Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

в 9:15, , рубрики: Black Diamond X8, Extreme Networks, Блог компании МУК, ит-инфраструктура, подключение, Сетевые технологии, фотоотчет, метки: , , ,

На данный момент компания Extreme Networks имеет в своем портфолио самый мощный коммутатор в мире Black Diamond X8, который имеет действительно впечатляющие характеристики по пропускной способности на шасси (20Tb/s), энергопотреблению, задержкам и при этом занимает 1/3 стандартной стойки. Коммутатор получил множество наград и побил множество рекордов, о чем можно на досуге почитать в отчетах знаменитой компании Lippis www.bradreese.com/lippis-report-dec-2011.pdf или других ресурсах.
Так как устройство имеет довольно специфическое позиционирование и не каждому ИТ-специалисту доведется в своей жизни увидеть или поработать с таким чудом Ethernet техники, хотелось бы поделиться впечатлениями от увиденного под хабракатом:

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

Само шасси приехало на палете. Вчетвером, а иногда и вдвоем, там где было мало места, мы занесли его довольно легко, сложилось впечатление что общий вес не более 166 кг.
Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8
К самому шасси нужно еще много других коробок: фабрики, линейные карты, менеджмент модуля, блоки питания…

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

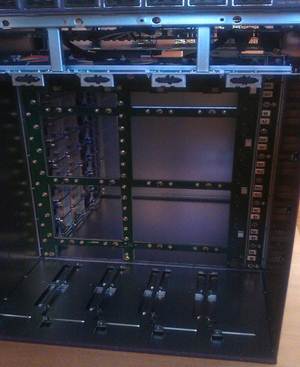

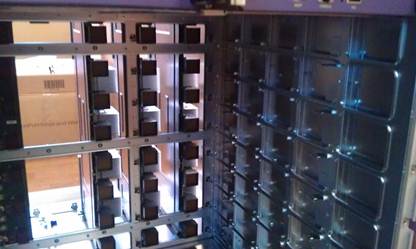

Коммутатор построен по ныне набирающей обороты ортогональной архитектуре, когда линейные карты напрямую подключаются в фабрик модуля, никаких ограничений по backplane и midplane у него нет, все готово для 100 Gigabit Ethernet. Фото сделано с уже снятыми блоками вентиляторов и если смотреть сверху вниз, то по порядку расположены: разъемы для подключения питания, ниша для блоков питания, пять небольших разъемов для подключения собственно блоков вентиляторов, а также в самом низу направляющие для четырех фабрик модулей (сверху есть такие же их на фото просто не видно).

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

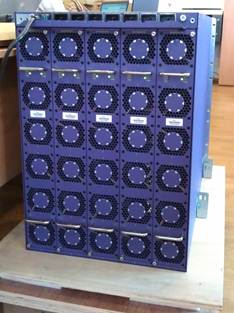

У коммутатора пять блоков вентиляторов, которые резервируются по схеме 4+1, в каждом из блоков тоже резервирование 5+1.
Обдув самого железа организован Front-to-Back, что позволяет организовывать необходимое направление тепловых коридоров в датацентрах.

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8
Одна из крайне необходимых вещей при инсталяции такого дорогостоящего оборудования уже идет в комплекте – антистатический браслет.

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

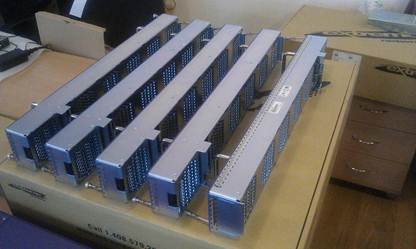

Фабрики устанавливаются довольно легко, если правильно попасть в направляющие)) Сверху и снизу есть доводчики которые потом необходимо зафиксировать.
Фабрики также зарезервированы 3+1, при этом даже при выходе одной все порты будут работать на полной скорости. Руководство по инсталяции оборудования рекомендует устанавливать платы слева направо в первых три места, оставляя под резерв последнее, если у вас сразу не хватило средств на все фабрики.

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

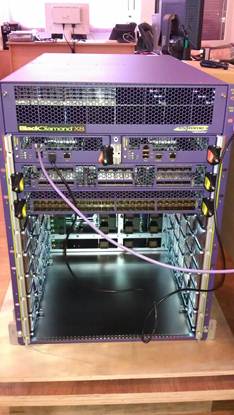

Вот так это выглядит после установки фабрик. Каждый такой разъем, как на фото справа, выдает 320Gb пропускной способности, что означает что при установки трех фабрик и линейной карты на 24 порта 40GbE мы получим линейную скорость на всех портах (960 Gbps). Extreme Networks также разработали фабрики у которых в два раза меньше пропускная способность, для тех кому не нужна большая плотность 40GbE на слот и собираются устанавливать карты с поддержкой 12х40GbE и 48x10GbE портов соответственно.

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

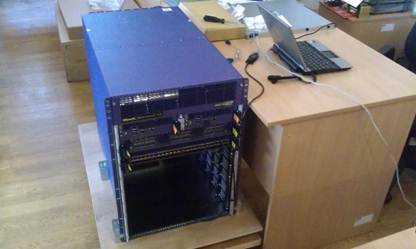

А вот так после установки вентиляторов.

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8
На лицевой стороне под декоративной панелью находиться восемь ячеек для установки блоков питания, которые по традиции резервируются N+1, N+N. После включения питания происходит инициализация установленных плат, и соответственно подсчет необходимого бюджета для их питания. Если в бюджет не попадаешь некоторые линейные карты могут не завестись.

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

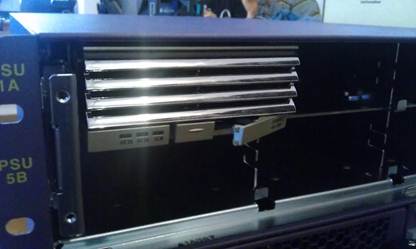

Блоки устанавливаются легко, при этом фиксируясь с помощью небольшой защелки. Места под установку линейных карт закрыты сплошной панелью, которая предназначена только установки на время транспортирования. Если шасси не полностью заполнено линейными картами, то бланк-панели под каждый слот нужно докупать отдельно, они в комплекте не идут.

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

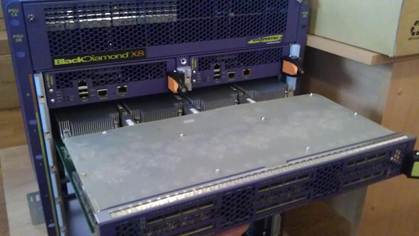

Коммутатор имеет мощный Control-plane который управляется с помощью «2GHz Intel i7 Dual Core CPU». Сам менеджмент модуль имеет отличный от линейных карт форм-фактор и занимает только половину ширины слота.

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

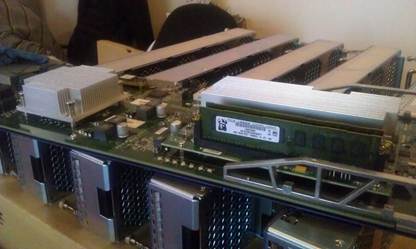

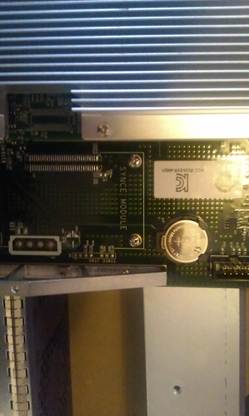

Интересно было увидеть на плате место для распайки элементов поддержки SyncE (синхронного Ethernet), хотя позиционирование устройства абсолютно другое и вендор заявляет, что поддержки нет и не будет)) В данный момент этот функционал поддерживается только на Summit X460 коммутаторах и E4G роутерах.

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

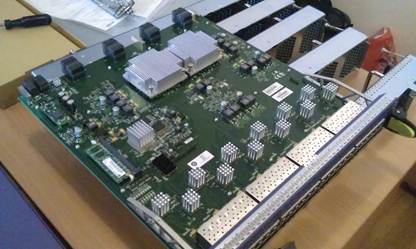

На линейных картах с поддержкой 48 SFP+ и 24 QSFP+ портов установлено по 2 и 4 ASIC соответственно. Extreme Networks использует в своем оборудовании последние ASIC от Broadcom, что позволяет добиться максимальной производительности при минимальном энергопотреблении, около 5W на порт 10GbE.

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8

Фотоотчет о подключении самого мощного коммутатора в мире Black Diamond X8
После включения сразу попадаем в уже всем полюбившийся (для тех кто в нем работал) интерфейс фирменной операционной системы ExtremeXOS, который абсолютно одинаков с интерфейсом даже самой младшей модели. Также было проверено, коммутатор поддерживает модули SFP+ и QSFP+ ОЕМ производителей.

Впечатления:
Остались приятные впечатления, что настолько мощное железо так легко собирается и запускается, хотелось бы еще посмотреть на его работу под полной нагрузкой. Также приятно удивило то, что у коммутатора довольно небольшой уровень шума и если сравнивать не нагруженный шассийный Black Diamond X8 и стоечный Summit X650-24x, то скорее всего победу получит Summit.

Компания Extreme Networks продолжает не только активно продвигать данный продукт, но и не останавливается на его развитии, о чем свидетельствует недавний анонс (на Интероп 2012) новых линейных карт которые будут поддерживать 48 портов стандарта 10GBase-T. А так как на этом же мероприятии Intel представил CNA адаптеры этого же стандарта, с поддержкой конвергентного Ethernet по меди, то данное решение является еще более привлекательным для ЦОД.

Автор: Muk
