Однажды на просторах форума по старой светотехнике мне попался пост про такой девайс как «Сезам» — первый (он же в каком-то плане и последний) советский выключатель света с сенсорным управлением. Тогда автору не удалось ни запустить его, ни разобраться, как он работает. И что-то меня сильно заинтересовало в них, отчего я решил раздобыть несколько экземпляров на опыты и узнать всё, что так и не смогли сделать до меня.
Итак, в сегодняшней статье посмотрим на эти интересные и во многом неоднозначные девайсы, детально разберёмся, как они устроены и работают, а также оживим доставшиеся мне экземпляры. Заодно выясним самое главное: есть ли у них какие-то шансы сегодня, или же единственная судьба у них — стать частью коллекции советской техники?
❯ Суть такова

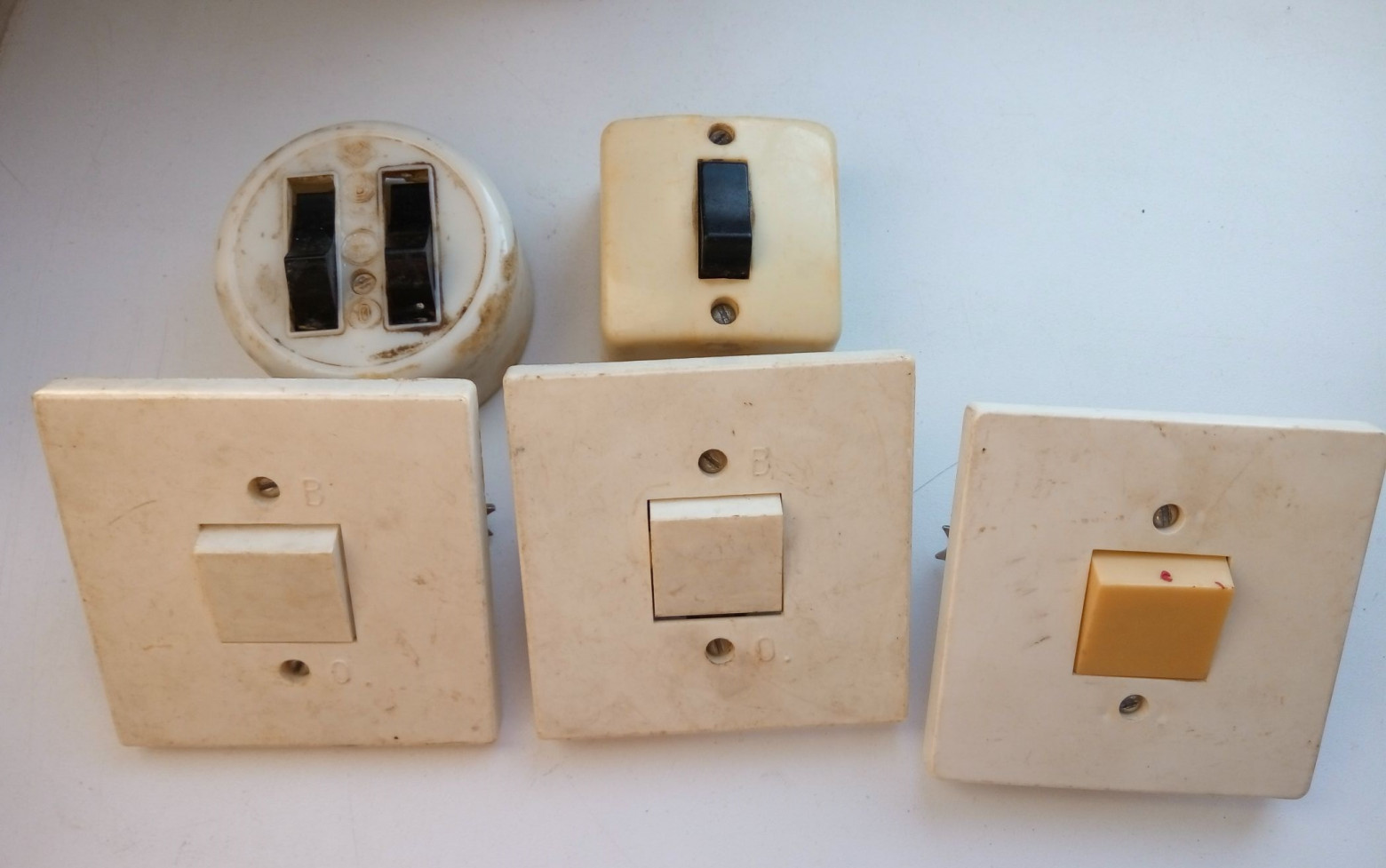

Все мы привыкли к тому, что советские выключатели обычно выглядят примерно так:
Но, как оказалось, ими всё не ограничивалось: существовали и более «интеллектуальные» девайсы — сенсорные или дистанционно управляемые.
Самыми известными стали «Сезамы», а также более поздние экземпляры, о которых тоже сегодня поговорим. К моему удивлению, несмотря на довольно массовый выпуск этих устройств, про них довольно мало информации, кто-то даже говорил, что сенсорных выключателей в СССР не было. Восполним это упущение: выложим полный комплект документации на такие штуки, расскажем, как они устроены и как работают.
❯ Обзор оборудования
Итак, в мои руки попало сразу несколько девайсов. Это встраиваемые выключатели ВС-В, а также комплект дистанционного управления «Сезам-1», состоящий из выключателя ВС-ВД и пульта.

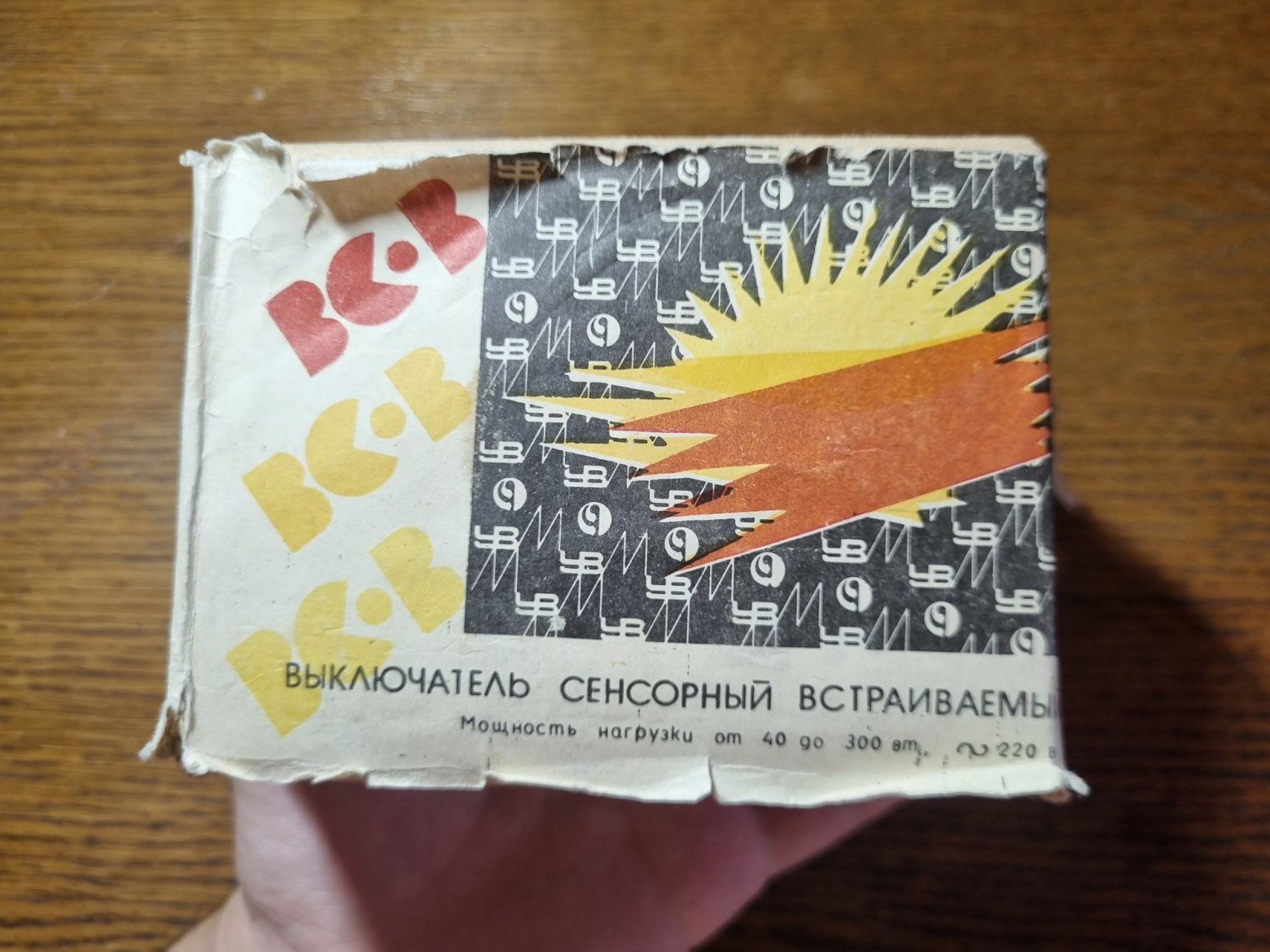

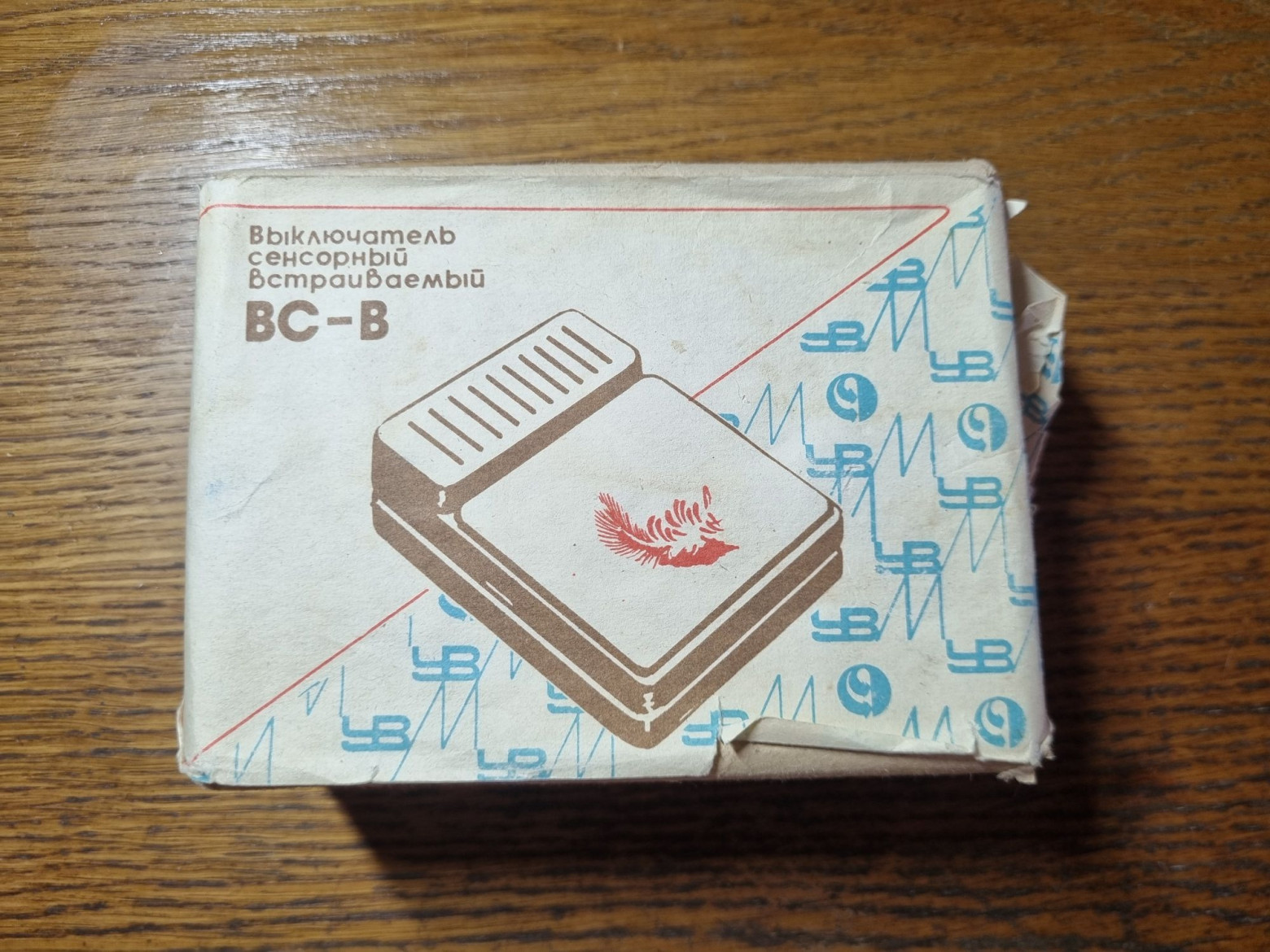

Начнём с ВС-В. Поставляется он вот в такой коробке.

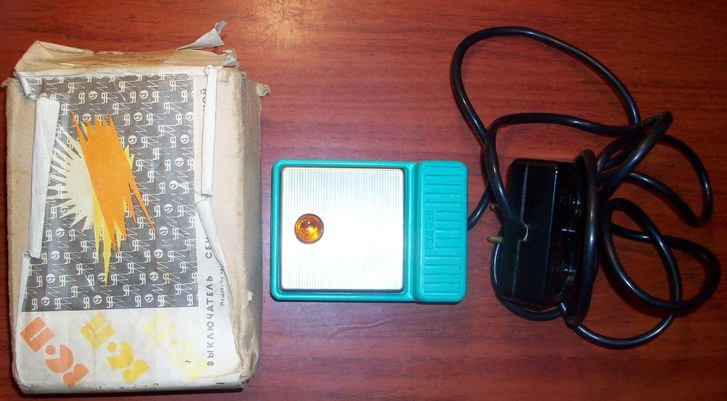

Ну, или вот в такой.

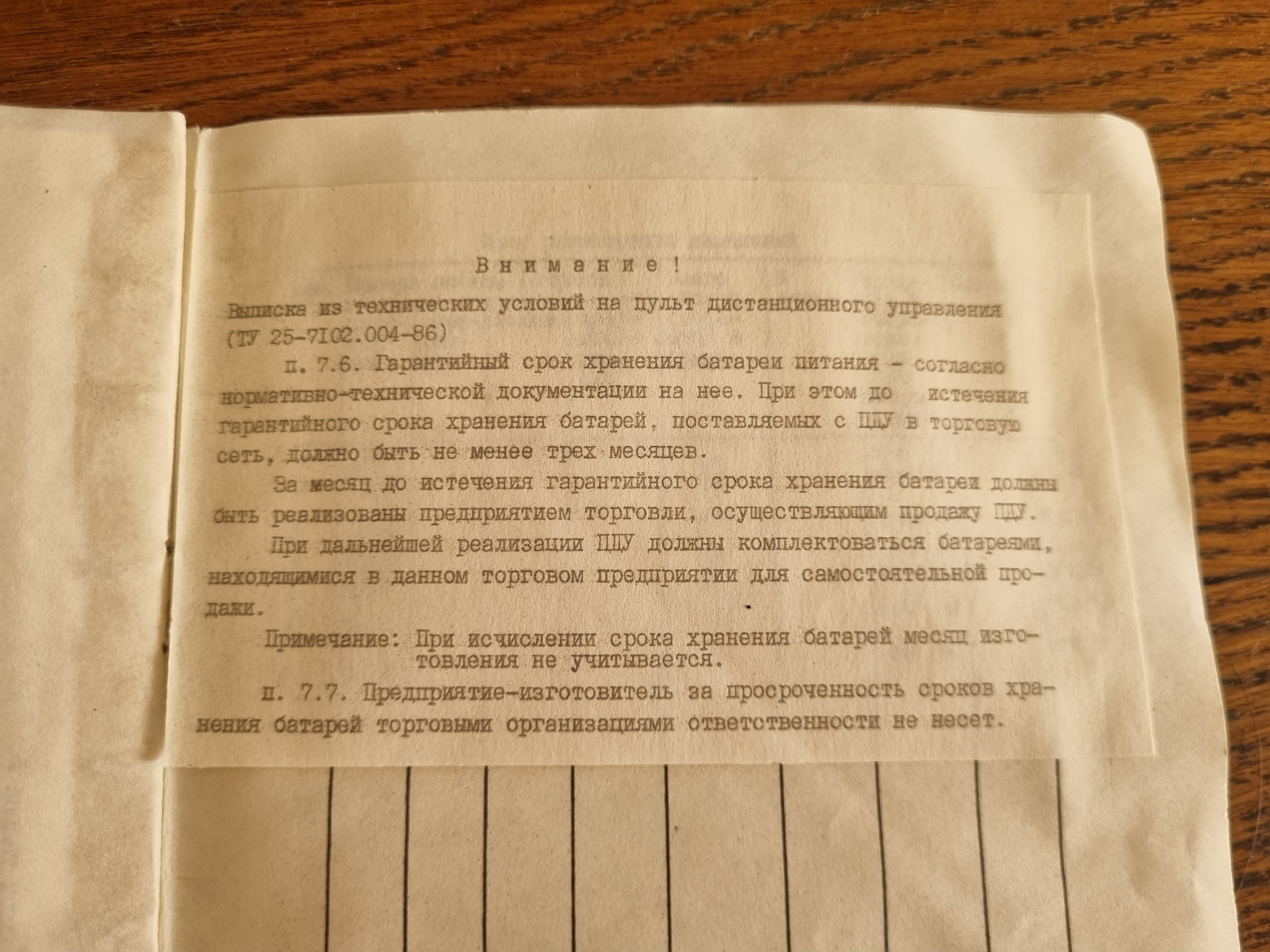

Внутри нас ждёт сам выключатель, а также немного макулатуры. На старомодного вида корпусе размещена сенсорная пластина, а также колпачок из оргстекла, скрывающий индикаторную неонку.

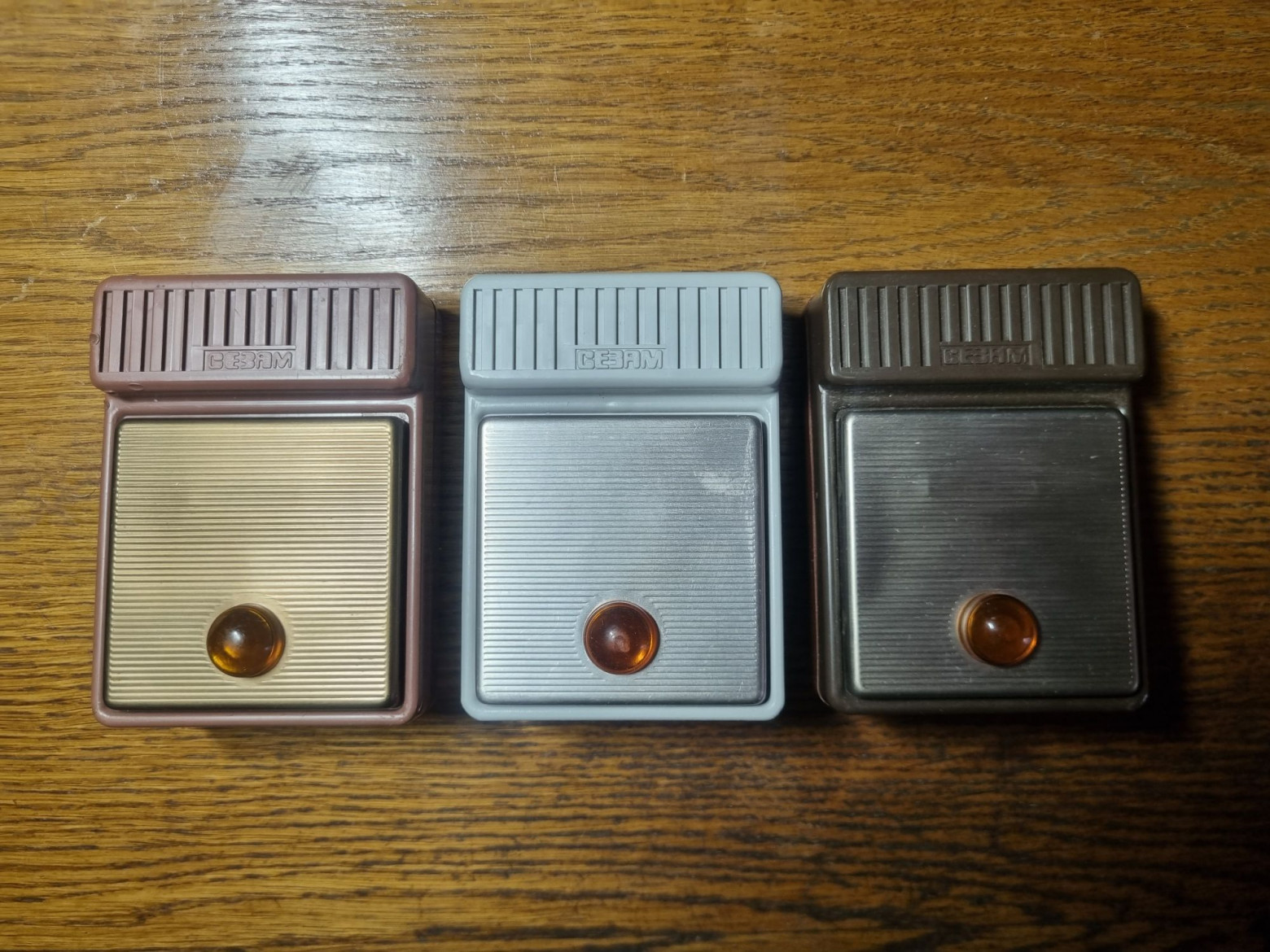

Экземпляры выпускались разных цветов: коричневого, белого, зелёного, чёрного, голубого.

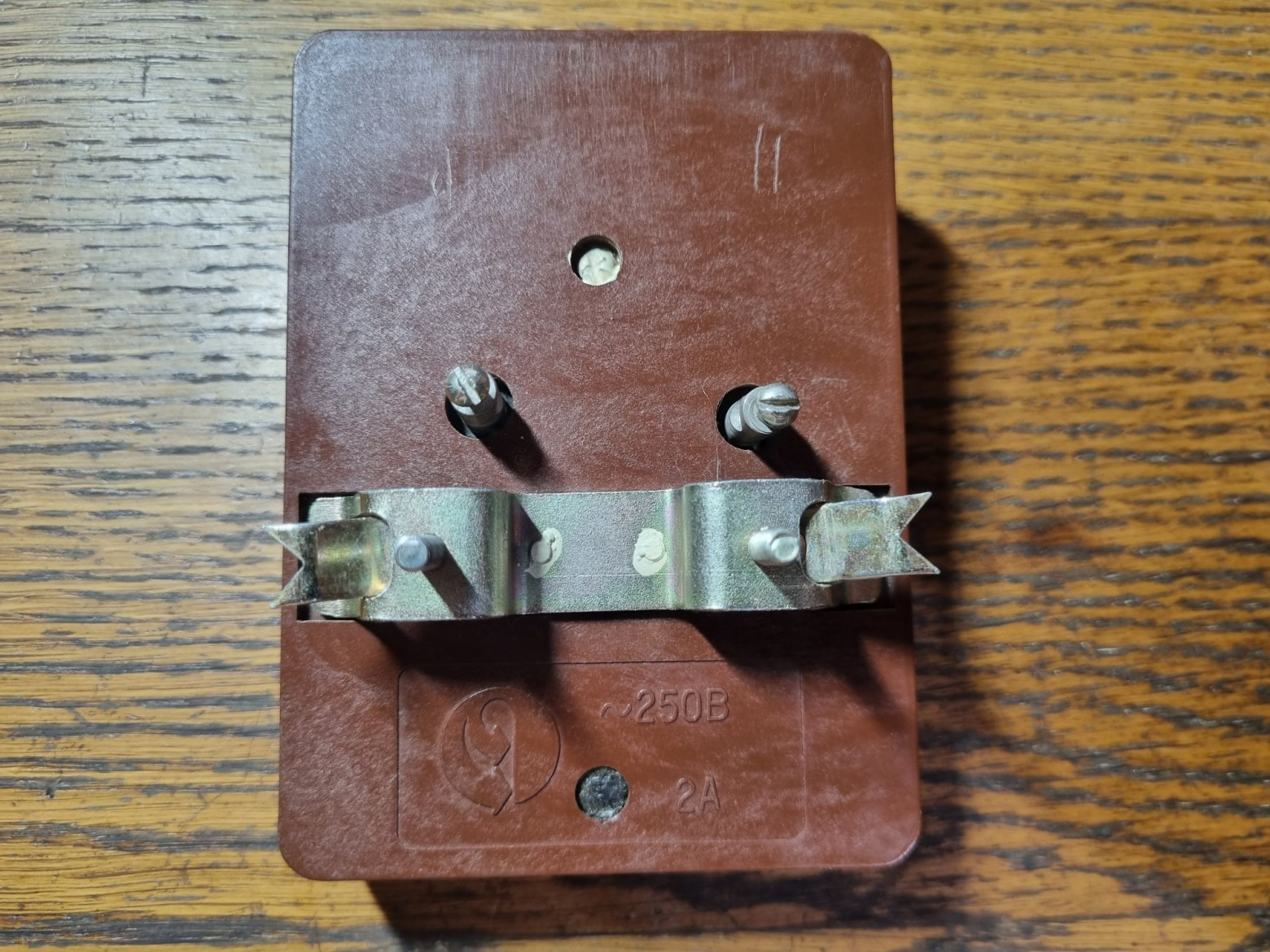

Обратная сторона. Вообще, тут должна быть схема подключения, но на моём корпусе почему-то пусто. Один из винтов закрыт пломбой.

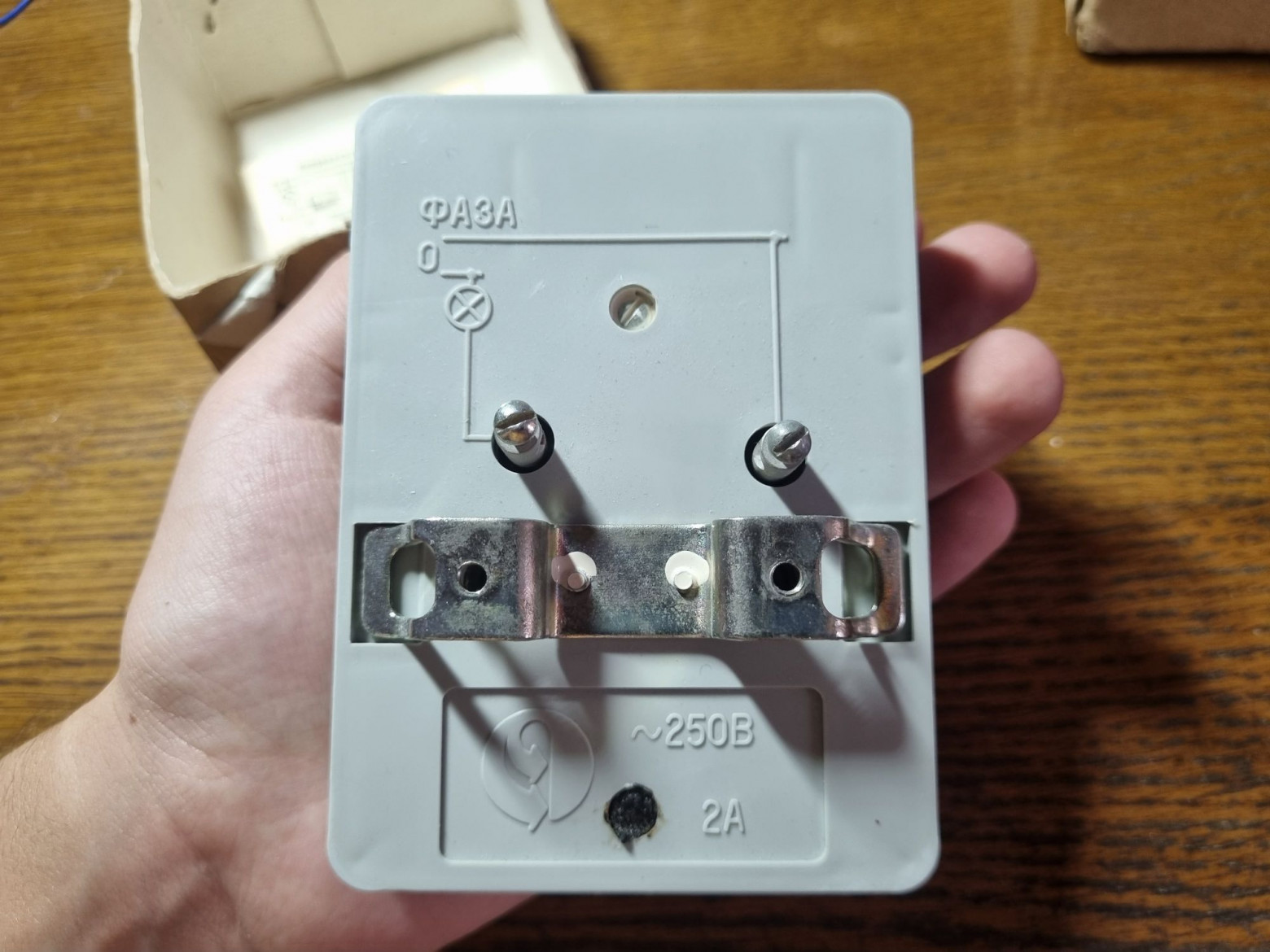

На другом выключателе эта схема есть.

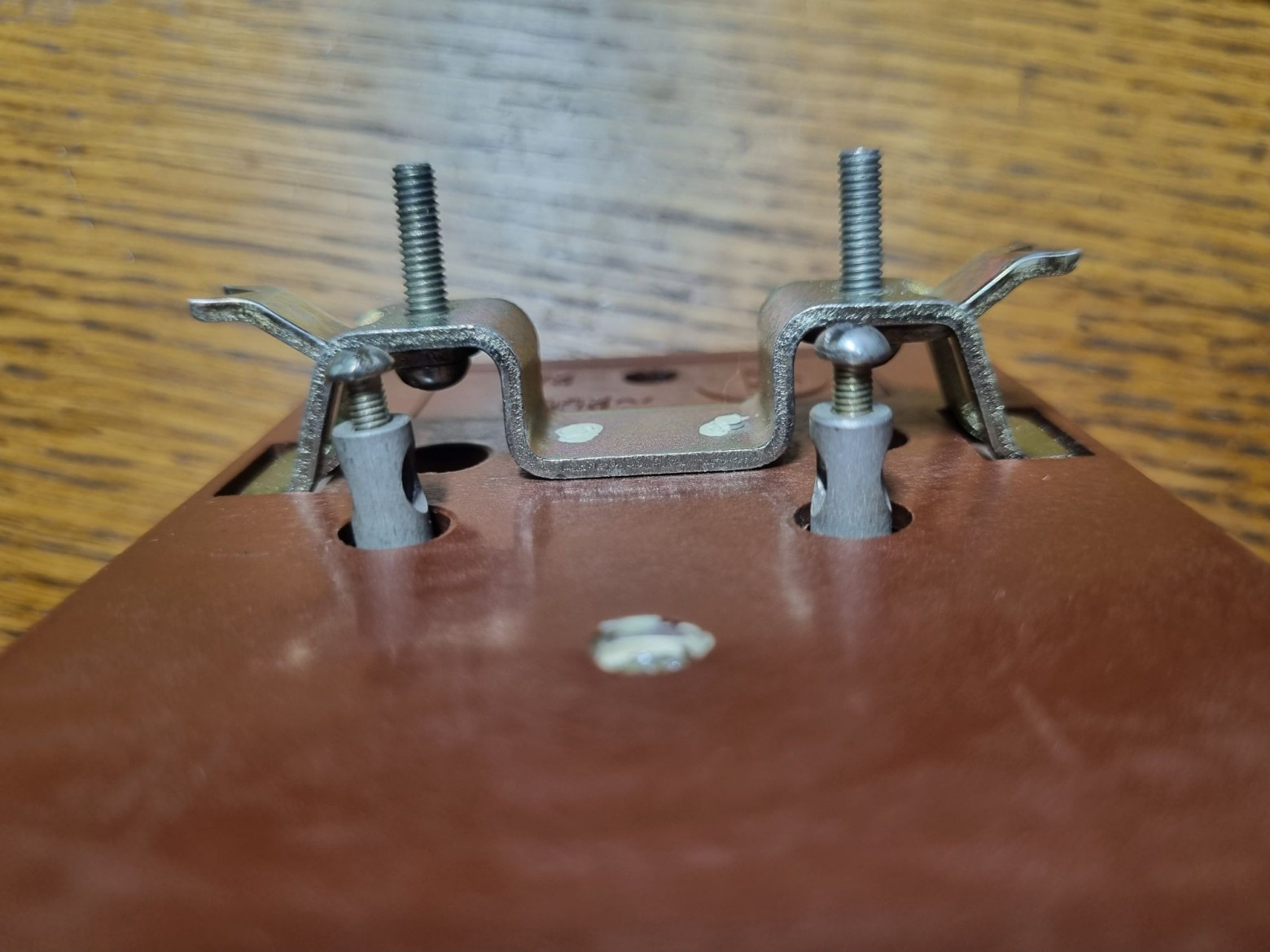

С первого взгляда показалось, что контакты под винт установлены криво. Оказалось, не показалось…

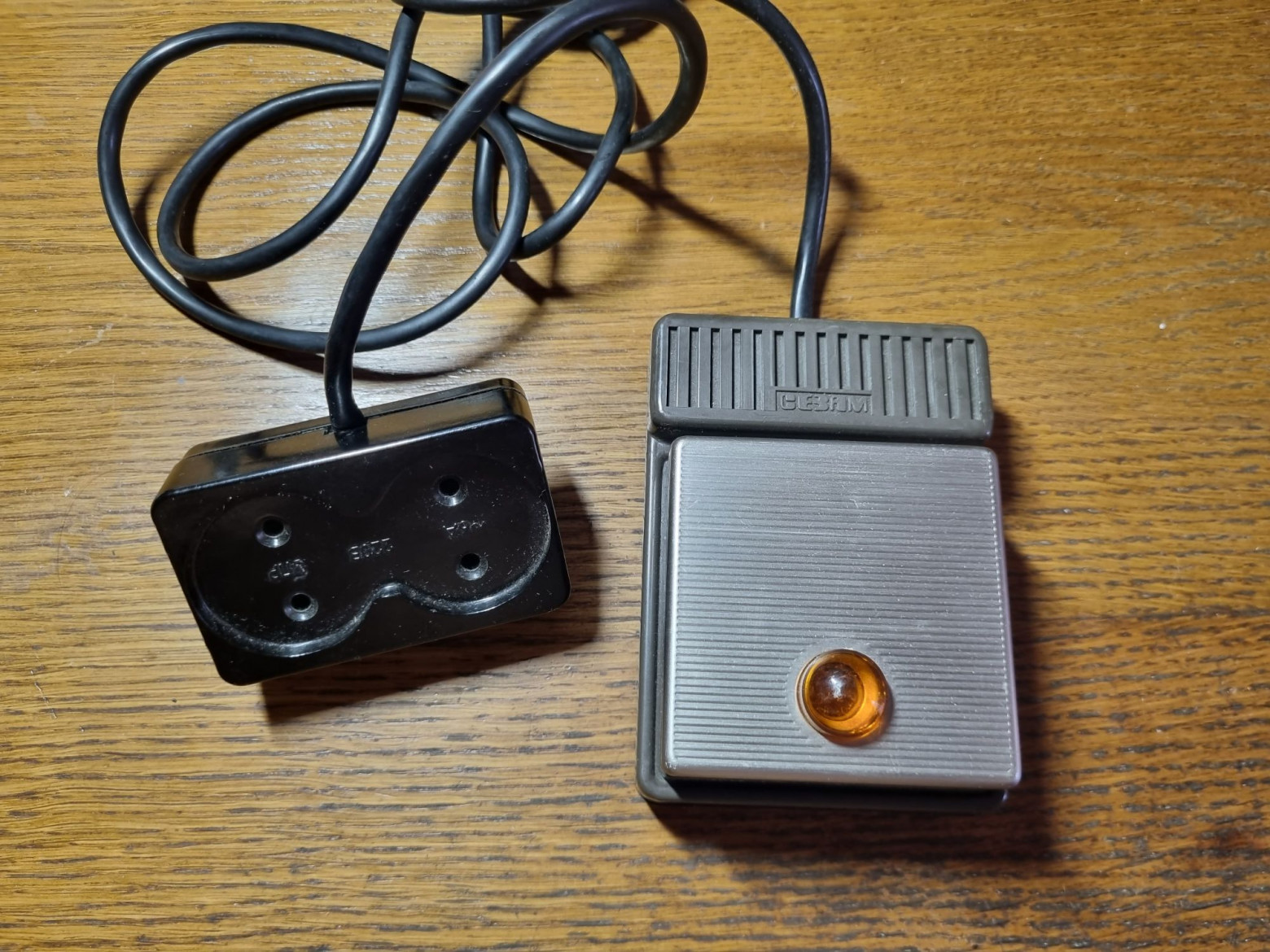

А вот Сезам-1.
Это проходной выключатель: управляет он не светом, а любыми электроприборами со стандартной вилкой.

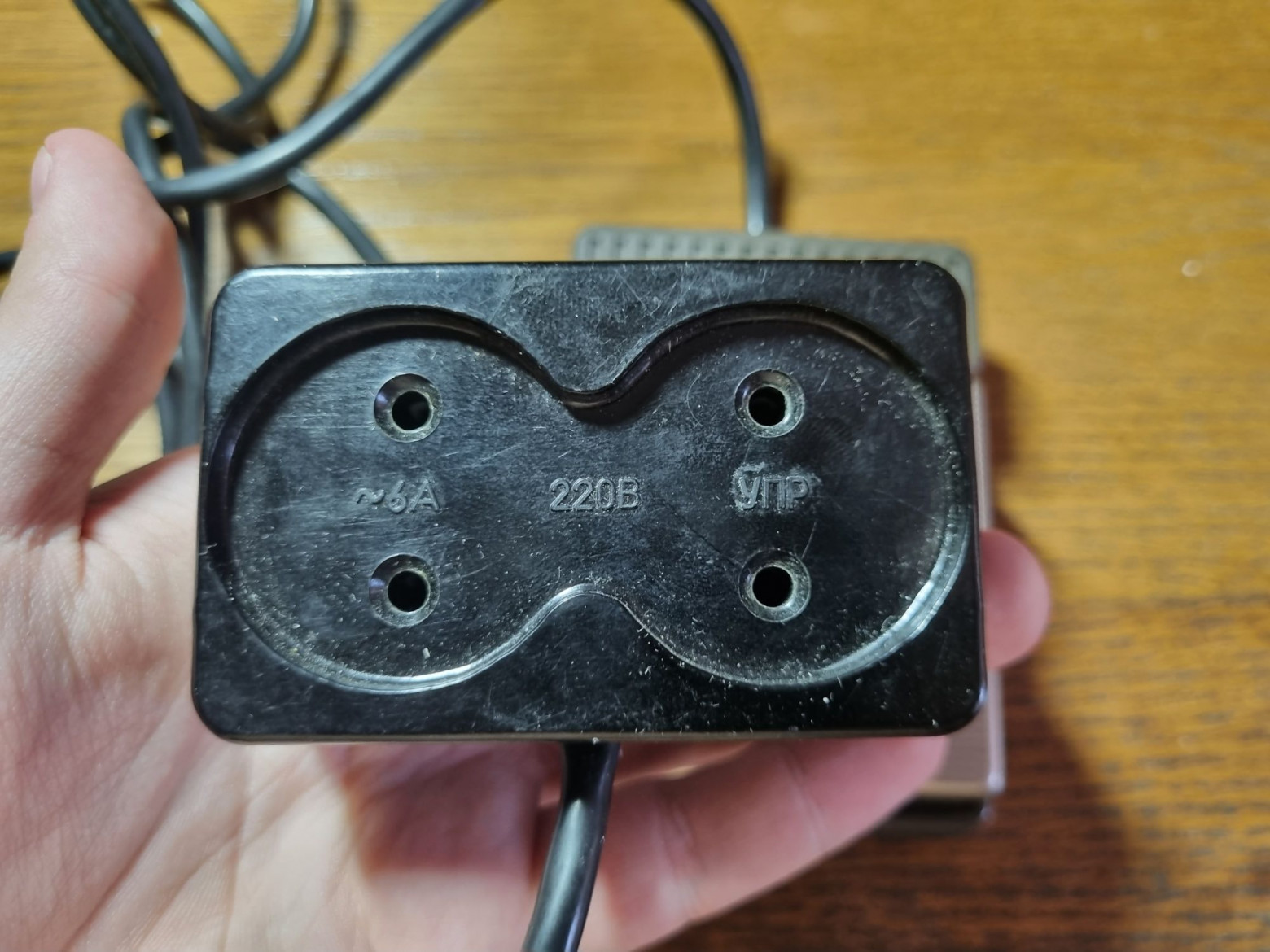

Одна из розеток активна постоянно, другая управляется выключателем.

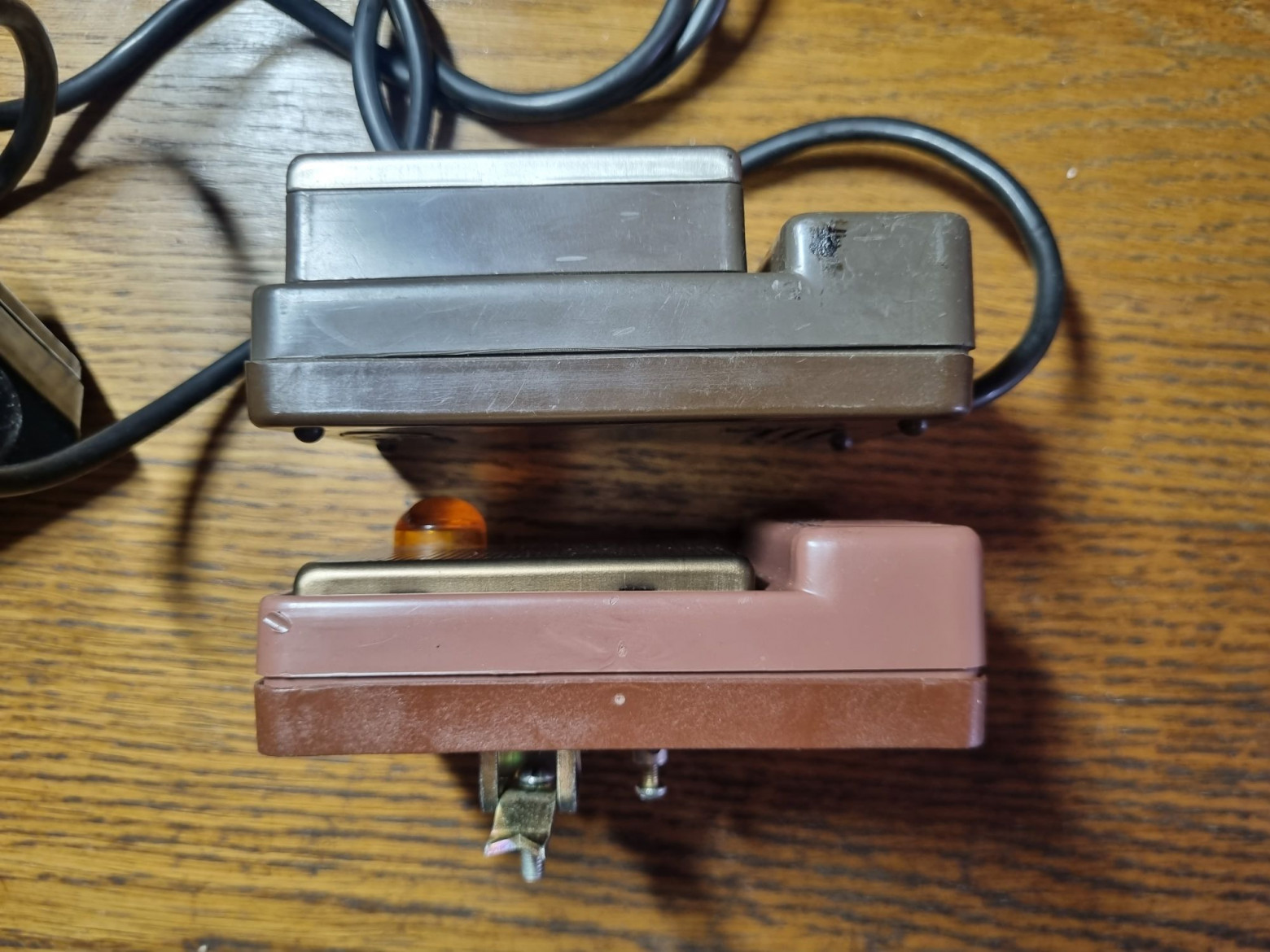

От обычного дистанционный выключатель легко отличить по толщине корпуса: в прикреплённом блоке находится та самая приёмная электроника.

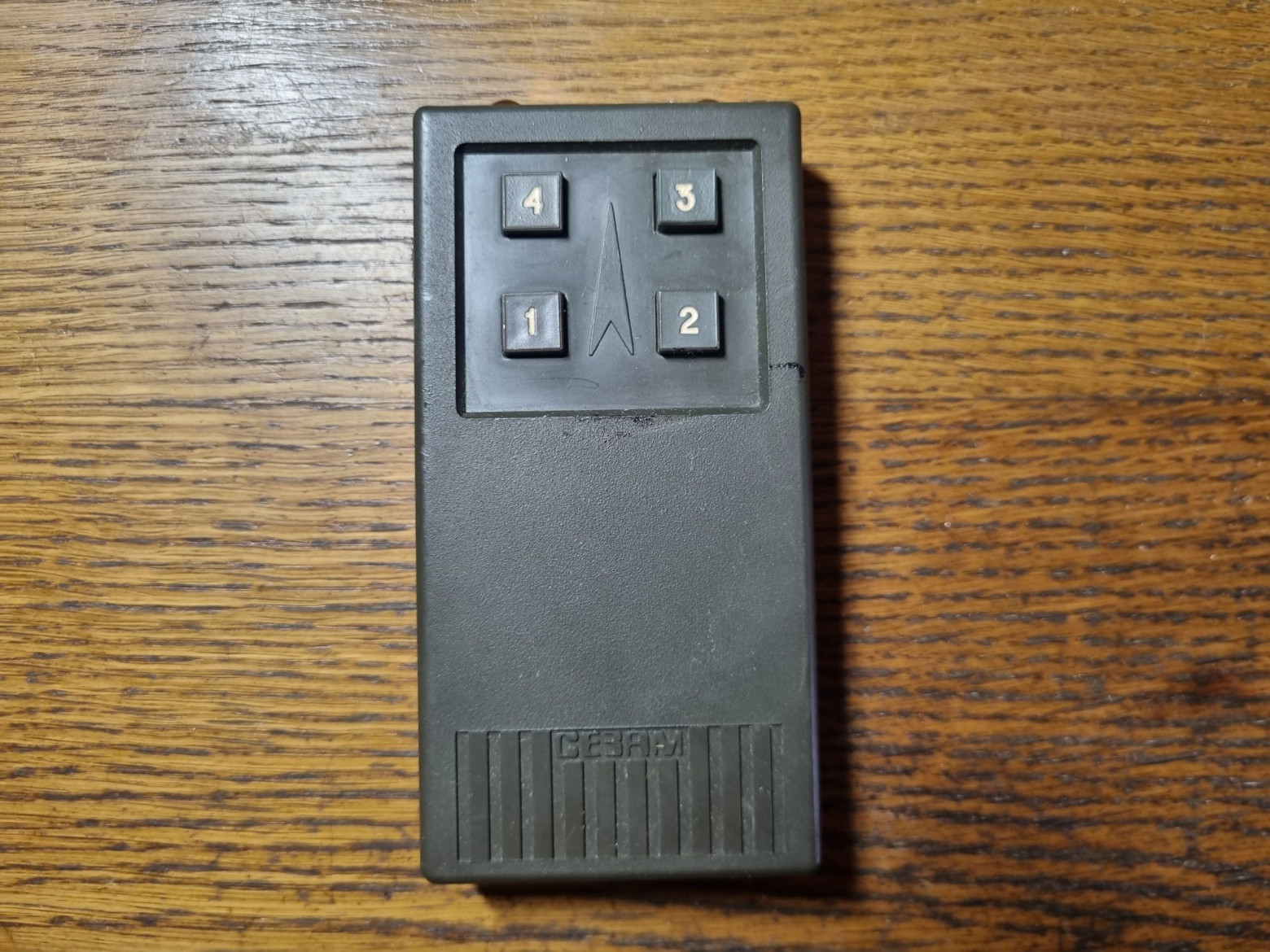

Пульт управления. Он унифицирован для всех комплектов.

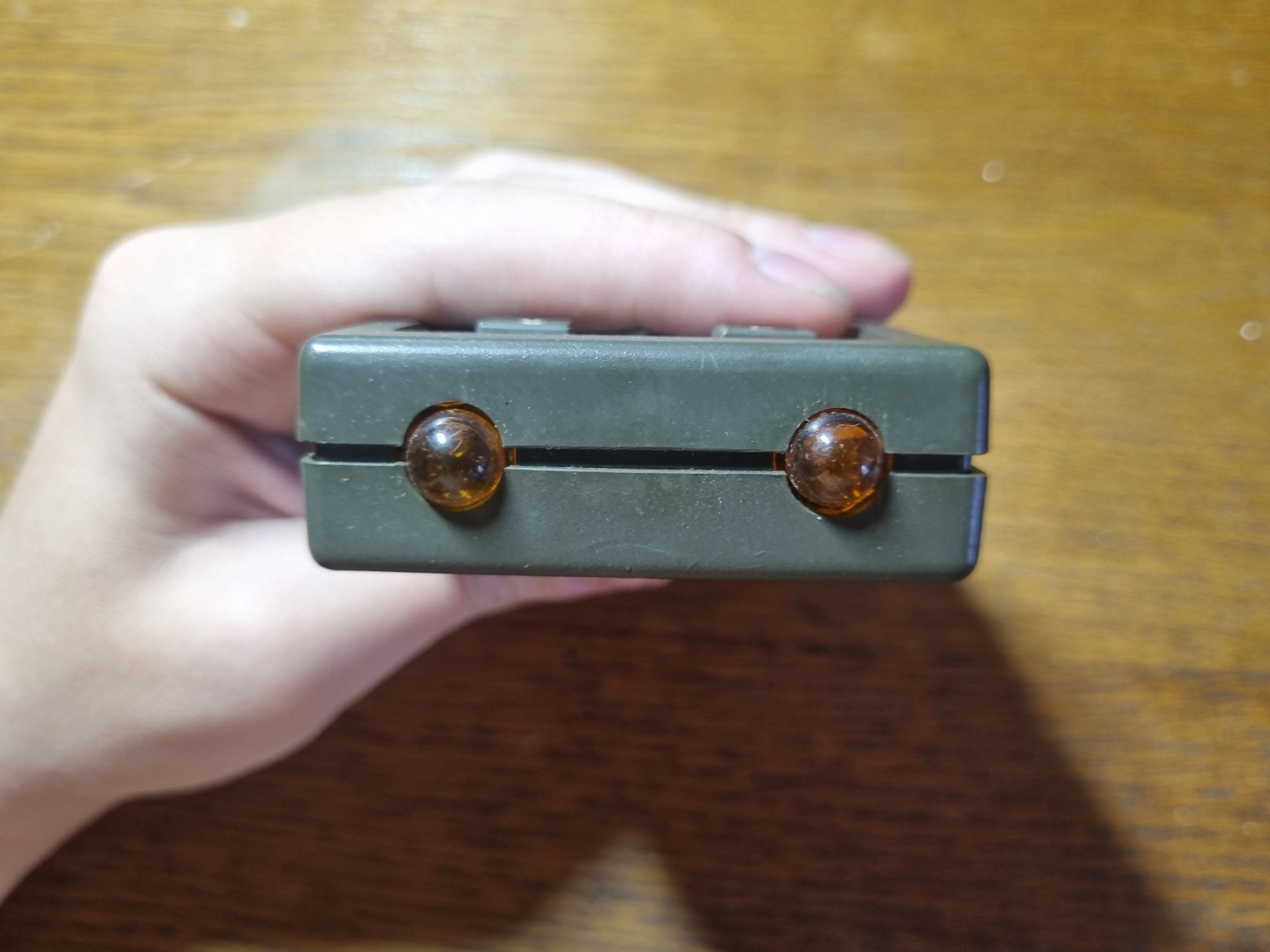

Спереди два инфракрасных светодиода.

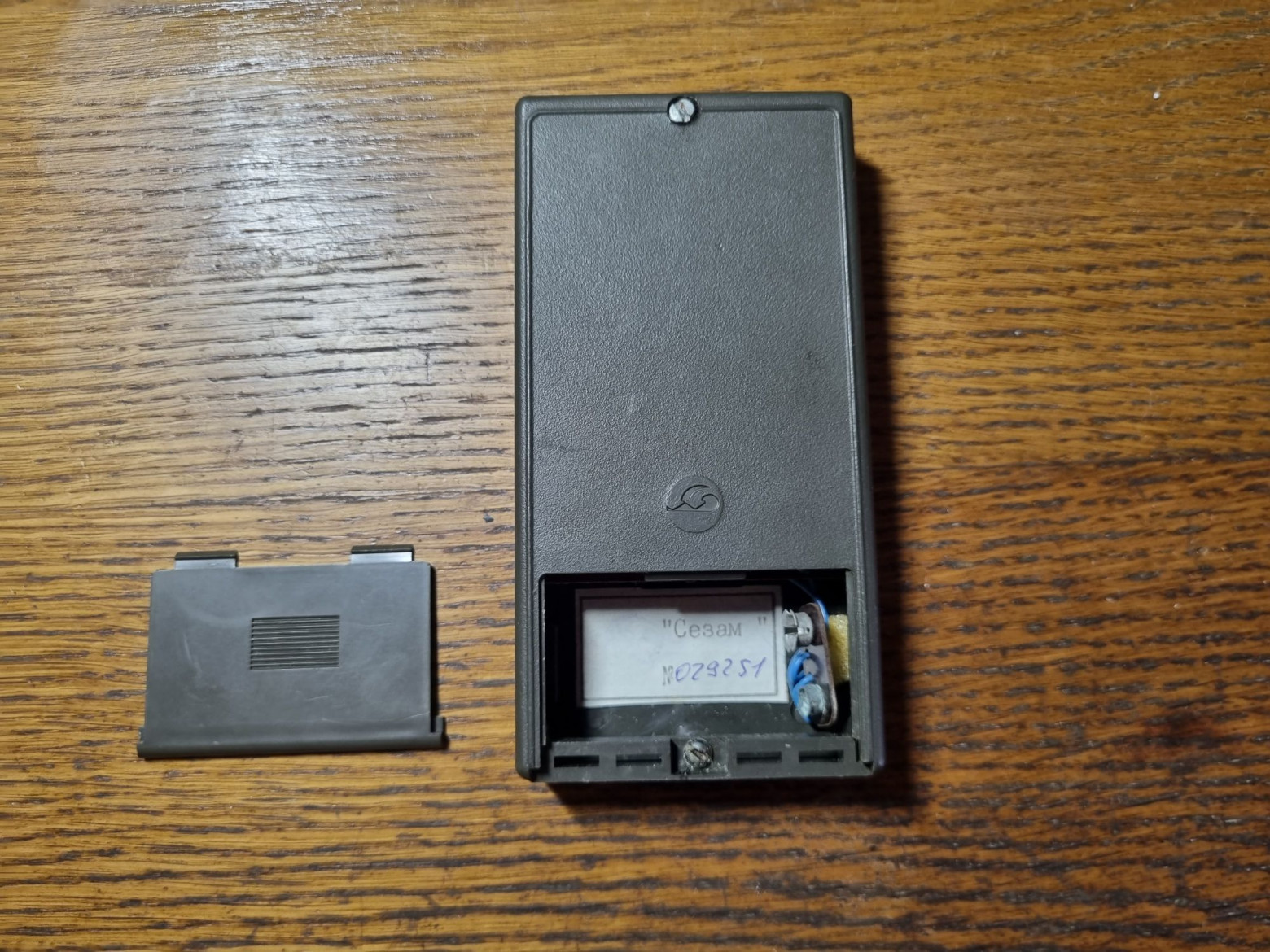

Питается он от батарейки типа 6F22 «Крона», как и многие другие советские пульты ДУ.

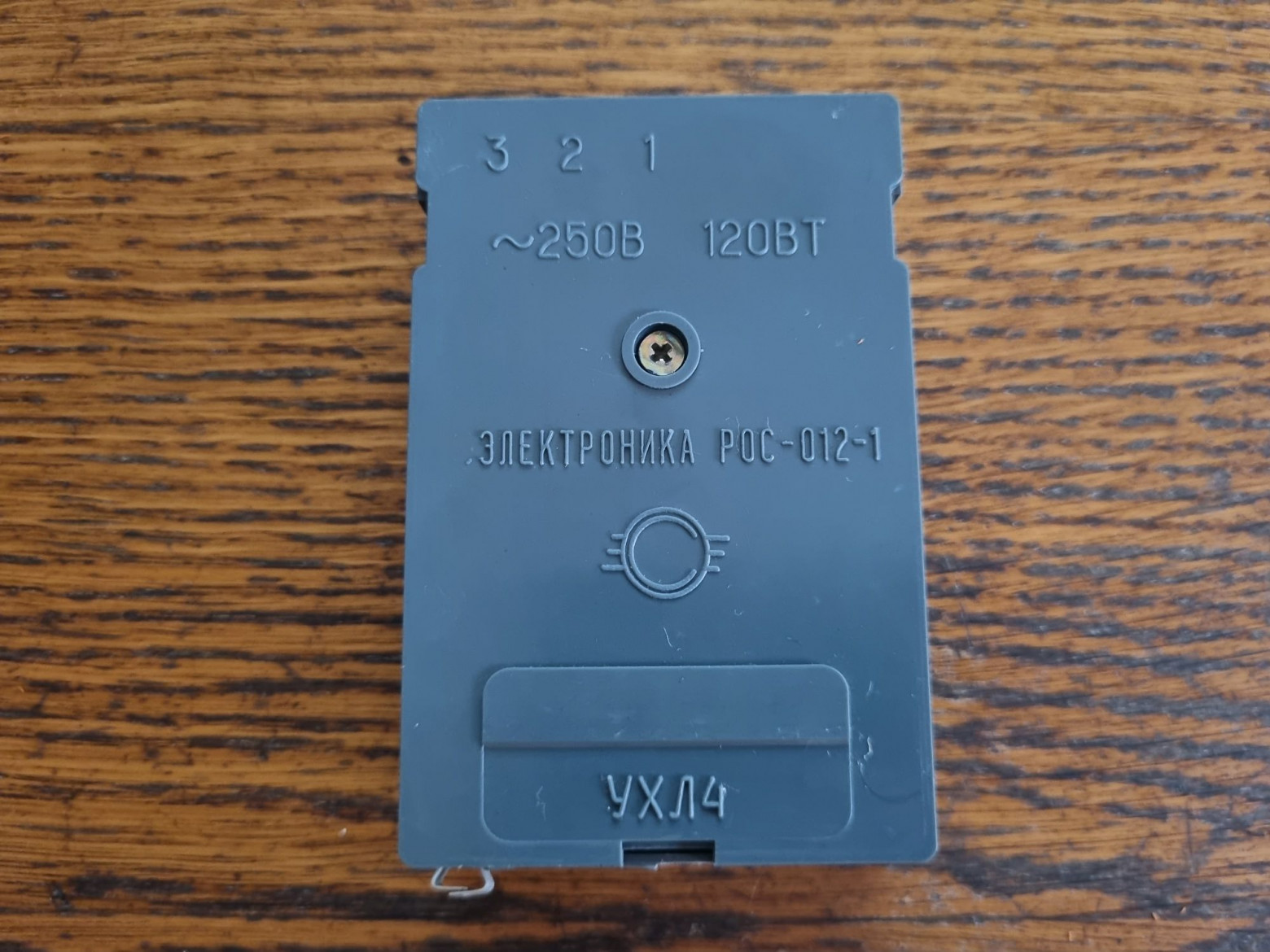

А вот и последний экземпляр. Он уже из куда более поздней эпохи. Это сенсорный выключатель-диммер, предназначавшийся для установки в настольные лампы, торшеры и тому подобные светильники.
❯ Документация

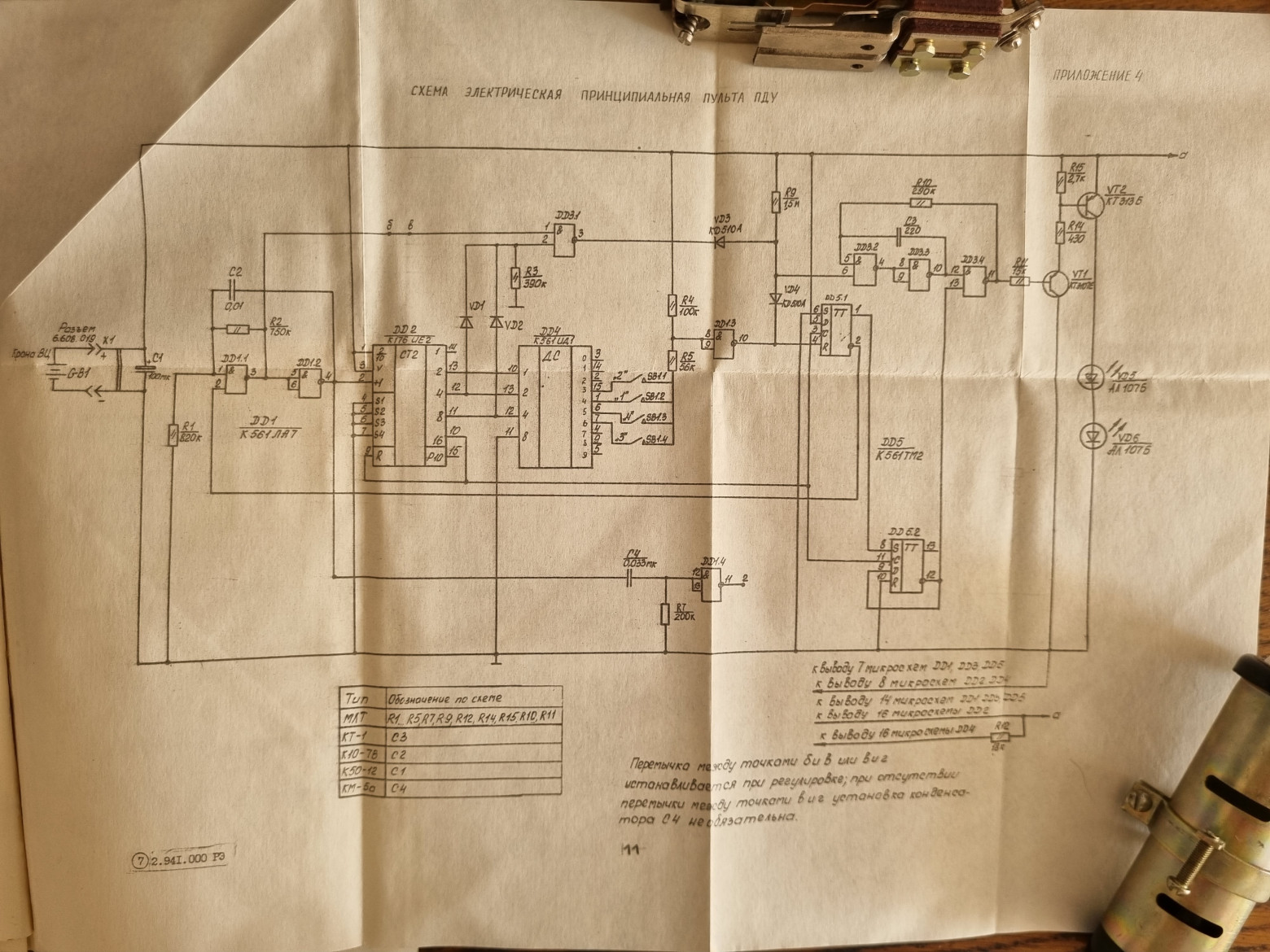

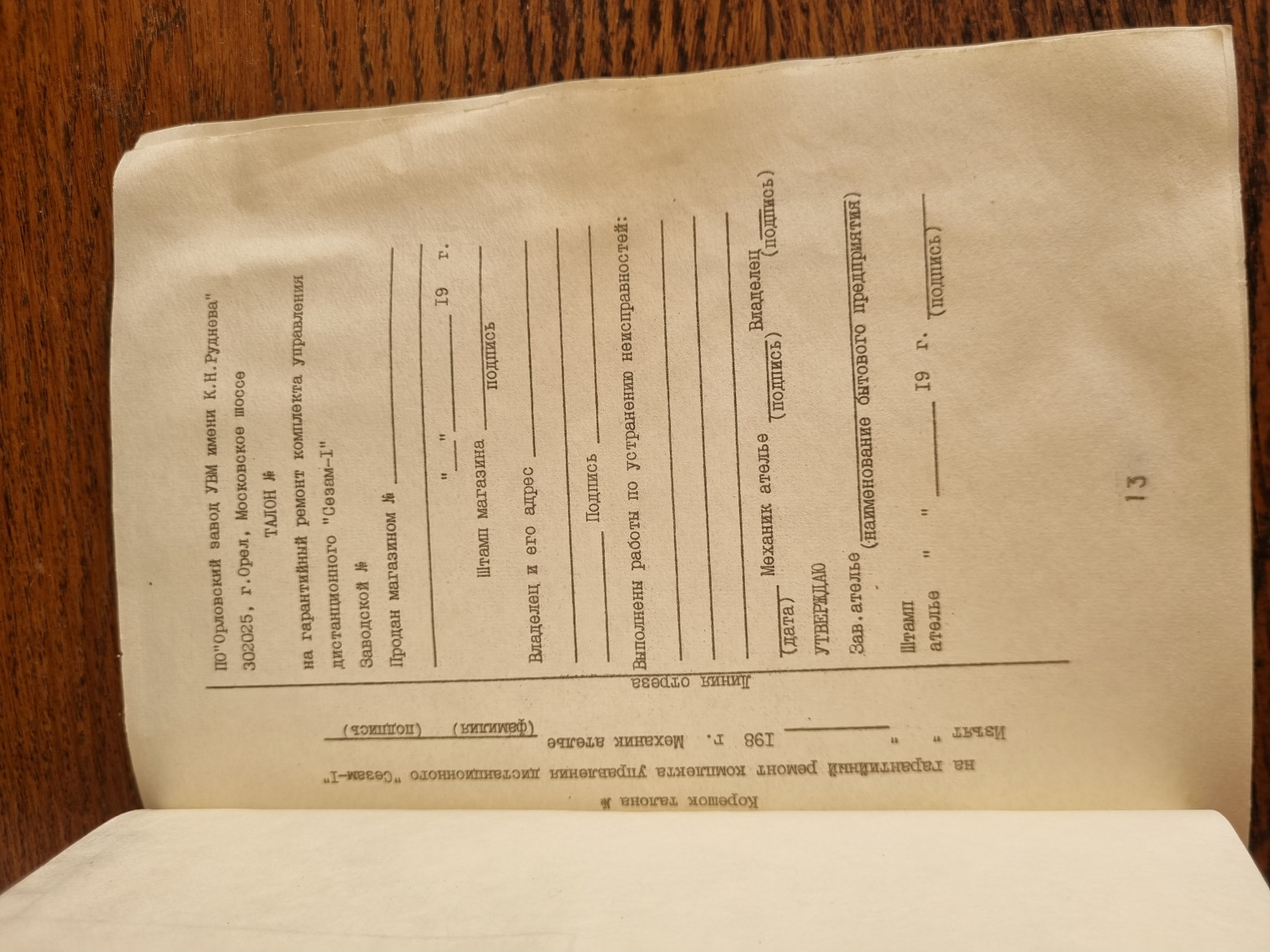

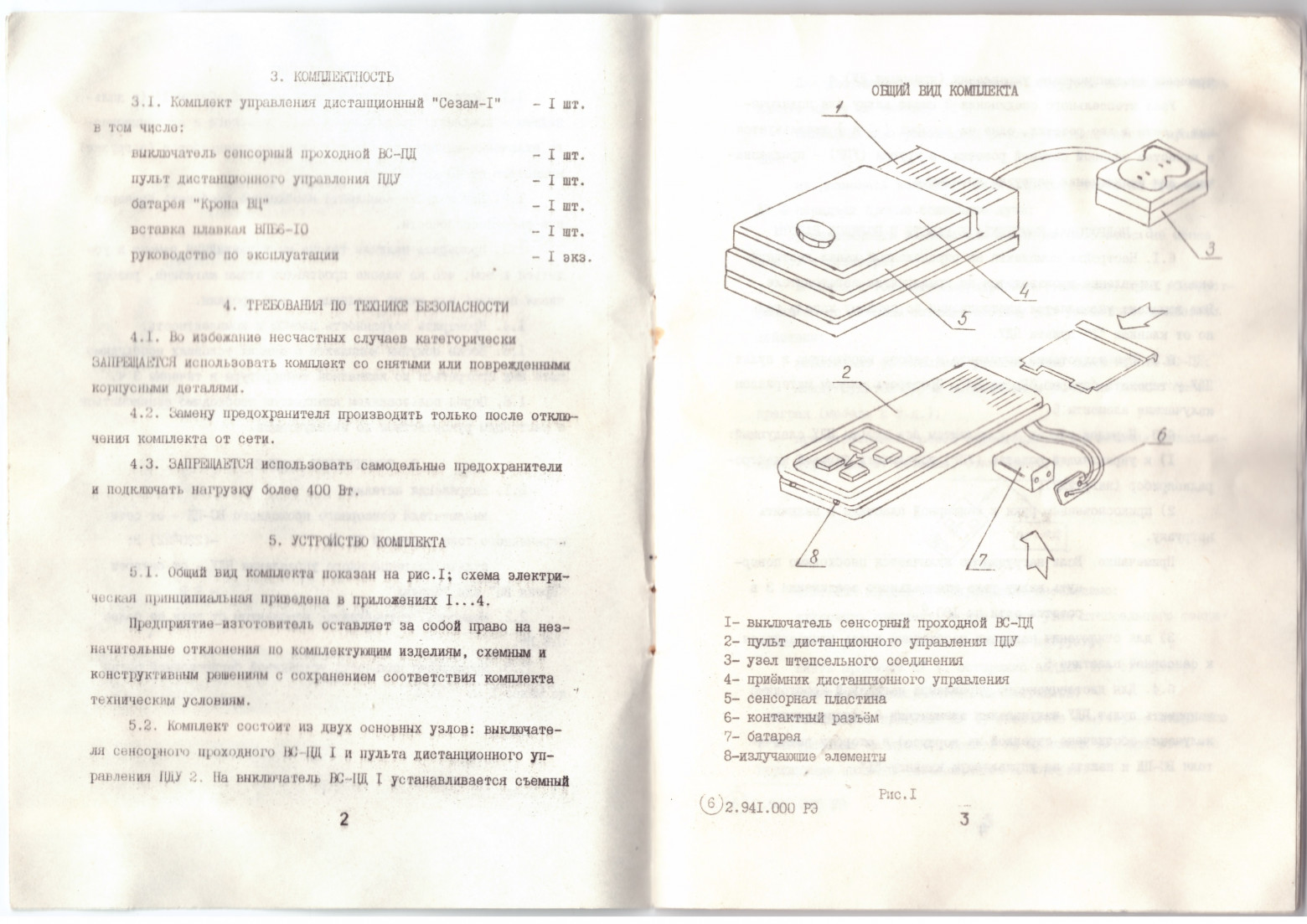

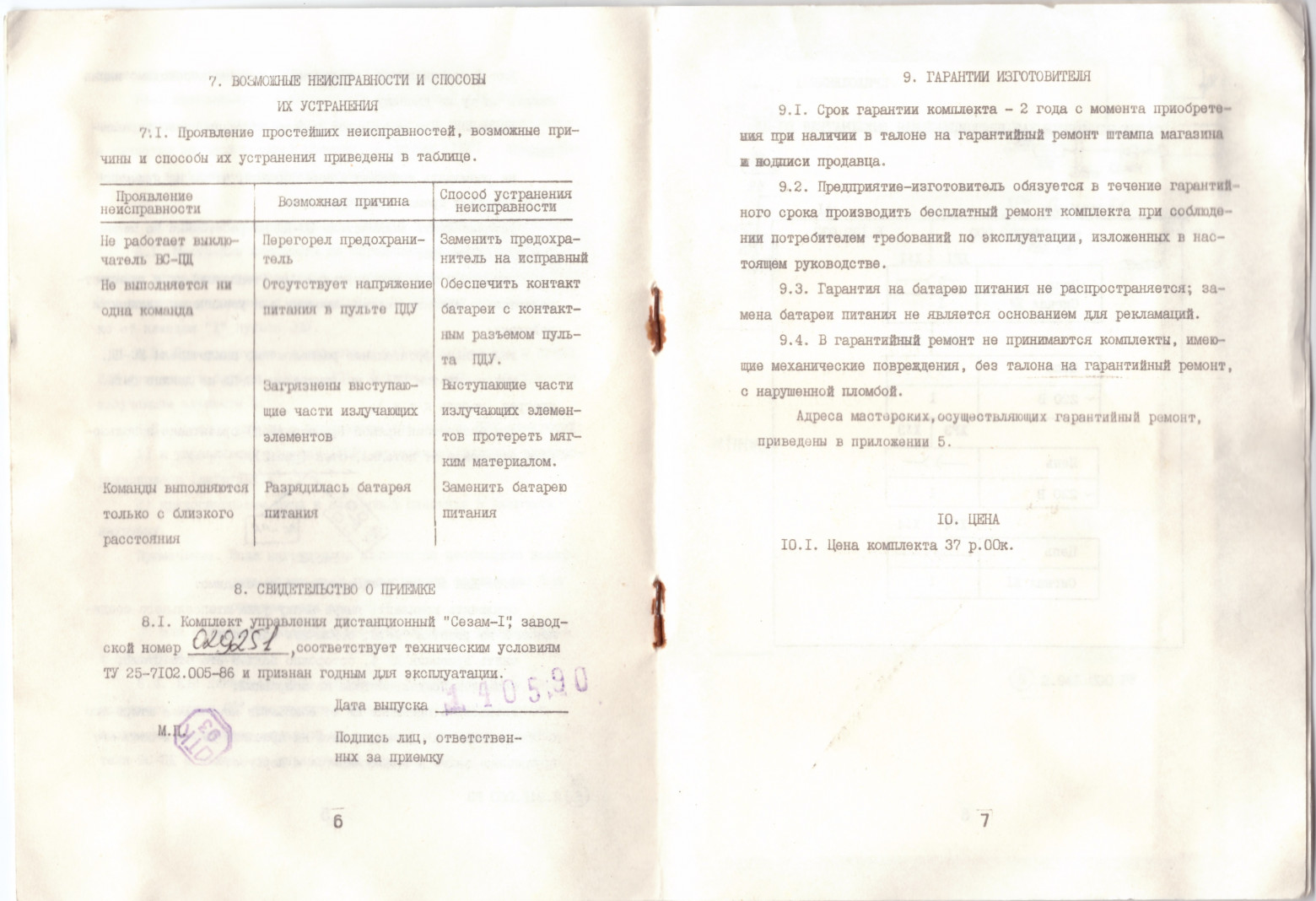

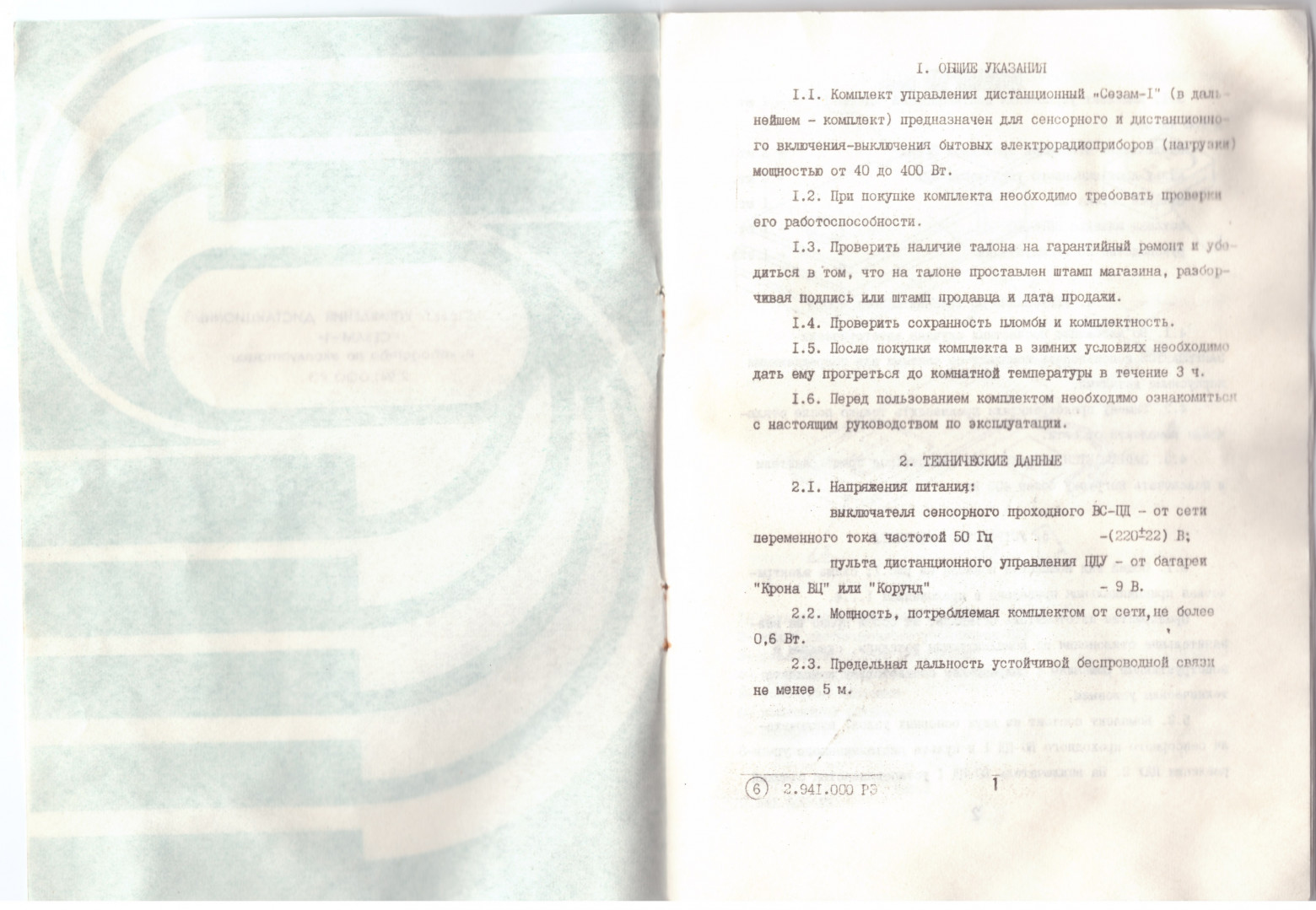

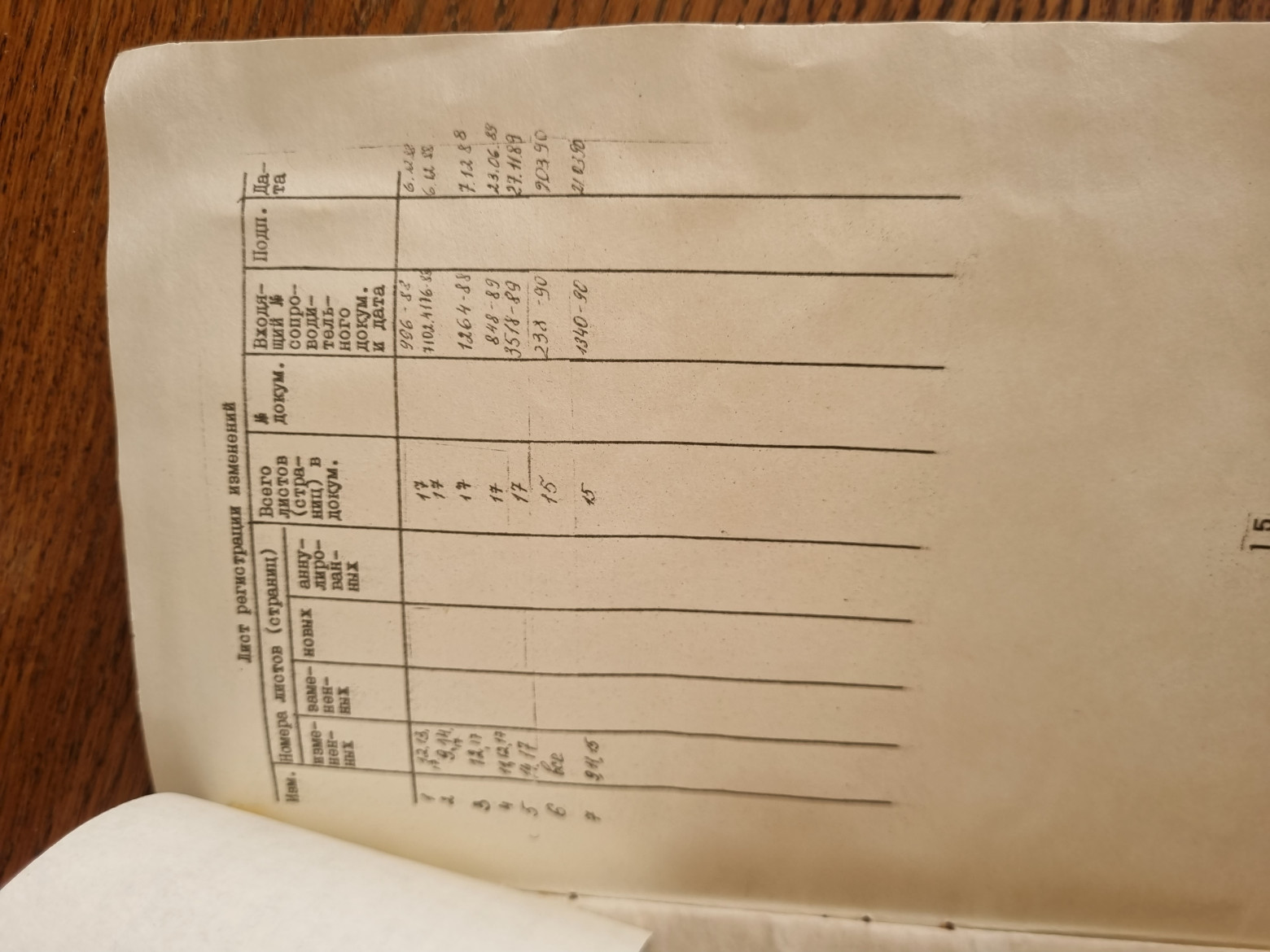

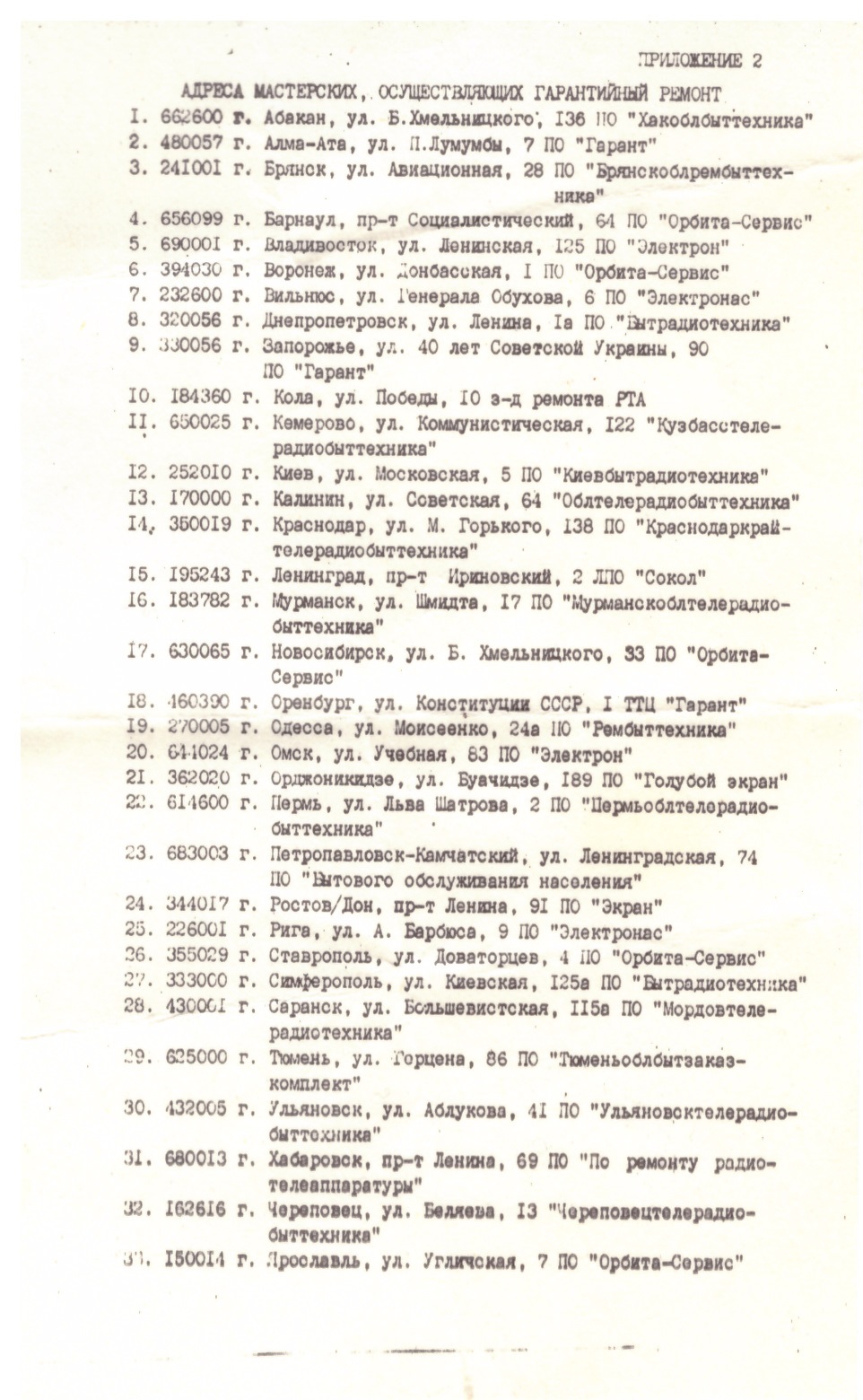

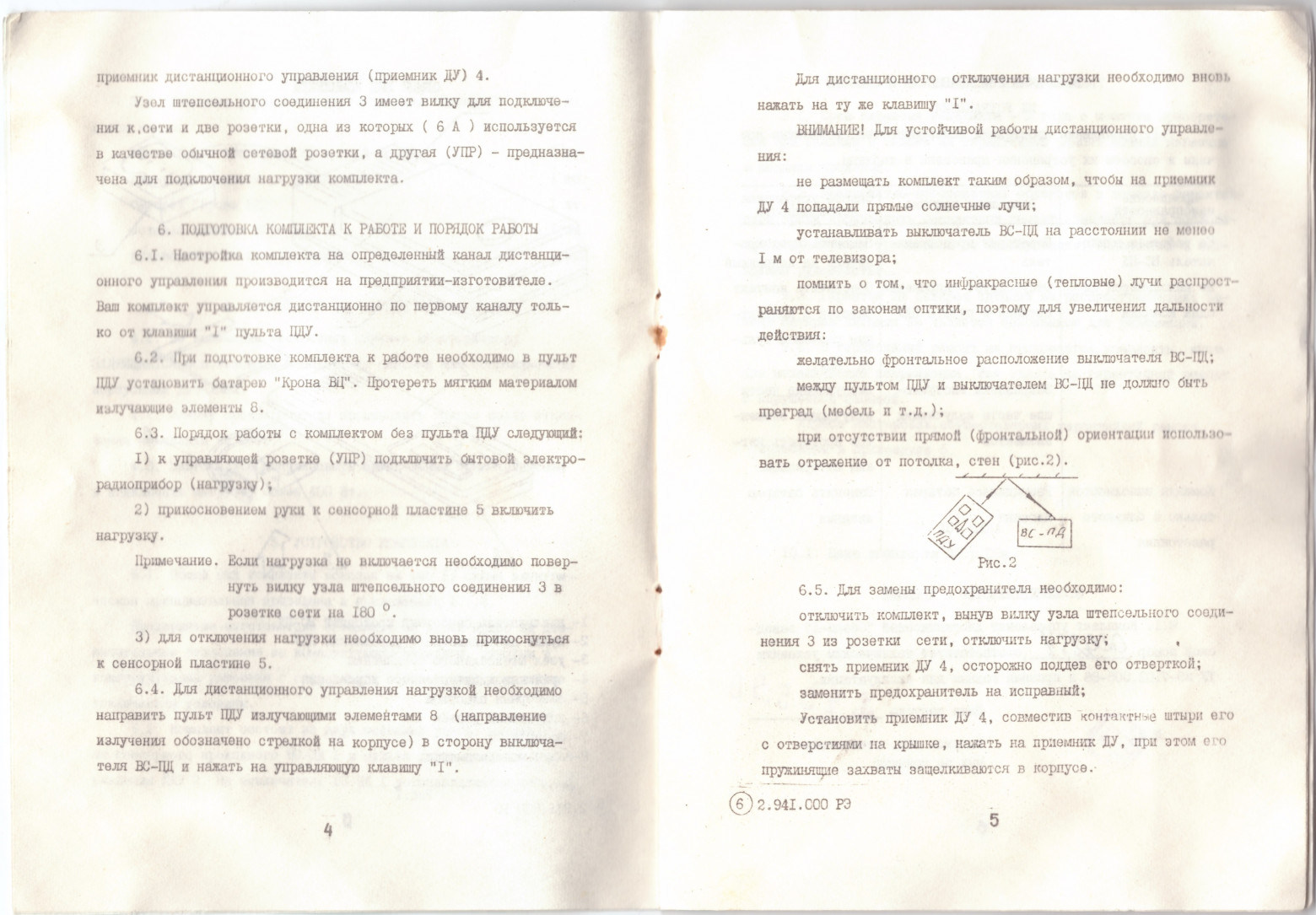

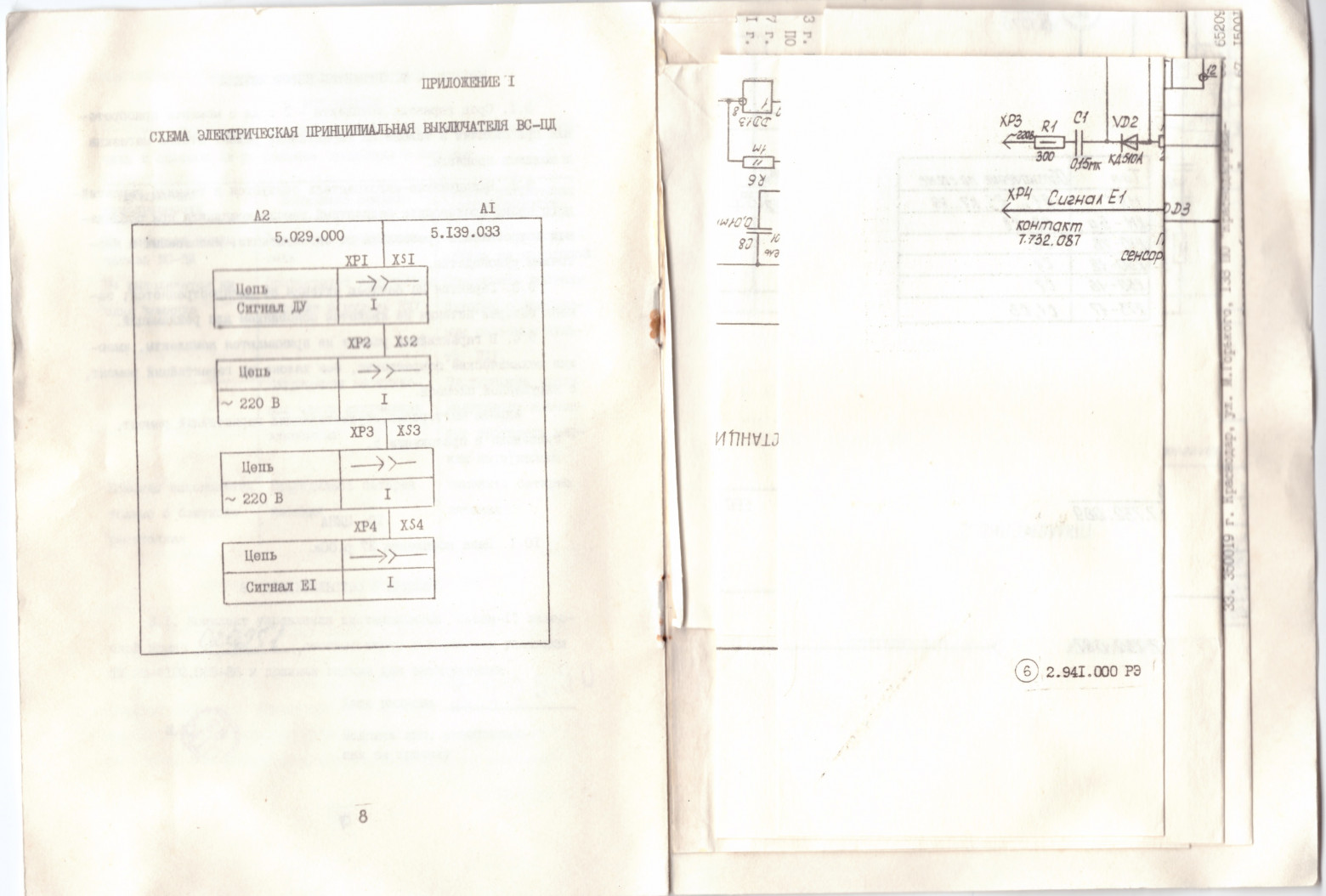

В интернете нигде нет каких-то толковых инструкций или схем этих устройств. Кто-то рассказывал, что схему ему предложили купить аж за пять тысяч рублей. Исправим это недоразумение, благо полный комплект макулатуры оказался в моих руках.
❯ Запускаем ВС-В
Начнём всё так же с ВС-В.

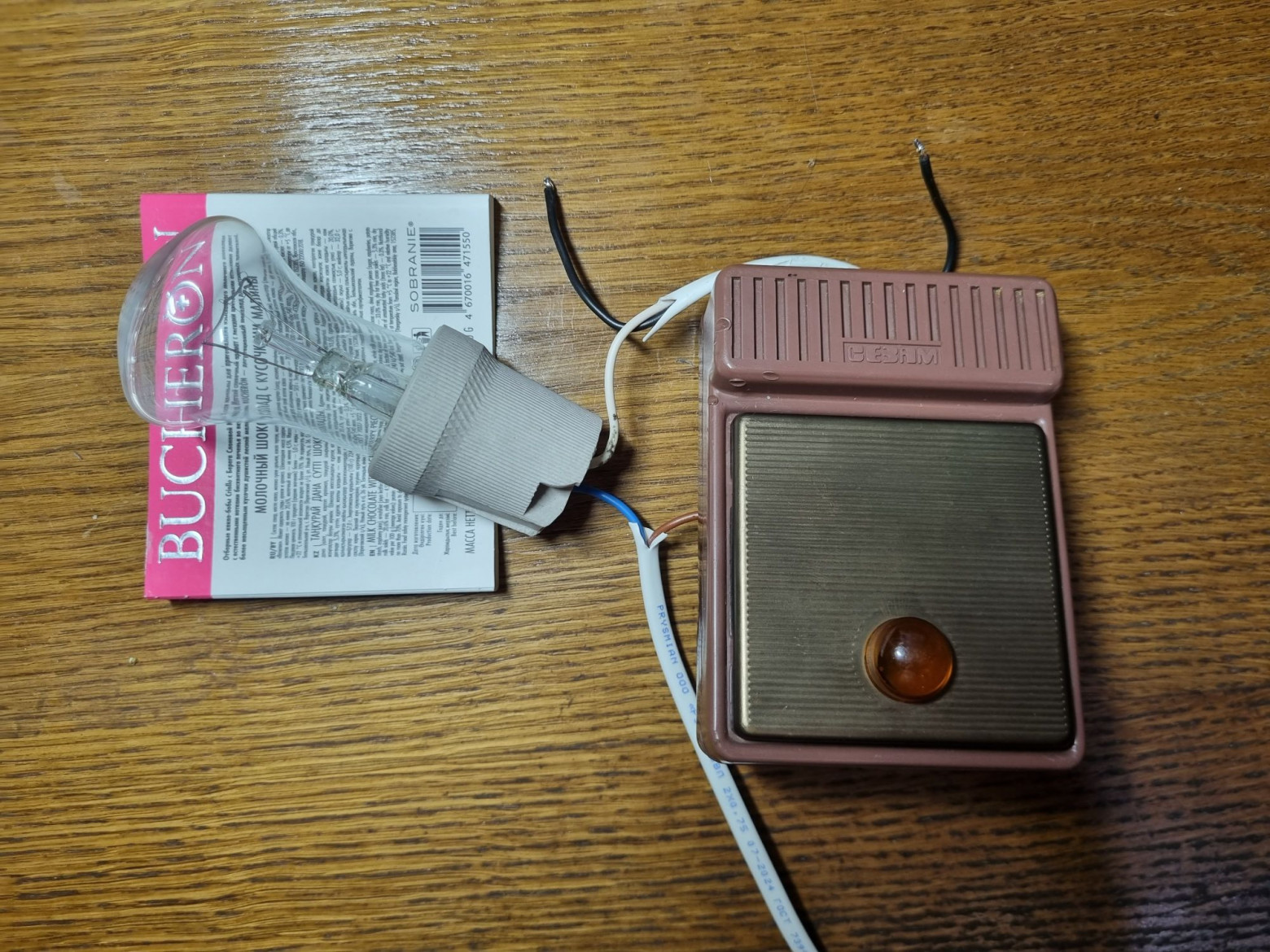

Для запуска собираем схему из шнура с вилкой, самого выключателя и патрона с лампочкой. При помощи индикаторной отвёртки определяем фазу в розетке и в соответствии с ней втыкаем вилку.
Загорается неоновая лампочка. Хороший знак.
Правда, на этом всё и закончилось. При касании сенсора лампочка загорелась, но выключатель начал пищать и залип во включённом положении. Отключить его удалось только выдёргиванием вилки из сети. Что-то тут явно не так…
❯ Разборка ВС-В
Ну что же, приступим к оживлению.

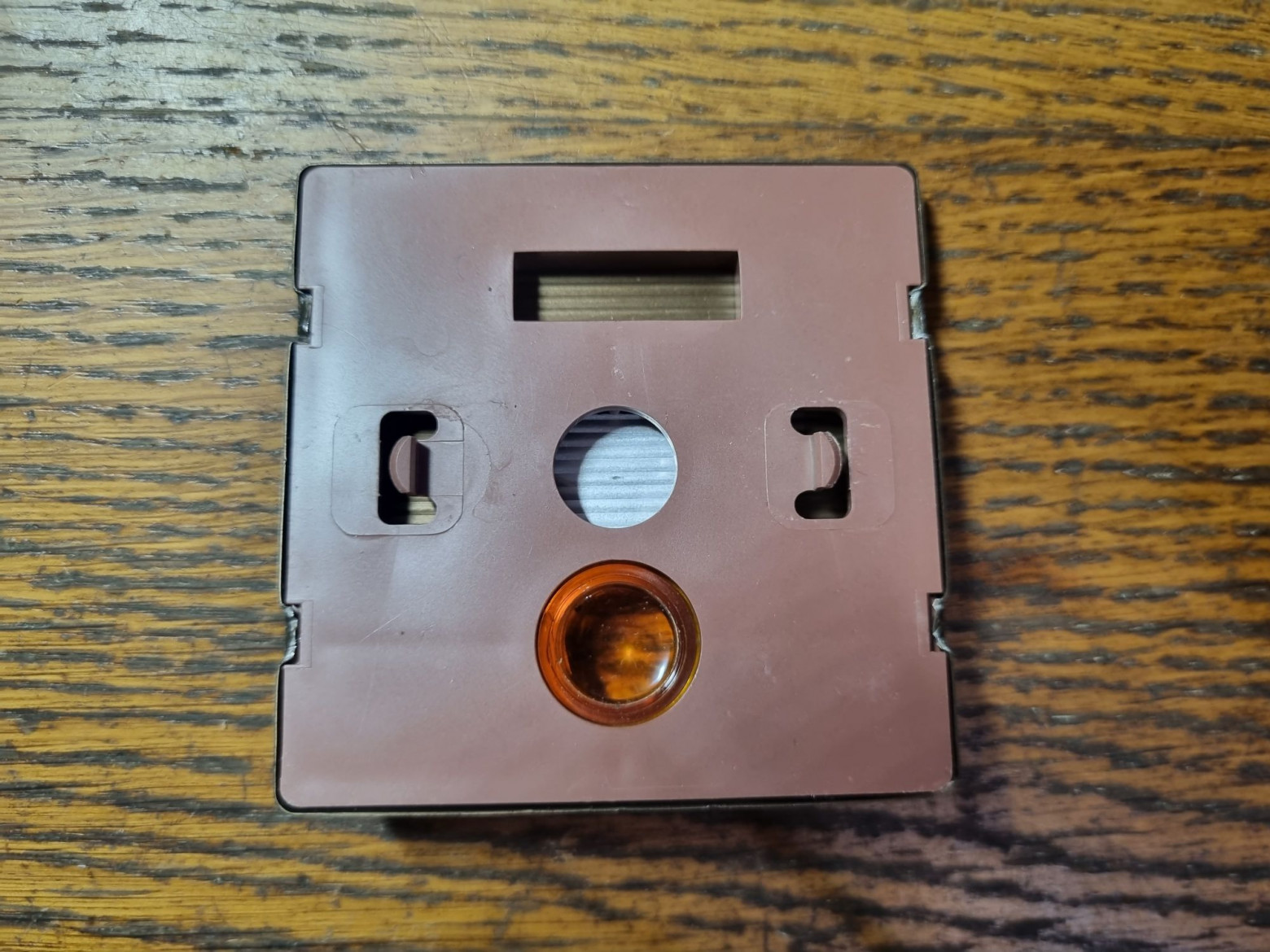

Сняв сенсорную пластину, видим отверстия для крепёжных винтов, подпружиненный контакт и отсек для предохранителя.

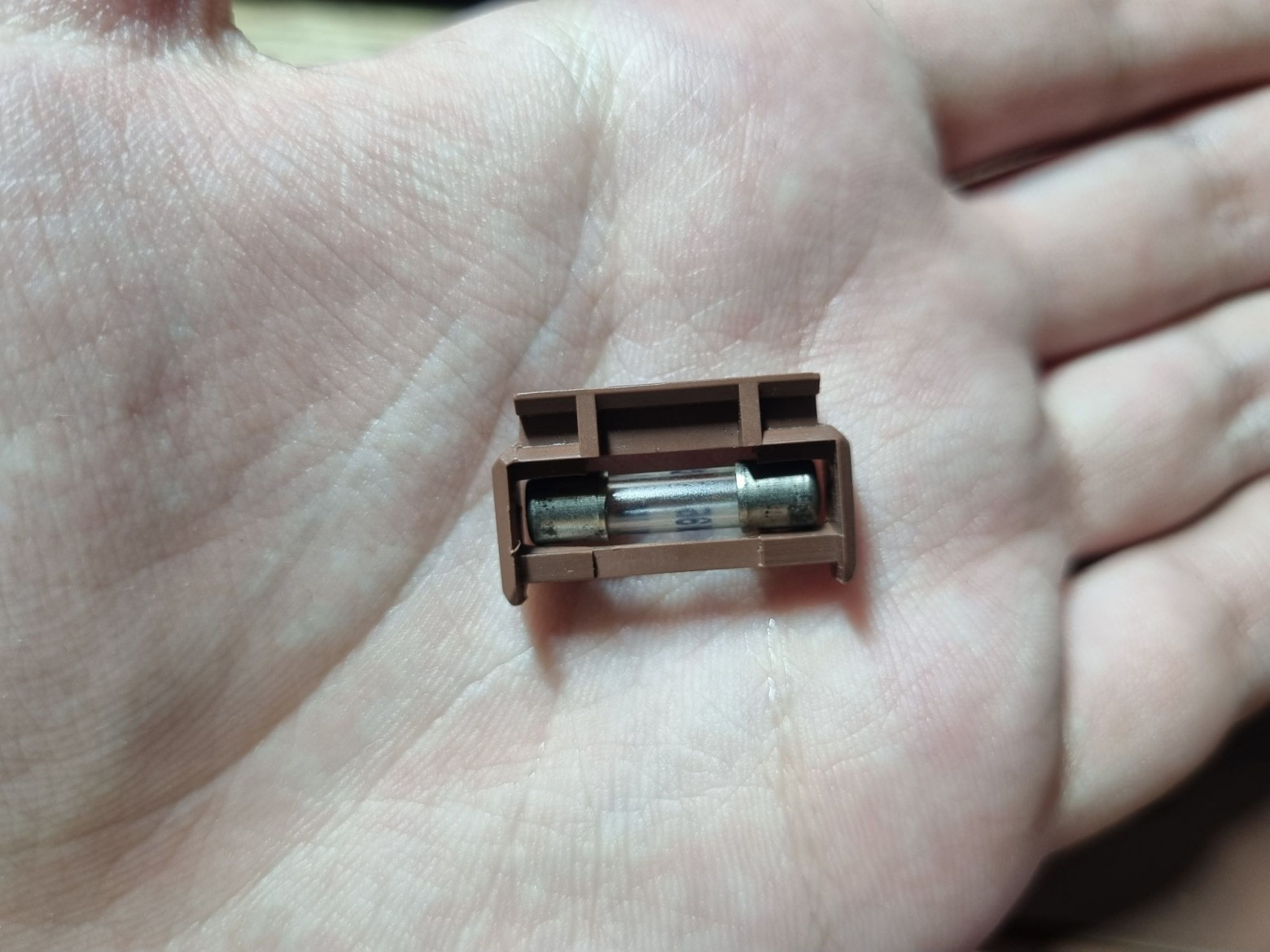

Он тут вот такой — на два ампера.
С обратной стороны этой пластины ничего интересного.

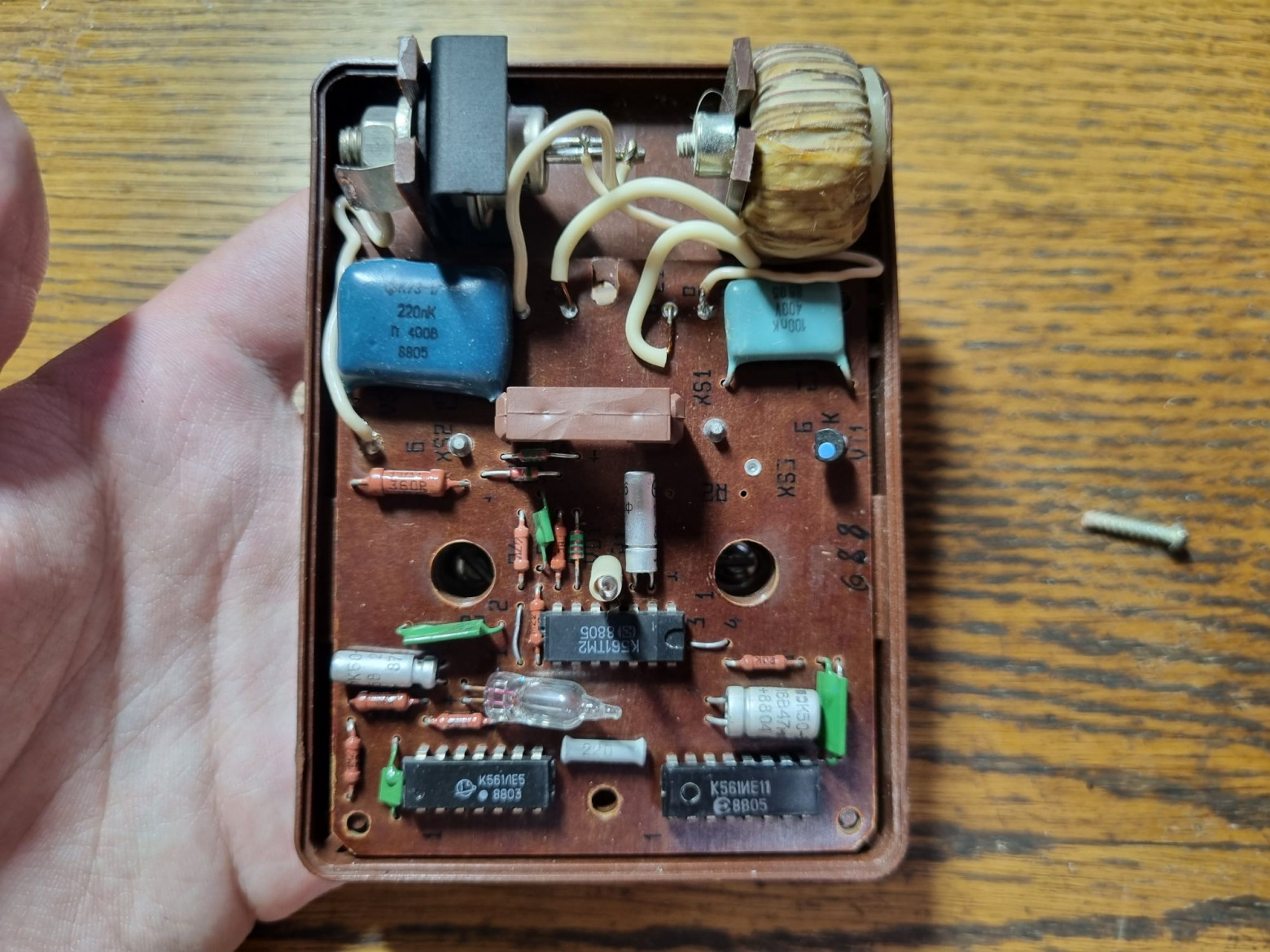

Откручиваем два винта и снимаем крышку.

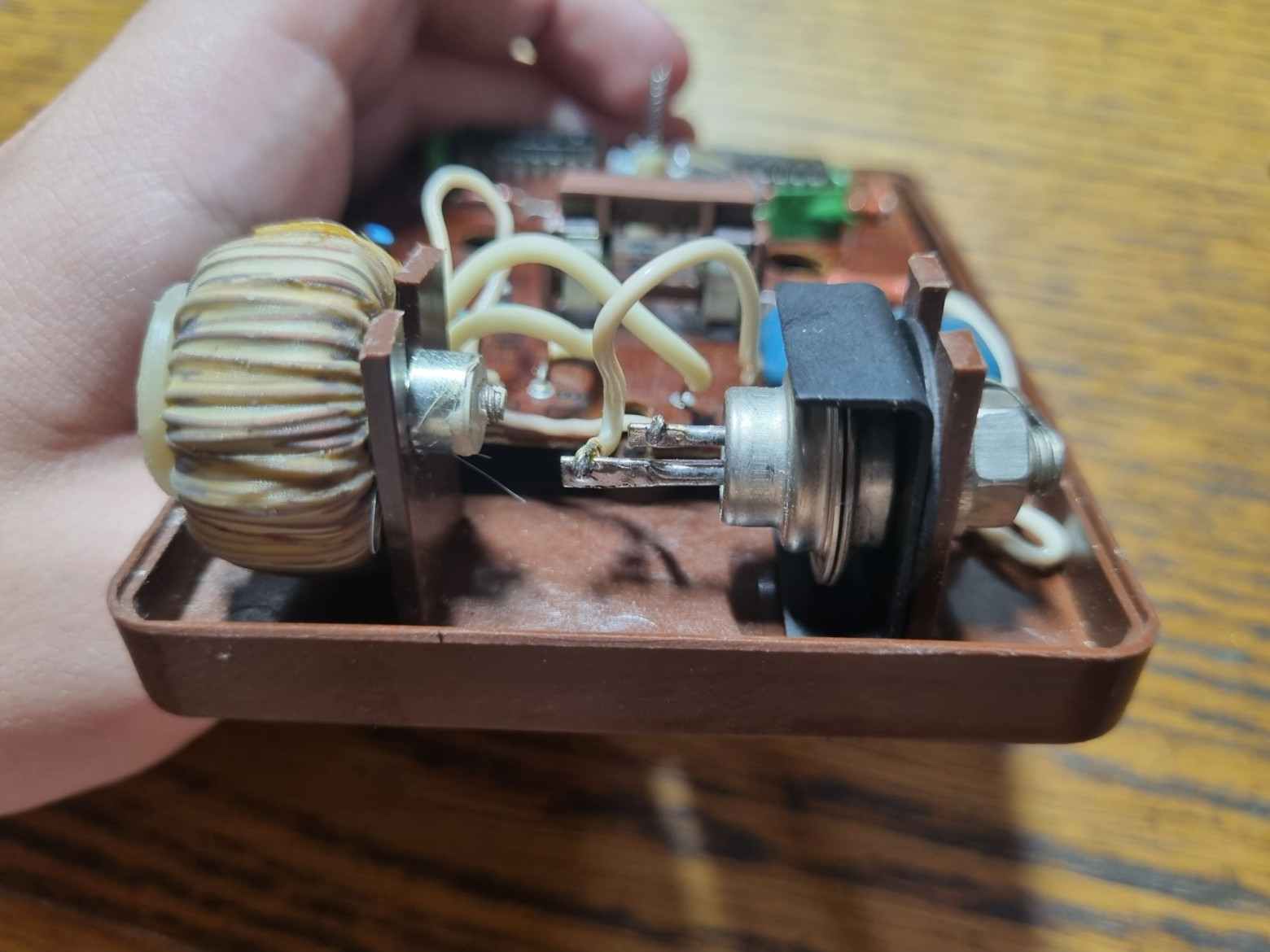

В утолщении на корпусе скрываются симистор КУ208Г и дроссель.
Под кембриком скрывается резистор, к которому припаяна пружинка сенсорной пластины.
❯ Неисправности
На всякий случай напоминаю: девайс не имеет никакой гальванической развязки с электрической сетью и потому требует предельной осторожности при его подключении или ремонте. Малейшая оплошность, и вы рискуете устроить бабах.
Подозрение в первую очередь пало на конденсаторы. Девайс реагировал на сенсор, так что можно было предположить, что микросхемы исправны.

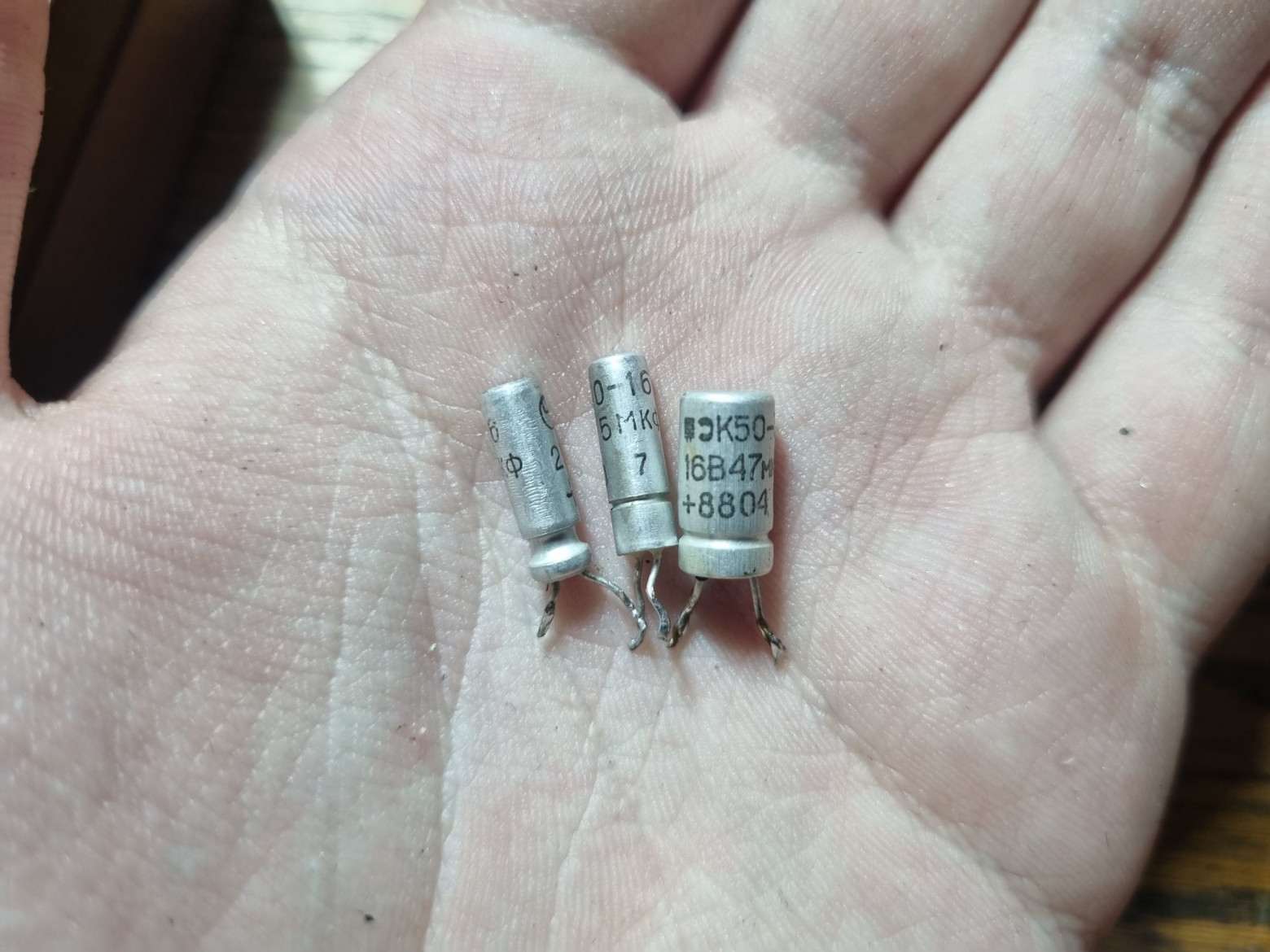

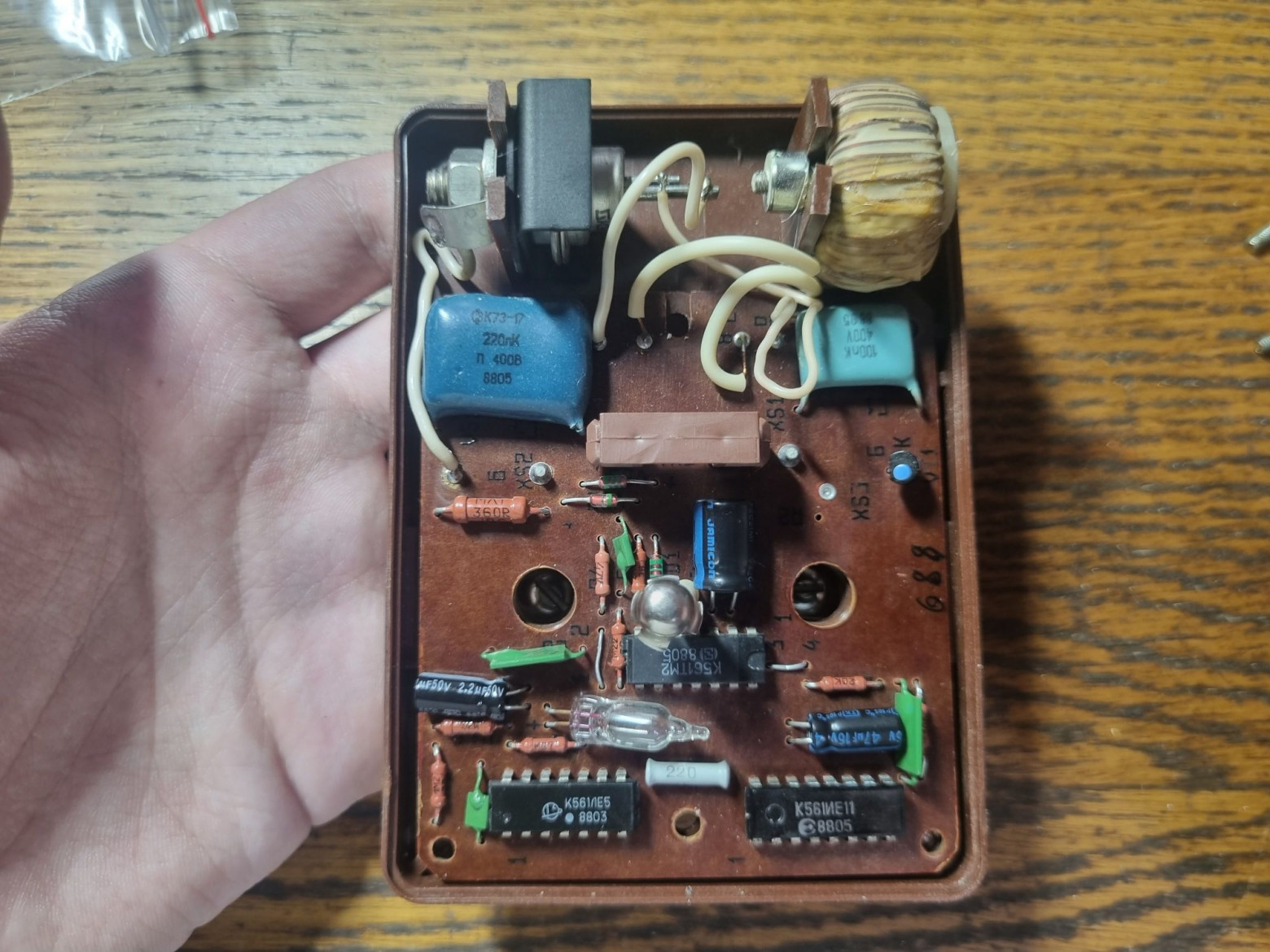

Предположение оказалось верным: один электролит оказался в обрыве, а два других потеряли половину ёмкости. Заменил их на современные.

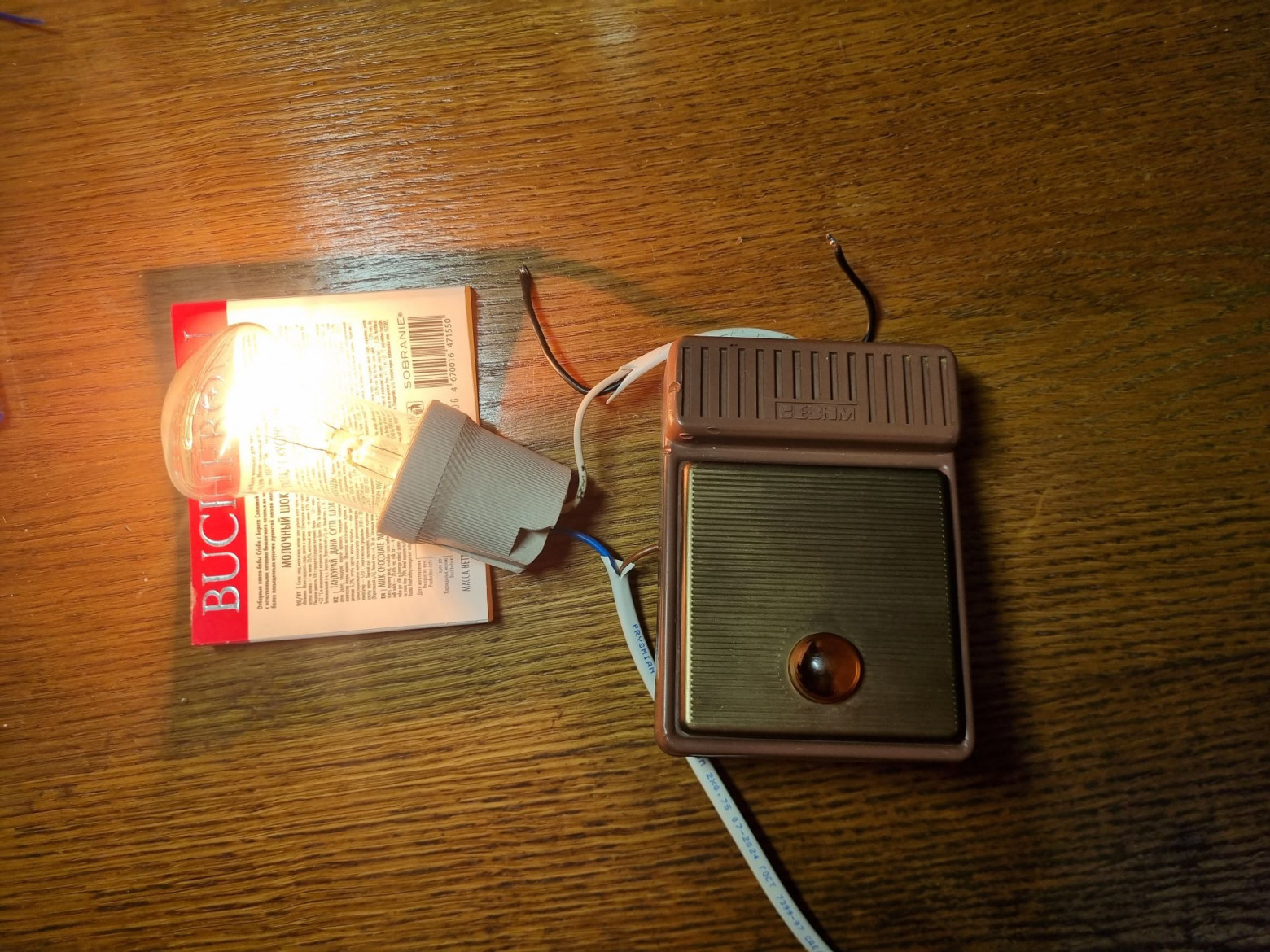

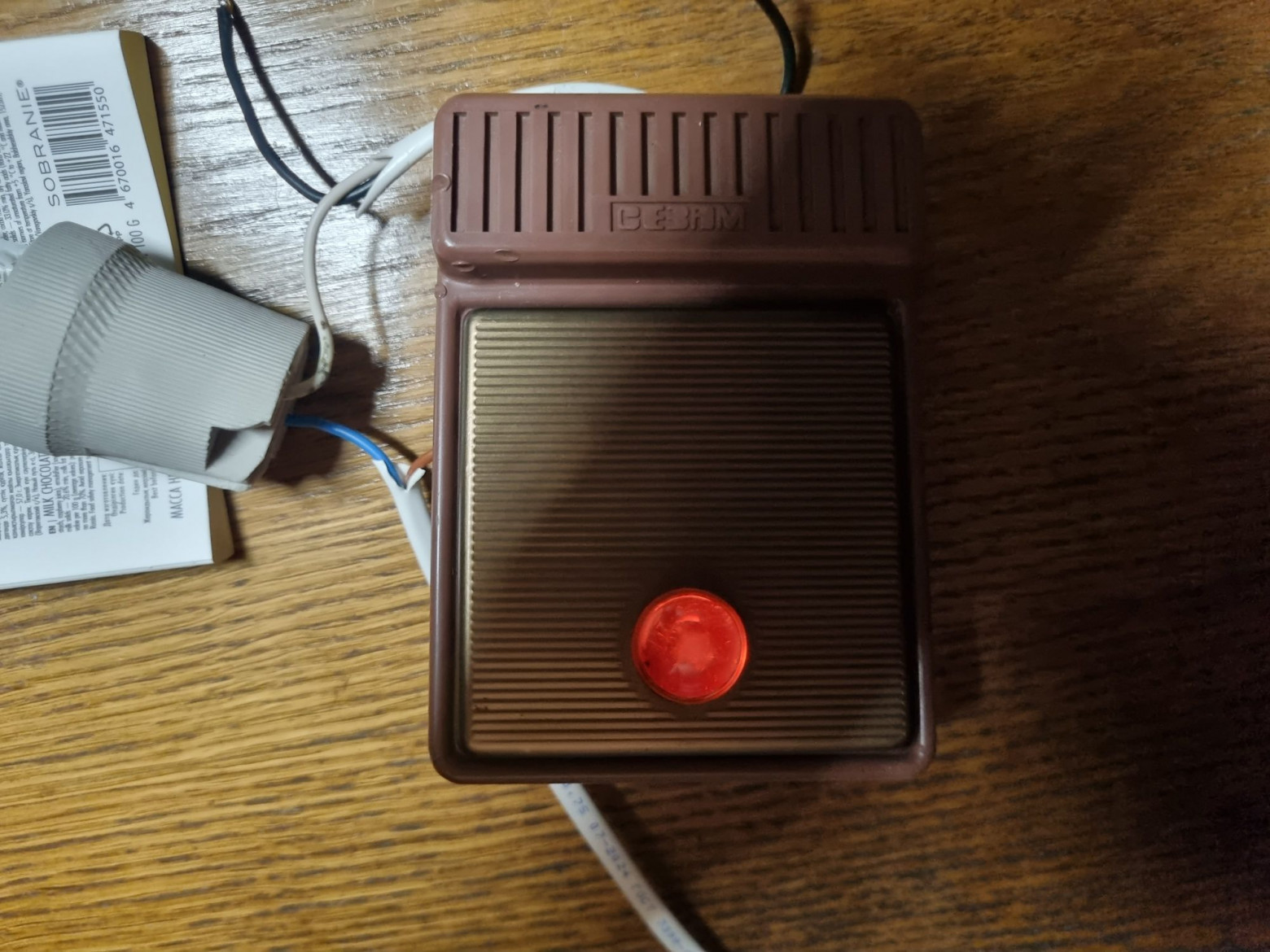

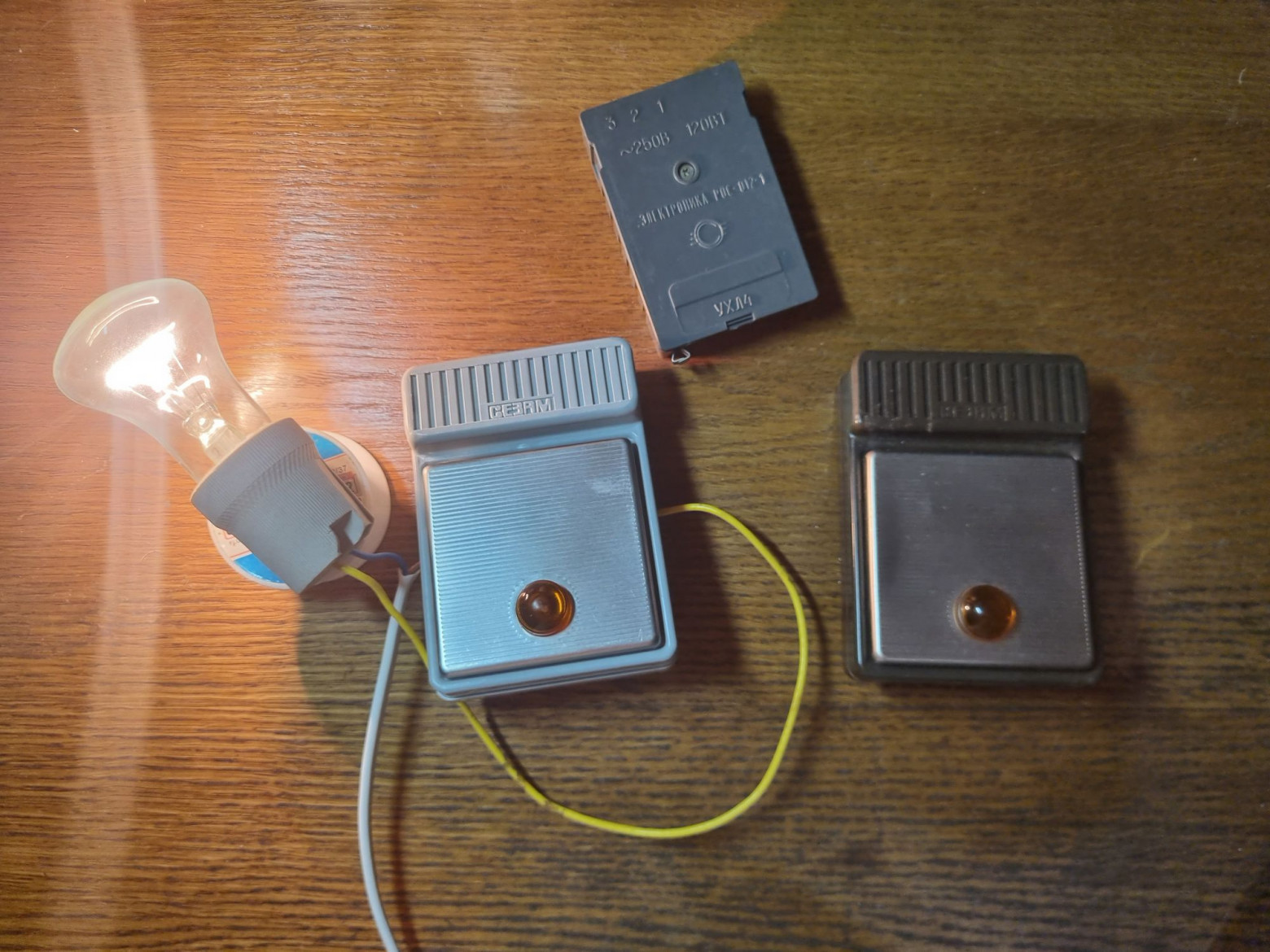

Проверяем. На этот раз всё отлично.
Помимо конденсаторов порой вылетают и микросхемы. Из-за применения КМОП-серии девайс был очень чувствителен к статике. Также особое внимание надо уделять и чистоте платы. При перепайке деталей нельзя оставлять плюхи канифоли и лужи неотмытого флюса: всё это вызовет глюки. Если экземпляр не реагирует ни на что, проверяем микросхему и стабилитрон, если горит неонкой, но не включается — предохранитель (и его контакт в держателе!), симистор и транзистор.
❯ Про люминесцентные и светодиодные лампы
Само собой, некоторые заинтересуются: а можно ли использовать такие штуки с современными лампами?
Увы, нет. Многие наверняка знают про извечную проблему энергосберегающих ламп при использовании их совместно с выключателями с подсветкой: из-за того, что эта подсветка — по факту резистор, включённый последовательно с лампой, она начинает помигивать, когда свет в комнате выключен. Здесь же всё ещё печальнее: светодиодная лампа с таким выключателем просто светит вполнакала, разгораясь полностью при включении. Экземпляр с другим драйвером светодиодов в выключенном состоянии часто мигает, безуспешно пытаясь запуститься, но всё так же разгорается при включении.
Аналогично дела обстоят и с розеткой — девайсы вроде импульсных БП включать туда нельзя.
❯ Сенсорное управление
Остановимся поподробнее на схеме этой штуки.

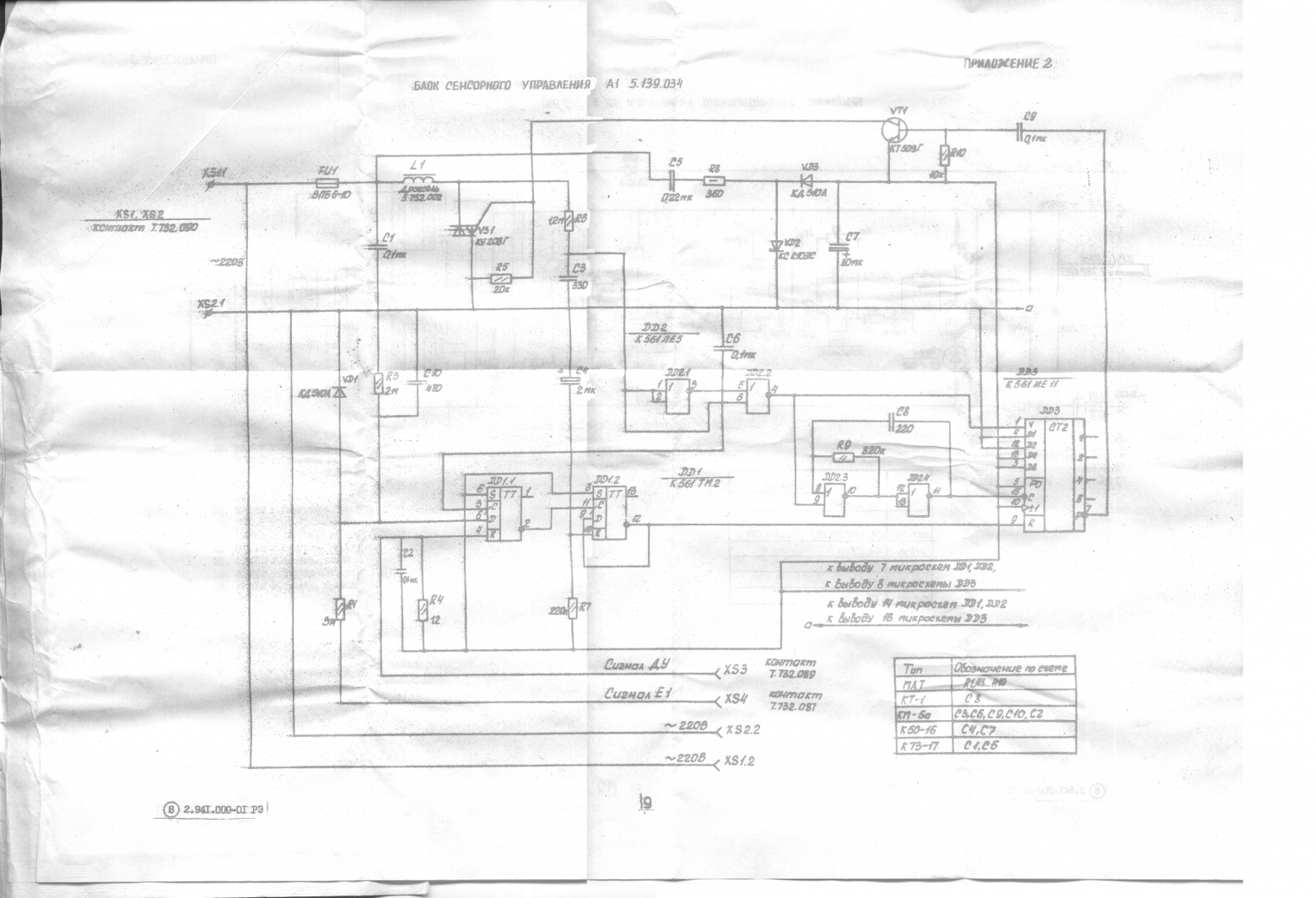

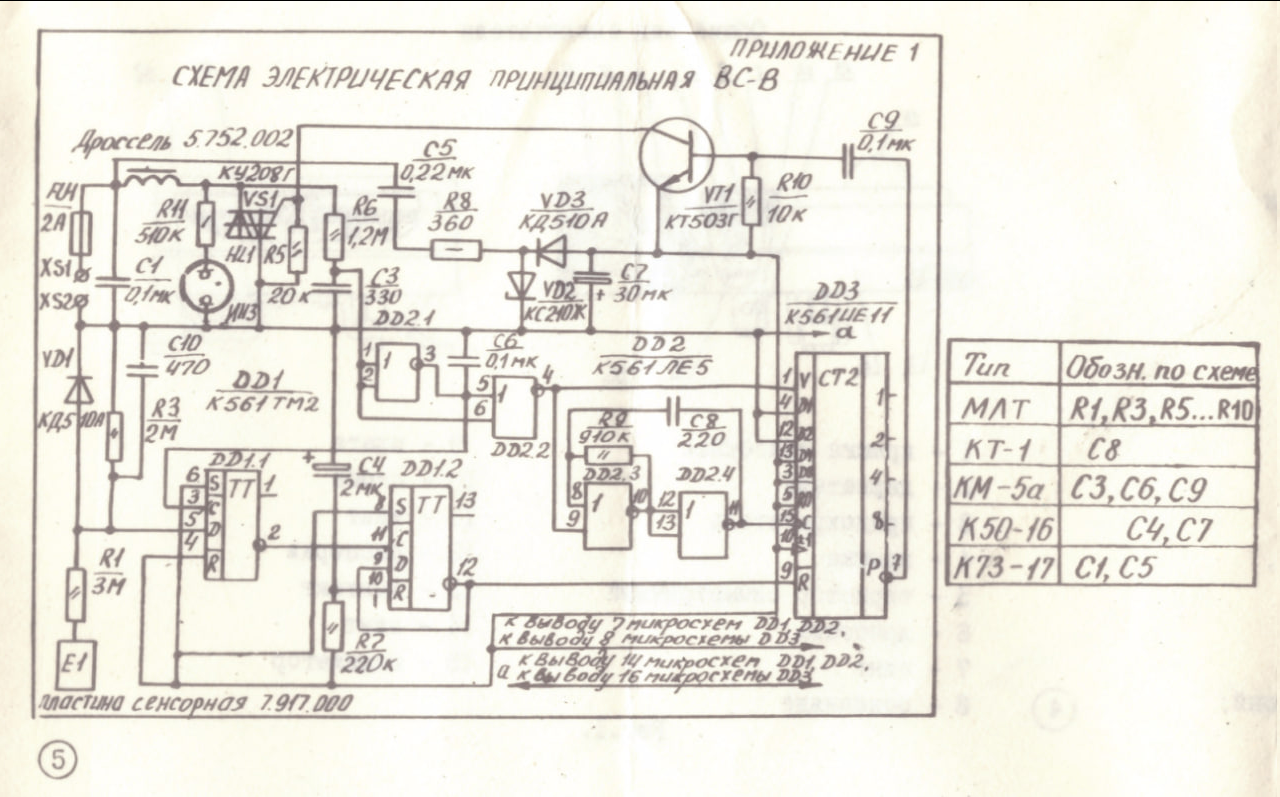

Наконец-то на просторах появилась нормальная схема с читабельными номиналами деталей.
Работает эта штука довольно таки просто. На микросхеме DD2 (К561ЛЕ5) собран генератор импульсов. Эти импульсы подаются на тактовый вход счётчика DD3 (К561ИЕ11) и на вход синхронизации триггера DD1 (К561ТМ2). При прикосновении к сенсорной пластине срабатывает триггер DD1.1, и счётчик (здесь он используется в качестве делителя частоты) сбрасывается, что и воспринимается как переключение. Именно из-за такой схемы имеет значение фазировка — фаза должна быть подключена к контакту XS2, а ноль — к XS1, дабы триггер мог ловить на свой вход наводки из электросети. Неправильно подключенный выключатель не сдохнет, но и на касания реагировать не будет.
Сенсорный блок дистанционного выключателя устроен сильно проще: генератора тут нет. В основе его лежит всё тот же триггер, ловящий наводки из сети.

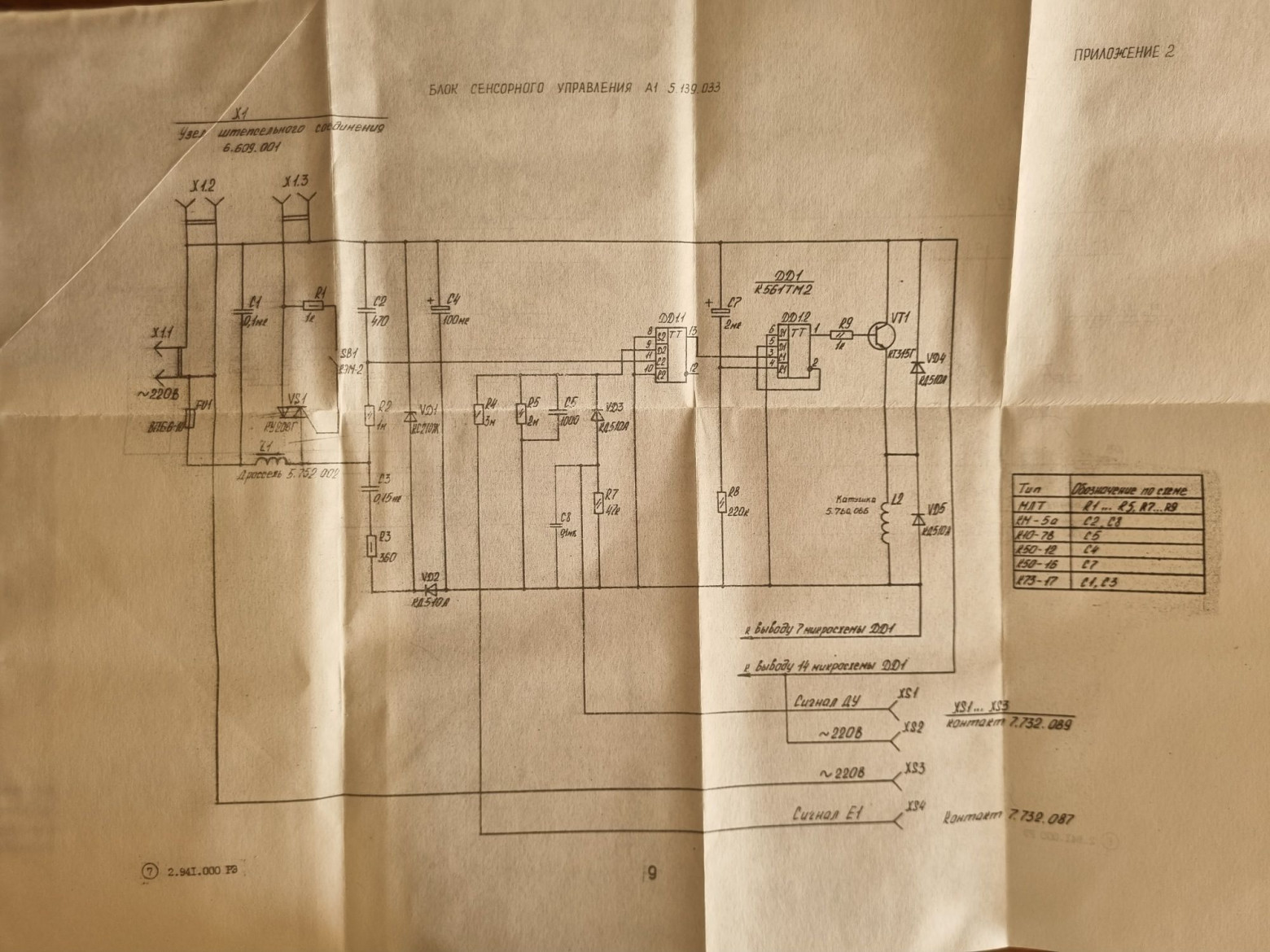

Что интересно, схемы, приложенные к разным комплектам, отличаются. В частности, на доставшейся мне присутствует некая кнопка, которой в реальности нет. А вот схема с сайта red-innovations.su оказалась куда более правдоподобной.
❯ Разбираем «Сезам»
С дистанционным выключателем всё было сильно хуже — он не реагировал ни на что. Поэтому сразу разбираем его.

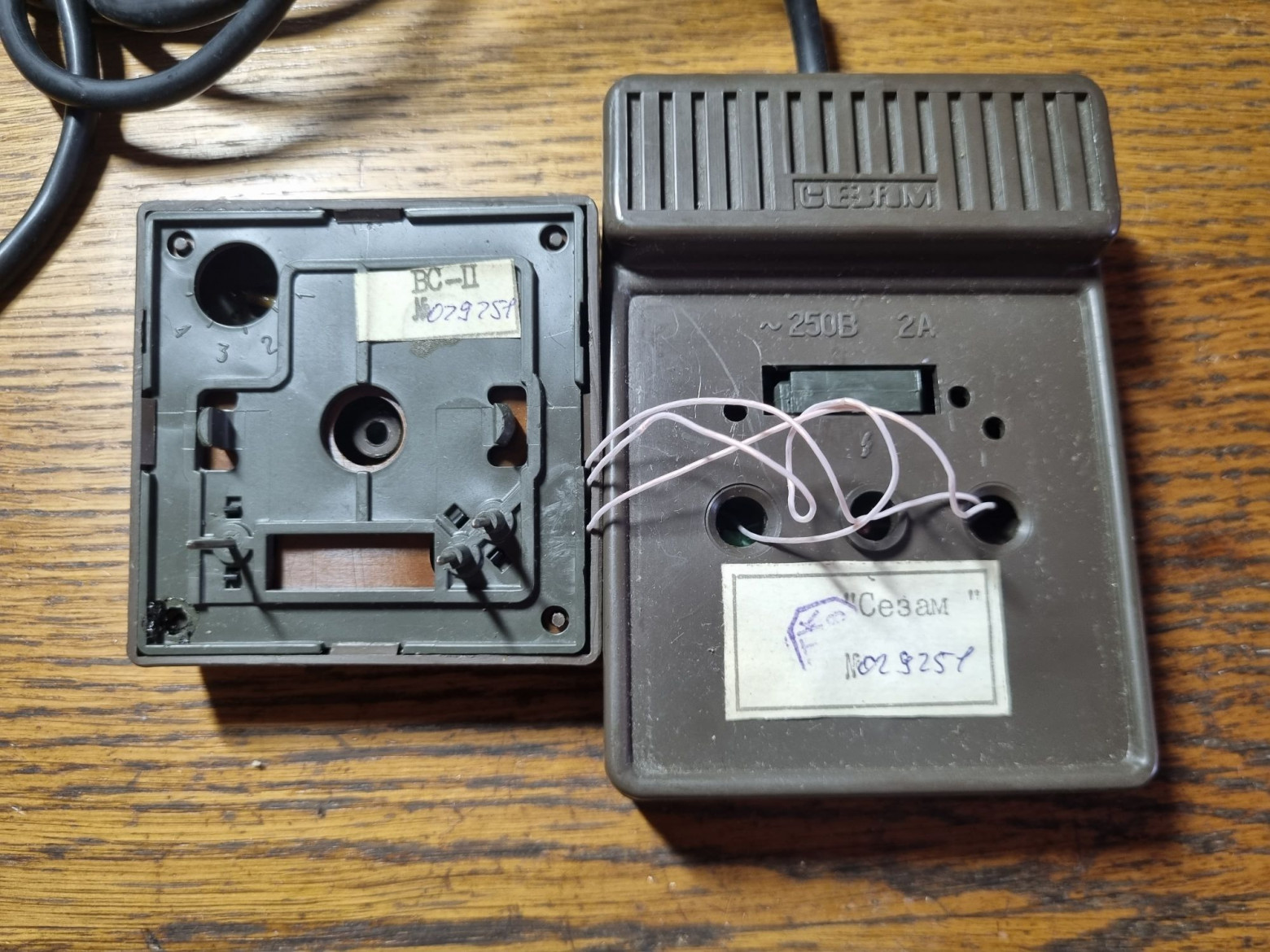

Сняв блок дистанционного управления, сразу видим следы некоего колхозного ремонта: в оригинале никаких проводов быть не должно.

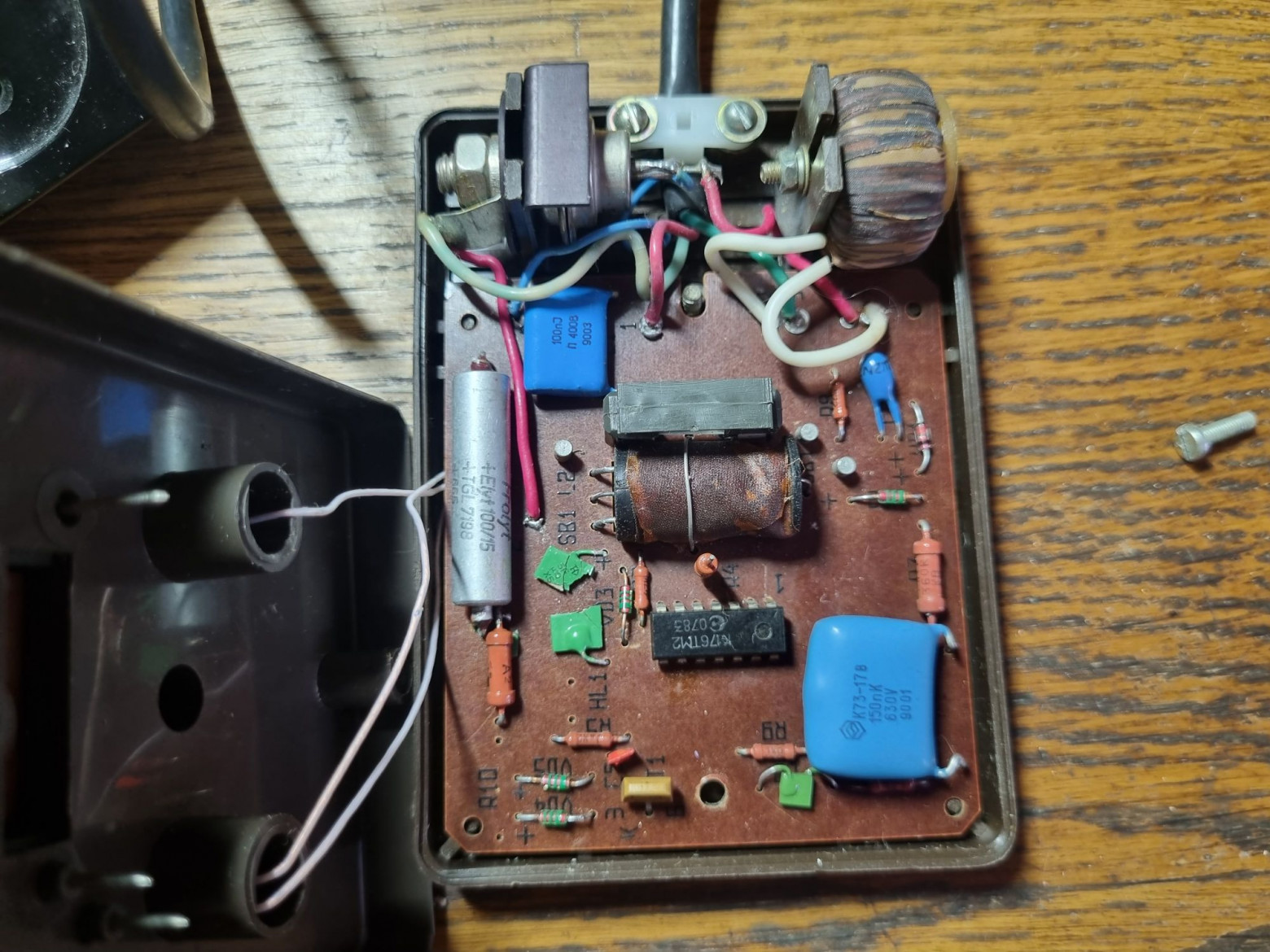

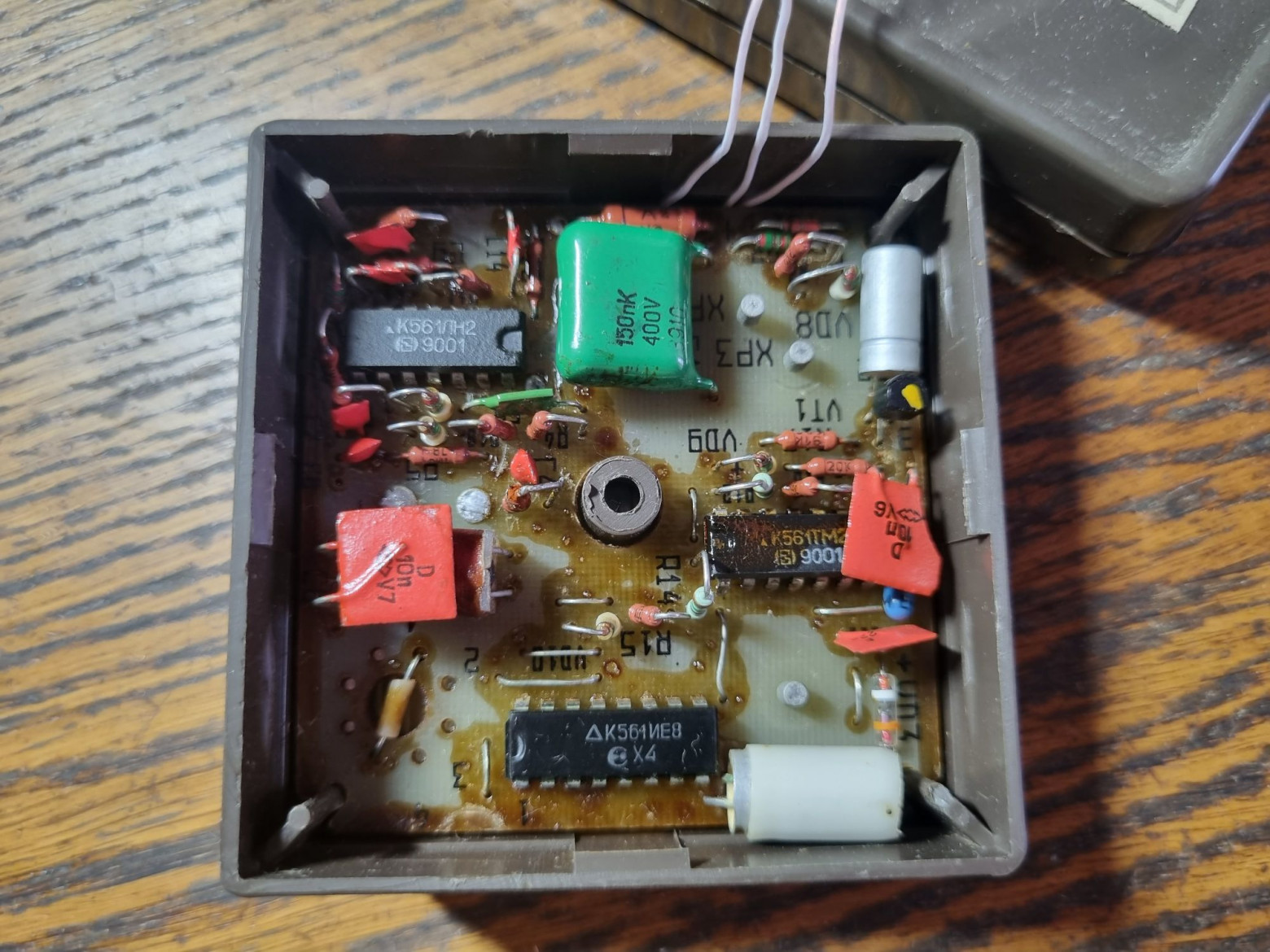

Силовая часть. Здесь всего одна микросхема К176ТМ2. Довольно неожиданно встретить такую микросхему в девайсе, собранном на 561 серии. Также на плате видны три металлических пенька — именно в них упираются те самые подпружиненные игольчатые контакты (ну прямо pogo-pin ушедшей эпохи!). Из неисправностей сходу замечены раскрошившийся конденсатор КМ (вряд ли он пострадал от вандалов, скорее всего, всему виной неаккуратная сборка) и утраченная пружинка сенсорной панели. Микросхема также оказалась дохлой, пока я её не перепаял, выключатель упорно не желал срабатывать.

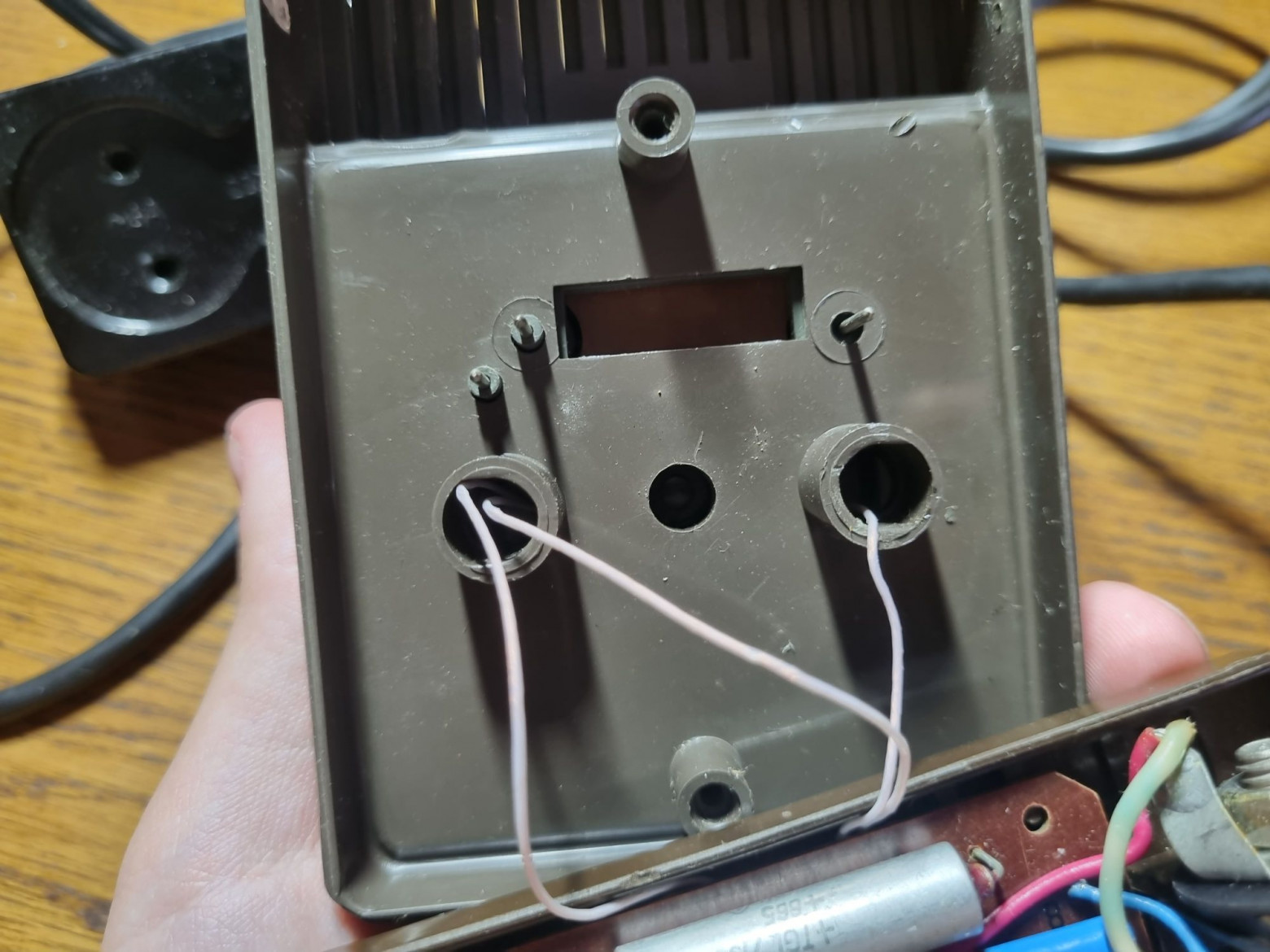

Крышка с контактами.

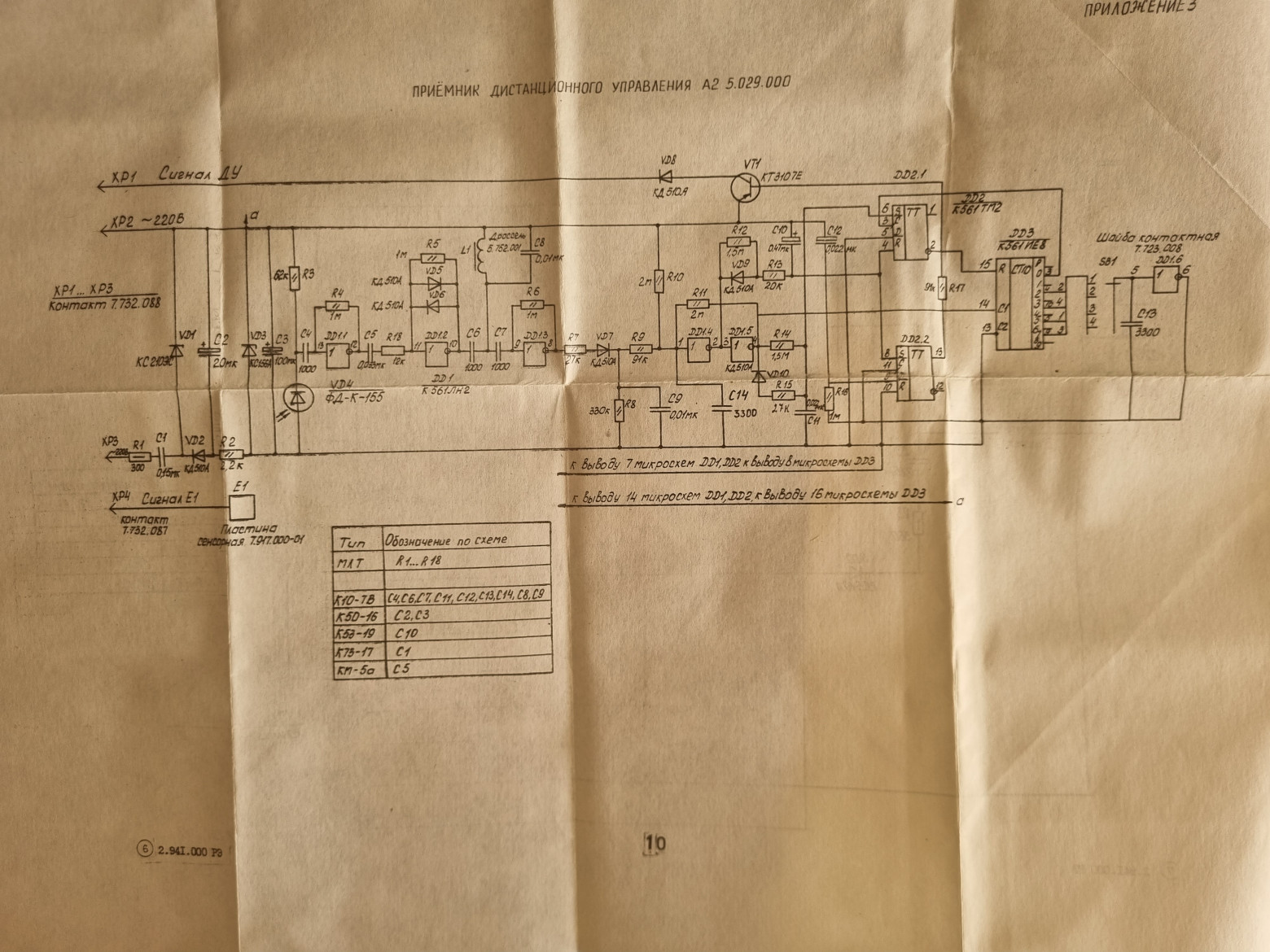

А вот это приёмный блок.

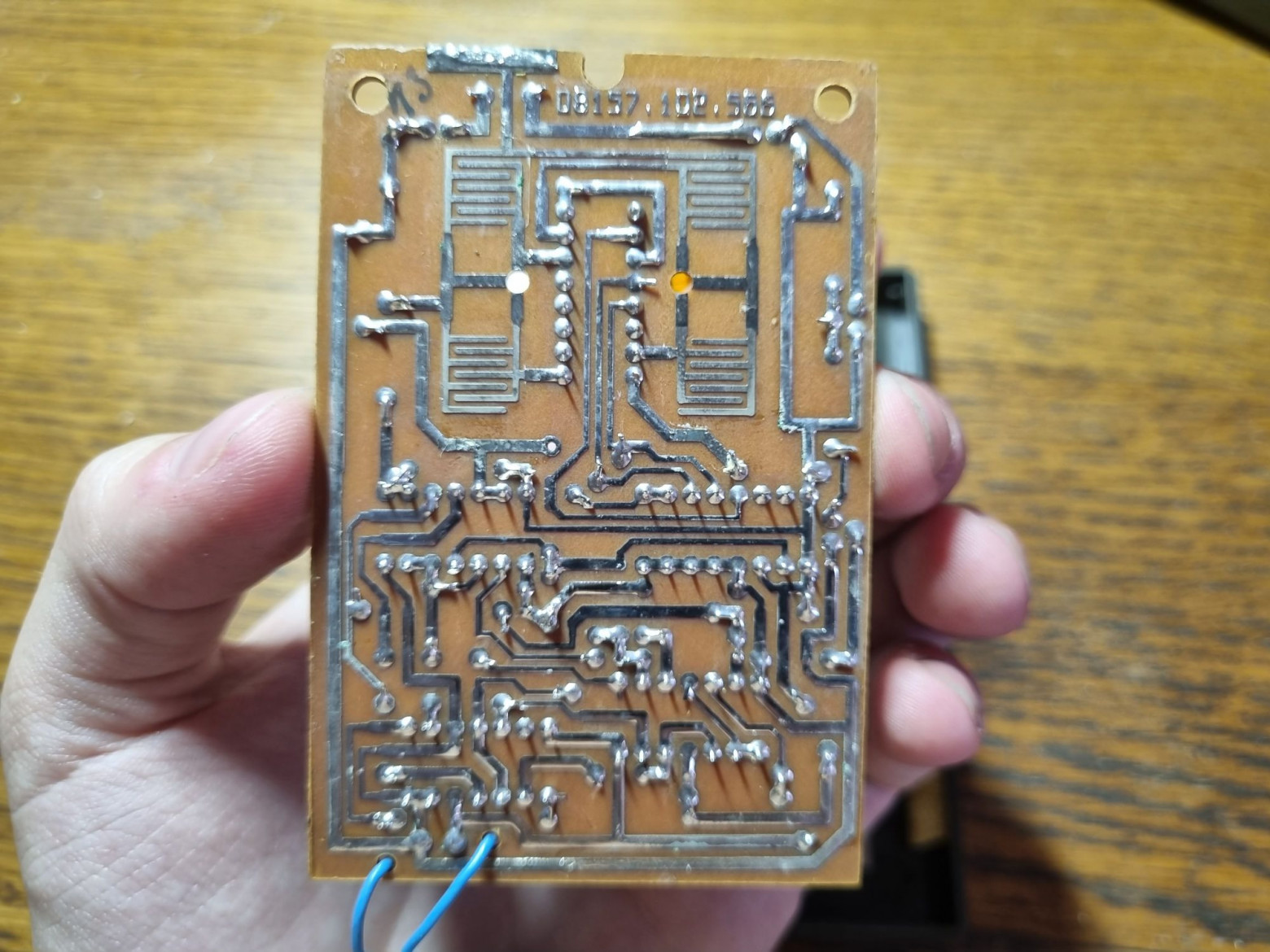

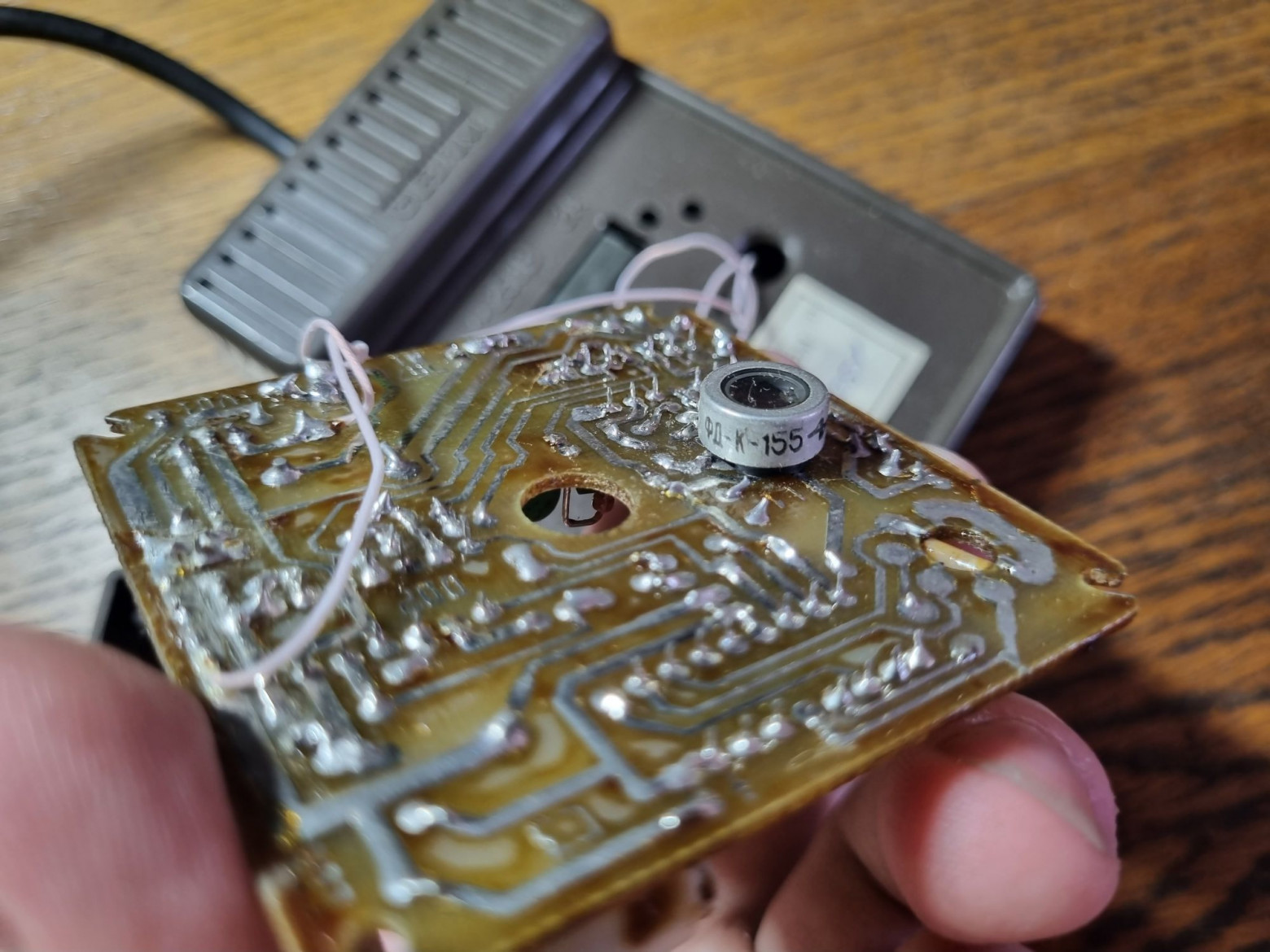

Обратная сторона платы.
В качестве фотоприёмника использован фотодиод ФД-К-155.
А вот крышка приёмного блока.
❯ Пульт
Взглянем поподробнее на пульт.

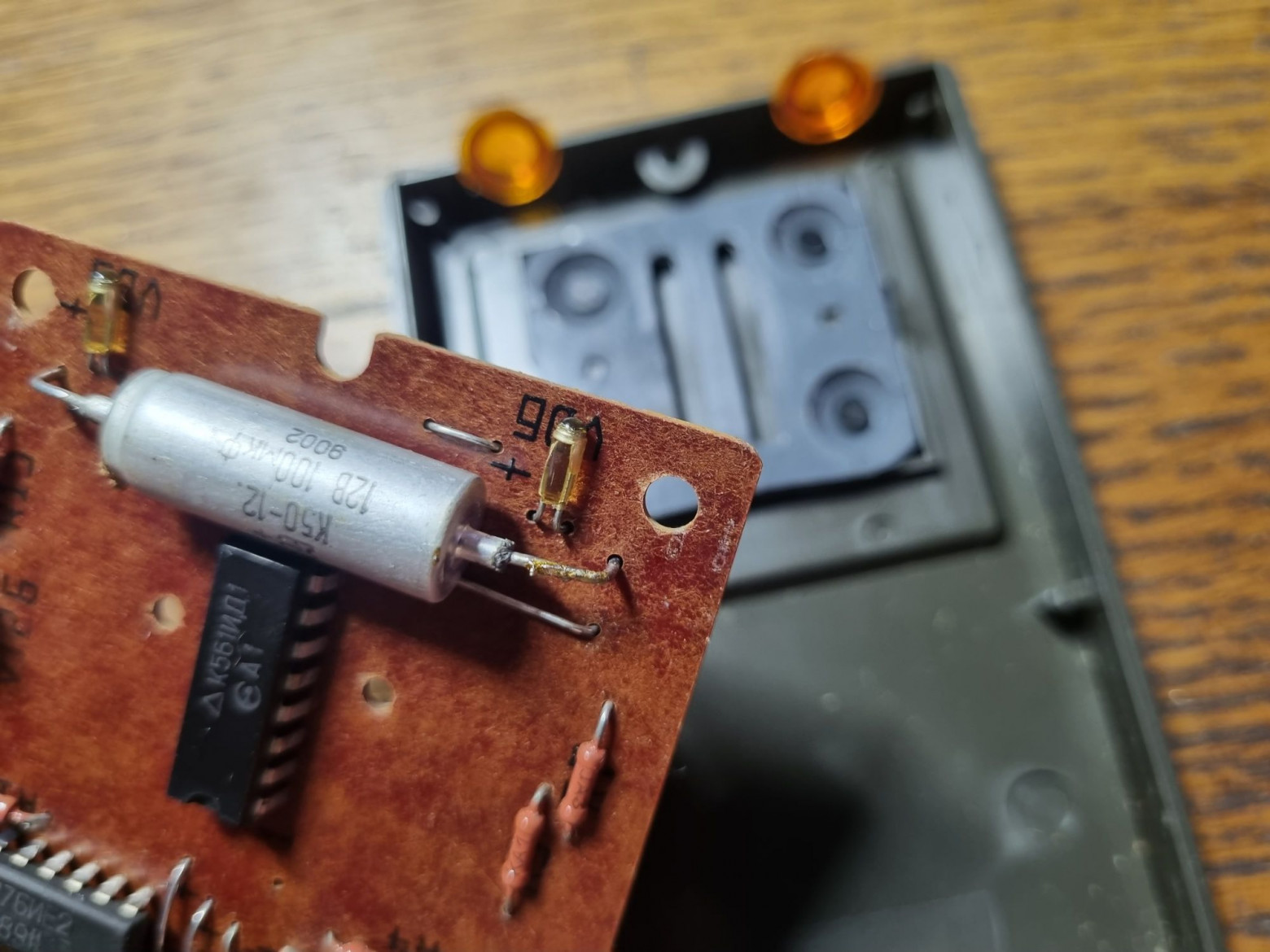

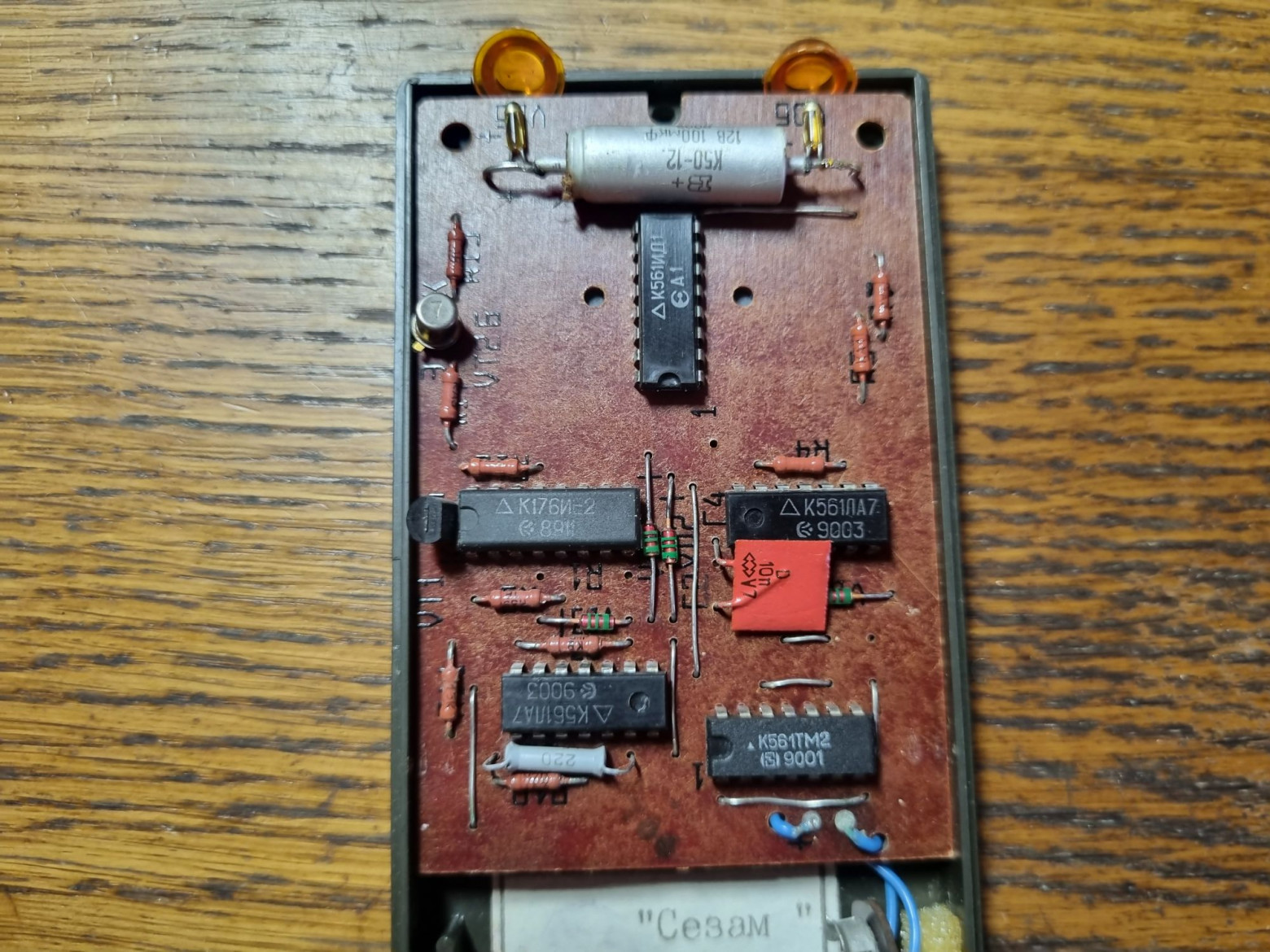

Разберём его. Внутри плата на пяти микросхемах 561 серии. Пульт не использует ни один из «общепринятых» протоколов (NEC или RC-5). Если в обычном ПДУ используется несущая частота и манчестерское кодирование, то этот экземпляр просто выдаёт пачку импульсов с заданным их количеством. Данные, выдаваемые этим пультом, были показаны тут, так что повторяться не буду.
С обратной стороны ничего интересного.
Контактные резинки также оказались в неплохом для своего возраста состоянии.
Очень классно здесь выглядят советские ИК-диоды АЛ107Б.
Светофильтры отдельно.
❯ К145АП2
Как вы уже поняли, девайсы на дискретной логике вышли не слишком удачными. Поэтому чуть позже была выпущена специализированная микросхема с теми же функциями, называвшаяся К145АП2. Помимо сенсорного управления добавилась регулировка яркости и функция памяти.
А вот и блок на её основе.
Разберём и его.

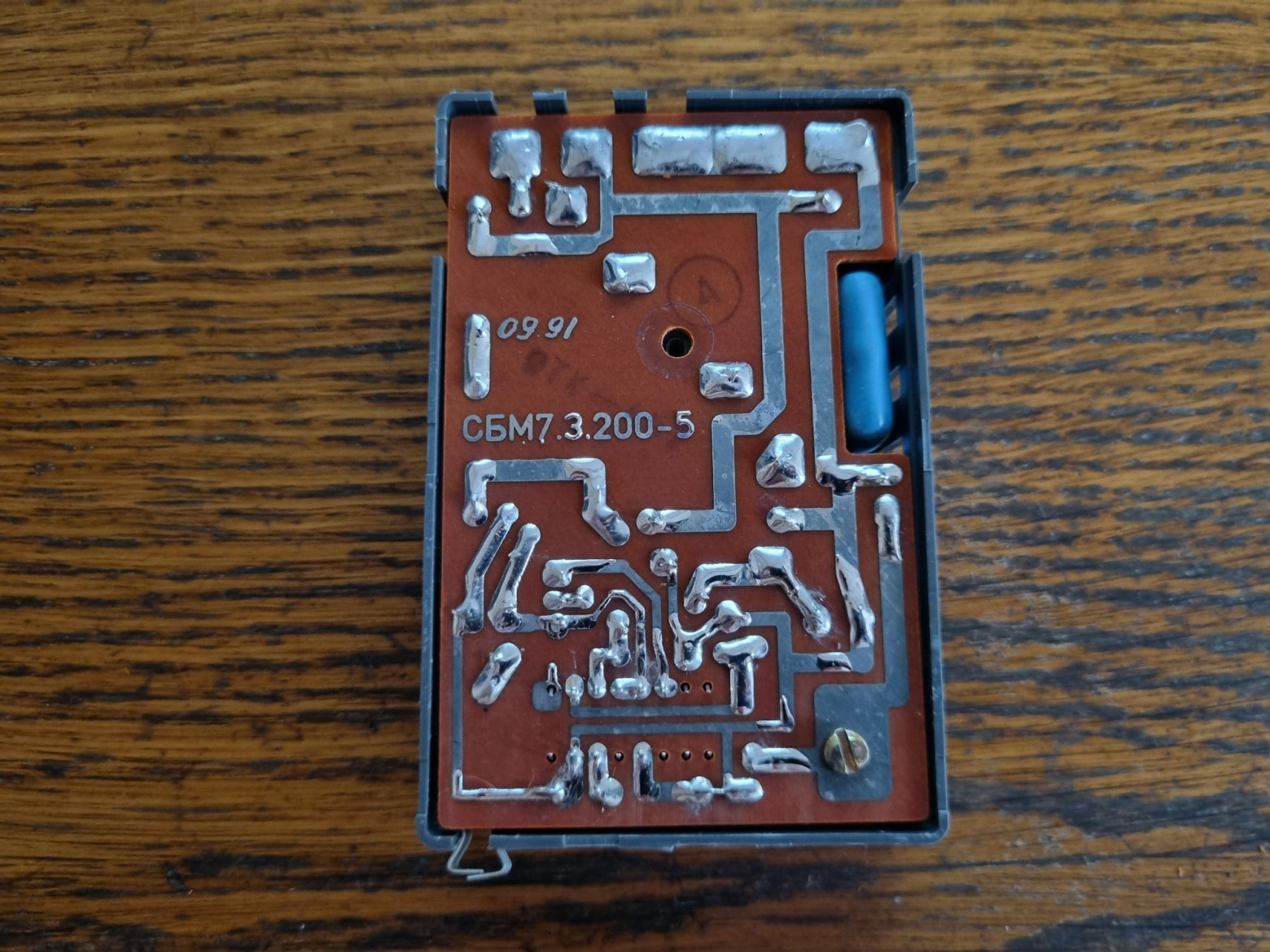

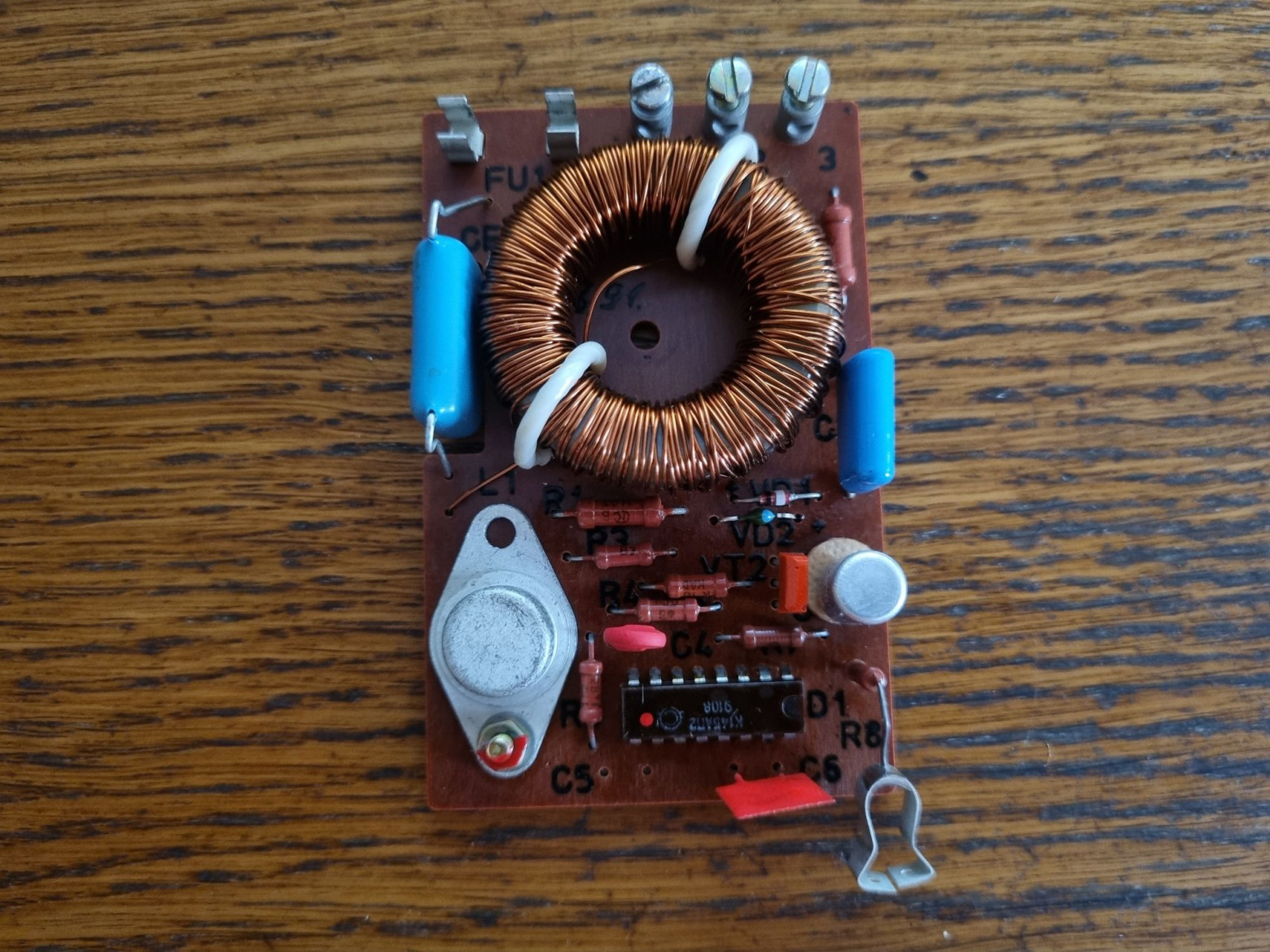

Устроен он заметно проще.

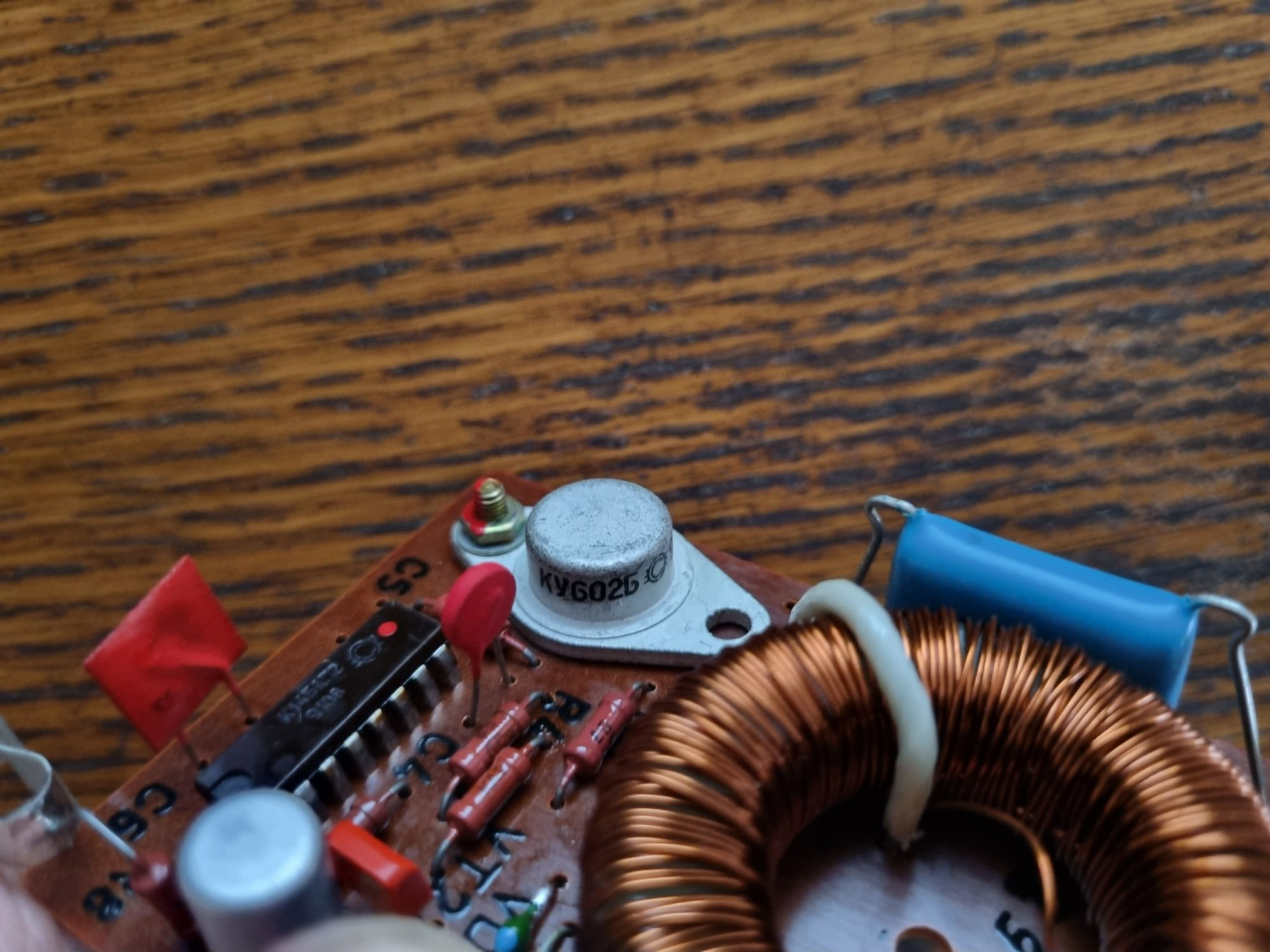

Симистор на этот раз стоит КУ602Б. Он на несколько меньшую мощность, чем тот, что стоял в «Сезаме».

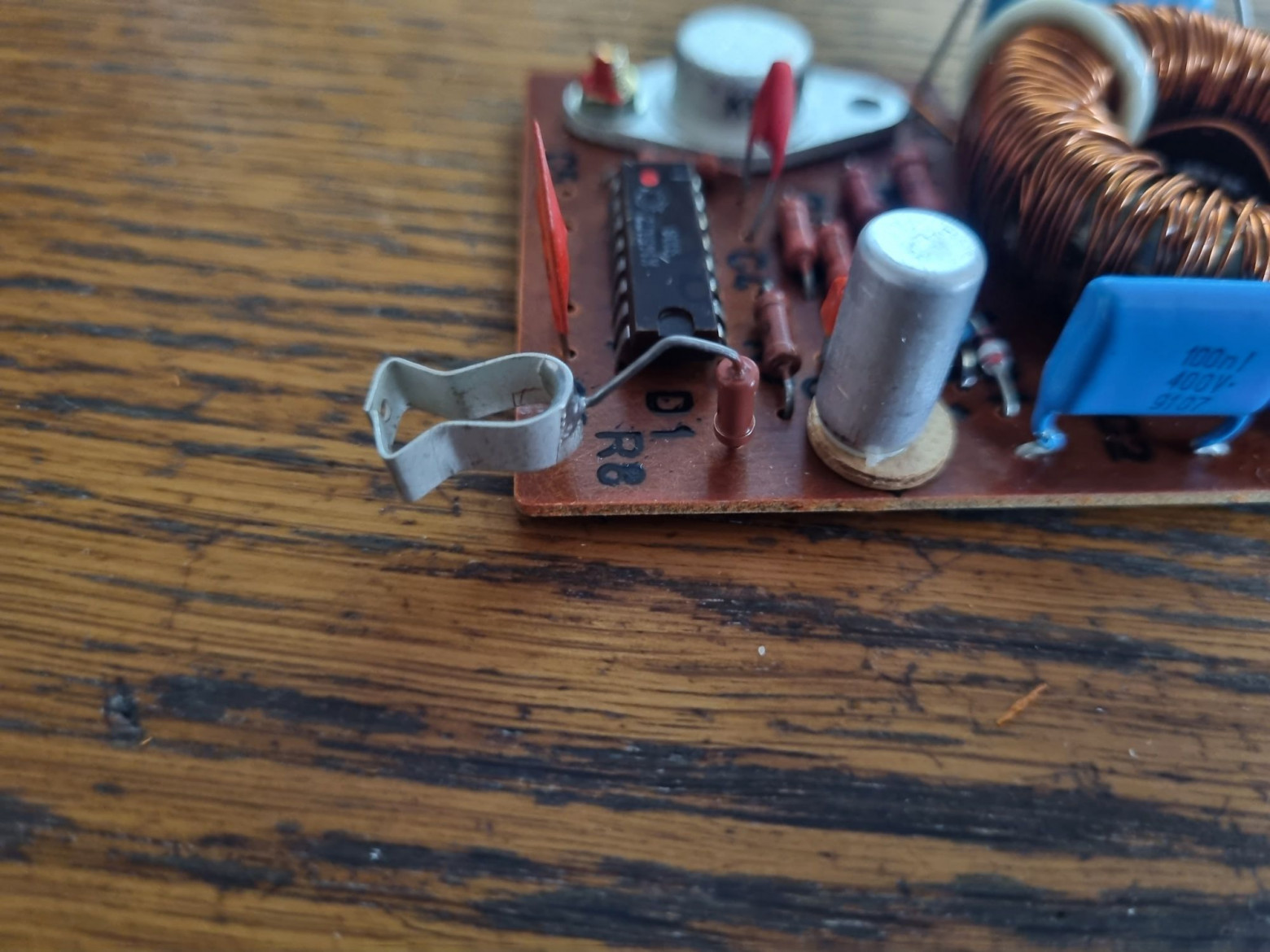

А вот и тот самый сенсорный контакт.

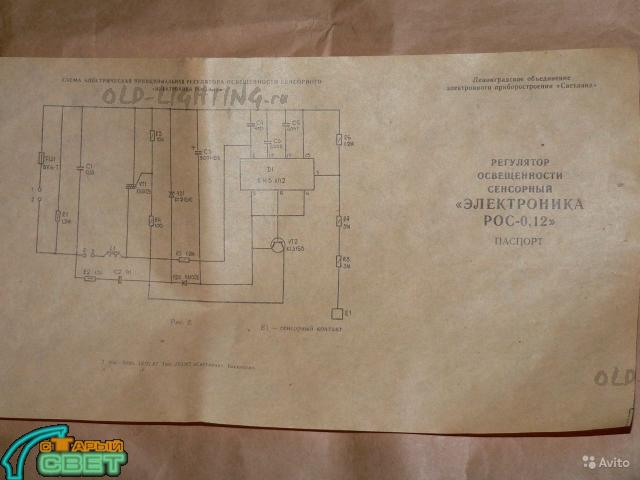

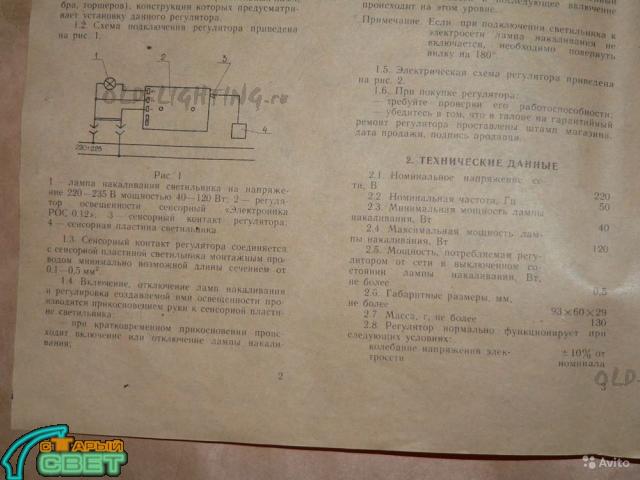

На просторах форума "Старого света" нашлись и сканы документации (хотя и в плохом качестве).
❯ Что же в итоге?
Увы, несмотря на очень антуражный вид, эти «Сезамы» оказались крайне ненадёжными устройствами, выходящими из строя буквально из-за чего угодно, даже от долгого лежания. Кое-где находил упоминания, что отдельные экземпляры были дохлыми прямо с завода.
А вот блок на специализированной микросхеме порадовал — ломаться в нём по сути нечему (за исключением конденсатора), и он прекрасно включает и выключает нагрузку даже сейчас. Хотя, конечно, как и любой другой диммер, с «традиционными» люминесцентными и светодиодными лампами он не работает.
Такие дела.
