Установка FPV и телеметрии на квадрокоптер

в 11:55, , рубрики: boscam 5.8ghz 200mw, diy или сделай сам, fpv, kv team osd, mavlink-osd, multiwii, neo-6 gps, OSD, quadcopter, quadrocopter, rc805, ts351, квадрокоптер, мультикоптеры, робототехника, телеметрия

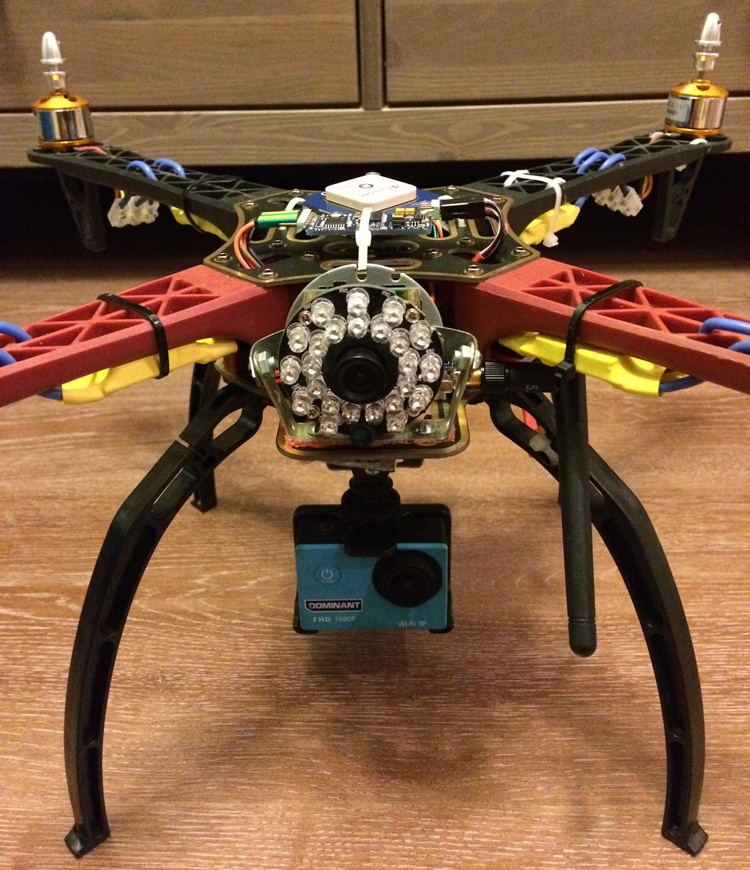

Данная статья является продолжением статьи «Квадрокоптер на MultiWii SE v2.5 — от задумки до первого полёта», в ней я поделюсь с Вами своим опытом установки и настройки FPV оборудования на квадрокоптер для полётов от первого лица. Заинтересовавшихся прошу под кат.

Установка FPV и телеметрии на квадрокоптер - 1

Установка FPV и телеметрии на квадрокоптер - 2

Используемые комплектующие:

1. Приёмник/передатчик Boscam 5.8Ghz 200mW 8 Channel FPV Audio Video Transmitter & Receiver TS351+RC805 2Km
2. Телеметрия CRIUS MAVLink-OSD v2.2
3. CRIUS NEO-6 GPS v3.0 + I2C-GPS NAV Module v1.1
4. FPV монитор (использовал старый телевизор)

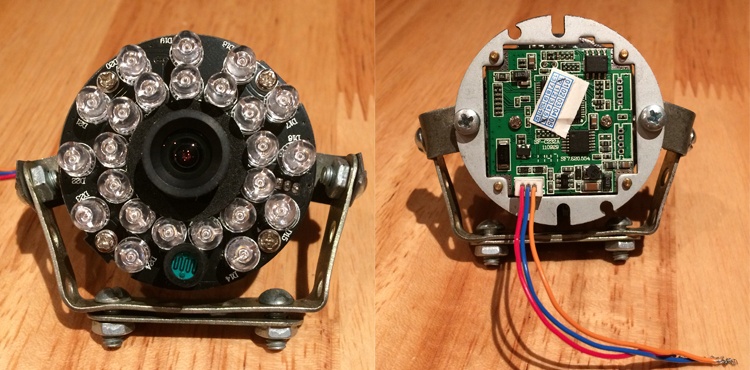

5. FPV камера (использовал уличную камеру видеонаблюдения)

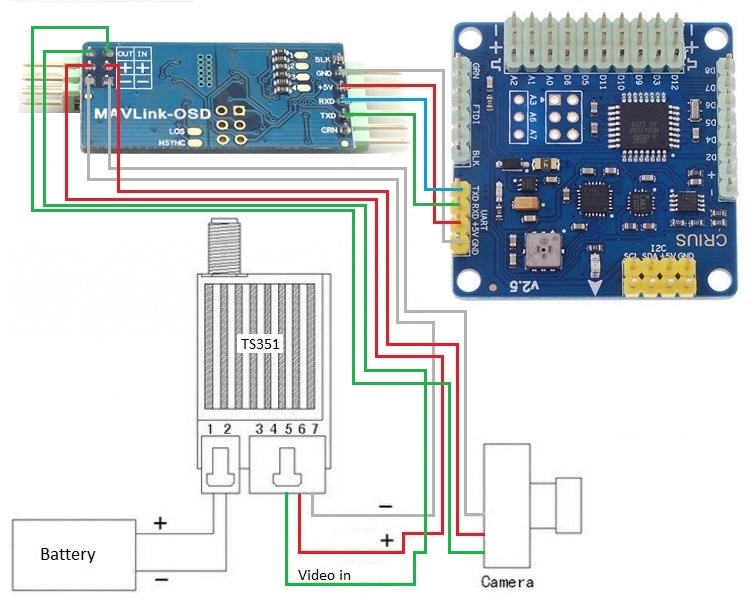

Передатчик TS351, телеметрию MAVLink-OSD и камеру подключаем к MultiWii SE v2.5 по схеме ниже:
Установка FPV и телеметрии на квадрокоптер - 3

Установка FPV и телеметрии на квадрокоптер - 4

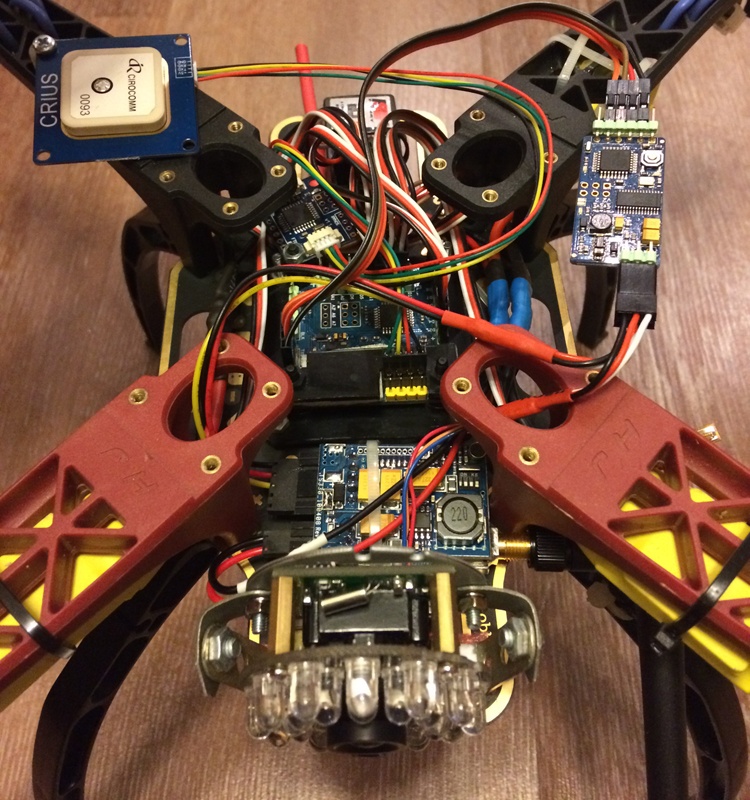

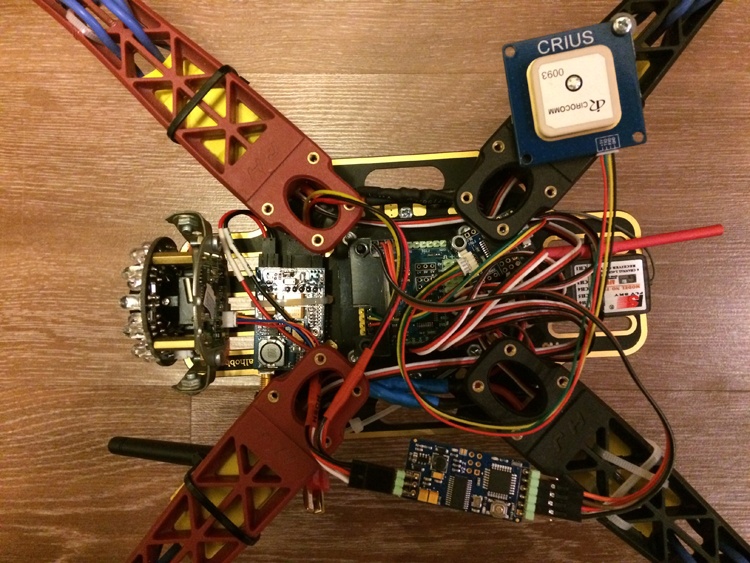

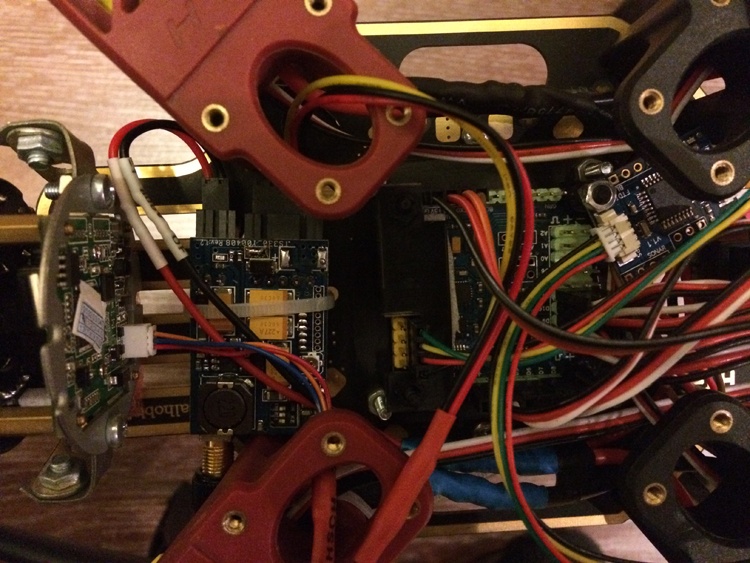

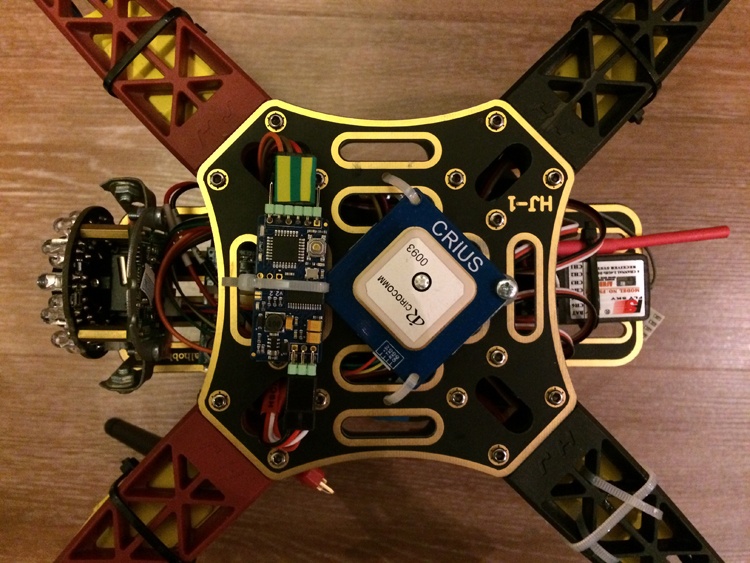

Модуль GPS NEO-6 подключаем к модулю I2C-GPS в разъём «GPS», а модуль I2C-GPS через разъём «FC» подключаем к MultiWii в разъём «I2C».

Установка FPV и телеметрии на квадрокоптер - 5

Установка FPV и телеметрии на квадрокоптер - 6

Установка FPV и телеметрии на квадрокоптер - 7

Установка FPV и телеметрии на квадрокоптер - 8

Проверка модуля GPS NEO-6 на работоспособность: подключаем модуль через программатор FTDI (GND к GND, RX к TX, TX к RX, +5V к VCC) к PC; запускаем на PC установленную программу «u-center» (ссылка на прогу в конце статьи); выбираем автоматическую скорость передачи данных -> нажимаем «Autobauding» (цифра «1»); выбираем COM порт, к которому подключен модуль GPS NEO-6 (цифра «2»); ждём..., если всё сделали правильно, через некоторое время начнут поступать данные от модуля GPS NEO-6 (цифра «3»), у меня уже через 3-4 мин. пошли данные.

Установка FPV и телеметрии на квадрокоптер - 9

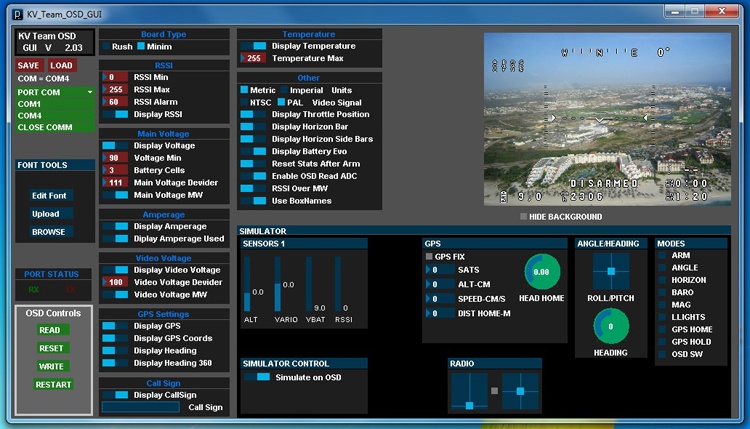

Прошивка телеметрии MAVLink-OSD: подключаем модуль через программатор FTDI (GND к GND, RX к TX, TX к RX, +5V к VCC) к PC; запускаем на PC программу «Arduino IDE»; открываем прошивку «KV_Team_OSD_2.3» (ссылка на прошивку в конце статьи) — запускать нужно файл KV_Team_OSD_2.3/KV_Team_OSD/KV_Team_OSD.ino; прошиваем… Далее нужно прошить шрифты; запускаем KV_Team_OSD_2.3/KV_Team_GUI; выбираем COM порт, к которому подключен модуль MAVLink-OSD; в блоке «FONT TOOLS» нажимаем «BROWSE», выбираем шрифт «KVTOSD_FMap_v1_Small.mcm», нажимаем «Upload» и ждём пока шрифты загрузятся, в процессе будет мигать индикатор «TX» в блоке «PORT STATUS»; Теперь в блоке «OSD Controls» нажимаем «READ» (прочитать данные с платы), вносим необходимые настройки для отображения нужной Вам информации на мониторе, нажимаем «WRITE» (записать на плату). P.S. — небольшое отступление, я перепробовал не один десяток прошивок для MAVLink-OSD, но во всех шрифты никак не хотели прошиваться, то ли это особенность этой платы, то ли помогло то, что прошивая шрифты из прошивки «KV_Team_OSD_2.3» я подал питание от аккума (12V) на «аналоговую часть» платы, а «цифровая часть» платы соответственно питается от 5V!

Установка FPV и телеметрии на квадрокоптер - 10

Установка FPV и телеметрии на квадрокоптер - 11

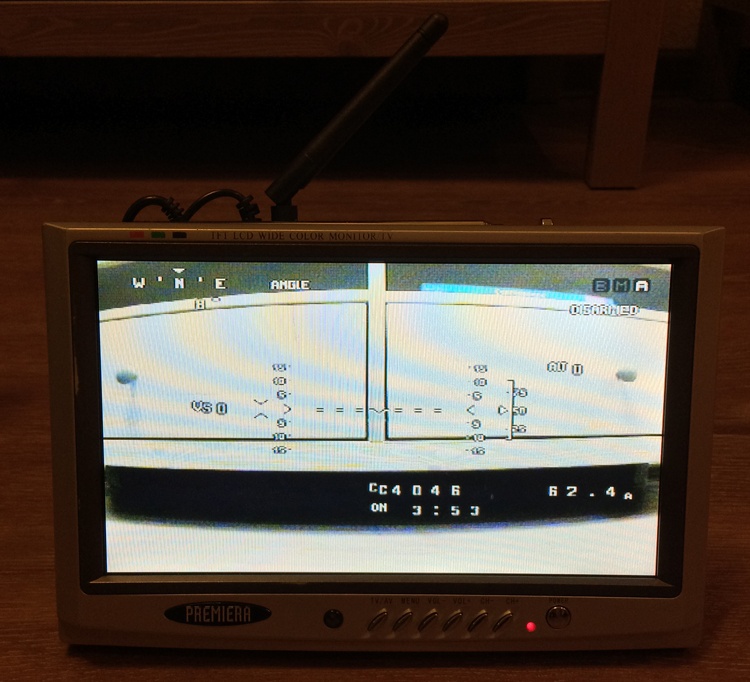

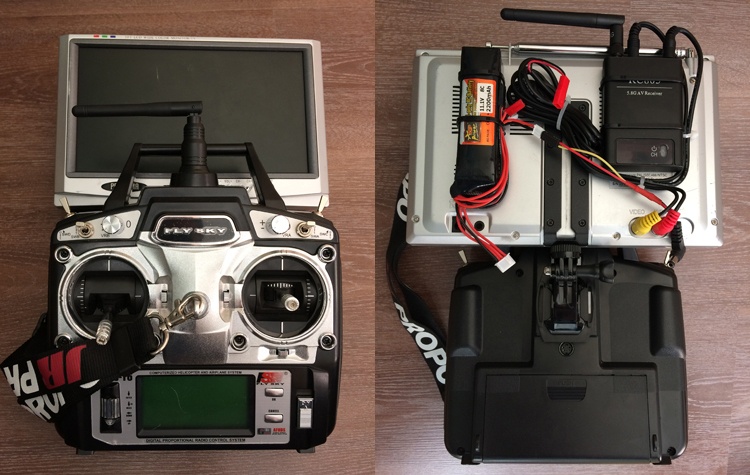

Подключаем приёмник RC805 к монитору и при желании крепим это всё на аппу. Помните, что для корректного видео сигнала, каналы на приёмнике/передатчике должны быть идентичны!

Установка FPV и телеметрии на квадрокоптер - 12

Установка FPV и телеметрии на квадрокоптер - 13

Ссылки для скачивания:

Программа u-center
Прошивка KV_Team_OSD_2.3

P.S. — статья была подготовлена более 2-х лет назад и благополучно забыта в черновике, возможно уже и не актуальна, но всё же решил опубликовать, строго не судите…
