QEMU-KVM и установка Windows

в 16:19, , рубрики: linux, qemu-kvm, Windows 8, виртуализация, виртуальная машина, Настройка Linux, Серверное администрирование, системное администрирование

Хотим мы того или нет, но программы, для которых необходима Windows, никуда из офисов не исчезли. В ситуации, когда их использование безальтернативно, лучше иметь виртуальную ОС, например для того, чтобы подключиться к аудио-конференции через Skype for Busyness.

QEMU-KVM и установка Windows - 1

В этой статье я расскажу, как можно с минимальными издержками установить гостевую ОС Windows на гипервизоре QEMU с помощью графического интерфейса virt-manager. Мы нанесем на карту все подводные камни и рифы, а жучков аккуратно посадим в банку.

Подготовка

Самый первый шаг — настройка параметров ядра. Обязательна поддержка KVM и vhost-net, желательна поддержка туннельных интерфейсов[1] и сетевого моста[2]. Полный список на Gentoo вики-странице QEMU.

Подготовьте дисковое пространство. Я выделил 70 GiB, и Windows 8.1 за пару месяцев использовала почти 50 GiB так, что для обновления до 10-й версии места на диске не хватило.

Далее, нам понадобится набор редхатовских драйверов virtio-win. Если у вас установлен RedHat, достаточно запустить

[root@server ~]# yum install virtio-win

и образ iso будет записан в каталог /usr/share/virtio-win/. Также можно его скачать с репозитариев Fedora.

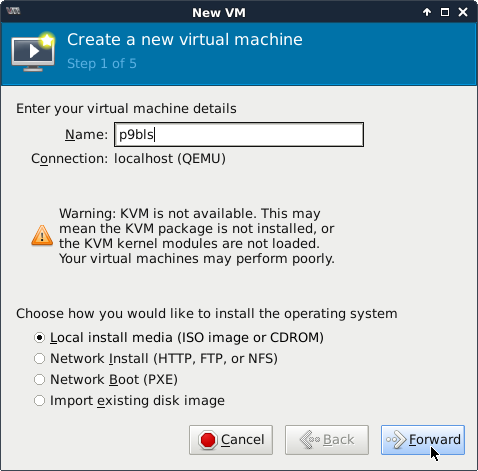

Убедитесь, что поддержка аппаратной виртуализация включена в BIOS/UEFI. Без этого KVM не будет активирован, а virt-manager выдаст вот такую ошибку.

QEMU-KVM и установка Windows - 2

В качестве проверки можно прочитать файл устройства.

(2:506)$ ll /dev/kvm
crw-rw----+ 1 root kvm 10, 232 ноя 9 02:29 /dev/kvm

Если файл не обнаружен, а опции ядра выставлены верно, значит дело в настройках BIOS/UEFI.
Устанавливаем нужные пакеты.

(5:519)$ sudo emerge -av qemu virt-manager

Для RedHat 7 достаточно установить только virt-manager, так как QEMU устанавливается по умолчанию.

[root@server ~]# yum install virt-manager

Дебианщикам надо установить пакет qemu.

root# aptitute install qemu

Можно теперь переходить к установке.

Запуск и инсталляция

Запускаем virt-manager и создаем новую виртуальную машину из локального хранилища.

QEMU-KVM и установка Windows - 3

Указываем путь к установочному iso образу Windows.

QEMU-KVM и установка Windows - 4

Далее, на 3-м и 4-м шаге будет выбор количества CPU, объем RAM и размер дискового пространства, после чего на 5-м шаге следует выбрать дополнительные конфигурации перед настройкой.

QEMU-KVM и установка Windows - 5

Окно дополнительных настроек нужно для того, чтобы выполнить финт ушами. Его смысл в том, чтобы добавить виртуальный флопарь с драйверами из набора virtio-win. Это даст возможность изменить тип жесткого диска: удалить диск с шиной IDE и добавить его же, но с шиной VirtIO. Подробно, в доках RedHat.

QEMU-KVM и установка Windows - 6

Прописываем драйвер /usr/share/virtio-win/virtio-win.vfd и добавляем виртуальный флоппи-диск. Затем переходим на вкладку [Шина] Диск № и проделываем финт с заменой шины диска: удаляем с IDE и добавляем с VirtIO.

QEMU-KVM и установка Windows - 7

Чуть не забыл сказать, для чего нужен этот фокус. Специалисты утверждают, что с шиной VirtIO, производительность диска ощутимо выше.

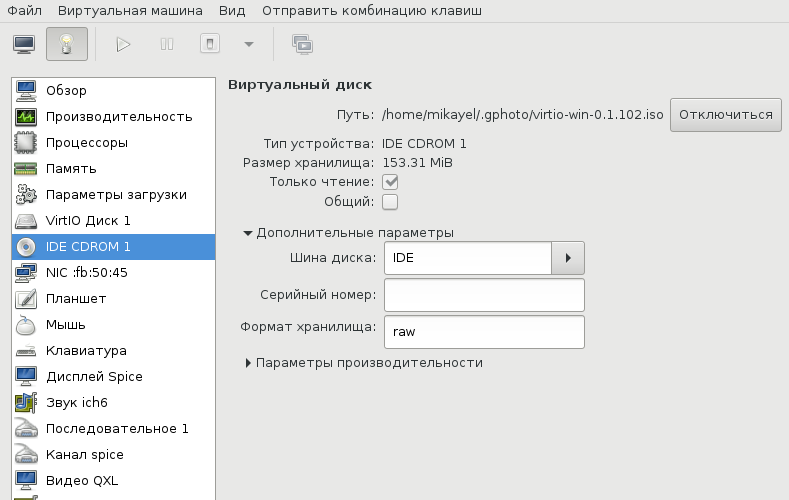

В принципе, уже можно начинать инсталляцию, но мы забыли добавить CD-ROM с драйверами virtio-win, а они нам пригодятся, когда диспетчер устройств засверкает желтыми иконками вопросительного знака.

QEMU-KVM и установка Windows - 8

Ну вот теперь можно начать установку.

QEMU-KVM и установка Windows - 9

Ну хорошо, начали мы установку. А что, если установщик Windows попросит сменить диск? Мне из-за этого пришлось пару раз прервать и начать всю карусель заново, но с вами такого уже не случится.

(qemu) change ide1-cd0 /tmp/windows_8.1_x64_disk2.iso

Драйвера и доводка

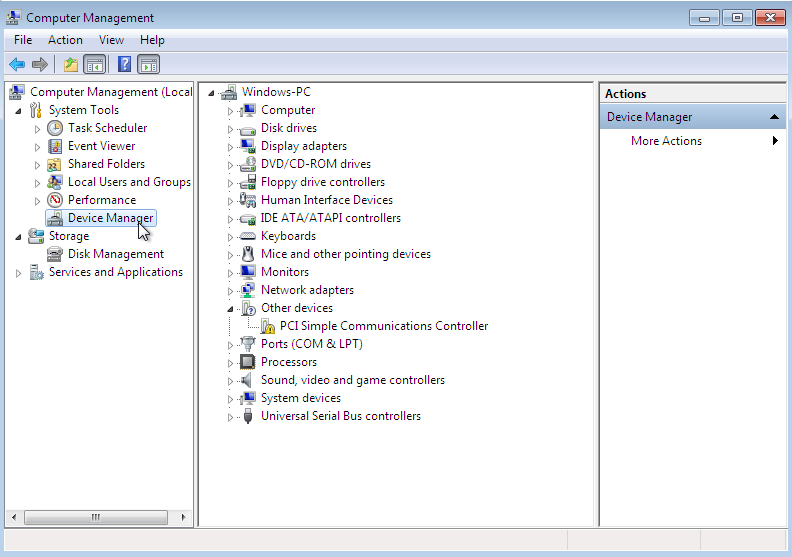

По окончанию процесса установки диспетчер устройств недосчитается некоторых драйверов. Предположительно, это могут быть:

Ethernet Controller
PCI Simple Communication Controller
SCSI Controller

Нужно скормить им драйвера из набора virtio-win, что подключены через IDE CD-ROM в предыдущем разделе.

QEMU-KVM и установка Windows - 10

Делается это стандартно: правой кнопкой на желтый знак вопроса, обновить драйвера, путь к файлам.

QEMU-KVM и установка Windows - 11

Вот весь список, а это соседняя страница RedHat доков, где установка драйверов показана подробнее.

  • Balloon, the balloon driver, affects the PCI standard RAM Controller in the System devices group.
  • vioserial, the serial driver, affects the PCI Simple Communication Controller in the System devices group.
  • NetKVM, the network driver, affects the Network adapters group. This driver is only available if a virtio NIC is configured. Configurable parameters for this driver are documented in Appendix E, NetKVM Driver Parameters.
  • viostor, the block driver, affects the Disk drives group. This driver is only available if a virtio disk is configured.

Оборудование

Тут постепенно начинается область безграничных возможностей и 101 способов сделать по-своему, поэтому я покажу, как это работает у меня, а вы можете настроить более точно под свои нужды.

QEMU-KVM и установка Windows - 12

У меня выбран дисплей Сервер Spice и звуковое устройство ich6. Нет, конечно, если у вас уйма времени и желание во всем разобраться до самых тонкостей — дерзайте и пробуйте альтернативные подходы, но у меня звук взлетел, вернее завибрировал, только с такими настройками. Во второй части, посвященной прогулке по граблям и отлову багов, я расскажу об этом подробнее. В закладке видео я выставил QXL, ибо с этой опцией, благодаря волшебному драйверу, мне удалось добиться нормального разрешения экрана.

Подключаться к ВМ можно разнообразно.

  1. Через графический интерфейс virt-manager
  2. Выбрать дисплей VNC-сервер и подключаться через vnc-клиента
  3. Установить Spice-клиента и подключаться через него
  4. К Windows можно подключиться через rdp, если включен терминальный сервер

У меня вариант 3, для Gentoo это программа spice-gtk

$ eix spice-gtk
[I] net-misc/spice-gtk
     Доступные версии:      0.31 ~0.32-r1 ~0.32-r2 **9999 {dbus gstaudio gstreamer gstvideo gtk3 +introspection libressl lz4 mjpeg policykit pulseaudio python sasl smartcard static-libs usbredir vala webdav PYTHON_SINGLE_TARGET="python2_7 python3_4" PYTHON_TARGETS="python2_7 python3_4"}
     Установленные версии:  0.31(16:05:41 18.06.2016)(gtk3 introspection pulseaudio python usbredir -dbus -gstreamer -libressl -lz4 -policykit -sasl -smartcard -static-libs -vala -webdav PYTHON_SINGLE_TARGET="python2_7 -python3_4" PYTHON_TARGETS="python2_7 python3_4")
     Домашняя страница:     http://spice-space.org https://cgit.freedesktop.org/spice/spice-gtk/
     Описание:              Set of GObject and Gtk objects for connecting to Spice servers and a client GUI

Сеть

Сеть для ВМ можно настроить по-разному, на Хабре умельцы уже об этом писали. Я перепробовал несколько способов, и в конце простота опять взяла вверх. Сама ВМ запускается из под рута[3], но графический интерфейс spice-gtk — из под обычного непривилегированного пользователя. Это позволяет решить дилемму: для сетевых опций нужны права рута, а для звукового демона pulseaudio, рут запрещен. Я пробовал навешать все права на обычного пользователя, но ничего не получалось, то pulse не пульсирует, то сеть не создается, там много а тут мало. В итоге решил так и доволен. Буду рад, если в комментариях будет найден лучший способ.

QEMU-KVM и установка Windows - 13

Такой простой выбор сетевых опций дает результат превосходящий ожидания. Создаются 3 дополнительных сетевых интерфейса: virbr0, virbr0-nic, vnet0.

$ ip addr
...
4: virbr0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 52:54:00:cc:2a:1e brd ff:ff:ff:ff:ff:ff
    inet 192.168.102.1/24 brd 192.168.102.255 scope global virbr0
       valid_lft forever preferred_lft forever
5: virbr0-nic: <BROADCAST,MULTICAST> mtu 1500 qdisc pfifo_fast master virbr0 state DOWN group default qlen 1000
    link/ether 52:54:00:cc:2a:1e brd ff:ff:ff:ff:ff:ff
11: vnet0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master virbr0 state UNKNOWN group default qlen 1000
    link/ether fe:54:00:fb:50:45 brd ff:ff:ff:ff:ff:ff
    inet6 fe80::fc54:ff:fefb:5045/64 scope link
       valid_lft forever preferred_lft forever

В iptables создается свод правил, вот основные:

$ sudo iptables -L
...
Chain FORWARD (policy ACCEPT)
target     prot opt source               destination
ACCEPT     all  --  anywhere             192.168.102.0/24     ctstate RELATED,ESTABLISHED
ACCEPT     all  --  192.168.102.0/24     anywhere

Windows ВМ:

C:Usersuser>ipconfig

Windows IP Configuration
Ethernet adapter Ethernet 2:

   Connection-specific DNS Suffix  . :
   Link-local IPv6 Address . . . . . : fe80::90c3:a458:6645:7b9a%7
   IPv4 Address. . . . . . . . . . . : 192.168.102.203
   Subnet Mask . . . . . . . . . . . : 255.255.255.0
   Default Gateway . . . . . . . . . : 192.168.102.1

Tunnel adapter isatap.{BD8F0DA4-92A8-42BD-A557-23AC89AED941}:

   Media State . . . . . . . . . . . : Media disconnected
   Connection-specific DNS Suffix  . :

Tunnel adapter IPHTTPSInterface:

   Connection-specific DNS Suffix  . :
   IPv6 Address. . . . . . . . . . . : 2620:0:a13:8a7:51af:79ae:92b8:828a
   Temporary IPv6 Address. . . . . . : 2620:0:a13:8a7:b49d:81fe:e509:16e7
   Link-local IPv6 Address . . . . . : fe80::51af:79ae:92b8:828a%15
   Default Gateway . . . . . . . . . :

Повторяю, все это libvirtd создает сам, ничего для этого делать не надо. В результате имеем нормальный роутинг между хостом и ВМ, можно обмениваться файлами по ssh / scp. Можно пойти дальше и создать шару на Windows, а на Linux хосте настроить samba, но мне это показалось избыточным.

В завершение

Трудно рассказать в одной статье обо всех аспектах Windows + QEMU/KVM, поэтому завершим в следующей. А там будет самый смак, командный интерфейс, разрешение экрана максимум 1024x768, Сцилла pulseaudio и Харибда сети, команда virsh и настройка ВМ из конфиг файла, фейл с tpm, двоичный синтаксис устройств и прочие тихие радости.


  1. TUN/TAP interfaces
  2. Ethernet bridging
  3. От английского root
