Эволюция технологий виртуализации сети в Linux

в 7:14, , рубрики: devops, DPDK, linux, qemu, vdpa, vduse, virtio, виртуализация, виртуализация сетей

С китайского языка я еще не переводил:) Но мимо статьи ребят из ByteDance, которые разработали технологию VDUSE, пройти не смог. И хотя в название авторы вынесли «технологии виртуализации сети», на самом деле эти технологии применимы и к другим типам устройств — например, к дискам и видеокартам. Статья последовательно разбирает, как и почему развивались технологии виртуализации устройств, параллельно объясняя, как эти технологии работают, какие у них есть сильные и слабые стороны.

Мы готовим материал о создании CSI-драйвера для Deckhouse Virtualization, который будет опубликован через неделю. Предлагаемый перевод послужит отличным введением и поможет быстрее разобраться в тонкостях виртуализации устройств.

Виртуализация оборудования — одна из важнейших и фундаментальных технологий в области облачных вычислений. Без нее не смогло бы работать ни одно «устройство» внутри виртуальных машин: ни сетевая карта, ни диск, ни клавиатура, ни мышь и т. п. В статье мы проследим развитие технологий виртуализации оборудования в Linux.

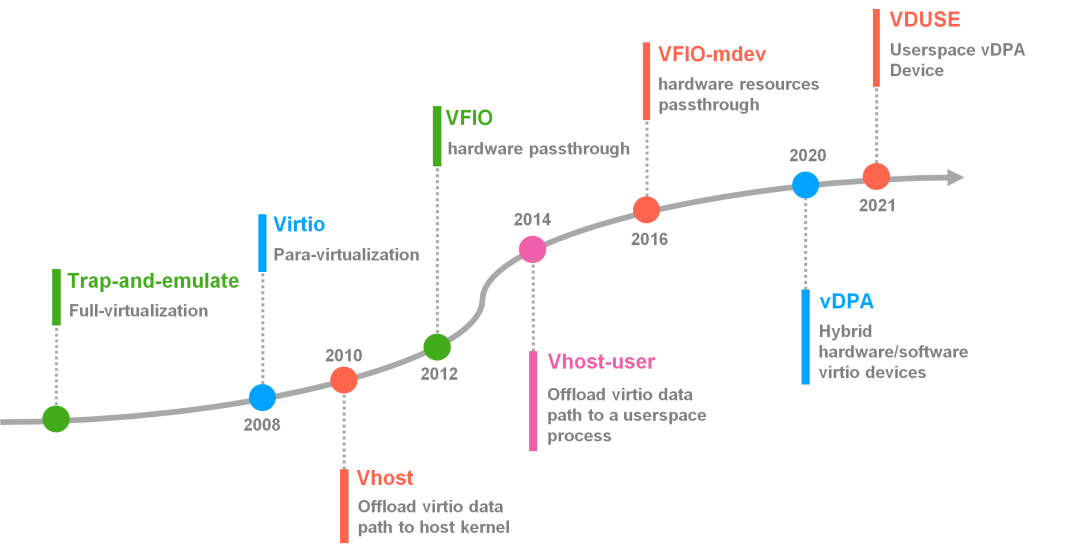

Эволюция технологий виртуализации сети в Linux - 1

Содержание

Trap-and-emulate

На ранних этапах развития виртуализации оборудования технологии эмуляции машин, например, QEMU, часто использовали полную виртуализацию оборудования. С помощью QEMU мы можем эмулировать полный набор регистров и процедур управления реальных устройств. Когда виртуальное устройство внутри виртуальной машины обращается к своим регистрам, инструкция перехватывается и обрабатывается QEMU. В итоге драйвер устройства внутри виртуальной машины работает с виртуальным устройством, как с реальным «железным», и может использоваться как есть, без каких-либо изменений (Прим. пер.: грубо говоря, можно скачать и использовать драйвер с сайта производителя конкретной модели реального устройства).

Схема работы метода trap-and-emulate

Схема работы метода trap-and-emulate

VirtIO

VirtIO — это уже технология паравиртуализации, которая была разработана для решения проблем с производительностью, присущих предыдущему подходу — trap-and-emulate. VirtIO была включена в основную ветку ядра Linux в 2008 году.

VirtIO не использует драйверы реальных устройств — вместо этого она определяет собственные драйверы, специально предназначенные для виртуальных устройств. В отличие от подхода trap-and-emulate, драйвер устройства VirtIO прекрасно знает, что оперирует виртуальным устройством, а не реальным. Это позволило избежать многочисленных ненужных операций MMIO/PIO, которые замедляли работу виртуальной машины при использовании trap-and-emulate из-за частых прерываний и обращений к ядру. Результат — повышение производительности ввода-вывода.

Механизм взаимодействия между драйвером VirtIO внутри виртуальной машины и виртуальным устройством, эмулированным QEMU, базируется на использовании общей памяти и кольцевой очереди. Базовая структура данных (split virtqueue) включает в себя два кольцевых буфера (avail ring и used ring), а также таблицу дескрипторов.

Узнать больше об устройстве технологии VirtIO можно из статей на английском языке:

• Buffers and notifications: The work routine (Red Hat)

• Introduction to VirtIO (Oracle)

Механика работы VirtIO схожа с DMA (Direct memory access). Внутри виртуальной машины драйвер VirtIO сначала записывает в дескрипторную таблицу адрес и длину буфера, который необходимо передать в память. После этого он записывает в кольцевой буфер доступных дескрипторов (avail ring) индекс дескрипторной таблицы, соответствующий этим дескрипторам, и уведомляет серверную часть VirtIO на хосте через механизм eventfd

Поскольку все эти кольцевые буферы (ring-buffer), таблица дескрипторов (descriptor table) и буферы находятся в общей памяти — виртуальная машина, по сути, является процессом пользовательского пространства (user space), а ее память может взаимодействовать с другими процессами, например, с теми, которые управляются SPDK, DPDK и т. д. — VirtIO Backend тоже может напрямую обращаться к участкам этой общей памяти, чтобы сначала получить адрес и длину буфера, а затем и прямой доступ к буферу.

После обработки запроса VirtIO Backend заполняет соответствующие буферы, записывает индексы дескрипторов в кольцевой буфер used ring и отправляет прерывание с помощью механизма eventfd для уведомления драйвера VirtIO внутри виртуальной машины.

Схема работы технологии VirtIO

Схема работы технологии VirtIO

Vhost

После появления технологии VirtIO устройства чаще всего эмулировались самим QEMU. Поэтому процесс передачи и приёма данных проходил непосредственно через QEMU, так как он эти данные обрабатывал, а затем передавал внутрь виртуальной машины. Однако со временем разработчики подметили, что при эмуляции сетевых карт передача и прием данных сначала проходит через QEMU, а затем опять требует выполнения дополнительных системных вызовов и прерываний ядра для фактической передачи и приема данных на аппаратном уровне. Возник вопрос: можно ли оптимизировать эту операцию, чтобы избежать лишних накладных расходов на переключение контекста между QEMU и ядром, а также дополнительного копирования данных?

В итоге в 2010 году сообщество разработчиков ядра Linux представило технологию vhost. Эта технология оптимизирует весь процесс за счет того, что data plane VirtIO (передающий уровень, плоскость данных) выносится в отдельный поток ядра (kernel thread), который занимается исключительно обработкой данных.

Таким образом, механизм коммуникации VirtIO изменился: драйвер виртуальной машины теперь взаимодействует не с потоком пользовательского процесса QEMU, который эмулирует устройство, а с отдельным потоком ядра, обслуживающим vhost. После того, как поток ввода-вывода ядра, который обслуживает vhost для конкретной виртуальной машины, получает пакет данных, он передаёт их напрямую в стек сетевых протоколов ядра и драйвер сетевой карты для обработки, устраняя потери на переключение контекста между процессом QEMU и ядром.

Эволюция технологий виртуализации сети в Linux - 4

VFIO

Масштабы облачных вычислений неуклонно росли, и пользователей перестала удовлетворять производительность, которую предлагали устройства, работающие по технологии VirtIO. В то же время все чаще возникала потребность в устройствах вроде GPU, которые сложно виртуализировать с использованием VirtIO. Так и появилась технология VFIO (Virtual Function I/O), которая была включена в основное ядро Linux в 2012 году. По сути, это фреймворк пользовательского пространства для драйверов устройств, то есть VFIO позволяет напрямую обращаться к драйверам устройств из процессов пользовательского пространства (user space), минуя ядро.

По сравнению с более ранним фреймворком UIO (Userspace I/O), VFIO способна эффективно использовать механизм аппаратного IOMMU (input/output memory management unit) для обеспечения безопасной изоляции процессов. Это позволяет использовать VFIO в облачных вычислениях, где необходима мультиарендность (multitenancy).

Эволюция технологий виртуализации сети в Linux - 5

На вышеприведенной схеме видно, что благодаря VFIO QEMU может непосредственно связать свое виртуальное PCI-устройство с физическим PCI-устройством и обеспечить между ними прямой канал передачи данных. Когда драйвер устройства внутри виртуальной машины обращается к пространству BAR (Base Address Register) виртуального PCI-устройства, это MMIO-обращение благодаря механизму EPT (Extended Page Tables) перенаправляется на адрес в пространстве BAR, соответствующий реальному физическому устройству, и для QEMU отпадает необходимость перехватывать это обращение. То есть драйвер виртуальной машины может напрямую обращаться к реальному физическому устройству практически без накладных расходов, что обеспечивает оптимальную производительность.

В то же время драйвер VFIO использует IOMMU для переадресации DMA и прерываний устройства. С одной стороны, это обеспечивает строгую изоляцию — одна виртуальная машина не может получить прямой доступ к памяти устройства другой виртуальной машины, поднятой на том же хосте. С другой стороны, это гарантирует, что устройство, выполняющее DMA, может получить прямой доступ только к конкретной физической памяти определенной для этой виртуальной машины через предоставленные ей виртуальные адреса. В то же время драйвер VFIO использует IOMMU для реализации перенаправления DMA и прерываний устройства.

Vhost-user

Хотя VFIO и обеспечивает виртуальным машинам производительность операций ввода-вывода, близкую к физической машине, у этой технологии есть недостаток: она не поддерживает горячую миграцию (live-миграцию). То есть виртуальная машина с VFIO-устройствами не может быть смигрирована так же просто, как и виртуальная машина с обычными VirtIO-устройствами. Это привело к разработке новых технологий виртуализации устройств, которые одновременно были бы столь же производительными как VFIO и столь же гибкими как VirtIO.

Одной из таких технологий как раз и стала vhost-user, представленная в сообществе QEMU в 2014 году. Модель потоков QEMU и vhost не оптимизированы для работы с операциями ввода-вывода, а традиционный подход с выделением отдельного потока под обработку I/O-запросов для каждой виртуальной машины не всегда является оптимальным с точки зрения системы в целом. Поэтому в рамках технологии vhost-user разработчики предложили новый подход: вынести data plane VirtIO-устройств в отдельный процесс пользовательского пространства (user space).

Поскольку это отдельный процесс, он не ограничивается моделью потоков, которая традиционно используется в QEMU и vhost (QEMU выделяет под каждое устройство отдельный поток). А значит, этот процесс можно организовать и реализовать так, как нам удобно. Более того, такой процесс может обрабатывать I/O-запросы сразу от нескольких виртуальных машин в режиме 1:M, то есть когда один процесс (сервер) может обслуживать запросы от нескольких клиентов (виртуальных машин). И это уже куда более эффективный и масштабируемый подход к обработке I/O-запросов от виртуальных машин.

По сравнению с vhost, когда процесс выполняется в пространстве ядра (kernel space), пользовательские процессы обладают большей гибкостью в контексте управления и обслуживания. Фреймворк vhost-user быстро привлек внимание сообщества и стал фундаментом для построения новых моделей обслуживания I/O-запросов виртуальных машин, таких как SPDK и OVS-DPDK. Их особенность — драйверы, работающие в пользовательском пространстве, с которыми программы могут взаимодействовать, минуя ядро. Кроме того, в ходе работы эти драйверы не ожидают сообщений о завершении операций, а самостоятельно опрашивают устройства (polling).

Эволюция технологий виртуализации сети в Linux - 6

VFIO-mdev

В реальных сценариях использования у технологии VFIO проявляется еще одно ограничение, помимо отсутствия поддержки горячей миграции (live-миграции): одно устройство может быть передано только одной виртуальной машине, что не позволяет обеспечить совместное использование ресурсов. Технология SR-IOV в некоторой степени может решить эту проблему — она позволяет разделить одно физическое PCI-устройство на несколько Virtual Function-устройств и передать их сразу нескольким виртуальным машинам.

Однако большинство устройств не имеет поддержки SR-IOV (она должна обеспечиваться на аппаратном уровне), поэтому в 2016 году сообщество разработчиков ядра Linux включило в ядро фреймворк VFIO-mdev. Он предоставляет стандартизированный интерфейс, благодаря которому можно реализовать разделение физических ресурсов на программном уровне (в драйвере), а после этого передать их в несколько виртуальных машин с помощью VFIO.

Технология VFIO-mdev в основном реализована в ядре и представляет собой шину виртуальных устройств (mediated device), которая расширяет встроенный в ядро фреймворк VFIO. Она добавляет поддержку таких виртуальных устройств, как mdev (mdev bus driver). И если раньше можно было работать с данными, используя BAR-пространства аппаратных PCI-устройств, то теперь с данными можно работать как напрямую из физического устройства, так и через интерфейс виртуальных устройств, определенный драйвером mdev. (Прим. пер.: То есть теперь существует два сценария. В первом сценарии  PCI-устройство представляет своё  BAR-пространство, и это пространство используется QEMU для работы с этим устройством (классический VFIO). Во втором сценарии драйвер устройства представляет  виртуальное устройство (mdev), которое имеет схожий интерфейс для взаимодействия с BAR-пространством и с которым QEMU умеет работать).

Например, если нам необходимо разделить ресурсы PCI-устройства, мы можем реализовать соответствующий драйвер устройства mdev: отрезать от BAR-пространства физического устройства отдельные части объемом кратным размеру страницы 4 КБ и отдавать их как mdev-устройства для использования разными виртуальными машинами.

Эволюция технологий виртуализации сети в Linux - 7

vDPA

VFIO и VirtIO долгое время оставались наиболее популярными технологиями виртуализации устройств. VFIO может напрямую предоставлять аппаратные ресурсы для использования виртуальными машинами и обеспечивать оптимальную производительность. А вот у VirtIO производительность немного ниже, зато эта технология более гибкая. Конечно же, есть соблазн объединить преимущества обеих технологий. Именно поэтому в 2020 году в основную ветку ядра Linux был включен фреймворк vDPA (VirtIO Data Path Acceleration).

vDPA представляет собой набор устройств, в котором data plane (уровень данных) строго соответствует спецификации протокола VirtIO (как мы описывали в соответствующем разделе этой статьи), а вот реализация control plane (управляющий уровень): например, адреса памяти кольцевого буфера (ring buffer) и дескрипторной таблицы (descriptor table), методы уведомления драйвера об изменениях, функции, которые поддерживает устройство, а также то, как всё это воплощено в драйвере — остается на усмотрение производителя устройства и может не следовать протоколу VirtIO. Это позволяет снизить сложность производства подобных устройств.

Фреймворк vDPA, который по своей сути аналогичен VFIO-mdev, также реализует шину виртуальных устройств (vDPA device). Однако в отличие от VFIO-mdev, устройства, виртуализированные с помощью фреймворка vDPA, могут использоваться как виртуальными машинами, так и хост-машиной (например, контейнерами).

Это становится возможным благодаря тому, что data plane vDPA-устройств соответствует протоколу VirtIO, а значит, драйвер VirtIO на хост-машине способен обращаться к подобным устройствам напрямую. Кроме того, этот фреймворк расширяет подсистему vhost в ядре, предоставляя функциональность, аналогичную VFIO: он позволяет предоставлять виртуальной машине прямой доступ к аппаратным ресурсам, которые используются для обмена данными с устройством vDPA (кольцевой буфер, таблица дескрипторов, регистр doorbell и т. д.). И когда драйвер VirtIO в виртуальной машине осуществляет обмен данными, он может напрямую обращаться к аппаратным ресурсам — без необходимости использовать подходы вроде vhost или vhost-user

Еще более важно то, что если нам нужна поддержка live-миграции, QEMU может гибко переключаться на программную эмуляцию и обеспечивать успешное выполнение горячей миграции, так как драйвер виртуальной машины является обычным  VirtIO-драйвером. Таким образом, фреймворк vDPA обеспечивает оптимальную производительность при сохранении гибкости устройств VirtIO, а также унифицирует стек I/O для виртуальных машин и контейнеров.

Эволюция технологий виртуализации сети в Linux - 8

VDUSE

Фреймворк vDPA позволил решить старые наболевшие проблемы, связанные с технологией виртуализации устройств в сценариях использования виртуальных машин, а также, что немаловажно, принес технологию VirtIO в мир контейнеров. Однако в этом фреймворке все же оставалась проблема — необходимость поддержки со стороны физических устройств. А между тем, технологии VirtIO, vhost, vhost-user работают именно на программном уровне и не зависят от «железа».

Естественно, возникает вопрос: а можно ли и в фреймворке vDPA использовать программно-определяемые устройства? Для решения этой задачи и была разработана технология VDUSE. С ее помощью мы можем создать в пользовательском пространстве программно-определяемое устройство vDPA и подключить его к подсистемам VirtIO или vhost через тот же фреймворк vDPA. Это позволяет использовать такие устройства как  в виртуальных машинах, так и в контейнерах.

Эволюция технологий виртуализации сети в Linux - 9

Эта технология была разработана нами (ByteDance), и мы официально представили ее Linux-сообществу в октябре 2020 года. На сегодняшний день наша реализация VDUSE уже включена в основное ядро Linux и будет представлена в версии Linux 5.15 (Прим. пер.: эта версия ядра вышла осенью 2021 года). Кроме того, мы планируем представить наше решение на высокопрофильной конференции виртуализации KVM Forum, которая пройдет 15 сентября 2021 года (Прим. пер.: уже есть видео доклада).

Заключение

В течение нескольких десятилетий технология виртуализации устройств Linux постоянно развивалась в разных направлениях: начиная с обслуживания виртуальных машин и поддержки контейнеров — и заканчивая сочетанием программного и аппаратного подходов, которые позволили достичь максимальной производительности и гибкости. Благодаря лавинообразному росту популярности облачных технологий и содействию крупных вендоров аппаратного обеспечения продолжают появляться новые удивительные технологии, которые объединяют софт и «железо».
