Самонадеянный NAS

в 14:27, , рубрики: NAS, Компьютерное железо, Сетевые технологии

Быстро сказка сказывалась, да долго дело делалось.

Более полутора лет назад, захотелось собрать собственный NAS, а началом, для сбора NASа, послужило наведение порядка в серверной комнате. При разборе кабелей, корпусов, а так же, переселении лампового 24 дюймового монитора от HP на свалку и прочего, прочего, был найден кулер от Noctua. Из которого, путём неимоверных усилий, изъял два вентилятора – 120 и 140 мм. 120 мм вентилятор почти сразу же, уехал в домашний сервер, так как, тихий и мощный. А вот, что делать со 140 мм вентилятором, мыслей пока не было. Поэтому, отправился он прямиком на полку – в запас.

Где-то, через две недели после наведения порядка, закупили в компанию NAS от Synology, модель DS414j. Тогда ещё подумал, а зачем два вентилятора, если можно один и большой. Вот, собственно, с этого и родилась идея — сделать NAS c одним большим и тихим вентилятором.

Итак, это была присказка, а теперь сказка.

Так как, опыт работы с напильником был, ещё ранее встраивал в домашний сервер корзину на шесть дисков, то, примерно представил очертания будущего NASа. Анфас – большой и тихий вентилятор с решёткой, профиль – правильный прямоугольник, по размерам чуть больше двухдисковой корзины. А всё остальное, по максиму гармоничное и не выпирающее.

И закипела работа … на год.

Проектирование и ещё раз проектирование, перед началом работ, убеждаюсь в этом, уже в который раз. Но, так как, это хобби, и дедлайн практически невозможен, то делал и импровизировал, и снова делал, и снова импровизировал, и так до работающего состояния.

Итак, с чего начать и какие материалы использовать?

Решено было использовать алюминиевые уголки и алюминиевые пластины, так как они, в меру прочные, лёгкие, а главное, изделия из алюминия податливы для экспериментов. Далее, закупил уголок алюминиевый 20х20х1 см, 2 м и лист рифленый АМг2 1.5х600х1200 мм. Из листа, в будущем, ещё планировал сделать стенки корпуса для сервера виртуальных машин. Так вот, начало на фото.

Самонадеянный NAS - 1

Внешний вид, конечно, не ахти. Но главное, функционал, чего потом хватило с избытком.

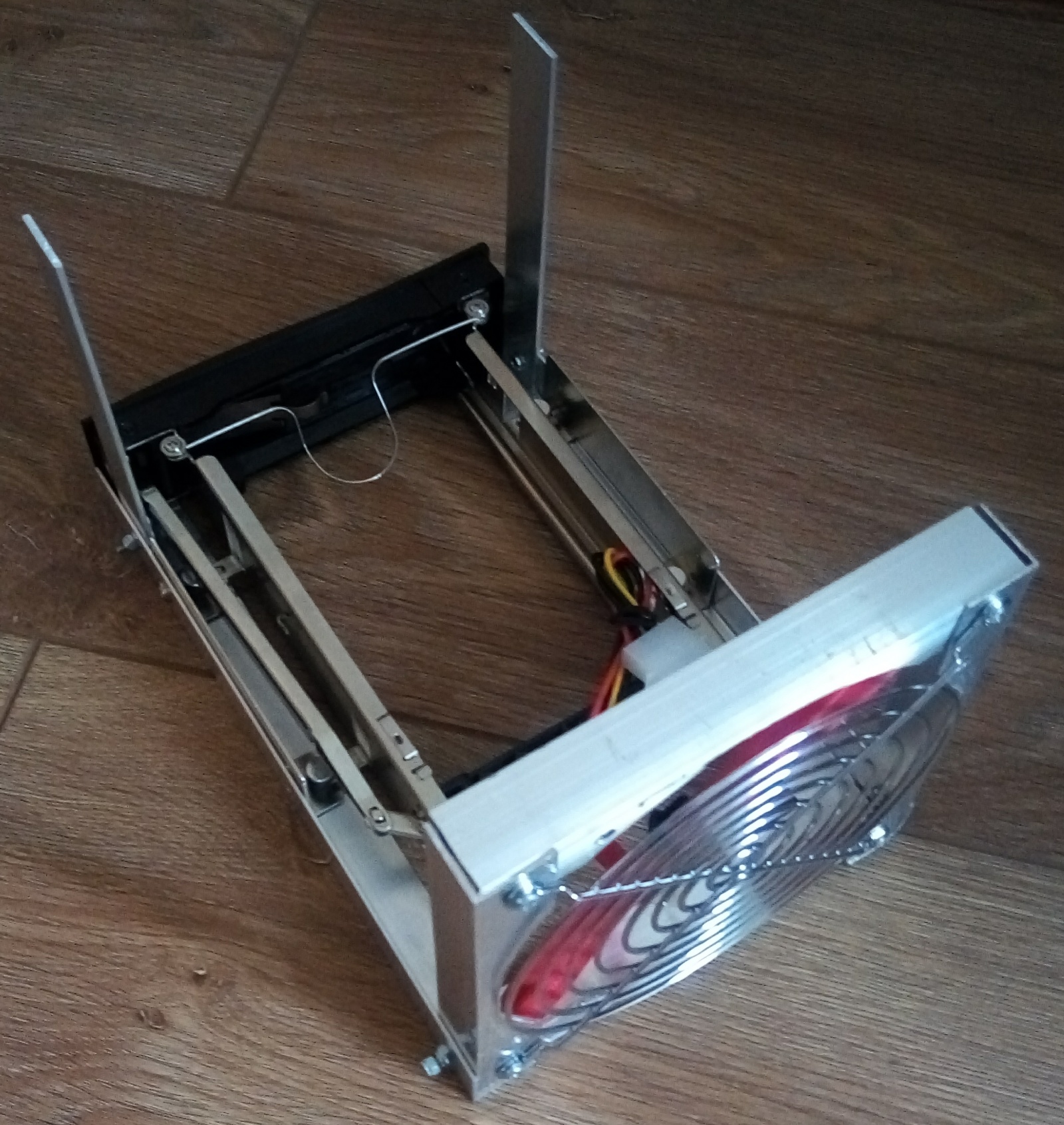

Самонадеянный NAS - 2

По размерам, будущего NASa, ориентировался на размеры 140 мм вентилятора, двух корзин под 3,5 диски и блока питания. Размер платы «умной части» NASa не играл большого значения, так как, по сравнению с другими комплектующими был довольно таки мал. И, думал, куда-нибудь, его всё равно получится прикрутить.

Что в последствии и получилось, плата «умной части» NASa заняла своё место.

А пока, работа по размещению элементов NASa проходила, в голове рождался будущий корпус для сервера виртуальных машин, но, об этом в следующей статье.

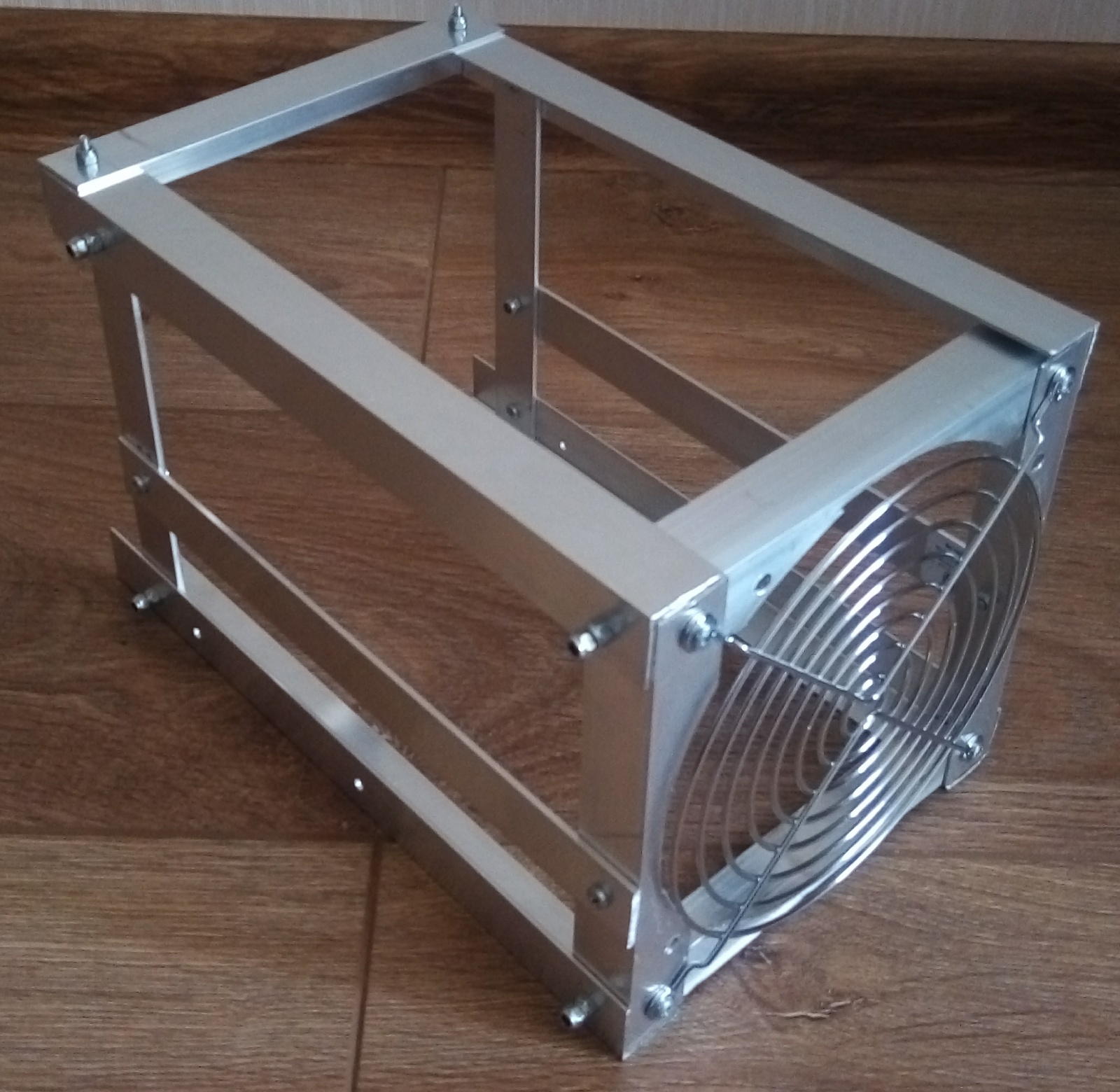

Путём отрезания, просверливанием отверстий и соединением воедино, наконец-то удалось собрать годный параллелепипед.

Самонадеянный NAS - 3

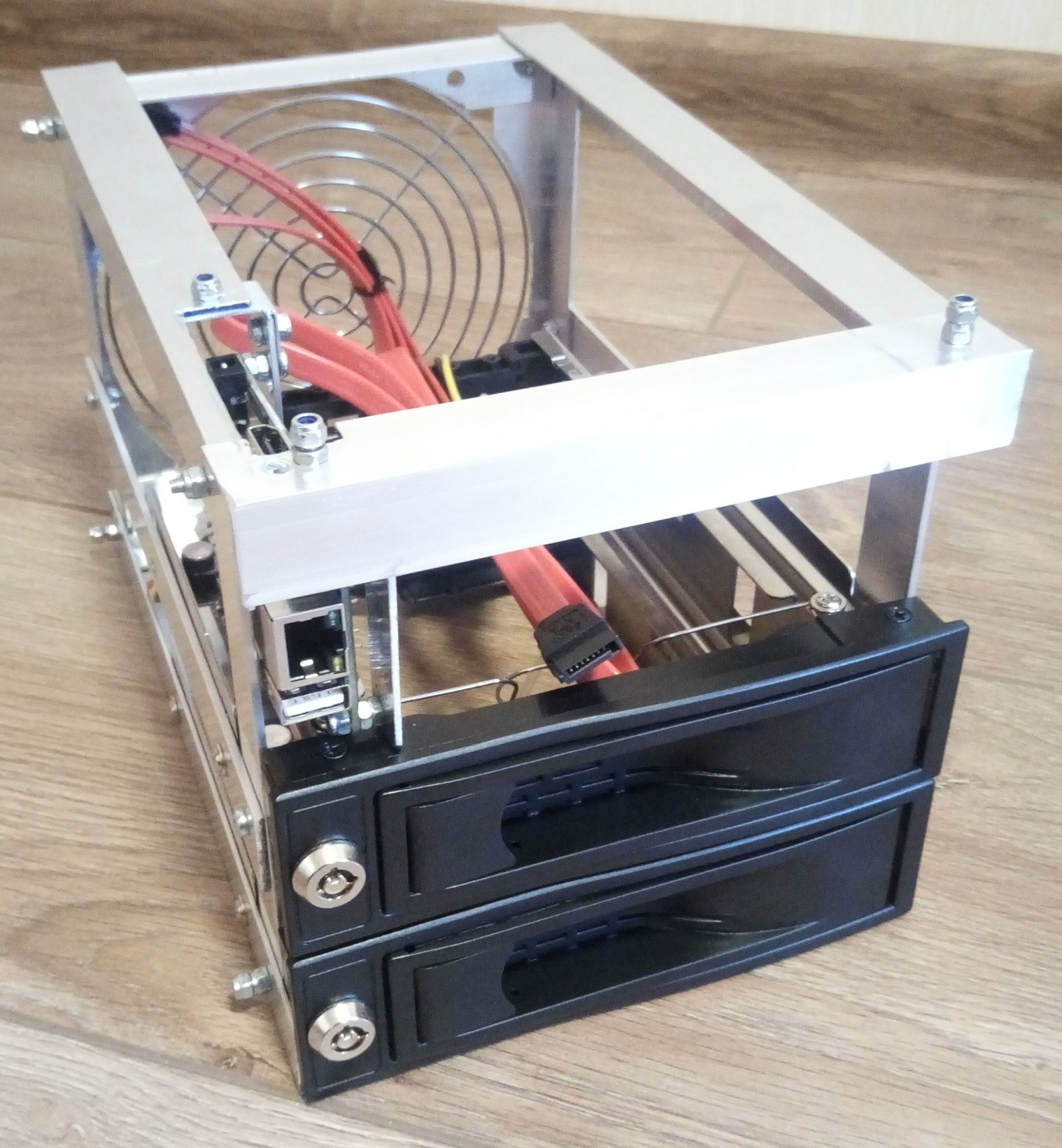

Подумал, что для первой практической работы, по изготовлению NASa, вполне нормально. И начал, все комплектующие расселять по местам, корзины для дисков поселил внизу, блок питания наверху. Хотя, в настоящее время, NAS стоит по другому, блок питания находится внизу.

Самонадеянный NAS - 4

И как говорил ранее, производство NASa заняло продолжительное время, прежде всего это было связано с долгой доставкой и подборкой по характеристикам и ценам: корзин для дисков, блока питания, конвертеров USB-to-SATA, платы «умной части» NASa. Потом ещё понадобились «Г» образные кабели, которые тоже заказывал в том же крупном, ну очень крупном, магазине электроники. Так как, для питания SATA-дисков прекрасно хватает 5В и 12В, то блок питания выбрал двухканальный: 5В и 12В, мощностью 75 Вт. Провода для питания от клемм «5В» и «12В» использовал от старого стандартного компьютерного блока питания, а для подачи 220В отрезал гнездовой разъём C13 и проводами подключил к клеммам «АС».

И вот итог, все комплектующие собраны в корпусе.

Самонадеянный NAS - 5

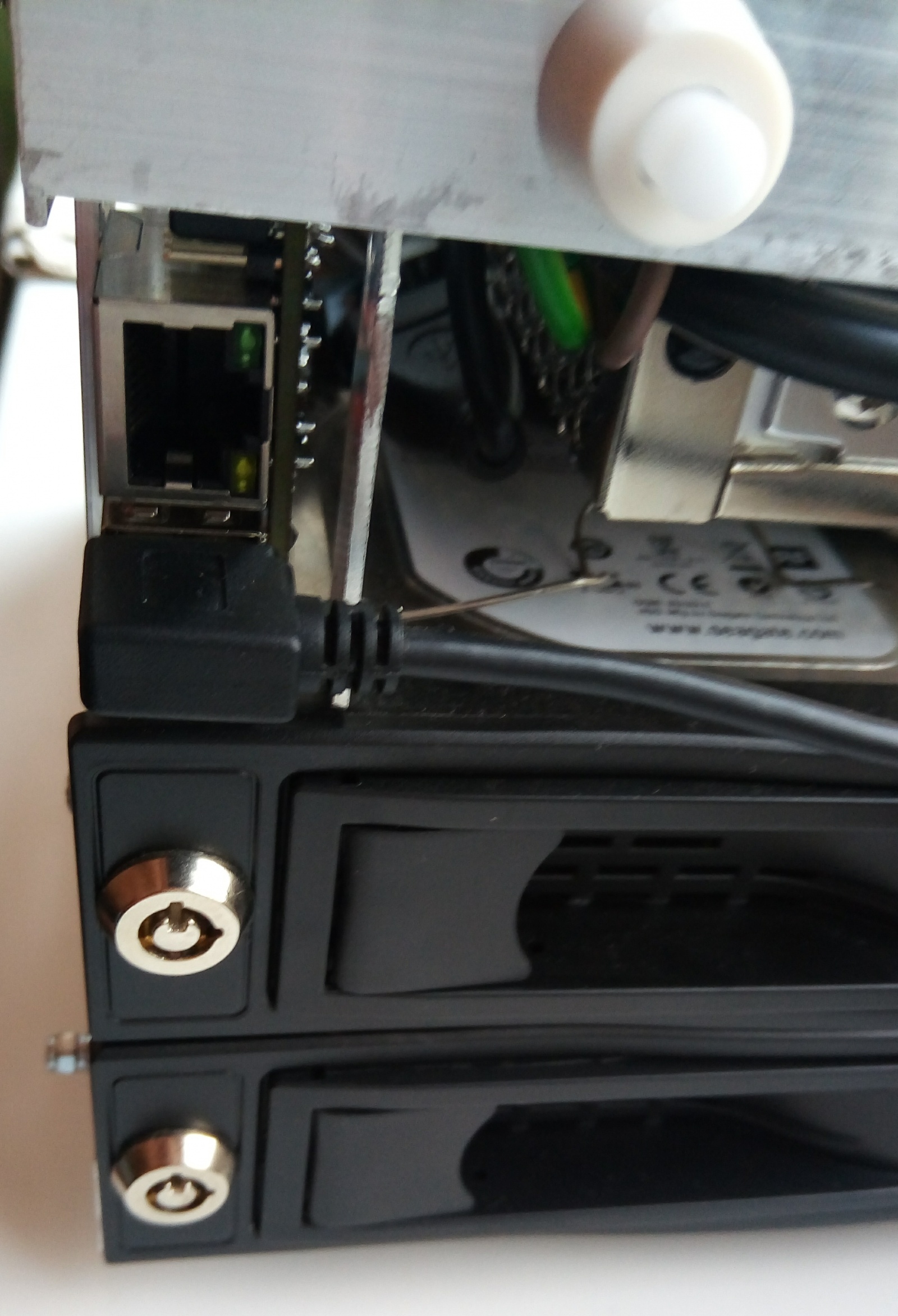

Если смотреть на устройство со стороны корзин для дисков, то для «умной части» NASa нашлось подходящее место, слева от блока питания и над корзинами с дисками.

Самонадеянный NAS - 6

Так что же, было использовано для «умной части» NASa? Особо глазастые, смогли разглядеть на фото, и да, это OrangePiOnePlus.

Самонадеянный NAS - 7

Мне эта плата, в первую очередь, понравилась соотношением цены и начинки. Так как, NAS в дальнейшем не планировал использовать по другому назначению, кроме как хранилище файлов, то и плату выбирал именно для этого устройства. Два порта USB под два диска, сетевой 1G-порт, слот под SD-карту и 1Гб оперативной памяти – всё что нужно и ничего лишнего.

На SD-карту, на 2Гбайта, залил образ серверной Ubuntu 16.04, система загрузилась и начал тестирование. Тестирование заключалось в копировании по сети на NAS, с него и между дисками.

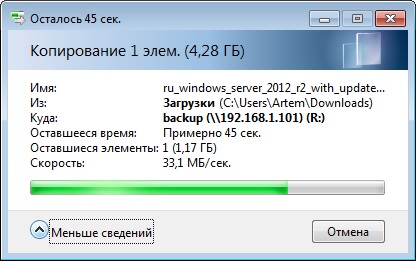

Копирование в NAS.

Самонадеянный NAS - 8

Копирование из NAS.

Самонадеянный NAS - 9

Копирование между дисками в NAS.

Самонадеянный NAS - 10

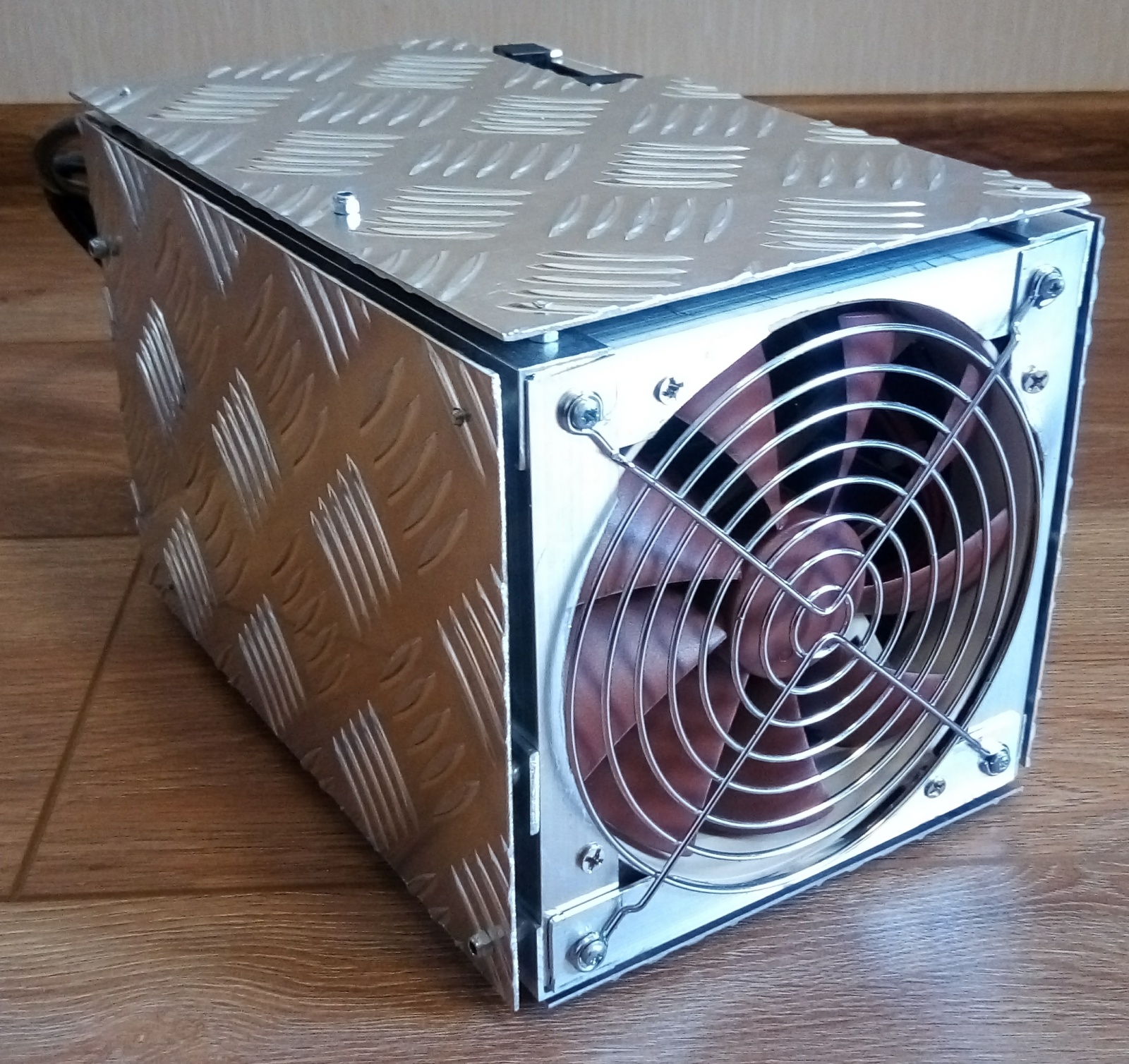

А вот и законченный вариант NASа, который уехал в дальний и тёмный угол шкафа.

Самонадеянный NAS - 11

Подводя итог, скажу следующее, вот уже более полугода, NAS выполняет роль бэкапного хранилища и радует своей работой – он тих, скромен по питанию, надёжен. Про надёжность замечу, что в первый месяц работы NASa, перестал видеться один диск. Но система работала и данные каждую ночь сохранялись. Сначала грешил на винчестер, но по замене на другой, заведомо исправный, чуда не случилось, диск продолжал не видеться. Следующий элемент на замену, был конвертер USB-to-SATA, и да, Чудо произошло, диск увиделся и старый, и тот который предназначался для замены.

На этом сказочке конец.
