NeoPixel + ESP8266 + PLYWOOD = WALL LAMP «BATMAN» (part 1)

в 16:30, , рубрики: Без рубрики

Номинант на премию «БОМЖ-ПРОЕКТ ГОДА» 2020

Практически готовый светильник
Практически готовый светильник

Весной, 2020 сидя дома на карантине (да ещё и без работы), решил взять небольшую халтурку в виде изготовления настенного светильника для фаната Тёмного рыцаря. Что из этого получилось — читайте под катом.

P.S. Осторожно, много картинок!

Сразу скажу, что на весь проект изначально было заложено 7 дней, однако из-за сложностей, вызванных карантинными ограничениями, всё было выполнено за 14 дней.

Что ж, начнём.

  • Халтура состояла в изготовлении настенного светильника «Бэтмен», с управлением по ви-фи с телефона

Введите описание картинки
Введите описание картинки
  • В виде заготовки под будущий светильник была принесена с помойки найдена куплена фанера толщиной 12мм и размером 1050х500мм:

"Сырец" под будущий настенный светильник
"Сырец" под будущий настенный светильник
  • Нужный рисунок был распечатан на листах А4 и наклеен на фанеру для дальнейшей обводки контуров:

Прикладываем к фанере распечатанный рисунок
Прикладываем к фанере распечатанный рисунок
После подрезки и проклейки получаем готовый шаблон для обводки контура
После подрезки и проклейки получаем готовый шаблон для обводки контура
  • В итоге светильник должен получиться примерно 900х470мм. После того как я обвёл края рисунка курвиметром старой шариковой ручкой, а потом уже прошёлся карандашом по выдавленной в фанере бороздке, у меня получилось что-то такое:

Фанера с нанесённым контуром будущего светильника
Фанера с нанесённым контуром будущего светильника

P.S.S Важно сказать, что к моменту выполнения халтуры весь мой электроинструмент был отдан родственникам по случаю ремонта, и в наличии у меня остался только ручной инструмент. Так что за кадром осталась куча душевной и физической боли, сопровождавшей проект с первого до последнего дня :)

  • Итак, после того, как контуры были нанесены, я взял ножовку и откромсал наиболее крупные куски фанерного листа:

Отрезая лишнее…
Отрезая лишнее…

P.S.S.S Отдельной мастерской у меня в наличии тоже нет, работать на улице было нельзя из-за запрета выходить на улицу без ветсправок, а значит пришлось модернизировать свой компьютерный стол по последнему слову столярной техники. Для этого мне была выделена старая простыня (держали для гостей, не иначе), были взяты дешёвые китайские струбцины и ручной лобзик. «Так закалялась сталь»…

  • После того как стол был подготовлен к работе, ручным лобзиком я начал удалять все лишние куски (Микеланджело, привет!):

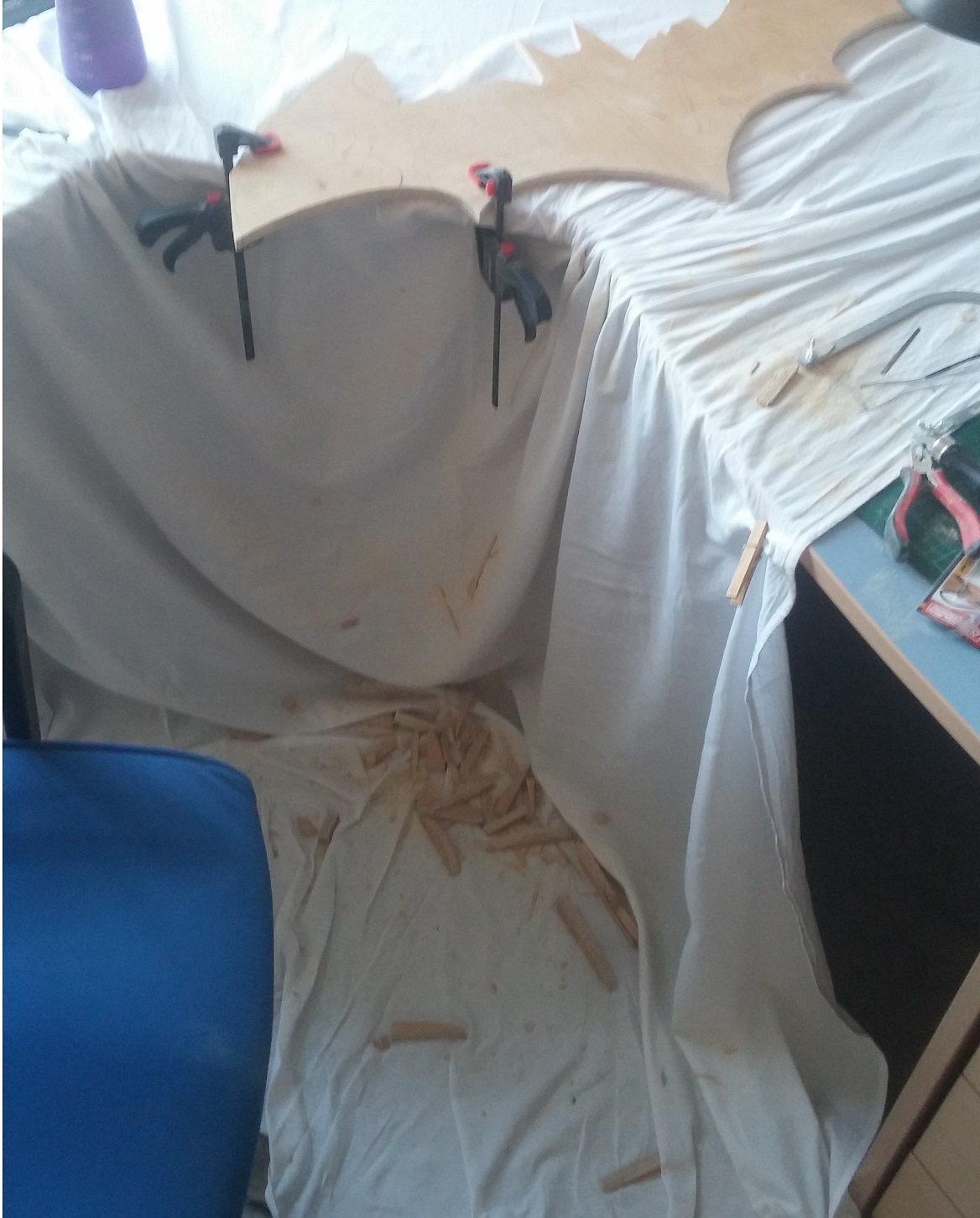

Использование компьютерного стола под верстак. Идея так себе, ибо края в нескольких местах покрошились.
Использование компьютерного стола под верстак. Идея так себе, ибо края в нескольких местах покрошились.
Введите описание картинки
Введите описание картинки
Тонкий слой деревянной пыли лёг на всё в радиусе комнаты, а "осколки" фанеры удачно легли в заранее подготовленный карман. Однако, для борьбы с пылью в какой-то момент я начал использовать пульверизатор. Помогало слабо, но лучше, чем ничего :)
Тонкий слой деревянной пыли лёг на всё в радиусе комнаты, а "осколки" фанеры удачно легли в заранее подготовленный карман. Однако, для борьбы с пылью в какой-то момент я начал использовать пульверизатор. Помогало слабо, но лучше, чем ничего :)

P.S.S.S.S Если вы всё-таки будете работать ручным лобзиком, то, как и у меня, у вас может возникнуть вопрос о том, а нахрена оно мне всё это надо? как же натягивать полотно в зажимах и какой стороной должны располагаться зубья?

Зубья полотна направлены от левого края в сторону рукоятки
Зубья полотна направлены от левого края в сторону рукоятки

Всё очень просто:

  1. Ручной лобзик рассчитан на движение сверху вниз, значит рукоятка лобзика должна находиться снизу, за неё вы будете тянуть лобзик перпендикулярно подопытной поверхности.

  2. Раз ход лобзика сверху вниз, то и зубья должны смотреть вниз, в сторону рукоятки

  3. После того как определились с направлением, пришло время установить само полотно (полоска, которая имеет зубья и отвечает за «пиление»). Зажимаем один конец полотна в зажиме, ближнем к рукоятке. Располагаем полотно как можно ближе к зажимному винту и затягиваем его.

  4. Теперь ослабляем винт на другом конце лобзика, заводим полотно и вот тут надо слегка надавить на верхнюю гибкую часть и в таком положении затянуть винт с полотном. В результате, после того, как вы отпустите придавленный зажим, он вернётся на своё место, тем самым создав нужный натяг полотна. В противном случае полотно будет «играть» и постоянно рваться! (я это говорю после порванных 10-15 полотен :)

Ну-с, продолжим.

  • Извратившись максимально я смог дотянуться до всех удобных и неудобных мест, и моя заготовка стала выглядеть как-то так:

Готов нижний край заготовки
Готов нижний край заготовки
  • Внимательный читатель наверняка уже задался вопросом: «А на кой там эти буквы? Когда ты их уже будешь красить?» Отвечаю: «Я не буду их красить, я буду их вырезать!» Для этого вооружаюсь новой партией полотен для лобзика и в путь!

Время разделять и…
Время разделять и…
… собирать
… собирать
Запаситесь терпением, оно вам пригодится :)
Запаситесь терпением, оно вам пригодится :)
  • Спустя полтора-два дня резки получаю нужный мне результат:

Полностью выпиленная заготовка, сложенная "лицом" вниз
Полностью выпиленная заготовка, сложенная "лицом" вниз
  • Что ж, пришло время для самого интересного — заливки всех пустот эпоксидной смолой! Не считайте за рекламу, но в условиях карантина и отсутствия денег «лучиком света» стали вот эти ребята, которые в течение 3 часов привезли смолу ко мне домой! Цена и качество меня очень порадовали! Взял сразу литр, получив колер в подарок!

Использованная в проекте эпоксидная смола оставила только положительные эмоции
Использованная в проекте эпоксидная смола оставила только положительные эмоции
  • Для того чтобы залить светильник смолой, надо его подготовить. Для начала стянул все части с тыльной стороны огрызками МДФ (ничего другого в подъезде под рукой не оказалось):

Стягиваем части светильника между собой
Стягиваем части светильника между собой
  • Лицевую сторону решил заклеить пластиковыми заглушками. Как такового пластика у нас дома не много (ну, ладно, его до хрена, но он не подходил по форме), поэтому я нарезал бокс из FixPrice на куски, а уже каждый из этих кусков вырезал под каждую конкретную букву:

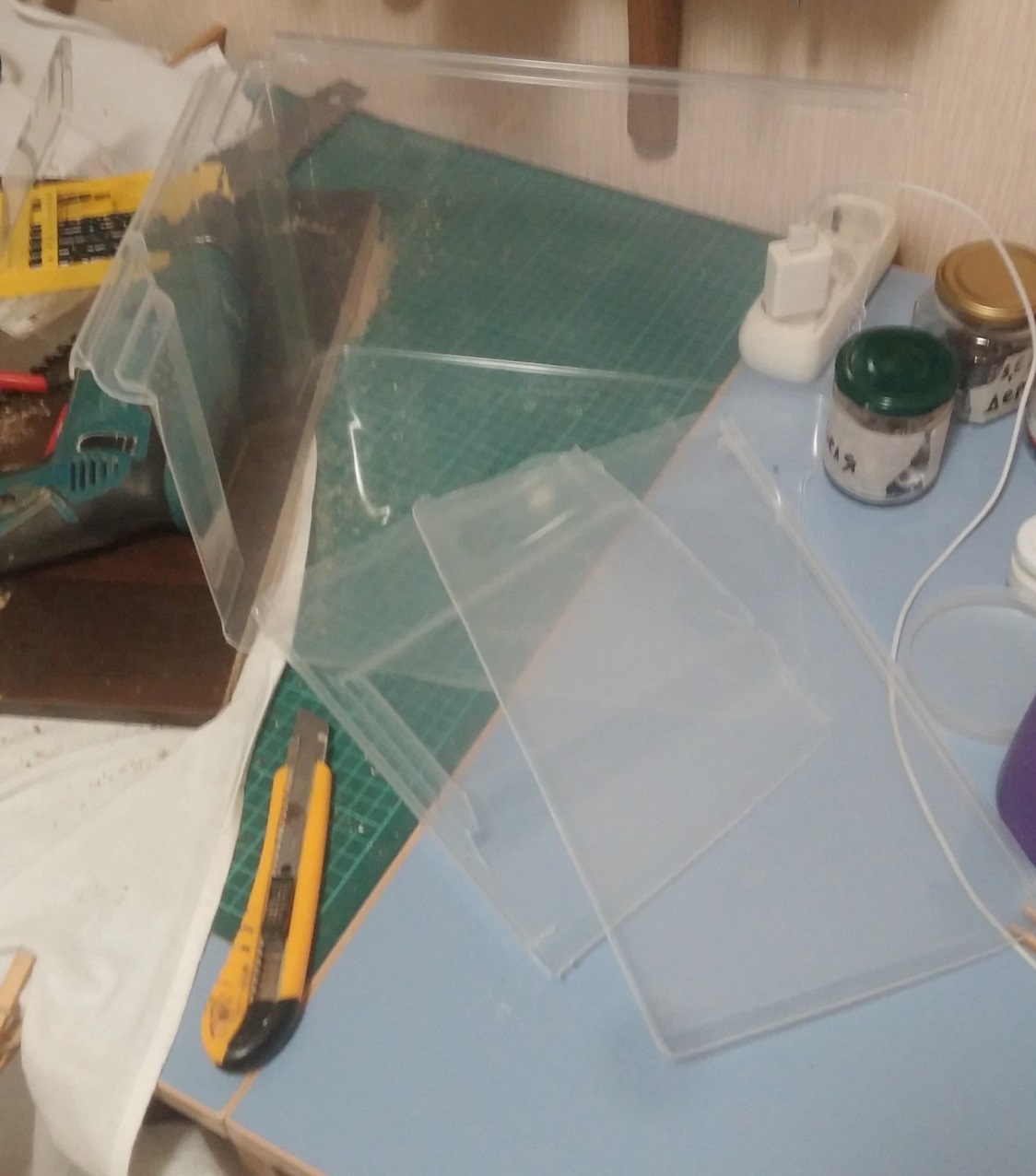

Нарезаем пластиковый бокс на куски
Нарезаем пластиковый бокс на куски
Перед фиксацией герметиком крепим пластиковые "заглушки" с фасада
Перед фиксацией герметиком крепим пластиковые "заглушки" с фасада
Примерный вид изделия перед нанесением герметика
Примерный вид изделия перед нанесением герметика
  • С тыльной стороны промазал пластиковые огрызки для надёжности ещё и герметиком. Однако, как показали дальнейшие события — надо было не жалеть герметик и мазать его с фасада, тогда и растекание было бы локализовано намного лучше.

Некоторые части светильника всё равно имеют люфт, поэтому придавлены всем, что было под рукой во избежание смещений
Некоторые части светильника всё равно имеют люфт, поэтому придавлены всем, что было под рукой во избежание смещений
  • В общем и целом, вырезанные буквы я заклеил, и пришло время подумать над тем, как же закрывать периметр с высотой бортика в 12мм. На помощь вновь пришёл тот самый распущенный на огрызки бокс. А точнее — крышка от него. На ней имеются впуклые и выпуклые полоски шириной 15мм на всю её длину! Это оказалось как нельзя кстати, я нарезал их с помощью канцелярского ножа:

Та самая крышка :)
Та самая крышка :)
Вот так и будем "зашивать" заготовку по периметру
Вот так и будем "зашивать" заготовку по периметру
  • Сначала думал крепить мелкими гвоздиками, но фанера в любой момент могла начать расщепиться (ну конечно же я предварительно делал отверстия под гвоздики ручной дрелью!), да и времени на это уходило просто мильярд лет. Вместо гвоздиков был взят герметик и на него посажены кусочки. Для надёжности всё ещё раз обклеил стронг скотчем. ПОМЕТКА: в следующий раз сделать фасадные куски пластика больше, чтобы они сильнее выступали за край, чтобы на них было удобно ставить бортик.

Ещё раз для надёжности всё проклеим строительным армированным и очень клейким скотчем
Ещё раз для надёжности всё проклеим строительным армированным и очень клейким скотчем
Проделаем то же самое с периметром
Проделаем то же самое с периметром
  • Вот теперь можно организовать место под заливку. В комнате была найдена поверочная плита ровная поверхность и всё было подготовлено под заливку:

Чтобы потом не отдирать от линолеума эпоксидную смолу (в случае не самого удачного исхода), заранее подстелим под заготовку целую (читай - без дырок!) плёнку
Чтобы потом не отдирать от линолеума эпоксидную смолу (в случае не самого удачного исхода), заранее подстелим под заготовку целую (читай - без дырок!) плёнку

Замешал смолу в указанной в инструкции пропорции, залил Бэтса и стал ждать. Ждать пришлось 3 суток :)

После недели чистой работы заливать смолу было немного нервно. Однако, отступать было некуда!
После недели чистой работы заливать смолу было немного нервно. Однако, отступать было некуда!

На этом, я, пожалуй, закончу первую часть. Что получилось в результате заливки, а так же, какая работа была проведена дальше, я расскажу в следующей части.

Засим откланиваюсь. Ваш А.С.
