Как правильно нарисовать иконку (размер 32х32, часть I)

Хочу предложить вашему вниманию урок по созданию иконок размером 32х32 в программе Adobe Photoshop. Данный урок позволит научиться рисовать иконки не прилагая много усилий – в итоге вы поймете что рисование иконок для интерфейсов не такая уж и сложная задача, нужно лишь запастись терпением, и знать представление о работе в программе Adobe Photoshop.
40.png 39.png
Итак, начнем! В первую очередь, чтобы иконки не выбивались из размера и были похожи по стилю, нужно сделать шаблон, на основе которого мы будем рисовать серию иконок.

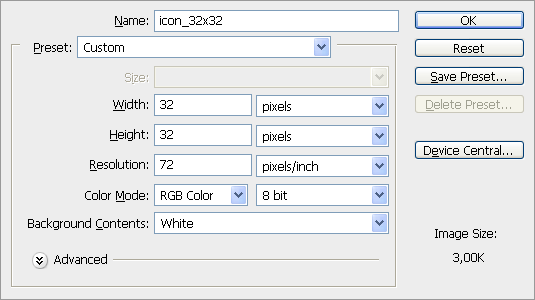

Первым делом запустим программу Adobe Photoshop, далее заходим в меню File > New, либо нажмем сочетание клавиш Ctrl+N, и создаем изображение размером 32х32 пикселя, и разрешением 72 dpi.
Как нарисовать иконку
Далее, чтобы у наших иконок были четкие неразмытые края, и в дальнейшем они выглядели четко и контрастно, нам нужно настроить отображение сетки (Grid), благодаря которой мы будем ориентироваться при рисовании – ведь изображение состоит из пикселей, соответсвенно нам нужно чтобы у нас отображалась сетка с шагом в один пиксель.

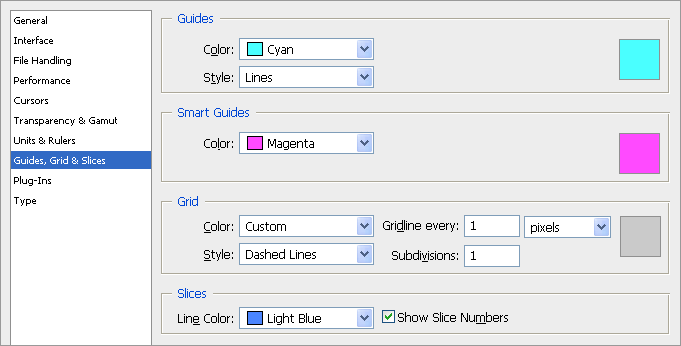

Заходим в меню Edit > Preferences > Guides, Grid and Slices, либо жмем на клавиатуре сочетание Ctrl +K и производим настройки как показано на изображении.
Как нарисовать иконку

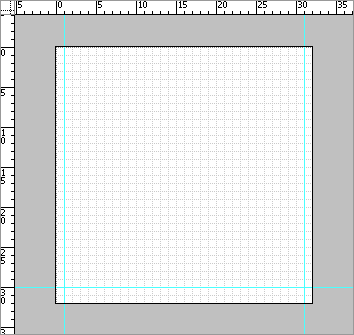

Теперь у нас создан шаблон, на основе которого мы будем создавать наши маленькие шедевры. Так как у нас в иконках подразумевается тень, то это нужно учесть. Размер тени я планирую сделать на 2 пикселя снизу от иконки и по 1-му пикселю с каждой стороны, следовательно, иконка у нас получится 30х30 плюс тень. Для удобства давайте поставим направляющие, которые позволят нам в дальнейшем видеть границы между изображением иконки и тенями, на которые мы отвели соответствующее пространство.
В итоге наш шаблон готов, и теперь можно приступить непосредственно к рисованию иконок.
Как нарисовать иконку
Иконка Home
Чтобы четко видеть формы, которые мы рисуем, я буду использовать черную заливку. Итак с помощью инструмента pen_tool.png Pen Tool (K) рисуем основу для иконки Home.
Как нарисовать иконку

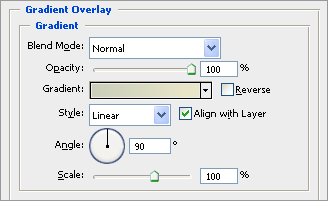

Далее, чтобы придать нужный цвет и контур идем в меню Layer > Layer Style > Gradient Overlay… и делаем градиентную заливку от цвета eae6c9 до цвета cbcfba
Как нарисовать иконку
После, чтобы форма была в будущем контрастной мы присвоим этой форме контур. Для этого идем в меню Layer > Layer Style > Stroke… и делаем линию толщиной 1 пиксель и с цветом 868686
Как нарисовать иконку
Вот что у нас должно получиться
Как нарисовать иконку

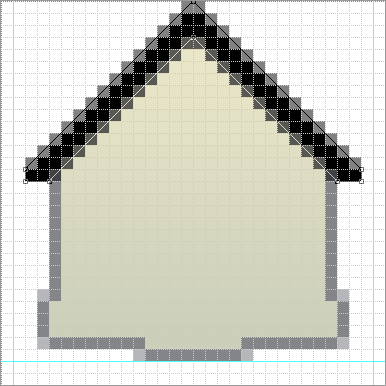

Теперь с помощью того же инструмента pen_tool.png Pen Tool (K) рисуем основу для крыши
Как нарисовать иконку

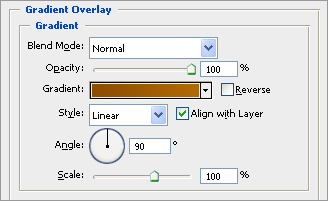

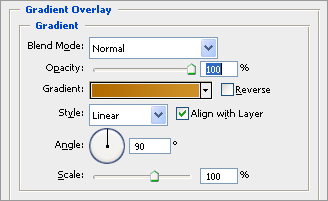

Теперь придадим ей нужный цвет — идем в меню Layer > Layer Style > Gradient Overlay… и делаем градиентную заливку от цвета b06a00 до цвета 8c4d00.
Как нарисовать иконку
Получаем вот такой результат
Как нарисовать иконку

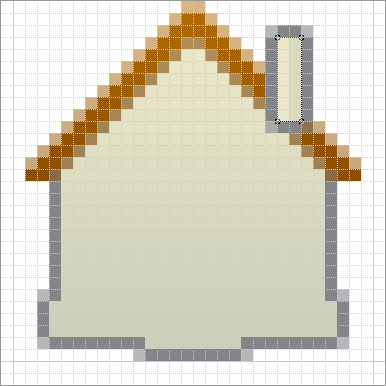

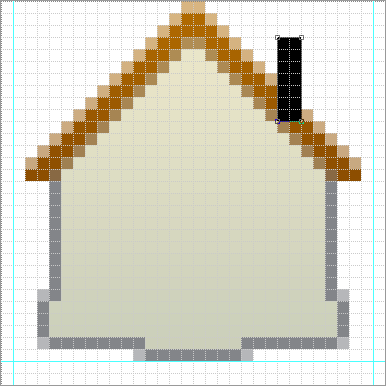

Ну вот, уже кое-какие очертания у нас появились, теперь будем дополнять нашу форму деталями – с помощью инструмента restange_tool.png Restange Tool (U) рисуем трубу
Как нарисовать иконку

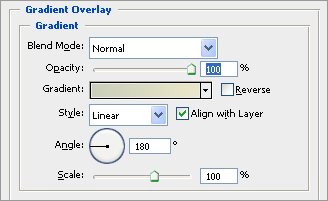

Назначаем на трубу градиентную заливку от цвета eae6c9 до цвета cbcfba, только градиент на этот раз направляем горизонтально
Как нарисовать иконку
Как и ранее, добавляем контур толщиной 1 пиксель и с цветом 868686
Как нарисовать иконку
Получаем…
Как нарисовать иконку

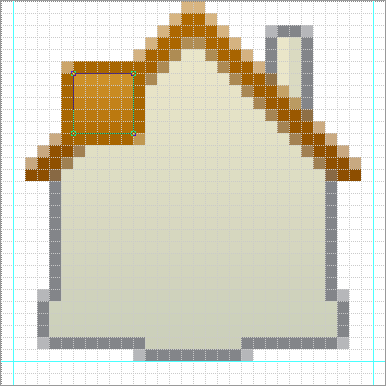

Теперь прячем трубу на задний план, и с помощью инструмента restange_tool.png Restange Tool (U) рисуем еще один элемент крыши
Как нарисовать иконку
Назначаем градиент от цвета ce9128 до цвета b06a00
Как нарисовать иконку
… и добавляем контур толщиной 1 пиксель и с цветом a86600
Как нарисовать иконку
Смотрим…
Как нарисовать иконку

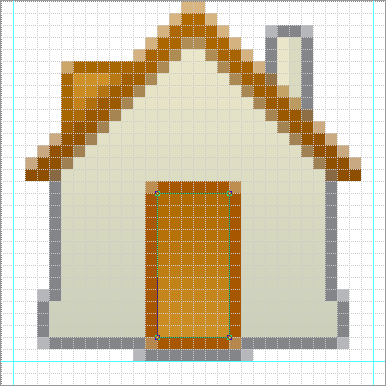

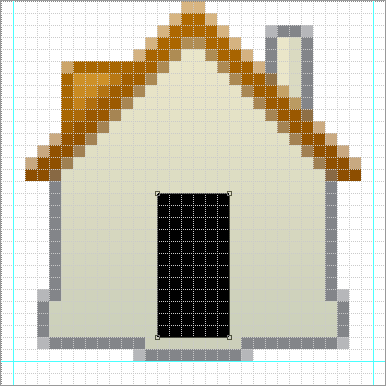

Прячем готовый элемент так же как и трубу на задний план, и опять же с помощью инструмента restange_tool.png Restange Tool (U) рисуем дверь
Как нарисовать иконку

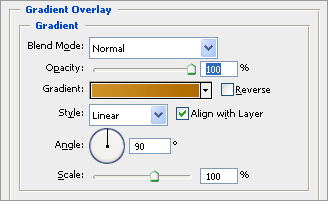

И выполняем уже знакомую нам операцию с градиентом от цвета b06a00 до цвета cd9128
Как нарисовать иконку

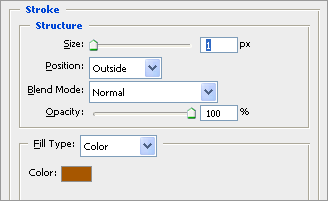

… и не забываем про линию… толщина 1 пиксель, цвет a75700
Как нарисовать иконку

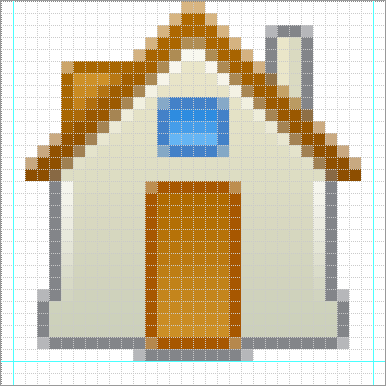

Смотрим результат…
Как нарисовать иконку

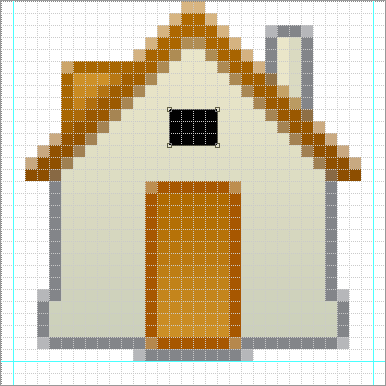

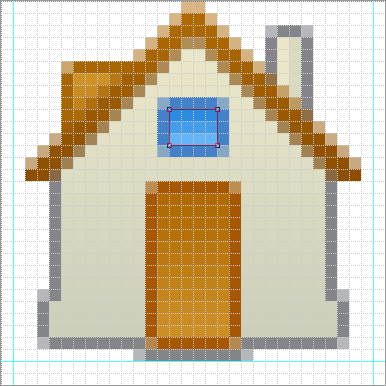

Получился, вполне симпатичный домик, но мы продолжим наполнять нашу иконку деталями – жмем restange_tool.png Restange Tool (U) и рисуем чердачное окно
Как нарисовать иконку

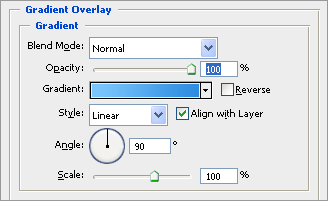

Ну, и, опять же, градиент – с цвета 2e8ce0 до цвета 7cc6fd
Как нарисовать иконку

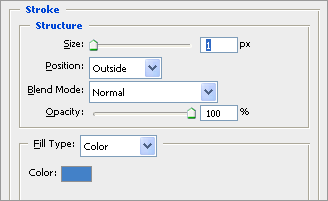

Назначаем контур толщиной в 1 пиксель, и цветом 4381c8
Как нарисовать иконку

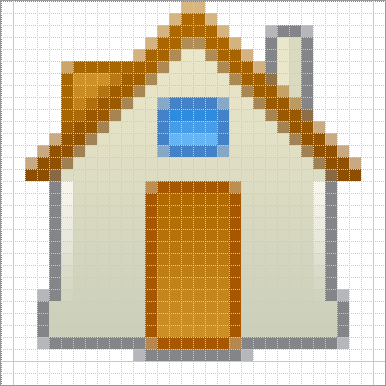

Оцениваем результат…
Как нарисовать иконку
Наш домик почти готов, но он смотрится слишком плоским – будем добавлять объем с помощью бликов.
Создаем новый слой, и с помощью инструмента pencil_tool.png Pencil (B) рисуем две линии
Как нарисовать иконку

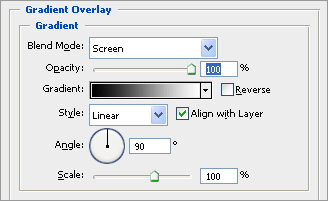

Идем в меню Layer > Layer Style > Gradient Overlay… и делаем градиентную заливку от цвета 000000 до цвета ffffff. Обратите внимание на параметр Blend Mode – я поставил значение Screen
Как нарисовать иконку
Должен получиться следующий результат
Как нарисовать иконку
Для того чтобы добиться нужного нам эффекта, нужно к слою применить следующие манипуляции
Как нарисовать иконку
В результате, мы получаем вот такой эффект
Как нарисовать иконку

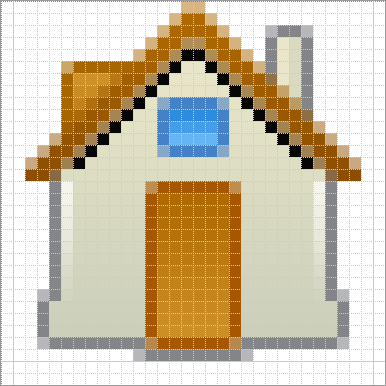

Теперь сделаем блик под крышей. Создаем новый слой, и с помощью того же инструмента pencil_tool.png Pencil (B) рисуем следующее
Как нарисовать иконку
Так как градиент у нас на этом объекте будет точно такой как и на прошлом, то имеет смысл сэкономить время и просто скопировать стиль со слоя, который мы сделали до этого. Чтобы скопировать стиль, жмем правой кнопкой мыши на слое с первыми бликами и в выпадающем меню выбираем Copy Layer Style. Теперь жмем так же правой кнопкой мыши на слой с бликом под крышей, и в меню выбираем Paste Layer Style. Таким образом мы скопировали стиль с черно-белым градиентом – осталось произвести манипуляции с самим слоем
Как нарисовать иконку
Результат будет следующим
Как нарисовать иконку

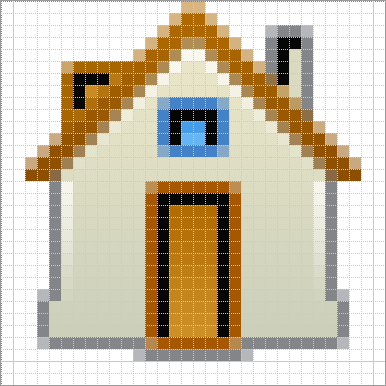

Продолжаем добавлять блики. Хочу заметить что каждый блик должен быть на отдельном слое, так будет легче манипулировать со стилями… Рисуем еще четыре блика – каждый в отдельном слое
Как нарисовать иконку
Предлагаю сэкономить время – копируем стиль со слоя, на котором мы делали первый блик. Далее, назначаем на скопированный стиль на каждый из последних четырех слоев. Так же для каждого слоя производим соответствующие манипуляции
Как нарисовать иконку

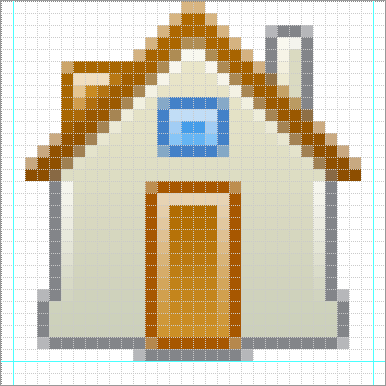

В результате у нас должно получиться следующее
Как нарисовать иконку

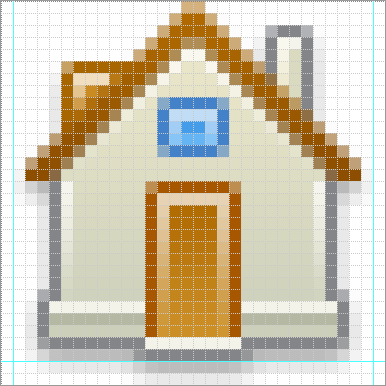

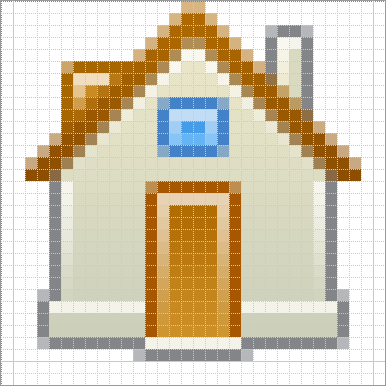

На этом этапе домик смотрится завершенным, но я все же позволю себе нанести последние штрихи, подчеркнув фундамент. Для этого с помощью инструмента pencil_tool.png Pencil (B), выбрав цвет f3f3ea, рисуем следующее
Как нарисовать иконку
Почти готово. Ниже добавим еще одну линию только с цветом b5b8a3.
Как нарисовать иконку
Осталось нашему домику добавить тень. Для этого выделяем все слои, и группируем их в одну группу – это будет наш исходник. Далее делаем копию группы, и в этой копии сжимаем все слои в один – идем в меню Layers > Merge Layers (Ctrl + E). Это будет слой к которому мы применим тень, а наш исходник мы сделаем невидимым
Как нарисовать иконку

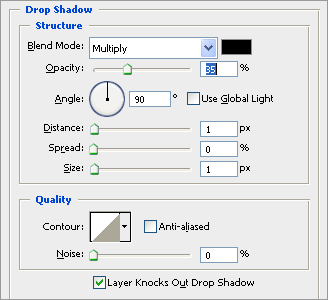

Далее идем в меню Layer > Layer Style > Drop Shadow… и назначаем тень со следующими параметрами
Как нарисовать иконку
И, в итоге получаем готовую к использованию иконку!
Как нарисовать иконку
Как нарисовать иконку Надеюсь, мой урок был вам полезен. Чем кончилось и откуда началось.
