LimeSDR — SDR приёмопередатчик за 249$

в 14:19, , рубрики: fpga, LimeSDR, open source, SDR, анализатор спектра, Железо, краудфандинг, метки:

Идёт сбор средств на открытый проект SDR-платформы под названием LimeSDR.
Данный проект привлекателен недорогой стоимостью 249$ за свои технические характеристики:

  • диапазон частот: 100 кГц — 3.8 ГГц
  • полоса частот: 61.44 МГц
  • 12-разрядный АЦП с Fд = 160 МГц и 12-разрядный ЦАП с Fд = 640 МГц
  • 2 канала передачи и 2 канала приёма (2x2 MIMO)
  • ПЛИС: Altera Cyclone IV EP4CE40F23
  • память: 2 Гбит DDR2
  • USB 3.0 интерфейс для связи с ПК


Интересно заметить, что себестоимость только одних комплектующих составляет 305$.

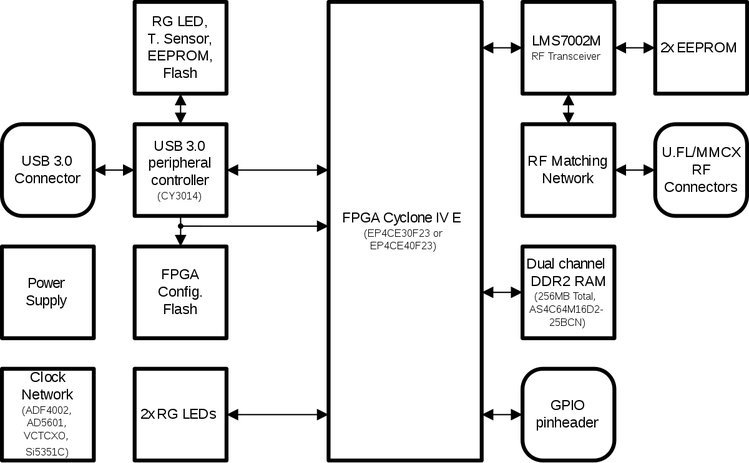

Структурная схема устройства:

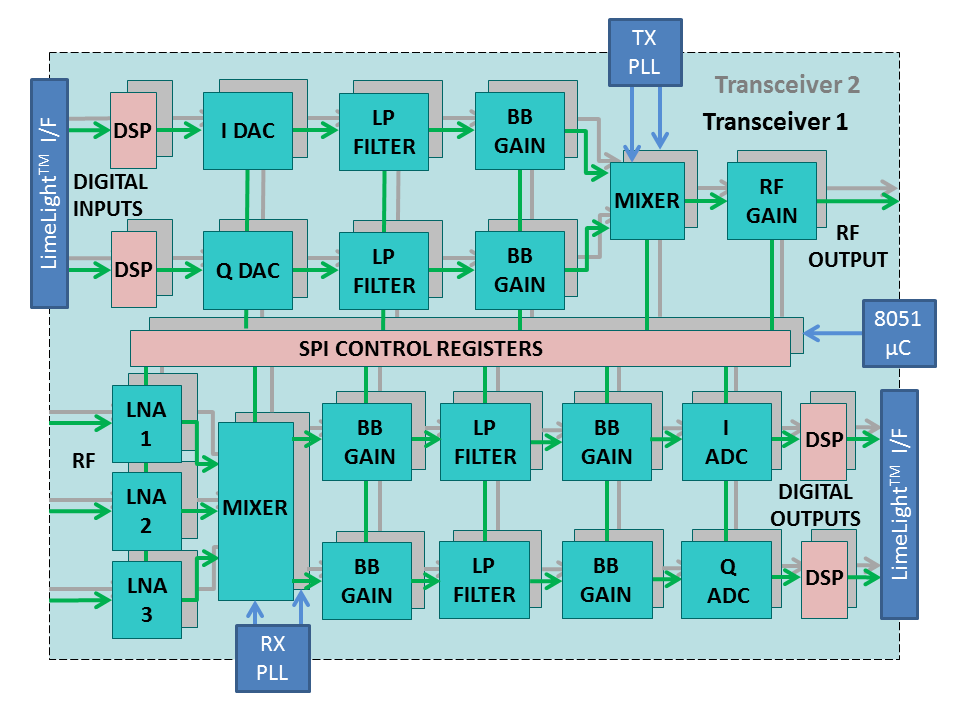

Платформа основана на радиочипе Lime Microsystems LMS7002M, который содержит МШУ, смесители приемника и передатчика, фильтры приемника и передатчика, схему управления усилением приемника, схему контроля мощности передатчика, АЦП и ЦАП.

LimeSDR — SDR приёмопередатчик за 249$ - 3
Для цифровой обработки сигналов используется ПЛИС Altera Cyclone IV EP4CE40F23, которая содержит 39600 логических элементов, 1134 КБит памяти и 116 аппаратных умножителей. Для высокоскоростной передачи данных применяется USB 3.0 контроллер Cypress CYUSB3014.

В таблице приведено сравнение LimeSDR с другими SDR-платформами

HackRF One Ettus B200 Ettus B210 BladeRF RTL-SDR LimeSDR
Диапазон частот 1МГц-6ГГц 70МГц-6ГГц 70МГц-6ГГц 300МГц-3.8ГГц 22МГц-2.2ГГц 100кГц-3.8ГГц
Полоса частот 20МГц 61.44МГц 61.44МГц 40МГц 3.2МГц 61.44МГц
Разрядность АЦП/ЦАП 8 бит 12 бит 12 бит 12 бит 8 бит 12 бит
Частота дискретизации 20МГц 61.44МГц 61.44МГц 40МГц 3.2МГц 61.44МГц (Ограничена скоростью USB 3.0)
Количество каналов на передачу 1 1 2 1 0 2
Количество приёмных каналов 1 1 2 1 1 2
Режим работы полудуплекс дуплекс дуплекс дуплекс только приём дуплекс
Интерфейс USB 2.0 USB 3.0 USB 3.0 USB 3.0 USB 2.0 USB 3.0
Ёмкость ПЛИС 64 ячейки CPLD 75k 100k 40k (115k) - 40k
Радиочип MAX5864, MAX2837, RFFC5072 AD9364 AD9361 LMS6002M RTL2832U LMS7002M
Доступность исходного кода Полная Только схема и софт Только схема и софт Только схема и софт - Полная
Стабильность частоты опорного генератора ±20ppm ±2ppm ±2ppm ±1ppm ? ±1ppm initial, ±4ppm stable
Излучаемая мощность -10dBm+ (15dBm @ 2.4GHz) 10dBm+ 10dBm+ 6dBm - от 0 до 10dBm (в зависимости от частоты)
Цена 299$ 686$ 1119$ 420$ (650$) ~10$ 299$ (249$ ограниченная партия)

Ниже приведены возможные области применения платы:

  • приём и передача сигналов различных стандартов беспроводной связи: GSM, UMTS, LTE, Wi-Fi, WiMax, ZigBee, Bluetooth, Tetra, LoRa
  • приём цифрового телевещания стандартов DVB
  • отслеживание положения воздушных судов через ADS-B
  • отслеживание положения морских судов через AIS
  • прослушивание переговоров различных диспетчерских служб: авиа, скорой, полиции, пожарных и спасателей
  • прослушивание радио
  • декодирование навигационных сообщений систем: GPS, Glonass, BeiDou, Galileo
  • приём сигналов различных спутников, например, получение метеоснимков
  • спектральный анализ
  • различные виды радаров (пассивный, активный, РСА)
  • исследование протоколов передачи данных беспроводных устройств
  • пеленгация источников радиоизлучений
  • изучение радиосвязи используя Matlab и LabView

Платформа является полностью открытой, доступен проект схемы устройства и печатной платы, исходный код программ ПЛИС, микроконтроллера и клиента для ПК.

Для ПК уже доступны плагины к GNU Radio, Pothos, SoapySDR и UHD.

Так как проект использует похожую на BladeRF элементную базу, то без особых трудностей можно перенести уже существующие проекты, такие как: базовая станция GSM, базовая станция LTE, ADS-B декодер, различные программные панорамные приёмники сигналов CW-SSB-WFM-FMRDS-AM, плагины к Matlab и LabView.

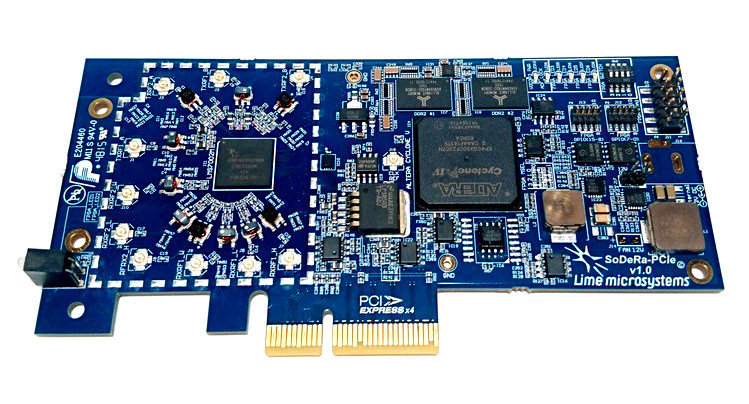

За 799$ можно заказать версию с интерфейсом PCI Express.
LimeSDR — SDR приёмопередатчик за 249$ - 4
Планируемый срок рассылки готовых устройств – 30 ноября 2016 года.

Автор: atdevilru
