Объясняем код с помощью ASCII-арта

Примечание от переводчика: типично пятничная статья во вторник утром… почему бы и нет?

Большинство людей — визуалы. Они используют изображения, чтобы вникнуть в суть проблемы. А вот мэйнстримные языки программирования, напротив, основаны на текстовом представлении. Возникающую пропасть между текстом и графикой заполняют ASCII-изображения, нарисованные с помощью текстовых символов и вставленные в исходный код программы. Я их обожаю! Как-то раз я кинул клич в Twitter и мне прислали гораздо больше примеров, чем я ожидал. Спасибо всем участвовавшим. В этой теме попалось несколько прекрасных примеров, которые я собрал и разложил на категории. Для каждого изображения дается ссылка на соответствующий репозиторий.

Структуры данных

Одно из самых распространенных применений ASCII-арта в коде — наглядно показать структуру данных.

Первый пример из исходного кода LLVM:

Исходник

Расположение полей в структуре данных в Jikes RVM:

Исходник

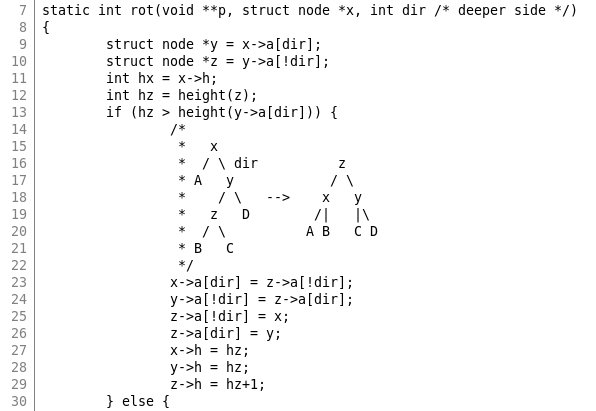

Поворот дерева в Musl:

Исходник

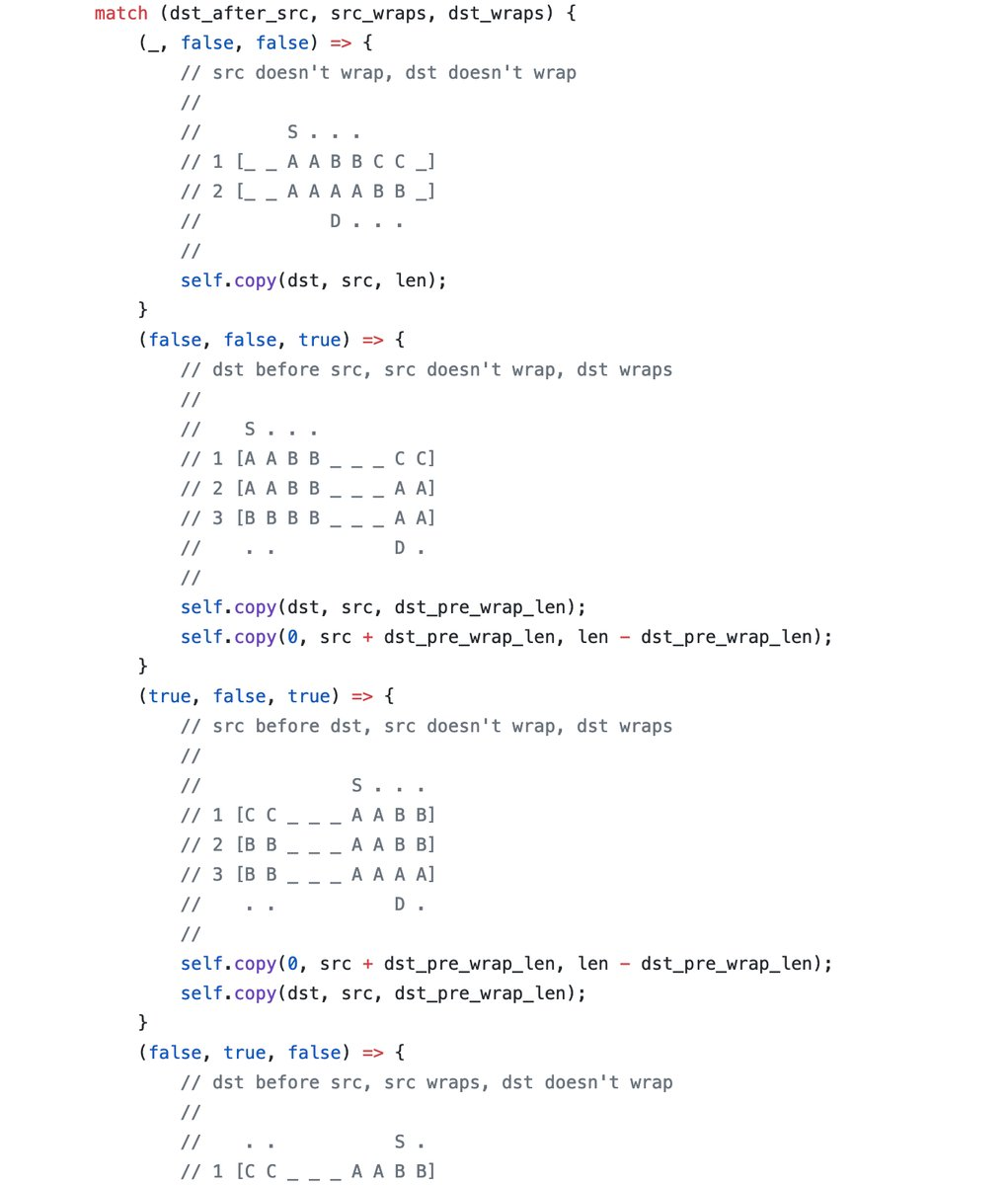

Двусторонняя очередь в Rust:

Исходник

Внутренности компилятора Swift:

Исходник

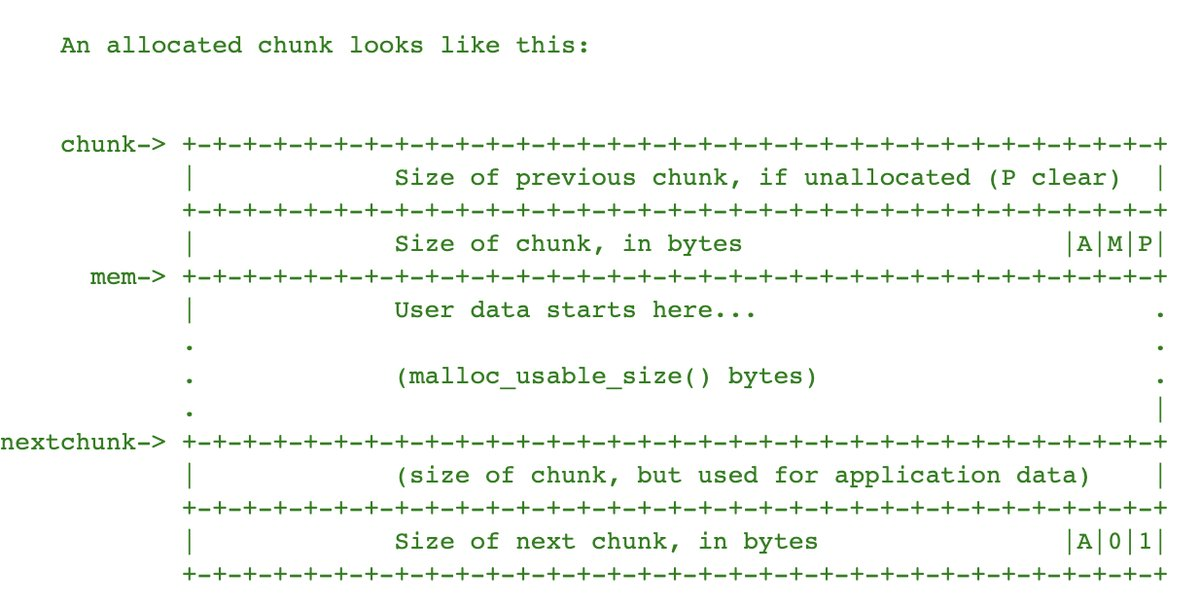

Расположение элементов в заголовке Malloc:

Исходник

Конечные автоматы

Профилирование Javascript:

Исходник

RPC в Cloud Spanner:

Исходник

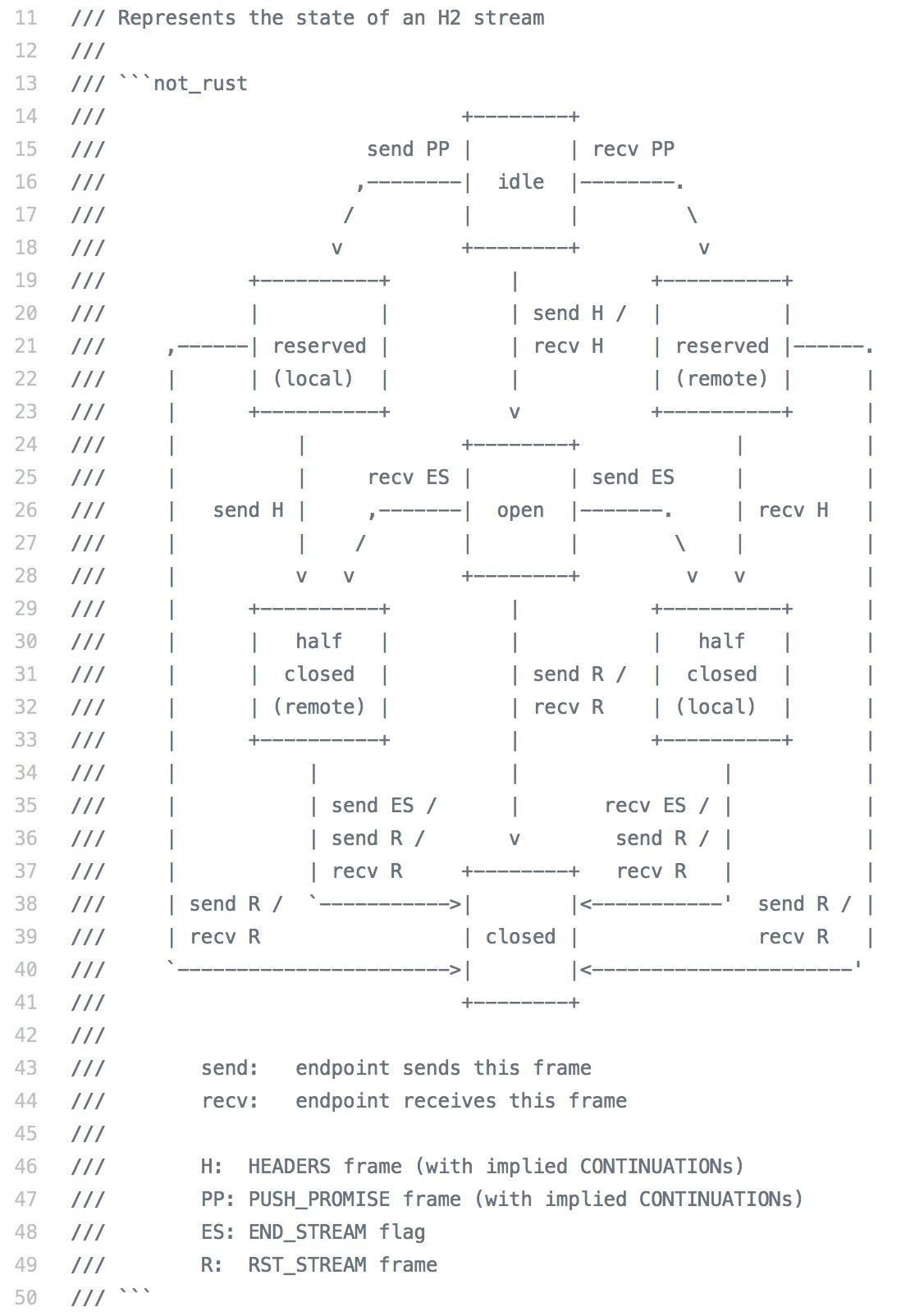

Состояния потока ввода-вывода:

Исходник

Логика предметной области

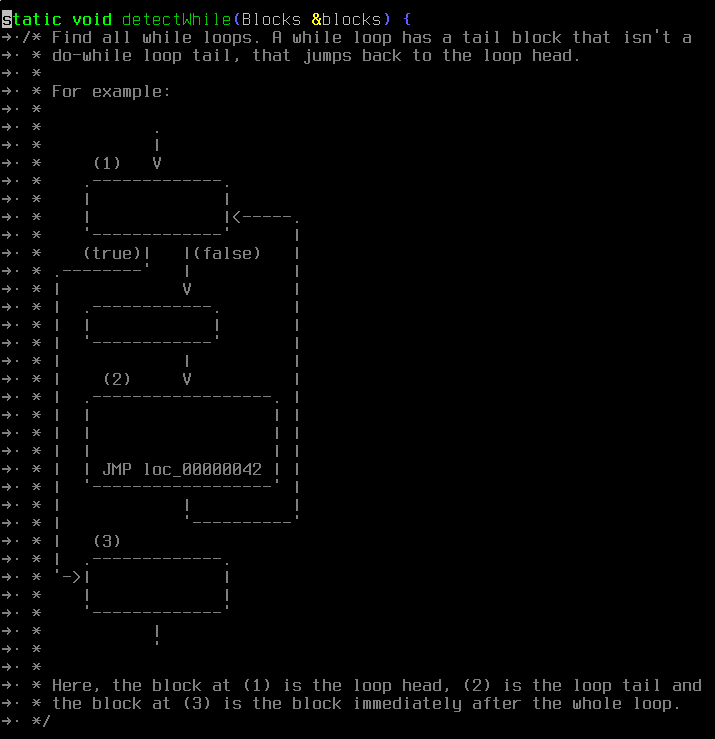

Поток управления в декомпилируемой программе NWScript:

Исходник

Внутренности ECC:

Исходник

Форматирование чисел:

Исходник

Квантовый контур:

Исходник

Балансировка задач управления памятью в ядре операционной системы:

Исходник

Совместимость типов (это особенно впечатляющий случай, потому что здесь ASCII-арт является кодом!)

Исходник

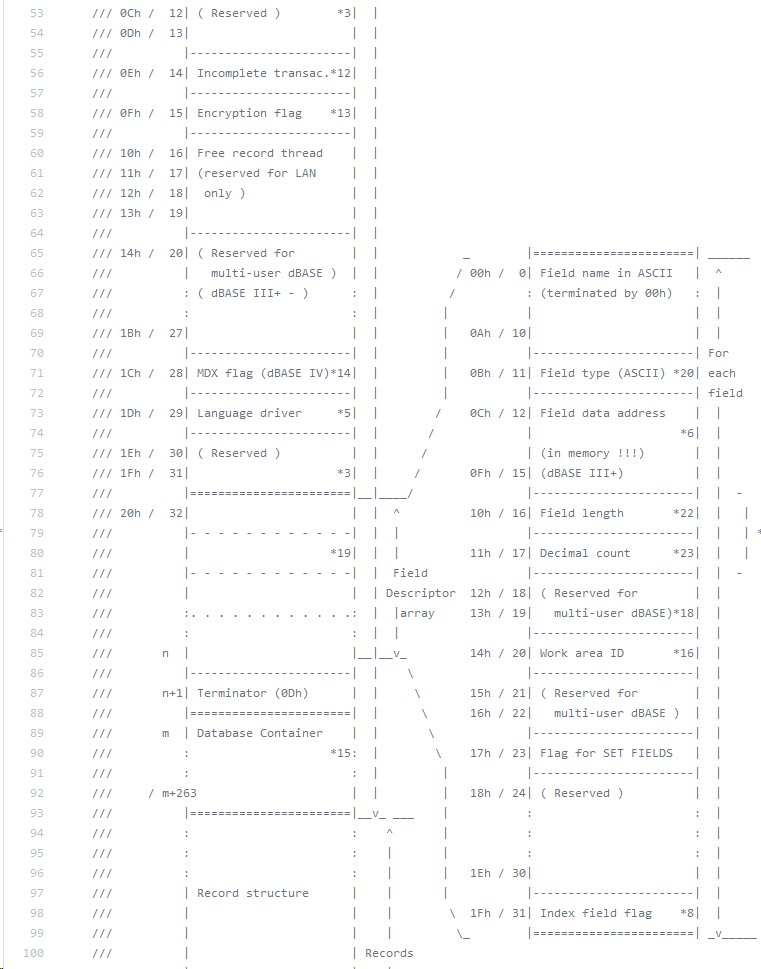

Формат файла DBF:

Исходник

Lookup-таблица для обработки изображений:

Исходник

Форма цветовой функции:

Исходник

Структура URL:

Исходник

«Краткая» справка по отмене операций в emacs:

Исходник
Примечание переводчика: по ссылке еще очень много подобных графиков

Геометрия

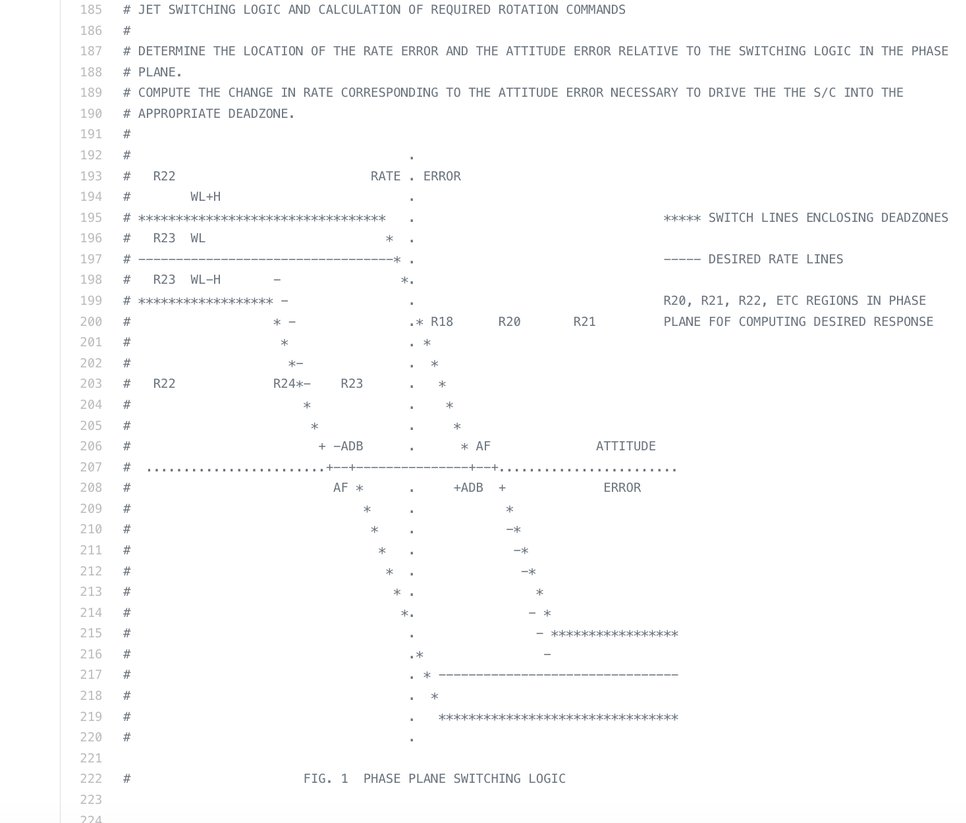

Контроль высоты в бортовом компьютере Apollo (!!!):

Исходник

Разбитие изображения на сегменты:

Исходник

Траектории бумеранга в Nethack:

Исходник

Отрисовка границ элемента в CSS:

Исходник

Дерево квадрантов:

Исходник

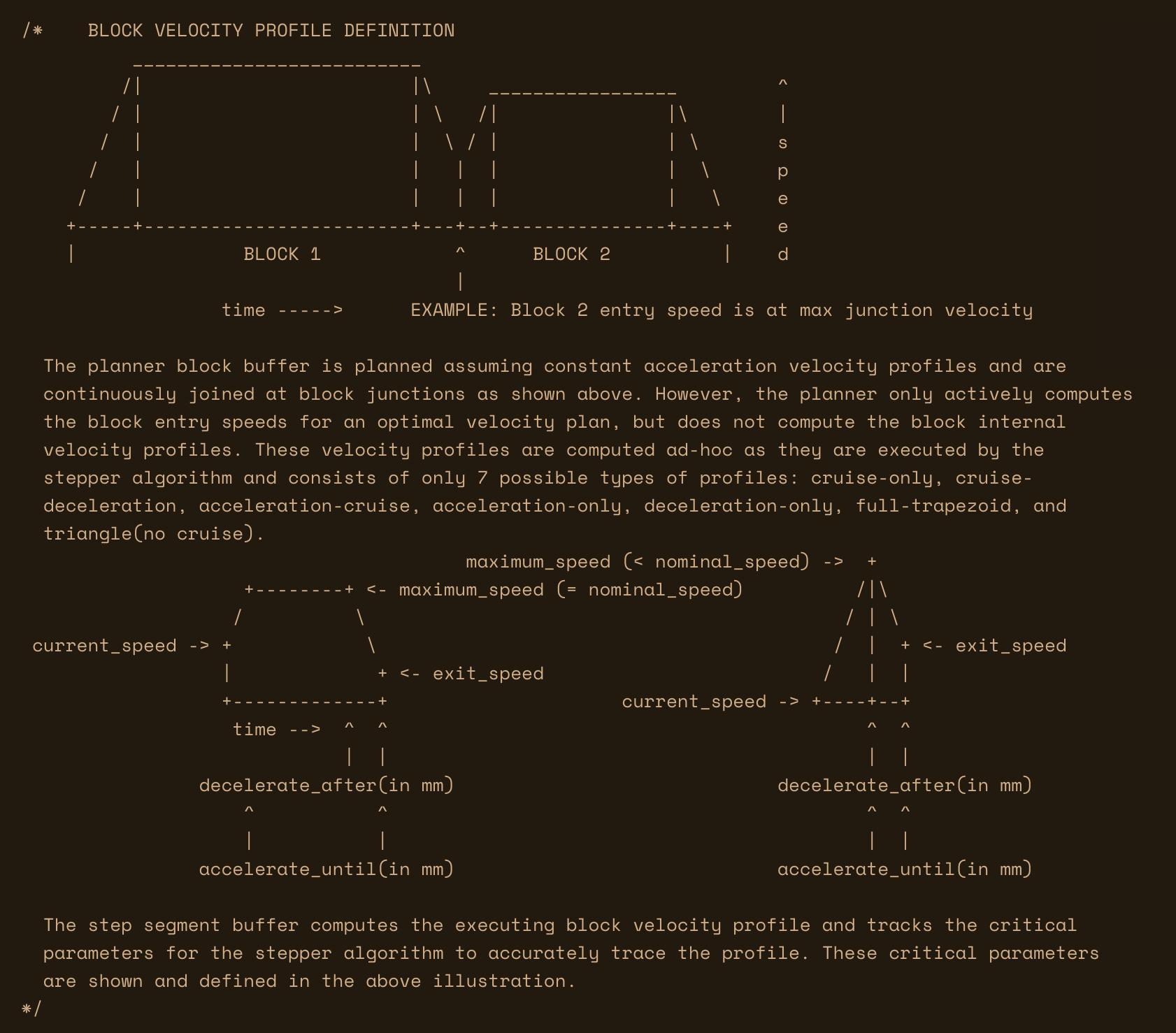

Управление скоростью работы станка:

Исходник

Скроллинг веб-страниц:

Исходник

Надеюсь, вам понравилось!

Дополнительный пример от переводчика:

График интерполяции значения:

Исходник

Автор: Андрей

Источник
