Как сделать светобудильник на основе Arduino

в 11:52, , рубрики: arduino, diy или сделай сам, open source, Блог компании Мастер Кит, мастер кит, Программирование, программирование микроконтроллеров, светодиодное освещение, метки:

Привет!

Работа и жизнь постоянно подбрасывают новые задачки, с каждым днём их количество умножается. Будет ли легче? Нет. Это – жизнь. Остается лишь придумывать подходящее решение или брать на вооружение имеющийся опыт. На Хабре не раз публиковались статьи и заметки об эффективной работе, управлении временем и прочих вещах. Некоторые советы я использую, некоторые – не получается. В принципе, более или менее четкий режим дня помогает быть эффективным и бодрым. Но не всегда получается начать день в запланированное время. Одна из причин – в темноте наш головной мозг выделяет гормон сна — мелатонин. Чтобы проснуться легко и быть бодрым нужен свет, который способствует уменьшению количества мелатонина в организме. И тогда просыпаешься бодрым и отдохнувшим. Но осенью и зимой светает поздно, а летом плотные шторы не впускают солнечные лучи в комнату. Да и раньше запланированного тоже вставать не хотелось бы, если говорить про лето. Так что берем тему под контроль и управляем рассветом в собственном доме самостоятельно, по индивидуальному графику, т.е. делаем светобудильник. И вот что получилось:


Что нам нужно

У Мастер Кит есть набор EK-004A — конструктор для сборки FM-радио на основе Arduino, который и было решено использовать для создания светобудильника.

К стандартному набору EK-004A добавьте:

  • Часы реального времени RTC — MP1095
  • ИФК пульт ДУ с приемником – MP1094
  • Мощные осветительные светодиоды (подключайте по схеме, описанной в статье)
  • Драйвер для светодиодов (подключайте по схеме, описанной в статье)

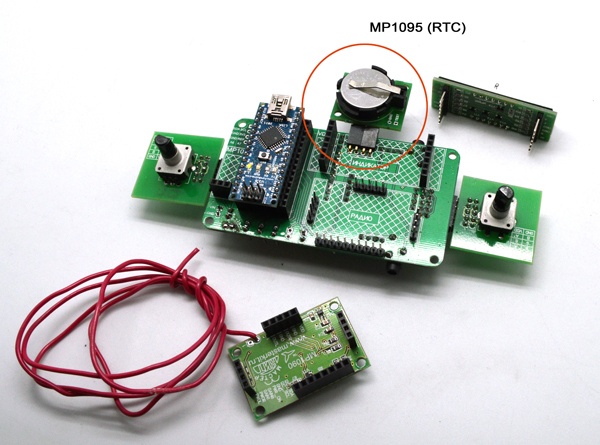

MP1095 подключайте к специальному разъему на центральной плате, как показано на рисунке:

Как сделать светобудильник на основе Arduino - 1

MP1094 подключайте к специальному разъему на центральной плате, как показано на рисунке:

Как сделать светобудильник на основе Arduino - 2

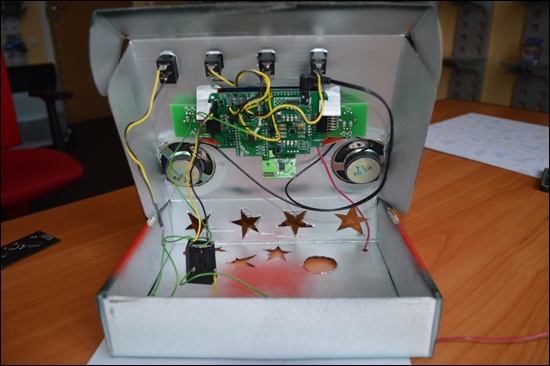

Внутри корпуса/коробки:

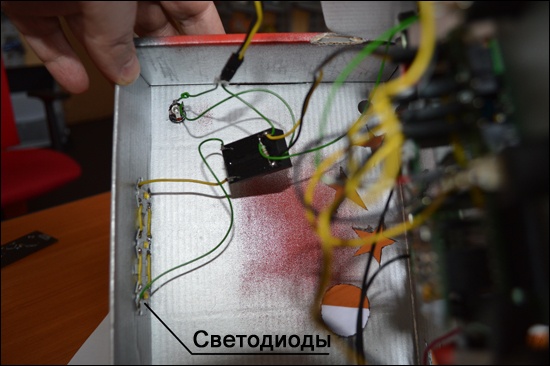

Осветительные светодиоды приклеены на нижнюю стенку:

Как сделать светобудильник на основе Arduino - 4

Новая версия ПО для радио EK-004A превратит ваш радиоприемник в светобудильник:

Скачать прошивку/скетч

Библиотеки:

DS1307RTC
Time
PinChangeInt
MP1092
MP1091
MP1090S

Описание работы и назначение кнопок пульта:

кнопки — регулировка громкости
кнопки перемотки |<<, >>| — настройка станций
кнопки 1, 2, 3 — переход на станции, установленные соответствующими (проводными) кнопками, подключенными к плате радио

кнопка «часы» (вторая сверху первая слева) — установка времени:
— кнопки перемотки — часы
— кнопки громкости — минуты
— выход — повторное нажатие кнопки «часы»

кнопка SEL — установка яркости светодиодов:
— кнопки громкости — регулировка яркости
— выход — повторное нажатие кнопки SEL

кнопка «вкл/выкл.» (первая сверху и слева) — вкл/выкл. светодиодов (включаются с текущим значением яркости, по умолчанию 0)

кнопка MODE — настройка будильника:
— первое нажатие — задание времени срабатывания будильника:
— кнопки перемотки – часы
— кнопки громкости — минуты
— второе нажатие — задание яркости светодиодов: кнопки громкости — регулировка яркости
— третье нажатие — задание радиостанции и громкости: кнопки перемотки — настройка станции кнопки 1, 2, 3 — переход на записанные станции
— кнопки громкости — задание громкости
— четвертое нажатие — задание времени начала «рассвета» в минутах, максимум 30 минут, минимум — 1. (Например, если задано: время будильника 6:00, время начала рассвета 10, то светодиоды начнут загораться в 5:50 и будут светиться с заданной яркостью (второй шаг) в 6:00)
— пятое нажатие — выход из настроек будильника
— кнопка «стрелка» (первая сверху вторая слева) — активация / дезактивация будильника (0 выключен, 1 включен)
