Склеиваем несколько фотографий в одну длинную с помощью машинного обучения

в 13:25, , рубрики: numpy, opencv, python, SIFT, машинное обучение, ненормальное программирование, обработка изображений, Программирование

В предыдущих статьях был описан шеститочечный метод разворачивания этикеток и как мы тренировали нейронную сеть. В этой статье описано, как склеить фрагменты, сделанные из разных ракурсов, в одну длинную картинку.
Склеиваем несколько фотографий в одну длинную с помощью машинного обучения - 1

Этикетки заранее сегментированы и развернуты нейронной сетью, описанной в предыдущей статье.
Склеиваем несколько фотографий в одну длинную с помощью машинного обучения - 2

Как вообще работает склеивание? Нужно взять две картинки с нахлестом, посчитать взаимный сдвиг и наложить одну на другую. Звучит довольно просто, но давайте рассмотрим каждый из шагов.

Чтобы посчитать взаимный сдвиг, нужно найти какие-то объекты, которые присутствуют на обоих изображениях и вычислить каким-то образом преобразование точек с одной картинки на другую. Этот сдвиг может быть представлен матрицей преобразования, где элементы матрицы кодируют сразу несколько трансформаций — масштабирование, перенос и вращение.
Есть отличная таблица в википедии, где показано, как и какие элементы влияют на трансформацию:
https://en.wikipedia.org/wiki/Transformation_matrix#/media/File:2D_affine_transformation_matrix.svg

Как видно на картинке ниже, общих объектов вполне хватает:
Склеиваем несколько фотографий в одну длинную с помощью машинного обучения - 3

Но выбранными объектами есть проблема — их сложно детектировать алгоритмически. Вместо этого, принято искать более простые объекты — так называемые “уголки” (“corners”), они же дескрипторы (“descriptors”, “features”).
Есть отличная статья в документации OpenCV, почему именно уголки — если вкратце, то определить линию легко, но она дает только одну координату. Поэтому нужно детектировать еще и вторую (не параллельную) линию. Если они сходятся в точке, то это место и есть идеальное для поиска дескриптора, он же является уголком (хотя реальные дескрипторы не являются уголками в геометрическом смысле этого слова).
Одним из алгоритмов по поиску дескрипторов, является SIFT (Scale-Invariant Feature Transform). Несмотря на то, что его изобрели в 1999, он довольно популярен из-за простоты и надежности. Этот алгоритм был запатентован, но патент истёк этой весной (2020). Тем не менее, его не успели перенести в основную сборку OpenCV, так что нужно использовать специальный non-free билд.

Так давайте же найдем похожие уголки на обоих изображениях:

sift = cv2.xfeatures2d.SIFT_create()
features_left = sift.detectAndCompute(left_image, None)

Склеиваем несколько фотографий в одну длинную с помощью машинного обучения - 4

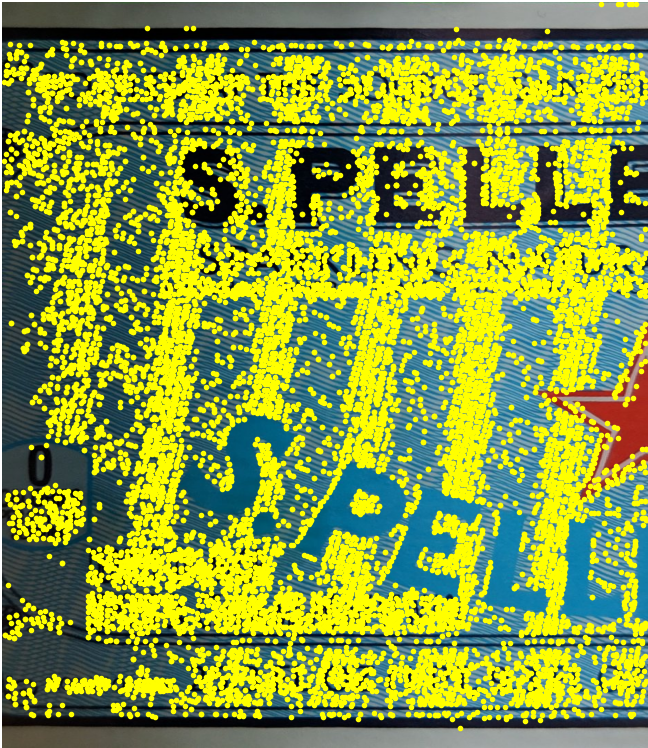

features_right = sift.detectAndCompute(left_image, None)

Склеиваем несколько фотографий в одну длинную с помощью машинного обучения - 5

Воспользуемся составителем дескрипторов Фланна (Flann matcher) — у него хорошая производительность даже, если количество дескрипторов велико.

KNN = 2
LOWE = 0.7
TREES = 5
CHECKS = 50

matcher = cv2.FlannBasedMatcher({'algorithm': 0, 'trees': TREES}, {'checks': CHECKS})
matches = matcher.knnMatch(left_descriptors, right_descriptors, k=KNN)

logging.debug("filtering matches with lowe test")

positive = []
for left_match, right_match in matches:
    if left_match.distance < LOWE * right_match.distance:
        positive.append(left_match)

Желтые линии показывают, как сопоставитель нашёл совпадения.
Склеиваем несколько фотографий в одну длинную с помощью машинного обучения - 6

Как хорошо видно — правильных совпадений примерно только половина. Однако, если правильные совпадения всегда дают одно и то же преобразование, то неправильные показывают хаотично новое направление. Т.е. теоретически, их можно как-то отделить друг от друга:
Склеиваем несколько фотографий в одну длинную с помощью машинного обучения - 7

Одним из алгоритмов, чтобы найти правильное преобразование, является RANSAC. Этот алгоритм отлично работает, если нужно отделить хорошие значения от шумов — как раз наш случай.
К счастью, в OpenCV уже есть функции, которые найдут матрицу преобразования по совпадениям, используя RANSAC, т.е. фактически, ничего писать не придется.
Воспользуемся функцией estimateAffinePartial2D которая ищет следующие преобразования: поворот, масштабирование и перенос (4 степени свободы).

H, _ = cv2.estimateAffinePartial2D(right_matches, left_matches, False)

Когда матрица преобразования найдена, мы можем трансформировать правое изображение для склейки.
Левый фрагмент:
Склеиваем несколько фотографий в одну длинную с помощью машинного обучения - 8

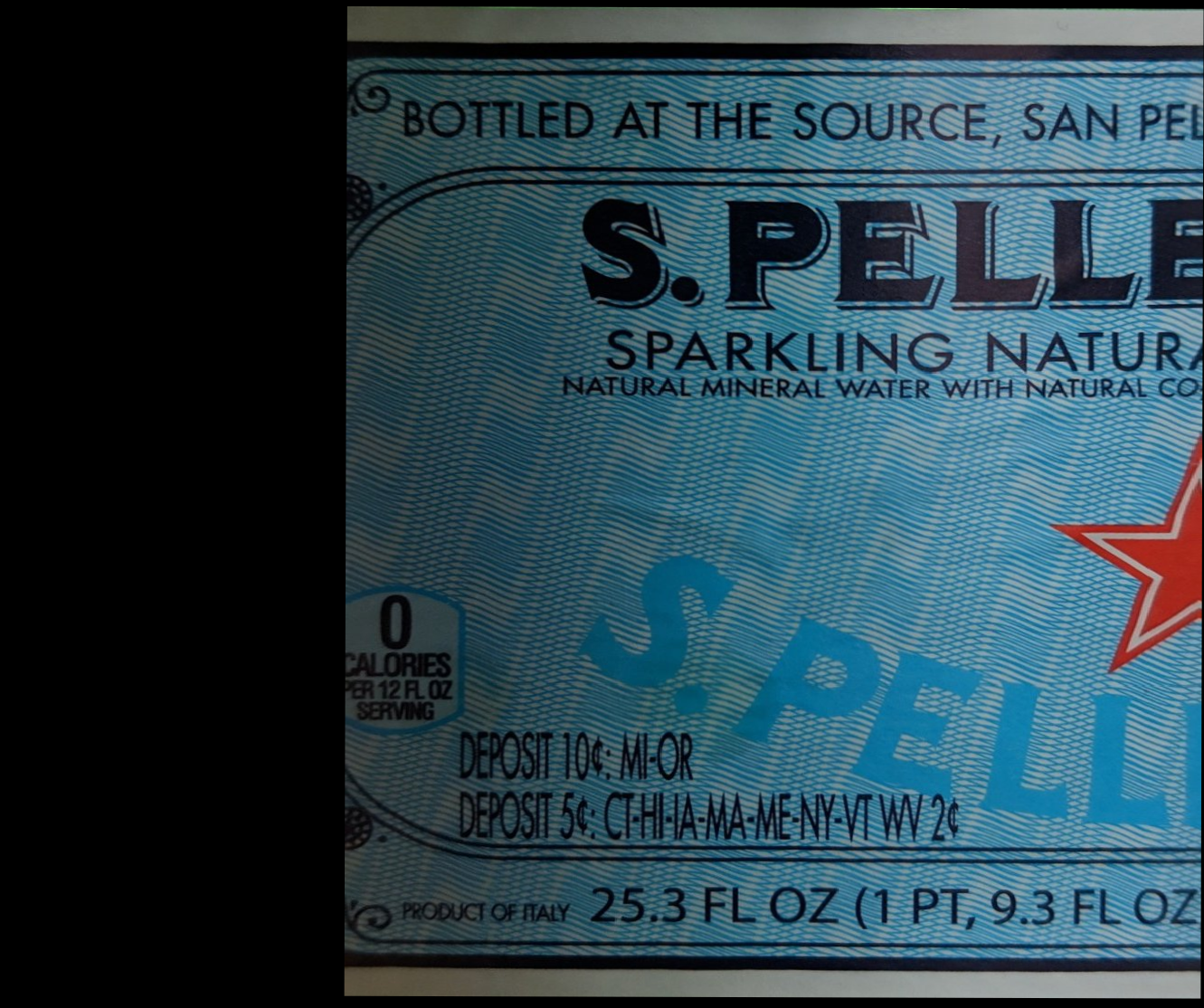

Правый фрагмент:
Склеиваем несколько фотографий в одну длинную с помощью машинного обучения - 9

Для начала давайте воспользуемся простейшим способом склейки фрагментов, когда каждый пиксель их пересечения вычисляется, как среднее. К сожалению, результат получается так себе — изображение заметно двоится, особенно возле линии склейки.
Склеиваем несколько фотографий в одну длинную с помощью машинного обучения - 10

На анимации различие между двумя кадрами видны более наглядно:
Склеиваем несколько фотографий в одну длинную с помощью машинного обучения - 11

Это не удивительно — фотографии были сделаны под разными углами, нейронная сеть также развернула их слегка по-разному, и в итоге получились небольшие расхождения.
Для бесшовной склейки, необходимо компенсировать нелинейные искажения. Искажение можно представить в виде векторного поля того же разрешения, что и исходное изображение, только вместо цвета, в каждом пикселе будет закодирован сдвиг. Такое векторное поле называется “оптический поток”.
Вообще, есть разные методики вычисления оптического потока — некоторые из них встроены прямо в OpenCV, а есть и специальные нейронные сети.
В нашем же случае, конкретную методику я опущу, но опубликую результат:
Склеиваем несколько фотографий в одну длинную с помощью машинного обучения - 12

Но компенсацию нужно осуществлять пропорционально обоих фрагментов. Для этого разделим его на две матрицы:
Склеиваем несколько фотографий в одну длинную с помощью машинного обучения - 13

Левый фрагмент будет компенсироваться слева направо по нарастающей, в то время, как правый — наоборот.

Теперь оба фрагмента накладываются один на другой практически идеально:
Склеиваем несколько фотографий в одну длинную с помощью машинного обучения - 14

Теперь наложение геометрически корректно, но мы наблюдаем весьма заметный скачок яркости на швах:
Склеиваем несколько фотографий в одну длинную с помощью машинного обучения - 15

Эту проблему легко исправить, если вместо средних значений, накладывать их с градиентом:
Склеиваем несколько фотографий в одну длинную с помощью машинного обучения - 16

С таким подходом, шва вообще не видно:
Склеиваем несколько фотографий в одну длинную с помощью машинного обучения - 17

В принципе, есть еще и другие методики склейки, например, multiband blending, которые используют для склейки панорам, но они плохо работают с текстом — только компенсация оптического потока способно полностью убрать двоения на тексте.
Теперь склеиваем полное изображение:
Склеиваем несколько фотографий в одну длинную с помощью машинного обучения - 18

Финальный варинат:
Склеиваем несколько фотографий в одну длинную с помощью машинного обучения - 19

Дальнейшими улучшениями могут быть компенсация эффекта тени (правая сторона изображения), либо еще большая пост-обработка цвета и контрастности. Также видно, что слегка пострадала глобальная геометрия — линии справа чуть уползли вверх. Это проблему теоретически тоже можно исправить добавлением глобальной коррекцией масштабирования, но это тоже не совсем тривиальная задача.
Мы рассмотрели, как работает склейка, готовое решение доступно здесь в виде REST API, также рекомендую посмотреть следующие ссылки:
