Доброго времени суток, уважаемые читатели.
Как обещалось в предыдущей статье, сегодня я продолжу рассказ о модуле pandas и анализе данных на языке Python. В данной статье хотелось бы затронуть тему быстрой визуализации данных результатов анализа. В этом нам помогут библиотека для визуализации данных matplotlib и среда разработки Spyder.

Среда разработки

Итак, как мы увидели в прошлый раз, pandas обладает широким возможностями для анализа данных, но полностью раскрыть их позволяет интерактивная оболочка IPython. О ней можно прочитать на Хабре. В качестве ее основного преимущества хотелось бы отметить ее интеграцию с библиотекой matplotlib, что удобно для визуализации данных при расчетах. Поэтому при выборе IDE я смотрел на то, чтобы у нее была поддержка IPython. В результате мой выбор остановился на Spyder.
Spyder (Scientific PYthon Development EnviRonment) – это среда разработки похожая на MATLAB. Основными плюсами данной среды являются:

  • Настраиваемый интерфейс
  • Интеграция с matplotlib, NumPy, SciPy
  • Поддержка использования множества консолей IPython
  • Динамическая справка по функциям при написании кода (показывает справку по последней напечатанной функции)
  • Возможность сохранить консоль в html/xml

Подробный обзор среды написан здесь.
Предварительный анализ данных и приведение их в нужный вид средствами pandas
Итак, после небольшого обзора среды для работы, давайте перейдем непосредственно к визуализации данных. Для примера я взял данные о численности населения в РФ.
Для начала давайте загрузим скачанный файл xls в набор данных c помощью функции read_excel():

import pandas as pd
data = pd.read_excel('data.xls',u'Лист1', header=4, parse_cols="A:B",skip_footer=2, index_col=0)
c = data.rename(columns={u'Все':'PeopleQty'})

В нашем случае функция имеет 6 параметров:

  1. Имя открываемого файла
  2. Имя листа, на котором содержатся данные
  3. Номер строки содержащей названия полей (в нашем случае это строка 4, т.к. первые 3 строки содержат справочную информацию)
  4. Список столбцов, которые попадут в набор данных (в нашем случае из всей таблицы нам нужны только 2 столбца: год и количество населения, соответствующее ему)
  5. Следующий параметр означает, что мы не будет учитывать 2 последние строки (в них содержатся комментарии)
  6. Последний параметр указывает, что первый из полученных столбцов мы будем использовать в качестве индекса

Теперь наш набор данных будет выглядеть так:

PeopleQty
население,
млн.человек
1897.0
в границах Российской империи 128.2
в современных границах 67.5
1914
в границах Российской империи 165.7
в современных границах 89.9
1917 91
1926 92.7
1939 108.4
1959 117.2
1970 129.9
1971 130.6
1972 131.3
1973 132.1
1974 132.8
1975 133.6
1976 134.5
1977 135.5
1978 136.5
... ...
2013 143.3

Ну что же данные загружены, но, как можно заметить, данные в столбце индекса не совсем корректные. Например, там содержатся не только номера годов, но и текстовые пояснения, а еще он содержит пустые значения. Кроме того, можно увидеть, что до 1970 года, данные заполнены не очень хорошо, из-за больших временных промежутков между соседними значениями.
Привести данные в красивый вид можно несколькими способами:

  • Либо с помощью фильтров
  • Либо с помощью соединения с DataFrame’ом, который будет содержать годы в формате даты (это поможет еще и в оформлении графики)

Базовая работа с фильтрами была показана в предыдущей статье. Поэтому в этот раз мы используем дополнительный DataFrame, т. к. в процессе его формирования будет показано, как можно средствами pandas создать временную последовательность.
Для формирования временной шкалы можно использовать функцию date_range(). В параметрах ей передается 3 параметра: начальное значение, количество периодов, размер периода (День, месяц, год и т.д.). В нашем случае давайте сформируем последовательность, начиная с 1970 по настоящий момент, т.к. с этого момента данные в нашей таблице заполнены практически за каждый год:

a = pd.date_range('1/1/1970', periods=46, freq='AS')

На выходе у нас сформировалась последовательность с 1970 по 2015 год.

<class 'pandas.tseries.index.DatetimeIndex'>
[1970-01-01 00:00:00, ..., 2015-01-01 00:00:00]

Теперь нам необходимо добавить эту последовательность в DataFrame, кроме того, чтобы соединиться с исходным набором данных, нам нужен непосредственно номер года, а не дата его начала, как в последовательности. Для этого у нашей временной последовательности есть свойство year, которое как раз и возвращает номер года каждой записи. Создать DataFrame можно так:

b = pd.DataFrame(a, index=a.year,columns=['year'])

В качестве параметров функции передаются следующее значения:

  1. Массив данных, из которых будет создаваться DataFrame
  2. Значения индексов для набора данных
  3. Название полей в наборе

На набор данных принял вид:

year
1970 1970-01-01 00:00:00
1971 1971-01-01 00:00:00
1972 1972-01-01 00:00:00
1973 1973-01-01 00:00:00
1974 1974-01-01 00:00:00
1975 1975-01-01 00:00:00
1976 1976-01-01 00:00:00
1977 1977-01-01 00:00:00
1978 1978-01-01 00:00:00
1979 1979-01-01 00:00:00
1980 1980-01-01 00:00:00
1981 1981-01-01 00:00:00
... ...
2015 2015-01-01 00:00:00

Ну что же, теперь у нас есть 2 набора данных, осталось их соединить. В прошлой статье было показано, как это сделать merge(). В этот же раз мы будем использовать другую функцию join(). Эту функцию можно применять, когда у ваших наборов данных одинаковые индексы (кстати, именно для того, чтобы продемонстрировать эту функцию мы их и добавляли). В коде это будет выглядеть так:

i = b.join(c, how=’inner’)

В параметрах к функции, мы передаем набор, который присоединяется и тип соединения. Как известно результат inner-соединения будет состоять из значений, которые присутствуют в обоих наборах.
Стоит сразу отметить разницу между функциями merge() и join(). Merge() может производить соединение по разным столбцам, join() же, в свою очередь, работает только с индексами.

Визуализация результатов анализа

После проделанных нами манипуляция, набор данных выглядит так:

year PeopleQty
1970 1970-01-01 00:00:00 129.9
1971 1971-01-01 00:00:00 130.6
1972 1972-01-01 00:00:00 131.3
1973 1973-01-01 00:00:00 132.1
1974 1974-01-01 00:00:00 132.8
1975 1975-01-01 00:00:00 133.6
...
... ...
... ... ...
2013 2013-01-01 00:00:00 143.3

Ну что же теперь давайте нарисуем самый простой график, отображающий динамику роста населения. Сделать это можно функцией plot(). У этой функции много параметров, но для простого примера нам хватит задать значение осей x и y и параметра style, который отвечает за стиль. Выглядеть это будет так:

i.plot(x='year',y='PeopleQty',style='k--')

В итоге наш график будет выглядеть так:
Введение в визуализацию данных при анализе с помощью Pandas
При вызове функции plot() в оболочке IPython, график выведется непосредственно в оболочке, что поможет избежать лишнего переключения между окнами. (при использовании стандартной оболочки график открылся бы в отдельном окне, что бывает не очень удобно). Кроме того, если вы используете IPython через Spyder, можно будет выгрузить весь сеанс в html файл вместе со всеми сформированными графиками.
Теперь давайте отобразим динамику в виде столбчатой диаграммы. Сделать это можно при помощи параметра kind. По умолчанию параметр равен `line`. Чтобы сделать диаграмму с вертикальными столбцами нужно поменять значение этого параметра на `bar`, для горизонтальных столбцов существует значение `barh`. Итак для горизонтальных столбцов, код будет выглядеть так:

i.plot(y='PeopleQty', kind='bar')

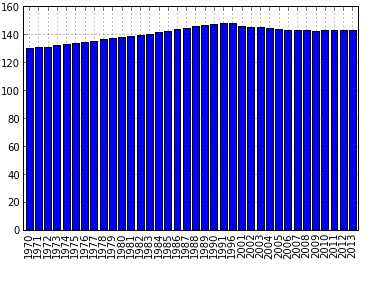

Получившийся график приведен ниже:
Введение в визуализацию данных при анализе с помощью Pandas
Как видно из кода, тут мы не задаем значение х в отличие от предыдущих примеров, в качестве х используется индекс. Для полноценной работы с графикой и наведения красоты необходимо использовать возможности matplotlib, про нее уже есть много статей. Это связано с тем, что функция рисования в pandas является всего лишь надстройкой, для быстрого вызова основных функций рисования из вышеуказанной библиотеки, таких как matplotlib.pyplot.bar(). Соответственно все параметры используемые в при вызове функций из matplotlib, могут быть заданы через функцию plot() пакета pandas.

Заключение

На этом введение в визуализацию результатов анализа в pandas закончено. В статье я постарался описать необходимый базис для работы с графикой. Более подробное описание всех возможностей дано в документации к pandas, а также библиотеки matplotlib. Также хотелось бы обратить Ваше внимание, что существую сборки Python заточенные именно под анализ данных, которые уже включают в себя такие библиотеки и надстройки, как matplotlib, pandas, IDE Spyder, и оболочку IPython. Мне известно две таких сборки это Python(x,y) и Anaconda. Первая поддерживает только Windows, но обладает большим набором встраиваемых пакетов. Anaconda ;t является кросс-платформенной (это одна из причин, по которой я ее использую) и ее бесплатная версия включает меньше пакетов.

Автор: kuznetsovin
