Мне редко встречались пространства с продуманным искусственным освещением, часто лампы светят в глаза, помещение недостаточно освещено и цвета предметов выглядят тусклыми или искажаются. Кроме того, освещение часто дает страшные тени на лицах. Я постарался разобраться в причинах и сделать приятное освещение.

Эта заметка содержит описание общих принципов создания комфортного освещения и фактическую реализацию бюджетного освещения жилой мастерской.

Комфортное освещение для работы и отдыха


Началось с того, что я задумал превратить захламленную мансарду над гаражом в подмосковной Малаховке в жилую мастерскую, чтобы там паять, сверлить и творить.
Для реализации освещения понадобилось освоить некоторые фундаментальные характеристики:

Освещенность

Освещенность, это, грубо говоря, количество света, падающего на единицу площади, измеряется в Люксах (lux). Днем освещенность на улице обычно от 2000 до 100,000 lux. Европейский стандарт для освещения рабочих помещений рекомендует следующие значения освещенности:

Освещенность Назначение
300 lux повседневная работа в офисе, не требующая разглядывания мелких деталей
500 lux чтение, письмо и работа за компьютером
500 lux освещение переговорных комнат
750 lux техническое черчение

По моим наблюдениям очень многие помещения в России страдают недостаточным уровнем освещенности, но в определенных местах встречается и переосвещенность. Есть данные о том, что неправильный уровень освещенности может вызывать головные боли, быструю утомляемость, нарушения зрения и другие неприятности. (подробнее в википедии: Light ergonomics, Light effects on circadian rhythm )

Чтобы понять сколько нужно ламп для создания определенного уровня освещенности можно воспользоваться различными способами приблизительного расчета.

Как измерить освещенность в своей комнате?

Обычно освещенность измеряют на уровне рабочей поверхности, например стола. Для простоты я измерял на уровне 1 м над полом.
Для измерения освещенности я использовал экспонометр, вместо него приблизительно измерить освещенность можно фотоаппаратом с экспонометром. При измерении экспонометром получаем EV и потом переводим в lux с помощью таблицы.

Индекс цветопередачи (CRI)

Источники света имеют такую важную характеристику как Индекс цветопередачи(Color rendering index, CRI), чем выше его значение тем лучше цветопередача, максимальное значение Ra = 100.
По этой картинке заметно как страдает цветопередача красных и синих оттенков у люминесцентных ламп с низким CRI:
Комфортное освещение для работы и отдыха

В названии люминесцентных ламп обычно содержится 3 цифры, первая цифра характеризует индекс цветопередачи 1×10 Ra.
Вторая и третья — указывают на цветовую температуру лампы. Например, наиболее распространенные 640 лампы — это лампы с плохой цветопередачей 6*10 = 60 Ra и цветовой температурой 40*100 = 4000K. Лампы с низким Ra не подходят для жилых помещений, хотя и имеют более высокую светоотдачу.

Цветовая температура

Цветовая температура это, грубо говоря, соотношение красных и синих волн в спектре излучения.
Комфортное освещение для работы и отдыха
Свет до 5000 K принято называть теплым, а выше — холодным.
Среди знакомых довольно много предпочитающих теплое освещение. Мне кажется это из-за привычки к лампам накаливания(2200—3000 K) и низкого уровня цветопередачи большинства люминесцентных ламп. Естественное дневное освещение, в среднем, имеет цветовую температуру 6500 К.

Есть еще такой момент: цветовосприятие человека сильно изменяется в зависимости от освещенности. При небольшой освещенности мы лучше видим синий и хуже красный. Поэтому для каждого уровня освещенности существует наиболее подходящий диапазон цветовой температуры источников света.
Кривая, представляющая эту зависимость, названа именем нидерландского физика Arie Andries Kruithof. Вот она:
Комфортное освещение для работы и отдыха

Проще говоря, это означает что приглушенный свет (20-50 lux) лучше делать теплым (2000-3000K), а яркий свет (300-600 lux) — более холодным (4000-6000 K).

Какой свет нужен для продуктивной работы?

Тема обширная, достойная отдельной статьи.
Результаты некоторых исследований указывают, что холодный свет улучшает концентрацию внимания, снижает уровень сонливости и т.д. По всей видимости дело в том, что короткие волны (синий, ультра-фиолетовый свет) вызывают подавление мелатонина — гормона, регулирующего суточные ритмы и таким образом активизируют организм. Кроме того есть данные, что яркий холодный свет помогает справиться с зимней депрессией Seasonal affective disorder (SAD). Но при этом недостаток мелатонина может приводить к нарушению сна и другим проблемам, так что яркое холодное освещение ночью будет скорее вредным.
Резюмируюя можно сказать, что умеренное облучение холодным ярким светом в дневное время может снизить сонливость и улучшить внимание.

Субъективные соображения

В течении дня цветовая температура солнечного света изменяется:
Комфортное освещение для работы и отдыха
Также изменяется освещенность и направление света. Именно поэтому кажется логичным делать интенсивное верхнее освещение в течение дня и приглушенное теплое для вечера.
В итоге решил сделать 2 режима освещения: дневной верхний свет, с цветовой температурой 4000K и освещенностью ~ 300 lux и вечерний нижний свет 2700K ~ 50 lux.

Выбор ламп и монтаж

Т.к. светодиодные лампы стоят пока слишком дорого, я остановился на люминесцентных лампах. Они бывают компактными или в трубках. Для меня трубки имеют ряд преимуществ:

  • ЭПРА отделен от лампы
  • у трубки значительно большая площадь стекла при сопоставимом с компактной лампой световым потоком, благодаря этому свет от нее более мягкий и дает меньше бликов

Я выбрал лампы T8 Osram L 58W/940 (стоимость 240 р.), они имеют хорошую цветопередачу (Ra = 90) и цветовую температуру 4000К.
Найти для них недорогие светильники с хорошими ЭПРА не получилось. Поэтому я купил патроны G13 (стоимость 9 р.) и скоммутировал лампы самостоятельно. Первый вариант монтажа представлен на заглавной картинке поста, но он оказался неудачным. Позже я закрепил лампы с помощью специальных пластиковых клипс (стоимость 6 р.).
Комфортное освещение для работы и отдыха

В качестве ЭПРА для питания двух ламп используются Osram QT-FIT8 2×58-70 Quicktronic (стоимость ~600 р.). Производитель рекомендует делать кабели идущие от ЭПРА к лампе как можно короче, а именно:
Комфортное освещение для работы и отдыха
При длинне лампы 1,5 м выполнить все рекомендации оказалось непросто. Итоговый вариант подключения:
Подключение люминесцентных ламп к ЭПРА

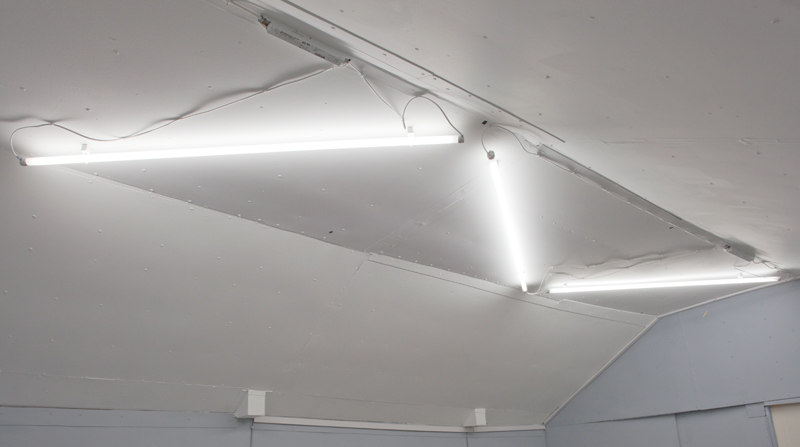

Общий вид:
Комфортное освещение для работы и отдыха

Итоговое измерение освещенности: 6.8 EV, т.е. примерно 300 lux.
Комфортное освещение для работы и отдыха

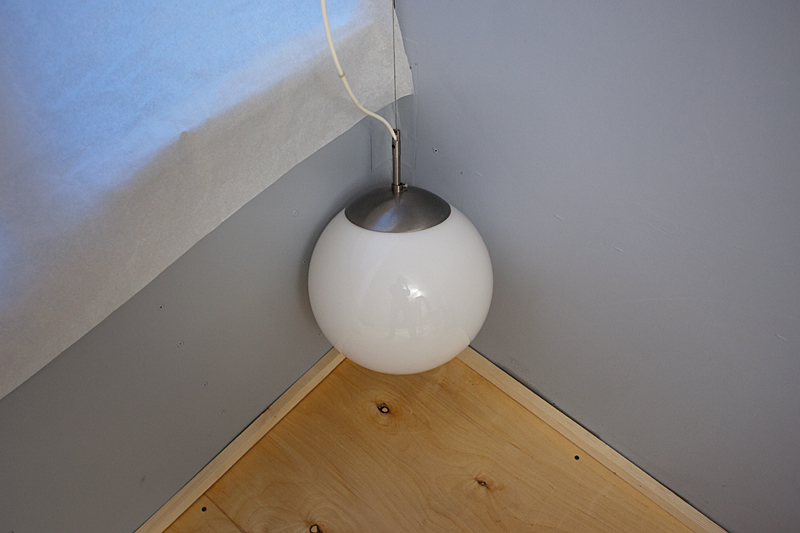

Для вечернего нижнего освещения используется сферическая лампа, ставшая ненужной после ремонта в квартире.
Комфортное освещение для работы и отдыха

Дополнительные ссылки по теме

Отличная статья о типах ламп и их спектре habrahabr.ru/post/116861/
Взгляд изнутри: светодиодные лампочки habrahabr.ru/post/131216/
Влияние люминесцентных ламп на здоровье en.wikipedia.org/wiki/Fluorescent_lamps_and_health
Источник дневного света D65 en.wikipedia.org/wiki/Illuminant_D65
Типоразмеры люминесцентных ламп en.wikipedia.org/wiki/Fluorescent-lamp_formats
