Лёгкий способ сделать крохотный USB-хаб для Raspberry Pi - 1

Перевод статьи с сайта самодельщика Retrocution

Бывало у вас такое, что вам не хватает USB-портов при создании проекта на Raspberry Pi Zero? Притом внешние USB-хабы или HATS не подходили из-за ограничений по размеру? Если да, или если вы просто ищете себе интересный проект с пайкой деталей, в результате которого получится нечто полезное, то этот проект – для вас!

Лёгкий способ сделать крохотный USB-хаб для Raspberry Pi - 2

Я постоянно пытаюсь впихнуть Raspberry Pi в какие-нибудь предметы для моих проектов, и несколько из них используют Pi Zero, совершенно не имея свободного места для USB Hub/HAT. Я поискал и нашёл несколько сайтов, продающих крохотные платы с USB-хабами, однако стоимость у них довольно высокая. Поэтому я решил сделать собственную платку, которую достаточно просто собрать из всего лишь 6 дешёвых компонентов. У неё есть версия размером с ноготь на 2 порта и немногим более крупная версия на 4 порта. Я дал общий доступ к проектам плат на OSH Park и вы можете заказать их оттуда:

2 Port – ЗАКАЗ НА OSH Park

4 Port – ЗАКАЗ НА OSH Park

Конечно, платы, возможно, будут совершенствоваться и дальше, в основном на основе отзывов читателей. Пока что они работают нормально, но не стоит заказывать их сразу по 100 штук.

OSH Park продаёт платы по 3 штуки с бесплатной доставкой [даже международной]. 3 платы на 2 порта обойдутся вам в $2,95, а 3 платы на 4 порта – в $3,55. Довольно дёшево! После заказа платы магазин предложит вам заказать и трафарет (об этом позже).

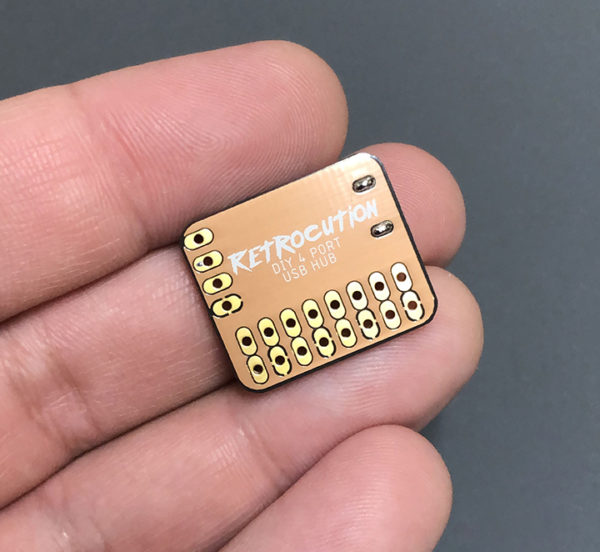

Лёгкий способ сделать крохотный USB-хаб для Raspberry Pi - 3
Обратная сторона платы на 4 порта

Материалы для изготовления

FE1.1s SSOP-28 IC, 1 шт (их придётся заказывать у китайцев, чтобы было подешевле – с eBay или AliExpress; я купил 50 штук примерно за $20)/

Керамический конденсатор 0603 10 мкФ, 3 шт (то же самое — eBay или AliExpress)

Резистор 0603 2.7кОм (аналогично)

Осциллятор на 12 МГц, 1 шт (с ногами; в Китае можно купить 100 шт за $5)

Лучшим местом для таких покупок является Китай. Придётся подождать 2-3 недели, однако в итоге будет дешевле, чем у любого продавца в США [то же обычно верно и для России / прим. перев.]. Я всегда покупаю большие количества компонентов, чтобы хватало надолго.

Сборка платы

На фотографиях показана старая версия платы, но процесс сборки новой ничем не отличается.

Сначала нужно припаять FE1.1. Это может оказаться сложным, поскольку шаг (расстояние между ног) равен всего 0,64 мм. Я уже паял их вручную, однако достаточно просто соединить контакты вместе. Иногда можно провести паяльником, чтобы разделить контакты (не забудьте добавить флюс!), но если так этого сделать не получится, попробуйте использовать косичку для удаления припоя.

У меня отлично получилась пайка при помощи паяльного фена, и теперь я всегда использую этот метод. Для такого метода можно заказать у OSH Stencils трафарет после заказа платы. Трафареты помогут нанести паяльную пасту на небольшие площадки платы.

Лёгкий способ сделать крохотный USB-хаб для Raspberry Pi - 4

Лёгкий способ сделать крохотный USB-хаб для Raspberry Pi - 5

При помощи трафарета у меня получается очень чисто поставить чип. У моего трафарета есть вырезы только для чипа, потому что я заказал его перед окончательной переделкой платы, но если вы закажете трафареты совместно с платами, у них будут вырезы для конденсаторов и резисторов.

Лёгкий способ сделать крохотный USB-хаб для Raspberry Pi - 6

Я использую такой паяльный фен. Он очень дешёвый (Amazon, Ali), у него есть много версий, однако все они, кажется, сделаны на разных фабриках по одному шаблону. Если вы не очень часто паяете компоненты с поверхностным размещением, то этот фен вам послужит. Для такой пайки крайне рекомендую прикупить силиконовый мат, чтобы не сжечь стол.

Затем я обычно ставлю три конденсатора на 10 мкФ. Поскольку у моего шаблона нет вырезов под них, я просто паяю их вручную. Добавляю флюса, и держу конденсатор пинцетом, припаивая каждую сторону по очереди. Обязательно держите его пинцетом, иначе он прилипнет к паяльнику.

Лёгкий способ сделать крохотный USB-хаб для Raspberry Pi - 7

Припаяв конденсаторы, я тем же методом паяю резистор на 2,7 кОм.

Лёгкий способ сделать крохотный USB-хаб для Raspberry Pi - 8

После установки планарных компонентов я ставлю осциллятор на 12 МГц.

Лёгкий способ сделать крохотный USB-хаб для Raspberry Pi - 9

Когда все компоненты установлены на места, и флюс очищен, вы получаете крутейший крохотный USB-хаб! Кстати, цвет покрытия плат на фото называется After Dark – это один из вариантов, предлагаемых OSH Park. Стандартным у них является фиолетовый, но мне очень нравится, как выглядят эти чёрно-медные платы, и к тому же, за цвет не берут дополнительных денег!

Лёгкий способ сделать крохотный USB-хаб для Raspberry Pi - 10

Если вы выбрали платы на 4 порта, их сборка будет абсолютно такой же.

Ниже привожу несколько справочных изображений со схемой подсоединения к Raspberry Pi Zero и USB-портам.

Лёгкий способ сделать крохотный USB-хаб для Raspberry Pi - 11

Лёгкий способ сделать крохотный USB-хаб для Raspberry Pi - 12

Лёгкий способ сделать крохотный USB-хаб для Raspberry Pi - 13

Лёгкий способ сделать крохотный USB-хаб для Raspberry Pi - 14

Надеюсь, эта инструкция вам пригодилась. В случае вопросов оставляйте комментарий или пишите мне по емейлу.
