В этой статье мы поговорим про скульптинг, ретопологию и развертку. Но сначала нужно определиться с целью. Что мы будем моделировать, и каким способом?

Предположим, что мы решили создавать персонажа для игры, но что если бы это будет окружение, архитектура или что-то еще? Сначала нужно узнать какие бывают способы моделирования и понять какой нам больше подходит.

Способы моделирования

1. Полигональное моделирование

Это, наверное, самый популярный способ разработки 3D модели. Суть заключается в создании и редактировании сетки из полигонов, которые состоят из вершин и ребер. Нажимая на левую клавишу мыши мы создаем новую вершину, которая соединяется ребром.

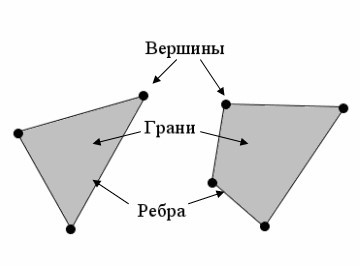

Виды моделирования. Основы скульптинга, ретопологии и развертки - 2

Такой процесс моделирования можно представить как форму, например, лица, покрытую прямоугольниками с разной степенью перспективного искажения.

Виды моделирования. Основы скульптинга, ретопологии и развертки - 3

Говоря простым языком: «Мы создаем сетку, которая состоит из примитивных фигур (примитивов)». В результате получается многогранник. Чтобы лучше ассоциировать, можно вспомнить как в фильмах и анимации много маленьких роботов превращались в одного большого. Так же и с полигональным моделированием. Много примитивов составляют одну большую модель.

Кстати, чаще всего у полигона четыре грани, но бывает и три. Примитивы с тремя гранями используются только в определенных случаях, а вот больше четырех граней быть не может. Привязки к реальным единицам измерения нет, поэтому модель получается неточной. Соответственно, такой способ не подходит для моделирования каких-то деталей или архитектурных проектов, где важен каждый миллиметр.

Вы просто передвигаете вершину, ребро или весь полигон, ориентируясь на внешний вид. Полигональное моделирование хорошо подойдет, если вы моделируете художественную вещь, и вам не важны точные размеры. Это может быть персонаж, локация уровня игры или животное.

1. NURBS моделирование

Виды моделирования. Основы скульптинга, ретопологии и развертки - 4

Основное отличие этого способа от полигонального моделирования в плавности. NURBS модель состоит не из полигонов, а из кривых (сплайнов), однако при визуализации все равно преобразуется в полигоны, хотя внутри системы моделирования остается в кривых. Используется для создания плавных органических форм и моделей.

Допустим, нужно представить сложную трехмерную поверхность природного происхождения. Ее можно описывать вершинами и разбивать на примитивы, но на это уйдет много времени, а изменять кривизну поверхности в полигонах будет просто не удобно. В таких случаях как раз и применим способ NURBS моделирования.

3. Точное моделирование в Сапрах

Виды моделирования. Основы скульптинга, ретопологии и развертки - 5

В этом способе модель задается математическими формулами, поэтому поверхность модели будет абсолютно гладкая при любом приближении, а настроить ее можно с точностью до миллиметра.

Используется, когда важна точность, а не художественная выразительность. Чисто теоретически, таким способом можно создать персонажа, но но это займет огромное количество времени и усилий, в отличие от полигонального моделирования и скульптинга.

Про полигоны

Виды моделирования. Основы скульптинга, ретопологии и развертки - 6

Возвращаемся к полигона. Почему в каких-то моделях их больше, а в каких-то меньше?

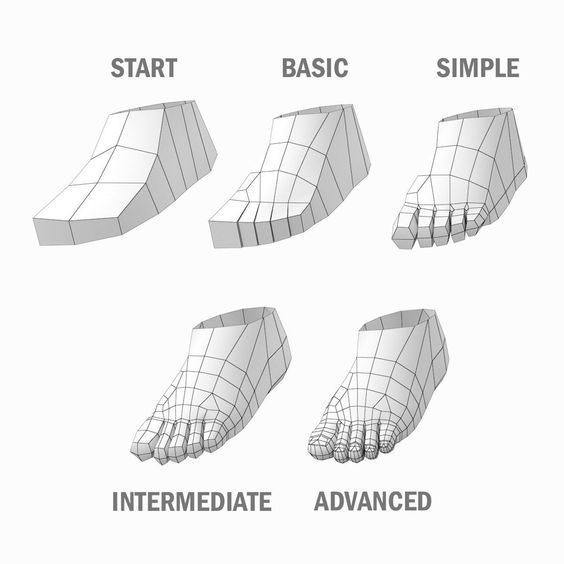

Дело в том, что модели делятся по количеству полигонов:

  • Hi-poly — большое количество полигонов (примерно, 1 — 3 миллиона).
  • Mid-poly — среднее количество полигонов.
  • Low-poly — малое количество полигонов (примерно 5 — 10 тысяч).

Соответственно чем больше полигонов, тем более детализирована модель, но требует больше ресурсов. Таким образом hi-poly — самая детализированная.

В играх на ПК и консоли чаще всего используют mid-poly, иногда hi-poly (в AAA проектах), а в мобильных играх low poly.

Скульптинг

Виды моделирования. Основы скульптинга, ретопологии и развертки - 7

Приступаем к части моделирования под названием «Скульптинг». Это первый 3D этап в создании персонаж. В нем персонаж лепится как из глины, отсюда и название. На этом этапе можно окунуться в творчество и лепить не задумываясь о полигонах. А их будет много. Не волнуйтесь, позже все это дело мы упростим. Кстати, для обучения скульптингу хорошо бы приобрести графический планшет.

И так, плавно переходим к основной теме статьи. Но я ничего же не сказал про программы. Предлагаю взять Zbrush для скульптинга и 3D Coat для ретопологии и развертки. Первым делом нужно запустить Zbrush. Мы попадаем в основной экран программы. Сначала нам нужно создать сферу.

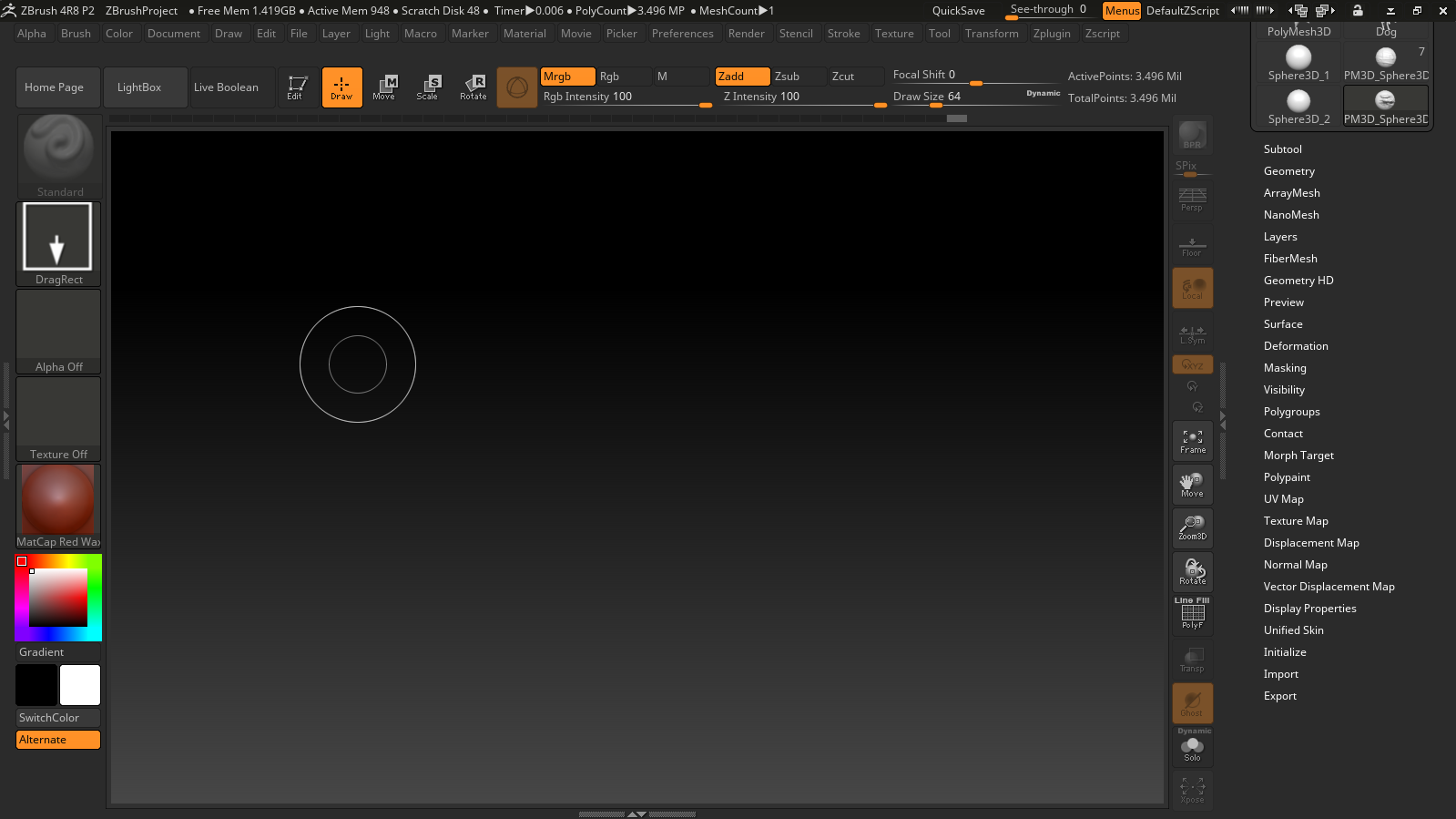

Виды моделирования. Основы скульптинга, ретопологии и развертки - 8

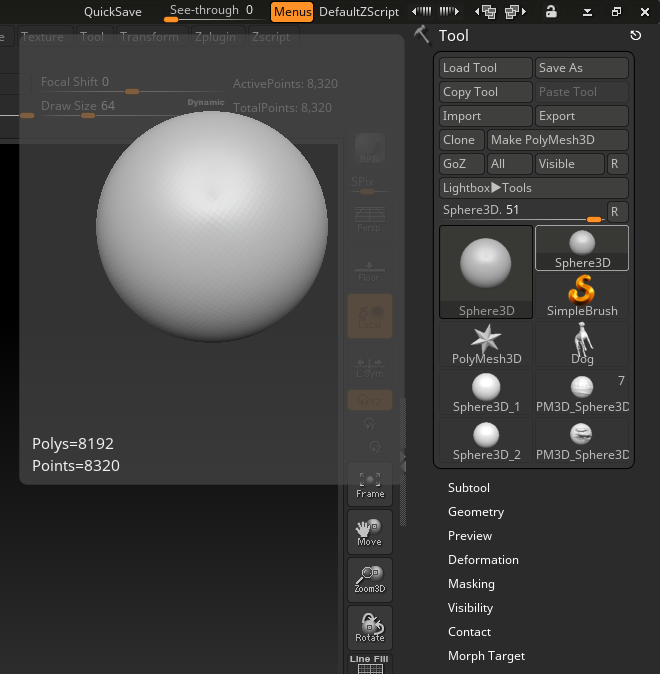

Во вкладке Tool, которая находится в правой части экрана, выбираем пункт «Sphere3D». Вытягиваем сферу в рабочей области нажатием лкм.

Виды моделирования. Основы скульптинга, ретопологии и развертки - 9

Для перемещения используем горячие клавиши:

  • лкм — вращение.
  • лкм + alt — перемещение.
  • ctrl + пкм — приближение.

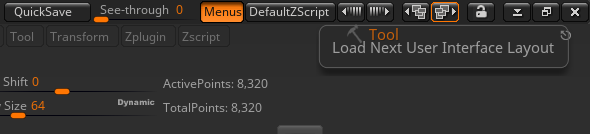

Нажимаем «Load Next User Interface Layout».

Виды моделирования. Основы скульптинга, ретопологии и развертки - 10

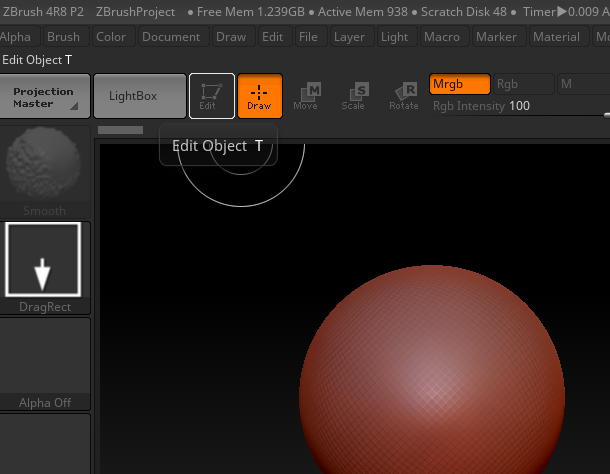

Появляется панель с кистями. Для редактирования сферы нажимаем «Edit».

Виды моделирования. Основы скульптинга, ретопологии и развертки - 11

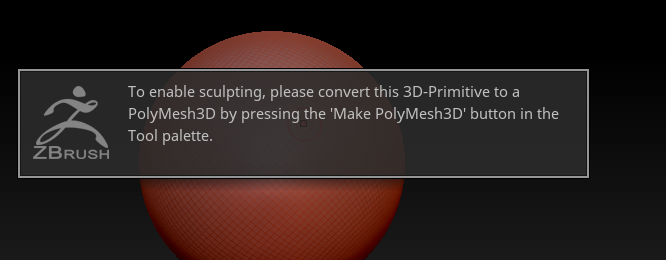

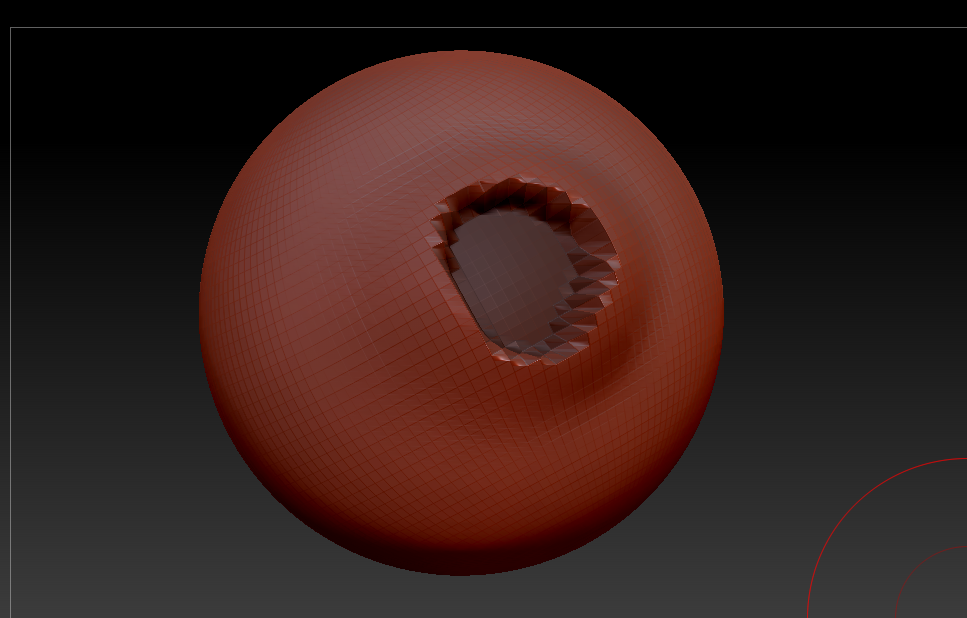

Чтобы не получать такое сообщение нужно нажать «Make PolyMesh 3D » в панели Tool.

Виды моделирования. Основы скульптинга, ретопологии и развертки - 12

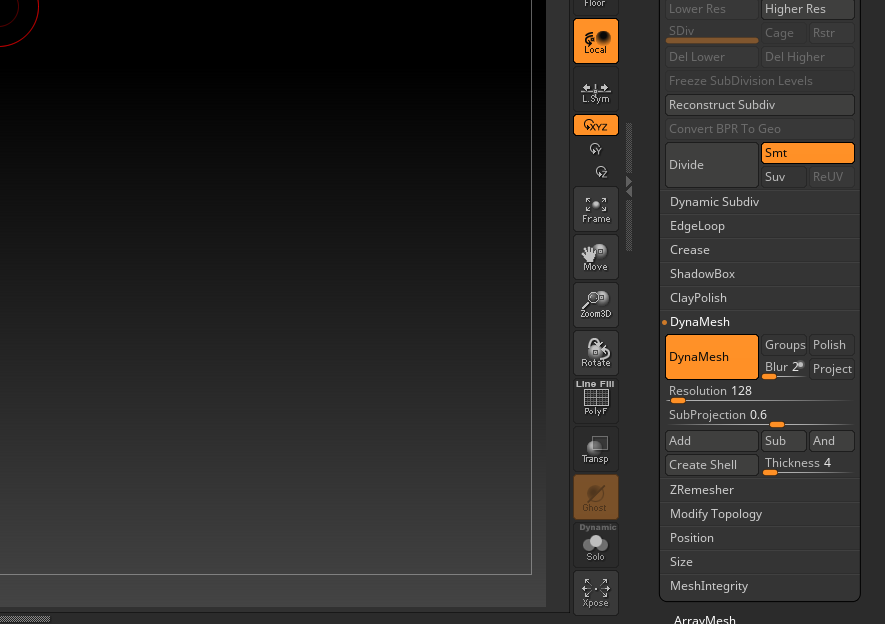

Теперь можно скульптить. Осталось только включить симметрию на клавишу «X». При нажатии на alt кисть начинает работать в обратную сторону. Если кисть выдавливала, то наоборот будет вдавливать. Для ушей, глаз, носа лучше всего создавать отдельные сферы и скульптить их отдельно. Со временем сетка будет меняться и понадобится пересчитать полигоны. Для этого во вкладке Geometry нужно нажать DynaMesh.

Если есть работать только с одной сферой, то вся детализация сойдет на нет при пересчете полигонов. Так что лучше делать это отдельными объектами, а под конец работы объединить.

Виды моделирования. Основы скульптинга, ретопологии и развертки - 13

Если нет идей для скульптинга, можно зайти на artstation.com и найти понравившуюся работу. Можно найти концепт-арты, добавить Zbrush и использовать как референс для тренировки.

В процессе работы над моделью может понадобиться инструмент «маска». Применить его можно нажав на ctrl. Маска — это область на которую не реагирует кисть. Таким образом можно лепить много чего интересного.

Виды моделирования. Основы скульптинга, ретопологии и развертки - 14

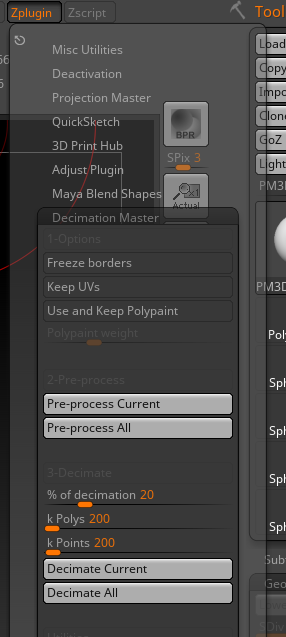

Под конец работы над моделью получится примерно 1 — 3 миллиона полигонов. Такую модель будет сложно открыть в другой программе, поэтому нужно сократить количество полигонов. Для этого во вкладке Zplugin выберем пункт «Decimation Master» и нажмем на Pre-process All. Zbrush запустит процесс и сократит количество полигонов.

Виды моделирования. Основы скульптинга, ретопологии и развертки - 15

Готовую модель можно вывести в формате obj. Его кушают практически все редакторы. Сохранить можно нажав на «Export» в панели Tool.

Ретопология

После скульптинга у нас появится файл с моделью в расширении .obj. Открываем 3D Coat и перетаскиваем туда файл.

В нашей модели еще достаточно много полигонов. Чтобы упростить нужно как бы покрыть модель полигонами вручную, сохраняя форму. Это и есть процесс ретопологии. Чтобы приступить, нужно перейти во вкладку Retopology. Тут нам нужно фактически вручную рисовать полигоны. Вот пример того, как они должны располагаться.

Виды моделирования. Основы скульптинга, ретопологии и развертки - 16

Вокруг глаз и рта полигоны выстраиваем кругом. На месте сгибов добавляем больше полигонов, а на неподвижных частях полигоны могут быть большие и в малом количестве, например, на затылке и лбе.

Развертка

Развертка или UV mapping очень важный процесс в разработке модели. На этом этапе мы уже подготавливаем модель к текстурированию.В чем суть? Представьте картонную коробку, которую разложили на плоскости. Коробку разобрали и теперь она в виде одного листа картона. Так же и с нашей моделью, мы разложили ее в 2D пространстве.

Виды моделирования. Основы скульптинга, ретопологии и развертки - 17

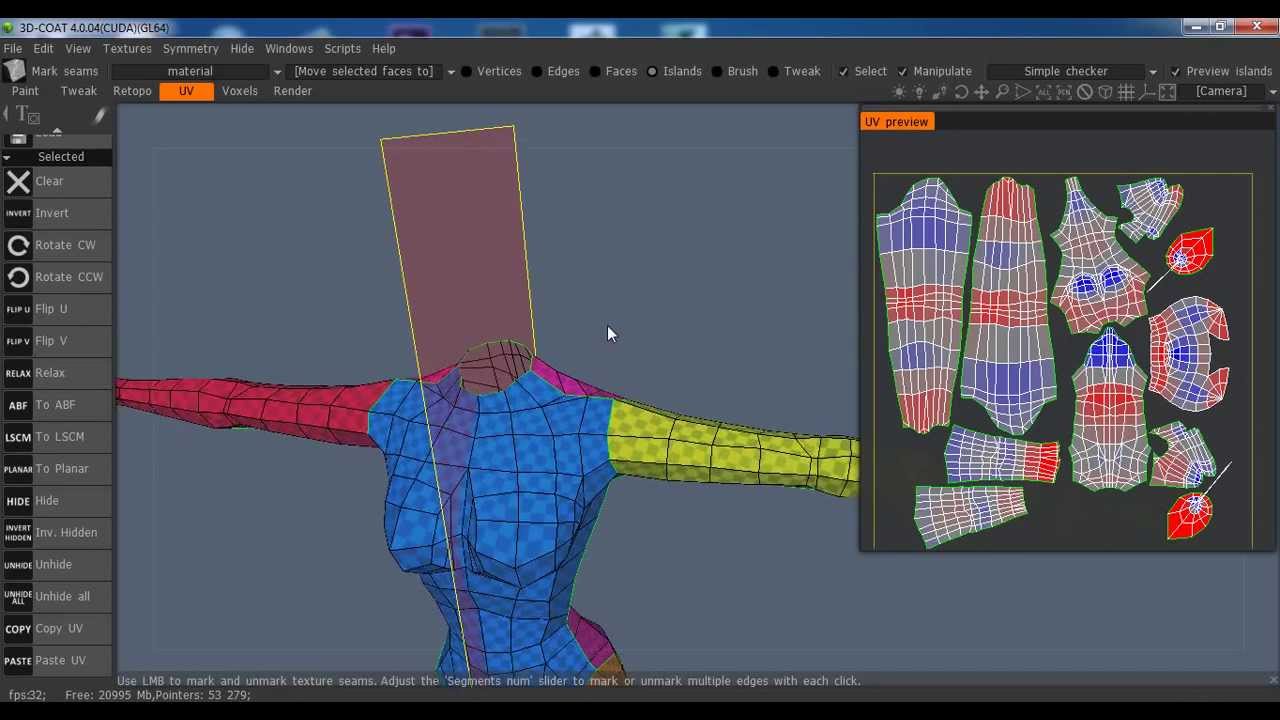

Нажимаем на вкладку uv mapping. 3D Coat показывает развертку модели на данный момент. Синим и красным цветом отмечены артефакты. Чтобы текстура без проблем ложилась на модель нужно, чтобы во вкладке UV Preview был только серый цвет. Как это сделать? На shift + лкм нужно удалить ненужные швы так, чтобы модель разделилась на части. UV развертка нужна для удобства текстурирования и экономии ресурсов.

После того, как на модели не останется артефактов нужно нажать упаковать UV, а потом применить UV раскладку. Поздравляю, модель окончательно готова к анимации и текстурированию.
