nanoCAD становится ближе. Выбери умное проектирование

Пролетели полгода, и мы опять выпускаем обновление nanoCAD – теперь под номером 5.0. По ощущениям мы уже прошли период становления и интенсивного наращивания стандартного функционала. Теперь пришла пора не только наполнять нашу САПР-платформу различными фишками и вкусностями, но и оптимизировать работу с ней: делать ее более комфортной, более гибкой, более удобной и более простой для пользователя. nanoCAD 5.0 включил в себя самые масштабные изменения за весь период существования продукта на рынке, и лично меня конечный результат очень впечатляет. Мы выделяем три крупных направления, которые произошли в nanoCAD 5.0:

  • Поддержка самой современной версии формата *.dwg – DWG2013.
  • Расширение и улучшение стандартного САПР-функционала, который выводит проектирование в nanoCAD на новый уровень эффективности.
  • Развитие уникальных функций по работе с растрами, которые выстраиваются в последовательную технологию работы. Теперь при разработке проектной документации очень удобно использовать любые растровые изображения из любых внешних программ – например, из базы типовой документации NormaCS либо системы документооборота.

Перечисляемый список усовершенствований очень большой. По сути, пятая версия nanoCAD – это существенно переработанная платформа, на базе которой выйдут и специализированные САПР-решения, и модификации платформы nanoCAD (бесплатная, английская, 64-х битная версии), и новые решения. С выходом nanoCAD 5.0 мы предлагаем пользователям перейти на новый уровень, открываем перед ними множество качественных инструментов для рабочего умного проектирования в самых разных предметных областях.

Введение. Статистика.

И по традиции немного статистики. Если посмотреть на предыдущие версии, то наша бесплатная версия (nanoCAD free 3.7) за два года разошлась в количестве 245 тысяч рабочих мест (все типы лицензий – для коммерческого использования, для учебной деятельности и т.п.). На базе nanoCAD сейчас вышло 14 специализированных приложений, еще порядка 5 находится в разработке-доработке. nanoCAD сейчас представлен в 5-ти вариантах: OEM32-OEM64, FREE, RUS-INT. Можно сказать, что мы к пятилетию компании подошли с солидным багажом…

Предпоследняя версия nanoCAD (4.5) у нас вышла в декабре 2012 года. Т.е. на разработку nanoCAD 5.0 у нас было чуть больше 4 месяцев (новогодние праздники, хех…). На тестирование мы отвели 2 месяца и привлекли около 30 внешних тестировщиков (большое им спасибо за эту работу – это действительно неоценимо!). Плюс новую версию обкатывали автоматические тесты, которые существенно помогли нам в процессе работы и ускорили выпуск…

За два месяца тестирования мы собрали 35 внутренних сборок, т.е. в среднем каждые два дня. Больше всего забот нам доставила новая версия dwg-формата – сейчас, оглядываясь назад, мы понимаем, что для поддержки DWG2013 нам пришлось переработать ни один модуль nanoCAD, и, как следствие, перепроверить каждую команду. И нет худа без добра – практически каждая команда была доработана и/или переработана, мы прошлись по старым замечаниям, подняли те проблемы, на которые не хватало времени.

В любом случае, в результате у нас получилось более 20 новшеств, более 500 доработок и исправлений. Местами абсолютно переработанный код и заложенная база для международной и 64-х битной версий, для приложений и для бесплатной версии (выход которой мы запланировали на конец лета). По-моему очень неплохо для 4 месяцев работы.

Итак, что же нового в отечественной САПР-платформе nanoCAD?..

Формат DWG2013

Как вы наверное знаете, nanoCAD напрямую работает с форматом *.dwg – открывает, редактирует и сохраняет. По версиям поддерживается *.dwg, начиная R11/12, который был реализован в AutoCAD Release 11 еще в 1990 году под операционную систему DOS. А теперь nanoCAD поддерживает и самую современную версию этого формата — DWG2013, который появился в 2012 году и используется в AutoCAD 2013/2014.

nanoCAD становится ближе. Выбери умное проектирование

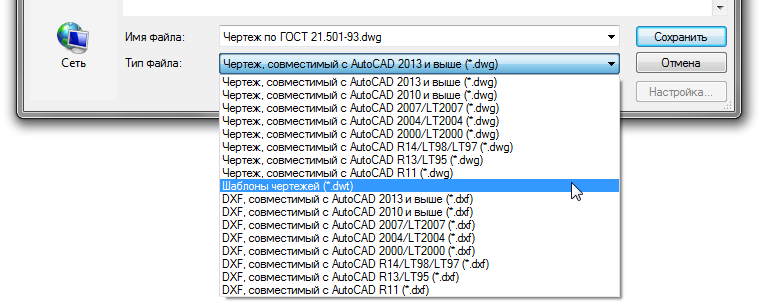

nanoCAD 5.0 работает со всеми версиями формата DWG – от R11 времен DOS до современного DWG2013

Поддержка dwg-формата – наше стратегическое преимущество. А поддержка широкого диапазона версий формата *.dwg позволяет интегрировать nanoCAD с огромным числом сторонних решений как минимум через функции импорт-экспорт (например, с решениями Аскон, Интермех, Кредо и т.д.). И конечно, с решениями компании Autodesk nanoCAD может взаимодействовать напрямую без дополнительных конвертаций и пересохранений, обеспечивая единую среду проектирования.

Отмечу еще, что nanoCAD поддерживает все технологии, сопутствующие формату *.dwg – пространство модель-лист, внешние ссылки, прокси-объекты, создание и редактирование блоков, поддержку динамических блоков и PDF-подложек, буфер обмена и т.п. Именно поэтому общий принцип проектирования nanoCAD не отличается от других массовых и популярных САПР.

Командная строка

В nanoCAD 5.0 снова усовершенствована командная строка – улучшен алгоритм поиска команд. Ранее при попытке ввести символы в командной строке появлялось окно с командами, которые начинались с этих символов: например, PL = PLINE. Сейчас предлагаются варианты команд, в которых вводимые символы встречаются не только в начале имени, но и в середине или в конце или даже с ошибкой написания. Получился не просто поиск, а автоматическая коррекция введенных данных. Без сомнения удобно…

nanoCAD становится ближе. Выбери умное проектирование

В nanoCAD 5.0 командная строка стала более интеллектуальной – появилась автокоррекция вводимых данных.

Уникальная команда «Вставить как растр…»

Как с растрами работают обычные САПР? Как с подложкой. Т.е. информация лежит фоном, никак не редактируется, никак не используется.

nanoCAD более интеллектуально подходит к работе с растром – это было описано в предыдущей статье. Новую же версию мы усилили уникальной функцией «Вставить как растр…», позволяющей выполнять вставку растра из буфера обмена. Нет, растр вставить можно было и раньше, но только он вставлялся как OLE-объект – для редактирования растра надо было использовать внешний редактор, что было совершенно неудобно.

Сейчас любое растровое изображение, лежащее в буфере обмена, приходит в nanoCAD именно как растр. Если скопировали в буфер цветное изображение – вставится цветное изображение. Если – черно-белое, то в nanoCAD придет монохромное изображение.

nanoCAD становится ближе. Выбери умное проектирование

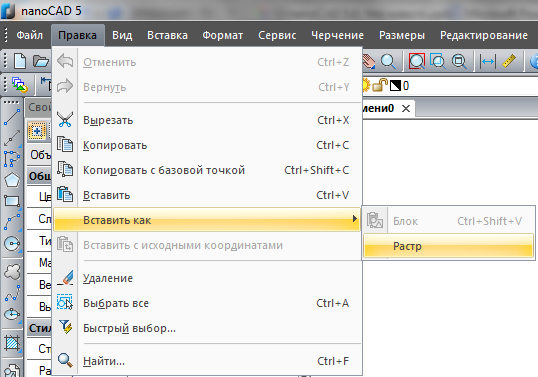

Новая уникальная функция «Вставить как растр…» в nanoCAD 5.0

Этот функционал позволяет плотно завязать nanoCAD на системы документооборота, базы нормативных документов, источники в сети Интернет. А вкупе с функциями растрового редактирования в nanoCAD появляется интересная технология работы: скопировал типовой документ из системы документооборота, стер лишнее, дорисовал поверх растра векторные данные (используя растровую привязку) и все! С минимальными усилиями на базе типовой документации получен новый документ, привязанный к текущему проекту. Говорят, что в некоторых организациях до 80% проектов именно так и выполняется – представляете какой прирост скорости они получают с новым nanoCAD?

Выбор объектов в nanoCAD 5.0

Выбор примитивов – для САПР это одна из ключевых функций. Когда работаешь с насыщенными чертежами, быстро отсеять лишнее – необходимо как воздух. Именно поэтому мы активно работаем над различными инструментами поиска, сортировки, изоляции объектов. И в nanoCAD 5.0 тут появился ряд новых инструментов.

Команда «Быстрый выбор»

Во-первых, переработанная команда «Быстрый выбор» (QS, БВЫБОР). Ранее эта команда работала только со сложными объектами nanoCAD – блоками, выносками, таблицами, размерами и т.д. Теперь эта функция расширена и на примитивы – отрезки, дуги, окружности и т.п.

nanoCAD становится ближе. Выбери умное проектирование

Команда «Быстрый выбор» в nanoCAD 5.0 начала работать с любыми примитивами чертежа.

Диалог позволяет выбрать, добавить в выбор и исключить из выбора. Он может искать по всему документу, в текущем листе или в пределах заданной области чертежа. Критерии поиска можно сохранять и повторно использовать в последующей работе. Огромное число функций – целый поисковый комбайн.

Причем эта функция используется и в таблицах – в любую таблицу можно добавить раздел отчета и включить в нее автоматическое заполнение свойствами примитивов. Например, собирать все штриховки с определенного слоя и выводить в таблицу их площадь. А в конце подбивать итоговую сумму по площади. Таблицы будут автообновляемые, быстрые и автоформируемые.

nanoCAD становится ближе. Выбери умное проектирование

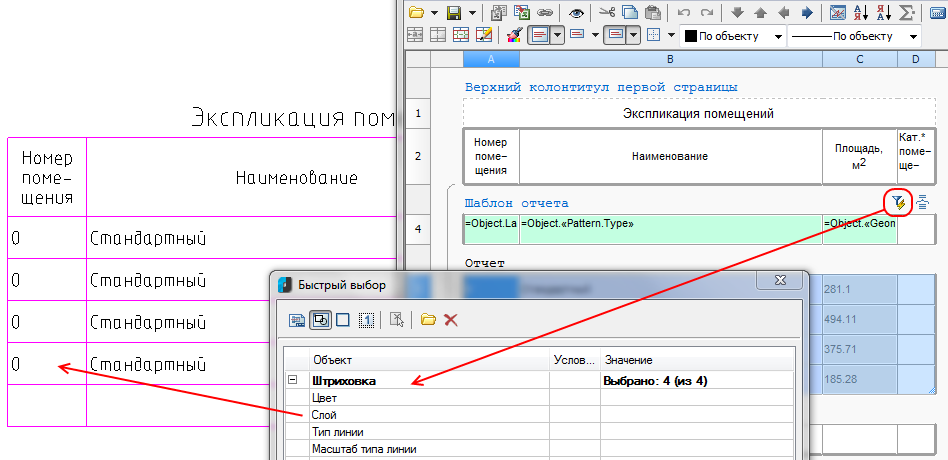

Команда «Быстрый выбор» может использоваться в автоматически собираемых таблицах nanoCAD

Казалось бы, куда уж лучше? Но по выбору есть и еще новшества…

Команда «Выбрать похожие объекты» (SELECTSIMILAR)

Во-вторых, доработана команда «Выбрать похожие объекты» (SELECTSIMILAR) – обновлена логика работы в этой команде. Ранее критерии поиска объединялись через «логическое И», что не позволяла выбрать объекты частично совпадающие по критерию. Теперь логика объединения критериев поиска «ИЛИ», немного улучшенный диалог – пользователи должны быть довольны:

nanoCAD становится ближе. Выбери умное проектирование

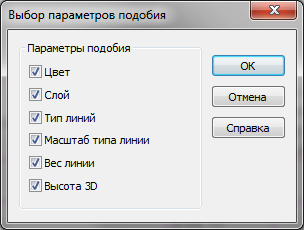

Обновленная в nanoCAD 5.0 логика работы команды «Выбрать похожие объекты» (SELECTSIMILAR) делает ее более удобной

Команда изолировать объекты

В-третьих, новые команды по изоляции объектов. Это конечно не инструмент выбора, но конечный результат работы функции аналогичный – временно сократить размер чертежа до тех объектов, которые нужны в работе. Чертеж громадный, а вы работаете только с определенной группой объектов? Или наоборот – нашли часть объектов, но они вам временно не нужны на чертеже? Воспользуйтесь командами изоляции объектов – выделяете часть объектов (даже расположенные на разных слоях) и оставляете только их. Либо их скрываете с чертежа. Все!

nanoCAD становится ближе. Выбери умное проектирование

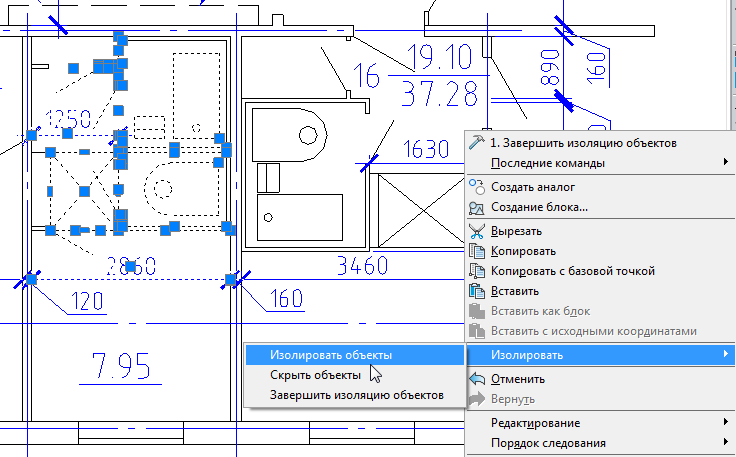

Новые команды nanoCAD 5.0 позволяют моментально скрыть или наоборот изолировать объекты на чертеже

И, конечно, отключив эту функцию, вы моментально вернетесь к исходному состоянию.

Новый уровень эффективности работы с чертежами

Зачем нужна САПР? Конечно же, работать с документацией, чертежами. В nanoCAD 5.0 мы встроили ряд новых удобных функций для этого.

Порядок следования объектов

Работая над документом, постоянно образуется груда примитивов, которые постоянно перекрывают друг друга. При этом обычно кладешь размеры и тексты поверх всех данных, а вот штриховки должны лежать фоном – образуется некое такое расслоение чертежа на три составляющие: текст и размеры вверх, данные чертежа в середине, штриховки внизу. В автоматическом режиме управлять таким расслоением сложно, т.к. в большинстве случаев такое расслоение более сложное. Но вот реализовать функцию, которая раскладывает выделенные примитивы по такой схеме – мы задумывали давно. И вот в nanoCAD 5.0 встречайте набор новых функций, которые дополнительно к штатному механизму управления порядком следования, управляют текстами, размерами и штриховками.

nanoCAD становится ближе. Выбери умное проектирование

В nanoCAD 5.0 появился механизм управления порядком следования текстов, размеров и штриховок

Один щелчок – и все текстовые и размерные объекты чертежа (или выбранной части чертежа) перемещаются на передний план. Другой – и все штриховки «упали» на фон.

Штриховки: поиск контура игнорирует элементы оформления

Много улучшений пятой версии нам подсказали пользователи. Представьте себе насыщенный чертеж: все перемешано – линии чертежа, линии выносок, размеров, тексты. Если в таких условиях необходимо указать контур штриховки, то приходится прощёлкивать каждый замкнутый участок общего контура. «Если бы алгоритм поиска контура игнорировал элементы оформления, то у нас существенно упростилась бы жизнь», — написали нам пользователи. «Принято», — ответили мы. И в пятой версии реализовали…

nanoCAD становится ближе. Выбери умное проектирование

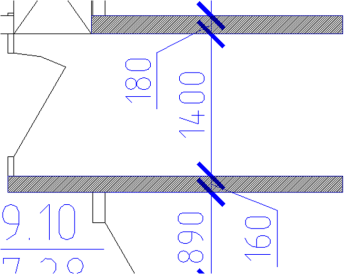

Алгоритм поиска контура штриховок nanoCAD 5.0 теперь игнорирует элементы оформления

В nanoCAD 5.0 оптимизирован алгоритм поиска контура штриховок на насыщенных чертежах – теперь он игнорирует элементы оформления. Один щелчок, и контур стены заштрихован, несмотря на размеры, которые ее охватывают.

Работа с тестами

Любой чертеж содержит текстовые вхождения. А в текстах часто используются различные специальные символы: обозначения уклонов, уголков, швеллеров, тавров и т.д. Можно, конечно, вставлять такие символы, набирая специальные управляющие коды типа «u+00B2» или «%%c». Но это не очень удобно – гораздо удобнее то, как мы сделали сейчас в nanoCAD 5.0:
nanoCAD становится ближе. Выбери умное проектирование

Специальные символы в nanoCAD 5.0 вставляются через отдельное всплывающее меню

А сделали мы следующее – на панели MTEXT и в текстовом поле однострочного текста в окне Свойства мы добавили специальную кнопку с красным символом диаметра, которая открывает отдельное контекстное меню с часто употребимыми символами: градус, диаметр, тождество, знак квадратный и кубические и т.д. Плюс вызов панели Спецсимвол, которая позволяет вводить знаки уклонов, тавров-двутавров, греческие буквы и т.п.

Для текстов есть еще усовершенствования: команда «Изменить регистр текста» (ТРЕГИСТР, TCASE). Она вызывает знакомый по Microsoft Word диалог и выполняет вполне понятные действия:
nanoCAD становится ближе. Выбери умное проектирование

Новая для nanoCAD 5.0 команда ТРЕГИСТР (TCASE) помогает изменить регистр выделенного текста

Окно Свойств

Еще один часто используемый элемент любой САПР – это окно Свойств, которое отображает параметры выделенных объектов и в некоторых случаях позволяет их редактировать. В nanoCAD мы регулярно проводим совершенствование этого элемента интерфейса.

Так в пятой версии мы добавили в окно Свойств кнопку вызова вышеописанных команд «Быстрый выбор» и «Выбрать подобные». Более удобно стали отображать список пользовательских систем координат. Для полилиний вывели в это окно параметр «Замкнуто» — т.е. теперь можно выделить полилинию и замкнуть ее одним щелчком. Добавлена по просьбе пользователей возможность задания способа генерации типа линий в вершинах полилинии: теперь это свойство можно изменить для всех выбранных полилиний двумя щелчками в окне Свойства. Научились различать Таблицы AutoCAD и Таблицы nanoCAD – соответственно, теперь можно по отдельности редактировать их свойства. Для внешних ссылок научились выводить путь к вставленному чертежу. Свойства, изменяемые списком, теперь можно менять колесом мышки – зачастую это намного быстрее, чем целится в элементы списка. В целом, небольших, но важных изменений в окне Свойств – масса!

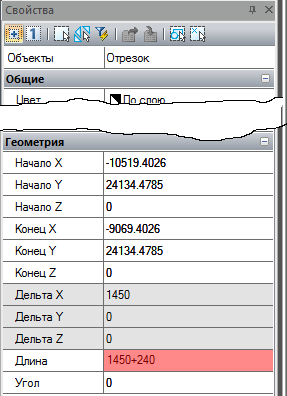

Но есть и более крупное изменение, о котором можно сказать отдельно – это калькулятор в окне Свойств. Как он работает? Очень просто — выделяете какой-либо примитив (например, отрезок), находите в окне Свойств поле с цифровым значением (например, длина отрезка) и добавляете к значению поля математические операции – например, к длине отрезка «1450» дописываем «+240». Enter и получаем новую длину отрезка «1690».
nanoCAD становится ближе. Выбери умное проектирование

Калькулятор в окне Свойств позволяет быстро изменить цифровые свойства выделенного объекта

Прочие изменения при работе с чертежами

Надо сказать, что nanoCAD 5.0 отличает огромное количество небольших изменений, которые призваны упростить либо улучшить работу с 2D чертежами. Например, у нас появилась более удобная настройка масштаба экранного отображения весов линий. Через новый диалог, кроме прямой задачи, можно задавать текущие значения и единицы измерения веса линий, а также быстро выбирать используемые по умолчанию значения веса линий для каждого слоя индивидуально.

nanoCAD становится ближе. Выбери умное проектирование

В nanoCAD 5.0 появилась детальная настройки отображения веса линий на экране

Появилась возможность навигации в 3D по горячим клавишам «SHIFT+КОЛЕСО-МЫШКИ» — интуитивно-понятное действие, которое выполняется сейчас во любых современных САПР. Появились многострочные атрибуты у блоков. В диалоге Внешние ссылки появилась возможность встраивания (вставки или внедрения) внешних ссылок в текущий чертеж. Плюс к этому диалог Внешние ссылки дополнительно оповещает пользователя о том, что внешняя ссылка устарела и предлагает ее обновить – очень полезно, если вашу подложку редактирует ваш коллега на соседнем компьютере.

Для команды «Копирование» (COPY) добавлено новое сочетание горячих клавиш, сочетаемое с командой «Перемещение» (MOVE): теперь по клавишам «CTRL+ D» пользователь перемещает выделенный объект, а по клавишам «CTRL+SHIFT+D» — перемещает копию выделенного объекта. Логично и понятно – сделав один раз, уже не забудешь.

Россыпи изменений много – лучше всего самому попробовать их, загрузив nanoCAD 5.0 и выполнив пару чертежей.

Подготовка и печать документации

Следующая большая часть, которую должна безупречно выполнять САПР – это подготовка и печать документации. И сделать удобную печать – это не так просто, как может показаться на первый взгляд: учесть различные широкоформатные печатающие устройства, не проигнорировать PDF-формат, упростить работу с пространством листа и видовыми экранами.

Печать на нестандартные форматы

В предыдущих версиях nanoCAD мы столкнулись с тем, что печать на нестандартные форматы (например, тройной А1) вызывает сложности у пользователей – алгоритм выбора таких листов был неочевиден. Мы предлагали завести эти форматы в программу, и они появлялись в списке форматов диалога Печать. Проблема была в том, что некоторые широкоформатные принтеры игнорировали габариты листов, которые им пытается навязать программа.

И в nanoCAD 5.0 мы изменили логику работы с форматами бумаги – теперь мы их принимаем из свойства драйвера печатающего устройства. И нестандартные форматы, с которыми может работать принтер, автоматически добавляются в раздел Форматы бумаги диалога Настройки. Плюс к этому в диалогах Печать и Параметры листа есть кнопка, позволяющая также добавить в программу новый нестандартный формат без необходимости забираться в глубокие настройки программы.

Плюс к этому мы стали запоминать параметры печати не только в рамках текущей сессии nanoCAD, но и между сеансами работы программы.

Работа с видовыми экранами

Развитие печати тесно связано с развитием функционала по работе с видовыми экранами. В nanoCAD 5.0 мы сделали более наглядным инструментарий по переопределению свойств слоев в видовых экранах. Обратите внимание на диалог Слои – в нем появился новый столбец, который управляет поведением слоя во вновь создаваемых видовых экранах.

nanoCAD становится ближе. Выбери умное проектирование

В nanoCAD 5.0 появились дополнительная настройка слоя, которая управляет заморозкой слоя в новых видовых экранах.

Если в данном столбце для каких-то слоев (например, тех, что начинаются на символы «SPDS_») кнопка отключена, то при создании нового видового экрана на листе эти слои по умолчанию будут заморожены.

Более удобно и наглядно стало переопределять параметры слоев в уже созданных видовых экранах. Как только вы входите в режим редактирования видового экрана на листе (двойной щелчок внутри ВЭ), то в списке слоев активизируется дополнительный столбец, который управляет заморозкой слоя в текущем видовом экране. Но это еще не все!..

Если в процессе редактирования видового экрана зайти в диалог Слои, то при переопределении свойств слоя в этом видовом экране – замороженный/размороженный слой, цвет, тип линий, вес линий, стиль печати – изменяются названия соответствующих столбцов диалога, а переопределенные свойства выделяются подсветкой. Это позволяет мгновенно получить фактически новый чертеж, полученный из пространства модели, но настроенный и вычерченный по новым правилам под конкретный лист!

nanoCAD становится ближе. Выбери умное проектирование

nanoCAD 5.0 позволяет удобно переопределять свойства слоев в видовых экранах

Этот функционал настолько упрощает работу с переопределением свойств слоев в видовых экранах, что с этим теперь сможет разобраться даже неискушенный новичок.

Управление листами

Пожалуй, описание части, связанной с подготовкой и печатью документации, надо закончить описанием дополнительных инструментов по управлению листами – тут все стало совсем просто. В предыдущей версии nanoCAD мы реализовали Менеджер листов, который позволял перемещать, копировать, переименовывать листы в отдельном окне. Теперь эти команды мы продублировали в контекстном меню закладки листов:
nanoCAD становится ближе. Выбери умное проектирование

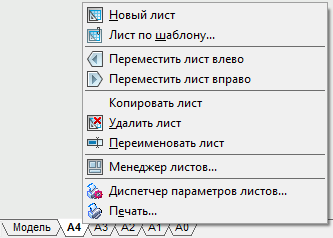

В контекстном меню закладки пространства листа появились функции по управлению листами: переместить, переименовать, удалить, копировать и т.п.

Удобно? Без сомнения…

nanoCAD как платформа – развитие API интерфейса

Конечно, рассказ о новшествах nanoCAD 5.0 был бы неполный, если не рассказать о развитии API средств, которые помогают расширять функционал платформы.

Обновленный Комплект для разработчика (SDK, Software Developer Kit)

Программный интерфейс (API) nanoCAD открыт для всех разработчиков. А чтобы вам было проще начать, в состав SDK входят примеры проектов. Быстрый старт настолько быстр, что достаточно открыть решение NCadSDK.sln в Visual Studio, собирать его, нажать на кнопку F5 (запустив команду «Начать отладку») и все примеры загружаются в nanoCAD.

Остается только напомнить, что Комплект для разработчика (SDK) устанавливается вместе с программой – просто включите этот компонент в инсталляторе:
nanoCAD становится ближе. Выбери умное проектирование

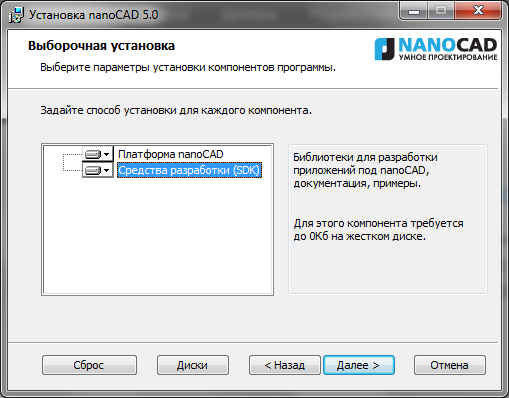

Комплект для разработчика под nanoCAD можно установить вместе с программой

В nanoCAD 5.0 включены самые последние изменения, которые обсуждались в рамках клуба разработчиков. Весь SDK проверен на совместимость с новыми библиотеками по работе с форматом DWG (которые как мы помним, существенно обновились в связи с реализацией нового формата DWG2013). Плюс к этому в nanoCAD 5.0 реализованы две весьма востребованные функции, связанные с разработкой приложений.

Установка приложений на nanoCAD

Во-первых, мы реализовали возможность инсталляции приложений на платформу nanoCAD. Т.е. вы можете не просто разработать приложение, но и написать для приложения программу установки, которая найдет nanoCAD, добавит в нее ваши библиотеки и зарегистрирует приложение в среде nanoCAD. При всех следующих запусках программы ваше приложение будет подгружаться в nanoCAD как неотделимая часть.

Анализ нереализованных функций

А во-вторых, nanoCAD сейчас контролирует вызовы сторонних приложений и ведет журнал тех API-функций, которые еще не реализованы в nanoCAD. Что это значит? Все просто… При вызове нереализованной функции, nanoCAD фиксирует это и предлагает отправить разработчикам (т.е. нам) информационное сообщение. Мы собираем такие сообщения и анализируем их, а по результатам анализа корректируем приоритеты разработки API. Тем самым совместно мы сможем быстрее довести nanoCAD до состояния, удовлетворяющего всех нас.

Системные требования

Под конец, хотелось бы немного поговорить о системных требованиях nanoCAD, тем более что, разрабатывая nanoCAD, мы очень много внимания уделяем этому. Точнее мы стараемся выдержать оптимально-разумный баланс: на одной чаше весов лежит постоянное развитие аппаратного комплекса, который каждый год позволяет решать все более сложные и насыщенные задачи проектирования, а другой лежит тот факт, что не всем проектировщикам по силам каждый год обновлять железо компьютера. Особенно когда решаемые задачи этого и не требуют. Поэтому nanoCAD мы оптимизируем и под относительно слабое железо, и учитываем современные технологии и требования. Пройдемся по составляющим…

Место на жестком диске

Сейчас установочный дистрибутив платформы nanoCAD занимает около 120 Мб. Вместе с .NET и системными библиотеками Microsoft, необходимыми для работы – не более 340 Мб. После установки nanoCAD занимает на диске чуть более 230 Мб. Согласитесь, по современным меркам – это микроскопически мало. И обратите внимание на ближайших конкурентов – они занимают в сотни раз больше, заставляя зачастую пользователей выкачивать гигабайты информации из сети Интернет. Зачем? Ведь даже при таком небольшом размере nanoCAD обладает всем необходимым функционалом по разработке и выпуску рабочей документации.

Оперативная память

Сколько памяти необходимо для работы nanoCAD? Ответ на этот вопрос зависит от того, с какими чертежами вы работаете. nanoCAD можно запустить и на 512 Мб – это минимальные требования. При этом как минимум половину оперативной памяти будет занимать операционная система, на остальной половине будет ютиться nanoCAD вместе с другими программами. Вряд ли это позволит комфортно работать, но все же… Для серьезной работы рекомендуется использовать 2 Гб оперативной памяти и больше.

Чтобы понять, сколько необходимо именно вам для комфортной работы – откройте самый сложный ваш чертеж (например, в nanoCAD free) и загляните в Диспетчер задач Windows на закладку Процессы. Найдите в списке процесс ncad.exe и посмотрите сколько памяти он занял. Теперь если увеличить это значение в полтора-два раза, вы получите необходимый вам объем оперативной памяти на компьютере.

Учтите, что размер чертежа на жестком диске и размер открытого чертежа может различаться в разы – я встречал документы, которые при размере в 150Мб «разворачивались» в оперативной памяти до 2Гб. Естественно, работать с таким чертежом на компьютере с 1Гб оперативной памяти было сложно – Windows постоянно использовал виртуальную память на жестком диске, что на старом железе могло проводить к необъяснимым вылетам программы.

Как разработчики nanoCAD могут помочь в этой ситуации? Можно оптимизировать хранение открытого чертежа в оперативной памяти, размещая данные более компактно. И в nanoCAD 4.0-5.0 мы достигли в этом значительных успехов – в большинстве случаев один и тот же чертеж nanoCAD открывает более компактно по сравнению с конкурентами. Что позволяет в итоге съэкономить на оперативной памяти и разрядности операционной системы.

Операционная система и ее разрядность

Кстати, об ОС и ее разрядности… Начиная с nanoCAD 5.0, платформа поддерживает все операционные системы Windows: от XP до 8. Как 32-х разрядные, так и 64-х разрядные версии. Это значит, что nanoCAD будет работать как с современными аппаратными комплексами, которые скорее всего необходимы для сложных проектов, так и на компьютерах, которые были закуплены 4-5 лет назад.

Но все же владельцам Windows XP и Windows Vista пора задуматься об обновлении операционной системы – в ближайшее время компания Microsoft будет снимать с поддержки эти продукты и разработчикам nanoCAD будет с каждым годом все сложнее и сложнее поддерживать работоспособность nanoCAD на них. Одна-две версии nanoCAD и, возможно, эти операционные системы будут исключены из системных требований платформы.

И, конечно, если вы сейчас задумываетесь об обновлении компьютерного парка, то имеет смысл переходить на Windows 8 с 64-мя разрядами – эти компьютеры обеспечат комфортную работу в ближайшие 4-5 лет.

Видеокарта и видеоподсистема

Отдельно хотелось бы поговорить о видеоподсистеме компьютера. Любая графическая система (к которой без сомнения относится и nanoCAD), предъявляет высокие требования к видео. И чем насыщеннее чертеж, чем больше на нем мелких деталей, текстов, штриховок, полигонов, сплайнов и полилиний, тем более производительной должна быть видеографика, тем быстрее она должна работать, освобождая ресурсы центрального процессора. Именно поэтому мы рекомендуем не экономить на видеокартах – профессиональная работа требует профессиональных устройств.

В случае с nanoCAD мои рекомендации следующие:

  1. Не впадайте в крайности. Использовать супер мощные топые видеокарты наверное смысла нет (если только вы не любите по вечерам на этом же компьютере поиграть в трехмерные шутеры), но и убеждать себя, что встроенная видеокарта справится с задачами САПР, тоже не стоит. Выберите золотую середину – это не сильно напряжет ваш бюджет, но позволит комфортно работать с программой.
  2. Не забывайте обновлять видеодрайвера к видеокарте. Поверьте, оптимально подобранные и настроенные видеодрайвера позволяют в разы ускорить работу программы.

Заключение

Уф, большая получилась статья… И несмотря на это, я не перечислил все, что появилось нового в nanoCAD – затронул только самые яркие новшества программы: формат DWG 2013, усовершенствованная командная строка, команда вставки растра из буфера, внедрение внешних ссылок, вставка спецсимволов в многострочных и однострочных текстах, изоляция объектов, порядок следования для текстов, размеров и штриховок, калькулятор в окне Свойств, улучшенная навигация в трехмерном пространстве, улучшенное отображение штриховок при панорамировании, усовершенствованный поиск контура штриховки, усовершенствованный быстрый выбор (QSELECT), управление заморозкой слоев в видовых экранах, управление листами из контекстного меню закладки, улучшенная печать на нестандартные форматы, поддержка Windows 8.

Мы очень хотим сделать самую удобную, самую комфортную и самую любимую САПР для Вас! Учтите еще и тот факт, что в nanoCAD 5.0 произошло наиболее массовое исправление ошибок и замечаний за всю историю продукта (более 500). С выходом пятой версии nanoCAD поднялся даже не на одну, а сразу на несколько ступеней выше по пути к идеальной цели – это можно почувствовать самостоятельно без дополнительных подсказок после нескольких дней работы.

Найти nanoCAD можно на сайте www.nanocad.ru, а приобрести продукт можно у любого продавца САПР. nanoCAD стал намного ближе.

Хороших вам проектов!

Автор: dows
