Основы статической маршрутизации в Mikrotik RouterOS

в 20:24, , рубрики: mikrotik, Сетевое оборудование, системное администрирование

Маршрутизация — процесс поиска оптимального пути для передачи пакетов в сетях TCP/IP. Любой устройство подключенное к сети IPv4 содержит процесс и таблицы маршрутизации.

Данная статья не является HOWTO, она описывает на примерах статическую маршрутизацию в RouterOS, я намеренно опускал остальные настройки (например srcnat для доступа в сеть интернет), поэтому для понимания материала требуется определенный уровень знания по сетям и RouterOS.

Коммутация и маршрутизация

Основы статической маршрутизации в Mikrotik RouterOS - 1

Коммутация — процесс обмена пакетами в пределах одного Layer2 сегмента (Ethernet, ppp, ...). Если устройство видит, что получатель пакета находится с ним в одной Ethernet подсети, оно узнает mac адрес по протоколу arp и передает пакет напрямую, минуя маршрутизатор. У ppp (point-to-point) соединения может быть только два участника и пакет всегда отправляется на один адрес 0xff.

Маршрутизация — процесс передачи пакетов между Layer2 сегментами. Если устройство хочет отправить пакет, получатель которого находится за пределами Ethernet сегмента, оно смотрит в свою таблицу маршрутизации и передает пакет шлюзу, который знает куда отправить пакет дальше (а может и не знает, изначальный отправитель пакета про это не осведомлен).

Проще всего рассматривать маршрутизатор, как устройство подключенное к двум или более Layer2 сегментам и способное передавать пакеты между ними определяя оптимальный маршрут по таблице маршрутизации.

Если вам все понятно или вы и так это знали, то читайте дальше. Остальным настоятельно рекомендую ознакомиться с маленькой, но очень емкой статьей.

Маршрутизация в RouterOS и PacketFlow

Практически весь функционал относящийся к статической маршрутизации находится в пакете system. Пакет routing добавляет поддержку алгоритмов динамической маршрутизации (RIP, OSPF, BGP, MME), Routing Filters и BFD.

Основное меню для настройки маршрутизации: [IP]->[Route]. Сложные схемы могут потребовать предварительную маркировку пакетов маршрутной меткой в: [IP]->[Firewall]->[Mangle] (цепочки PREROUTING и OUTPUT).

На PacketFlow можно выделить три места, где принимаются решения о маршрутизации IP пакетов:
Основы статической маршрутизации в Mikrotik RouterOS - 2

  1. Маршрутизация пакетов поступивших на роутер. На данном этапе решается уйдет пакет локальному процессу или будет отправлен дальше в сеть. Транзитные пакеты получают Output Interface
  2. Маршрутизация локальных исходящих пакетов. Исходящие пакеты получают Output Interface
  3. Дополнительный этап маршрутизации для исходящих пакетов, позволяет изменить решение о маршрутизации в [Output|Mangle]

  • Путь пакета в блоках 1, 2 зависит от правил в [IP]->[Route]
  • Путь пакета в пунктах 1, 2 и 3 зависит от правил в [IP]->[Route]->[Rules]
  • На путь пакета в блоках 1, 3 можно повлиять используя [IP]->[Firewall]->[Mangle]

RIB, FIB, Routing Cache

Основы статической маршрутизации в Mikrotik RouterOS - 3

Routing Information Base
База в которой собираются маршруты от протоколов динамической маршрутизации, маршруты от ppp и dhcp, статические и подключенные (connected) маршруты. Данная база содержит все маршруты, за исключением отфильтрованных администратором.

Условно, можно считать что [IP]->[Route] отображает RIB.

Forwarding Information Base
Основы статической маршрутизации в Mikrotik RouterOS - 4

База в которой собираются наилучшие маршруты из RIB. Все маршруты в FIB являются активными и используются для пересылки пакетов. Если маршрут становится неактивным (отключен администратором (системой), или интерфейс через который должен отправляться пакет не активен) маршрут удаляется из FIB.

Для принятия решения о маршрутизации в таблице FIB используются следующие данные о IP пакете:

  • Source Address
  • Destination Address
  • Source Interface
  • Routing mark
  • ToS (DSCP)

Попадая в FIB пакет проходит следующие стадии:

  • Пакет предназначен локальному процессу роутера?
  • Пакет попадает под системные или пользовательские правила PBR?
    • Если да, то пакет отправляется в указанную таблицу маршрутизации
  • Пакет отправляется в таблицу main

Условно, можно считать что [IP]->[Route Active=yes] отображает FIB.

Routing Cache
Механизм кэширования маршрутов. Маршрутизатор запоминает куда были отправлены пакеты и если встречаются похожие (предположительно из одного соединения) пускает их по тому-же маршруту, без проверки в FIB. Кэш маршрутов периодически очищается.

Для администраторов RouterOS не сделали средств просмотра и управления Routing Cache, но при его можно отключить в [IP]->[Settings].

Данный механизм был удален из ядра linux 3.6, но в RouterOS до сих пор используется kernel 3.3.5, возможно Routing cahce — одна из причин.

Диалог добавления маршрута

[IP]->[Route]->[+]
Основы статической маршрутизации в Mikrotik RouterOS - 5

  1. Подсеть для которой необходимо создать маршрут (по умолчанию: 0.0.0.0/0)
  2. IP шлюза или интерфейс на который будет отправлен пакет (может быть несколько, см. ниже ECMP)
  3. Проверка доступности шлюза
  4. Тип записи
  5. Дистанция (метрика) для маршрута
  6. Таблица маршрутизации
  7. IP для локальных исходящих пакетов через данный маршрут
  8. Про назначение Scope и Target Scope написано в конце статьи

Флаги маршрутов
Основы статической маршрутизации в Mikrotik RouterOS - 6

  • X — Маршрут отключен администратором (disabled=yes)
  • A — Маршрут используется для передачи пакетов
  • D — Маршрут добавлен динамически (BGP, OSPF, RIP, MME, PPP, DHCP, Connected)
  • C — Подсеть подключена непосредственно к маршрутизатору
  • S — Статический маршрут
  • r,b,o,m — Маршрут добавлен одним из протоколов динамической маршрутизации
  • B,U,P — Фильтрующий маршрут (отбрасывает пакеты вместо передачи)

Что указывать в gateway: ip-адрес или интерфейс?

Система позволяет указывать и то, и другое, при этом не ругается и не дает подсказок, если вы что-то сделали неправильно.

IP адрес
Адрес шлюза должен быть доступен по Layer2. Для Ethernet это означает, что роутер должен иметь на одном из активных интерфейсов ip адрес из той же подсети, для ppp — что адрес gateway указан на одном из активных интерфейсов в качестве адреса подсети.
Если условие доступности по Layer2 не выполняется — маршрут считается неактивным и не попадает в FIB.

Интерфейс
Все сложнее и поведение маршрутизатора зависит от типа интерфейса:

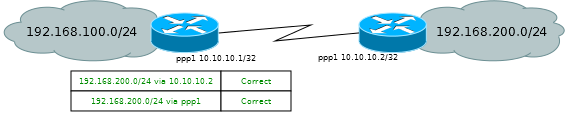

  • PPP (Async, PPTP, L2TP, SSTP, PPPoE, OpenVPN*) соединение предполагает наличие только двух участников и пакет всегда будет направлен шлюзу для передачи, если шлюз обнаружит, что получателем является он сам, то передаст пакет своему локальному процессу.
    Основы статической маршрутизации в Mikrotik RouterOS - 7
  • Ethernet предполагает наличие множества участников и будет отправлять на интерфейс arp запросы с адресом получателя пакета, это ожидаемое и вполне нормальное поведение для connected маршрутов.

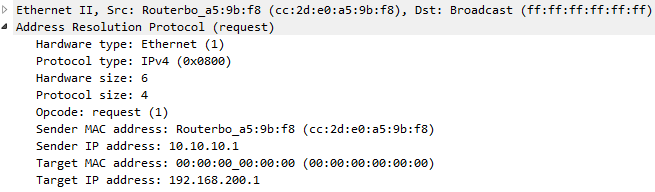

    Но при попытке использовать интерфейс в качестве маршрута для удаленной подсети вы получите следующую ситуацию: маршрут активен, ping до шлюза проходит, но не доходят до получателя из указанной подсети. Если посмотрите на интерфейс через сниффер, то увидите arp запросы с адресами из удаленной подсети.
    Основы статической маршрутизации в Mikrotik RouterOS - 8

Основы статической маршрутизации в Mikrotik RouterOS - 9

Старайтесь указывать ip адрес в качестве gateway всегда когда это возможно. Исключение — connected маршруты (создаются автоматически) и PPP (Async, PPTP, L2TP, SSTP, PPPoE, OpenVPN*) интерфейсы.

OpenVPN не содержит PPP заголовка, но можно использовать имя OpenVPN интерфейса для создания маршрута.

More Specific Route

Основное правило маршрутизации. Маршрут описывающий более маленькую подсеть (с наибольшей маской подсети) имеет больший приоритет при принятии решения о маршрутизации пакета. Положение записей в таблице маршрутизации не имеет отношения к выбору — основное правило More Specific.

Основы статической маршрутизации в Mikrotik RouterOS - 10

Все маршруты из указанной схемы активны (находятся в FIB), т.к. указывают на различные подсети и не конфликтуют между собой.

Если один из шлюзов станет недоступным, связанный маршрут будет считаться неактивным (удален из FIB) и для пакетов будет производиться поиск из оставшихся маршрутов.

Маршруту с подсетью 0.0.0.0/0 иногда придают особое значение и называют "Маршрут по умолчанию" (Default Route) или "Шлюз последней надежды" (gateway of last resort). На самом деле в нем нет ничего магического и он просто включает все возможные адреса IPv4, но данные названия хорошо описывают его задачу — он указывает на шлюз, куда пересылать пакеты для которых нет других, более точных, маршрутов.

Максимально возможная маска подсети для IPv4 — /32, такой маршрут указывает на конкретный хост и может использоваться в таблице маршрутизации.

Понимание More Specific Route является фундаментальным для любых устройств работающих с TCP/IP.

Distance

Дистанции (или Метрики) необходимы для административной фильтрации маршрутов до одной подсети доступной через несколько шлюзов. Маршрут с меньшей метрикой считается приоритетным и попадет в FIB. Если маршрут с меньшей метрикой перестанет быть активным, то в FIB он будет заменен на маршрут с большей метрикой.
Основы статической маршрутизации в Mikrotik RouterOS - 11

Если присутствует несколько маршрутов до одной подсети с одинаковой метрикой, маршрутизатор добавить в таблицу FIB только один из них, руководствуясь своей внутренней логикой.

Метрика может принимать значение от 0 до 255:
Основы статической маршрутизации в Mikrotik RouterOS - 12

  • 0 — Метрика для подключенных (connected) маршрутов. Дистанция 0 не может быть выставлена администратором
  • 1-254 — Метрики доступные администратору для установки маршрутам. Метрики с меньшим значением имеют больший приоритет
  • 255 — Метрика доступная администратору для установки маршрутам. В отличии от 1-254, маршрут с метрикой 255 всегда остается неактивным и не попадает в FIB
  • Особые метрики. У маршрутов полученных от протоколов динамической маршрутизации, есть стандартные значения метрик

Check gateway

Check gateway — расширение MikroTik RoutesOS для проверки доступности шлюза по icmp или arp. Раз в 10 секунд (изменить нельзя) на шлюз отправляется запрос, если дважды не приходит ответ маршрут считается недоступным и удаляется из FIB. Если check gateway отключил маршрут проверки продолжается и маршрут снова станет активным после одной успешной проверки.
Основы статической маршрутизации в Mikrotik RouterOS - 13

Check gateway отключает запись, в которой он настроен и все остальные записи (во всех таблицах маршрутизации и ecmp маршрутах) с указанным шлюзом.

В целом check gateway работает нормально, если не возникает проблем с потерей пакетов до шлюза. Check gateway не знает, что происходит со связью за пределами проверяемого шлюза, для этого необходимы дополнительные инструменты: скрипты, рекурсивная маршрутизация, протоколы динамической маршрутизации.

Большинство VPN и туннельных протоколов содержат встроенные средства для проверки активности соединения, включать для них check gateway — это дополнительная (но очень маленькая) нагрузка на сеть и производительность устройства.

ECMP маршруты

Equal-Cost Multi-Path — отправка пакетов до получателя используя одновременно несколько шлюзом с перебором по алгоритму Round Robin.

ECMP маршрут создается администратором, путем указания нескольких gateway для одной подсети (либо автоматический, при наличии двух равноценных маршрутов OSPF).
Основы статической маршрутизации в Mikrotik RouterOS - 14

ECMP используется для балансировки нагрузки между двумя каналами, в теории, если в ecmp маршруте два канала, то для каждого пакета исходящий канал должен отличаться. Но механизм Routing cache отправляет пакеты из соединения по маршруту, которым пошел первый пакет, в итоге получаем подобие балансировки на базе соединений (per-connection loading balancing).

Если отключить Routing Cache, то пакеты в ECMP маршруте будут делиться правильно, но возникает проблема с NAT. Правило NAT обрабатывает только первый пакет из соединения (остальные обрабатываются автоматически) и получается ситуация, что с различных интерфейсов уходят пакеты с одним адресом источника.
Основы статической маршрутизации в Mikrotik RouterOS - 15

В ECMP маршрутах не работает check gateway (баг RouterOS). Но можно обойти это ограничение, если создать дополнительные маршруты для проверки, которые будут отключать записи в ECMP.

Фильтрация средствами Routing

Опция Type определяет, что сделать с пакетом:

  • unicast — отправить на указанный шлюз (интерфейс)
  • blackhole — отбросить пакет
  • prohibit, unreachable — отбросить пакет и отправить icmp сообщение отправителю

Фильтрацию обычно используют, когда нужно обезопасить отправку пакетов не по тому пути, конечно можно фильтровать подобное через firewall.

Пара примеров

Для закрепления базовых вещей о маршрутизации.

Типичный домашний роутер
Основы статической маршрутизации в Mikrotik RouterOS - 16

/ip route
add dst-address=0.0.0.0/0 gateway=10.10.10.1

  1. Статический маршрут до 0.0.0.0/0 (default route)
  2. Connected маршрут на интерфейсе с провайдером
  3. Connected маршрут на интерфейсе с локальной сетью

Типичный домашний роутер с PPPoE
Основы статической маршрутизации в Mikrotik RouterOS - 17

  1. Статический маршрут до default route, добавлен автоматически т.к. это указано в свойствах подключения
  2. Connected маршрут для PPP соединения
  3. Connected маршрут на интерфейсе с локальной сетью

Типичный домашний роутер с двумя провайдерами и резервированием
Основы статической маршрутизации в Mikrotik RouterOS - 18

/ip route
add dst-address=0.0.0.0/0 gateway=10.10.10.1 distance=1 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.20.20.1 distance=2

  1. Статический маршрут до default route через первого провайдера с метрикой 1 и проверкой доступности шлюза
  2. Статический маршрут до default route через второго провайдера с метрикой 2
  3. Connected маршруты

Трафик до 0.0.0.0/0 идет через 10.10.10.1, пока данный шлюз доступен, иначе переключается на 10.20.20.1

Такую схему можно считать резервированием канала, но она не лишена недостатков. Если произойдет обрыв за пределами шлюза провайдера (например внутри операторской сети), ваш роутер об этом не узнает и продолжит считать маршрут активным.

Типичный домашний роутер с двумя провайдерами, резервированием и ECMP
Основы статической маршрутизации в Mikrotik RouterOS - 19

/ip route
add dst-address=0.0.0.0/0 gateway=10.10.10.1 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.20.20.1 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.10.10.1,10.20.20.1 distance=1

  1. Статические маршруты для проверки chack gateway
  2. Маршрут ECMP
  3. Connected маршруты

Маршруты для проверки синего цвета (цвет неактивных маршрутов), но это не мешает работе check gateway. В текущей версии (6.44) RoS автоматический приоритет отдается ECMP маршруту, но лучше добавить проверочные маршруты в другие таблицы маршрутизации (опция routing-mark)

На Speedtest и прочих подобных сайтах прироста скорости не будет (ECMP делит трафик по соединениям, а не по пакетам), но p2p приложения должны загружать быстрее.

Фильтрация через Routing
Основы статической маршрутизации в Mikrotik RouterOS - 20

/ip route
add dst-address=0.0.0.0/0 gateway=10.10.10.1
add dst-address=192.168.200.0/24 gateway=10.30.30.1 distance=1
add dst-address=192.168.200.0/24 gateway=10.10.10.1 distance=2 type=blackhole

  1. Статический маршрут до default route
  2. Статический маршрут до 192.168.200.0/24 через ipip туннель
  3. Запрещающий статический маршрут до 192.168.200.0/24 через маршрутизатор провайдера

Вариант фильтрации при которой туннельный трафик не уйдет на маршрутизатор провайдера при отключении ipip интерфейса. Подобные схемы требуются редко, т.к. можно реализовать блокировку через firewall.

Routing Loop
Петля маршрутизации — ситуация когда пакет бегает между маршрутизаторами до истечения ttl. Обычно является следствием ошибки конфигурации, в больших сетях лечится внедрением протоколов динамической маршрутизации, в маленьких — внимательностью.

Выглядит это примерно так:
Основы статической маршрутизации в Mikrotik RouterOS - 21

Пример (наипростейший) как получить подобный результат:
Основы статической маршрутизации в Mikrotik RouterOS - 22

Пример с Routing loop не имеет практического применения, но он показывает что маршрутизаторы понятия не имеют о таблице маршрутизации своих соседей.

Policy Base Routing и дополнительные таблицы маршрутизации

При выборе маршрута, роутер использует только одно поле из заголовка пакета (Dst. Address) — это базовая маршрутизация. Маршрутизация на базе других условий, например адреса источника, типа трафика (ToS), балансировка без ECMP, относится к Policy Base Routing (PBR) и использует дополнительные таблицы маршрутизации.

Основы статической маршрутизации в Mikrotik RouterOS - 23

More Specific Route является основным правилом выбора маршрута, в пределах таблицы маршрутизации.

По умолчанию все правила маршрутизации добавляются в таблицу main. Администратор может создать произвольное количество дополнительных таблиц маршрутизации и направлять пакеты в них. Правила в разных таблицах не конфликтуют между собой. Если пакет не нашел подходящего правила в указанной таблице, он уйдет в таблицу main.

Пример с распределением через Firewall:
Основы статической маршрутизации в Mikrotik RouterOS - 24

  • 192.168.100.10 -> 8.8.8.8
    1. Трафик от 192.168.100.10 получает метку via-isp1 в [Prerouting|Mangle]
    2. На этапе Routing в таблице via-isp1 производится поиск маршрута до 8.8.8.8
    3. Маршрут найден, трафик отправляется на шлюз 10.10.10.1
  • 192.168.200.20 -> 8.8.8.8
    1. Трафик от 192.168.200.20 получает метку via-isp2 в [Prerouting|Mangle]
    2. На этапе Routing в таблице via-isp2 производится поиск маршрута до 8.8.8.8
    3. Маршрут найден, трафик отправляется на шлюз 10.20.20.1
  • Если один из шлюзов (10.10.10.1 или 10.20.20.1) станет недоступным, то пакет уйдет в таблицу main и будет искать подходящий маршрут там

Проблемы терминологии

В RouterOS есть определенные проблемы с терминологией.
При работе с правилами в [IP]->[Routes] указывается таблица маршрутизации, хотя и написано что метка:
Основы статической маршрутизации в Mikrotik RouterOS - 25

В [IP]->[Routes]->[Rule] все правильно, в условии метки в действии таблицы:
Основы статической маршрутизации в Mikrotik RouterOS - 26

Как отправить пакет в определенную таблицу маршрутизации

RouterOS дает несколько инструментов:

  • Правила в [IP]->[Routes]->[Rules]
  • Маршрутные метки (action=mark-routing) в [IP]->[Firewall]->[Mangle]
  • VRF

Правила [IP]->[Route]->[Rules]
Правила обрабатываются последовательно, если пакет совпал с условиями правила он не проходит дальше.

Routing Rules позволяют расширить возможности маршрутизации, опираясь не только на адрес получателя, но и адрес источника и интерфейс на который был получен пакет.

Основы статической маршрутизации в Mikrotik RouterOS - 27

Правила состоят из условий и действия:

  • Условия. Практически повторяют список признаков по которым пакет проверяется в FIB, отсутствует только ToS.
  • Действия
    • lookup — отправить пакет в таблицу
    • lookup only in table — запереть пакет в таблице, если маршрут не будет найден пакет не уйдет в таблицу main
    • drop — отбросить пакет
    • unreacheable — отбросить пакет с уведомлением отправителя

В FIB трафик до локальных процессов обрабатывается в обход правил [IP]->[Route]->[Rules]:
Основы статической маршрутизации в Mikrotik RouterOS - 28

Маркировка [IP]->[Firewall]->[Mangle]
Маршрутные метки позволяют устанавливать шлюз для пакета используя практически любые условия Firewall:
Основы статической маршрутизации в Mikrotik RouterOS - 29

Практически, потому что не все из них имеет смысл, а некоторые могут работать нестабильно.

Основы статической маршрутизации в Mikrotik RouterOS - 30

Маркировать пакет можно двумя способами:

  • Сразу ставить routing-mark
  • Сначала ставить connection-mark, потом на основе connection-mark ставить routing-mark

В статье про firewall я писал, что второй вариант предпочтительнее т.к. снижает нагрузку на cpu, в случае с маркировкой маршрутов — это не совсем так. Указанные способы маркировки не всегда являются равноценными и обычно используются для решения различных задач.

Примеры использования

Переходим к примерам использования Policy Base Routing, на них гораздо проще показать зачем все это нужно.

MultiWAN и ответный исходящий (Output) трафик
Распространенная проблема, при MultiWAN конфигурации: Mikrotik доступен из сети интернет только по "активному" провайдеру.
Основы статической маршрутизации в Mikrotik RouterOS - 31

Роутеру не важно на какой ip пришел запрос, при генерации ответа он будет искать маршрут в таблице маршрутизации, где активен маршрут через isp1. Дальше такой пакет скорее всего будет отфильтрован по пути до получателя.

Еще один интересный момент. Если на интерфейсе ether1 настроен "простой" source nat: /ip fi nat add out-interface=ether1 action=masquerade пакет уйдет в сеть с src. address=10.10.10.100, что еще больше усугубит ситуацию.

Исправить проблему можно нескольким способами, но для любого из них потребуются дополнительные таблицы маршрутизации:
Основы статической маршрутизации в Mikrotik RouterOS - 32

/ip route
add dst-address=0.0.0.0/0 gateway=10.10.10.1 check-gateway=ping distance=1
add dst-address=0.0.0.0/0 gateway=10.20.20.1 check-gateway=ping distance=2
add dst-address=0.0.0.0/0 gateway=10.10.10.1 routing-mark=over-isp1
add dst-address=0.0.0.0/0 gateway=10.20.20.1 routing-mark=over-isp2

Использование [IP]->[Route]->[Rules]
Указываем таблицу маршрутизации которая будет использована для пакетов с указанными Source IP.
Основы статической маршрутизации в Mikrotik RouterOS - 33

/ip route rule
add src-address=10.10.10.100/32 action=lookup-only-in-table table=over-isp1
add src-address=10.20.20.200/32 action=lookup-only-in-table table=over-isp2

Можно использовать action=lookup, но для локального исходящего трафика указанный вариант полностью исключает соединения с неправильного интерфейса.

  • Система генерирует ответный пакет с Src. Address: 10.20.20.200
  • На этапе Routing Decision(2) происходит проверка [IP]->[Routes]->[Rules] и пакет отправляется в таблицу маршрутизации over-isp2
  • В соответствии с таблицей маршрутизации пакет должен быть отправлен на шлюз 10.20.20.1 через интерфейс ether2

Основы статической маршрутизации в Mikrotik RouterOS - 34

Данный способ не требует рабочий Connection Tracker, в отличии от использования таблицы Mangle.

Использование [IP]->[Firewall]->[Mangle]
Соединение начинается со входящего пакета, поэтому маркируем его (action=mark-connection), для исходящих пакетов от маркированного соединения устанавливаем маршрутную метку (action=mark-routing).
Основы статической маршрутизации в Mikrotik RouterOS - 35

/ip firewall mangle
#Маркировка входящих соединений
add chain=input in-interface=ether1 connection-state=new action=mark-connection new-connection-mark=from-isp1
add chain=input in-interface=ether2 connection-state=new action=mark-connection new-connection-mark=from-isp2
#Маркировка исходящих пакетов на основе соединений
add chain=output connection-mark=from-isp1 action=mark-routing new-routing-mark=over-isp1 passthrough=no
add chain=output connection-mark=from-isp2 action=mark-routing new-routing-mark=over-isp2 passthrough=no

Если на одном интерфейсе настроено несколько ip, можно добавить в условие dst-address для уточнения.

  • На интерфейс ether2 поступает пакет открывающий соединение. Пакет попадает в [INPUT|Mangle] где говорится маркировать все пакеты из соединения как from-isp2
  • Система генерирует ответный пакет с Src. Address: 10.20.20.200
  • На этапе Routing Decision(2) пакет в соответствии с таблицей маршрутизации отправляется на шлюз 10.20.20.1 через интерфейс ether1. Можете убедиться в этом залогировав пакеты в [OUTPUT|Filter]
  • На этапе [OUTPUT|Mangle] происходит проверка на наличие метки соединения from-isp2 и пакет получает маршруткую метку over-isp2
  • На этапе Routing Adjusment(3) происходит проверка на наличие маршрутной метки и отправка в соответствующую таблицу маршрутизации
  • В соответствии с таблицей маршрутизации пакет должен быть отправлен на шлюз 10.20.20.1 через интерфейс ether2

Основы статической маршрутизации в Mikrotik RouterOS - 36

MultiWAN и ответный dst-nat трафик

Пример посложнее, что делать если за роутером находится сервер (например web) в частной подсети и необходимо обеспечить доступ к нему по любому из провайдеров.

/ip firewall nat
add chain=dstnat proto=tcp dst-port=80,443 in-interface=ether1 action=dst-nat to-address=192.168.100.100
add chain=dstnat proto=tcp dst-port=80,443 in-interface=ether2 action=dst-nat to-address=192.168.100.100

Суть проблемы будет та же, решение похоже на вариант с Firewall Mangle, только будут использоваться другие цепочки:
Основы статической маршрутизации в Mikrotik RouterOS - 37

/ip firewall mangle
add chain=prerouting connection-state=new in-interface=ether1 protocol=tcp dst-port=80,443 action=mark-connection new-connection-mark=web-input-isp1
add chain=prerouting connection-state=new in-interface=ether2 protocol=tcp dst-port=80,443 action=mark-connection new-connection-mark=web-input-isp2
add chain=prerouting connection-mark=web-input-isp1 in-interface=ether3 action=mark-routing new-routing-mark=over-isp1 passthrough=no
add chain=prerouting connection-mark=web-input-isp2 in-interface=ether3 action=mark-routing new-routing-mark=over-isp2 passthrough=no

Основы статической маршрутизации в Mikrotik RouterOS - 38
На схеме не отображен NAT, но думаю и так все понятно.

MultiWAN и исходящие соединения

Можно использовать возможности PBR для создания нескольких vpn (в примере SSTP) соединений с разных интерфейсов роутера.

Основы статической маршрутизации в Mikrotik RouterOS - 39

Дополнительные таблицы маршрутизации:

/ip route
add dst-address=0.0.0.0/0 gateway=192.168.100.1 routing-mark=over-isp1
add dst-address=0.0.0.0/0 gateway=192.168.200.1 routing-mark=over-isp2
add dst-address=0.0.0.0/0 gateway=192.168.0.1 routing-mark=over-isp3

add dst-address=0.0.0.0/0 gateway=192.168.100.1 distance=1
add dst-address=0.0.0.0/0 gateway=192.168.200.1 distance=2
add dst-address=0.0.0.0/0 gateway=192.168.0.1 distance=3

Маркировка пакетов:

/ip firewall mangle
add chain=output dst-address=10.10.10.100 proto=tcp dst-port=443 action=mark-routing new-routing-mark=over-isp1 passtrough=no
add chain=output dst-address=10.10.10.101 proto=tcp dst-port=443 action=mark-routing new-routing-mark=over-isp2 passtrough=no
add chain=output dst-address=10.10.10.102 proto=tcp dst-port=443 action=mark-routing new-routing-mark=over-isp3 passtrough=no

Простые правила NAT, иначе пакет уйдет с интерфейса с неправильным Src. Address:

/ip firewall nat
add chain=srcnat out-interface=ether1 action=masquerade
add chain=srcnat out-interface=ether2 action=masquerade
add chain=srcnat out-interface=ether3 action=masquerade

Разбор:

  • Роутер создает три процесса SSTP
  • На этапе Routing Decision (2) для данных процессов выбирается маршрут, исходя из таблицы маршрутизации main. От этого же маршрута пакет получает Src. Address привязанный к интерфейсу ether1
  • В [Output|Mangle] пакеты от разных соединений получают разные метки
  • Пакеты попадают в соответствующие меткам таблицы на этапе Routing Adjusment и получает новый маршрут для отправки пакетов
  • Но у пакетов все еще остается Src. Address от ether1, на этапе [Nat|Srcnat] адрес подменяется в соответствии с интерфейсом

Интересно, что на роутере вы увидите следующую таблицу соединений:
Основы статической маршрутизации в Mikrotik RouterOS - 40

Connection Tracker отрабатывает раньше [Mangle] и [Srcnat], поэтому все соединения идут от одного адреса, если посмотреть подробнее то в Replay Dst. Address будут адреса после NAT:
Основы статической маршрутизации в Mikrotik RouterOS - 41

На VPN сервере (на тестовом стенде он у меня один) можно увидеть что все соединения происходят с правильных адресов:
Основы статической маршрутизации в Mikrotik RouterOS - 42

Постой способ
Есть способ проще, можно просто указать определенный шлюз для каждого из адресов:

/ip route
add dst-address=10.10.10.100 gateway=192.168.100.1
add dst-address=10.10.10.101 gateway=192.168.200.1
add dst-address=10.10.10.102 gateway=192.168.0.1

Но такие маршруты будут влиять не только на исходящий но и на транзитный трафик. Плюс, если вам не нужно чтобы трафик на vpn сервера уходил через неподходящие каналы связи, то придется добавить еще 6 правил в [IP]->[Routes]с type=blackhole. В предыдущем варианте — 3 правила в [IP]->[Route]->[Rules].

Распределение соединений пользователей по каналам связи

Простые, повседневные задачи. Опять же понадобятся дополнительные таблицы маршрутизации:

/ip route
add dst-address=0.0.0.0/0 gateway=10.10.10.1 dist=1 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.20.20.1 dist=2 check-gateway=ping

add dst-address=0.0.0.0/0 gateway=10.10.10.1 dist=1 routing-mark=over-isp1
add dst-address=0.0.0.0/0 gateway=10.20.20.1 dist=1 routing-mark=over-isp2

Используя [IP]->[Route]->[Rules]
Основы статической маршрутизации в Mikrotik RouterOS - 43

/ip route rules
add src-address=192.168.100.0/25 action=lookup-only-in-table table=over-isp1
add src-address=192.168.100.128/25 action=lookup-only-in-table table=over-isp2

Если использовать action=lookup, то при отключении одного из каналов трафик уйдет в таблицу main и пойдет по рабочему каналу. Нужно это или нет — зависит от задачи.

Используя маркировки в [IP]->[Firewall]->[Mangle]
Простой пример со списками ip адресов. В принципе можно использовать практически любые условия. Единственное предостережение layer7, даже в паре с метками соединений, может показаться что всё работает правильно, но часть трафика всеравно уйдет не туда.
Основы статической маршрутизации в Mikrotik RouterOS - 44

/ip firewall mangle
add chain=prerouting src-address-list=users-over-isp1 dst-address-type=!local action=mark-routing new-routing-mark=over-isp1
add chain=prerouting src-address-list=users-over-isp2 dst-address-type=!local action=mark-routing new-routing-mark=over-isp2

"Запереть" пользователей в одной таблице маршрутизации можно через [IP]->[Route]->[Rules]:

/ip route rules
add routing-mark=over-isp1 action=lookup-only-in-table table=over-isp1
add routing-mark=over-isp2 action=lookup-only-in-table table=over-isp2

Либо через [IP]->[Firewall]->[Filter]:

/ip firewall filter
add chain=forward routing-mark=over-isp1 out-interface=!ether1 action=reject
add chain=forward routing-mark=over-isp2 out-interface=!ether2 action=reject

Отступление про dst-address-type=!local
Дополнительное условие dst-address-type=!local необходимо чтобы трафик от пользователей доходил до локальных процессов роутера (dns, winbox, ssh, ...). Если к роутеру подключено несколько локальных подсетей, необходимо предусмотреть чтобы трафик между ними не уходил в интернет, например используя dst-address-table.

В примере с использованием [IP]->[Route]->[Rules] подобных исключений нет, но трафик до локальных процессов доходит. Дело в том, что попадая в FIB пакет промаркированный в [PREROUTING|Mangle] имеет маршрутную метку и уходит в таблицу маршрутизации отличную от main, где нет локального интерфейса. В случае с Routing Rules, сначала проверяется предназначен ли пакет локальному процессу и только на этапе User PBR он уходит в заданную таблицу маршрутизации.

Используя [IP]->[Firewall]->[Mangle action=route]
Данное действие работает только в [Prerouting|Mangle] и позволяет направлять трафик на указанный шлюз без использования дополнительных таблиц маршрутизации, указывая адрес шлюза напрямую:

/ip firewall mangle
add chain=prerouting src-address=192.168.100.0/25 action=route gateway=10.10.10.1
add chain=prerouting src-address=192.168.128.0/25 action=route gateway=10.20.20.1

Действие route имеет более низкий приоритет чем правила маршрутизации ([IP]->[Route]->[Rules]). В случае с маршрутными метками все зависит от положения правил, если правило с action=route стоит выше чем action=mark-route, то будет использовано оно (вне зависимости от флага passtrough), иначе маркировка маршрута.
На wiki очень мало информации про данное действие и все выводы получены эксперементальным путем, в любом случае я не нашел варианты когда применение данного варианта дает приимущества перед другими.

Динамическая балансировка на основе PPC

Per Connection Classificator — является более гибким аналогом ECMP. В отличии от ECMP делит трафик по соединениям более строго (ECMP ничего про соединения не знает, но в паре с Routing Cache получается нечто похожее).

PCC берет указанные поля из ip заголовка, преобразует их в 32-битное значение и делит на знаменатель. Остаток от деления сравнивается с указанным остатком и если они совпадают, то применяется указанное действие. Подробнее. Звучит дико, но работает.
Основы статической маршрутизации в Mikrotik RouterOS - 45

Пример с тремя адресами:

192.168.100.10: 192+168+100+10 = 470 % 3 = 2
192.168.100.11: 192+168+100+11 = 471 % 3 = 0
192.168.100.12: 192+168+100+12 = 472 % 3 = 1

Пример динамического распределения трафика по src.address между тремя каналами:
Основы статической маршрутизации в Mikrotik RouterOS - 46

#Таблица маршрутизации
/ip route
add dst-address=0.0.0.0/0 gateway=10.10.10.1 dist=1 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.20.20.1 dist=2 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.30.30.1 dist=3 check-gateway=ping

add dst-address=0.0.0.0/0 gateway=10.10.10.1 dist=1 routing-mark=over-isp1
add dst-address=0.0.0.0/0 gateway=10.20.20.1 dist=1 routing-mark=over-isp2
add dst-address=0.0.0.0/0 gateway=10.30.30.1 dist=1 routing-mark=over-isp3

#Маркировка соединений и маршрутов
/ip firewall mangle
add chain=prerouting in-interface=br-lan dst-address-type=!local connection-state=new per-connection-classifier=src-address:3/0 action=mark-connection new-connection-mark=conn-over-isp1
add chain=prerouting in-interface=br-lan dst-address-type=!local connection-state=new per-connection-classifier=src-address:3/1 action=mark-connection new-connection-mark=conn-over-isp2
add chain=prerouting in-interface=br-lan dst-address-type=!local connection-state=new per-connection-classifier=src-address:3/2 action=mark-connection new-connection-mark=conn-over-isp3

add chain=prerouting in-interface=br-lan connection-mark=conn-over-isp1 action=mark-routing new-routing-mark=over-isp1
add chain=prerouting in-interface=br-lan connection-mark=conn-over-isp2 action=mark-routing new-routing-mark=over-isp2
add chain=prerouting in-interface=br-lan connection-mark=conn-over-isp3 action=mark-routing new-routing-mark=over-isp3

При маркировке маршрутов есть дополнительное условие: in-interface=br-lan, без него под action=mark-routing попадет ответный трафик из интернета и в соответствии с таблицами маршрутизации уйдет обратно к провайдеру.

Переключение каналов связи

Check ping — хороший инструмент, но он проверяет связь только с ближайшим IP пиром, сети провайдеров обычно состоят из большого числа маршрутизаторов и обрыв связи может произойти за пределами ближайшего пира, а дальше идут магистральные операторы связи у которых тоже могут случаться проблемы, в общем check ping не всегда показывает актуальную информацию о доступе в глобальную сеть.
Если у провайдеров и крупных корпораций есть протокол динамической маршрутизации BGP, то домашним и офисным пользователем приходится самостоятельно придумывать как проверять доступ в интернет через определенный канал связи.

Обычно используются скрипты, которые через определенный канал связи проверяют доступность ip адреса в сети интернет, при этом выбирается что то надежное, например google dns: 8.8.8.8. 8.8.4.4. Но в сообществе Mikrotik для этого приспособили более интересный инструмент.

Пара слов про рекурсивную маршрутизацию
Рекурсивная маршрутизация необходима при построении Multihop BGP пиринга и в статью про основы статической маршрутизации попала только за счет ушлых пользователей MikroTik, которые придумали как использовать рекурсивный маршруты в паре с check gateway для переключение каналов связи без дополнительных скриптов.

Пришло время в общих чертах разобраться с опциями scope/target scope и каким образом маршрут привязывается к интерфейсу:
Основы статической маршрутизации в Mikrotik RouterOS - 47

  1. Маршрут ищет интерфейс для отправки пакета исходя из своего значения scope и всех записей в таблице main с меньшими или равными значениями target scope
  2. Из найденных интерфейсов выбирается тот, через который можно отправить пакет указанному шлюзу
  3. Интерфейс найденной connected записи выбирается для отправки пакета на шлюз

При наличии рекурсивного маршрута происходит все тоже самое, но в два этапа:
Основы статической маршрутизации в Mikrotik RouterOS - 48

  • 1-3 К connected маршрутам добавляется еще один, через который можно достичь указанного шлюза
  • 4-6 Поиск маршрута connected маршрута для "промежуточного" шлюза

Все манипуляции с рекурсивным поиском происходят в RIB, а в FIB передается только итоговый результат: 0.0.0.0/0 via 10.10.10.1 on ether1.

Пример использования рекурсивной маршрутизации для переключения маршрутов
Основы статической маршрутизации в Mikrotik RouterOS - 49

Конфигурация:
Основы статической маршрутизации в Mikrotik RouterOS - 50

/ip route
add dst-address=0.0.0.0/0 gateway=8.8.8.8 check-gateway=ping distance=1 target-scope=10
add dst-address=8.8.8.8 gateway=10.10.10.1 scope=10
add dst-address=0.0.0.0/0 gateway=10.20.20.1 distance=2

Можно проверить, что пакеты будут отправляться на 10.10.10.1:
Основы статической маршрутизации в Mikrotik RouterOS - 51

Check gateway ничего не знает про рекурсивную маршрутизацию и просто отправляет ping'и на адрес 8.8.8.8, который (исходя из таблицы main) доступен через шлюз 10.10.10.1.

Если происходит потеря связи между 10.10.10.1 и 8.8.8.8, то происходит отключение маршрута, но пакеты (включая проверочные ping) до 8.8.8.8 продолжают идти через 10.10.10.1:
Основы статической маршрутизации в Mikrotik RouterOS - 52

Если происходит потеря линка на ether1, то получается неприятная ситуация, когда пакеты до 8.8.8.8 пойдут через второго провайдера:
Основы статической маршрутизации в Mikrotik RouterOS - 53

Это проблема, если вы используете NetWatch для запуска скриптов при недоступности 8.8.8.8. При обрыве линка NetWatch просто отработает по резервному каналу связи и будет считать что все нормально. Решается добавлением дополнительного фильтрующего маршрута:

/ip route
add dst-address=8.8.8.8 gateway=10.20.20.1 distance=100 type=blackhole

Основы статической маршрутизации в Mikrotik RouterOS - 54

На хабре есть статья, где ситуация с NetWatch рассмотрена более детально.

И да, при использовании подобного резервирования адрес 8.8.8.8 будет жестко привязан к одному из провайдеров, соответственно выбирать его в качестве источника dns не самая хорошая идея.

Пара слов про Virtual Routing and Forwarding (VRF)

Технология VRF предназначена для создания нескольких виртуальных маршрутизаторов внутри одного физического, данная технология широко применяется у операторов связи (обычно в связке с MPLS) для предоставления услуги L3VPN клиентам с пересекающимися адресами подсетей:
Основы статической маршрутизации в Mikrotik RouterOS - 55

Но VRF в Mikrotik организован на базе таблиц маршрутизации и имеет ряд недостатков, например локальные ip адреса роутера доступны из всех VRF, подробнее можно почитать по ссылке.

Пример конфигурации vrf:
Основы статической маршрутизации в Mikrotik RouterOS - 56

/ip route vrf
add interfaces=ether1 routing-mark=vrf1
add interfaces=ether2 routing-mark=vrf2

/ip address
add address=192.168.100.1/24 interface=ether1 network=192.168.100.0
add address=192.168.200.1/24 interface=ether2 network=192.168.200.0

С устройства подключенного к ether2 видим, что проходит ping до адреса роутера из другого vrf (и это проблема), при этом ping в интернет не уходит:
Основы статической маршрутизации в Mikrotik RouterOS - 57

Для доступа в интернет необходимо прописать дополнительный маршрут обращающийся к таблице main (в терминологии vrf это называется route leaking):
Основы статической маршрутизации в Mikrotik RouterOS - 58

/ip route
add distance=1 gateway=172.17.0.1@main routing-mark=vrf1
add distance=1 gateway=172.17.0.1%wlan1 routing-mark=vrf2

Тут показано два способа route leaking: используюя таблицу маршрутизации: 172.17.0.1@main и используя имя интерфейса: 172.17.0.1%wlan1.

И настроить маркировку для ответного трафика в [PREROUTING|Mangle]:
Основы статической маршрутизации в Mikrotik RouterOS - 59

/ip firewall mangle
add chain=prerouting in-interface=ether1 action=mark-connection new-connection-mark=from-vrf1 passthrough=no
add chain=prerouting connection-mark=from-vrf1 routing-mark=!vrf1 action=mark-routing new-routing-mark=vrf1 passthrough=no
add chain=prerouting in-interface=ether2 action=mark-connection new-connection-mark=from-vrf2 passthrough=no
add chain=prerouting connection-mark=from-vrf2 routing-mark=!vrf1 action=mark-routing new-routing-mark=vrf2 passthrough=no

Основы статической маршрутизации в Mikrotik RouterOS - 60

Подсети с одинаковой адресацией
Организация доступа до подсетей с одинаковой адресацией на одном роутере используя VRF и netmap:
Основы статической маршрутизации в Mikrotik RouterOS - 61

Базовая конфигурация:

/ip route vrf
add interfaces=ether1 routing-mark=vrf1
add interfaces=ether2 routing-mark=vrf2

/ip address
add address=192.168.100.1/24 interface=ether1 network=192.168.100.0
add address=192.168.100.1/24 interface=ether2 network=192.168.100.0
add address=192.168.0.1/24 interface=ether3 network=192.168.0.0

Правила firewall:

#Маркируем пакеты для отправки в правильную таблицу маршрутизации
/ip firewall mangle
add chain=prerouting dst-address=192.168.101.0/24 in-interface=ether3 action=mark-routing new-routing-mark=vrf1 passthrough=no
add chain=prerouting dst-address=192.168.102.0/24 in-interface=ether3 action=mark-routing new-routing-mark=vrf2 passthrough=no

#Средствами netmap заменяем адреса "эфимерных" подсетей на реальные подсети
/ip firewall nat
add chain=dstnat dst-address=192.168.101.0/24 in-interface=ether3 action=netmap to-addresses=192.168.100.0/24
add chain=dstnat dst-address=192.168.102.0/24 in-interface=ether3 action=netmap to-addresses=192.168.100.0/24

Правила маршрутизации для возвратного трафика:

#Указание имени интерфейса тоже может считаться route leaking, но по сути тут создается аналог connected маршрута
/ip route
add distance=1 dst-address=192.168.0.0/24 gateway=ether3 routing-mark=vrf1
add distance=1 dst-address=192.168.0.0/24 gateway=ether3 routing-mark=vrf2

Добавление маршрутов полученных по dhcp в заданную таблицу маршрутизации
VRF может быть интересен, если необходимо автоматически добавить динамический маршрут (например от dhcp client) в определенную таблицу маршрутизации.

Добавление интерфейса в vrf:

/ip route vrf
add interface=ether1 routing-mark=over-isp1

Правила для отправки трафика (исходящего и транзитного) через таблицу over-isp1:

/ip firewall mangle
add chain=output out-interface=!br-lan action=mark-routing new-routing-mark=over-isp1 passthrough=no
add chain=prerouting in-interface=br-lan dst-address-type=!local action=mark-routing new-routing-mark=over-isp1 passthrough=no

Дополнительный, фейковый маршрут для работы исходящей маршрутизции:

/interface bridge
add name=bare

/ip route
add dst-address=0.0.0.0/0 gateway=bare

Этот маршрут необходим только чтобы локальные исходящие пакеты могли пройти через Routing decision (2) до [OUTPUT|Mangle] и получить маршрутную метку, если на маршрутизаторе есть другие активные маршруты до 0.0.0.0/0 в таблице main оно не требуется.
Основы статической маршрутизации в Mikrotik RouterOS - 62

Цепочки connected-in и dynamic-in в [Routing] -> [Filters]

Фильтрация маршрутов (входящий и исходящих) — это инструмент который обычно используется вместе с протоколами динамической маршрутизации (поэтому доступен только после установки пакета routing), но во входящих фильтрах есть две интересные цепочки:

  • connected-in — фильтрация connected маршрутов
  • dynamic-in — фильтрация динамических маршрутов полученных PPP и DCHP

Фильтрация позволяет не только отбрасывать маршруты, но и изменять ряд опций: distance, routing-mark, comment, scope, target scope, ...

Это очень точечный инструмент и если можете сделать что-то без Routing Filters (но не скриптами), то не используйте Routing Filters, не путайте себя и тех кто будет конфигурировать роутер после вас. В контексте динамической маршрутизации Routing Filters будут использоваться значительно чаще и продуктивнее.

Установка Routing Mark для динамических маршрутов
Пример с домашнего маршрутизатора. У меня настроено два VPN соединения и трафик в них должен заворачиваться в соответствием с таблицами маршрутизации. При этом я хочу что-бы маршруты создавались автоматически при активации интерфейса:

#При создании vpn подключений указываем создание default route и задаем дистанцию
/interface pptp-client
add connect-to=X.X.X.X add-default-route=yes default-route-distance=101 ...
add connect-to=Y.Y.Y.Y  add-default-route=yes default-route-distance=100 ...

#Фильтрами отправляем маршруты в определенные таблицы маршрутизации на основе подсети назначения и дистанции
/routing filter
add chain=dynamic-in distance=100 prefix=0.0.0.0/0 action=passthrough set-routing-mark=over-vpn1
add chain=dynamic-in distance=101 prefix=0.0.0.0/0 action=passthrough set-routing-mark=over-vpn2

Не знаю почему, наверное баг, но если создать vrf для ppp интерфейса, то маршрут до 0.0.0.0/0 всеравно попадет в таблицу main. Иначе всё было бы еще проще.

Отключение Connected маршрутов
Иногда требуется и такое:

/route filter
add chain=connected-in prefix=192.168.100.0/24 action=reject

Инструменты отладки

RouterOS предоставляет ряд средств для отладки маршрутизации:

  • [Tool]->[Tourch] — позволяет посмотреть пакеты на интерфейсах
  • /ip route check — позволяет посмотреть на какой шлюз будет отправлен пакет, не работает с таблицами маршрутизации
  • /ping routing-table=<name> и /tool traceroute routing-table=<name> — ping и трассировка используя указанную таблицу маршрутизации
  • action=log в [IP]->[Firewall] — отличный инструмент, который позволяет проследить путь пакета по packet flow, данное действие доступно во всех цепочках и таблицах

Автор: Bulroh

Источник

* - обязательные к заполнению поля


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
