Про мой LIR2032 и CR2032 тестер, сами батарейки и накопленный опыт

в 6:31, , рубрики: CR2032, LIR2032, stm32, stm32f100, stm32f100rb, емкость аккумулятора, программирование микроконтроллеров, Промышленное программирование, результаты тестов, схемотехника, тестирование батареек, метки: , ,

В этой статье я публикую в свободный доступ мой тестер и измеритель 8шт часовых аккумуляторов-таблеток форм-фактора CR2032. Надеюсь, он пригодится тем, кто делает портативную электронику и различный IoT. В статье я опишу схему моего тестера и расскажу как он работает. Приведу результаты измерения аккумуляторов LIR2032. И проверю восемь CR2032 от разных производителей. Также поделюсь богатым опытом: какие аккумуляторы лучше не брать, а какие — хорошие. Бонусом распишу опасные моменты: и как самому не пострадать и не сжечь дом, как это любит делать Креосан.

Про мой LIR2032 и CR2032 тестер, сами батарейки и накопленный опыт - 1

Оглавление:

Для чего?
Основные параметры и алгоритм проверки
Индикация и лог работы
Микроконтроллер и как его прошивать
Схема целиком
Схема питания
Схема одного из восьми каналов LIR2032/CR2032
Про зарядку и контроллер заряда
Плата
Результаты аккумуляторов LIR2032
Результаты проверки 8 разных батареек CR2032
Итоги и про качество аккумуляторов
Про технику безопасности
Заключение и ссылка на мой проект на гитхабе

Для чего?

В целях самозанятости и в качестве хобби мы c другом-схемотехником делаем наручные устройства, которые работают в двух режимах: активном и режиме ожидания. В активном режиме требуется красивый, плавный и отзывчивый интерфейс, поэтому потребление в пределах 10-15 мА. В режиме ожидания работают только часики, потребление — единицы микроампер. В устройстве есть синхронизация данных по USB, следовательно, оно должно уметь заряжаться. Поэтому мы применяем перезаряжаемые батарейки таблетки в форм-факторе CR2032, они называются LIR2032.

Устройства продаются в Европу. Эти заказчики более требовательны к качеству, чем отечественные потребители, и поэтому важно чтобы все устройства работали долго и примерно одинаковое время. И самая большая проблема — это контроль качества аккумуляторов. Быстро их не проверить, а объём вырос настолько, что пришлось сделать этот тестер. О чём я и расскажу далее.


Основные параметры

  1. Питание USB 5V, 400mA.
  2. Тип аккумуляторов и батарей LIR2032, CR2032 (с ограничениями)
  3. Количество одновременно проверяемых аккумуляторов: 8 шт
  4. Индивидуальная двух цветовая индикация статуса у каждого аккумулятора
  5. Одноцветный светодиод общего состояния.
  6. Посекундный текстовый лога по каждому аккумулятору.
  7. Измерители: напряжения и скорости его изменения, времени, ёмкости в мкА/ч.
  8. Разрядная нагрузка: 250 Ом (~10мА).
  9. Зарядный ток: 30мА
  10. Время цикла проверки: 4-6 часов.

Алгоритм проверки

Разница между LIR2032 и CR2032 в том, что CR2032 батарейки, а LIR перезаряжаемые аккумуляторы. И они имеют более высокий рабочий диапазон напряжений, но почти в 10 раз меньшую ёмкость.

CR2032: диапазон напряжений 2000-3300 мВ, ёмкость 200+ мА/ч.
LIR2032: диапазон напряжений 3300-4200 мВ, ёмкость 35 — 45 мА/ч.

  1. Первичная дозазрядка, окончание — сигнал #STAT зарядника в Z. Максимум 3 часа.
  2. Разряд, до 3300 мВ, время: минимум 2 часа, максимум 5 часов.
  3. Финальная полная зарядка, окончание — сигнал #STAT зарядника в Z. Максимум 3 часа.

Аккумулятор считается годным, если все эти лимиты по времени соблюдаются.
Напряжение не должно проседать ниже 3000 мВ или превышать 4300 мВ — т.е. те лимиты, при которых аккумуляторы быстро портятся или считаются негодными.

Индикация

Индивидуально у каждого держателя батареи:

  • часто мигает зелёным — Первичная дозазрядка
  • часто мигает красным — Разряд
  • медленно мигает зелёным — Финальная зарядка
  • постоянно горит зелёный — Тест окончен, батарея годная
  • постоянно горит красный — Тест окончен, батарея не годная

Общий у USB порта:

  • Светится — проверка в процессе работы, как минимум один тестируется.
  • Погас — проверка окончена, все 8 аккумуляторов проверены.

Лог работы

Выводится в UART. Если впаять CP2103, то его можно считывать, иначе придётся подключать сторонний преобразователь UART в USB.
Устройство запоминает в свободной флеш памяти (около 50кб) параметры всех ранее измеренных аккумуляторов и выдаёт их при каждой перезагрузке.

После перезагрузки и инициализации начинает выдаваться каждую секунду:

  1. Время в секундах
  2. Отладочные статусы зарядника и тд, три группы символов по 8 шт.
  3. Напряжения на аккумуляторах в милливольтах, точность 30мВ, 8шт
  4. Прошло времени в тиках (~8 миллионов)
  5. Напряжение аналогового питания (удобно для проверки и отладки питания)
  6. Скорость изменения питания в микровольтах в сек, 8 шт. точность 5 мкВ/сек.

После того как все аккумуляторы проверены выдаётся измеренные значения по всем аккумуляторам.

  1. Ёмкость в мкА/ч (норма от 25 и выше)
  2. Время в сек., напряжение в мВ начала и напряжение в мВ окончания периода.
  3. Периодов три: первичный заряд, разряд, финальный заряд.

пример:

LIR_1   capacity    40943   uAh
LIR_1   #0 Charge_A 2203    4078    4217
LIR_1   #1 Load_250 9755    4172    3297
LIR_1   #2 Charge_B 6542    3470    4220

Микроконтроллер и как его прошивать

Для тестера батареек я выбрал микроконтроллер STM32F100R8 это ARM Cortex M3.
Выбран большой 64-х выводной корпус, т.к. на все 8 каналов не хватало выводов, а делать костыли с расширяемыми GPIO и регистрами не хотелось. МК работает от внутреннего генератора без использования PLL и делителей, т.е. на 8Мгц.

Прошивка сделана в gcc и makefile в среде Eclipse Kepler и плагине CDT.
Настройка не требуется. Достаточно прошить и уже можно использовать.

Можно прошивать внешним UART программатором, для этого на отдельную PLS'ку выведены сигналы RX TX BOOT0 RST и земля.
Можно прошивать моим встроенным USB-UART программатором о котором я рассказывал ранее, но для этого на каждый экземпляр придётся ставить CP2103.

Схема целиком

функциональный уровень:

Про мой LIR2032 и CR2032 тестер, сами батарейки и накопленный опыт - 3

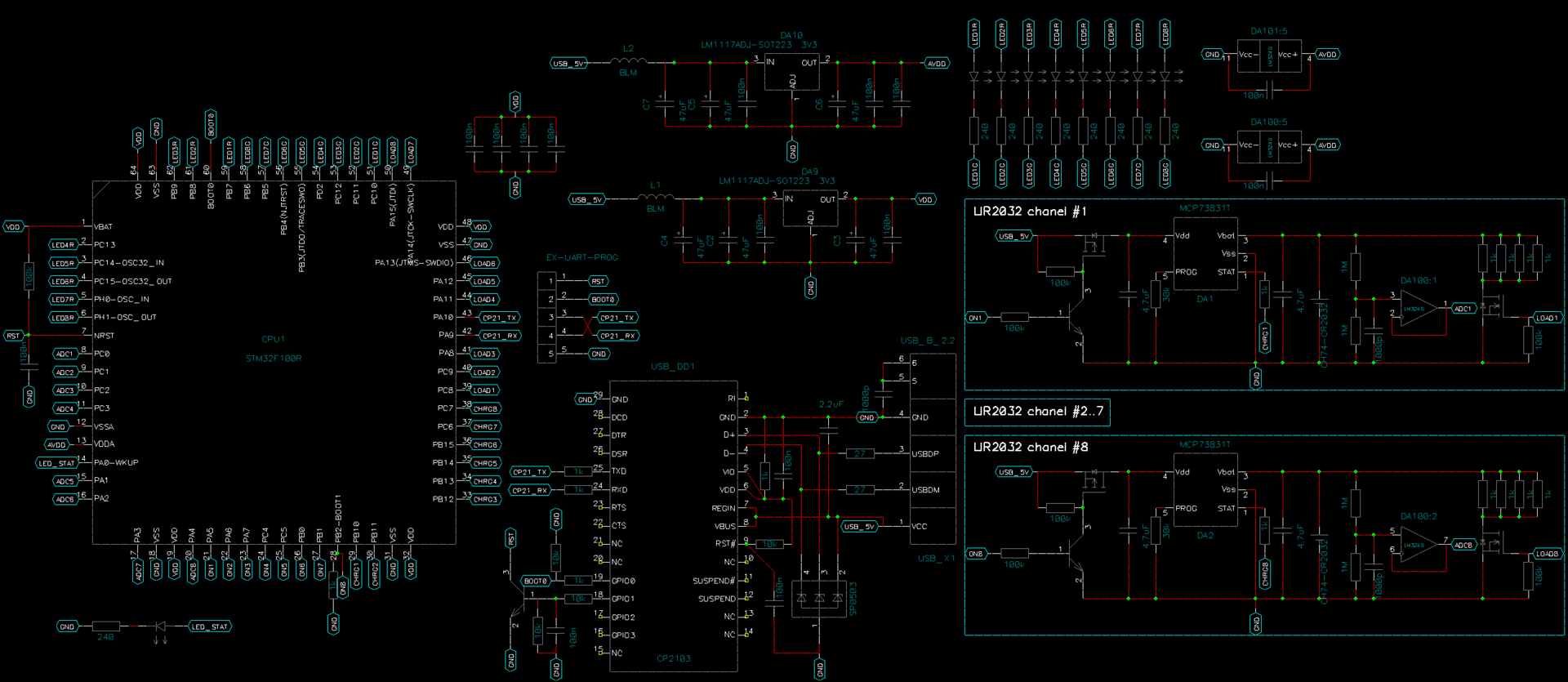

электрическая схема (увеличение по клику):

Схема питания

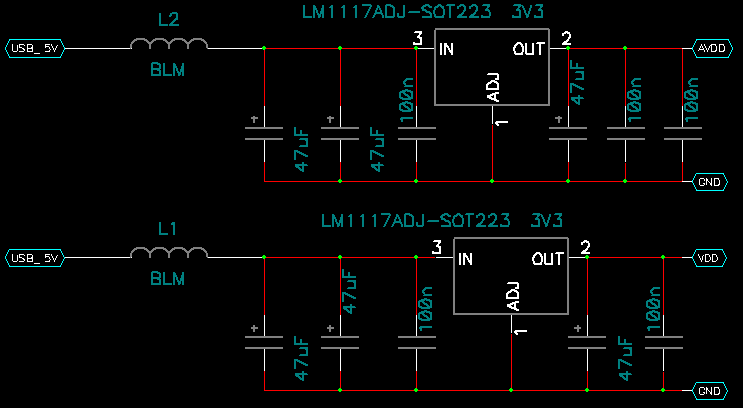

Две ветки питания на двух линейных стабилизаторах LM1117 с 5 до 3.3В.
Отдельное питание для цифровой и аналоговой части.
С защитой от взаимных помех катушечками — индуктивностями на входе каждого стабилизатора.

ВНИМАНИЕ в плате есть ошибка: забыли установить и развести общий электролит по питанию USB, впаяйте параллельно USB хотя-бы 4000мкФ х 6В. Иначе при включении одного зарядника, сбрасываются остальные из за сильной просадки по питанию.

Схема одного из восьми каналов LIR2032/CR2032

функциональный уровень:

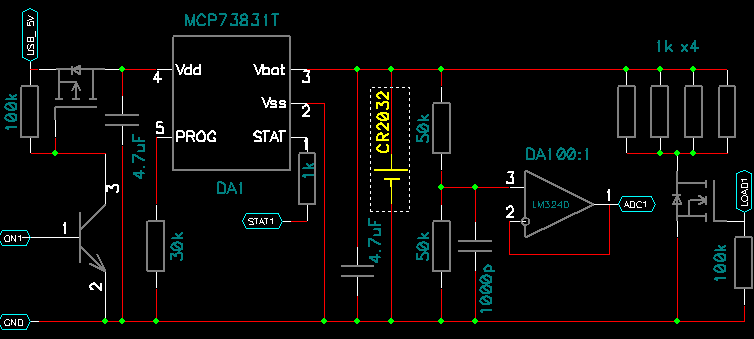

электрическая схема:

Слева направо:

  • Ключ включения питания контроллера заряда (цепь ON1)
  • Контроллер заряда (микросхема MCP73831T)
  • Вывод статуса зарядки: в процессе заряда=GND или закончен=Z (цепь STAT1)
  • Вертикальный держатель батарейки
  • Делитель напряжения на 2 и датчик напряжения на ОУ (цепь ADC1)
  • Нагрузка 250 Ом, которая включается полевым транзистором (LOAD1)

Про зарядку и контроллер заряда

Заряжать Li-ion аккумуляторы необходимо в двух режимах:

  1. быстрый заряд в режиме константного тока;
  2. далее дозаряд в режиме константного напряжения.
    Для этого использован готовый контроллер заряда который умеет всё это делать — MCP73831T. Он используется как в тестере питания так и в целевом устройстве.

Его характеристика заряда по времени:

Про мой LIR2032 и CR2032 тестер, сами батарейки и накопленный опыт - 8

Также имеется два дополнительных вывода:

  1. Вывод #STAT — индикация что заряд в процессе, во время зарядки там GND, по окончанию он переходит в высокий импеданс. Обычно к нему подключают катод светодиода.
  2. Вывод #Prog — задаёт ограничение тока, для универсальности и зависит от простой формулы:
    Ireg = 1000V / Rprog;

Плата

Четырёхслойная, средние слои: земля и питание, внешние верх и низ — сигнальные.
Зазоры и толщина дорожек по 0.2мм. Все резисторы 0805 рекомендую ставить с 1% точностью.
Увеличение по клику
Про мой LIR2032 и CR2032 тестер, сами батарейки и накопленный опыт - 9

Результаты аккумуляторов LIR2032

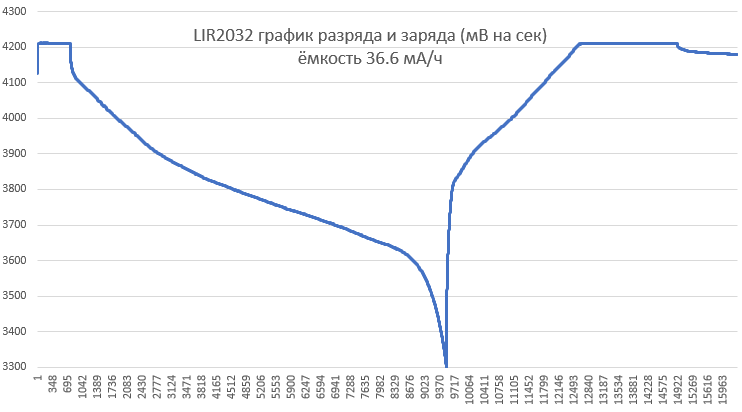

Вот график заряда и разряда, построен по логам тестера

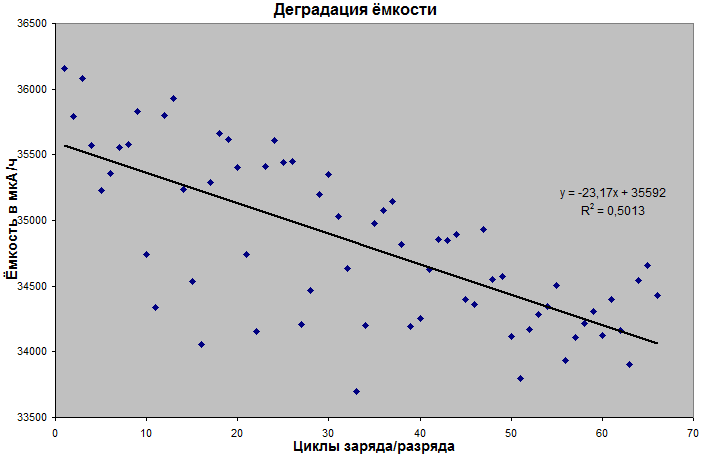

В течении 64 циклов разряжал и заряжал 8 шт аккумуляторов и построил график того, как меняется средняя ёмкость у 8 аккумуляторов по мере накопления циклов и "износа".

Про мой LIR2032 и CR2032 тестер, сами батарейки и накопленный опыт - 11

Далее, стало интересно, есть ли зависимость между измеренной ёмкостью и временем заряда или временем разряда. Для этого я взял накопленную статистику с 500+ рабочих и годных аккумуляторов:

Про мой LIR2032 и CR2032 тестер, сами батарейки и накопленный опыт - 12

Оказалось что да, зависимость есть, но только по времени разряда на нагрузку.
По времени заряда слишком косвенно. А при малых ёмкостях в пределах 25-30мА видно наступает таймаут минимального времени заряда у микросхемы зарядника — образовалась гор. полочка.

Так же заметны две группы батареек: одна — новые фирменные EEMB с ёмкостью 34-40мА/ч, другие — тоже EEMB, но 13-ого года выпуска с ёмкостью 25-30 мА/ч. Вторую группу я случайно нашёл среди своих запасов пока делал статью и решил тоже прогнать и отдать на сборку годные.

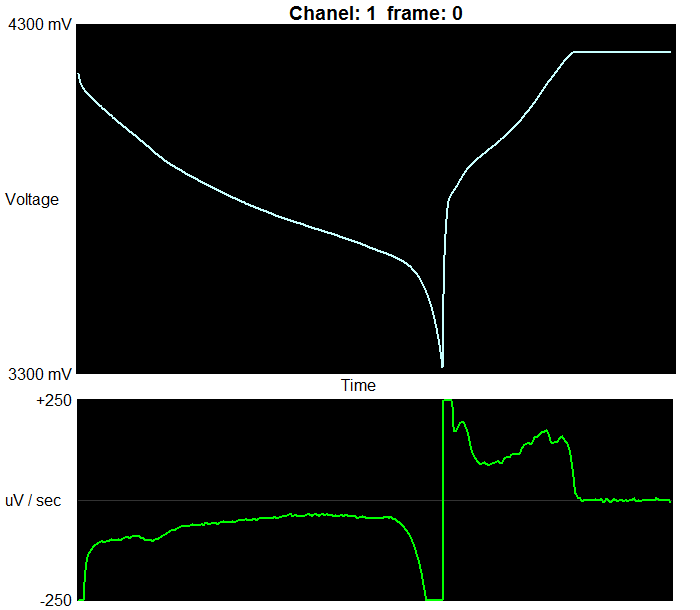

Сделал анимацию первых 65 измерений разных аккумуляторов:

Про мой LIR2032 и CR2032 тестер, сами батарейки и накопленный опыт - 13

верхний график — напряжение в мВ, горизонтальная шкала времени шириной 16000 сек
нижний график — скорость изменения верхнего графика в мкВ/сек.

Результаты проверки 8 разных батареек CR2032

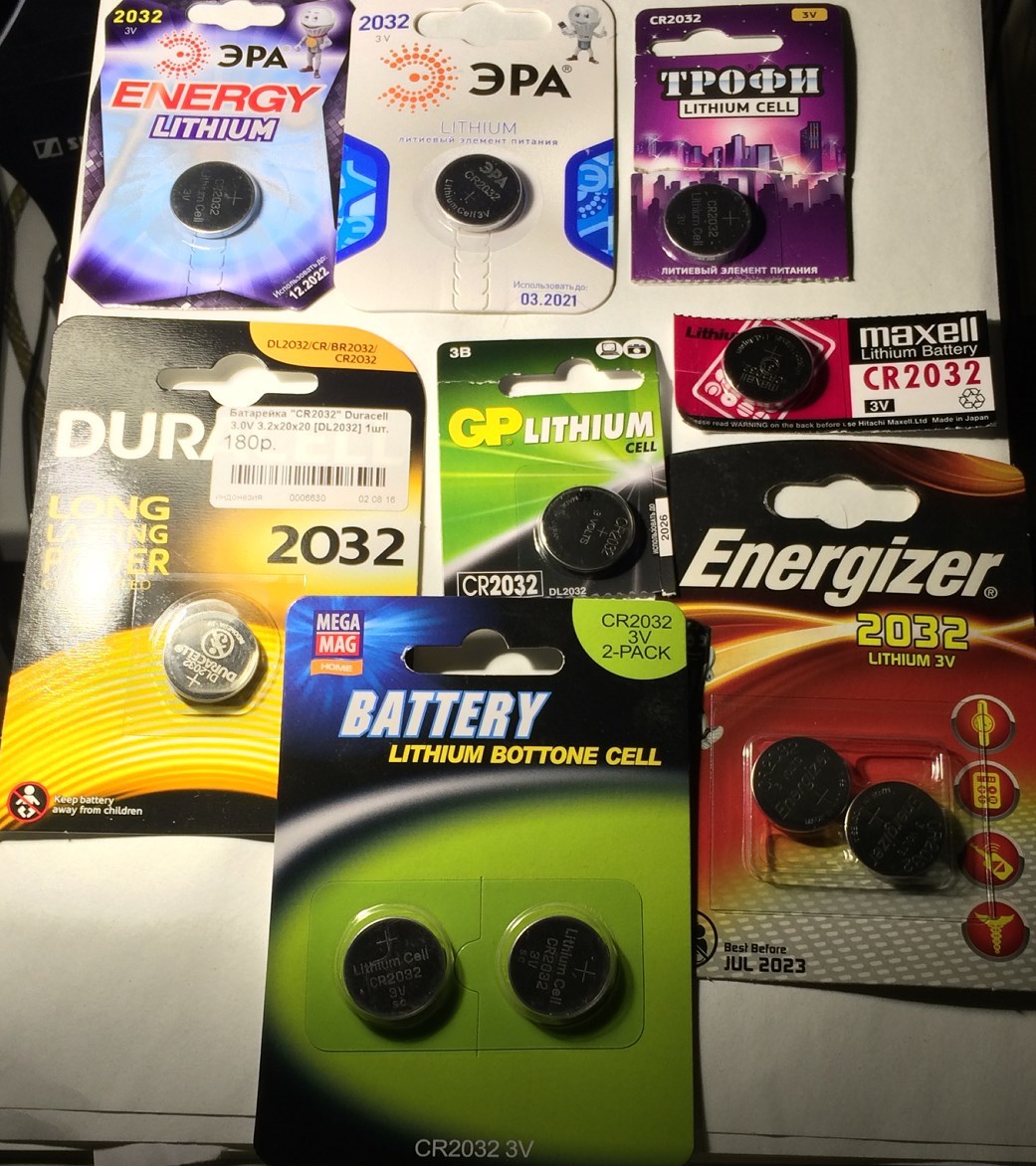

Сразу предупреждаю, что тестер батареек не предназначен для CR2032. Они рассчитаны под разряд микроамперами и единицами миллиампер, притом и нагрузку менееьше 1 кОма не рекомендуют подключать. Но у меня есть дешевые китайские изделия где это нарушается, например, игрушки для детей и кошек с светодиодами. И я на помню, что именно в таком случае хуже всего себя показали фирменные батарейки, а дешевые ширпотребные хорошо.

При желании, можно выпаять три из четырёх однокилоомных резисторов — для этого в плате нагрузка так и сделана. Или впаять другой вообще резистор побольше, например 10к. Если сообществу интересно, то могу заняться, но результаты будут Очень не скоро.

Про мой LIR2032 и CR2032 тестер, сами батарейки и накопленный опыт - 14

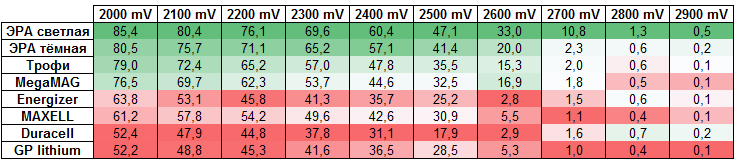

Результаты сделал в виде таблицы по пороговым срезам, начиная с 2000 мВ до 2900 мВ с шагом в 100 мВ.
Т.е. ёмкость в миллиамер-часах измерена так, если бы они разряжались до 2000 мВ, или 2100 мВ и тд до 2.9 В. Чем выше порог, тем меньше ёмкость.
Единица измерения мА/ч.

Про мой LIR2032 и CR2032 тестер, сами батарейки и накопленный опыт - 15

Зелёно-красный градиент индивидуален по каждому столбцу и независим от соседних столбцов.

Да, действительно, простые и дешёвые батарейки типа ЭРА, megamag и Трофи, лучше в этой ситуации. Что и подтвердило мой прежний опыт их использования.
Но ещё раз повторю — батарейки не обязаны выдавать такой ток!

Часто батарейки CR2032 крепятся при помощи миниатюрных магнитов, например, в фитнес браслете misfit shine, и поэтому должны уметь хорошо магнитится. И да, действительно все 8 батареек притягиваются магнитом отлично.

Итоги и про качество аккумуляторов

Мне лично тестер понравился, очень удобно пользоваться. А цикл в 4 часа хорошо сочетается с личной жизнью — с утра поставил — в обед сменил следующий, после работы ещё раз все 8 шт поменял, и на ночь ещё 8 шт. Много времени не требуют, особенно если по терминалу не подключаться и лог не вести.

Проблема с аккумуляторами была решена.
Мы ранее покупали китайские "ноунейм" аккумуляторы, но они оказались почти 100% браком.
На голову лучше себя повели фирменные от EEMB — у них стабильные параметры и брака 2-3%. А в некоторых палеттах из 50-40 шт ни одной бракованной. Также они отлично переживают долгое хранение в течении 3-4 лет, но процент брака повышается до 10%.

Для сравнения скриншот первых 100 шт, где EEMB а где заказанные на алиэкспрессе думаю наглядно виден будет сразу.

Про мой LIR2032 и CR2032 тестер, сами батарейки и накопленный опыт - 16

тут три партии: первые 40шт — новые EEMB, вторая — свежий "ноунейм" китай, последние 15 шт — EEMB три года лежали без использования. Заметно что даже немного деградировавшие 15 шт EEMB лучше китайских.

Про технику безопасности

  1. Помните, что при коротком замыкании и батарейки и аккумуляторы ощутимо греются. Да, даже такие маленькие, маломощные и малоёмкие. Особенно, если работаешь с большим количеством, то не самая лучшая идея даже бракованные скидывать в одну кучу. Если Вы конечно не Креосан.
  2. Аккумуляторы плоские, так и хочется их взять стопкой, но даже в разряженном аккумуляторе напряжение 3-4В, а в стопке может достигать опасных 50-70В. Стопкой их складывать нельзя, даже бракованные. Если, конечно, не хотите стать ещё одним доказательством теории Дарвина.
  3. Китайские аккумуляторы часто вспухают и текут неприятной на запах жидкостью, от которой болит голова и чешутся пальцы. Если иметь дело с китайским ширпотребом, то перчатки и хорошо вентилируемое нежилое помещение обязательно.

Заключение и ссылка на мой проект на гитхабе

Я не хотел статью писать, т.к. думал, что раз тема IoT популярна на Хабре, то и про такие батарейки точно есть обзоры, но не нашел.

Кстати, я ищу работу и на данный момент также принимаю разовые заказы на разработку или производство.

Ссылка на проект гитхаба:
https://github.com/Mirn/LIR2032_tester/
Лицензия MIT, используйте на здоровье!
Также я не против поговорить про опыт использования. И помочь советом.

Автор: Mirn
