Как работают ТСПУ и DPI: разбор механизмов фильтрации и блокировок трафика

в 11:16, , рубрики: clienthello, dpi, QUIC, sni, tcp, TLS

В последние годы в России активно развивается и применяется инфраструктура фильтрации трафика на уровне провайдеров. Основные технологии, которые используются для этого — ТСПУ (технические средства противодействия угрозам) и DPI (Deep Packet Inspection).

В этой статье мы разберём, как именно эти системы видят и классифицируют трафик, на каких полях и протоколах принимаются решения о блокировке, и какие техники применяются для обхода (с точки зрения механики, а не «инструкций»).

Что такое ТСПУ и как оно связано с DPI

ТСПУ — это общее название комплекса оборудования и ПО, которое устанавливается у операторов связи в соответствии с требованиями законодательства (в первую очередь 149-ФЗ "О связи" (закон о "суверенном интернете"), 398-ФЗ и приказы Роскомнадзора). Это "чёрные ящики" на сетях провайдеров, под контролем Роскомнадзора (РКН). К 2023–2026 годам покрытие — 100% узлов связи, с переходом на отечественное оборудование (Сигналтек, Yadro, Ростелеком).

Основные функции ТСПУ:

  • Централизованно задаёт правила для DPI (что блокировать и как).

  • Синхронизирует списки (в т.ч. реестры).

  • Собирает отчёты от DPI и передаёт их в центр управления.

DPI — это ключевая технология внутри ТСПУ. Обычный маршрутизатор анализирует только заголовки сетевого (L3) и транспортного (L4) уровней: IP-адреса и TCP/UDP порты. DPI-системы заглядывают в Payload (полезную нагрузку) пакета, анализируя протоколы прикладного уровня (L7). Используется для идентификации трафика (HTTP/S, QUIC, VPN, Tor), даже зашифрованного (по SNI, JA3/JA4 отпечаткам, поведенческим паттернам).

Основные функции DPI:

  • DPI-анализ (глубокая проверка пакетов).

  • Фильтрация по спискам запрещённых ресурсов (реестр РКН).

  • Блокирование по IP, доменам, SNI, протоколам, сигнатурам.

  • Протокольная идентификация (HTTP, HTTPS, QUIC, VPN-протоколы, Tor, Shadowsocks и др.).

  • Сбор статистики и передача в центр управления.

    Разница между DPI и ТСПУ
    Разница между DPI и ТСПУ

Место DPI в сети провайдера

DPI-узел находится в разрыве трафика (inline) или получает копию трафика (mirror/SPAN). В режиме inline система может:

  • пропускать пакет;

  • дропать пакет;

  • подменять ответ (RST, FIN, HTTP redirect);

  • маркировать поток для дальнейшей обработки.

Inline (в разрыв): трафик физически проходит через DPI.

Mirror/SPAN: копия трафика отправляется на DPI, оригинальный поток не прерывается. DPI может только анализировать и сигнализировать, но не вмешиваться напрямую.

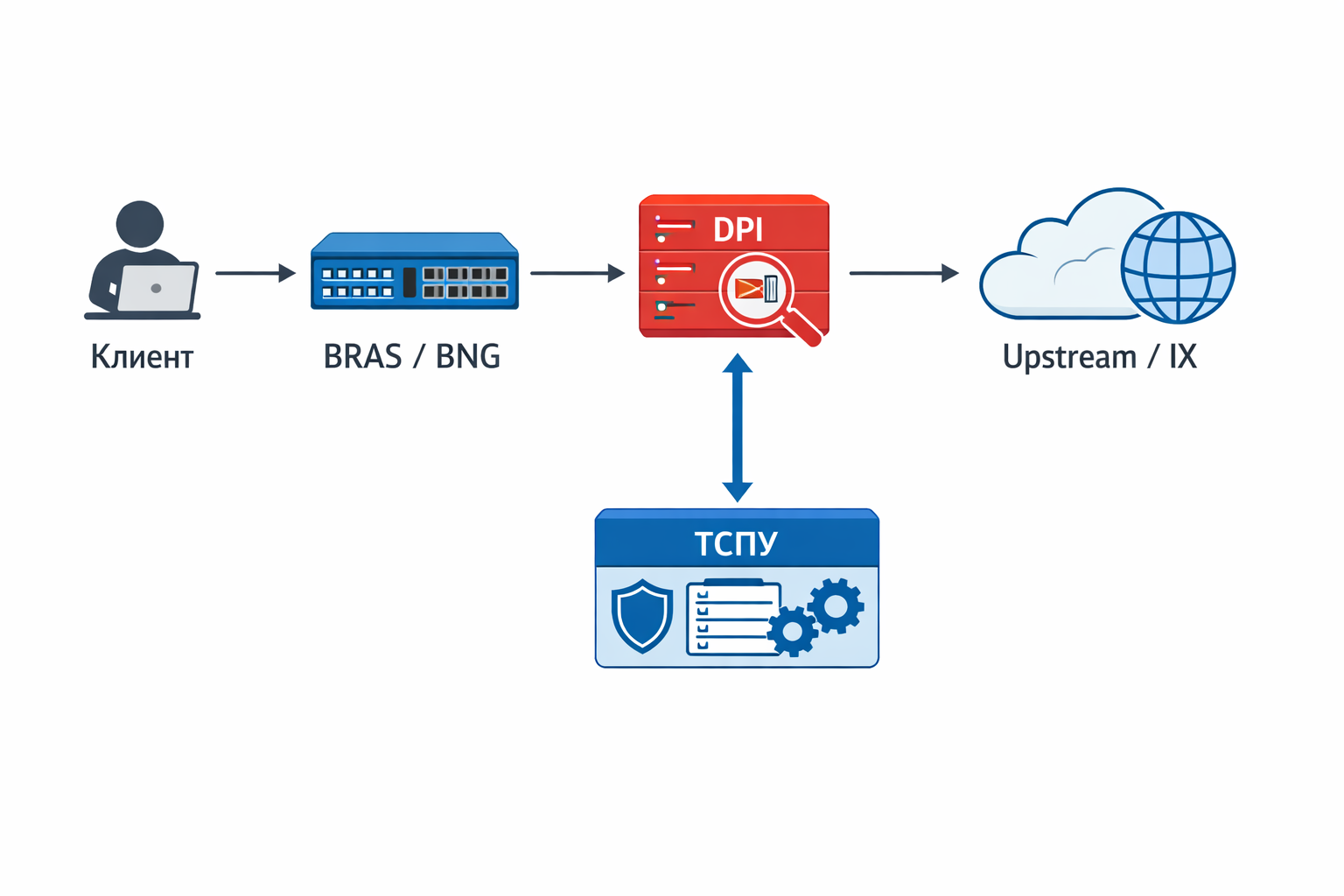

Архитектура инспекции трафика сети

Архитектура инспекции трафика сети

  • Клиент — пользователь (абонент).

  • BRAS/BNG — узел провайдера, где пользователь (абонент) аутентифицируется и получает доступ в сеть.

  • DPI — инспектирует и фильтрует трафик (inline или mirror).

  • Upstream / IX — внешний интернет.

ТСПУ управляет DPI-узлами через централизованные политики: сигнатуры, списки доменов, IP, протоколов, шаблоны поведения.

Что именно видит DPI

DPI анализирует трафик послойно, по модели OSI.

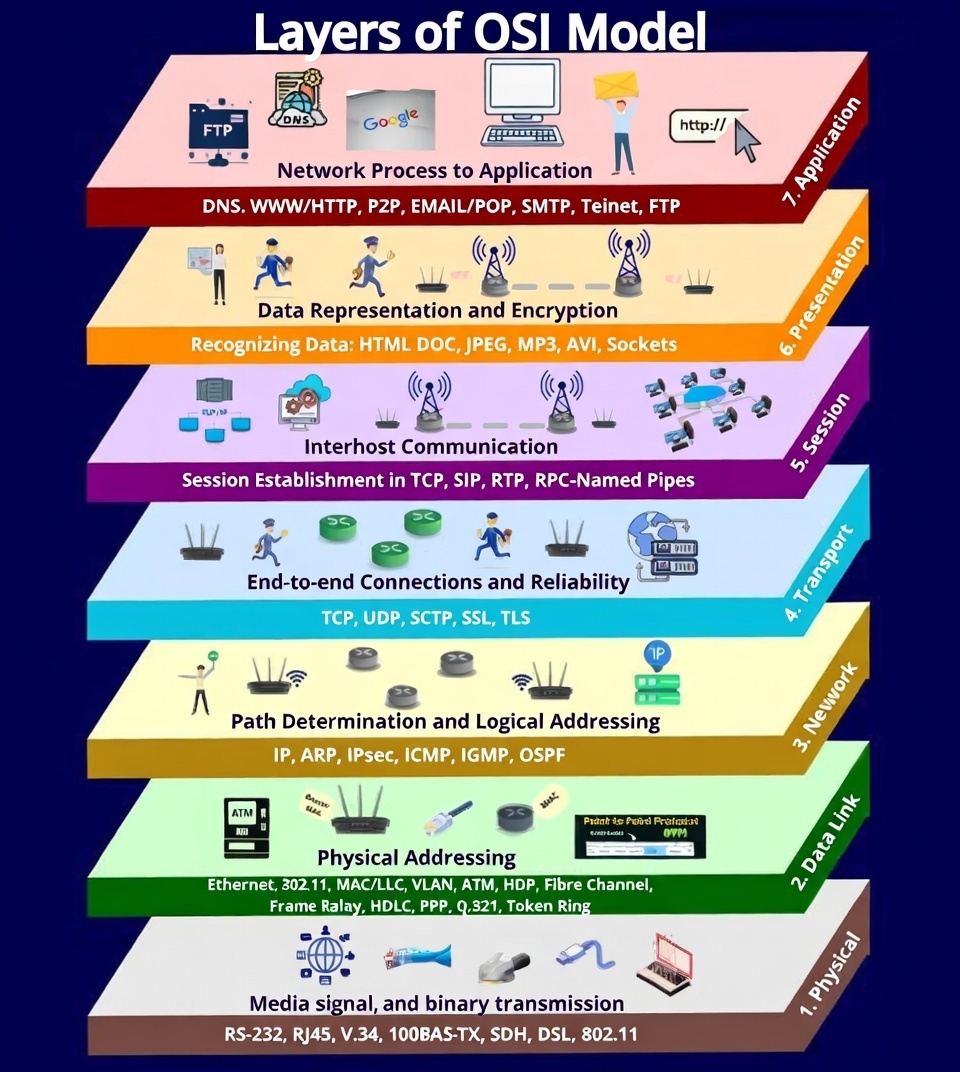

Модель OSI

Модель OSI

L3–L4: IP и TCP/UDP

На этом уровне доступны: source/destination IP и port, TCP flags, sequence/ack numbers, размер и частота пакетов.

Этого достаточно для: блокировок по IP, rate limiting, детектирования некоторых VPN/туннелей по паттернам.

L7: прикладной уровень

Для небезопасных протоколов (HTTP, DNS без шифрования) DPI видит полезную нагрузку целиком. Для зашифрованных протоколов (TLS) анализ ограничен метаданными.

Как DPI видит домен в HTTPS-трафике (SNI)

Хотя современный интернет практически полностью перешёл на HTTPS (TLS), процесс установления соединения начинается в открытом виде. При инициации HTTPS-соединения клиент отправляет пакет ClientHello, который не зашифрован. Этот пакет содержит ключевую информацию: версию TLS, список поддерживаемых cipher suites и extensions.

Одним из наиболее важных расширений является SNI (Server Name Indication). SNI передаёт доменное имя сервера в открытом виде (например, server_name = example.com). Это необходимо серверу для выбора правильного SSL-сертификата, особенно когда несколько доменов размещены на одном IP-адресе.

DPI-системы активно используют эту особенность для блокировки сайтов. Алгоритм работы DPI выглядит следующим образом:

  • Перехватывает TCP-пакет с флагами PSH и ACK.

  • Парсит структуру TLS Record.

  • Извлекает значение поля server_name из расширения SNI.

  • Сопоставляет его с политиками или чёрным списком (например, реестром запрещённых ресурсов).

  • Принимает решение до установления полной TLS-сессии: в случае совпадения отправляет клиенту TCP RST (разрыв соединения), перенаправляет на заглушку или применяет другие меры блокировки.

Даже в TLS 1.3 SNI остаётся видимым, если не используется Encrypted Client Hello (ECH). DPI не может видеть HTTP-заголовки, полный URL или тело запроса, поскольку они зашифрованы после установки сессии. Однако SNI предоставляет достаточно информации для предварительной фильтрации.

После того как DPI увидел SNI, возможны два основных сценария блокировки:

  1. SNI-блокировка — разрыв соединения (TCP RST) сразу после получения ClientHello

  2. IP-блокировка — после разрешения домена (через DNS или DoH/DoT) в реестр добавляется IP-адрес, и блокируется уже по IP

Многие провайдеры комбинируют оба метода.

DNS как дополнительный источник информации

До начала TLS-handshake почти всегда выполняется DNS-запрос. Если DNS не зашифрован (стандартный UDP/TCP на порт 53), DPI видит QNAME (имя домена в запросе) и может блокировать соединение ещё на этапе разрешения домена. В случае использования зашифрованных протоколов, таких как DoH (DNS over HTTPS) или DoT (DNS over TLS), DNS-запрос скрыт, и DPI полагается на SNI, IP-адрес после разрешения или поведенческие признаки трафика.

Поведенческий анализ для сложных случаев

Когда прямых сигнатур (как SNI) недостаточно, DPI применяет статистический и поведенческий анализ:

  • Размер первых пакетов в соединении.

  • Тайминги отправки и получения данных.

  • Направление и объём трафика.

  • Характер retransmission (повторных передач).

Это позволяет классифицировать и блокировать VPN-протоколы, прокси или туннели поверх HTTPS, даже если они маскируются под обычный трафик.

Пример захвата SNI с помощью Scapy

Для понимания того, как DPI видит ваши пакеты, воспользуемся библиотекой scapy. Напишем простой сниффер, который выделяет домены из TLS-трафика.

from scapy.all import sniff
from scapy.layers.inet import IP
from scapy.layers.tls.all import TLSClientHello, TLSExtensionServerName

def extract_sni(pkt):
    # Проверяем наличие TLS ClientHello в пакете
    if TLSClientHello not in pkt:
        return None

    # Перебираем расширения в поисках ServerName
    # В Scapy расширения лежат в поле .extensions или .ext (зависит от версии)
    extensions = getattr(pkt[TLSClientHello], 'extensions', pkt[TLSClientHello].ext)

    for ext in extensions:
        if isinstance(ext, TLSExtensionServerName):
            try:
                # Извлекаем первый сервер из списка (обычно он там один)
                server_name = ext.servernames[0].servername.decode('utf-8')
                return server_name
            except (IndexError, AttributeError):
                continue
    return None

def packet_callback(pkt):
    sni = extract_sni(pkt)
    if sni:
        src_ip = pkt[IP].src
        print(f"[DPI Alert] Detected SNI: {sni} from {src_ip}")

print("Сниффинг запущен. Ожидание TLS ClientHello...")
# Фильтр tcp port 443 ускоряет работу, отсекая лишний мусор
sniff(filter="tcp port 443", prn=packet_callback, store=0)
Как работают ТСПУ и DPI: разбор механизмов фильтрации и блокировок трафика - 4

Почему DPI не расшифровывает HTTPS

Важно понимать: DPI не расшифровывает содержимое TLS-трафика в обычном режиме работы. Для настоящей расшифровки потребовался бы полноценный MITM (man-in-the-middle), а это практически невозможно в масштабах провайдера по следующим причинам:

  • Нет приватного ключа сервера Без него невозможно расшифровать сессию TLS.

  • Невозможно вмешаться в handshake без подмены сертификата Современные браузеры и приложения проверяют цепочку сертификатов и используют Certificate Transparency, HPKP (устаревший), Expect-CT, а также встроенные списки pinned сертификатов (например, в Chrome, Firefox, Telegram, Signal). Подмена сертификата сразу вызовет ошибку.

Поэтому реальные DPI-системы работают исключительно с незашифрованными или метаданными:

  • на этапе до шифрования (ClientHello, SNI, JA3/JA4 отпечатки)

  • по метаданным соединения (IP-адреса, порты, объём первых пакетов, тайминги)

  • по поведенческим признакам и корреляции потоков (паттерны трафика, характер retransmission, размер пакетов, направление)

Именно поэтому блокировка происходит чаще всего именно по SNI или по уже известным IP-адресам после разрешения DNS, а не по содержимому запросов и ответов.

Механизмы обхода: Сегментация TCP

Один из классических способов обхода примитивных DPI — фрагментация пакета. Если разбить Client Hello на два TCP-сегмента, система фильтрации может не собрать их воедино для анализа сигнатуры, если она настроена на «потоковую» обработку без полноценного реассемблирования (что дорого по ресурсам).

Ниже пример псевдокода, который создает сырой сокет и отправляет фрагментированный запрос:

from scapy.all import IP, TCP, Raw, send

def fragment_client_hello(dst_ip, dst_port, sni):
    """
    Упрощённая демонстрация фрагментации TLS ClientHello.
    Отправляет SYN, затем разбитый на 2 части пакет с началом ClientHello и SNI.
    """
    # Шаг 1: Отправка SYN для начала TCP-handshake (упрощённо, без SYN-ACK)
    ip = IP(dst=dst_ip)
    tcp_syn = TCP(dport=dst_port, flags="S")
    send(ip / tcp_syn, verbose=0)

    # Пример начала ClientHello (TLS record header + начало handshake)
    client_hello_start = b"x16x03x01x00xaax01x00x00xa6x03x03"  # ContentType=22 (handshake), version=3.1 (TLS 1.0), length, etc.

    # Часть с SNI (упрощённо, extension server_name)
    sni_bytes = sni.encode('utf-8')
    sni_extension = b"x00x00" + len(sni_bytes + 3).to_bytes(2, 'big') + b"x00" + len(sni_bytes).to_bytes(2, 'big') + b"x00" + sni_bytes  # server_name extension
    client_hello_sni = b"x00x00x00" + sni_extension  # Placeholder для остальной части

    # Шаг 2: Фрагментированные пакеты (seq нужно корректировать на основе реального SYN-ACK)
    # Part 1: Начало ClientHello
    tcp_part1 = TCP(dport=dst_port, seq=1, ack=1, flags="PA")  # Упрощённо, seq/ack должны быть реальными
    part1 = ip / tcp_part1 / Raw(load=client_hello_start)
    send(part1, verbose=0)

    # Part 2: Продолжение с SNI (seq = предыдущий seq + len(payload part1))
    tcp_part2 = TCP(dport=dst_port, seq=1 + len(client_hello_start), ack=1, flags="PA")
    part2 = ip / tcp_part2 / Raw(load=client_hello_sni)
    send(part2, verbose=0)

    print(f"Фрагментированный ClientHello с SNI '{sni}' отправлен на {dst_ip}:{dst_port}")

# Пример вызова (требует root-прав: sudo python3 script.py)
# fragment_client_hello("93.184.216.34", 443, "example.com")
Как работают ТСПУ и DPI: разбор механизмов фильтрации и блокировок трафика - 5

  • Это псевдокод для демонстрации. В реальности нужно обработать SYN-ACK от сервера, рассчитать правильные seq/ack и использовать полный ClientHello (можно сгенерировать через Scapy's TLSClientHello).

  • Фрагментация работает на уровне IP или TCP-сегментов, но современные DPI часто собирают фрагменты перед анализом.

  • Важно: реальная фрагментация требует аккуратной работы с последовательными номерами, MSS, window size и т.д.

QUIC и HTTP/3 — новый вызов для DPI

С переходом многих сервисов на QUIC (UDP 443) классический SNI-анализ становится сложнее, потому что:

  • Initial пакет QUIC шифрует большую часть заголовков

  • SNI тоже может быть зашифрован (ECH)

* ECH (Encrypted Client Hello) — расширение, позволяющее зашифровать поле SNI, используя публичный ключ сервера, полученный через DNS (DoH/DoT). В этом случае DPI видит только адрес «фронтэнда» (например, Cloudflare), но не конечный целевой домен. Однако внедрение ECH замедляется из-за активного противодействия со стороны регуляторов, которые могут блокировать трафик с неизвестными ECH-конфигурациями.

Но на 2026 год большинство DPI-систем в России всё ещё довольно эффективно блокируют QUIC по:

  • UDP-порту 443

  • сигнатурам Initial-пакета

  • известным CID (Connection ID) крупных сервисов

  • статистике трафика (объём, паттерны)

Ограничения DPI

Технические ограничения DPI
Глубокая инспекция пакетов на уровне L7 требует значительных вычислительных ресурсов: каждый поток необходимо разобрать, классифицировать и сопоставить с наборами сигнатур и политик в реальном времени. При росте пропускной способности сети это приводит к высокой нагрузке на DPI-узлы и необходимости компромиссов между глубиной анализа и производительностью.
Дополнительной проблемой является рост ложных срабатываний: схожие паттерны трафика у легитимных сервисов и запрещённых приложений могут приводить к ошибочной блокировке. DPI также сильно зависит от актуальности сигнатур — любые изменения в протоколах или реализации приложений требуют постоянного обновления правил, иначе эффективность фильтрации снижается.

Архитектурные ограничения
Многие сети используют асимметричную маршрутизацию, при которой прямой и обратный трафик проходят через разные узлы. В таких условиях DPI видит лишь часть сессии, что усложняет корректный анализ состояний TCP и прикладных протоколов.
Отдельной проблемой является распространение QUIC, работающего поверх UDP: отсутствие классического TCP-handshake и шифрование значительной части метаданных резко сокращают объём информации, доступной для инспекции.
В перспективе дополнительным ограничением становится внедрение ECH (Encrypted Client Hello), при котором поле SNI шифруется. Это лишает DPI одного из ключевых источников информации о целевом домене и вынуждает системы фильтрации полагаться почти исключительно на IP-адреса и поведенческие признаки.

Кратко о других методах идентификации

  • JA3 / JA4 — отпечатки TLS-клиента (очень эффективно для выявления VPN, прокси, ботов)

  • HTTP/2 + HTTP/3 заголовки (псевдозаголовки, порядок, значения)

  • Протокольные сигнатуры (WireGuard, OpenVPN, Shadowsocks, VLESS, VMess, Hysteria и др.)

  • Анализ поведения (объём трафика, количество соединений, интервалы)

Заключение

Современные системы ТСПУ/DPI — это уже не просто «чёрные списки IP». Это сложные системы, которые комбинируют: пассивный анализ L4–L7, активное зондирование, машинное обучение для выявления аномалий, а также базы отпечатков TLS и протоколов. В настоящее время наблюдается настоящая «гонка вооружений» между архитекторами сетевых протоколов, стремящимися к большей приватности и устойчивости (например, через ECH, QUIC и обфускацию трафика), и разработчиками систем фильтрации, такими как ТСПУ и DPI, которые постоянно развиваются с помощью ИИ и новых сигнатур для выявления и блокировки нежелательного трафика. В перспективе, с ростом использования ECH, QUIC и ИИ в DPI, эволюция этих технологий продолжится, требуя от инженеров новых подходов к сетевой архитектуре.

Автор: DevRoad
