В продаже начинают появляться диммеры, специально предназначенные для светодиодных ламп. Я купил и протестировал две модели: Legrand Etika 672219 и Schneider Blanca BLNSS04001.

Диммеры для светодиодных ламп - 1


Большинство светодиодных ламп не поддерживают регулировку яркости, но есть и диммируемые лампы, яркость которых по идее можно регулировать обычным диммером для ламп накаливания.

Многие столкнулись с тем, что диммируемые лампы работают плохо: или слишком ярко светят на минимальном уровне, или на некоторых уровнях их свет начинает дрожать, или гудят при диммировании, или вообще вспыхивают и мигают. Выяснилось, что чуть ли не каждая модель ламп по-своему работает с каждой моделью диммера. В первую очередь причина этого в том, что обычные диммеры не рассчитаны на светодиодные лампы, на многих из них указана минимальная нагрузка 40-60 Вт и часто это меньше потребления всей люстры со светодиодными лампами.

В прошлом году я проверил, как десять разных диммеров работают с пятнадцатью моделями светодиодных ламп (habr.com/ru/company/lamptest/blog/430678). Лишь один диммер из десяти безукоризненно работал со всеми лампами, но это был радиоуправляемый диммер, специально предназначенный для светодиодных ламп.

Среди сотен обычных диммеров с крутящейся ручкой в продаже можно найти несколько моделей, предназначенных для светодиодных ламп. На их упаковках указано, что они работают с LED-лампами, но большинство продавцов и интернет-магазинов по неграмотности это никак не указывают.

Такие диммеры можно отличить по нескольким признакам:

  • явное указание на упаковке и в инструкции, что диммер работает со светодиодными лампами;
  • низкий уровень минимальной мощности (обычно от 5 Вт) и невысокий уровень максимальной мощности (100-400 Вт);
  • наличие подстройки минимального уровня диммирования;
  • возможность переключения способа диммирования по переднему или заднему фронту.

Разные лампы по-разному работают при диммировании по переднему и по заднему фронту. Бывает так, что при диммировании по переднему фронту лампы громко гудят, а по заднему звука почти нет. Другие же при диммировании по заднему фронту «сходят с ума» — вспыхивают, мигают. Третьи при диммировании по переднему фронту светятся слишком ярко даже на самом минимуме диммирования, а при диммировании по заднему фронту могут гаснуть почти до нуля. Именно поэтому возможность переключения способа диммирования важна для светодиодных ламп.

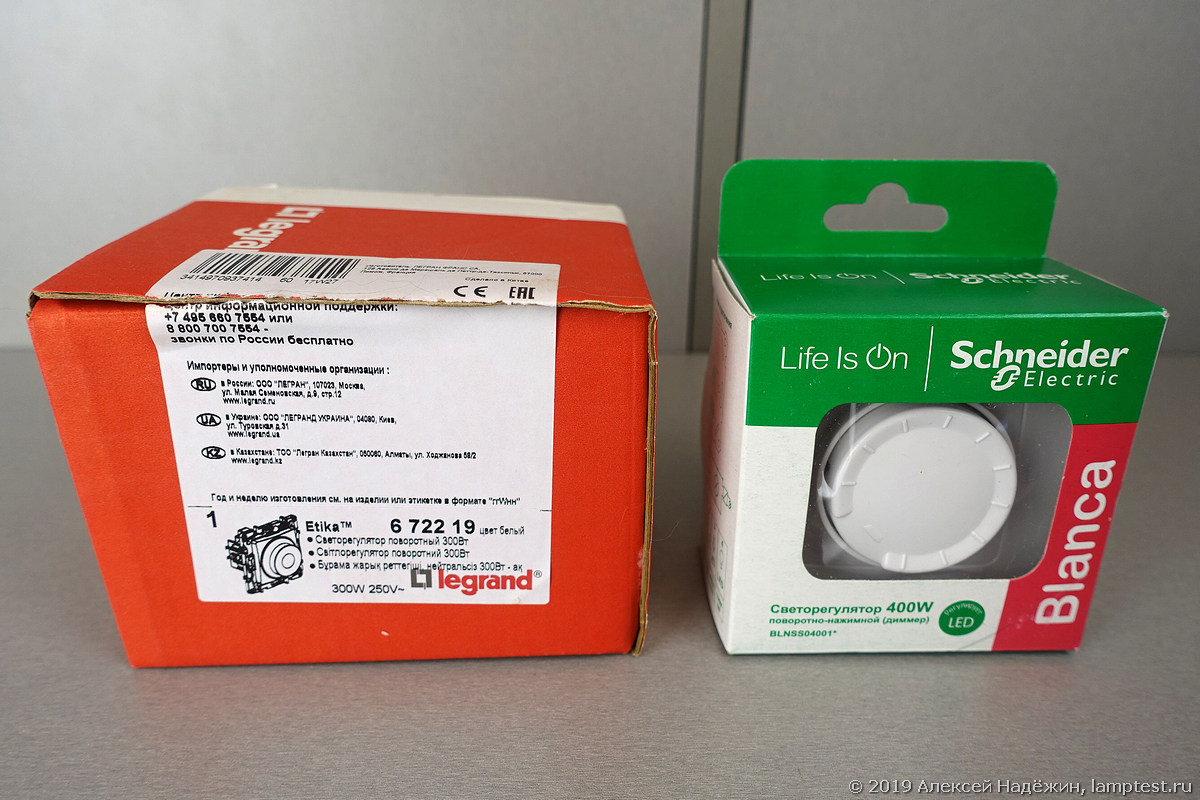

Все признаки, перечисленные выше, есть у двух диммеров, которые я нашёл и купил для эксперимента.

Диммеры для светодиодных ламп - 2

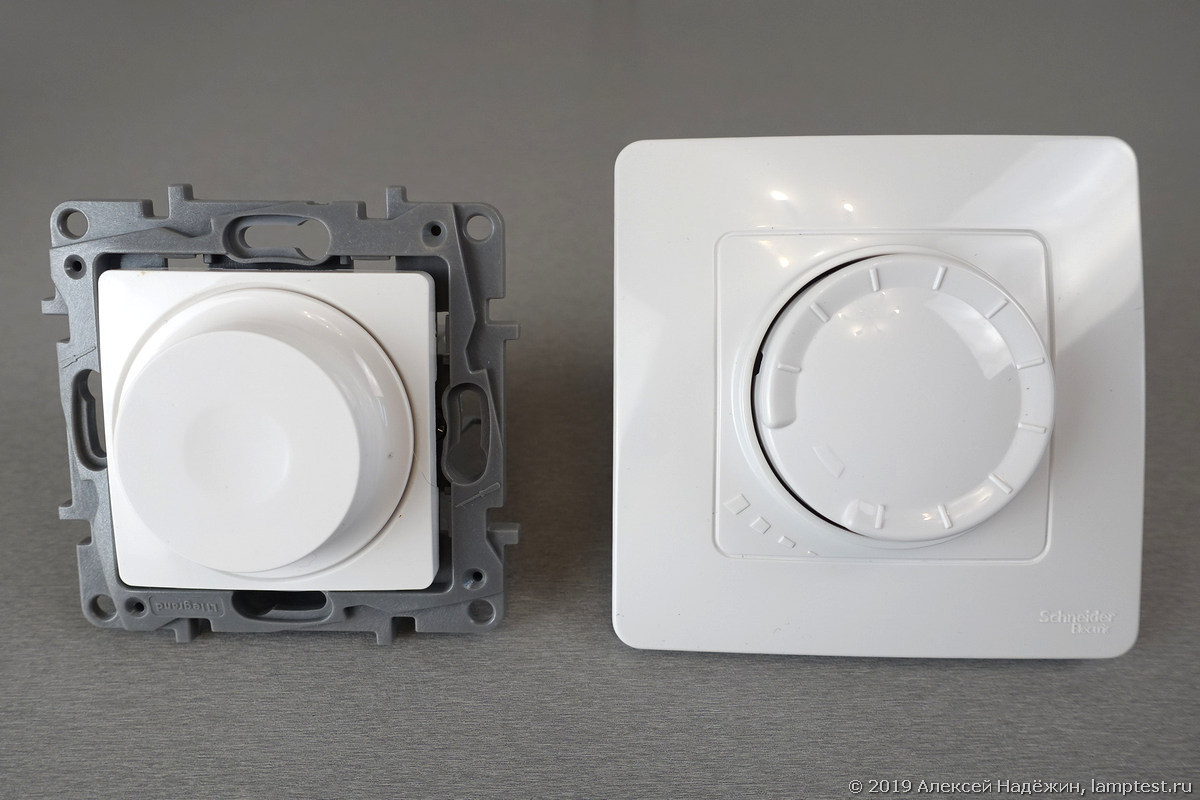

Legrand Etika 672219 стоит 1475 рублей и к нему нужно покупать дополнительную рамку. Schneider Blanca BLNSS040011 (последняя цифра означает цвет) стоит от 1425 рублей и у него рамка уже в комплекте.

Диммеры для светодиодных ламп - 3

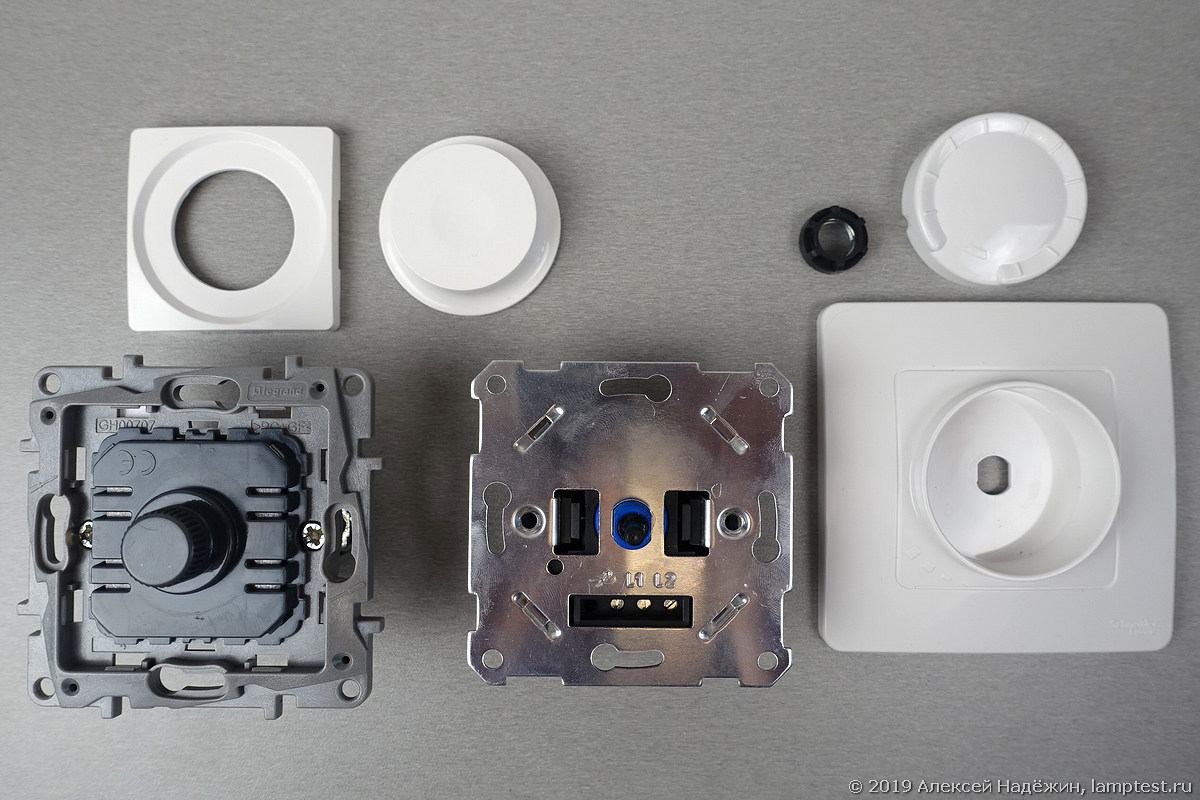

Legrand Etika 672219 может работать с обычными лампами накаливания или галогенными лампами общей мощностью до 300 Вт или диммируемыми светодиодными лампами от 5 до 75 Вт (максимально 10 ламп). Он управляется бесконечно вращающейся ручкой-энкодером (регулировка от минимума до максимума — 1.5-2 оборота). Нажатие на ручку включает и выключает свет.

Есть возможность подключения дополнительных управляющих кнопок, с помощью которых можно как включать и выключать свет (короткое нажатие), так и регулировать его яркость (длинное нажатие).

Диммеры для светодиодных ламп - 4

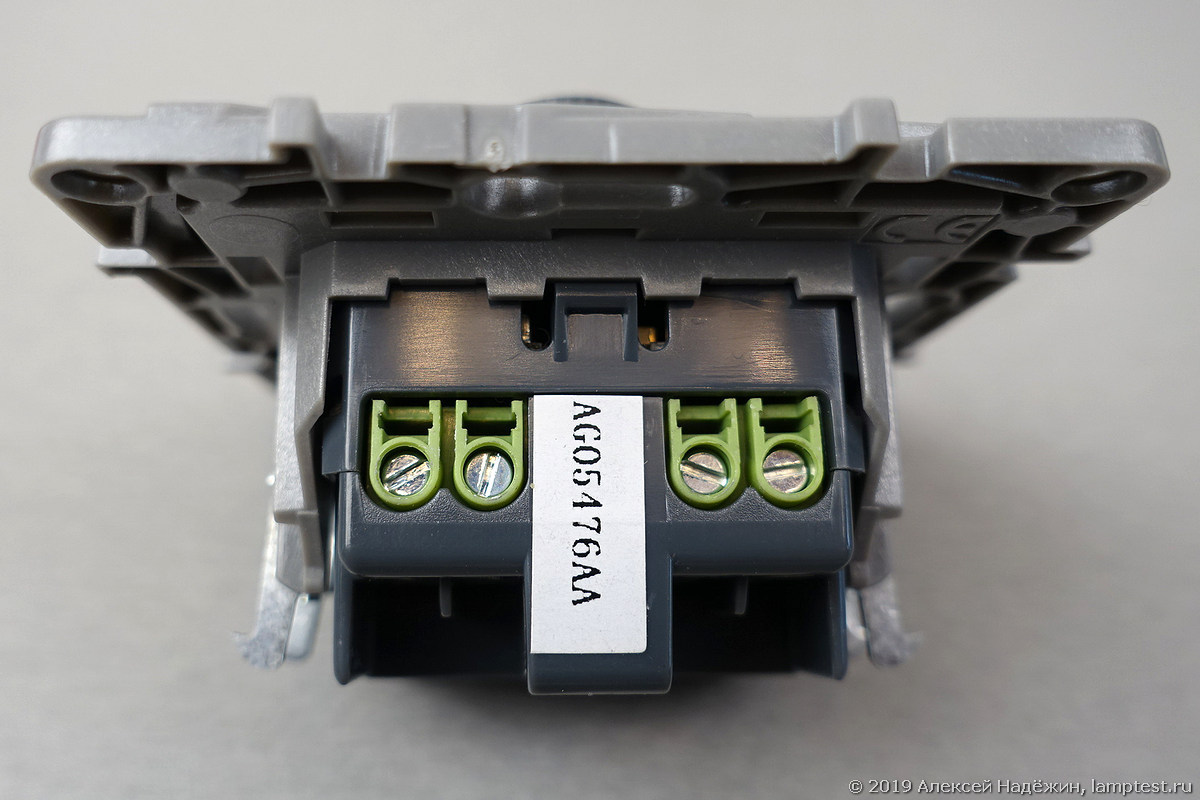

Для подключения кнопок есть дополнительный контакт, два контакта L соединены между собой.

Диммеры для светодиодных ламп - 5

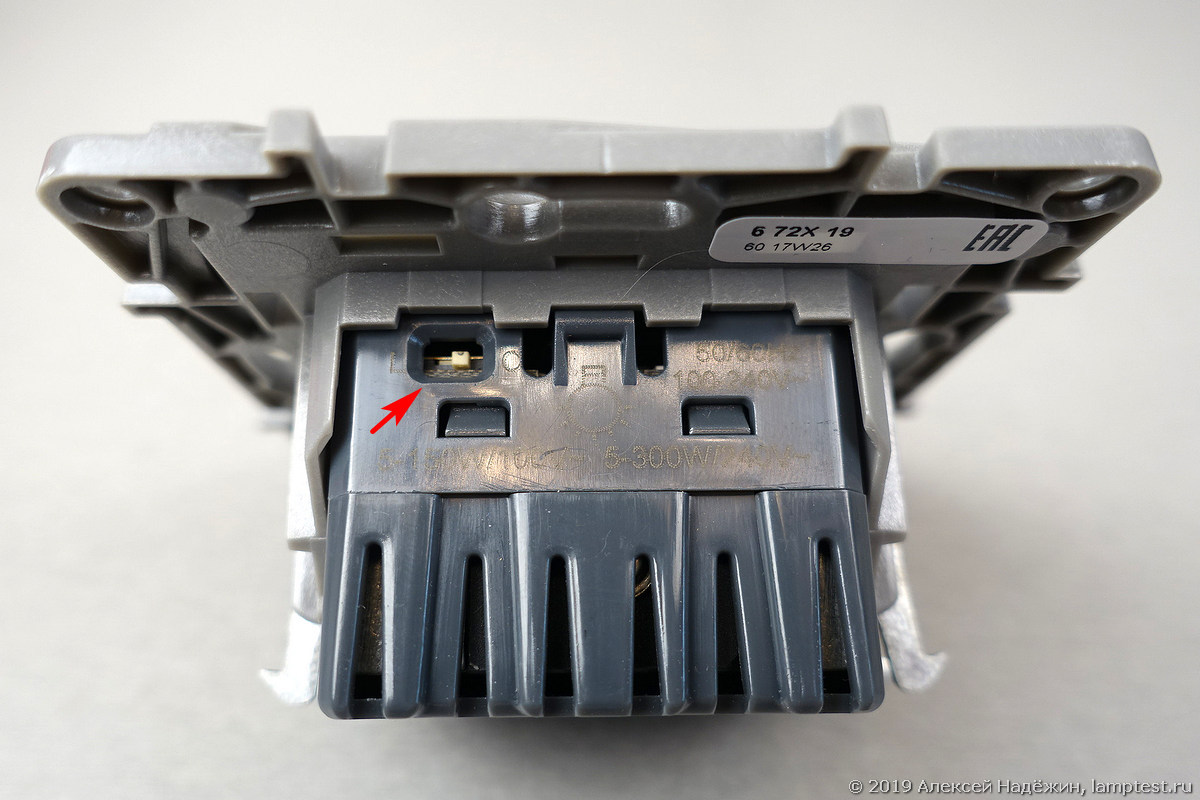

Способ диммирования меняется микропереключателем на боковой стенке.

Диммеры для светодиодных ламп - 6

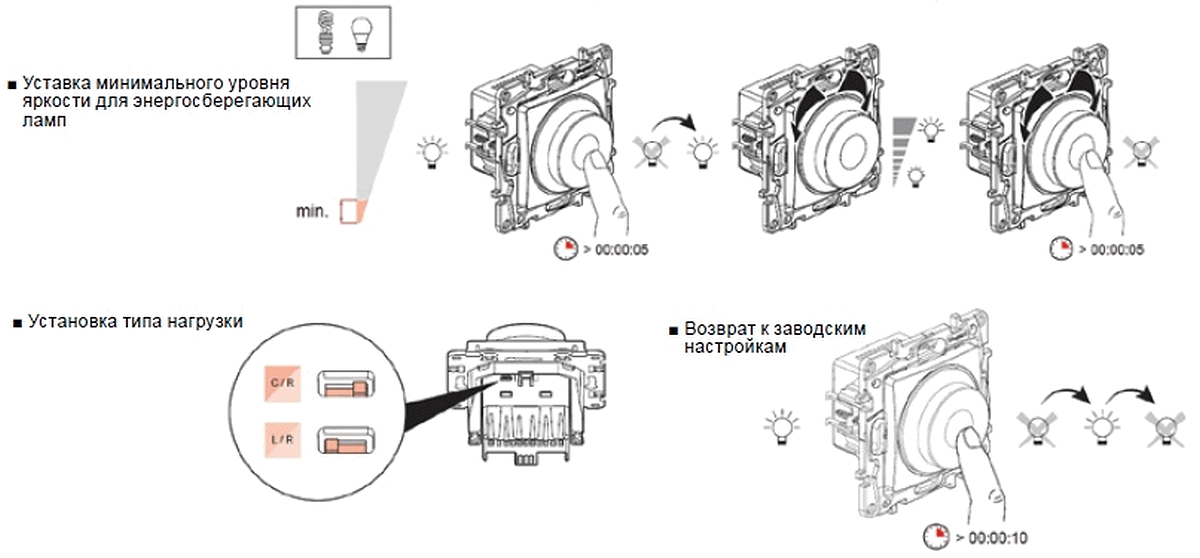

Уровень минимальной яркости настраивается после долгого нажатия на ручку.

Диммеры для светодиодных ламп - 7

Диммер запоминает состояние и при включении устанавливает ту яркость, которая была перед выключением.

Schneider Blanca BLNSS04001 работает с лампами накаливания и галогенными лампами до 400 Вт или диммируемыми светодиодными лампами от 5 до 150 Вт. Он управляется шаговой ручкой-энкодером с 16 положениями и упором в крайних положениях, соответственно возможны только 16 уровней яркости. Нажатие на ручку включает и выключает свет. Уровень яркости и состояние (включён или выключен) запоминается даже при отключении электричества.

У диммера три контакта.

Диммеры для светодиодных ламп - 8

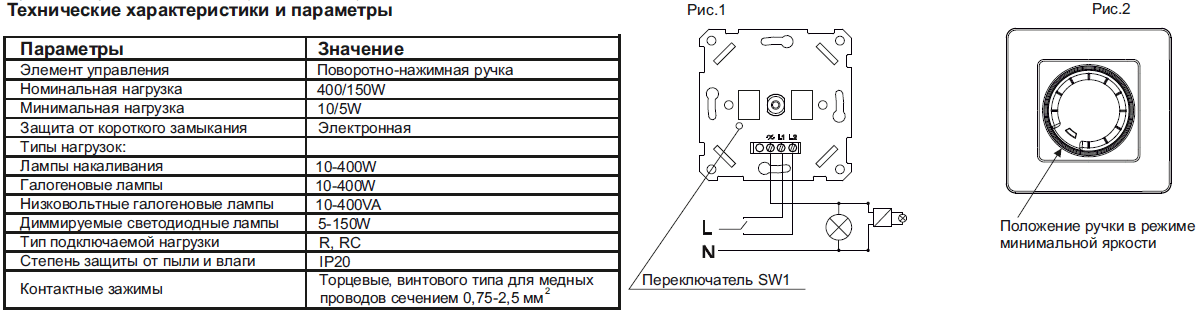

Два входа L1 и L2 позволяют реализовать внешнее управление светом: если подключить к ним переключатель, он будет включать и выключать свет (если диммер был включен, при переключении переключателя свет выключится, если был выключен — включится). Когда эта функция не нужна, электричество можно подключить к любому из входов.

Диммеры для светодиодных ламп - 9

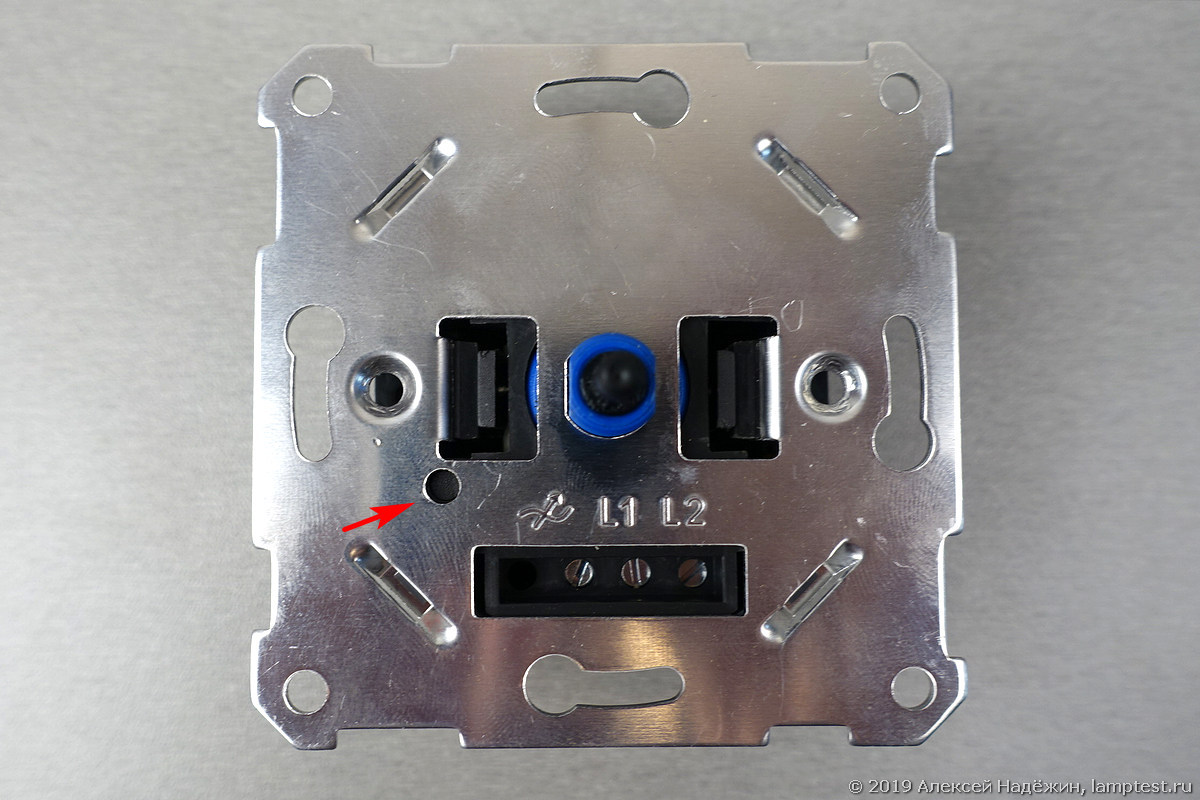

На передней панели есть отверстие, под которым расположена служебная кнопка.

Диммеры для светодиодных ламп - 10

С помощью этой кнопки и основной ручки настраивается минимальный уровень яркости и выбирается способ диммирования.

Диммеры для светодиодных ламп - 11

Иногда диммируемые светодиодные лампы ведут себя по разному, когда к диммеру подключена одна или несколько ламп, поэтому я испытывал диммеры с 4-6 лампами, включёнными параллельно, ведь именно так будет в реальной люстре.

Оба диммера достаточно хорошо работают с разными лампами и в том или ином режиме каждый из них нормально работал с каждым набором ламп. Из-за того, что диммеры включаются по двухпроводной схеме не все лампы горят на полную яркость при максимуме регулировки (они дают 95-99%, что почти неотличимо от полной яркости).

У всех ламп удаётся снижать яркость до уровней менее 1% от полной яркости, но в некоторых случаях лампы не загораются на таких низких яркостях и после включения приходится повернуть ручку вправо, чтобы лампы загорелись, а потом уже снижать яркость, если это нужно. Впрочем, можно установить минимальную яркость на уровне 3-5%, при которой лампы будут гарантированно включаться (бывают и такие, что включаются даже на уровне 0.1%).

С диммером Legrand произошла странная вещь. Сначала он всегда включался на яркости 100% и плавно, за 5 секунд, снижал яркость до запомненной, а потом вдруг перестал это делать и начал сразу включаться на запомненную яркость. Скорее всего у него есть разные режимы включения, которые как-то настраиваются манипуляциями с ручкой и нажатиями на неё, но в инструкции про это ни слова.

Странности были и со Schneider: в инструкции написано, что он переключает способ регулирования по переднему или заднему фронту долгим нажатием служебной кнопки, при этом свет мигает один или два раза. Фактически оказалось, что работа по переднему фронту включается долгим нажатием служебной кнопки, когда яркость установлена на максимум (свет мигает три раза). Работа по заднему фронту включается долгим нажатием служебной кнопки, когда яркость не максимальна (свет мигает один раз).

Плюсы диммера Schneider Blanca BLNSS04001:

— Работает со всеми светодиодными лампами;
— Удобно, что ручка имеет крайние положения;
— Для переключения типа регулирования не нужно вынимать диммер из стены;
— Можно управлять светом внешним переключателем.

Минусы диммера Schneider Blanca BLNSS04001:

— Для настроек нужно снимать переднюю панель;
— Достаточно тугое нажатие.

Плюсы диммера Legrand Etika 672219:

— Работает со всеми светодиодными лампами;
— Плавная регулировка за счёт того, что ручка крутится бесконечно;
— Поддержка дополнительных кнопок управления светом;
— Для настройки минимума яркости не нужно снимать переднюю панель.

Минусы диммера Legrand Etika 672219:

— В режиме регулировки по заднему фронту с некоторыми лампами гудит, некоторые начинают мигать;
— Для переключения способа регулировки нужно вынимать диммер из стены.

Оба диммера не идеальны, но для светодиодных ламп они гораздо лучше, чем обычные, — с каждым из этих двух диммеров мне удавалось добиться стабильной регулировки яркости ламп в широком диапазоне.

P.S. Если вам нужен один из этих двух диммеров, обращайтесь. Я их покупал только для изучения и этой статьи. Я в Москве. Отдам чуть дешевле рыночной стоимости.
