Без особых прелюдий начну с того, какой привод лучше использовать.

  • Во-первых, это должен быть пишущий привод (RW);
  • Во-вторых, чем выше у него скорость записи, тем мощнее получится лазер;
  • Ну и, в-третьих, чем более ненужным он уже является, тем больше удовлетворения от этого можно получить. Я заметил прямую зависимость :)


Итак, подбираем нужный привод.

Извлекаем лазерный модуль

Разбираем и добираемся до лазерной головки.

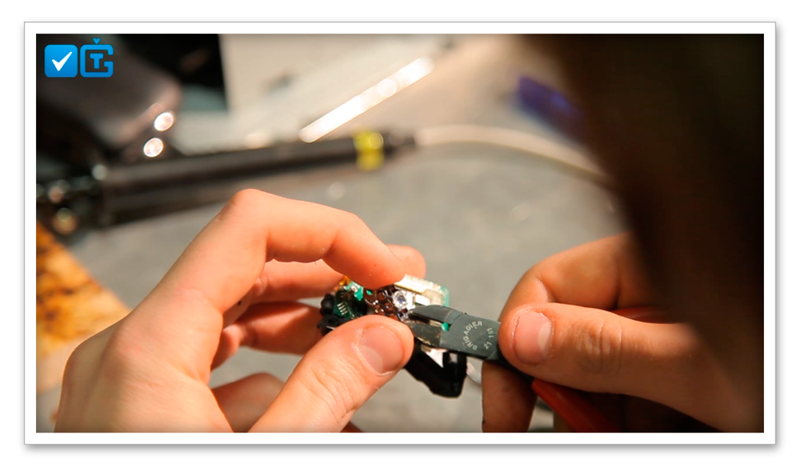

Извлекаем лазерную головку.
Наша цель — лазерный модуль.
Перед извлечением самого модуля закоротим все его три вывода тонким медным проводом (мы взяли одну нитку из многожильного). Это нужно для подстраховки от статики.

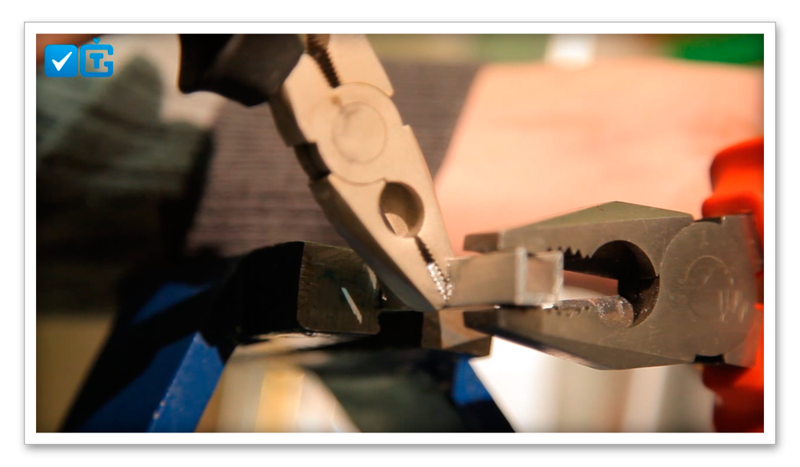

Теперь можно извлекать лазерный модуль. Он там «сидит» довольно неплохо, поэтому нужно потрудиться и сбалансировать усилия между «раскурочить» и «не сломать».

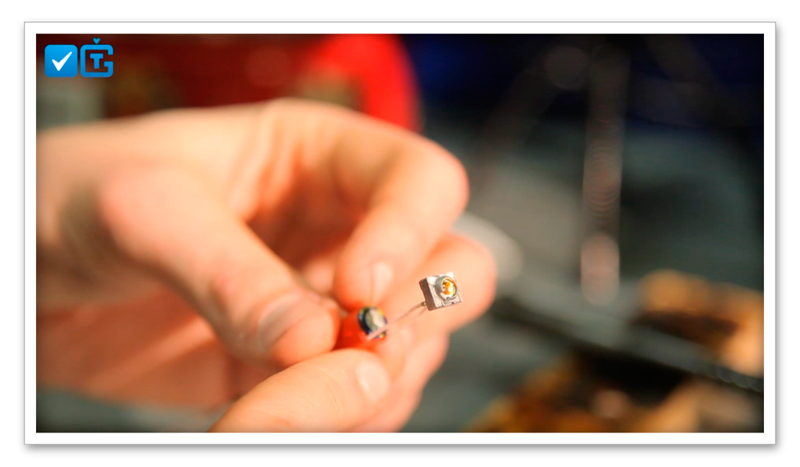

Вот как-то так должно получиться.

Сборка схемы

Теперь перейдем к схеме. Она необходима для контроля мощности лазера. В противном случае он просто сгорит.

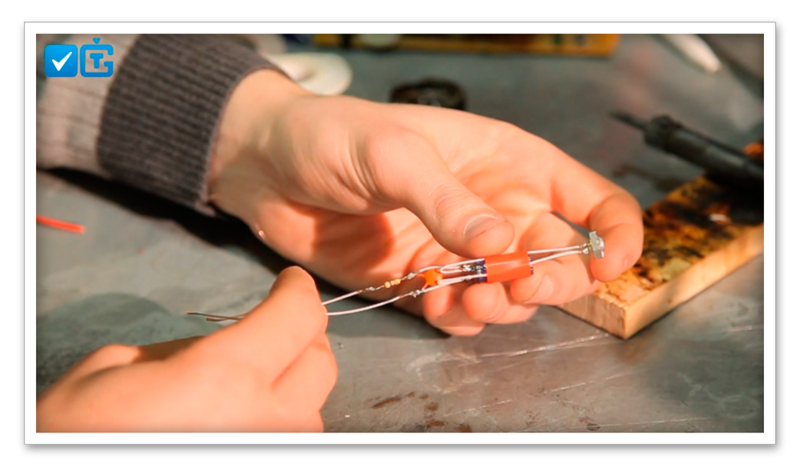

Мы не заморачивались и сделали навесной монтаж.

Питание

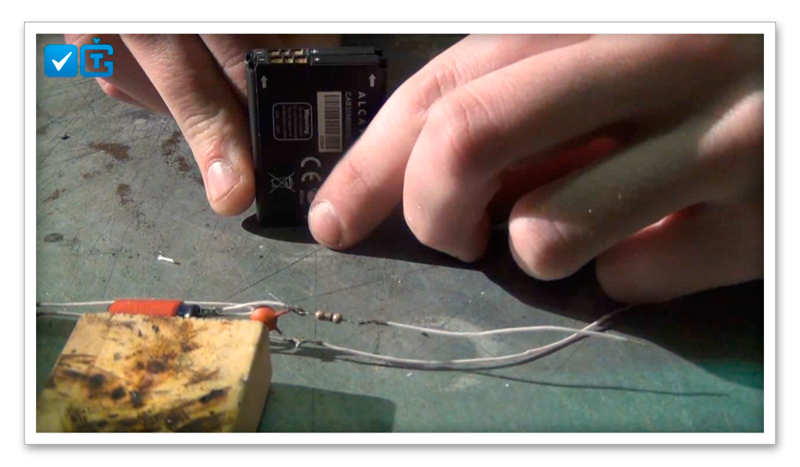

Питать нужно от 3,7в. Для переносного лазера отлично подойдут аккумуляторы от мобильных телефонов, соединенные параллельно.

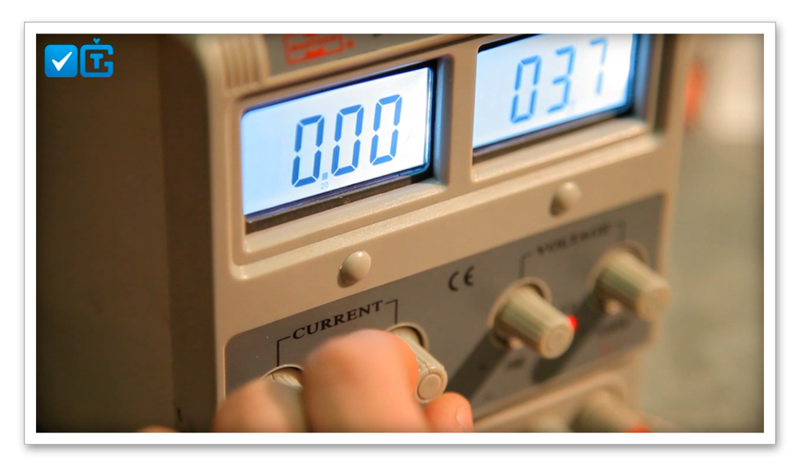

Мы же воспользовались стабилизированным блоком питания.

Предостережение

Следует заранее предупредить о безжалостности лазера к сетчатке глаза. При работе с лазером нужно обязательно пользоваться специальными очками. Вы спросите, зачем я это все пишу, ведь все равно никто этого делать не будет? Ну а вдруг! Вдруг найдется хоть один разумный человек и наденет таки специальные очки при обращении с лазером. И один или даже два глаза эти строки спасут!

У нас же таковых очков не оказалось и мы все делали на свой страх и риск. А вот красные очки, в отличие от очков для безопасности, позволят лучше увидеть сам лазерный луч. Для красоты можно подпустить дыма, как мы сделали в заставке к видео.

Пробный запуск

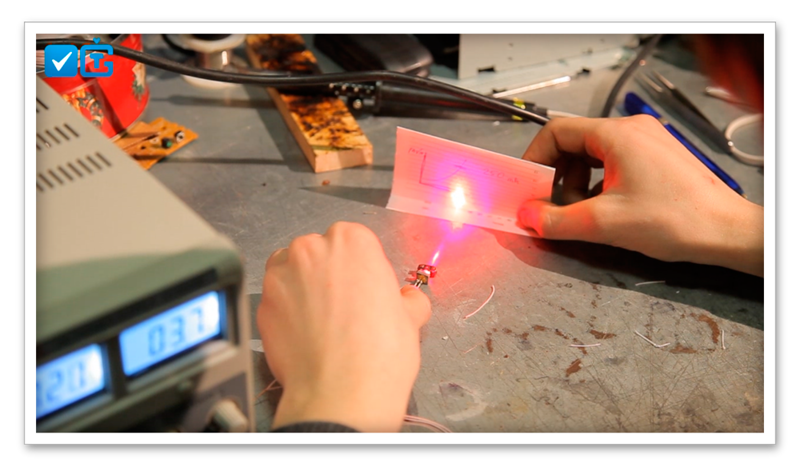

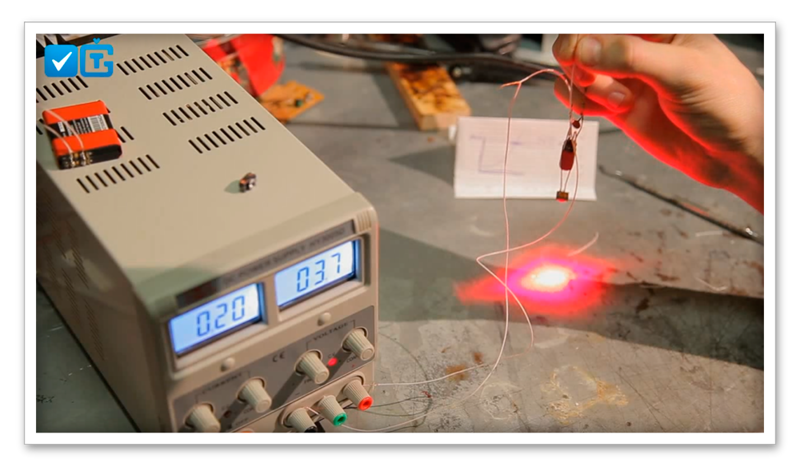

Подключив питание, видим потребление 200мВт и пучек яркого света.
В темноте работает как фонарик.

Линза для фокуссировки

Луч получился совсем не «лазерный». Нужна линза для регулировки фокусного расстояния. Для начала вполне подойдет линза из того же привода.
Через линзу получается сфокусировать луч, но без жесткого корпуса занятие утомительное.

Изготовление корпуса

В Интернете встречал описание, где люди использовали лазерные указки или фонарик в качестве корпуса. Тем более что и линзы там уже есть. Но, во-первых, у нас не оказалось под рукой лазерной указки нужного размера. А, во-вторых, это увеличило бы бюджет мероприятия. А я уже говорил, что лично у меня это уменьшает удовольствие от полученного результата.

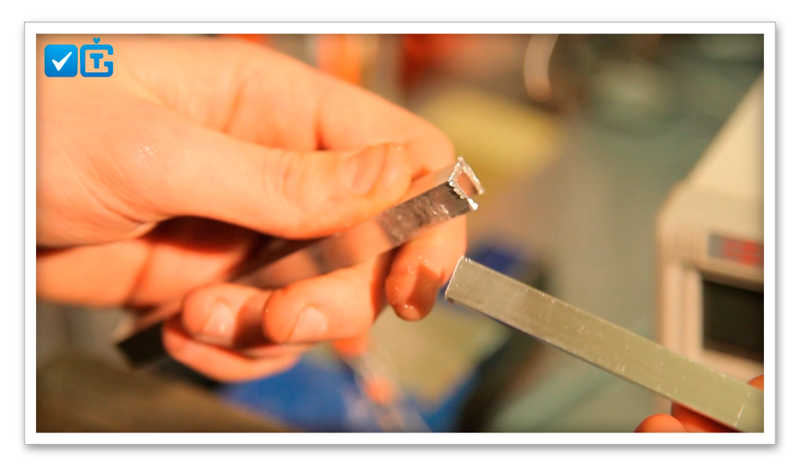

Мы начали пилить алюминиевый профиль.

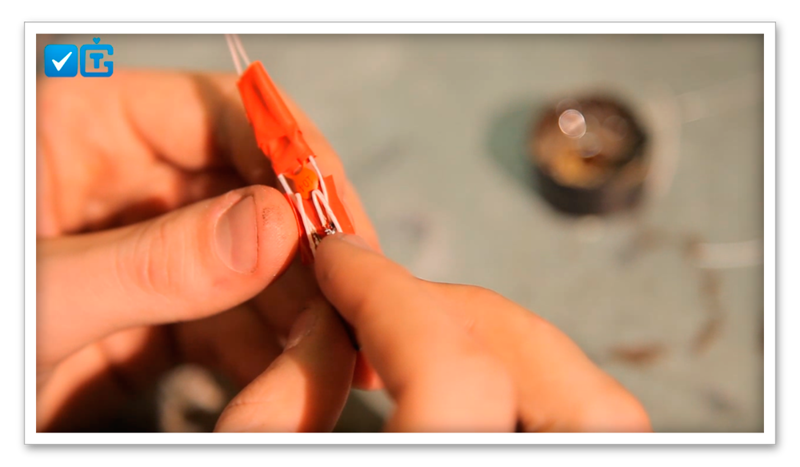

Обязательно нужно все изолировать.

Линза

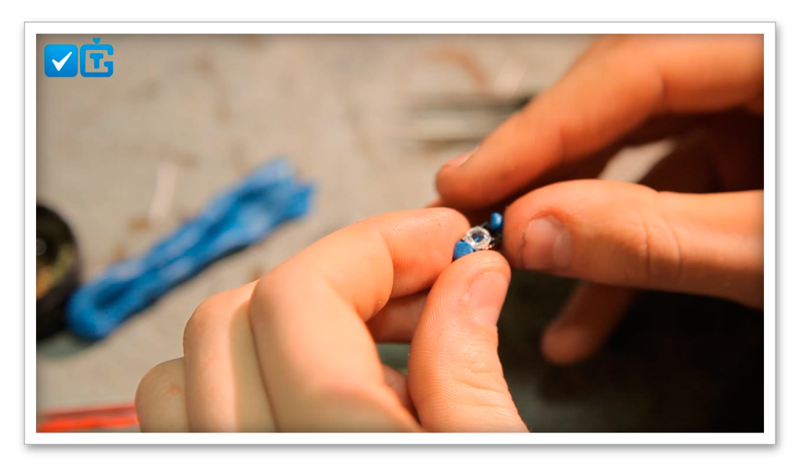

Линзу прикрепили на пластилин для регулировки ее положения.
Кстати, эта линза работает лучше, если ее перевернуть выпуклой частью к лазерному диоду.

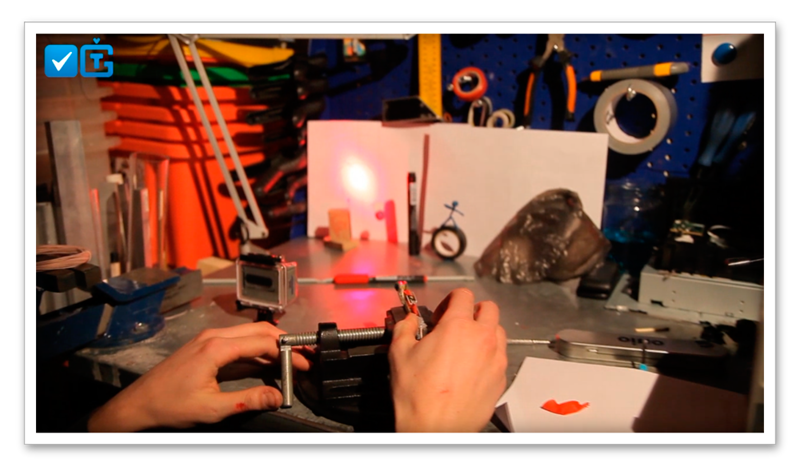

Регулируем и получаем более-менее собранный луч.

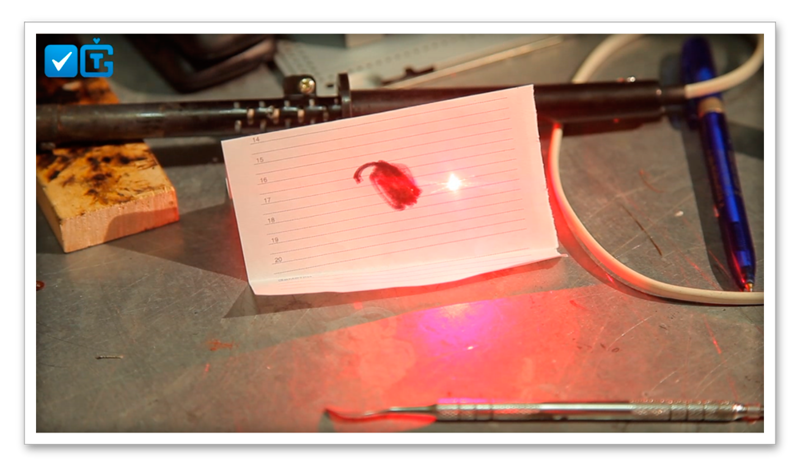

Точно отрегулировать, наверное, можно, но нам и этого хватило, чтобы черный пластик начал плавиться.

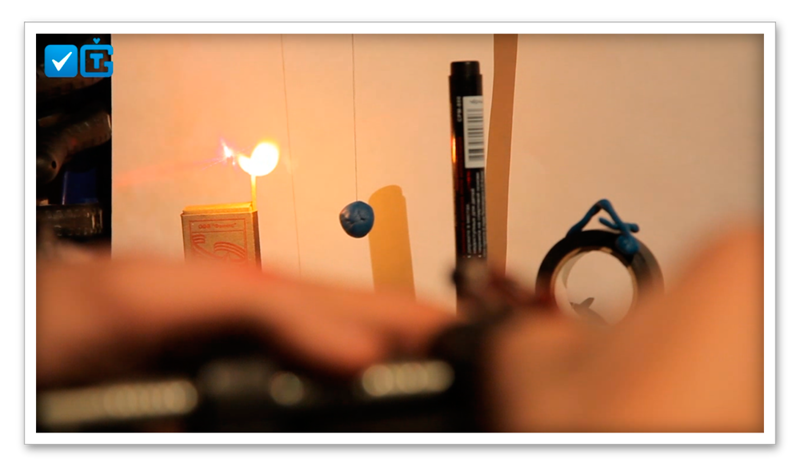

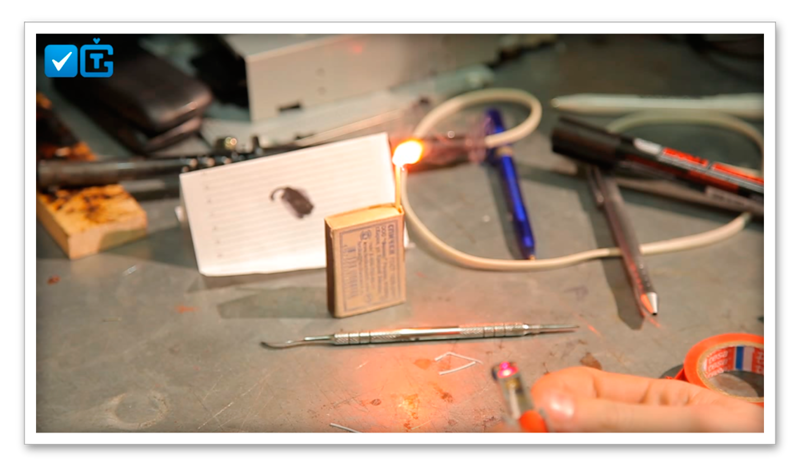

Спичка мгновенно загоралась.
Черная изолента разрезалась как ножом по маслу.
Из этого лазера получилась бы отличная пушка для игры в солдатики.

Видео

На видео видна скорость воздействия лазера на некоторые материалы (белый лист, надпись маркером на бумаге, черный пластик и черная изолента, нитка, пластилин).
