Как мы подсчитали, сколько на самом деле может стоить разработка корпуса

в 6:49, , рубрики: дизайн, инжиниринг, конструкторы, Производство и разработка электроники, промдизайн, промышленный дизайн, прототипирование, разработка электроники, управление проектами, фрилансеры, цены, Электроника для начинающих
Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 1

Тема уже из заголовка ясна: каждый день сталкиваюсь с непониманием того, сколько на самом деле стоит разработка корпуса.

И цель этой заметки — рассказать вам о том, сколько действительно придётся за неё заплатить: 100 000 рублей, двести или миллион. Прочитав эту статью, вы сможете определить, сколько придётся отдать за работу и заодно понять, недоговаривают ли вам что-то разработчики по поводу цен или режут суровую правду.

Ответим на три основных вопроса:

Сколько нужно денег на разработку корпуса, почему столько и где можно сэкономить, если очень нужно?

Начну, как всегда, чутка издалека — а из чего в принципе складывается цена корпуса? Если кратко, то вот:

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 2

Я уже писал на Хабре, как быстро оценить себестоимость производства корпуса и приводил примеры цен разных корпусов с разными параметрами. Но нигде и никто не пишет, сколько стоит собственно разработка корпуса. Вот самое время об этом написать с пруфами, Билли, примерами и цифрами, как я люблю.

Разработка поэтапно с человеко-часами за каждый этап

ТЗ

О том, из каких этапов состоит разработка корпуса, можно узнать из ещё одной нашей статьи на Хабре. Но это скорее внешняя сторона вопроса, а вот того, что происходит на нашей кухне, не видит никто (хотя процессы схожи с любой разработкой электроники или программированием — например, с разработкой платы или софта на неё).

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 3

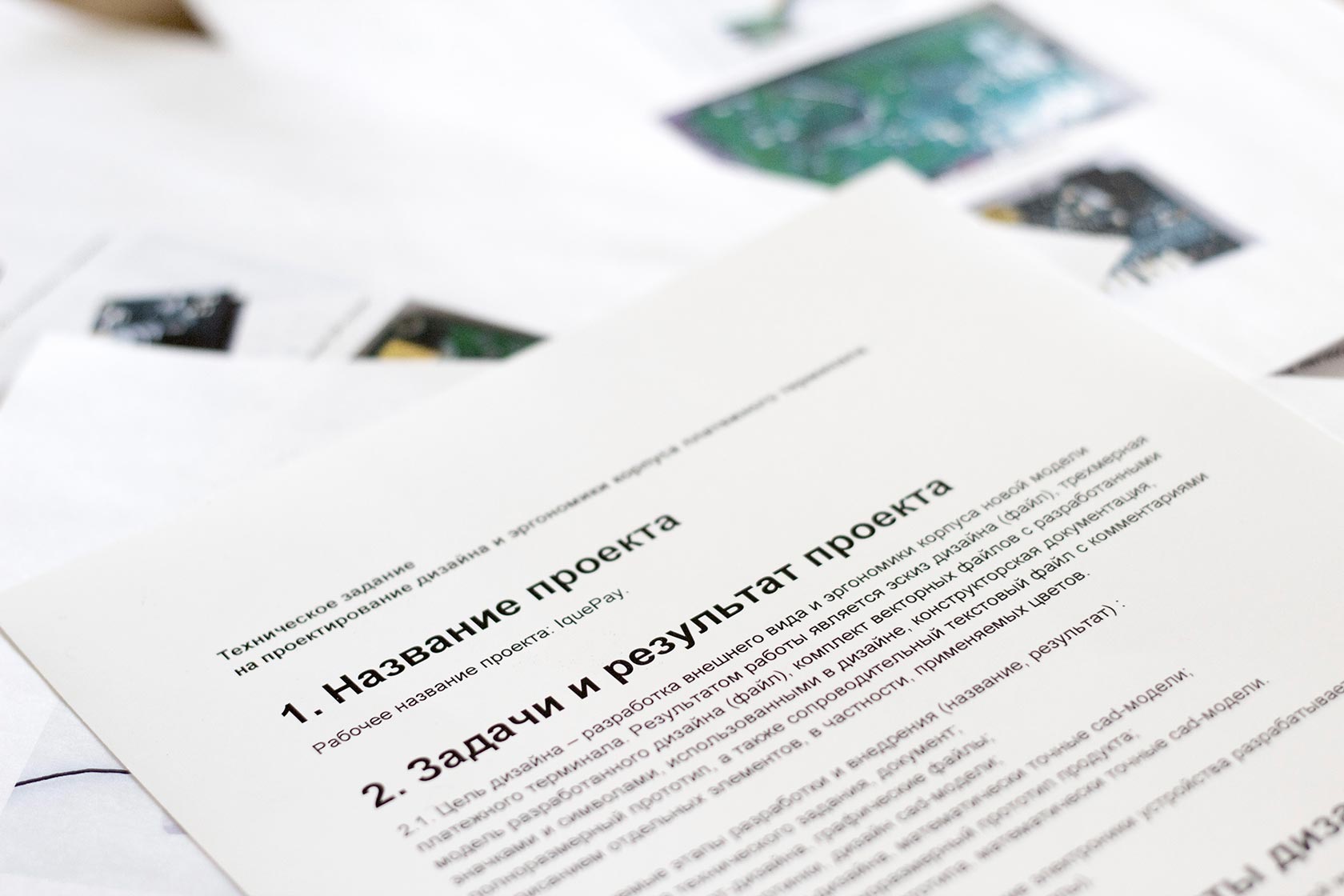

Сначала мы пишем за клиента ТЗ (скоро расскажем, почему сами). Для этого собирается первичная информация в виде опросника (скачать — formlab.ru/useful), вытаскивается нужная инфа из разговоров с клиентом и его разработчиками, раскладываются по папкам референсы, модели, документация, — и всё это отдается техническому писателю, который за 3-5 дней готовит простое техническое задание (мы его называем «дизайнерское ТЗ»). Формально там мало ограничений, кроме основных — габариты, себестоимость производства, технологии, эргономика и т.д. Вот примеры: formlab.ru/tz.

Начинаем считать.

Технический писатель, составление ТЗ: +20 человеко-часов

Промдизайн

Дальше к работе подключаются промышленные дизайнеры — тут все просто. Этот процесс сильно размазан во времени, потому что человеку надо «прогреться», т.е. поварить в голове задачу, посмотреть на конкурентов, прикинуть, что вообще можно сделать, и рисовать… рисовать… рисовать…

«Средний» проект занимает 2-3 недели работы дизайнера. Обычно их на проекте двое. Половина времени тратится на поиск стиля будущего корпуса, а половина — на более детальную прорисовку того, что напридумывали.

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 4

Хозяйке на заметку: если дизайнер говорит, что все сделает в 3D, потому что «сейчас уже никто не рисует», то знайте, что он работает раза в 1,5-2 медленнее, чем дизайнер, который рисует руками. Такой «в 3D» вам обойдётся вдвое дороже, короче.

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 5

⅔ дизайнеров смотрят на меня сейчас так, — простите, коллеги, но это статистика лет так за десять уже :)

Промышленные дизайнеры, прорисовка эскизов — +80 человеко-часов.

Моделирование

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 6

Затем корпус надо прорисовать уже в 3D и подготовить визуализацию. Это либо тот же дизайнер, либо отдельный моделлер (у нас отдельный, кстати) и визуализатор (у нас отдельного нет) — ещё неделя.

Модель и визуализация дизайна корпуса в 3D — +40 часов.

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 7

Инжиниринг

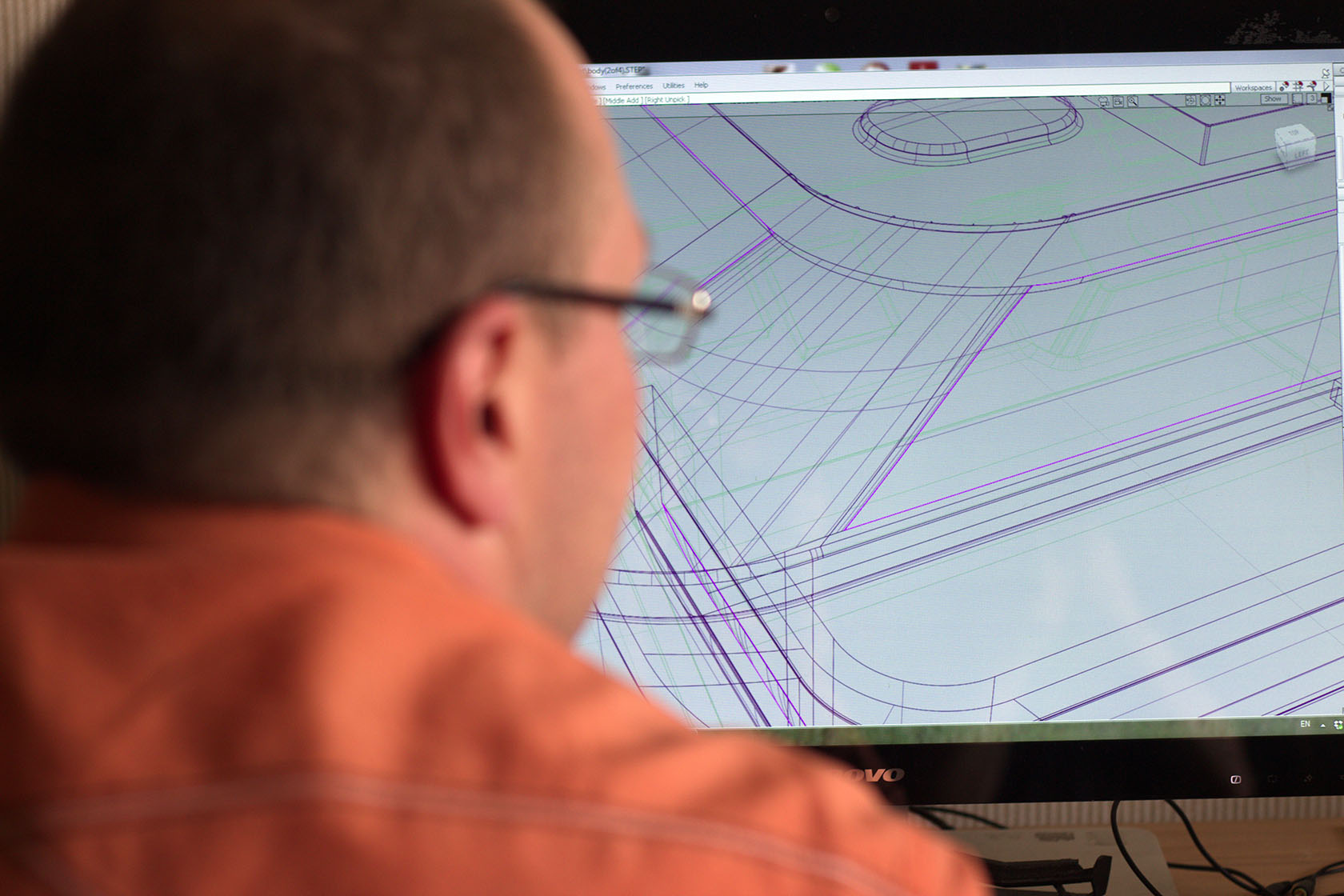

А вот дальше начинается самое интересное — это инжиниринг корпуса. Абсолютно внутренняя штука, которую заказчик даже и не видит иногда. Но чаще видит, поскольку проходит итерационная работа между конструктором корпуса и разработчиком платы. В общем процесс выглядит так:

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 8

При необходимости возвращаемся на прорисовку геометрии и дальше по кругу.

Инжиниринг во всех наших проектах занимает больше времени, чем разработка дизайна. Другого не дано. Простой корпус (о сложности ниже расскажу) — это работы на месяц как минимум (а с бумажками два!). Про сроки, кстати, писал вот тут, почему-то нет на Хабре — возьму на заметку.

Инжиниринг корпуса, согласование с производством — +160 часов.

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 9

Прототипирование

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 10
Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 11

Добавим в копилку проекта еще 50 часов на работу конструктора.

50 часов — это ещё нижняя планка, когда конструктор и завод просто не то что знают друг друга, а лет эдак 5 работают в тесном контакте.

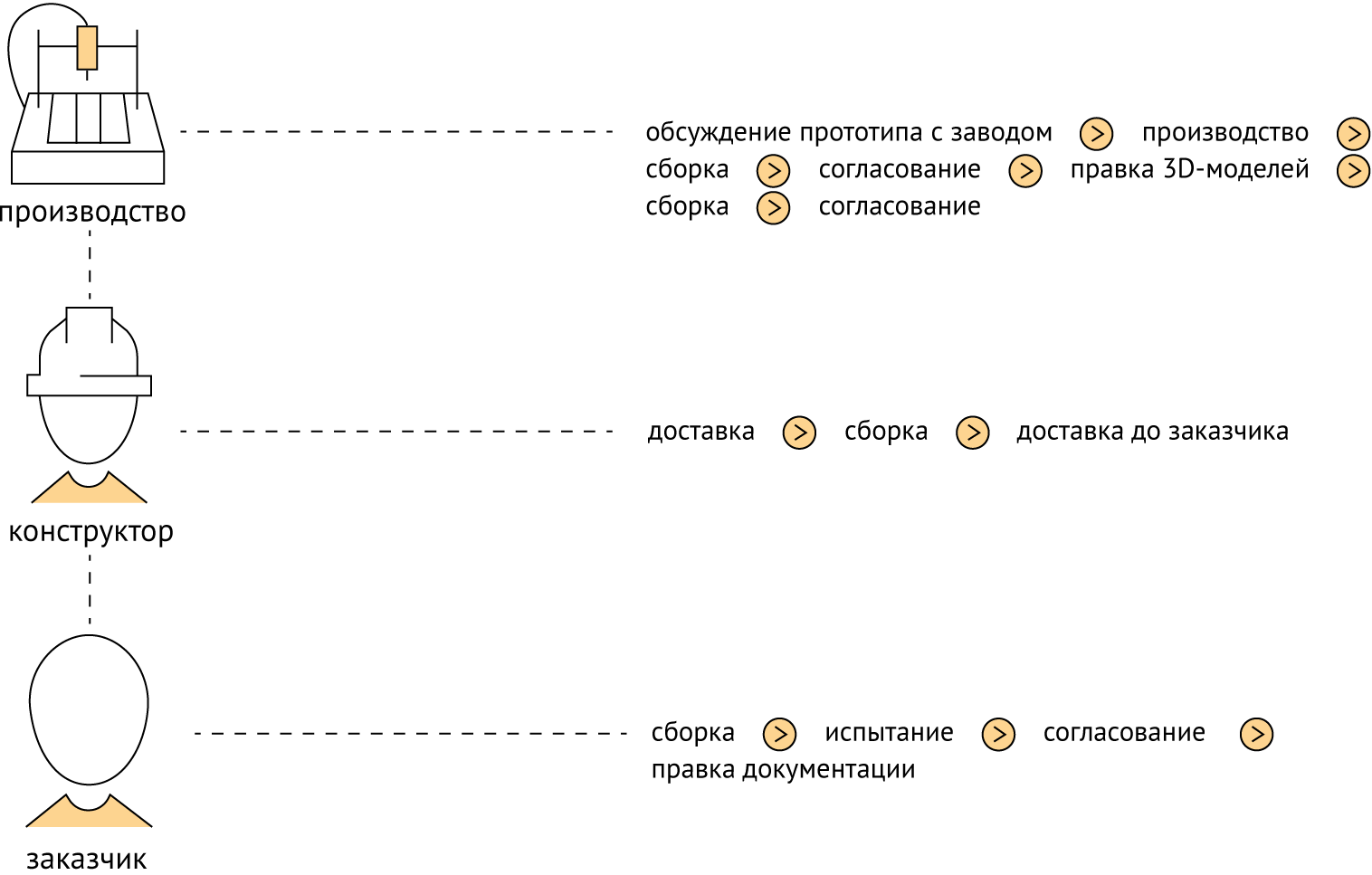

Хозяйке на заметку — если вы считаете, что прототип — это только сам прототип, т.е. его физическое изготовление, то ошибаетесь: это куча работы до, во время и после производства. И всё это нередко дороже и сильно дольше непосредственно производства.

Итак, в копилке 350 человеко-часов на простой корпус. Вопрос: сколько же стоит такой человеко-час? Об этом ниже, так как все не так однозначно.

Как оценивать сложность корпуса

Я специально беру в пример простой проект, так как их большинство и мы уже в них собаку съели — два из трёх корпусов, которые у нас заказывают, именно простые.

Но есть другая треть, которую уже сходу не оценить. И как понять «на берегу», простой корпус или сложный?

Очень просто: оценка сложности проекта — это количество деталей + сложность их соединения друг с другом. Представьте, сколько деталей в корпусе вашего устройства: кнопки, стекла и вот это все.

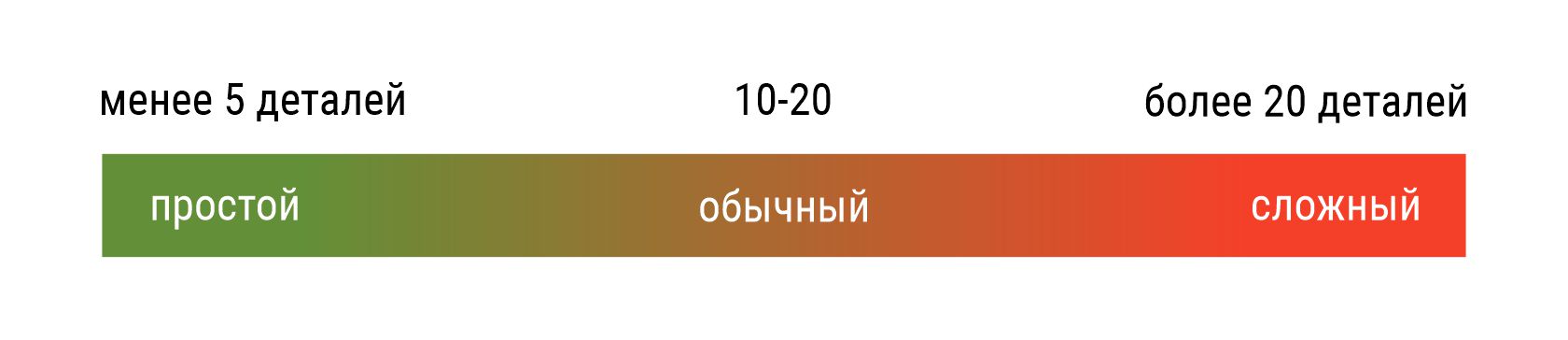

Вот простенькая схема для оценки сложности корпуса по количеству деталей:

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 12

Затем решаете: нужны ли деталям какие-то особые соединения? Например, герметичность. Или виброустойчивость. Или гибкость. Или вентиляция платы особенная, а не просто отверстий наделать…

Если что-то из вышеперечисленного требуется, ваш корпус почти наверняка (но не всегда) будет «сложным». Проблема в том, что физические свойства в виртуальной среде можно только имитировать, и очень условно, но для полноценной проверки (герметичен ли он на самом деле ил нет) потребуются несколько прототипов и куча работы. Поэтому с вероятностью 90% этап прототипирования будет дольше по времени и обойдётся дороже первичной разработки.

Или в корпусе просто много деталей — тогда просто количество рутинной работы по их сопряжению превращается в десятки и даже сотни часов разработчика.

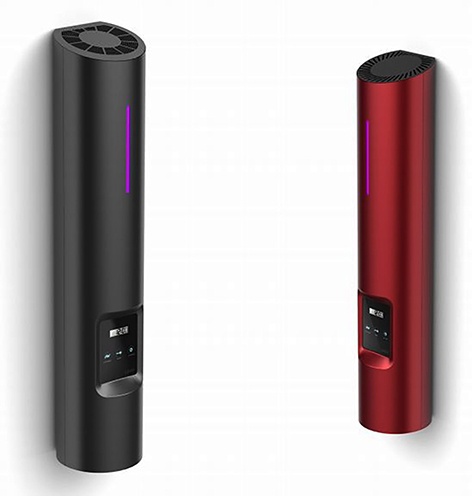

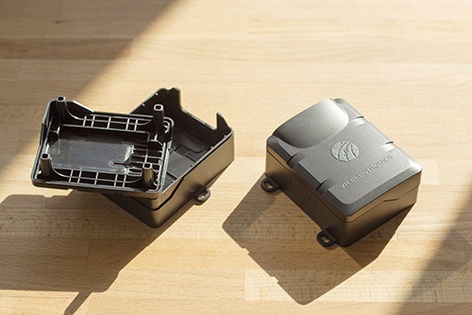

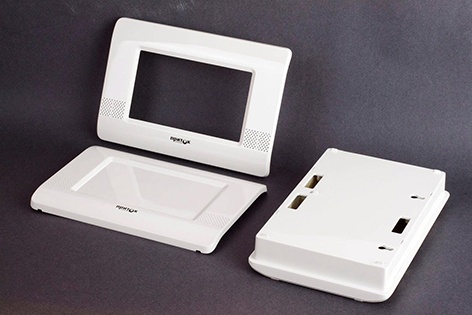

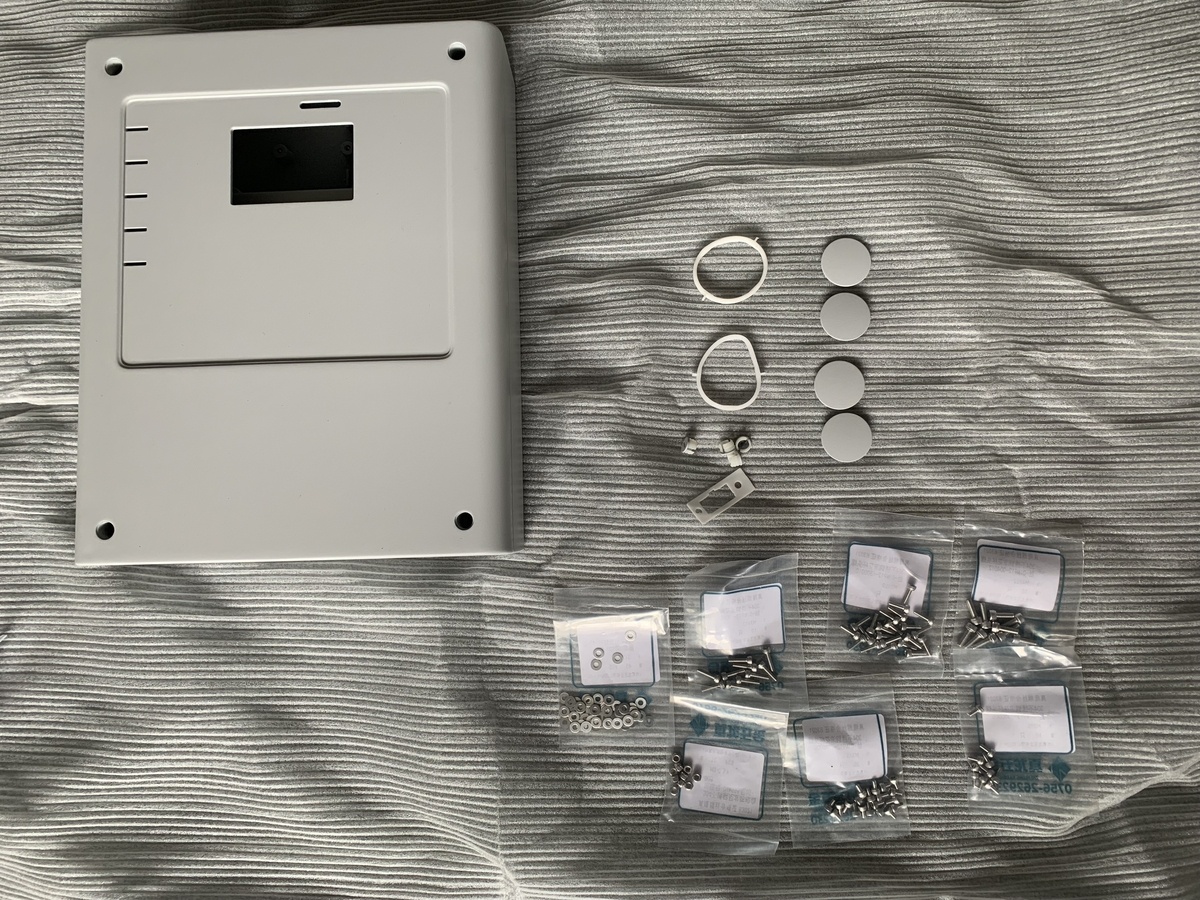

Примеры простых корпусов:

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 13
Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 14

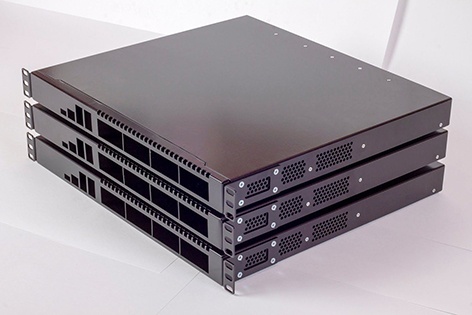

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 15

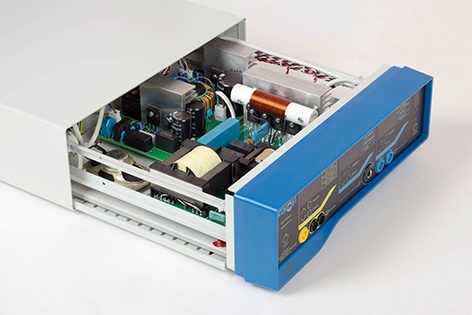

Средние по сложности корпуса:

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 16
Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 17

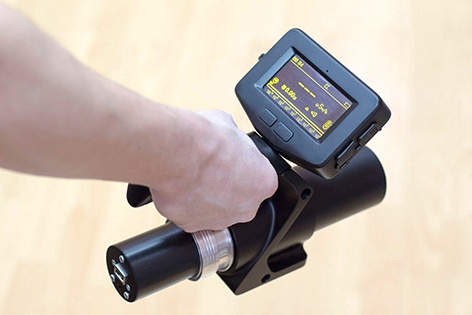

Сложные корпуса:

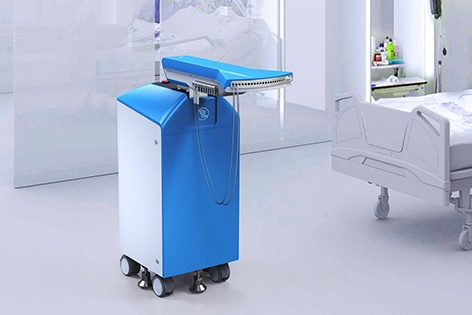

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 18
Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 19

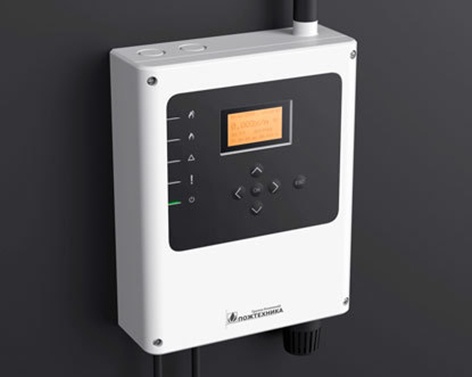

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 20

Прототипирование — часы (минимум-среднее): 50 часов.

Опоздатушки

Вам нужен корпус, вы приходите в компанию разработчиков и они вам обещают, что разработают корпус за месяц. Вы, если опытный боец, уже знаете, что это очень оптимистичная оценка по времени, и закладываете в бюджет 2Х от цены и сроков. Если прям опытный-опытный — то 3Х.

Если не очень опытный и верите на слово, через месяц вы видите, что у вас даже еще контракт не согласован, потому что на это есть пара десятков внешне уважительных причин и куча обоюдных тормозов.

Ещё на проект наслаивается такая штука, как ожидания заказчика на этапе заключения договора. Все, кто оказывает сложные услуги, про это знают, но вдруг кто-то нет, — рассказываю…

Не буду сильно растекаться по древу, почему это происходит, просто кратко — если только над проектом работает больше 2х людей, все оценки и прогнозы надо умножать минимум на 2. Я даже как-то статистику составил за 3 года (это примерно 120 проектов), сравнивая время на разработку: то, которое обсуждали в начале проекта и то, сколько он фактически длился.

Так вот, все проекты, даже так — ВСЕ проекты — заняли минимум вдвое больше времени, чем планировалось изначально. А есть проекты, которые съели человеко-часов и втрое больше, и впятеро. Поэтому ещё пара советов.

  1. Не считай, что твои внутренние процессы не задерживают разработчика — вы одинаково тормозите друг друга.

  2. Не меняй в ТЗ ничего. Если есть хоть какая-то вероятность замены, например, компонента, — готовься к кратному увеличению и сроков, и бюджета.

  3. Переходи на ЭДО — возня с физическими бумажками отожрёт до 30% от срока согласований, и это практически на пустом месте.

Внесение правок

Ну и второй важный вопрос — внесение правок, которые могут запросто сломать всю предыдущую работу и поставить перед фактом «Вам придётся начать всё заново».

Но это нормально, мы, в конце концов, все с вами делаем новые штуки, тут проложенных рельсов нет ни у кого.

Часы на внесение правок: непрогнозируемо. Иногда правки незначительны, иногда работу приходится просто переделывать.

Разные подрядчики — разные чеки

А теперь, собственно про деньги.

Одну и ту же работу можно сделать разными исполнителями, я даже как-то это описывал вот тут, но слушать больно — звук писался из зала, простите. Суть в следующем — выбирайте подрядчика в зависимости от своих процессов и желаемой степени контроля и погружения в ваш проект.

Вот разные типы подрядчиков, которые могут разработать для вас корпус. У каждого есть достоинства, недостатки и, условно, средний чек нормо-часа:

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 21

Т.е. если бы ваш проект делал свой сотрудник, то он бы, допустим, сделал его за 175К₽ и примерно 2 месяца работы фуллтайм, т.е. 8 часов в день, прям плотнячком. Фрилансер — за 350К₽, студия — за 500К₽, а бюро — за 700К₽.

И, конечно, вывод однозначен:

— Если результат одинаков, зачем платить больше?

Но так не работает, такие дела. Штука именно в издержках, возникающих в процессе разработки — штатный сотрудник не сможет и нарисовать все хорошо, и сделать документацию, и все согласовать с заводом (который сам же и должен найти). Для одного проекта таких сотрудников надо уже 3 человека — если по-хорошему.

Фрилансер может уже больше, но там есть тайланд-головного-мозга другие риски. И, опять же, всем, что связано с прототипами (не макетиками на 3D-принтере, а когда все серьезно), вы будете заниматься сами.

Бюро тоже не ангел — все сделаем за вас, но и возьмем больше всего денег.

Еще важный момент — профессионализм, т.е. количество ошибок и проблем. Штатного сотрудника ты знаешь, знаешь, что он может, а чего — нет. Можно предположить, где он ошибется (кстати, вот тут чуваки влетели на 12М₽ из-за ошибки штатного конструктора formlab.ru/12mln-v-minus).

С фрилансером всё не так прозрачно — по сути, ты просто веришь в него. Чем выше уровень подрядчика (квалификация, число реализованных проектов, количество спецов в компании и пр.), тем лучше качество услуги, что логично — суммарный опыт внутри бюро или студии больше, чем у одного человека. Но и сумма чека за этот опыт тоже увеличивается.


В конечном итоге всё сводится к очень простому вопросу: кого выбрать?

Если ты считаешь свое время самым дорогим и тебе нужно добежать до продаж продукта максимально быстро и не рискуя, то платишь бюро.

Если хочется всем рулить, т.е. тратить на задачи свое время, а срок выхода на продажи не давит — обращай внимание на левую часть таблички, где чек будет минимальным. Так можно сэкономить. Подробнее про экономию — ниже.

Экономим — как?

В разработке всегда есть такая штука, как коммуникативные издержки. Под этим словосочетанием я подразумеваю весь комплекс коммуникаций с заказчиком. Но самое фантастическое заключается в том, что стоимость издержек может быть равна стоимости работы над проектом. Наглядный пример: на фактическую работу, условно, ушло 3 недели, на обсуждения и согласования — год.

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 22

И тут ты:

  1. либо берешь коммуникации на себя, т.е. занимаешься проектом полностью, по сути, оплачивая «несвязанность» разработчиков (электроника, дизайн, инжиниринг, производство);

  2. либо перекладываешь все это на специальных людей, но тогда платишь им за это + за профессионализм разработчиков (опытный специалист делает меньше ошибок), т.е. либо ты готов рисковать и работать «на веру», либо хочешь «подстелить», потому что важно быстрее выйти на производство и начать уже продавать свой продукт.

Первый путь — это про экономию, второй — про скорость выхода на продажи.

Примеры

Ну и слайды-слайды примеры с цифрами:

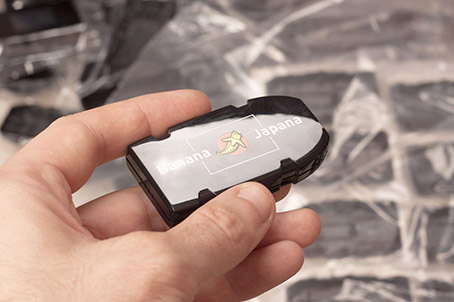

Компактный корпус — 200 000 ₽ ($ 3000) — https://formlab.ru/portfolio/vk7

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 23

Компактный герметичный корпус — 350 000 ₽ ($ 5000) — https://formlab.ru/portfolio/vk

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 24

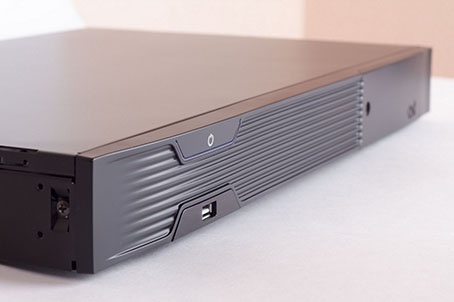

Корпус в стойку — 450 000 ₽ ($ 6500) — https://formlab.ru/portfolio/case19

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 25

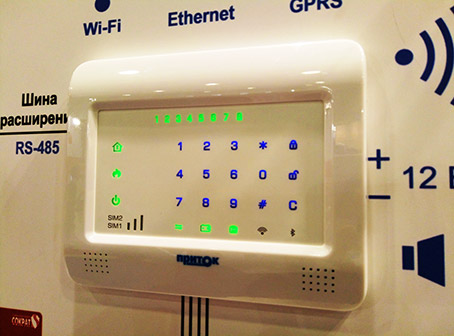

Настенный многофункциональный корпус — 500 000 ₽ ($ 7000) — https://formlab.ru/alarm_system_pritok

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 26

Корпус светильника — 600 000 ₽ ($ 8500) — https://formlab.ru/portfolio/dragonfly

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 27

Настольный корпус — 600 000 ₽ ($ 8500) — https://formlab.ru/helium_leak_detector

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 28

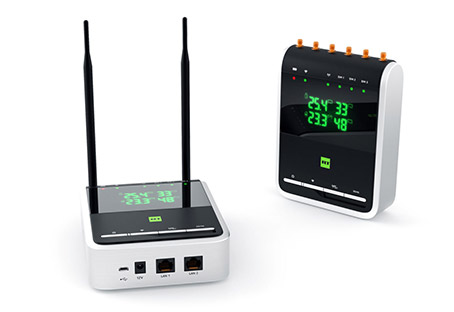

Носимый сложный корпус — 700 000 ₽ ($ 10 000) — http://old.formlab.ru/promyishlennyiy-4g-modem-dlya-televizionshhikov-mobile-4g-router/

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 29

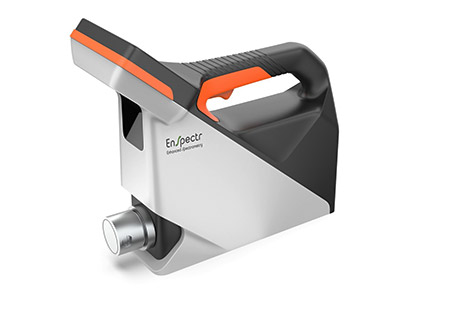

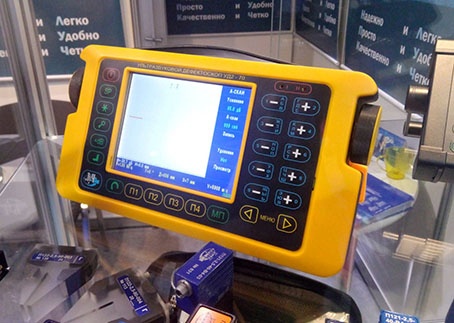

Носимый сложный корпус — 800 000 ₽ ($ 11 500) — https://formlab.ru/analyzer

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 30

Носимый сложный корпус — 1 000 000 ₽ ($15 000) — https://formlab.ru/luch

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 31

Напольный сложный корпус — 1 200 000 ₽ ($ 17 000) — https://formlab.ru/gamma_complex

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 32

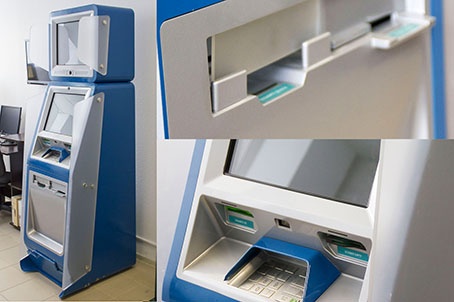

Напольный сложный корпус — 1 700 000 ₽ ($ 25 000) — https://formlab.ru/bankomat_sberbank

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 33

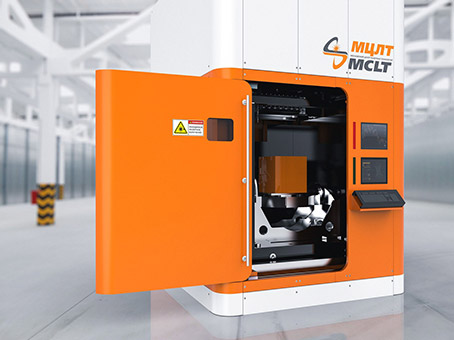

Кабина станка — 3 000 000 ₽ ($ 45 000) — https://formlab.ru/mclt_2

Как мы подсчитали, сколько на самом деле может стоить разработка корпуса - 34

Ценники усредненные, плюс дополнительно суммы даны в долларах (на 4 августа 2020 года): просто оценить порядок бюджета.

Выводы

Цель заметки, как я уже писал, — показать, как появляется формируется цена в разработке корпуса, точнее, как это делаем мы в Формлабе, и сколько в итоге придётся потратить на корпус.

Вы уже знаете, из каких этапов состоит работа и понимаете, сколько человеко-часов придётся на всё потратить. Кроме прочего, у вас уже есть табличка с примерными расценками каждого специалиста.

Вывод банальнее некуда: правильная разработка не может стоить…. Ну, вы поняли.

Но, к счастью, и способы сэкономить тоже имеются.
