VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации

в 7:42, , рубрики: nsx edge, VMware NSX, Блог компании DataLine, виртуализация, Облачные вычисления, облачные сервисы, Сетевые технологии

VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 1

Часть первая. Вводная
Часть вторая. Настройка правил Firewall и NAT
Часть третья. Настройка DHCP

NSX Edge поддерживает статическую и динамическую (ospf, bgp) маршрутизацию.

Первоначальная настройка
Статическая маршрутизация
OSPF
BGP
Route Redistribution

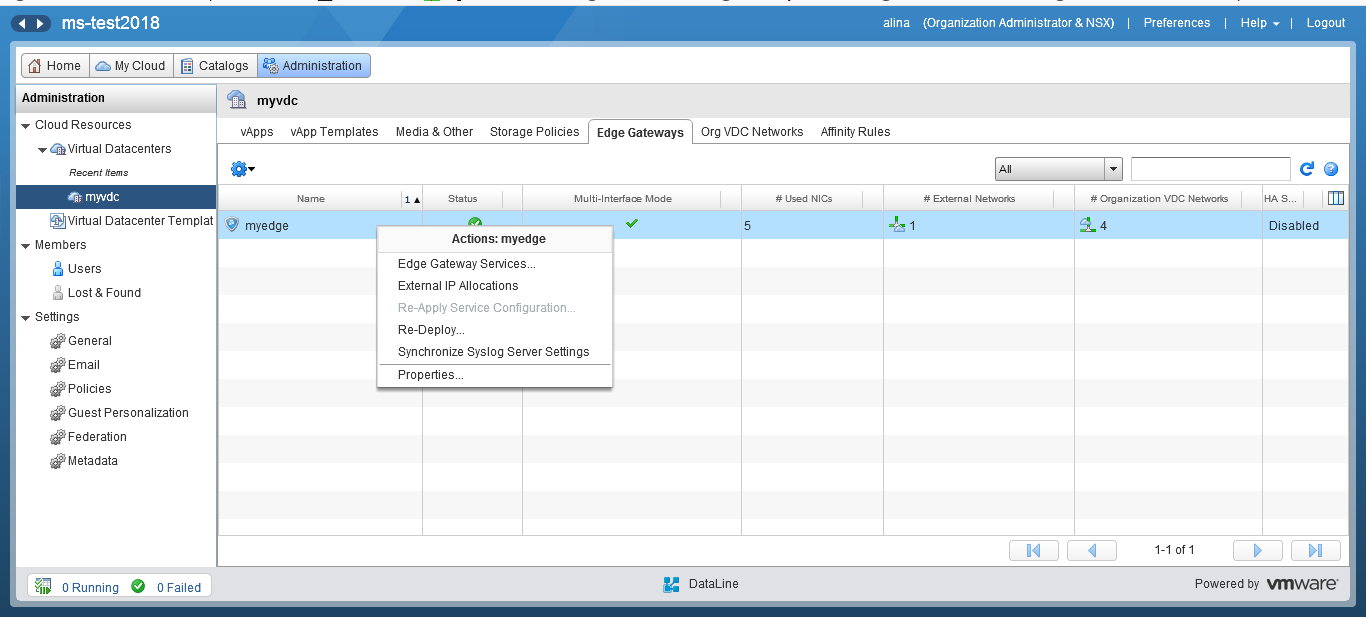

Чтобы настроить маршрутизацию, в vCloud Director перейдите в раздел Administration и кликните на виртуальный дата-центр. В горизонтальном меню выберите вкладку Edge Gateways. Правой кнопкой мыши кликните на нужную сеть и выберите опцию Edge Gateway Services.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 2

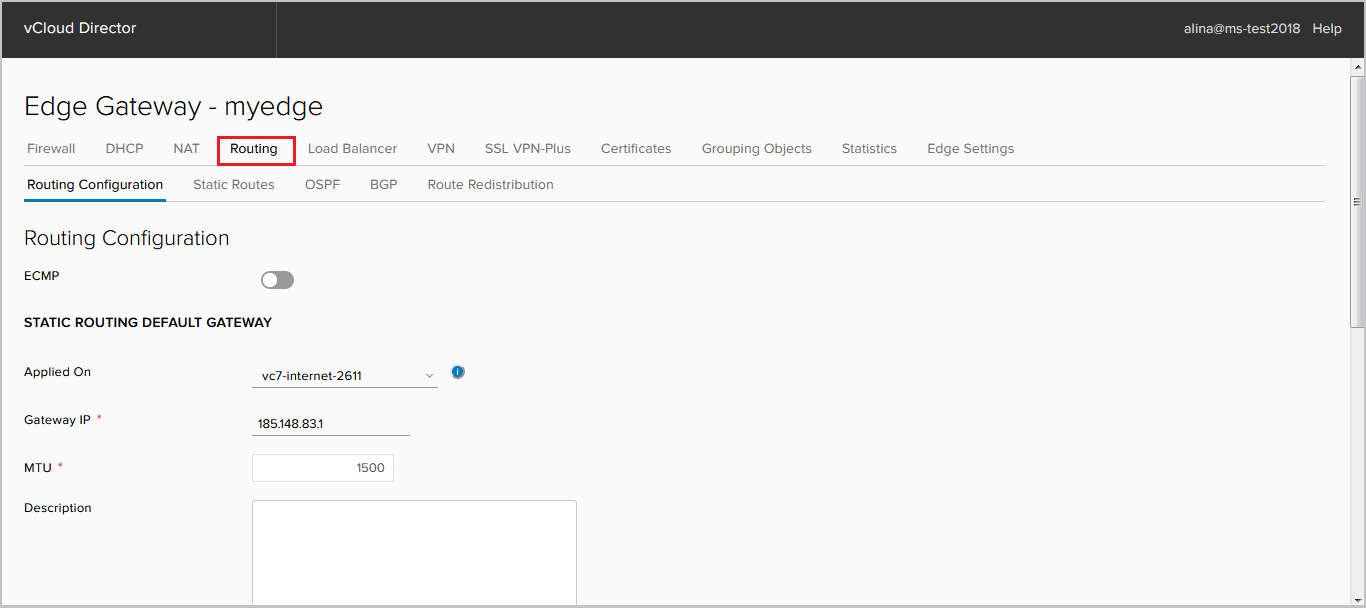

Перейдите в меню Routing.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 3

Первоначальная настройка (Routing Configuration)

В этой вкладе можно:
— активировать параметр ECMP, позволяющий устанавливать в RIB до 8 равнозначных маршрутов.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 4

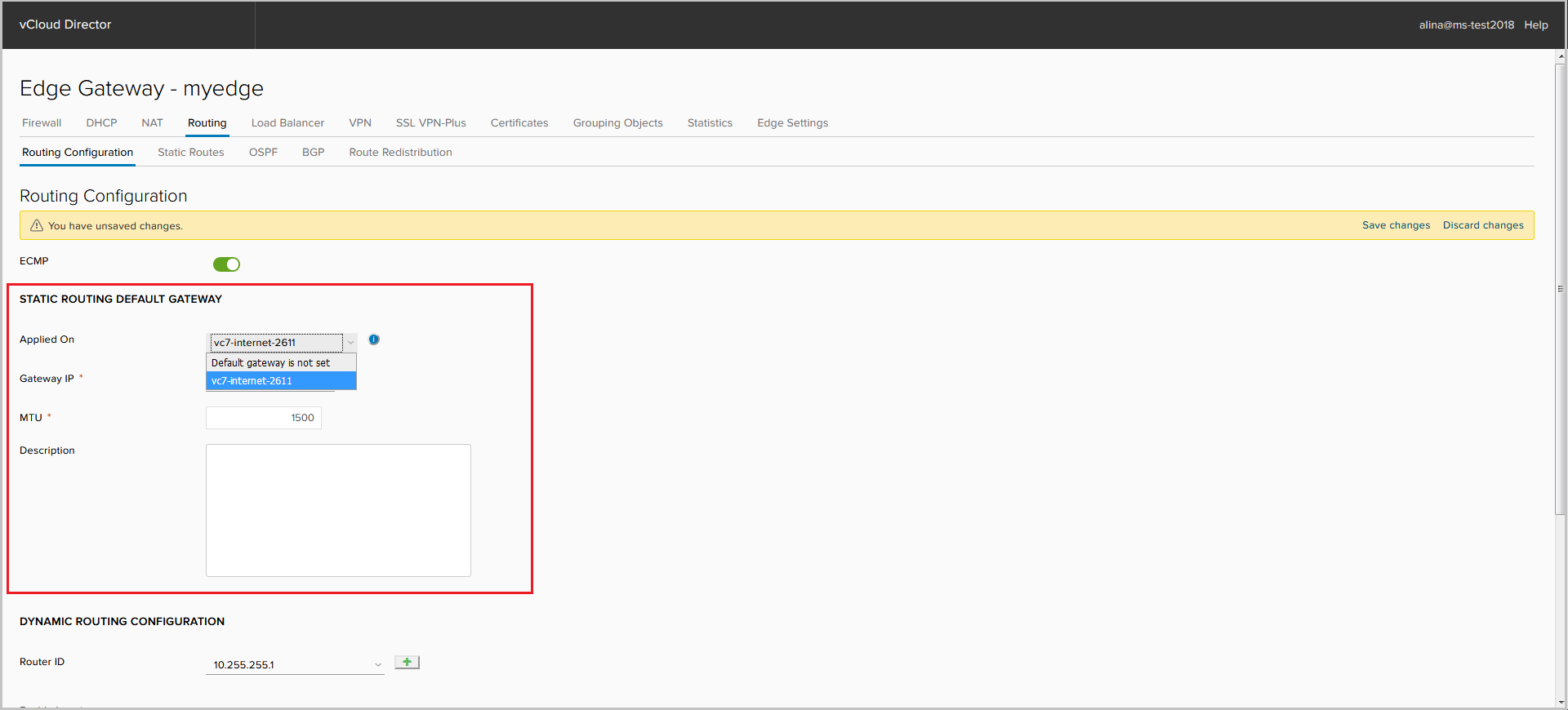

— изменить или отключить default route.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 5

— выбрать Router-ID. В качестве Router-ID можно выбрать адрес external интерфейса. Без указания Router-ID невозможно запустить процессы OSPF или BGP.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 6

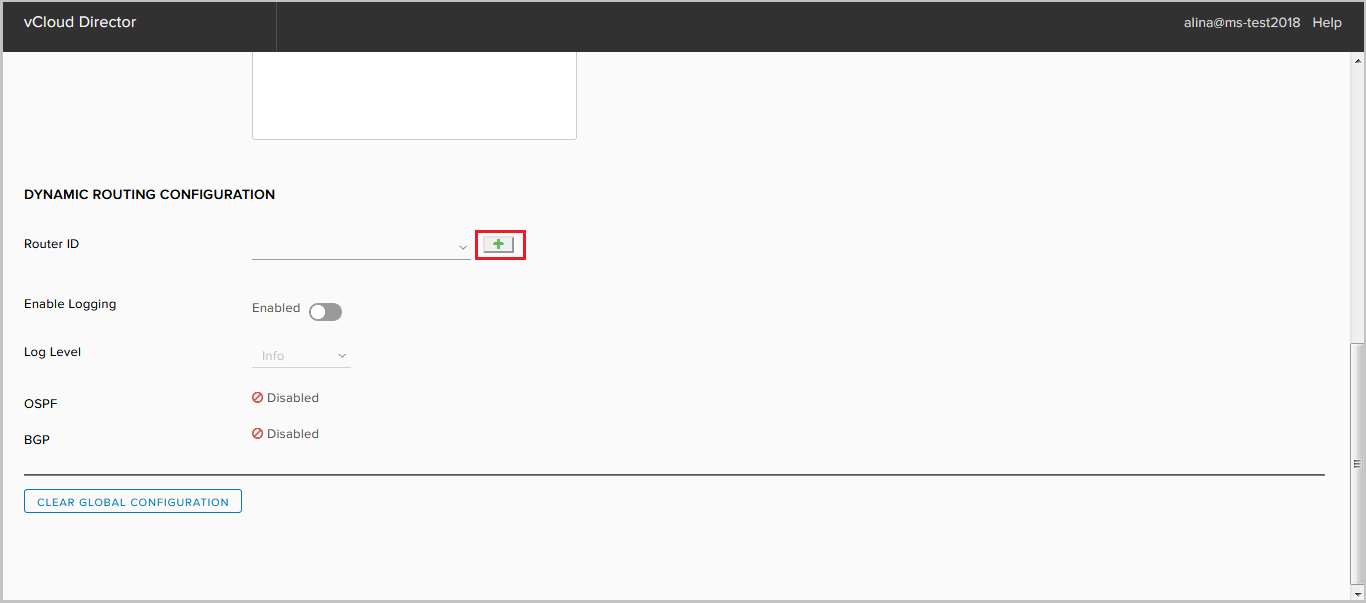

Или добавить свой, нажав +.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 7
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 8

Сохраняем конфигурацию.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 9

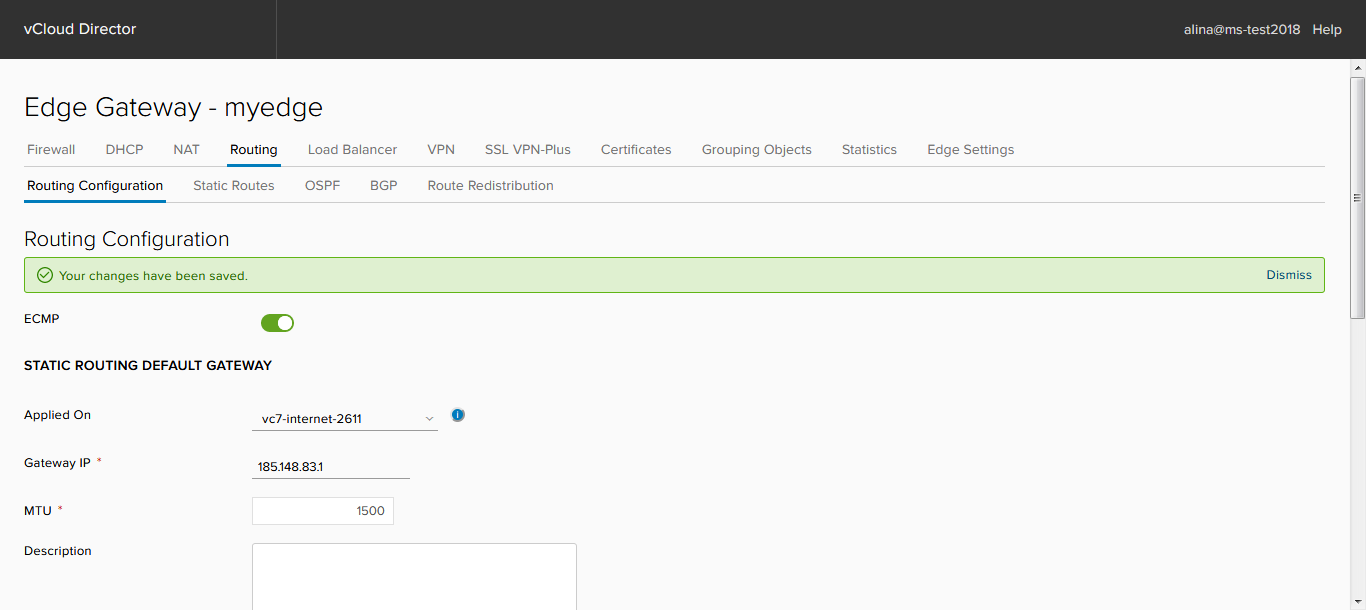

Готово.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 10

Настройка статической маршрутизации

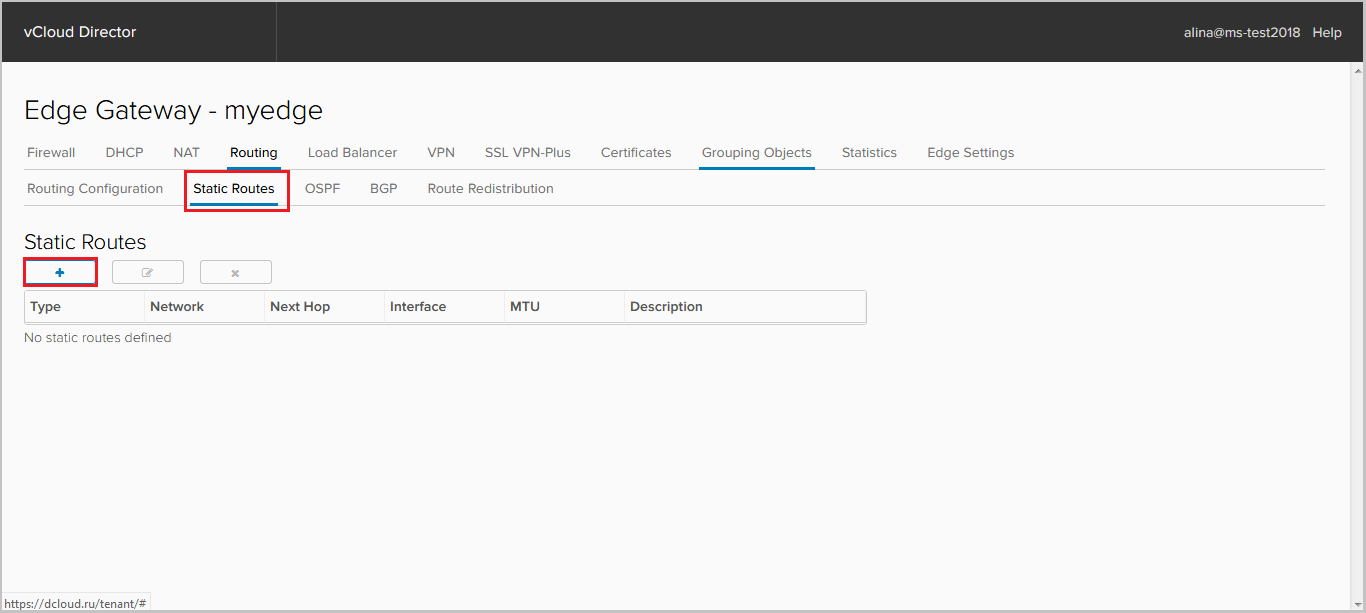

Перейдите во вкладку Static routing и нажмите +.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 11

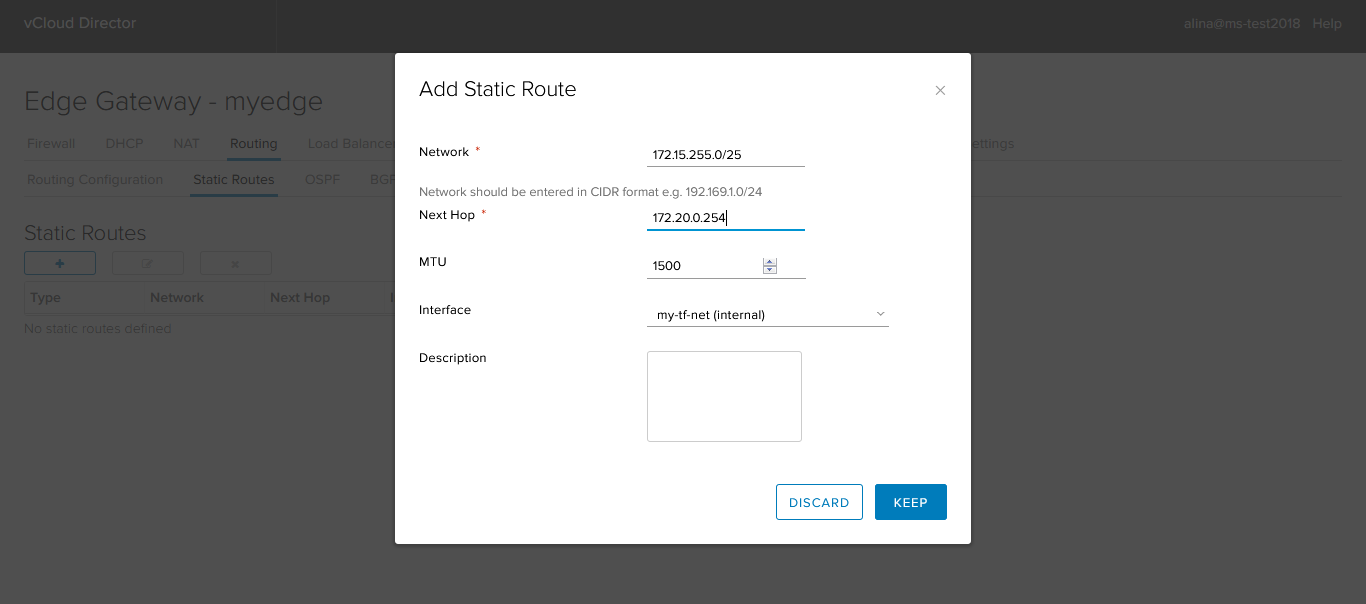

Для добавления статического маршрута заполните следующие обязательные поля:
— Network – сеть назначения;
— Next Hop – IP-адреса хоста/маршрутизатора, через который будет проходить трафик до сети назначения;
— Interface – интерфейс, за которым находится нужный Next Hop.
Нажмите Keep.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 12

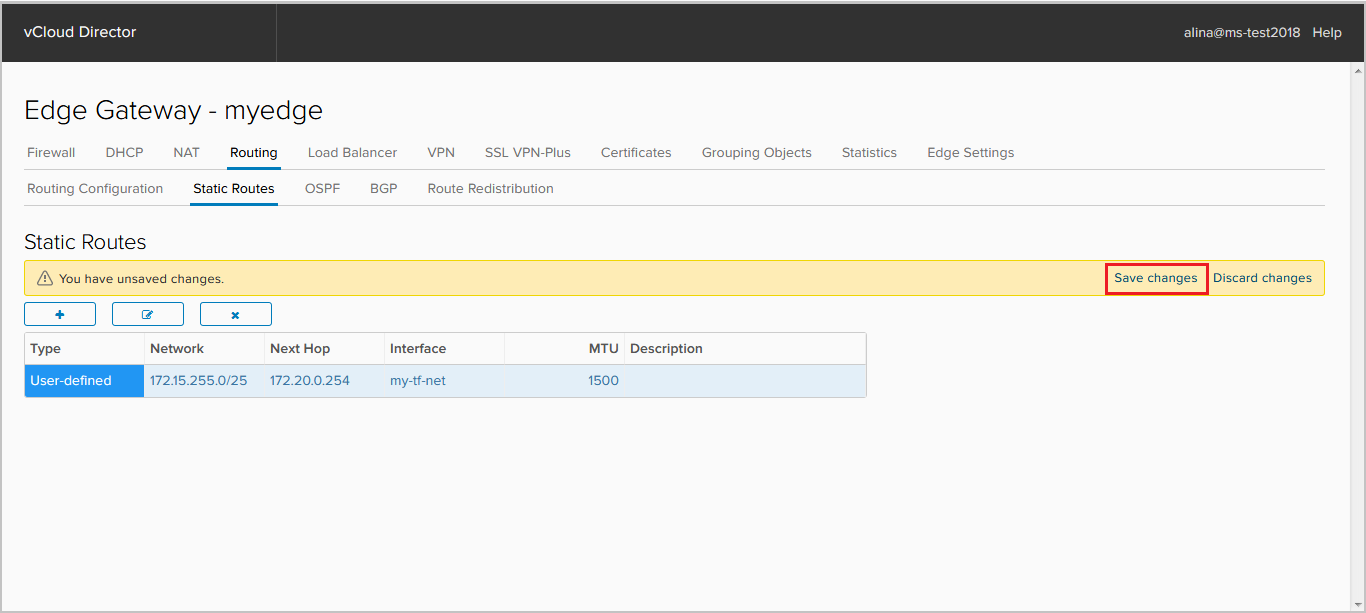

Сохраняем конфигурацию.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 13

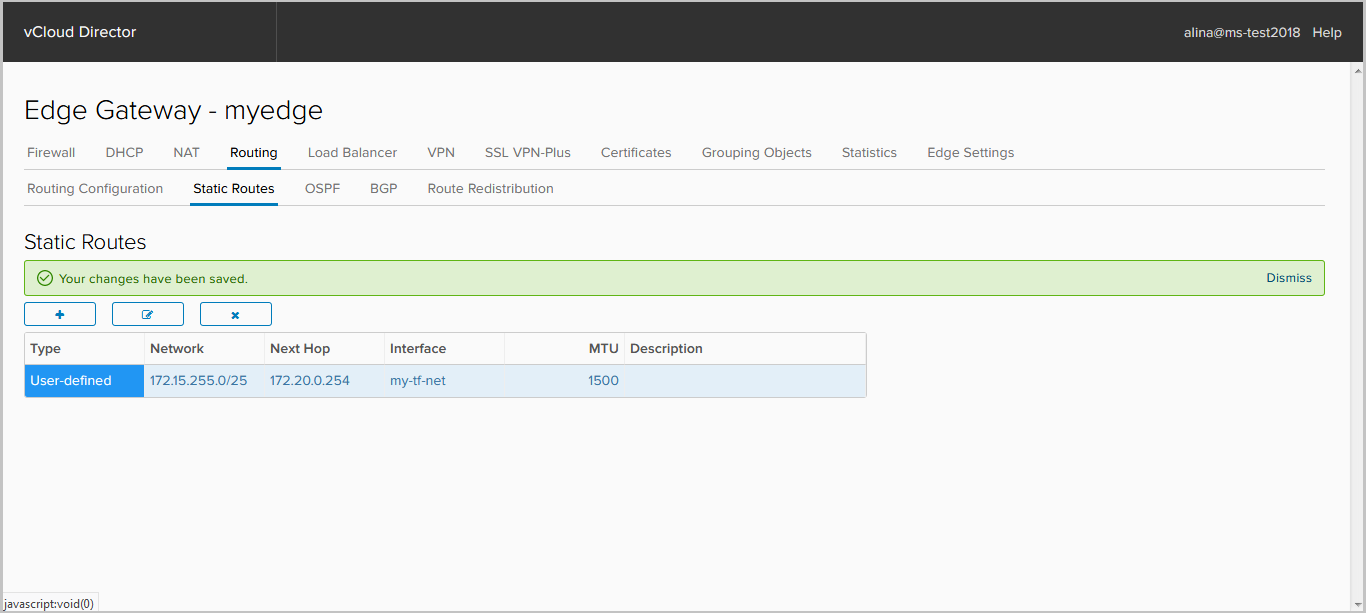

Готово.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 14

Настройка OSPF

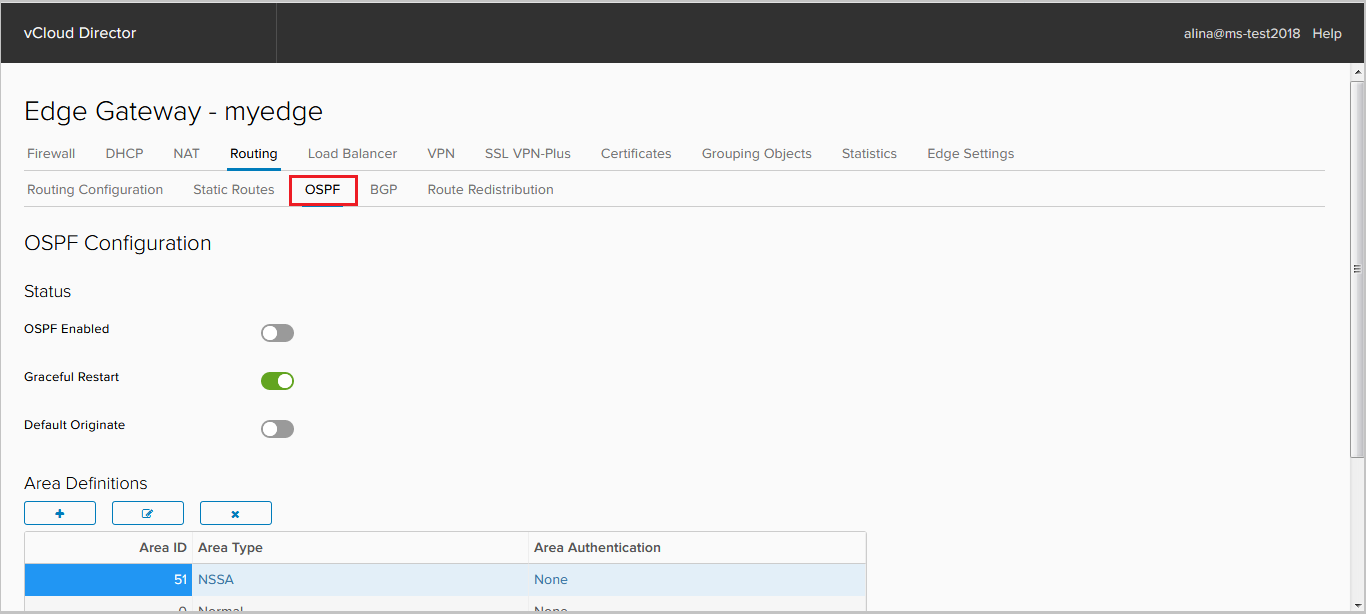

Перейдите во вкладку OSPF. Включаем процесс OSPF.
Если требуется, отключаем Graceful restart, который по умолчанию включен. Graceful restart — протокол, который позволяет продолжать форвардинг трафика в процессе конвергенции control plane.
Здесь же можно активировать анонс маршрута по умолчанию, если он есть в RIB — опция default originate.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 15

Далее добавляем Area. По умолчанию добавлено Area 0. NSX Edge поддерживает 3 типа Area:
— Backbone area (area 0+Normal);
— Standard area (Normal);
— Not-so-stubby area (NSSA).

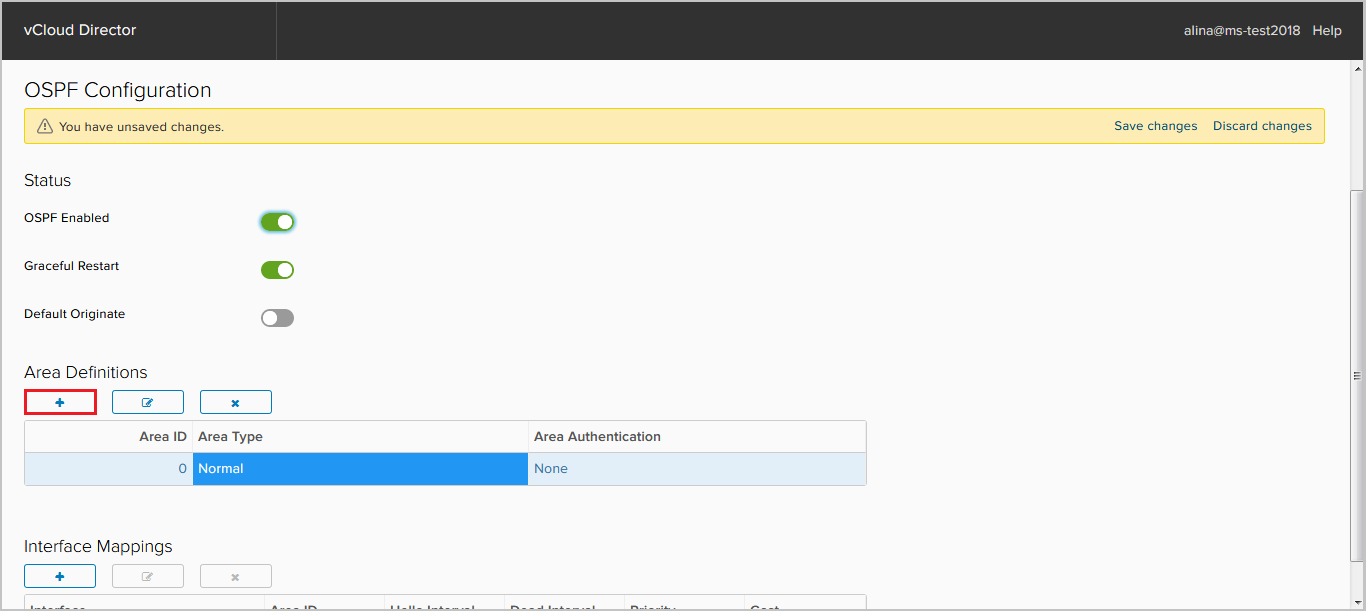

Кликните + в поле Area Definition, чтобы добавить новый Area.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 16

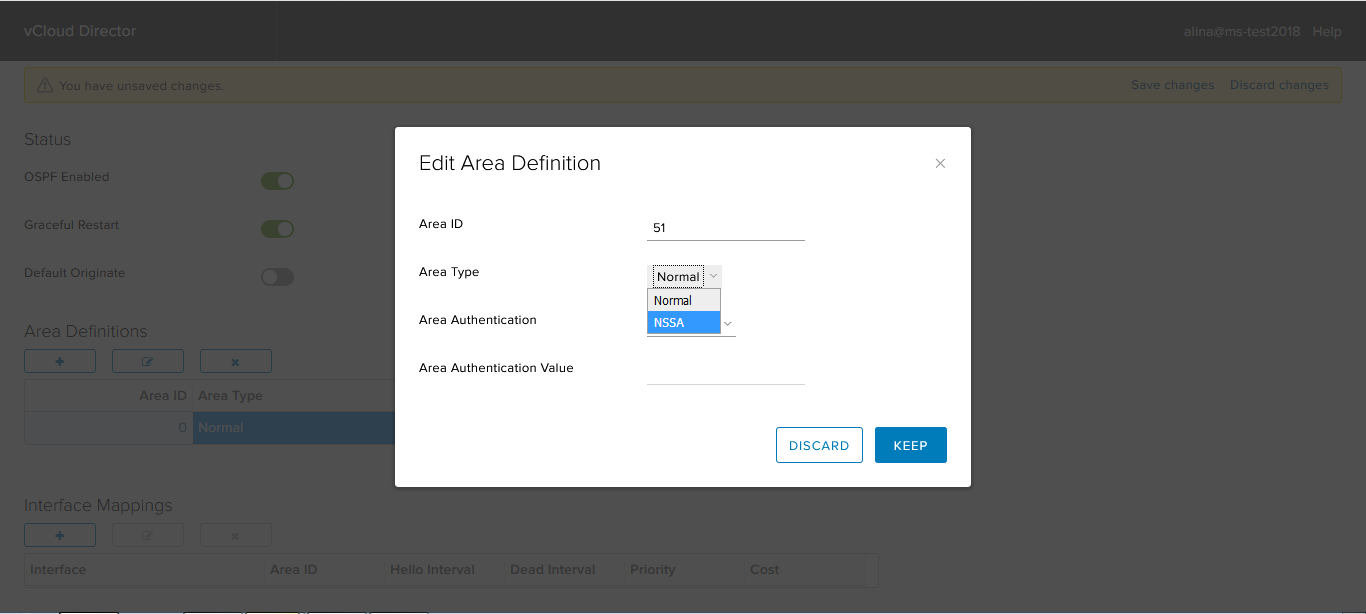

В появившемся окне указываем следующие обязательные поля:
— Area ID;
— Area type.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 17

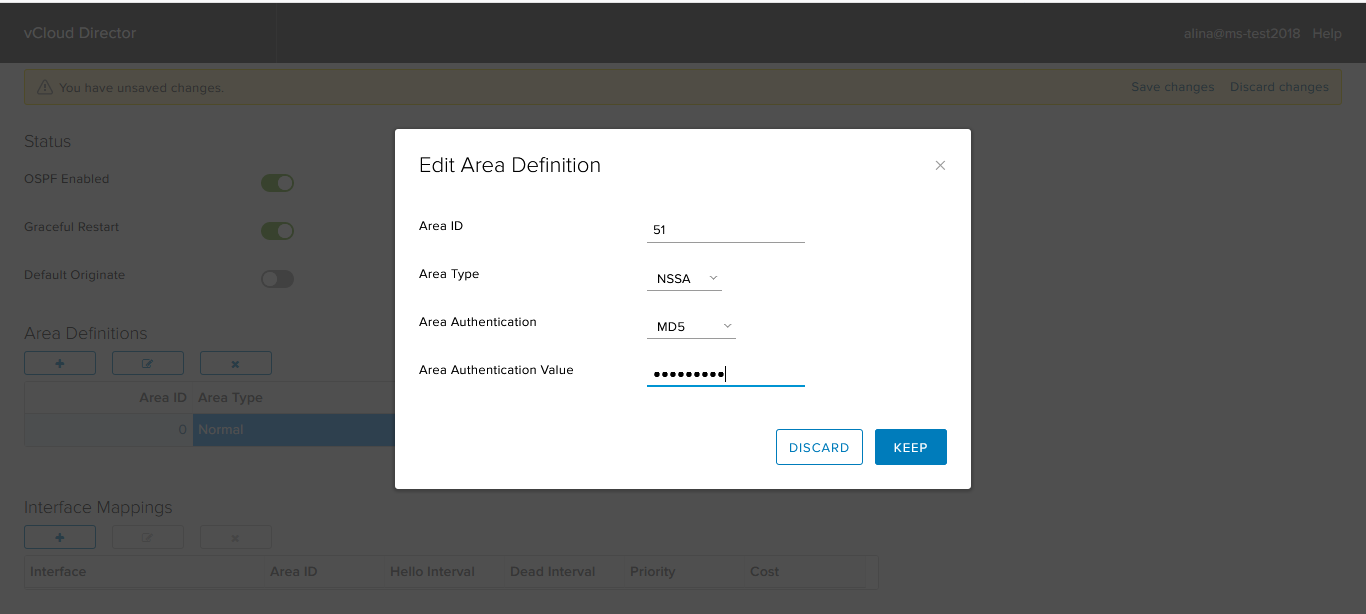

Если требуется, настройте аутентификацию. NSX Edge поддерживает два типа аутентификации: clear text (password) и MD5.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 18

Нажмите Keep.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 19

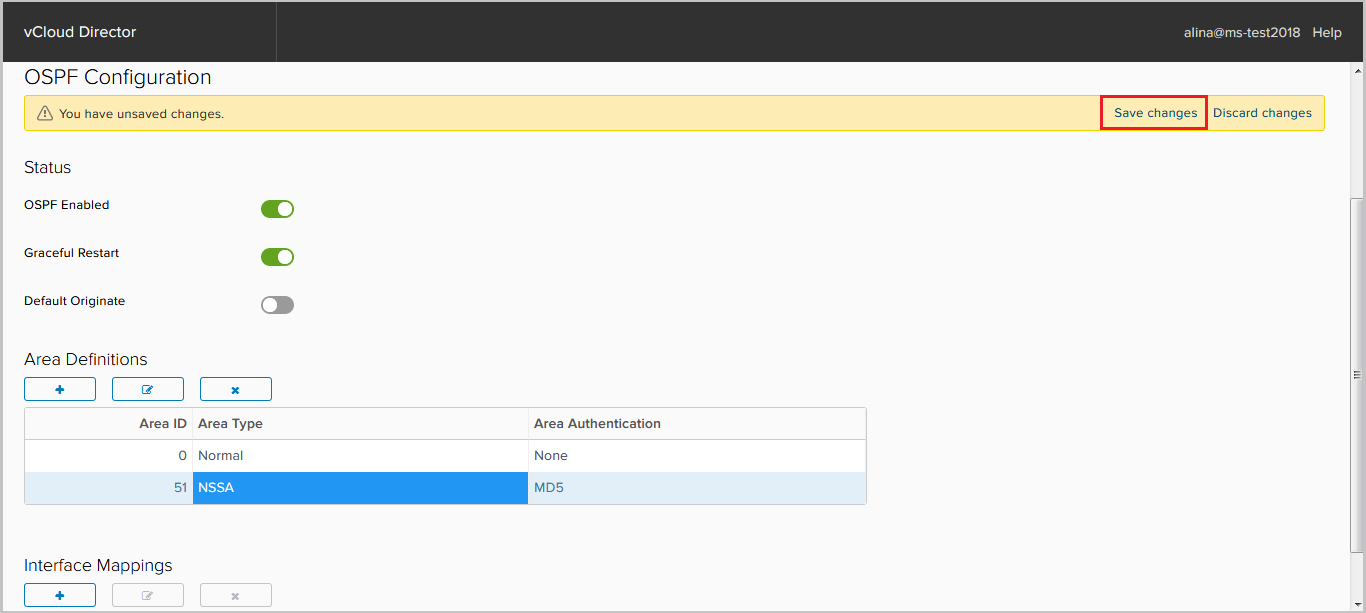

Сохраняем конфигурацию.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 20

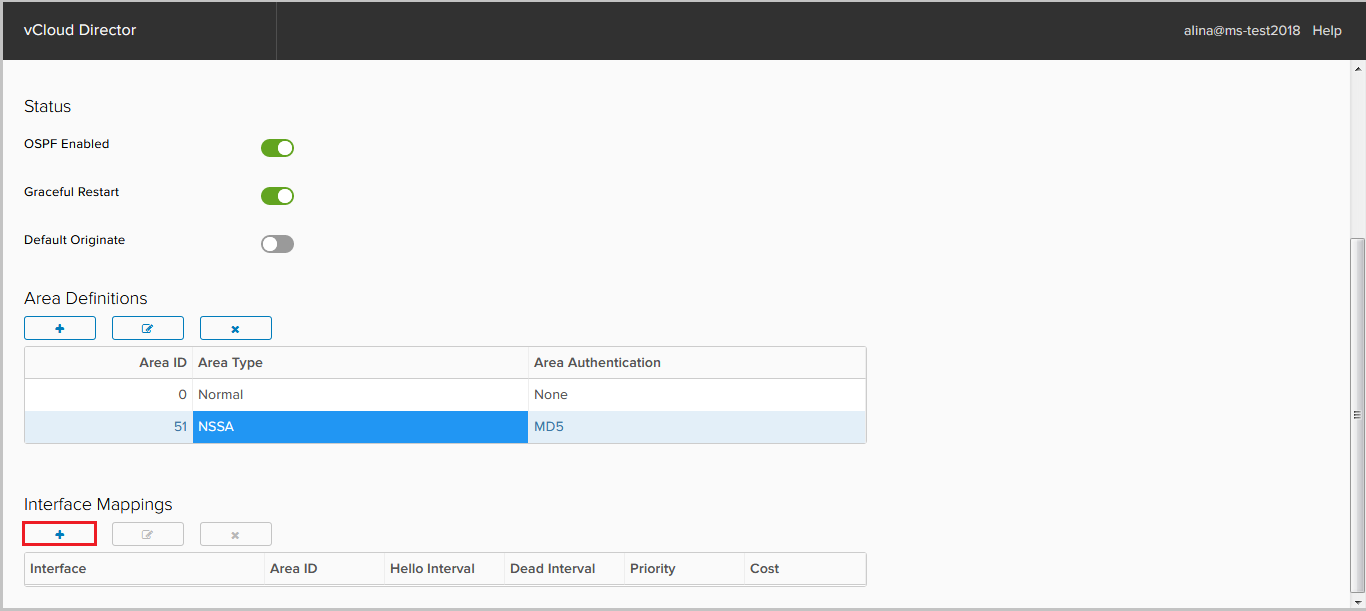

Теперь добавьте интерфейсы, на которых будет подниматься OSPF-соседство. Для этого нажмите + в поле Interface Mapping.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 21

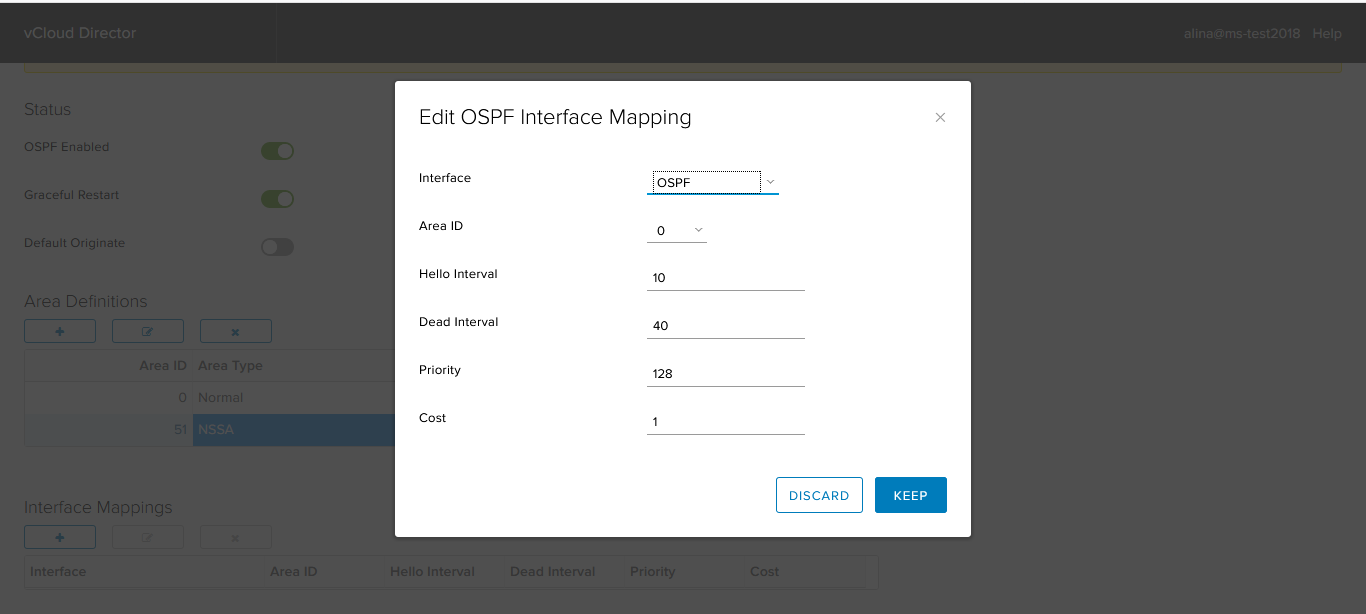

В появившемся окне указываем следующие параметры:
— Interface – интерфейс, который будет задействован в OSPF процессе;
— Area ID;
— Hello/Dead interval – таймеры протокола;
— Priority – приоритет, необходимый для выбора DR/BDR;
— Cost – метрика, необходимая для расчета лучшего пути. Нажмите Keep.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 22

VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 23

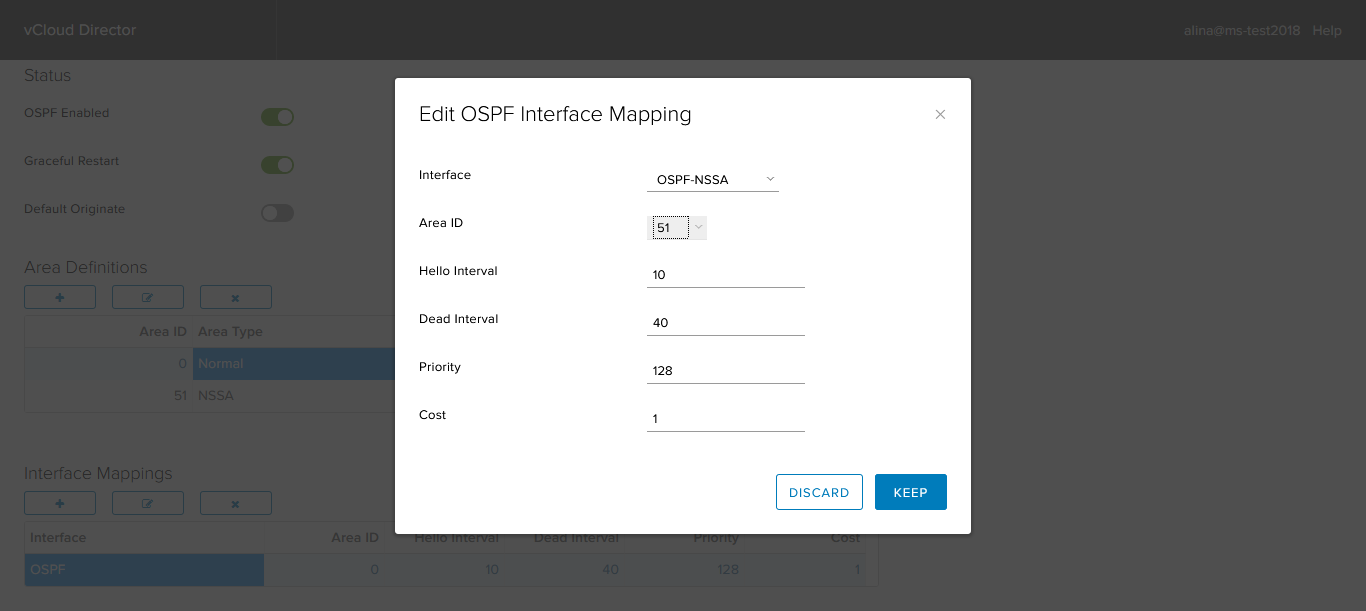

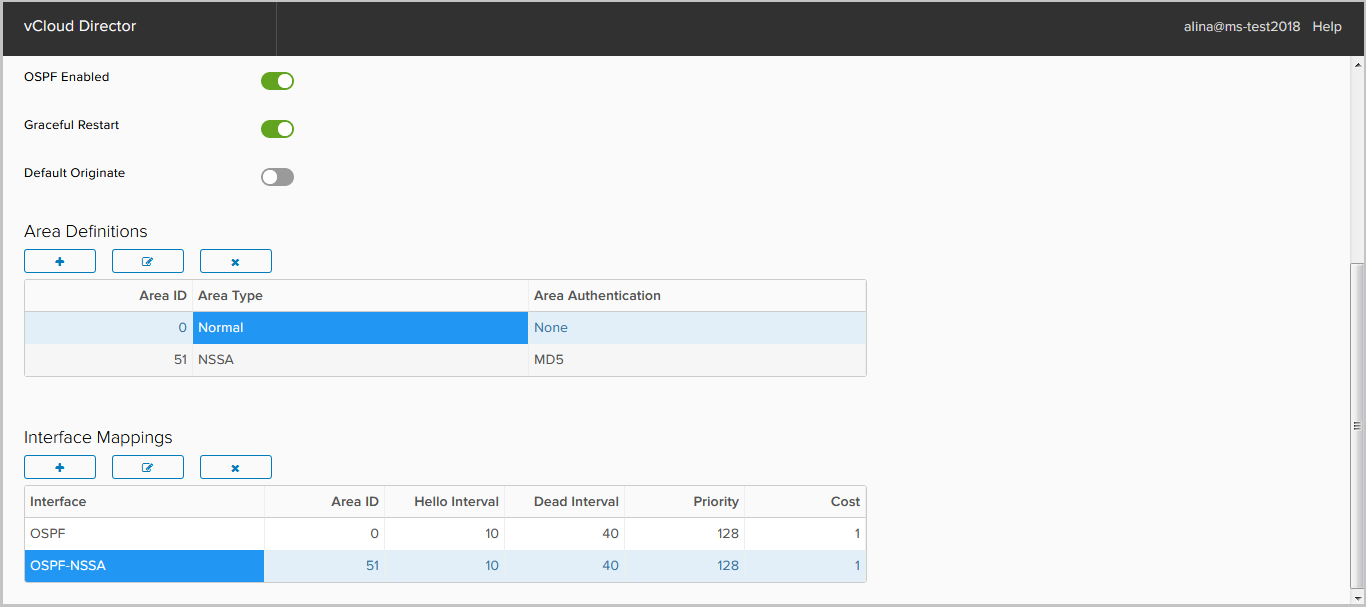

Добавим нашему маршрутизатору NSSA Area.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 24

VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 25

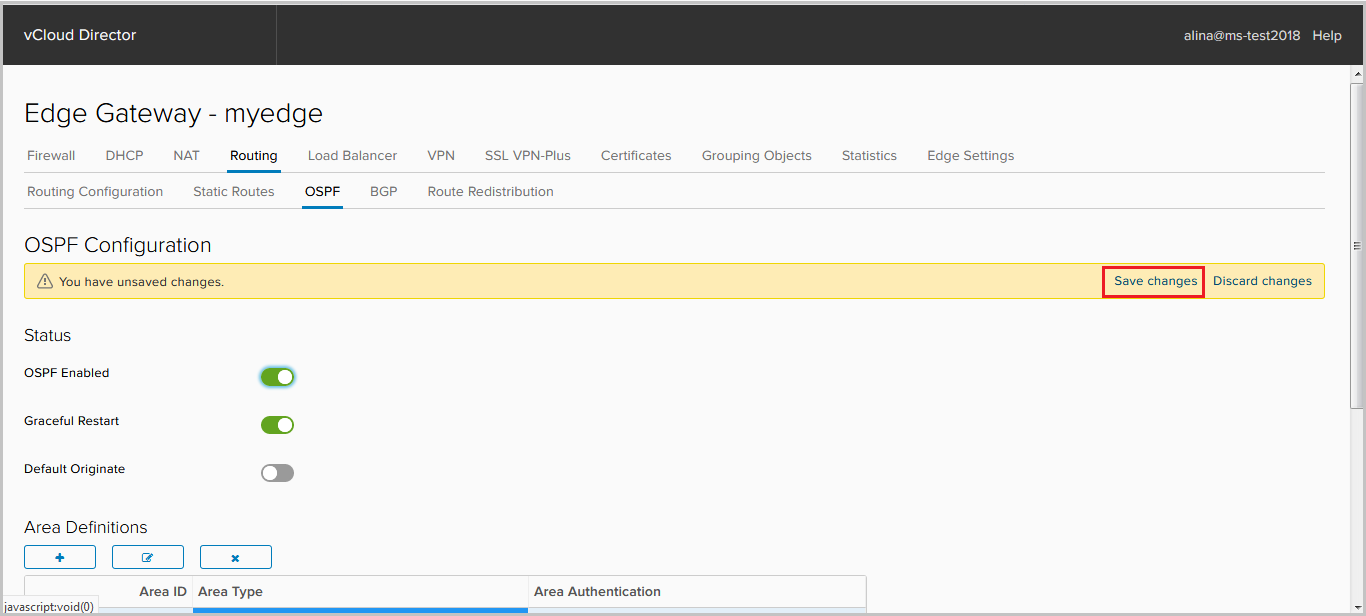

Сохраняем конфигурацию.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 26

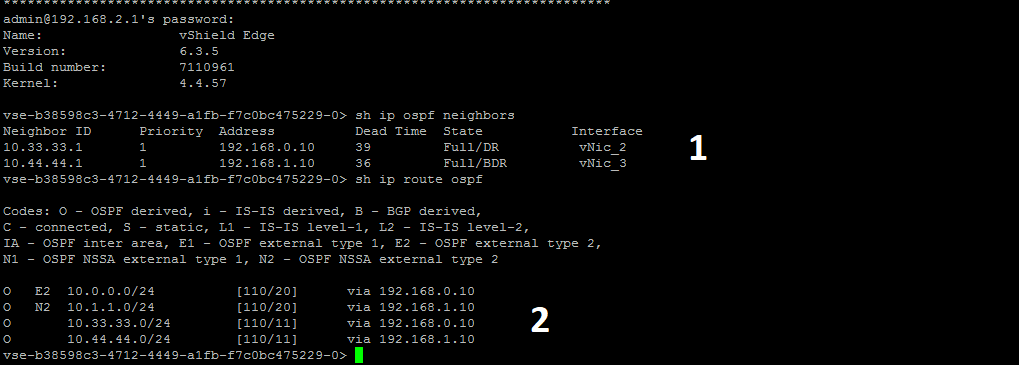

На скриншоте ниже видим:
1. установленные сессии;
2. установленные маршруты в RIB.

VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 27

Настройка BGP

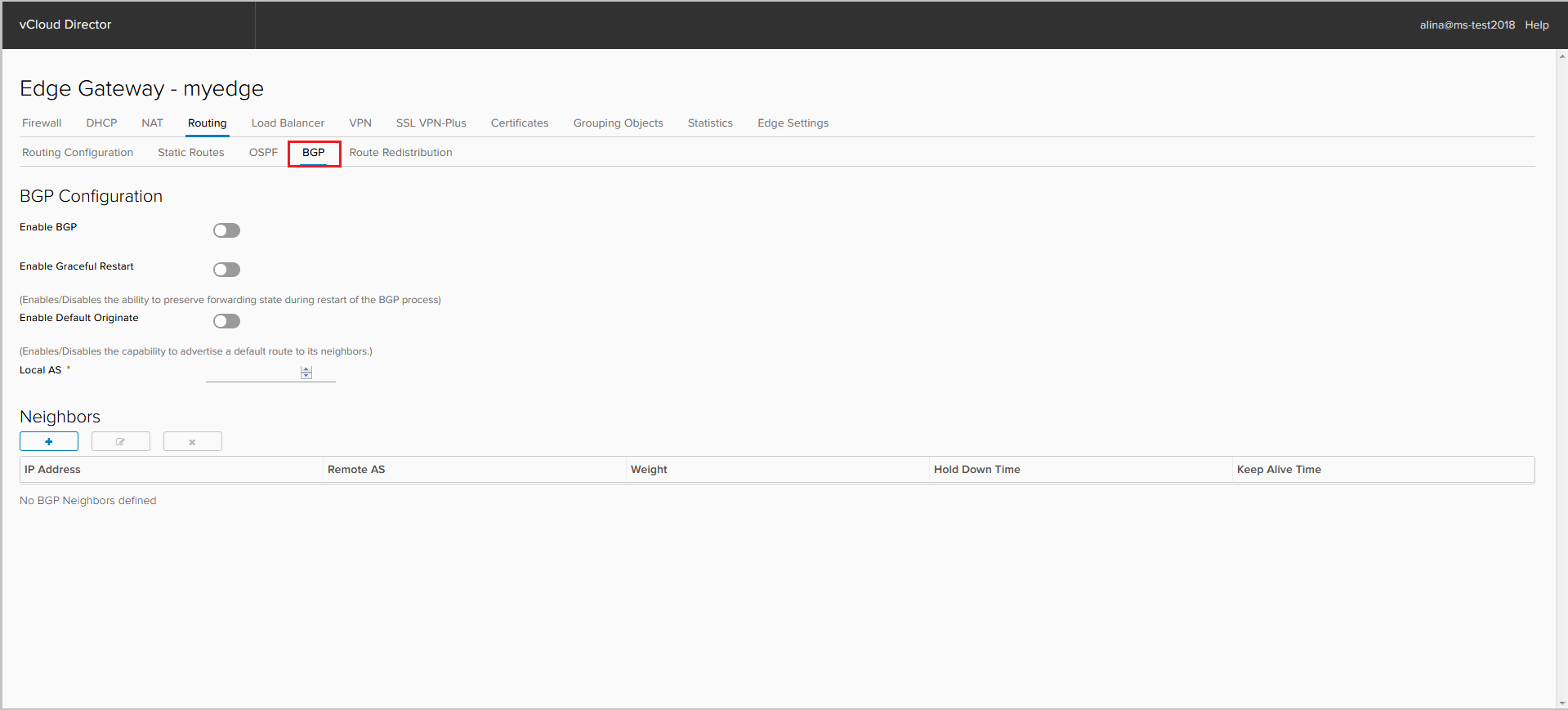

Перейдите во вкладку BGP.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 28

Включаем процесс BGP.
Если требуется, отключаем Graceful Restart, который включен по умолчанию. Здесь же можно активировать анонс маршрута по умолчанию, даже если он отсутствует в RIB — опция Default Originate.

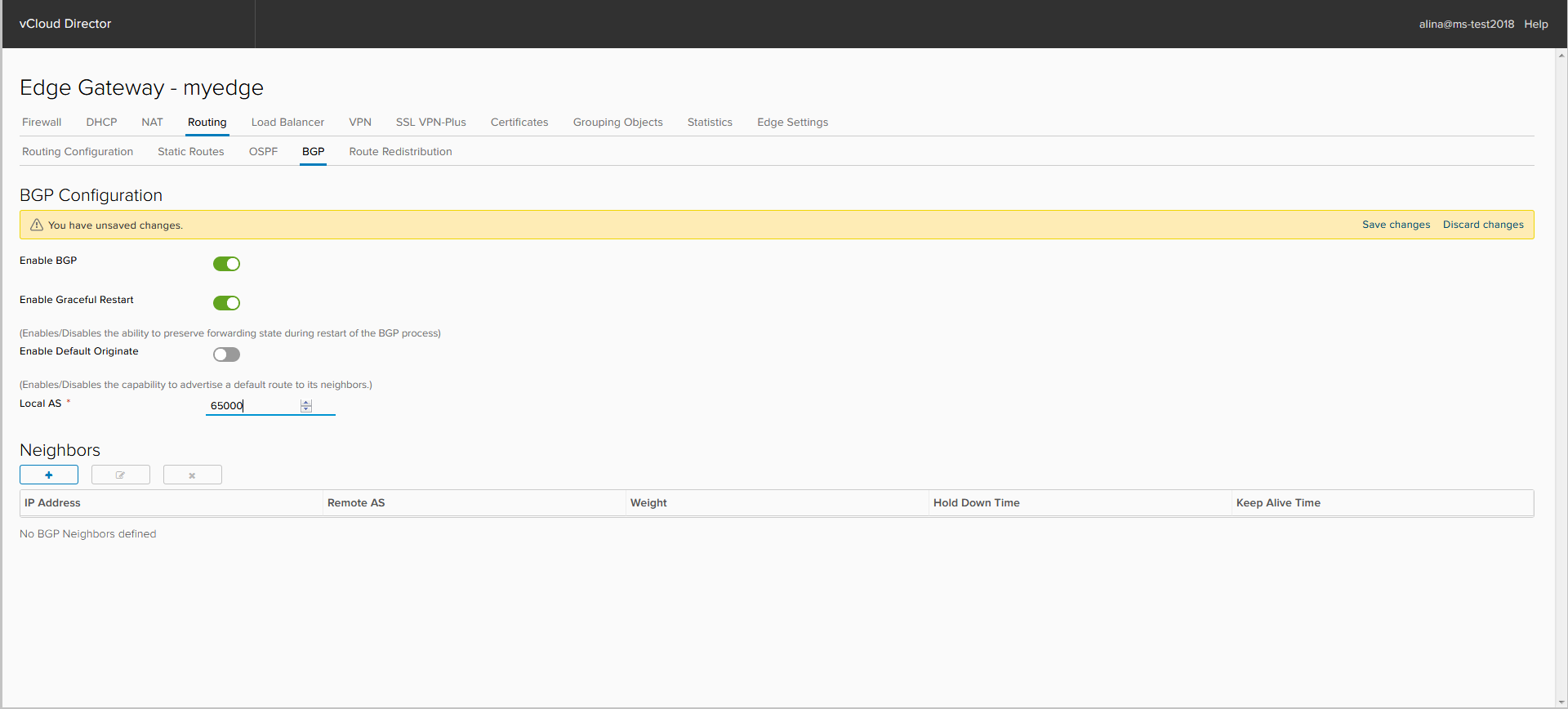

Указываем AS нашего NSX Edge. Поддержка 4-byte AS доступна только с версии NSX 6.3
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 29

Чтобы добавить пир Neighbors, нажмите +.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 30

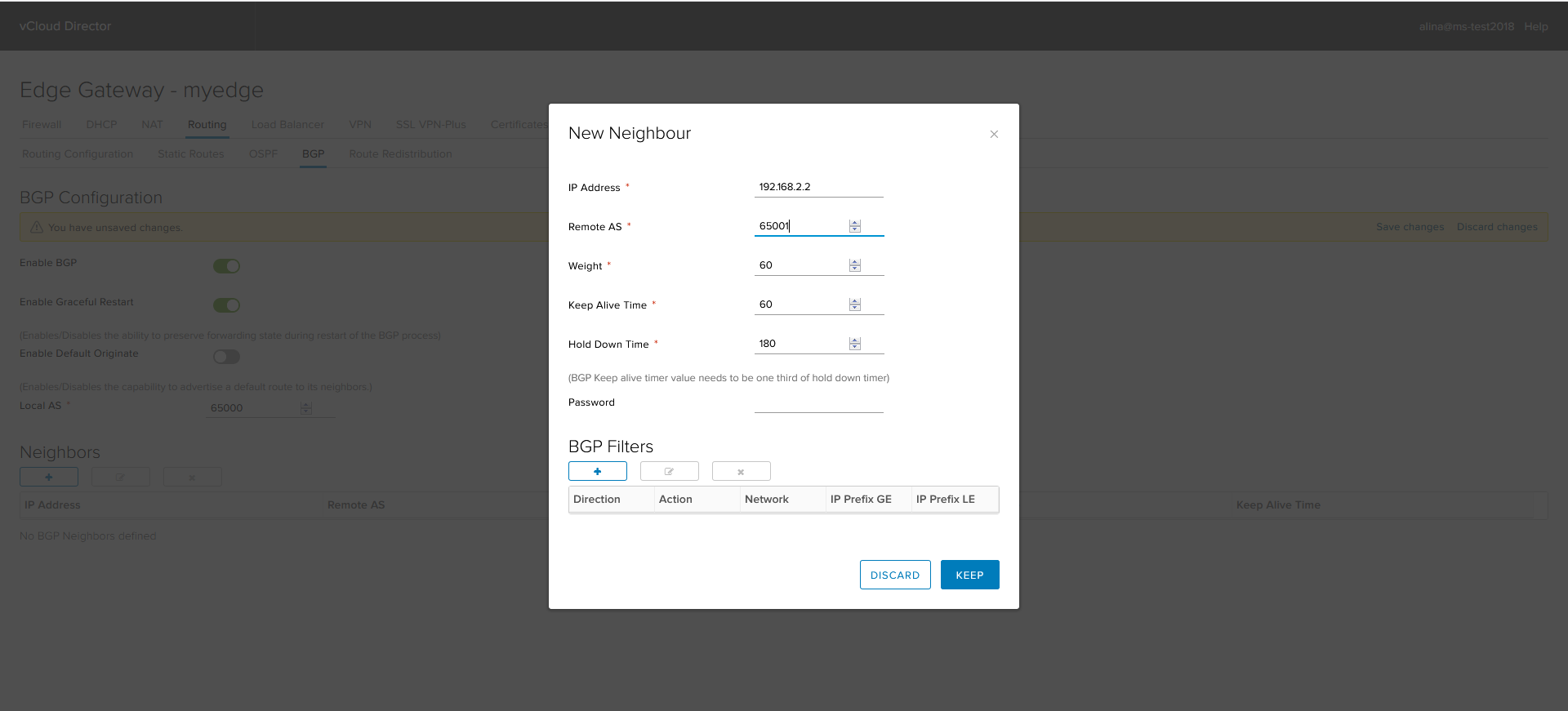

В появившемся окне указываем следующие параметры:
— IP Address – адрес BGP пира;
— Remote AS – номер AS BGP пира;
— Weight – метрика, с помощью которой можно управлять исходящим трафиком;
— Keep Alive/Hold Down Time – таймеры протокола.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 31

Далее настроим BGP Filters. Для eBGP сессии по умолчанию фильтруются все анонсируемые и принимаемые префиксы на данном маршрутизаторе, кроме default route. Он анонсируется с помощью опции default originate.

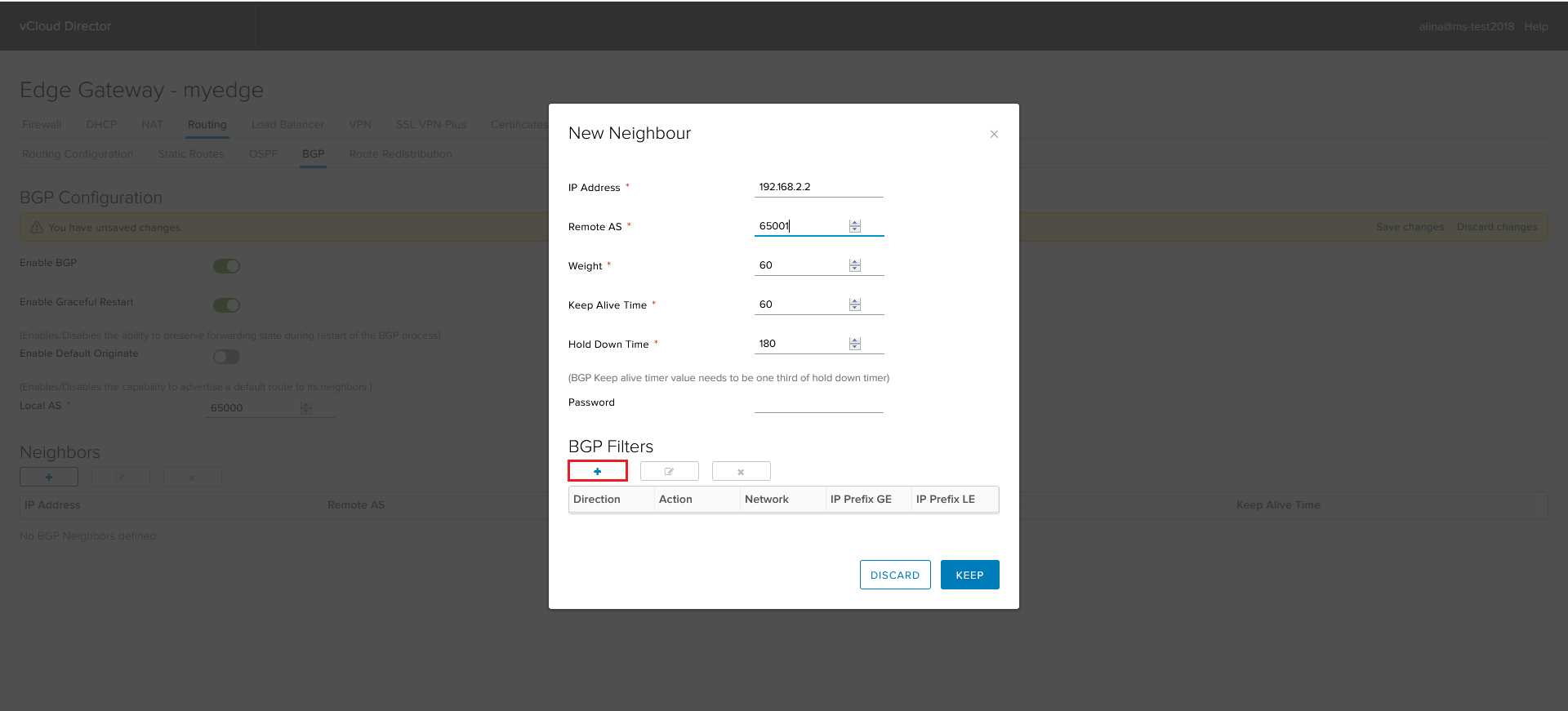

Нажмите +, чтобы добавить BGP Filter.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 32

Настраиваем фильтр на исходящий апдейт.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 33

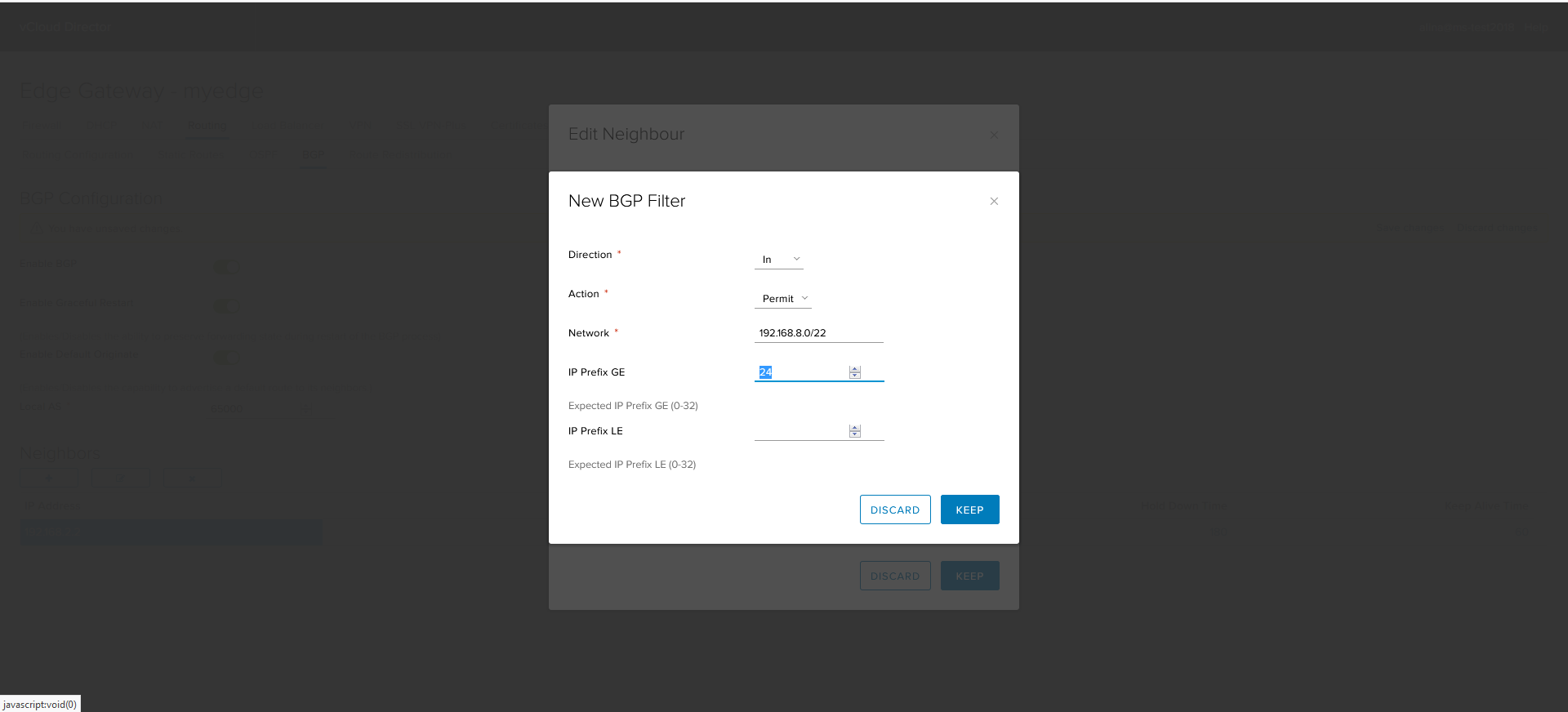

Настраиваем фильтр на входящий апдейт.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 34

Нажмите Keep, чтобы завершить настройку.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 35

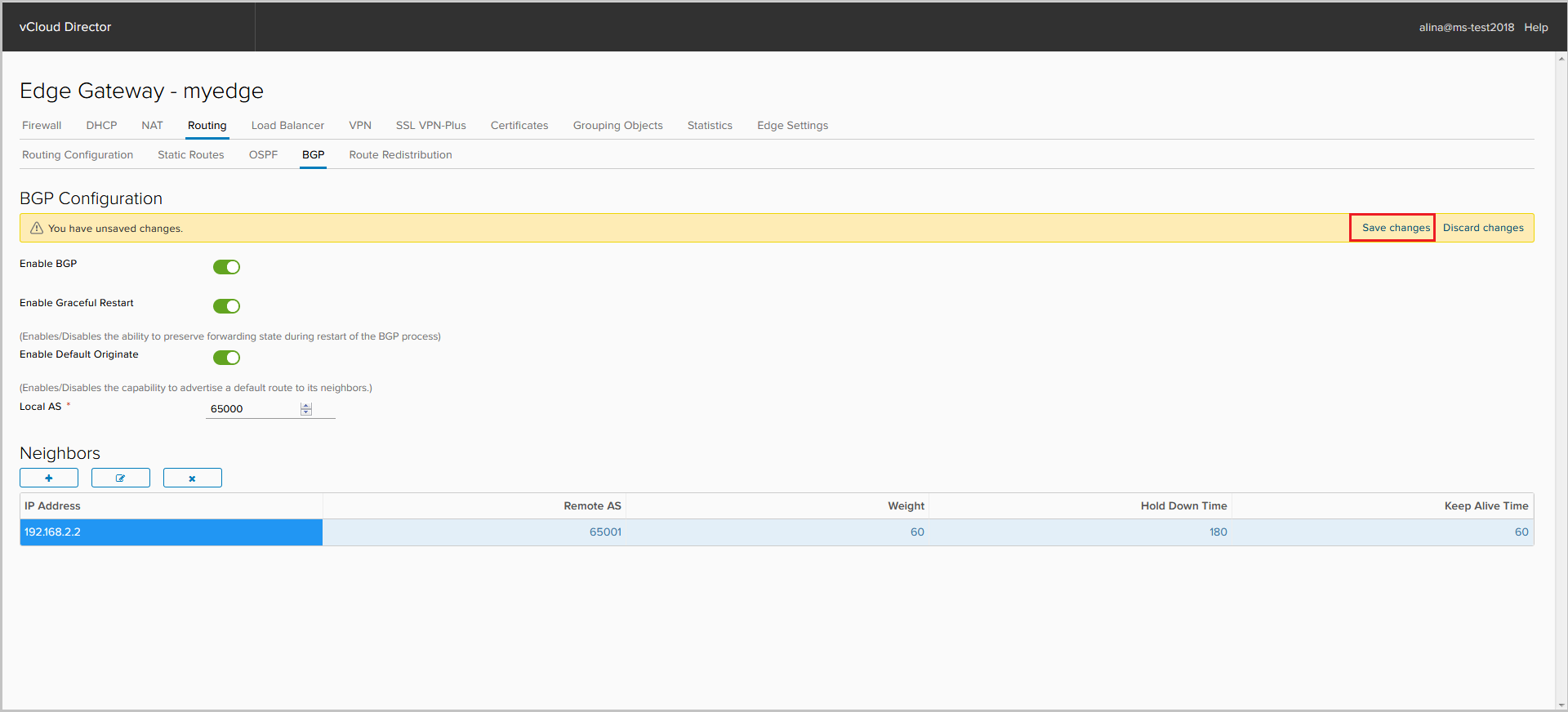

Сохраните конфигурацию.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 36

Готово.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 37

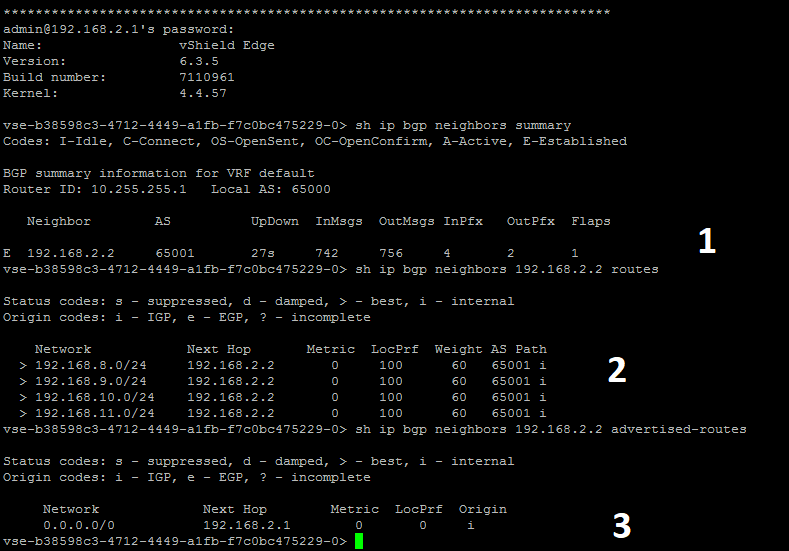

На скриншоте ниже видим:
1. установленную сессию.
2. получаемые префиксы (4 префикса /24) от BGP пира.
3. анонс маршрута по умолчанию. Префикс 172.20.0.0/24 не анонсируется, так как он не добавлен в BGP.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 38

Настройка Route Redistribution

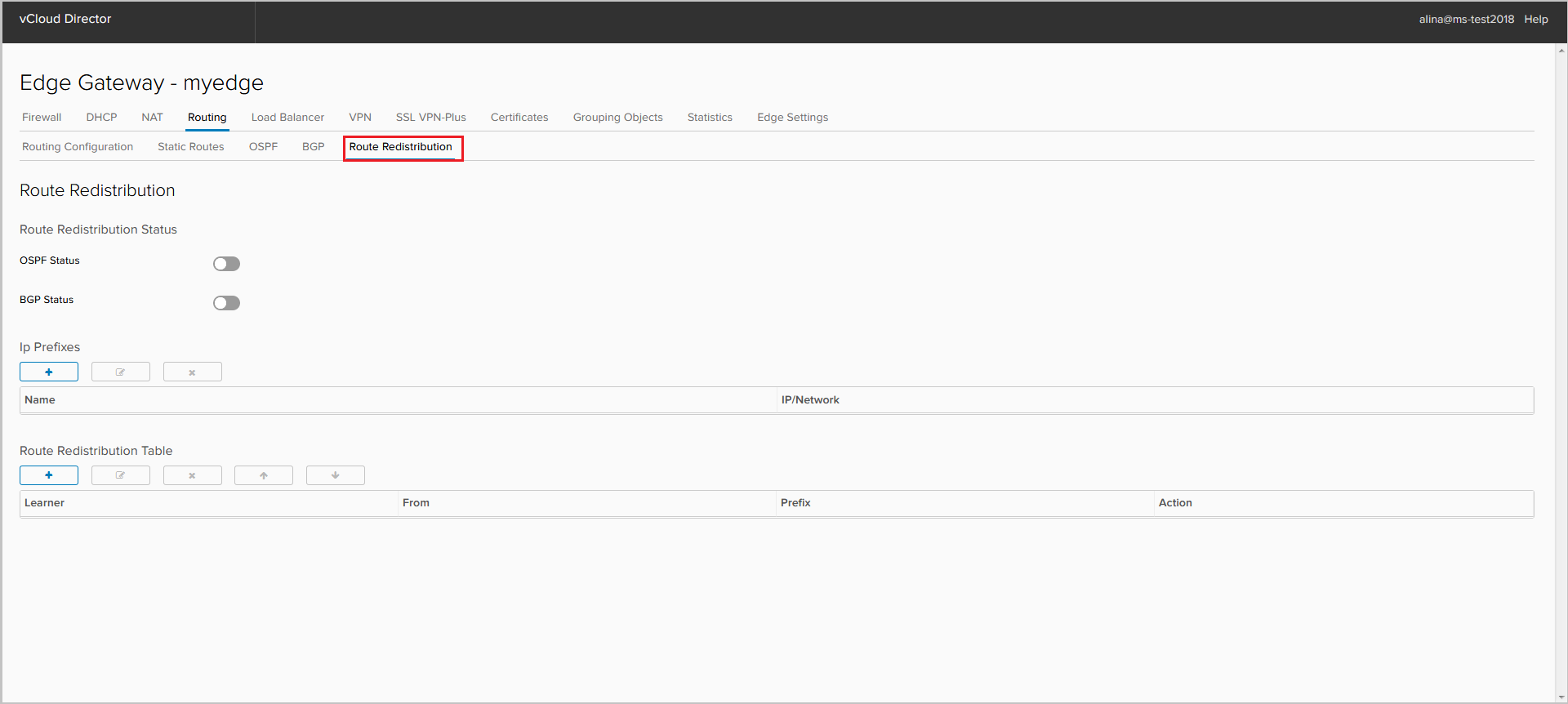

Перейдите во вкладку Route Redistribution.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 39

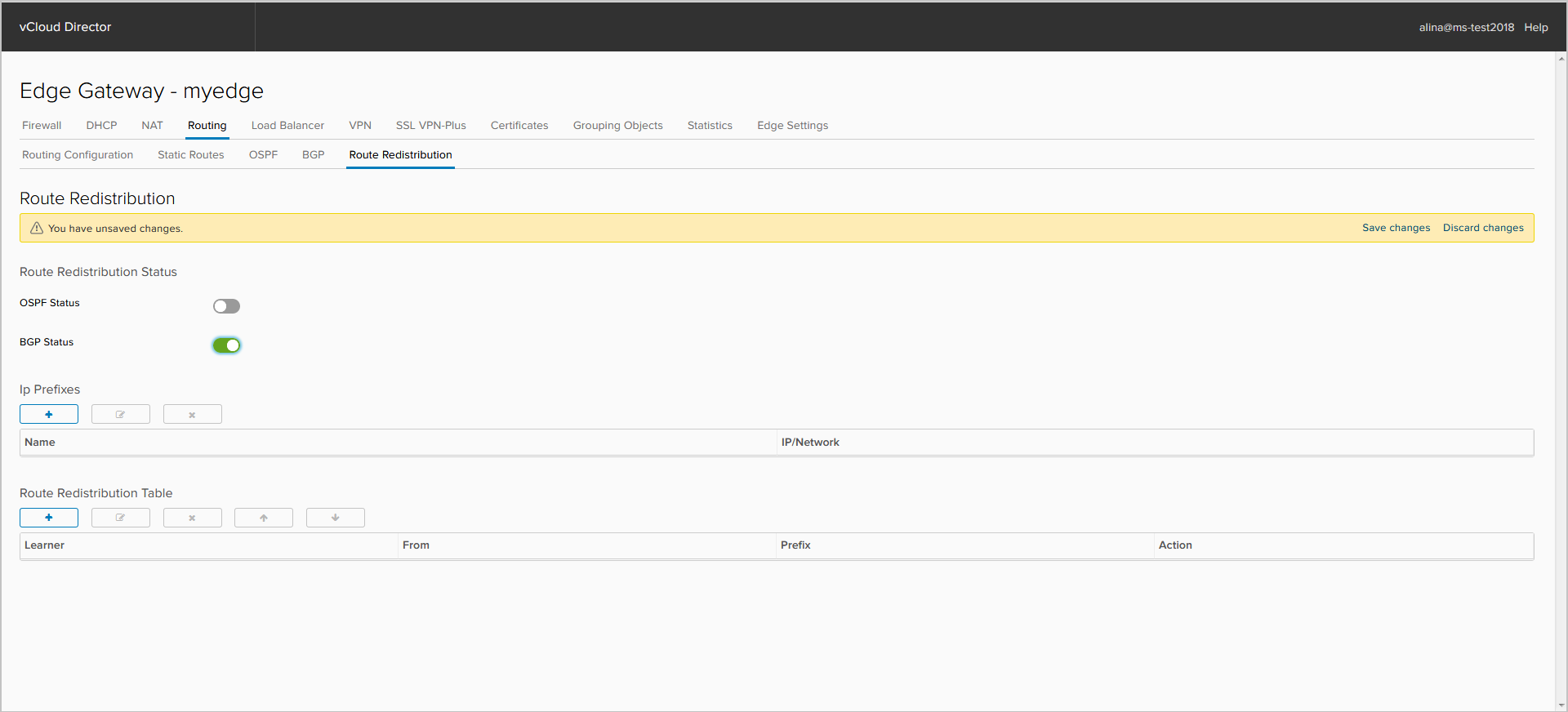

Включаем импорт маршрутов для протокола (BGP или OSPF).
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 40

Чтобы добавить IP-префикс, нажмите +.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 41

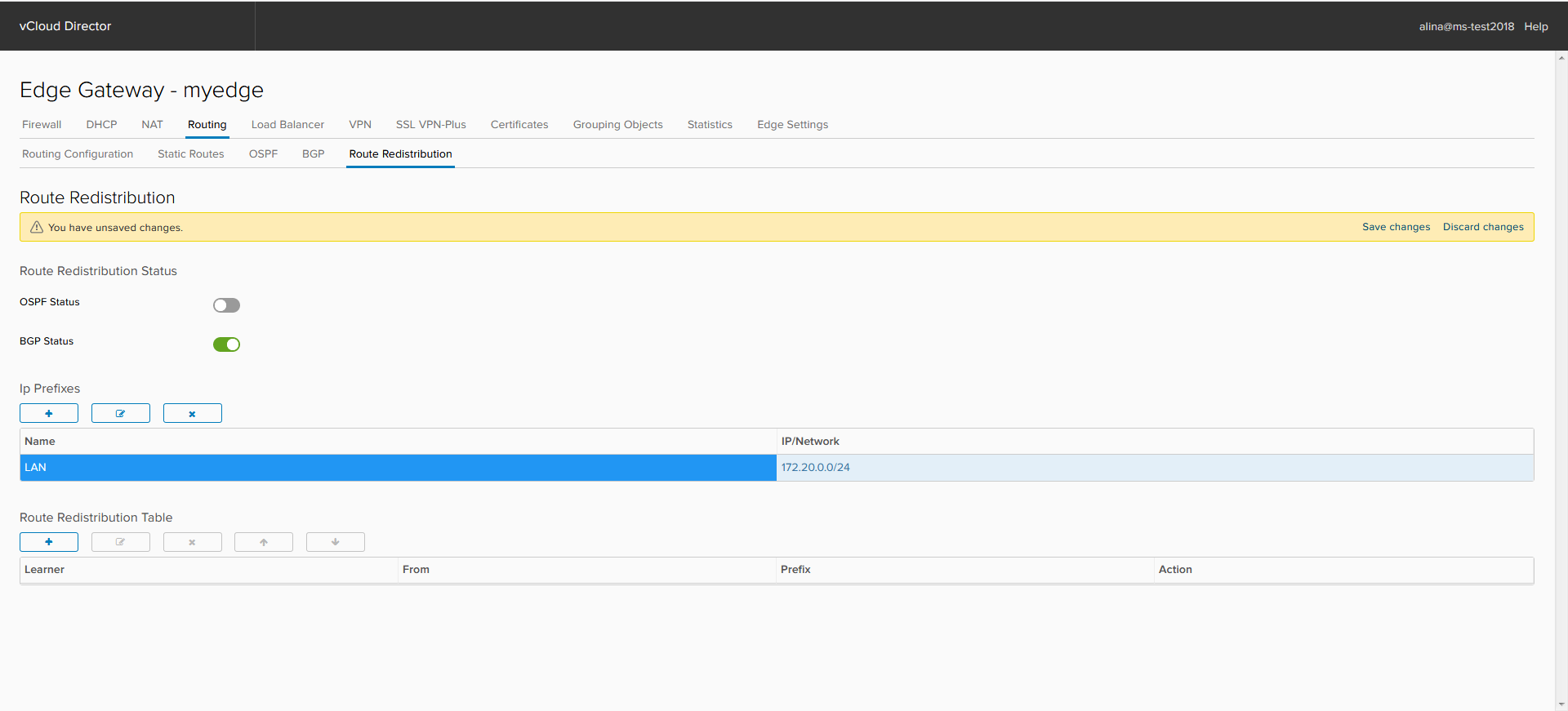

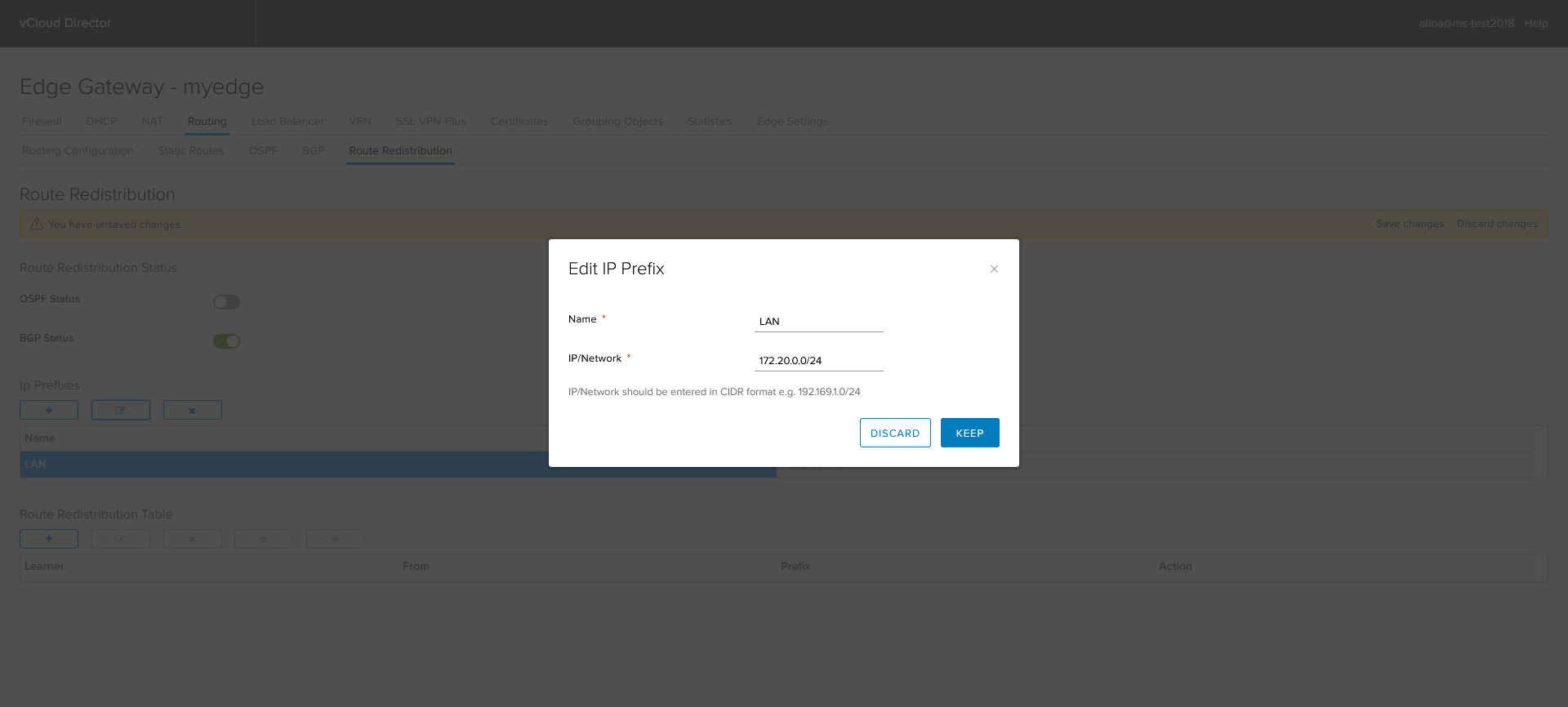

Укажите название IP-префикса и сам префкис.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 42

VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 43

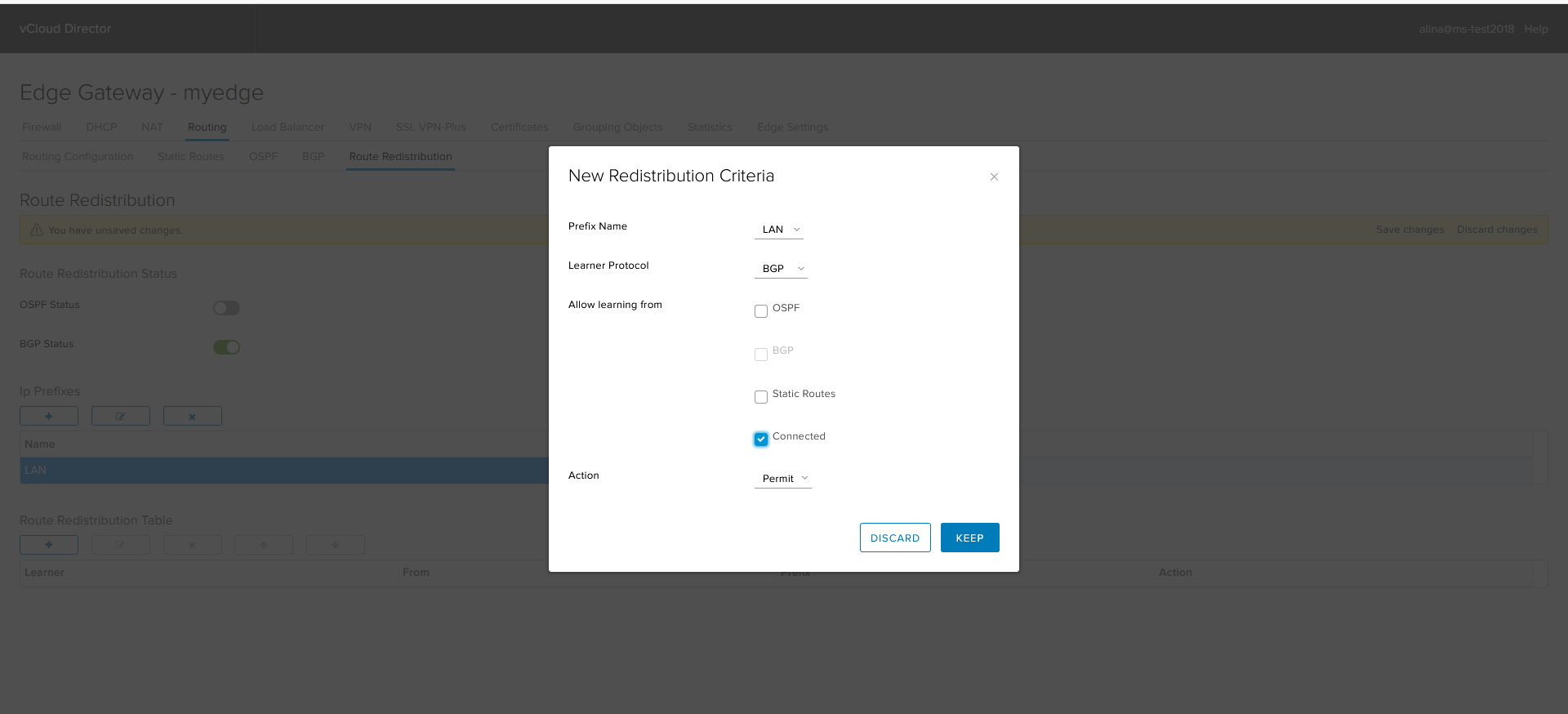

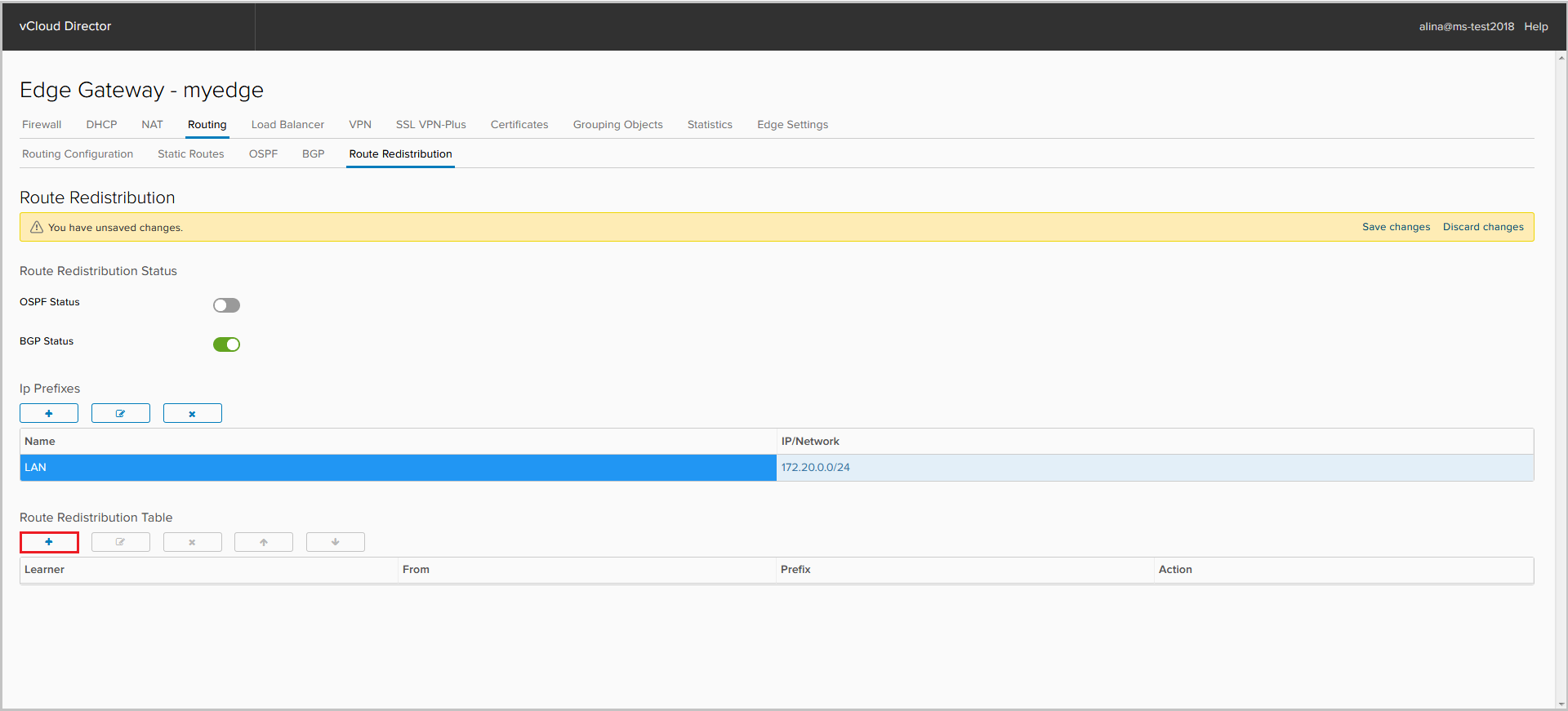

Настроим Route Distribution Table. Нажмите +.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 44

— Prefix Name — выбираем префикс, который будем импортировать в соответствующий протокол.
— Learner Protocol — протокол, куда будем импортировать префикс;
— Allow learning — протокол, откуда экспортируем префикс;
— Action — действие, которое будет применяться к данному префиксу.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 45

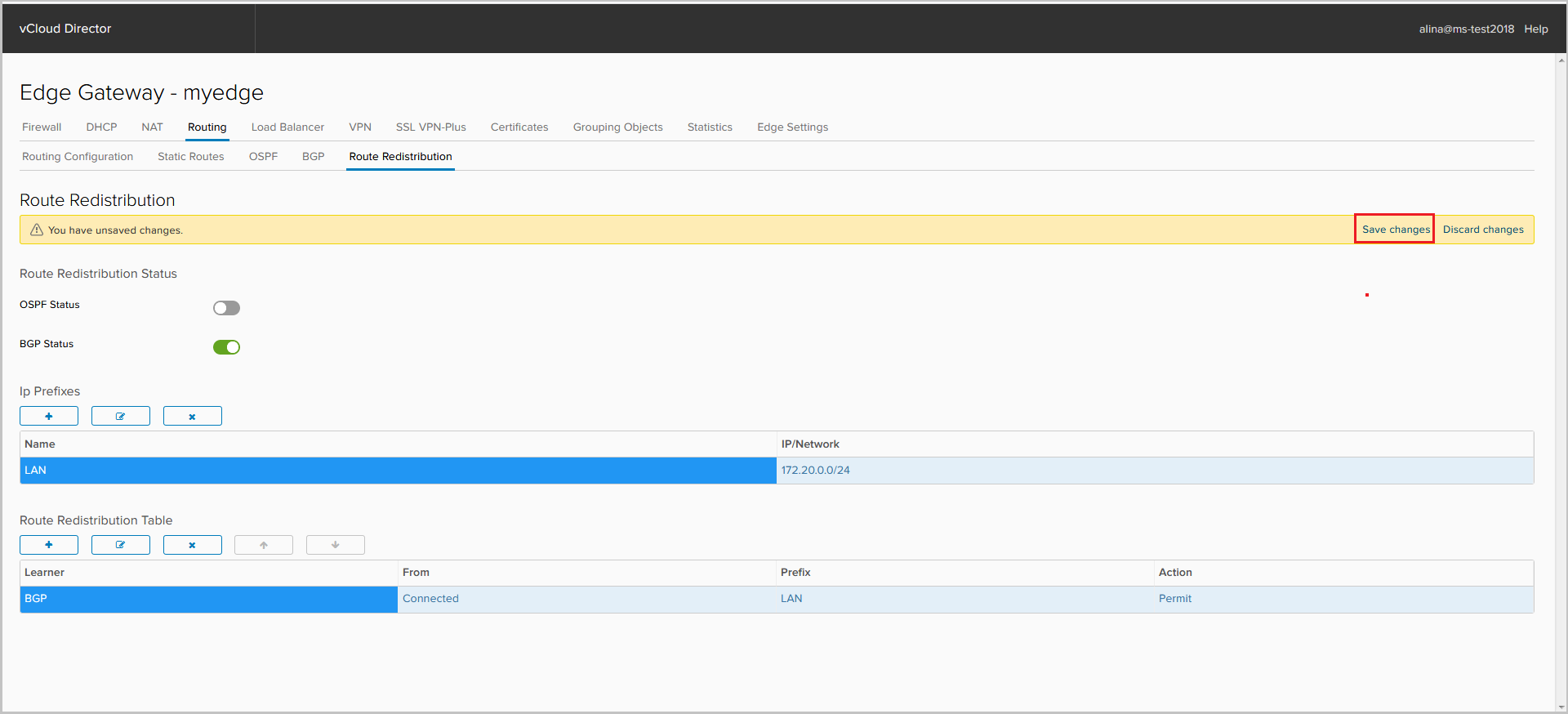

Сохраняем конфигурацию.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 46

Готово.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 47

На скриншоте ниже видно, что появился соответствующий анонс в BGP.
VMware NSX для самых маленьких. Часть 4. Настройка маршрутизации - 48

На этом у меня все про маршрутизацию с помощью NSX Edge. Спрашивайте, если что-то осталось непонятным. В следующий раз будем разбираться с балансировщиком.
