Как создать безэховый экранированный бокс своими руками

в 7:36, , рубрики: diy или сделай сам, безэховая камера, Блог компании Яндекс, команда яндекс.станции, Компьютерное железо, Производство и разработка электроники, яндекс

Как создать безэховый экранированный бокс своими руками - 1Проведение испытаний и оценка качества работы радиоустройств — то ещё веселье. Для таких лабораторных исследований порой требуется специфическое оснащение, которое стоит больших денег. В том числе — безэховые экранированные боксы.

Меня зовут Андрей, я работаю в команде разработки аппаратных решений Яндекса. Сегодня я поделюсь личным опытом и расскажу, как собрать экранированный бокс в несколько раз дешевле аналогов.

Многие современные высокотехнологичные устройства уже давно оснащаются средствами беспроводной связи. Чтобы обеспечить нормальное функционирование радиочасти таких устройств, нужно детально исследовать все радиопараметры и провести качественно-количественную оценку характеристик. Особенно в ситуации, когда радио является основным связующим звеном устройства с внешним миром.

В профильных комьюнити ходит выражение, которое показывает, что точность измерения любых качественных или количественных характеристик зависит от огромного количества условий: в любых испытаниях, связанных с ВЧ и радио, всё зависит от всего. Чтобы провести хоть сколько-нибудь вменяемые и репрезентативные исследования радиоустройства, важно снизить влияние внешних факторов по максимуму.

При всех прочих обстоятельствах можно выделить три основных врага любого инженера, который проводит испытания и измерения параметров радиоустройств:

  1. Помехи от других источников электромагнитных сигналов.
  2. Отражённые радиоволны самого источника.
  3. Кондуктивные (распространяющиеся по проводникам) помехи.

Обычно для решения этих проблем используются специализированные помещения, которые называются безэховыми экранированными камерами.

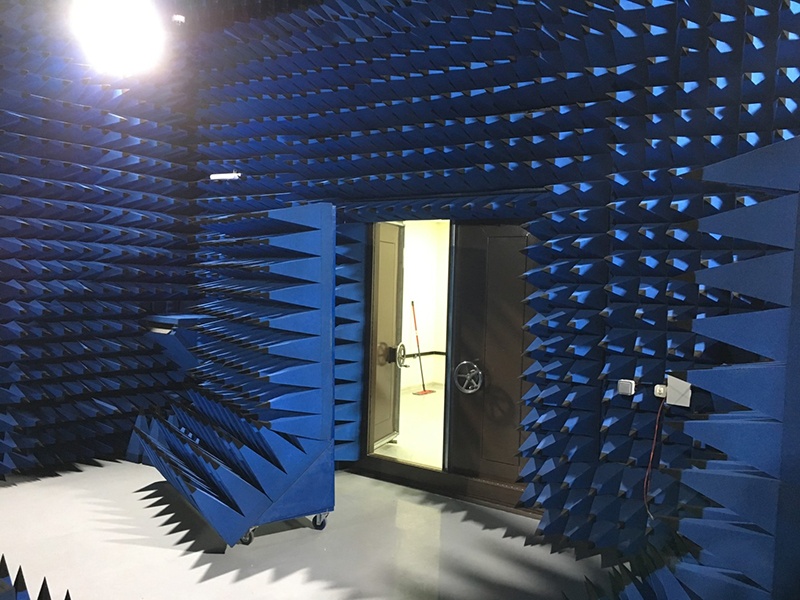

Как создать безэховый экранированный бокс своими руками - 2

Такие камеры обладают свойствами экранирования для отделения внешней электромагнитной обстановки от внутренней. Это также подразумевает защиту от электромагнитных помех и излучений различной природы. Помимо общего контура экранирования, внутри камер размещается специализированное радиопоглощающее покрытие, которое забирает часть мощности электромагнитных волн в заданном диапазоне частот, чтобы снизить степень отражения собственного излучения.

Часто такие помещения занимают значительную площадь и стоят очень больших денег. Поэтому в качестве альтернативы большим безэховым камерам могут применяться настольные боксы.

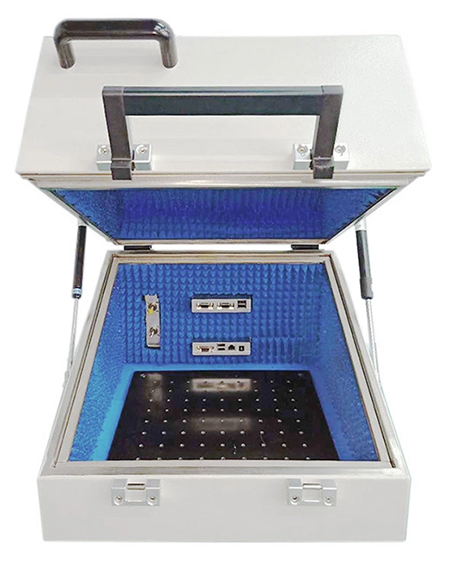

Как создать безэховый экранированный бокс своими руками - 3

Принцип действия в них примерно такой же, как и в их больших вариантах: он основывается на фундаментальных механизмах взаимодействия электромагнитного поля и вещества. Вокруг тестируемого устройства организуют полностью замкнутый электромагнитный экран с нужным коэффициентом экранирования, а по внутреннему периметру экрана размещают радиопоглощающее покрытие, которое позволяет снизить отражение собственных излучений устройства.

Если оборудование для таких исследований требуется срочно (а время поставки экранированных боксов часто исчисляется неделями и месяцами) и с минимумом затрат, на помощь приходят прямота рук, теоретическая база и самое главное — опыт, накопленный в ходе работы.

За время, пока профессиональный набор для подобных исследований дойдёт от поставщика, можно успеть сделать боксы своими руками! Это мне и довелось проделать, поэтому сегодня я поделюсь опытом с вами.

Итак, мы должны сделать экранированный безэховый бокс, который бы изолировал тестируемое устройство от внешних электромагнитных сигналов и ослабил их приблизительно на 40–50 дБ в диапазоне от 2 до 6 ГГц. Кроме этого, важно, чтобы отражённый сигнал самого устройства ослаблялся в специальном материале и не влиял на результаты тестирования.

Зная общие принципы построения экранированных безэховых камер и боксов, мы можем прикинуть, что нам понадобится для его изготовления. Получается примерно следующий список:

  1. Телекоммуникационный ящик, который будет использоваться в качестве основы нашего бокса.
  2. Экранирующая ткань — материал для создания внешнего контура экранирования.
  3. Радиопоглощающий материал для наклейки на внутренние плоскости ящика.
  4. Клей для механического закрепления экрана и радиопоглотителя.
  5. Токопроводящий клей для электрического соединения фрагментов обоев, наклеенных на ящик.
  6. Инструменты: кисточки для нанесения клея, ножницы для резки поглотителя и экранирующих обоев, отвёртка для снятия дверок.

Смотрим, какие материалы есть на рынке, анализируем их характеристики и получаем такую картину:

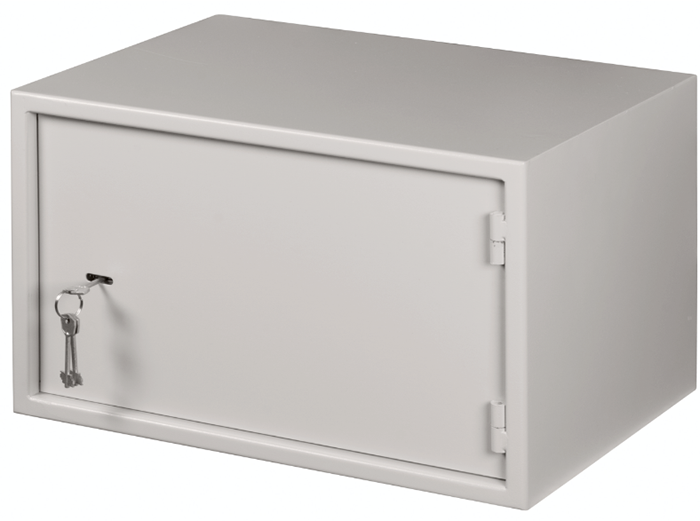

  1. Телекоммуникационный ящик. Он должен подходить по габаритам и иметь достаточно плотные стыки между дверцей и корпусом. Я взял телекоммуникационный настенный антивандальный шкаф EC-WS-075240-GY 19” от компании Netlan.

    Как создать безэховый экранированный бокс своими руками - 4

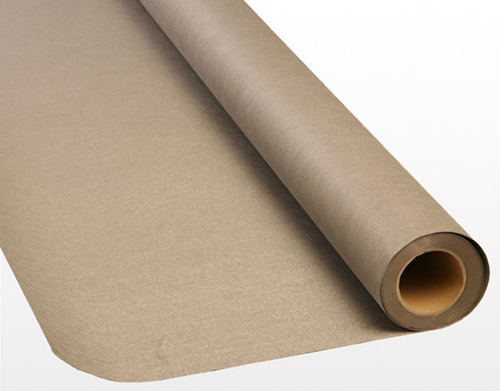

  2. Экранирующая ткань. Для экрана нашлись обои Aaronia X-Dream, производитель которых заявляет очень высокую эффективность экранирования: до 90 дБ в диапазоне от 2 до 6 ГГц.

    Как создать безэховый экранированный бокс своими руками - 5

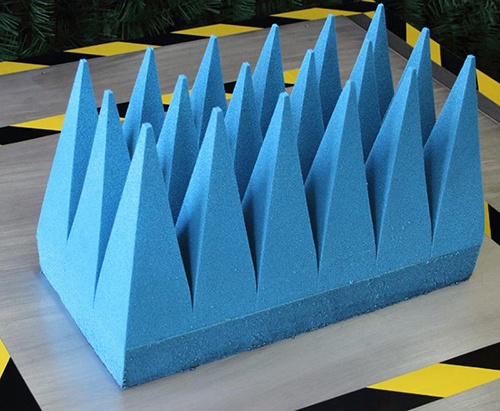

  3. Радиопоглощающий материал. В качестве радиопоглотителя я выбрал МОХ-П-70, который обеспечивает коэффициент отражения в диапазоне от −40 до −60 дБ.

    Как создать безэховый экранированный бокс своими руками - 6

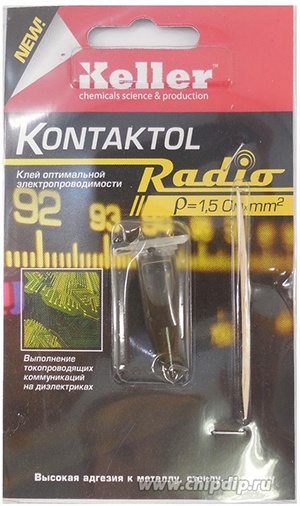

  4. Токопроводящий клей. Оптимальным вариантом оказался токопроводящий клей на графите «Контактол-Радио».

    Как создать безэховый экранированный бокс своими руками - 7

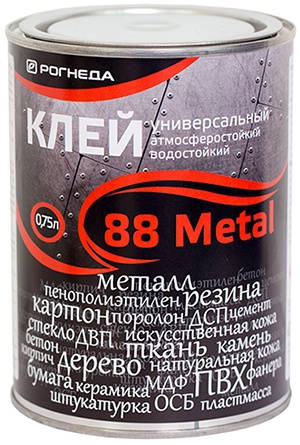

  5. Клей для механического крепления всех компонентов. У меня клей РОГНЕДА Metall 88 в банках по 750 мл.

    Как создать безэховый экранированный бокс своими руками - 8

Количество материалов я рассчитывал для двух боксов: в одном из них находится тестируемое устройство, в другом — источник сигнала. Общая стоимость вышла такой:

Компонент Кол-во Цена/шт (руб.) Всего (руб.)
Телекоммуникационный ящик 2 шт. 4162 8324
Экранирующие обои 5 кв. м 5042 25 210
Радиопоглощающий материал 3 кв. м 10 190 30 570
Токопроводящий клей 16 шт. 200 3200
Клей для механического соединения 3 банки 338 1014
Итого: 68 318

Получается, что на один экранированный бокс мы тратим 34 159 рублей. Предложения российских, западных и китайских поставщиков на ящики с таким же объёмом камеры и степенью экранирования начинаются от 1500 $ без учёта стоимости доставки.

После закупки всех материалов можно приступать к созданию наших безэховых боксов.

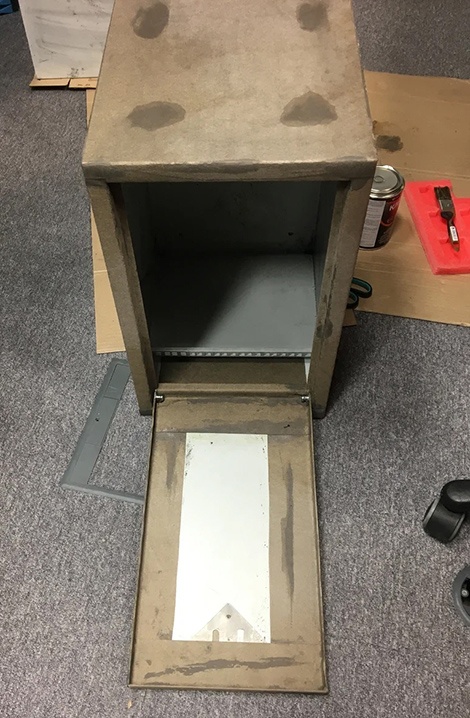

Первым делом снимаем дверцы и демонтируем с них замки и приваренное крепление, чтобы беспроблемно наклеить экран и поглотитель.

Как создать безэховый экранированный бокс своими руками - 9

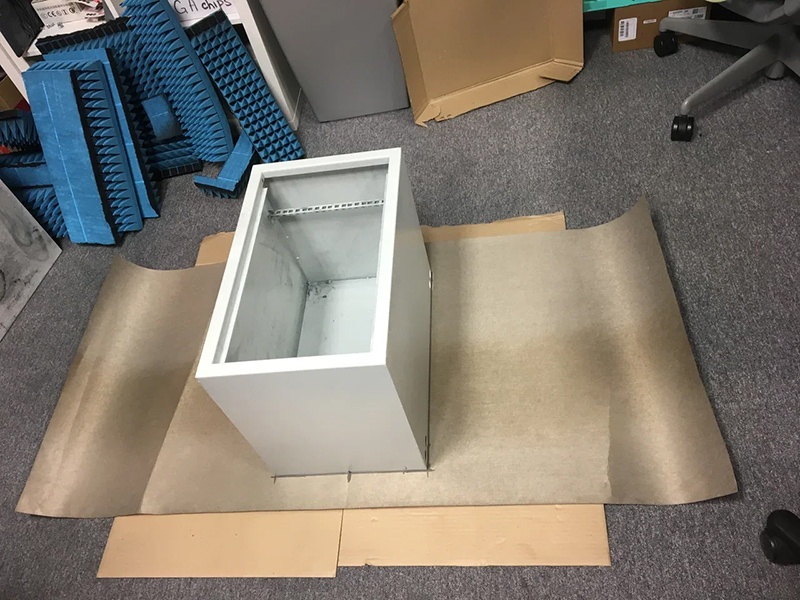

Затем отмеряем и нарезаем обои. Приклеиваем их по контуру ящика, полностью соединяя все стыки между частями.

Как создать безэховый экранированный бокс своими руками - 10

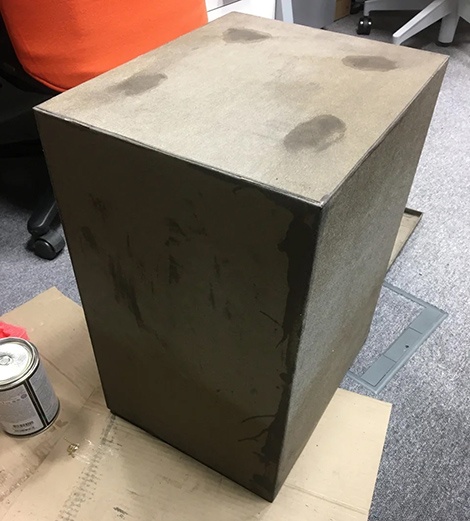

Как создать безэховый экранированный бокс своими руками - 11

Как создать безэховый экранированный бокс своими руками - 12

Как создать безэховый экранированный бокс своими руками - 13

Как создать безэховый экранированный бокс своими руками - 14

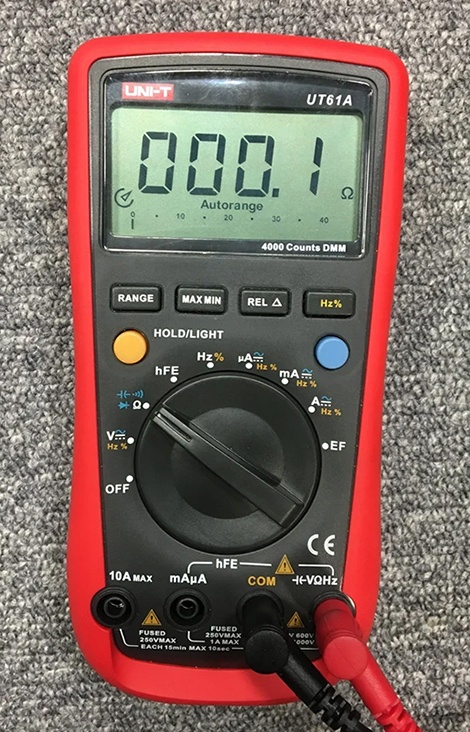

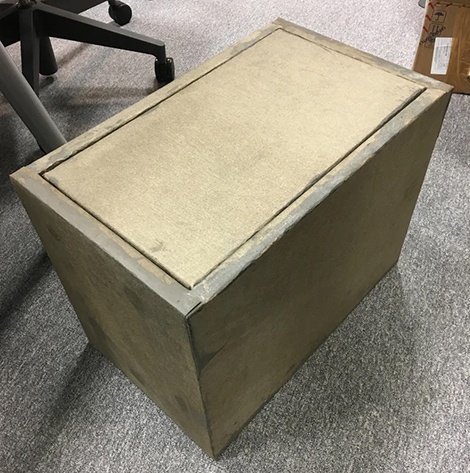

После этого прикручиваем дверцу и проверяем наличие электрического контакта между составными частями ящика и частями обоев. Сопротивление должно быть меньше 1 Ом.

Как создать безэховый экранированный бокс своими руками - 15

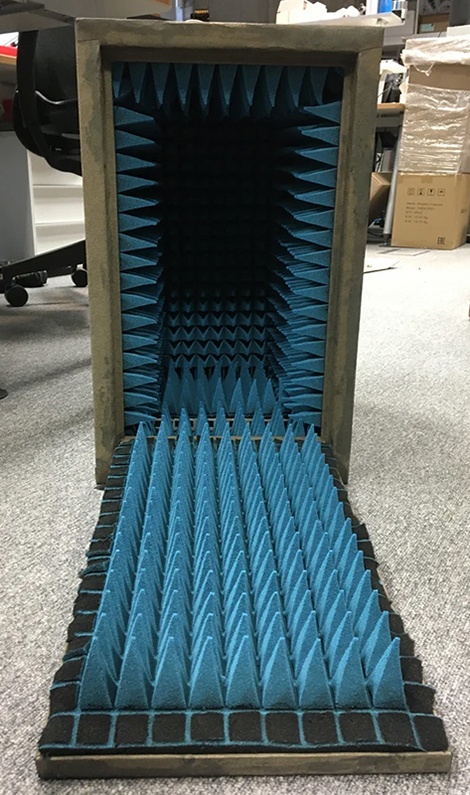

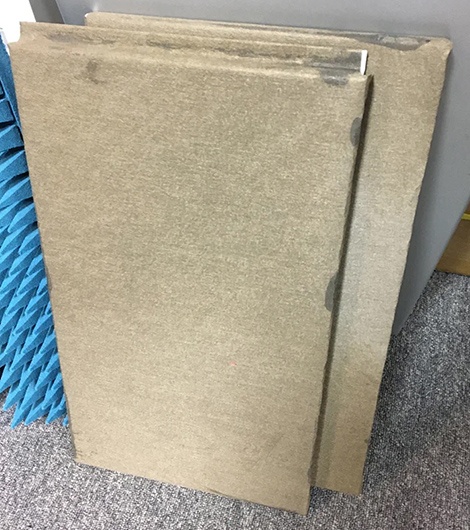

Далее отмеряем и нарезаем радиопоглотитель и приклеиваем его на все внутренние плоскости ящика.

Как создать безэховый экранированный бокс своими руками - 16

Как создать безэховый экранированный бокс своими руками - 17

Все работы настоятельно рекомендую проводить в перчатках: поглотитель производится на основе графита и оставляет следы, как от грифеля простого карандаша.

Как создать безэховый экранированный бокс своими руками - 18

Итого на создание двух ящиков мне потребовалось около 6 часов с учётом времени на демонтаж замка, все необходимые замеры, расчёты и нарезку материала.

После того, как ящик собран, его нужно проветрить и дождаться полного высыхания клея. Клей сохнет достаточно быстро, и на следующий день ящиками уже можно пользоваться по их прямому назначению. Для экспресс-проверки кладём внутрь сотовый телефон, закрываем ящик, подключаем заземление и пытаемся дозвониться.

Как и ожидалось — звонок не проходит, связь с Bluetooth-гарнитурой разрывается, телефон отключается от Wi-Fi роутера. На основании этого можно предположить, что с поставленной задачей мы в какой-то степени справились.

Было бы здорово провести факультативное сравнение профессиональных ящиков с известными параметрами и тех, что получились у меня, в специализированной лаборатории — чтобы получить конкретные цифры и показатели по степени экранирования в рабочем частотном диапазоне и коэффициенту отражения. Но пока из-за ситуации с коронавирусом сделать это не выйдет. Как только появится возможность, проведу исследование и напишу о результатах в новой статье — надеюсь, это будет интересно читателям!

Автор: Андрей

Источник
