Шины, используемые в ЭВМ

в 7:44, , рубрики: ATA, IDE, IEEE 1394, ISA, PCI, SATA, SCSI, usb, Железо, метки: , , , , , , ,

В этой статье будут показаны различные шины, используемых в ЭВМ. Cписок рассматриваемых шин: ISA, PC/104, PCI, IDE, ATA, SATA, USB, AGP, SCSI, IEEE 1394. В статье не описываются технические подробности, даётся только кратчайшее описание и показывается внешний вид. Картинки!

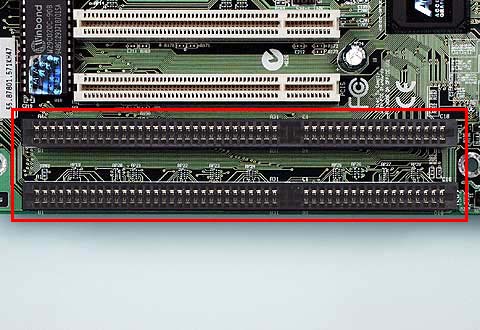

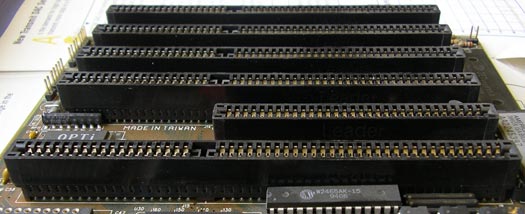

Industry Standard Architecture, ISA

8- или 16-разрядная шина для IBM PC-совместимых компьютеров.

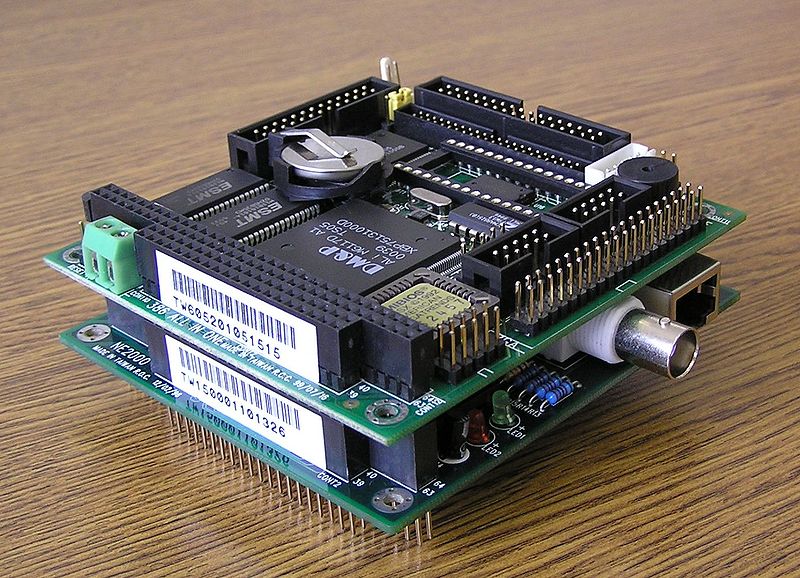

PC/104

Шина созданная на базе 8-разрядного варианта шины ISA. Отличительной особенностью механического конструктива PC/104 является расположение разъёмов не на краю платы, а перпендикулярно ей, что позволяет собрать несколько плат в одном корпусе.

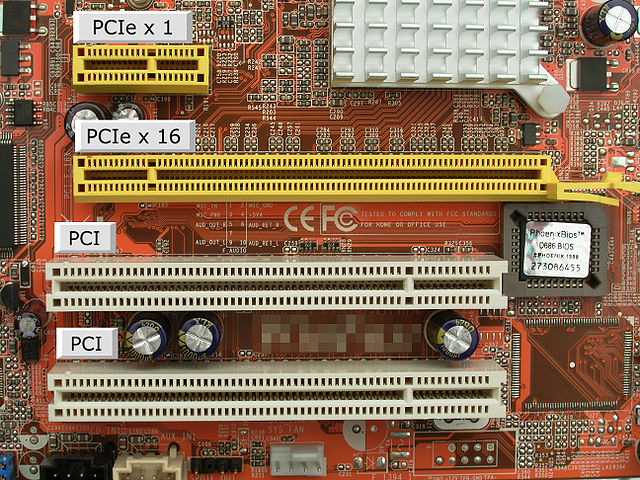

Peripheral component interconnect, PCI

Шина для подключения периферийных устройств к материнской плате компьютера.




Integrated Drive Electronics (IDE), AT Attachment (ATA), PATA

Шина, используемая преимущественно для подключения жестких дисков и оптических приводов.

Serial ATA, SATA

SATA является развитием параллельного интерфейса ATA (IDE), который после появления SATA был переименован в PATA (Parallel ATA).





Universal Serial Bus, USB

Очень популярная шина, предназначенная для работы с средне/низкоскоростными устройствами.

Тип A


Тип B


Mini USB

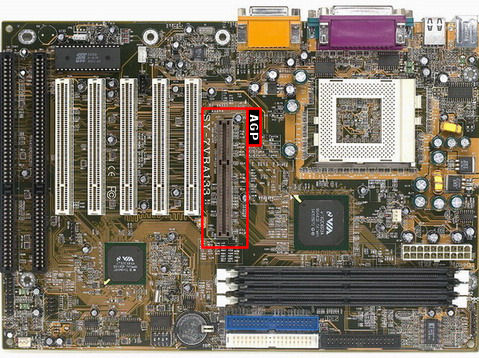

Accelerated Graphics Port, AGP

32-битная системная шина разработанная в компанией Intel, предназначена для подключения видеокарты.

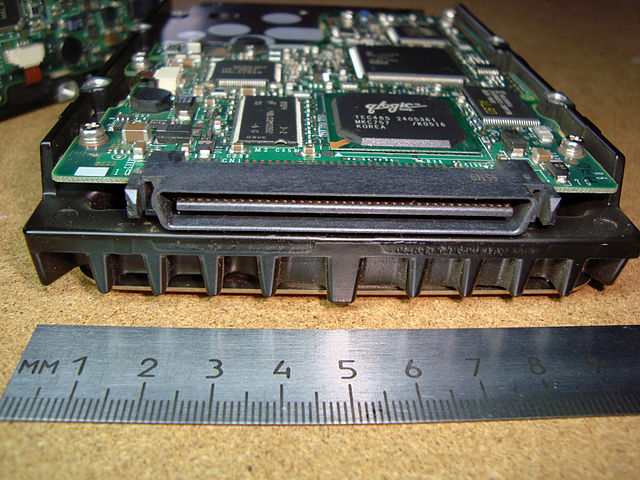

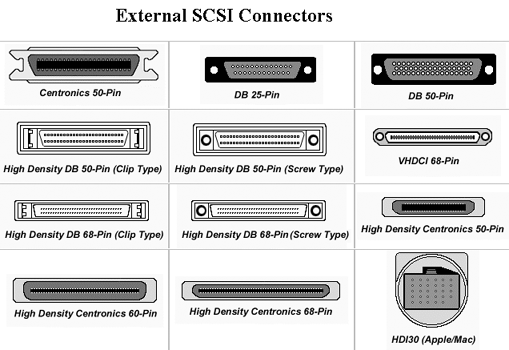

Small Computer System Interface, SCSI

SCSI — интерфейс, разработанный для объединения на одной шине различных по своему назначению устройств.





IEEE 1394 aka FireWire

Шина, предназначенная для обмена цифровой информацией между компьютером и другими электронными устройствами. Самая известная реализация этой шины это FireWire компании Apple.



Ну вот и всё, я перечислил все виды шин с которыми мне приходилось сталкиваться на практике.
