Подключаем Arduino к счетчику электроэнергии

в 10:48, , рубрики: arduino, diy или сделай сам

Нет, эта статья не об очередном способе обмануть этот злосчастный прибор. Здесь пойдет речь о том, как с помощью Arduino и среды LabView превратить свой счетчик электроэнергии в средство мониторинга потребляемой мощности или даже в амперметр!

Подключаем Arduino к счетчику электроэнергии

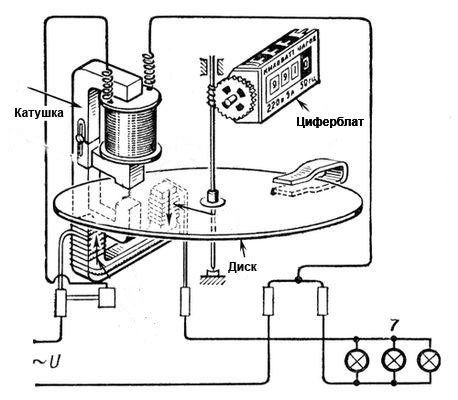

Самый первый счетчик электроэнергии был индукционным. Принцип его работы до смешного прост — по сути это электродвигатель, ротором которого является алюминиевый диск, вращающий циферблат. Чем больше потребляемый ток- тем быстрее крутится диск. Устройство чисто аналоговое.

Подключаем Arduino к счетчику электроэнергии

Однако сегодня индукционные счетчики сдают свои позиции, уступая место своим более дешевым электронным собратьям. И как раз один такой и станет подопытным:

Подключаем Arduino к счетчику электроэнергии

Принцип работы не сильно изменился — в данном случае диск заменен электроникой, которая генерирует импульсы в соответствии с величиной потребляемой электроэнергии. Как правило, в большинстве приборов эти импульсы показывает светодиодный индикатор. Соответственно, чем быстрее мигает эта лампочка — тем больше сжигается драгоценных кВт.
Кроме того, на лицевой панели любого устройства есть передаточное соотношение счетчика А — число импульсов на 1 кВт*ч. Как видно из фото, у подопытного А=12800. Из этой информации можно сделать следующие выводы:

— С каждым импульсом счетчик фиксирует потребление, равное 1/12800 части от 1 кВт*ч. Если включить к счетчику нагрузку и начать просто считать импульсы, то потом легко получить потребленное ею количество электроэнергии (кВт*ч), разделив количество импульсов на передаточное соотношение.

— Так как индикатор изменяет скорость своего моргания, то можно вывести зависимость между мощностью (кВт) и временем одного импульса счетчика, что позволит получить данные о мощности/токе.
Не будем загружать статью расчетами, но если нужно то

вот они
Воистину, передаточное число счетчика — великая вещь, так как зная ее можно выразить как мощность так и ток:
Составим пропорцию из нашего передаточного соотношения (А=12800 имп/кВт*ч) и неизвестного передаточного соотношения, которое будет при нагрузке X и за время одного единственного импульса (моргания лампочки):

Подключаем Arduino к счетчику электроэнергии

Здесь X — неизвестная мощность, а t — время одного импульса. Выражаем отсюда неизвестную мощность и вот оно:

Подключаем Arduino к счетчику электроэнергии

Ток считается с применением следующей пропорции передаточных соотношений и токов известных и неизвестных при нагрузке X.:

Подключаем Arduino к счетчику электроэнергии
Что в общем-то приводит к идентичной формуле, но для тока (ток измеряется в Амперах а индексы означают нагрузку, при которой будет данный ток):

Подключаем Arduino к счетчику электроэнергии

Тут можно заметить подводный камень — нужно знать ток при идеальной нагрузке в 1 кВт. Если необходима хорошая точность — лучше его измерить самостоятельно, а если нет- то приблизительно можно посчитать по формуле (напряжение и мощность известны), но будет более грубо, так как не учитывается коэффициент мощности.

Таким образом, все упирается в измерение времени одного импульса (моргания индикатора). В своих изысканиях я опирался на этот отличный проект. Некий итальянец сделал в среде Labview интерфейс для мониторинга мощности и придумал схему для измерения импульсов. Но в его проекте красовалась огромная недоработка — он подходил только лишь для счетчиков с передаточным соотношением 1000 имп/кВт*ч.

Подключаем Arduino к счетчику электроэнергии

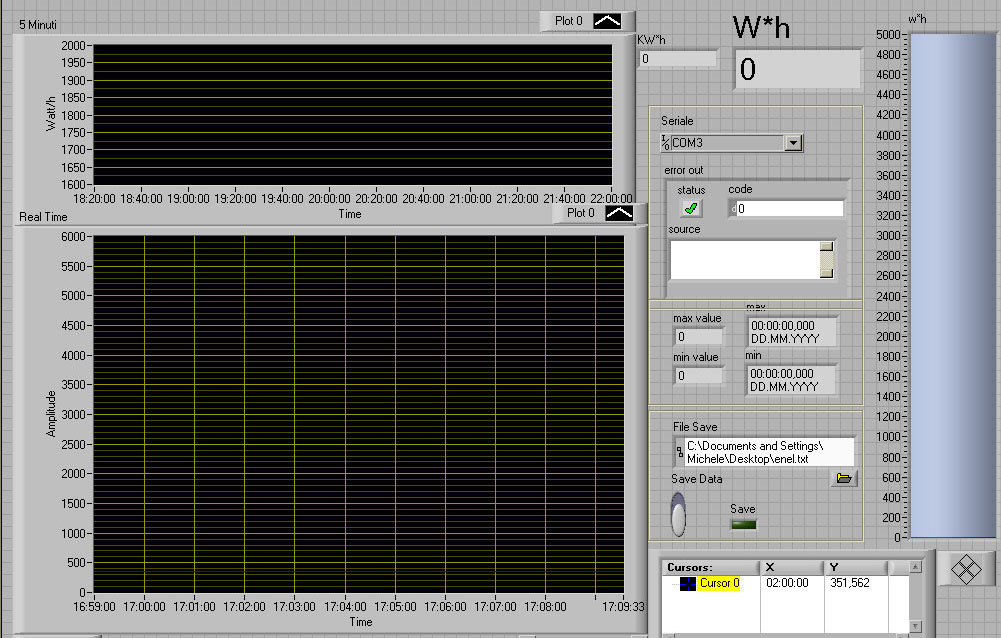

Верхний график — средняя мощность за 5 минут, нижний — в реальном времени. Интерфейс довольно гибкий и легко модифицируется под свои нужды. Если Вы еще не имели дела со средой LabView — рекомендую познакомиться.

Чтобы все заработало, оказалось достаточно внести один единственный блок в алгоритм программы, в соответствии с формулой выше.

Выглядит это следующим образом

Подключаем Arduino к счетчику электроэнергии
Казалось бы просто, но до этого надо еще додуматься!

Итак, если Вы все-таки решите реализовать мониторинг мощности, то есть два варианта:

1. Ваш счетчик закрыт и запломбирован по самое не балуйся. А значит, считывать импульсы можно только с помощью фоторезистора, реагирующего на моргание лампочки. Его необходимо прикрепить синей изолентой напротив светодиодного индикатора на лицевой панели счетчика.
Схема будет выглядеть следующим образом:

Схема для бесконтактного снятия импульсов

Подключаем Arduino к счетчику электроэнергии

Программа просто сравнивает значение сопротивления на фоторезисторе и потенциометре. Причем последний позволяет выставить чувствительность такого датчика во избежание ложного срабатывания и настроиться под яркость индикатора.

2. У Вас есть доступ к импульсному выходу счетчика. На многих моделях имеется импульсный выход, который дублирует мигания лапочки. Это сделано для того, чтобы была возможность подключать прибор к системе автоматизированного учета. Представляет собой транзистор, открывающийся при горящем индикаторе и закрывающийся при погасшем. Подключиться напрямую к нему не составляет труда — для этого потребуется всего один подтягивающий резистор. Однако прежде чем делать это, удостоверьтесь что это именно импульсный выход, а не что-либо иное! (в паспорте всегда есть схема)

Схема для подключения к телеметрическому выходу

Подключаем Arduino к счетчику электроэнергии

В моем случае — доступ полный, поэтому заморачиваться я особо не стал. Устанавливаем LabView и вперед измерять! Все графики представляют собой мощность (Вт) в реальном времени.

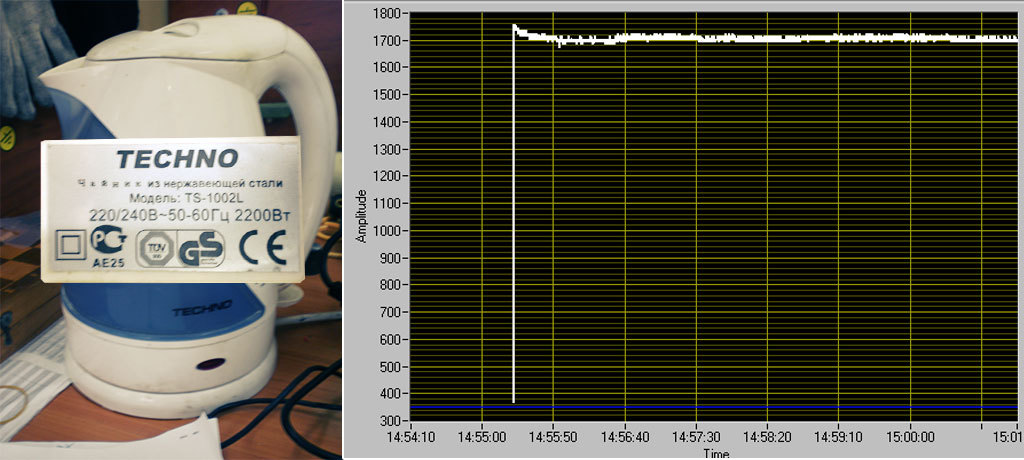

Первым под раздачу попал многострадальный чайник. Крышечка гласит что мощность у него 2,2 кВт, однако судя по графику, исправно потребляет лишь 1700 Вт. Обратите внимание, что потребление более-менее постоянно во времени. Это означает что нагревательный элемент (скорее всего нихром) очень слабо изменяет свое сопротивление в течении всего процесса вскипячивания.

Подключаем Arduino к счетчику электроэнергии

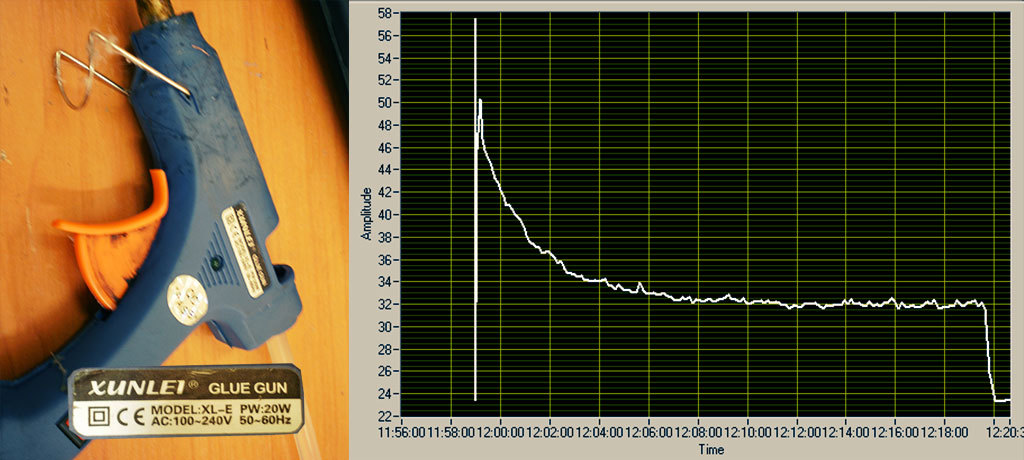

Совсем другое дело клеевой пистолет — заявленная мощность 20 Вт.Он ведет себя в соответствии с законами физики — при нагреве сопротивление нагревателя увеличивается, а ток соответственно уменьшается. Проверял мультиметром — все так и есть.

Подключаем Arduino к счетчику электроэнергии

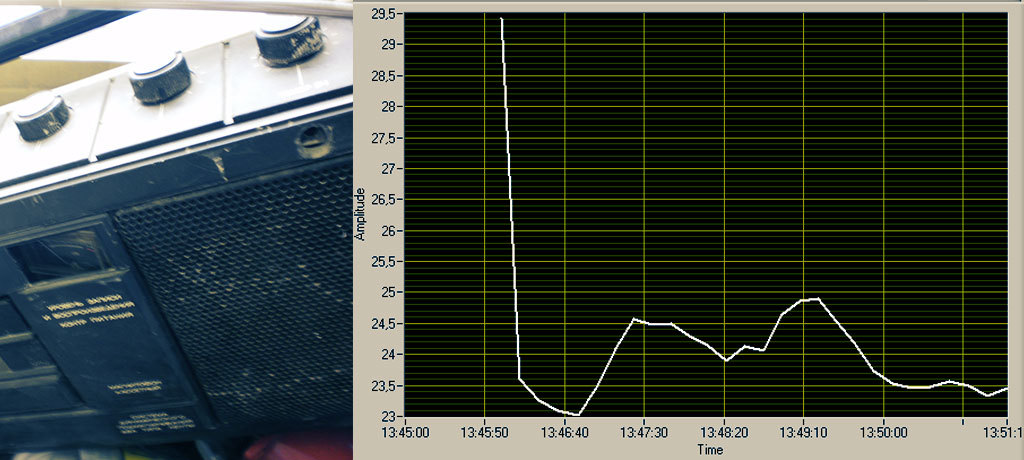

Старый радиоприемник «Весна». Здесь график ушел вверх в начале из-за того, что я запустил измерение во время импульса, соответственно это повлияло на данные. Горки на графике показывают, как я крутил ручку громкости. Чем громче — тем больше радио кушает.

Подключаем Arduino к счетчику электроэнергии

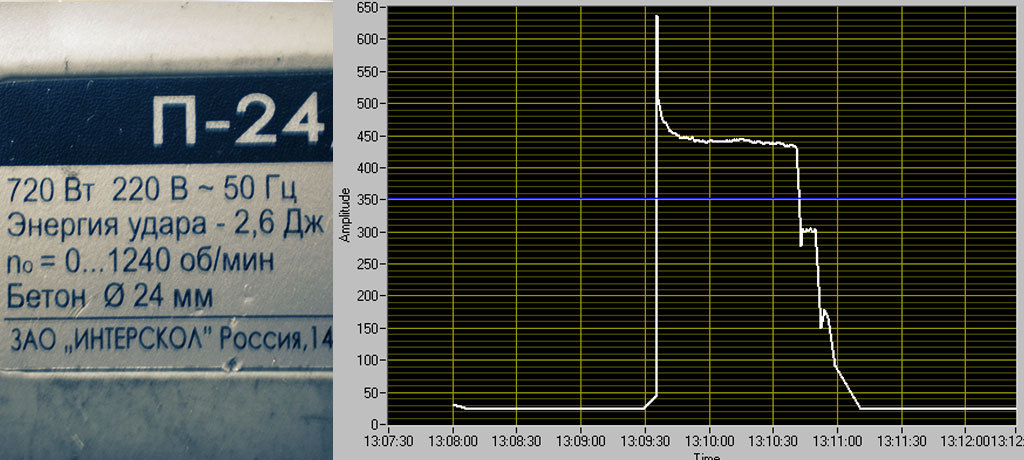

Перфоратор с заявленной мощностью 700 Вт. Нажал на кнопку до упора, чуть чуть подождал и отпустил, но не плавно. На графике хорошо видно бросок тока при пуске двигателя. Именно поэтому моргает свет, когда добрый сосед начинает долбить свою любимую стену.

Подключаем Arduino к счетчику электроэнергии

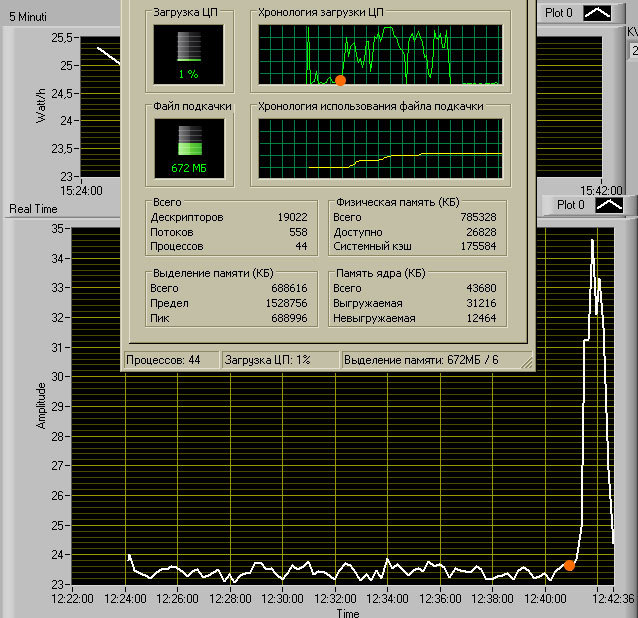

А теперь самое интересное. Я провел небольшой эксперимент со своим стареньким ноутбуком, результат которого приведен на картинке:

Подключаем Arduino к счетчику электроэнергии

Оранжевой точкой отмечено время, когда я запустил сразу несколько «тяжелых» программ. Как видите, графики загрузки процессора и возросшее потребление имеют нечто общее между собой. Недавно была одна интересная статья которая наталкивает на некоторые мысли. Не уверен что с помощью мониторинга мощности можно слить ключи шифрования, однако факт налицо.
(Трепещите параноики!)

В общем, из обычного счетчика и дешевой Arduino, можно сделать довольно простое и интересное решение для самодельного «умного дома». Кроме, собственно, мониторинга потребления электроэнергии есть вполне неплохая возможность организовать систему контроля включенных приборов, которая по изменению потребления и его характеру будет угадывать что включили. Без каких-либо дополнительных датчиков.

Исходники скетча для Arduino и файл LabView можно скачать на странице автора. После установки доработать напильником добавить блок в соответствии с описанием выше.

Автор: Astrei
