Платформа унифицированных коммуникаций от OpenVox

в 14:22, , рубрики: asterisk, openvox, uc, атс, Разработка систем связи, Стандарты связи

Платформа унифицированных коммуникаций от OpenVox - 1
Какой громкий заголовок, скажете вы. Новый производитель АТС на Asterisk? Не совсем, но вот оборудование достаточно свежее и интересное.

Сегодня хочу рассказать вам о системе унифицированных коммуникаций Openvox, и похоже у производителя свое собственное видение об объединении этих самых коммуникаций :)

Производитель оборудования OpenVox медленно, но верно двигался к полностью модульной структуре. Сначала он сделал GSM оборудование, где вы могли использовать разные комбинации модулей и их кол-во, затем появились аналоговые шлюзы, и вот наконец представлена свежая платформа с поддержкой почти всех необходимых телефонных стандартов подключения: FXO / FXS / E1 PRI / BRI / GSM / 3G / LTE

Всем кому интересно, прошу под кат

Итак, есть шасси — высота 2 юнита, размеры 43 см х 33 см х 8.8 см, в нем 11 слотов для установки дополнительных модулей, каждый слот для одного модуля. Нумерация слотов представлена непосредственно на лицевой панели.

Модули каких типов существуют на данный момент?

E1 интерфейс

Модуль Openvox ET200X позволяет подключить от 1 до 4 цифровых потоков Е1. Дополнительно может комплектоваться платой Octasic для аппаратного эхоподавления.
Платформа унифицированных коммуникаций от OpenVox - 2

Модули ET200X
  Модель ET2001 ET2002 ET2004 ET2001L ET2002L
E1/T1 Порт 1 2 4 1 2
Аппаратный эходав Да Нет
Размер 100*162.5 мм
Вес 210 гр 216 гр 226 гр 202 гр 207 гр

Модули имеют 1 сетевой порт 10/100 Мбит и USB порт для аварийного восстановления ПО, а также светодиоды для показа состояния подключения. Поддерживают PRI/SS7/R2 протоколы, также доступен даташит с более подробным техническим описанием. Внутри там конечно Asterisk, как в лучших традициях Openvox.

Аналоговые интерфейсы

Производитель выпустил 3 варианта модулей для подключения аналоговых линий.

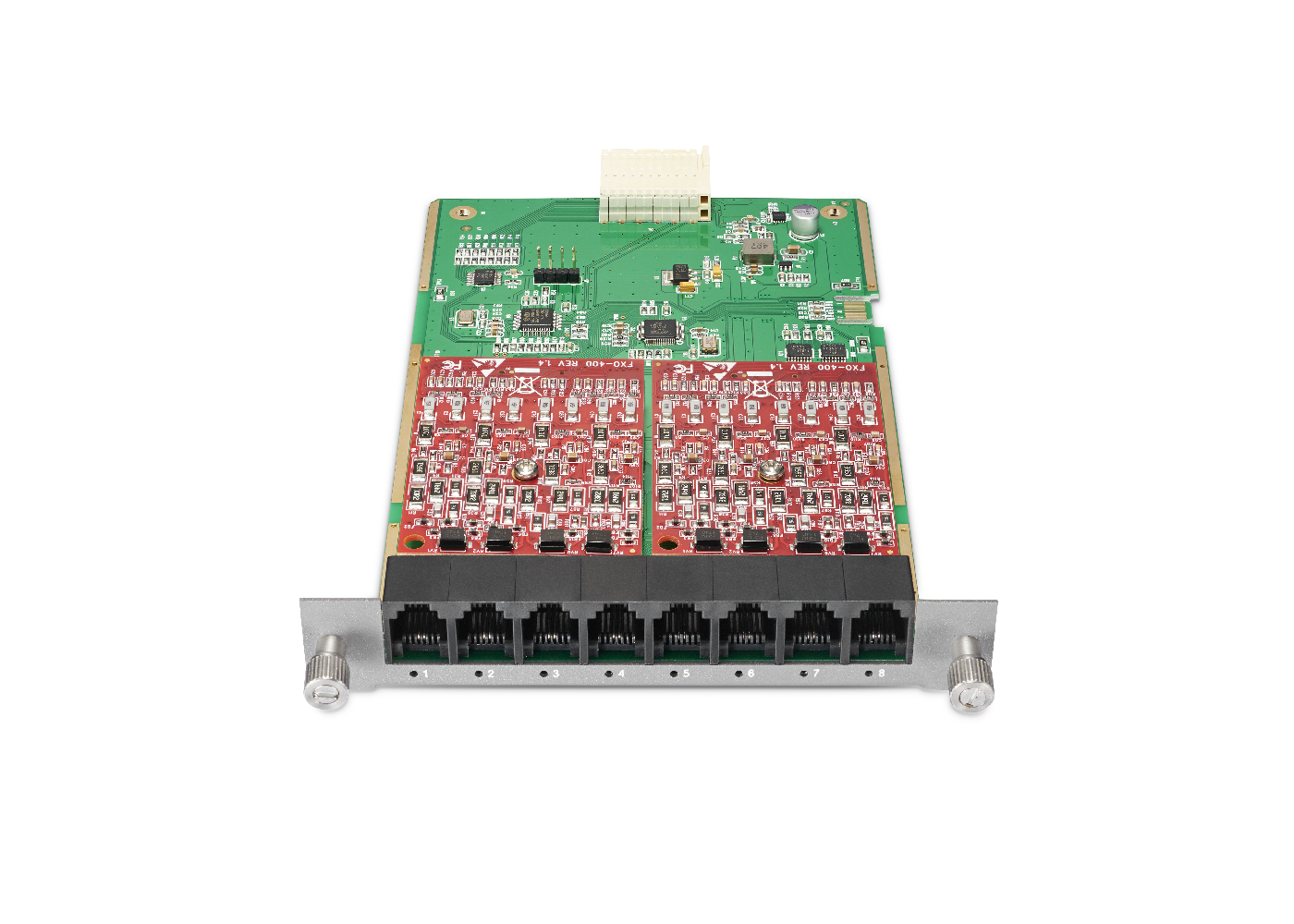

VS-AGU-E1M820-O на 8 FXO для подключения внешних линий.
Платформа унифицированных коммуникаций от OpenVox - 3

VS-AGU-E1M820-S на 8 FXS для подключения внутренних телефонных аппаратов, факсов например, или недорогих DECT базовых станций.

Платформа унифицированных коммуникаций от OpenVox - 4

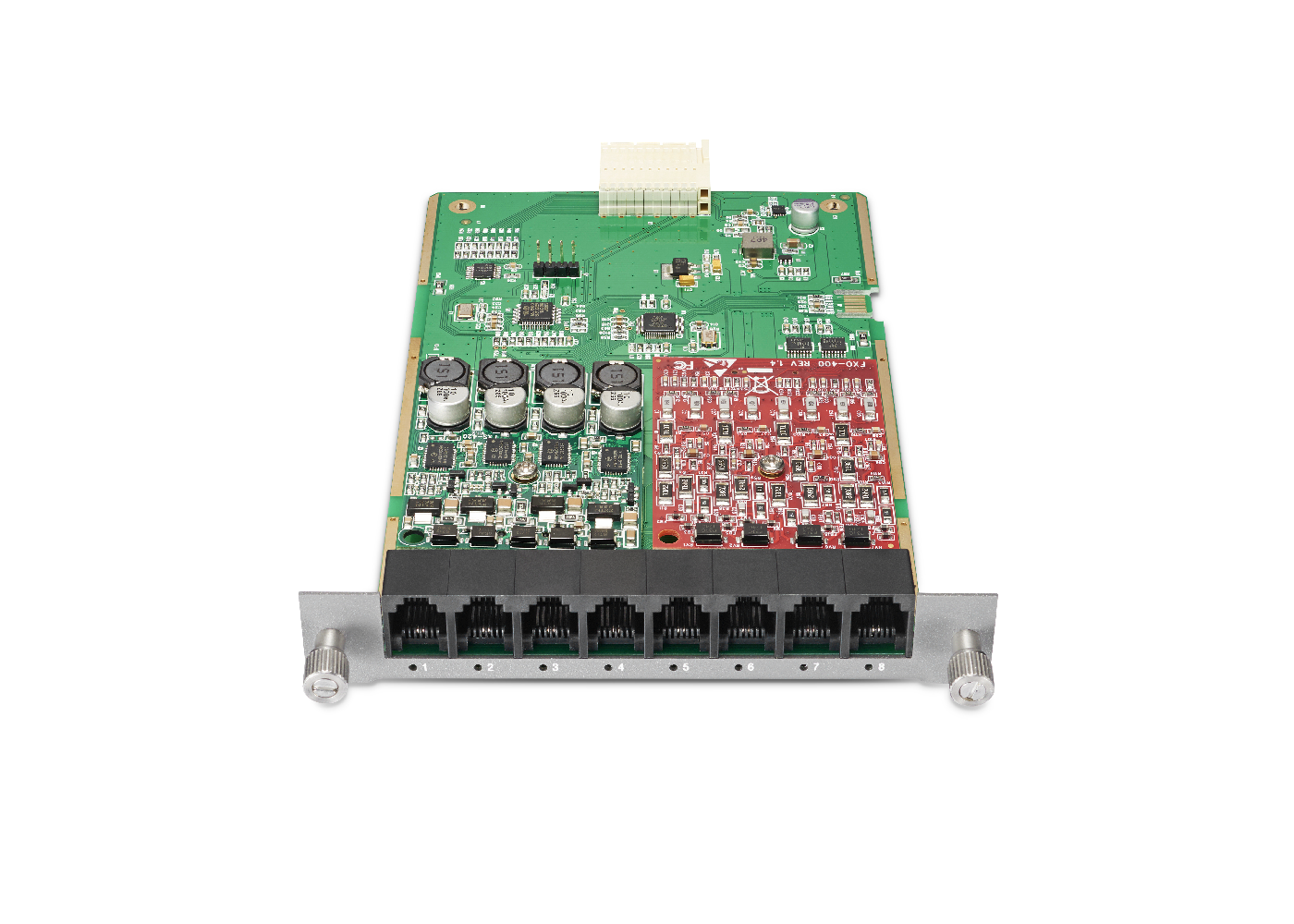

и микс VS-AGU-E1M820-OS на 4 FXO и 4 FXS линии
Платформа унифицированных коммуникаций от OpenVox - 5

GSM интерфейсы

Поддерживаются самые актуальные на данный момент GSM / 3G / LTE модули: VS-GWM420G / VS-GWM420GW-E и VS-GWM420L-E соответственно.
Платформа унифицированных коммуникаций от OpenVox - 6

Более подробно я рассматривал их в предыдущей статье

Модуль с процессором Intel Celeron VS-CCU-N2930AM

Платформа унифицированных коммуникаций от OpenVox - 7
Да, да. Это полноценный 64-битный компьютер, на базе процессора Celeron N2930 с 4 ядрами и частотой до 2.16 Ghz. По умолчанию установлена SO-DIMM планка памяти на 2 гб, но вы можете расширить DDR3L 1333 вплоть до 8 Гигабайт.
На плате распаян SSD накопитель емкостью 16 Гб. Доступны два сетевых интерфейса один на 10/100/1000Mb и один на 10/100Mb. Один выход VGA для внешнего монитора, и два USB интерфейса, например для выгрузки бекапа или хранения разговоров.

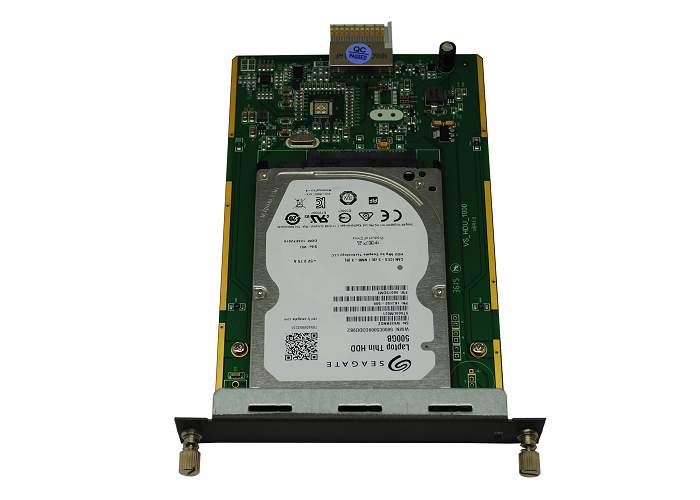

Если внутренней памяти вам недостаточно, можно ее расширить с помощью модуля для жестких дисков VS-CCU-500HDD, который выглядит вот так:
Платформа унифицированных коммуникаций от OpenVox - 8
500 Гб отгружаются производителем по умолчанию, думаю без проблем можно будет установить диск с емкостью до 2 ТБ.

И вот мы плавно приблизились к установленному ПО.
Данный модуль, как и любой другой (3G / FXO / FXS / E1) в данном шасси, полностью автономен. Отдельно загружается, обновляется и имеет отдельный IP адрес. В случае с VS-CCU-N2930AM, даже отдельными сетевыми интерфейсами.

Openvox продвигает открытую систему унифицированных коммуникаций Issabel, которая является форком проекта Elastix. Обзор Issabel думаю делать не нужно, так как он по факту почти ничем не отличается от всем известного Elastix.

Напомню для тех, кто не знаком с открытым телефонным ПО:

  • Неограниченное кол-во SIP абонентов
  • Неограниченное кол-во внешних SIP транков
  • Интеграция с внешними системами через API (AMI / AGI / ARI)
  • Отсутствие платы за софт и дальнейшее сопровождение
  • Необходимость прямых рук для установки

issabel*CLI> core show version
Asterisk 13.18.5 built by issabel @ issabeldev8 on a x86_64 running Linux on 2017-12-29 18:27:48 UTC

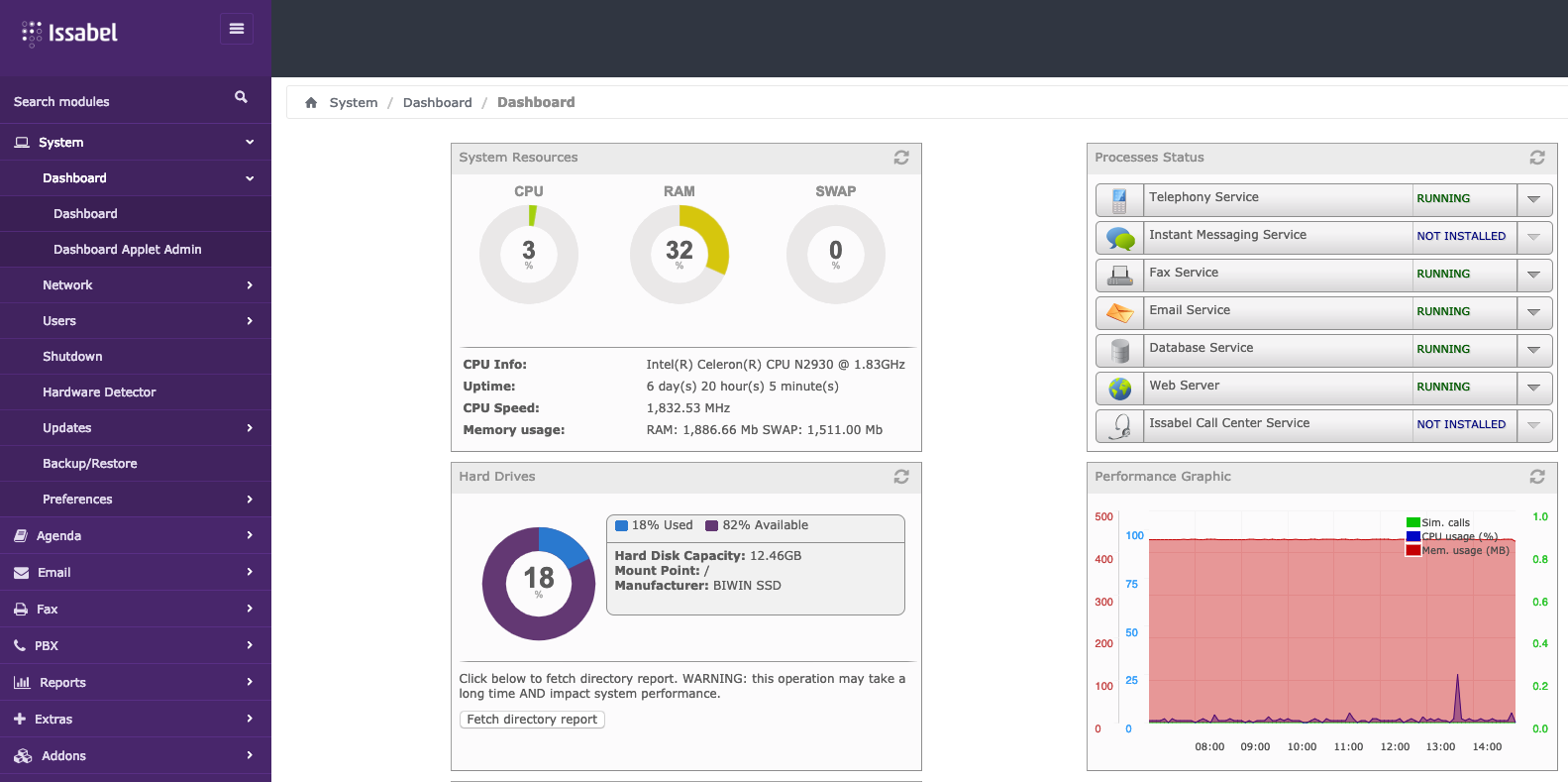

Платформа унифицированных коммуникаций от OpenVox - 9
На мой взгляд FreePBX distro будет функциональнее и привлекательнее благодаря панели для пользователей и расширениям в виде платных модулей.

Официально, список операционных систем выглядит следующим образом:
Elastix 2.5 x86_64
Elastix 4.0 x86_64
Issabel-20170714 x86_64
FreePBX-1712 x86_64

Но так как, перед нами полноценный X86_64 компьютер, пусть и в столь компактном исполнении, вы вполне можете установить CentOS / Ubuntu / Debian вкупе с чистым Asterisk или, например ОС от МИКО — Askozia.

При установке этих модулей в различные слоты шасси нужно придерживаться следующей таблицы производителя:

слот доступный модуль
0 Сетевой модуль (идет в комплекте)
1 a
2 a/b/d
3 a/d
4 a/b/d
5 a/b/d
6 a/b/c/d
7 a/d
8 <a/b/d
9 a/b/d
10 a/b/c/d
11 a/d

Где
А — это модули для симкарт и аналоговых линий (GSM / FXO / FXS)
B — это модули для E1 потока
C — это модуль расширения HDD
D — это модуль с процессором Celeron

Варианты использования

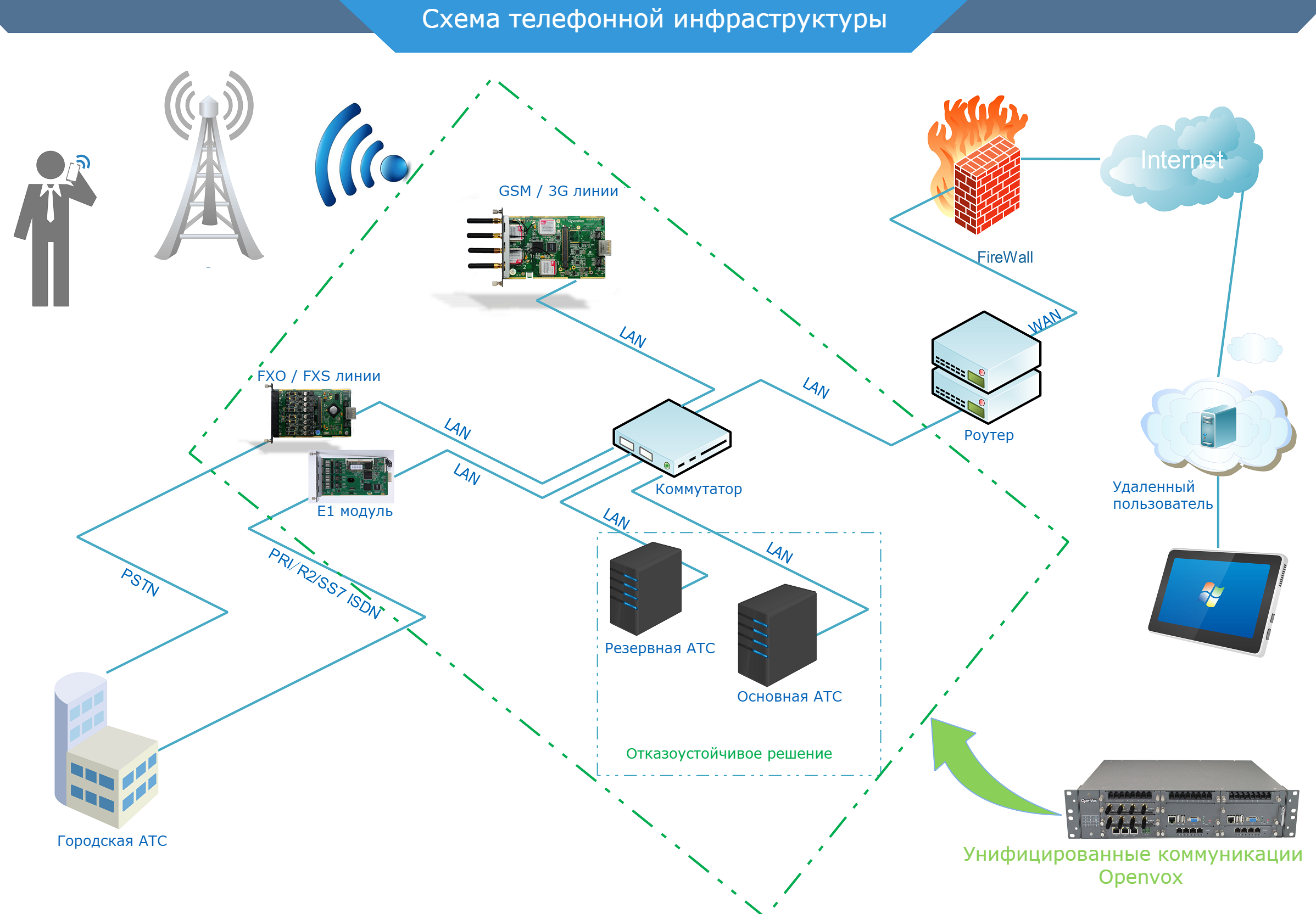

Платформа унифицированных коммуникаций от OpenVox - 10

На данной схеме видно, что все подключаемые модули в системе имеют свой IP адрес, и управляются отдельно. В ПО (FreePBX / Asterisk / Issabel) вы все линии: цифровые, аналоговые или мобильные, подключаете через sip trunk.
Это крайне удобно, если вдруг в будущем вы захотите воспользоваться каким-то облачным провайдером АТС, то ваша инфраструктура уже будет готова для этого.

Заключение.

Система компактна, и энергоэффективна, подойдет среднему и крупному бизнесу, который хочет получить устройство все в одном. На данный момент не хватает автоматической настройки всех этих модулей, то есть осуществляется острый дефицит собственного ПО АТС.
Считаю, что правильный вектор развития — это FreePBX с собственным программным дополнением для автоматической настройки собственных шлюзов / телефонов / аппаратных модулей.

Стоимость решения вполне доступна. Шасси ~400$, модуль с процессором 549$, модуль E1 549$, 4 линии GSM — 420$, Модуль для 4 FXO и 4 FXS линий — 240$
Итого за ~2200$ вы получаете полноценную телефонную систему унифицированных коммуникаций, которая не привязывает вас ни к используемым аппаратам, ни к ежемесячным подпискам ни прочему оборудованию.
