Вариант защиты от внезапной проверки на базе офисной мини-АТС

в 6:09, , рубрики: безопасность, защита, маски-шоу, Песочница, телефония, метки: , ,

Привет! Все знают, какие неприятности порой доставляют внезапные проверки, и необходимо скоординировать действия сотрудников. Для этого в нашей компании было решено реализовать систему оповещения.

Имеется:

  • пост охраны, находящийся, на расстоянии около 100 метров от офиса
  • 3-этажный обычный офис
  • камеры наружного видеонаблюдения

Изначально планировалось установить кнопку включения тревоги в КПП и поставить в кабинетах звонки/сигнальные маяки. Это требовало разводки проводов внутри офиса (лишняя пара проводов в КПП уже была, как запасная телефонная), а так же привело бы к лишним вопросам при обнаружении.
Потом пришло решение сделать оповещение на базе существующей внутренней телефонной сети. В компании установлен мини-атс Panasonic TDE 200.

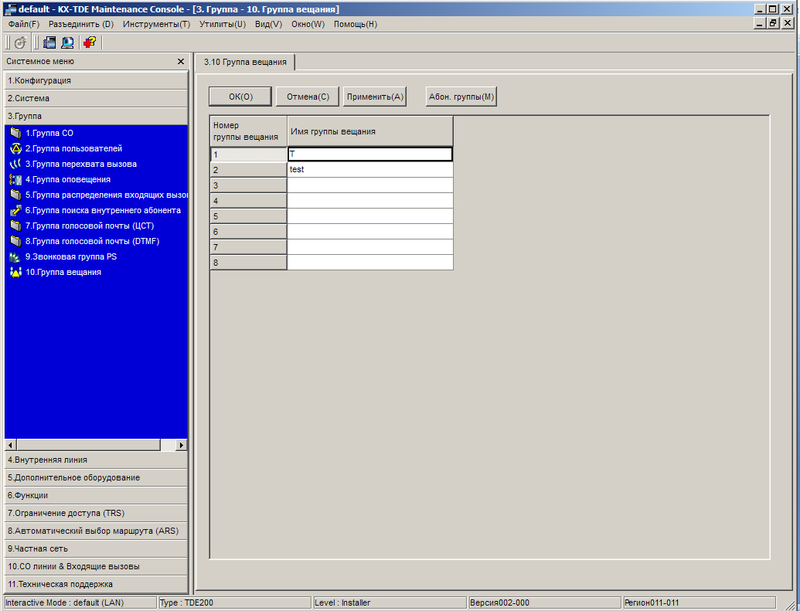

Порывшись в настройках, была найдена функция вещания.
Вариант защиты от внезапной проверки на базе офисной мини АТС

Данная функция дает возможность создавать конференцию с максимальным количеством участников до 32х, но имела свои недостатки:

  • конференцию абонент может создавать только с цифрового телефона (в охране установлен обычный аналоговый)
  • необходимо ждать пока все поднимут трубку одновременно, чтоб за раз послушать сообщение создателя

В итоге придумал схему, при которой достаточно минимум действий для запуска системы – кнопка, установленная в КПП, запускает плеер с повторяющимся сообщением, а так же включает телефон-создатель конференции.

Старый цифровик KX-T7436 из старого офиса давно лежал без дела
Вариант защиты от внезапной проверки на базе офисной мини АТС

Осталось докупить, плеер, реле с двойным замыканием, и блок питания.

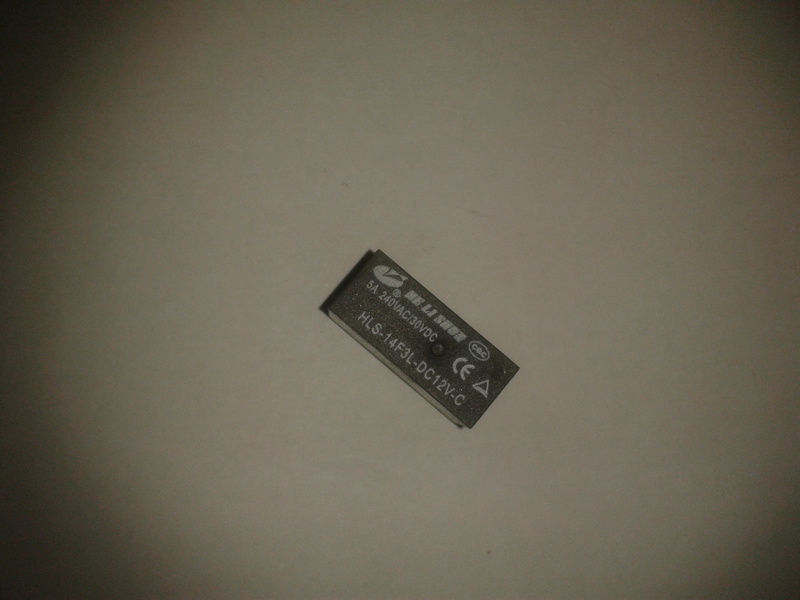

Реле, из предложенных вариантов, выбрал HLS-14F3L-DC12V-C.
Вариант защиты от внезапной проверки на базе офисной мини АТС

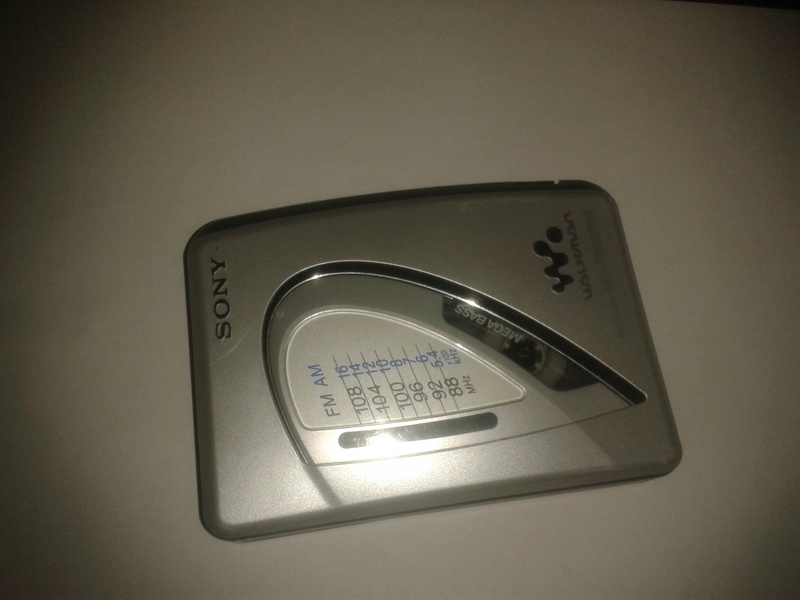

Плеер выбрал кассетный с гнездом для блока питания Sony Walkman WM-FX199
Вариант защиты от внезапной проверки на базе офисной мини АТС

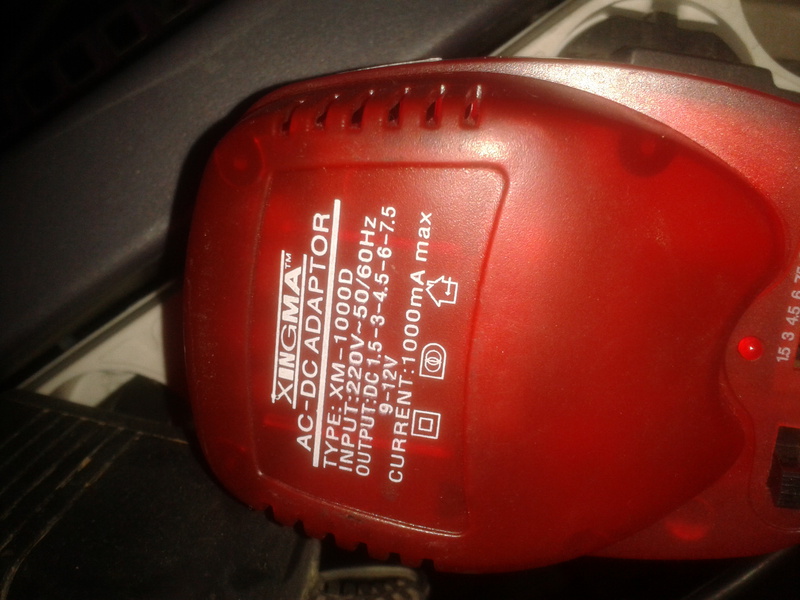

Блок питания купил с переключением уровня напряжения
Вариант защиты от внезапной проверки на базе офисной мини АТС

А для кнопки замыкания реле использовал блок питания от старого свитча.

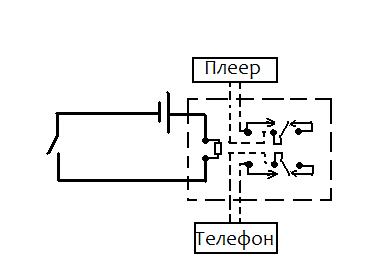

Все это собрал по данной схеме:
Вариант защиты от внезапной проверки на базе офисной мини АТС

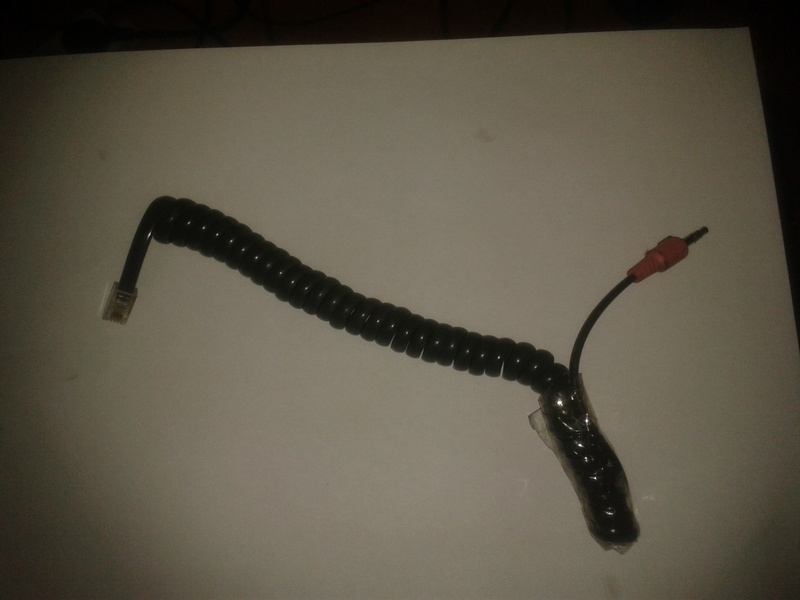

А плеер к телефону подключил с помощью кабеля телефонной трубки, на другой конец соединил обычный 3,5 мм jack от наушника
Вариант защиты от внезапной проверки на базе офисной мини АТС

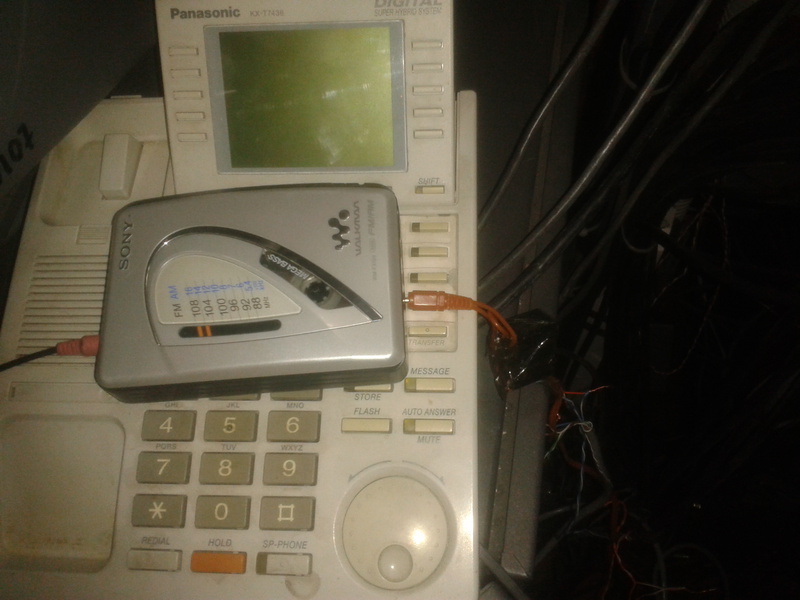

В собранном виде это выглядит так
Вариант защиты от внезапной проверки на базе офисной мини АТС

Осталось настроить телефон и АТС.

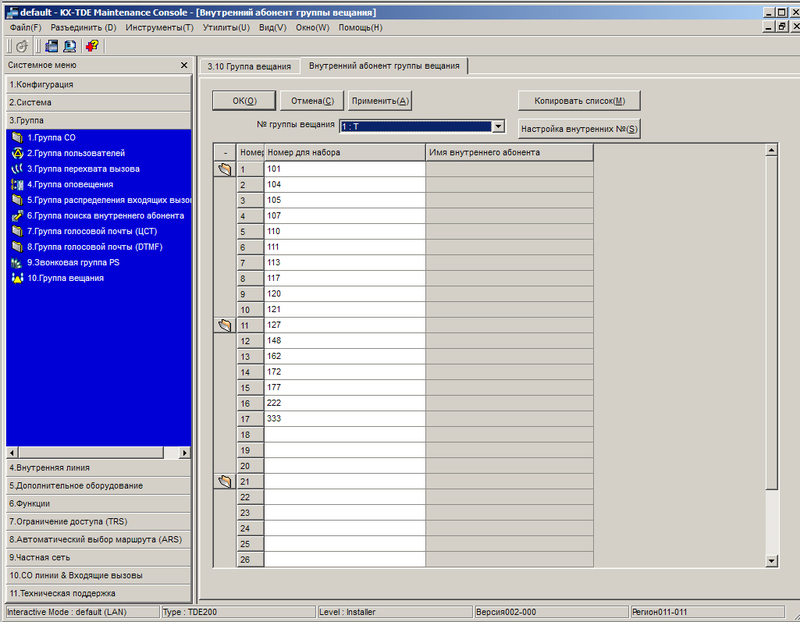

Редактируем и добавляем телефонные номера в группу вещания
Вариант защиты от внезапной проверки на базе офисной мини АТС

А на телефонном аппарате настраиваем горячую линию (автоматический набор при поднятии трубки)
Включение горячей линии:
* – 7 – 4 – 0 – 1
Настройка номера вещания
* – 7 – 4 – 0 – 2 – * – 3 – 2 – 1 – #

Теперь при нажатии кнопки включается плеер, и включается телефон (т.к. телефонная трубка отсутствует, срабатывает автонабор вызова группы вещания). У абонентов звонит телефон и при ответе играет мелодия. Была так же настроена переадресация на мобильные телефоны сотрудников, если абонент не отвечает через определенное время.

Автор: ting_tang
