Тест-драйв nanoCAD СПДС Металлоконструкции 1.2 Часть 2

Продолжаем публикацию тест-драйва по nanoCAD СПДС Металлоконструкции. В первой части тест-драйва мы начали строить каркас производственного. Во второй части мы рассмотрим, как создавать вертикальные связи, распорки, прогоны и размещать их на плане, а также создадим поперечный разрез.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 1

Глава 6. Создание вертикальных связей и размещение их на плане

6.1. На панели инструментов Металлоконструкции вызываем команду Балка, затем в появившемся окне диалога задаем необходимые параметры.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 2

6.2. В диалоге задаем необходимые параметры для балки:

  • Выбираем профиль труба квадратная по стандарту ГОСТ 8639-82 типоразмера 100х5. Материал стали С245.
  • Вид – «сверху».
  • Отображение — «условное».
  • Во вкладке Геометрия оставляем без изменений (указать на чертеже).
  • Вкладку Смещение осей оставляем без изменений (центр сечения).
  • Вкладку Поворот оставляем без изменений (поворот «0»).
  • Вкладку Маркировка оставляем без изменений (выноска линейных конструкций, позиция).
  • Во вкладке Ведомость элементов ставим галочки Включать в спецификацию и Включать в ведомость элементов.

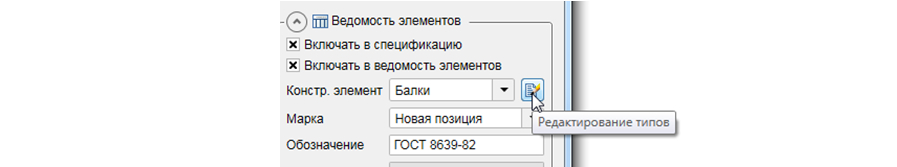

  • Меняем тип конструктивного элемента, нажав на иконку Редактирование типов.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 3

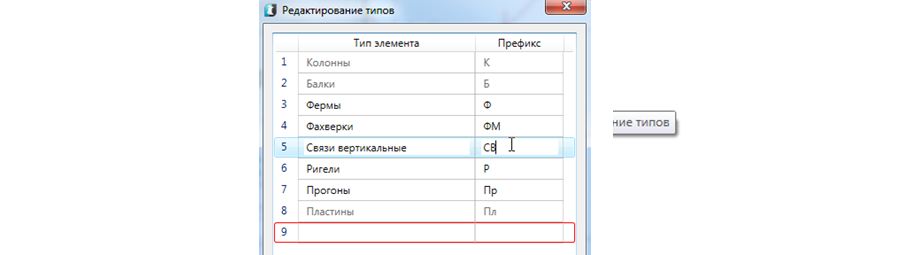

6.3. В диалоге редактирования типов изменяем строку: Тип элемента — Связи вертикальные, префикс — СВ. После изменения нажимаем ОК.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 4

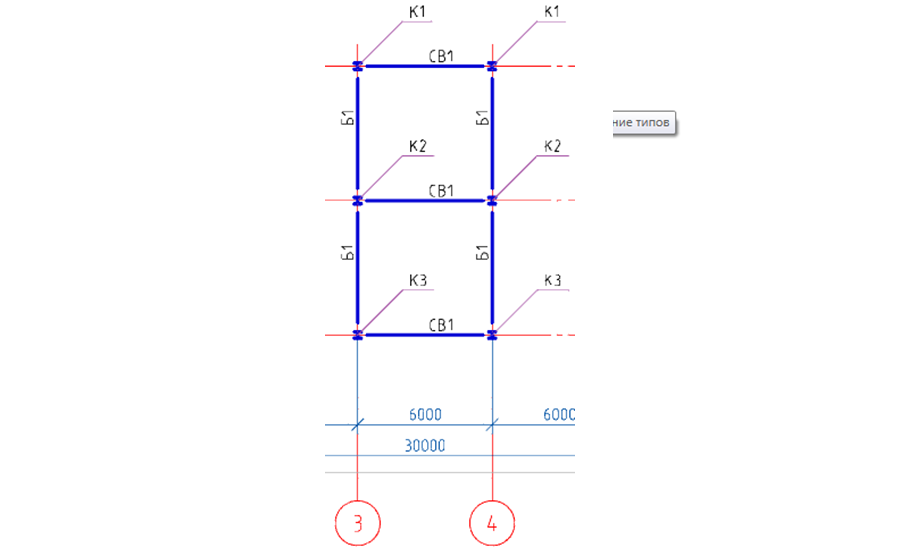

6.4. Диалог окна Балки изменился на Связи вертикальные, далее нажимаем ОК и расставляем связи между осями «3-4».

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 5

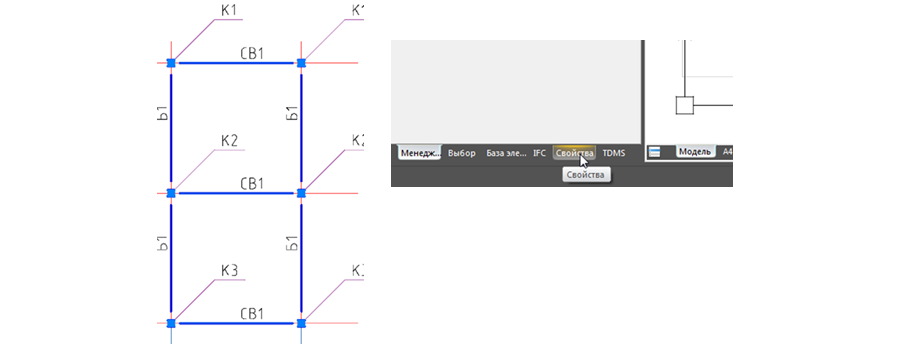

6.5. Выбираем на плане связи СВ1, затем переходим на вкладку Свойства.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 6

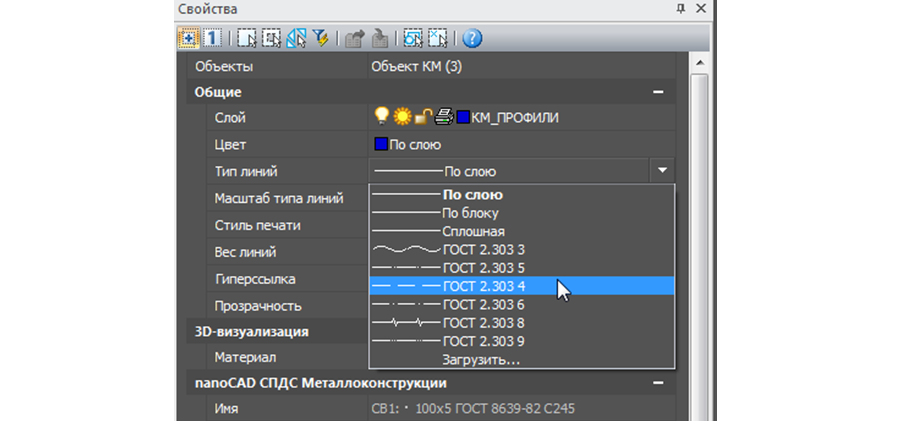

6.6. окне свойства для связей СВ1 меняем тип линий на штриховую.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 7

Глава 7. Создание распорок и размещение их на плане

7.1. Теперь необходимо разместить распорки вдоль оси «А», «Б», «В». Для этого снова вызываем команду Балка. В появившемся окне диалога программа уже сохранила ранее введенные нами параметры (для связей СВ1).

7.2. Меняем тип конструктивного элемента, нажав на иконку Редактирование типов

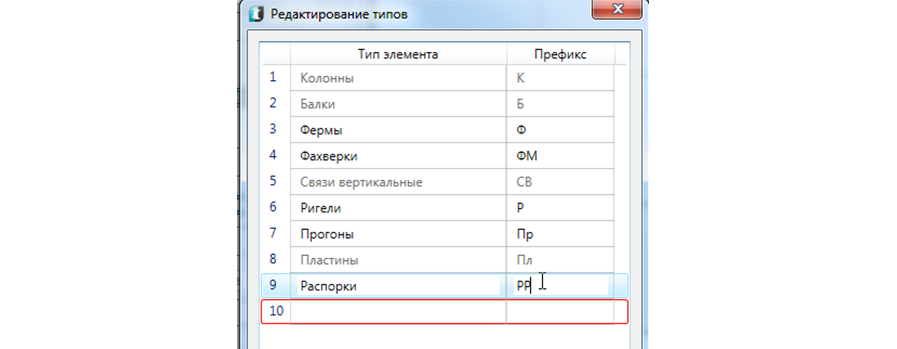

В диалоге редактирования типов изменяем строку: Тип элемента — Распорки, Префикс — РР. После изменения нажимаем ОК

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 8

7.3. Диалог окна Связи вертикальные изменился на Распорки, далее нажимаем ОК и расставляем распорки вдоль буквенных осей.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 9

Глава 8. Создание прогонов и размещение их на плане

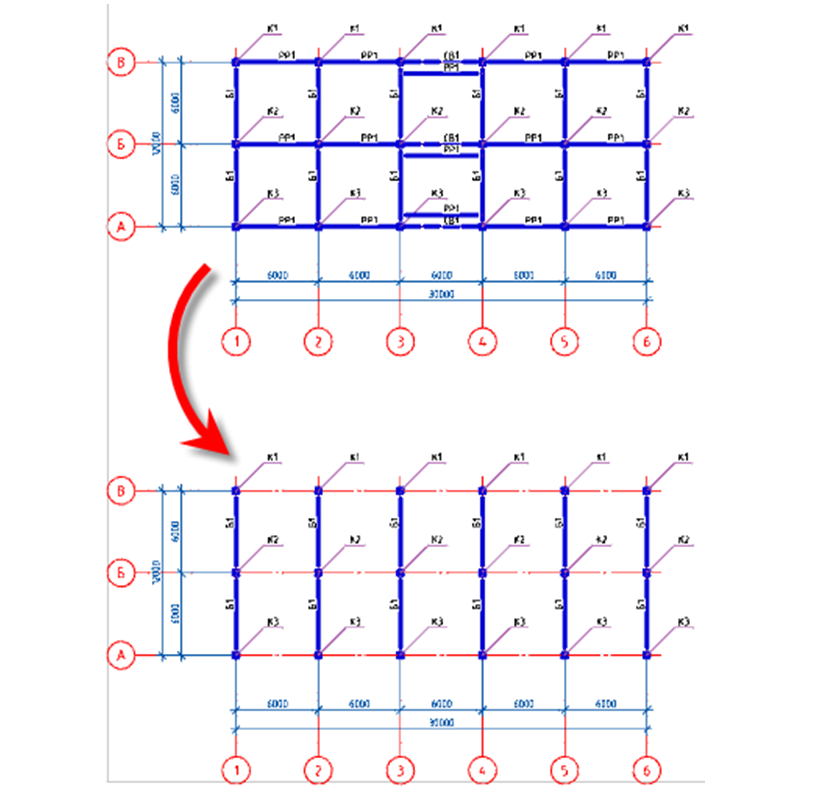

8.1. Создадим отдельный план для размещения прогонов, для этого выделим сетку осей с размерами, колонны, балки и скопируем их на свободное место в модели чертежа.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 10

8.2. На скопированном плане выделим все обозначения, а затем их удалим командой Delete.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 11

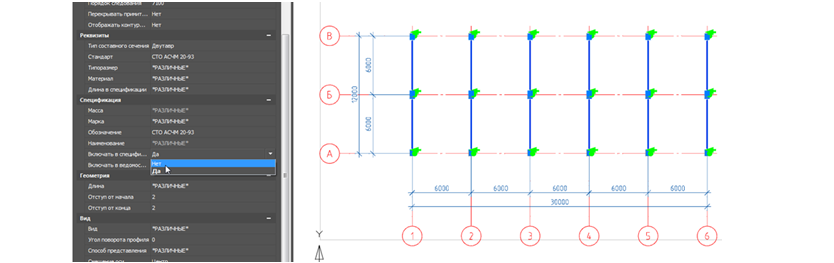

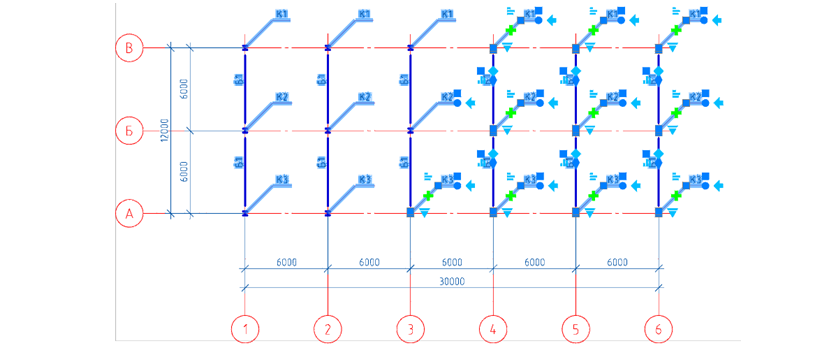

8.3. Удалив обозначения, выбираем все колонны и балки, далее заходим во вкладку Свойства и для всех выделенных элементов меняем атрибут Включать в спецификацию — Нет. Это делается для того чтобы одинаковые элементы небыли включены в спецификацию два раза.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 12

8.4. На панели инструментов Металлоконструкции вызываем команду Балка, затем в появившемся окне диалога задаем необходимые параметры.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 13

  • Выбираем профиль швеллер по стандарту ГОСТ 8240-97 типоразмера 24Л. Материал стали С245.
  • Вид – «сверху».
  • Отображение — «условное».
  • Во вкладке Геометрия оставляем без изменений (указать на чертеже).
  • Вкладку Смещение осей оставляем без изменений (центр сечения).
  • Вкладку Поворот оставляем без изменений (поворот «0»).
  • Вкладку Маркировка оставляем без изменений (выноска линейных конструкций, позиция).
  • Во вкладке Ведомость элементов ставим галочки Включать в спецификацию и Включать в ведомость элементов.

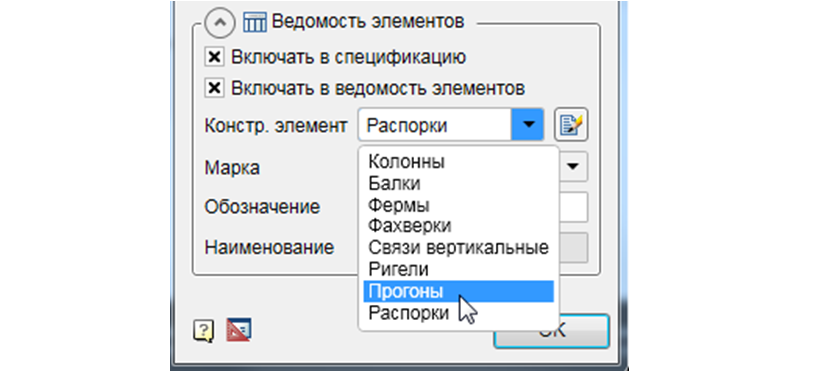

  • Меняем тип конструктивного элемента на Прогоны.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 14

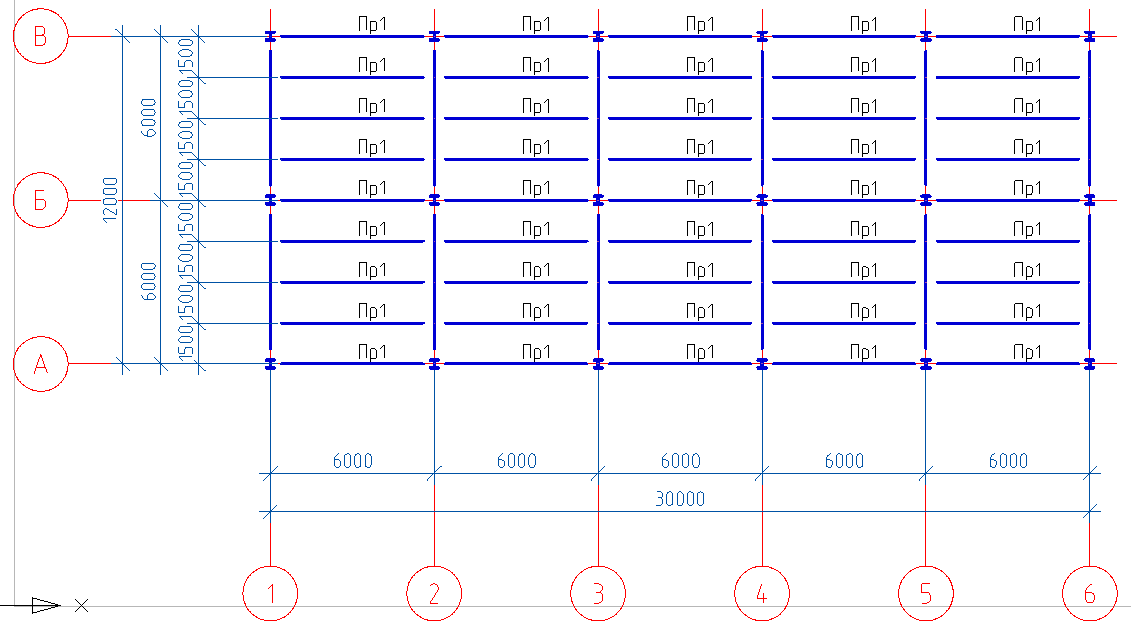

8.5. Установив все параметры, нажимаем ОК и расставляем прогоны между цифровыми осями с шагом 1500 мм.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 15

Внимание! Не обязательно конструктивные элементы поочередно вставлять несколько раз, можно вставить один конструктивный элемент, а потом его просто копировать.

Глава 9. Создание поперечного разреза

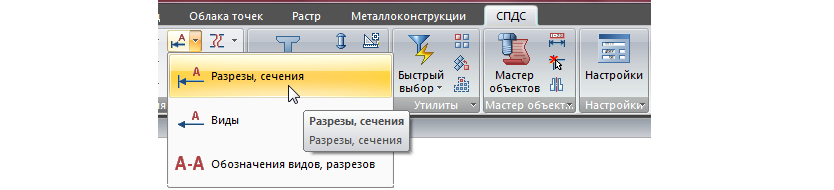

9.1. На панели инструментов СПДС вызываем команду Разрезы, сечения.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 16

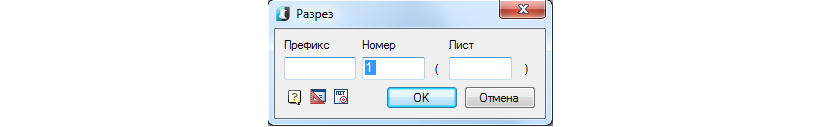

9.2. В диалоговом окне укажем номер – 1 и нажмите ОК.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 17

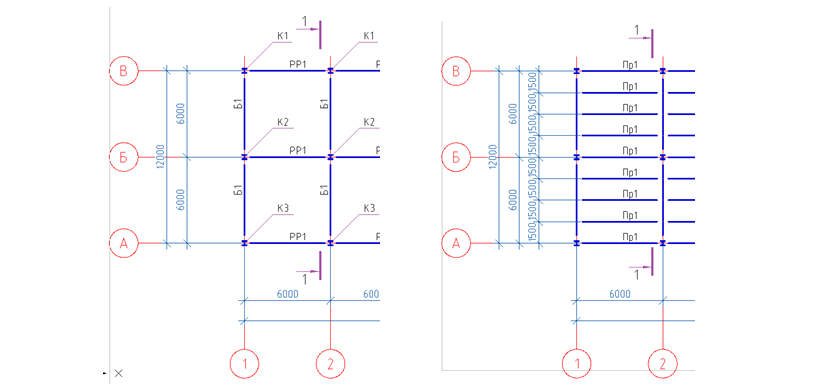

9.3. Разместим обозначение разреза «1-1»  вдоль оси «2» на обоих планах.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 18

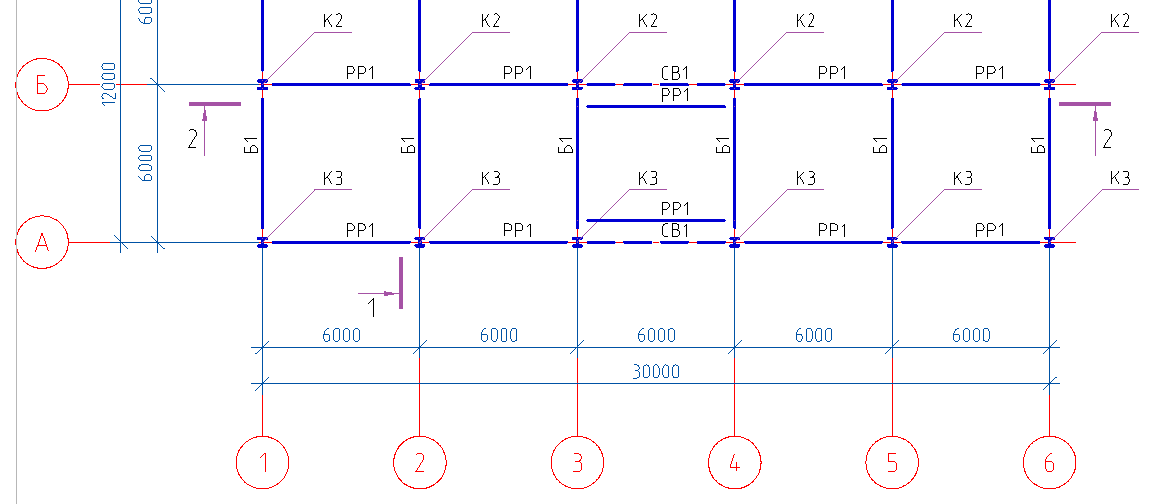

9.4. Разместим обозначение разреза «2-2»  вдоль оси «Б» на обоих планах.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 19

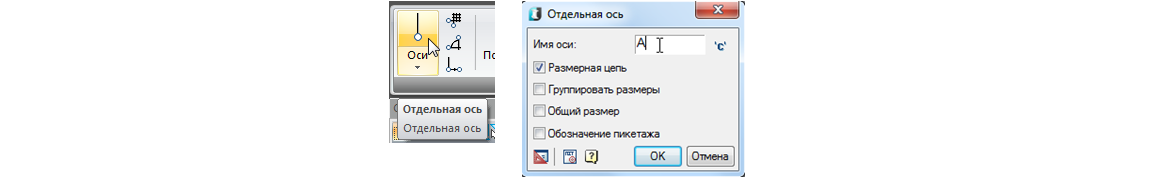

9.5. Приступим к построению разреза 1-1. На панели инструментов СПДС вызываем команду Отдельная ось, задаем имя оси «А» и ставим галочку Размерная цепь.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 20

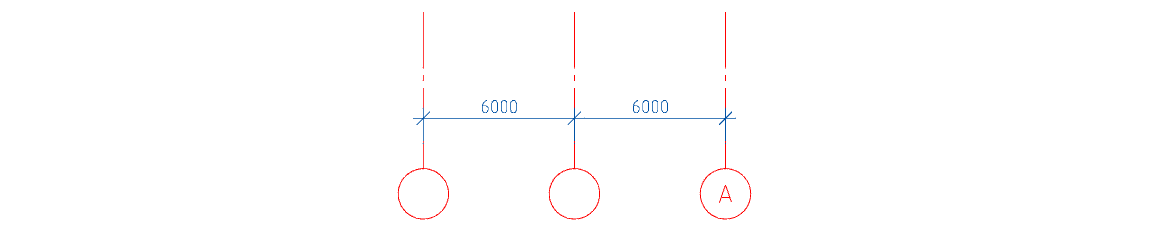

9.6. Размещаем отдельные оси справа налево указав в командной строке значение 6000.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 21

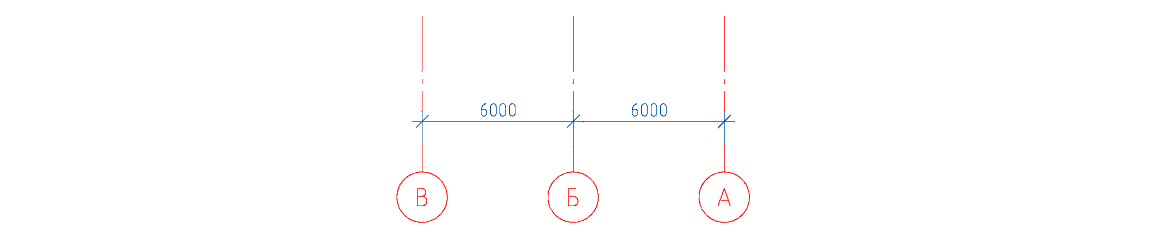

9.7. Выполним переименование осей.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 22

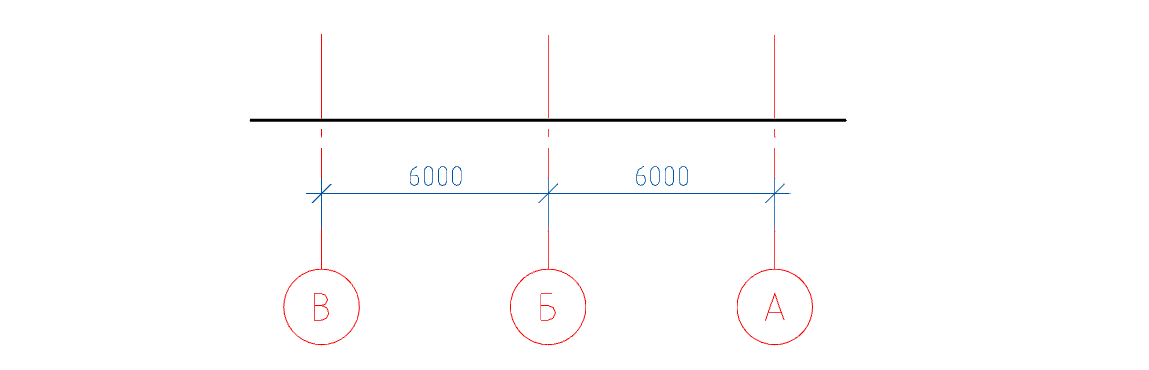

9.8. На разрезе с помощью команды Отрезок покажем уровень пола.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 23

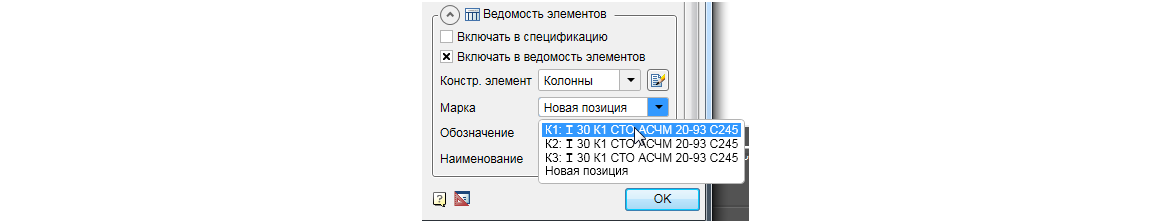

9.9. На панели инструментов Металлоконструкции вызываем команду Колонна, затем в появившемся окне диалога задаем необходимые параметры

  • Во вкладке Ведомость элементов снимаем галочку Включать в спецификацию и выберем из списка ранее созданную марку колонны К1.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 24

  • Вид – «спереди».
  • Отображение — «полное».
  • Во вкладке Геометрия задаем отметку базы -300, а отметку оголовка оставим по умолчанию 3000 (отметку оголовка скорректируем при построении разреза).
  • Вкладку Смещение осей оставляем без изменений (центр сечения).
  • Вкладку Поворот оставляем без изменений (поворот «0»).
  • Вкладку Маркировка оставляем без изменений (позиционная выноска, позиция).

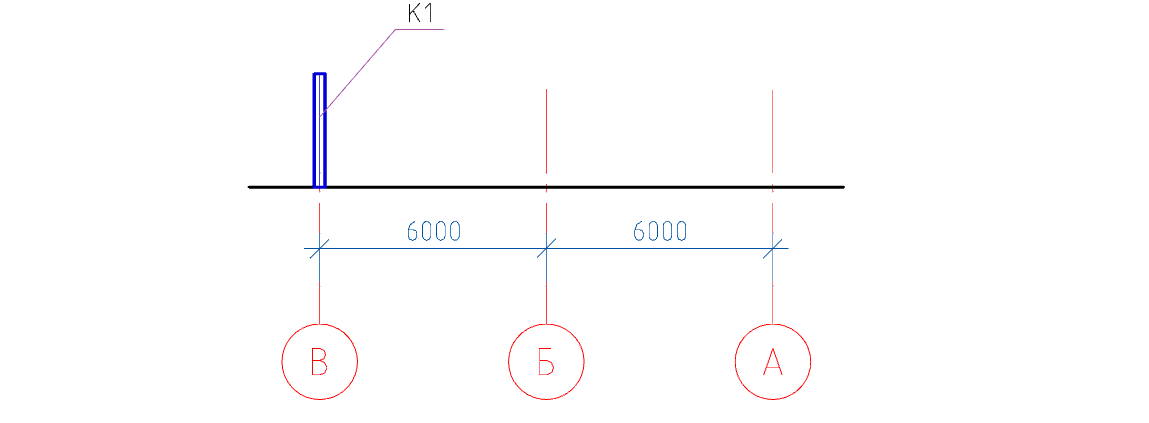

9.10. Установив все параметры, нажимаем ОК и размещаем колонну по оси «В».

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 25

9.11. Переместим колонну на 300 мм вниз.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 26

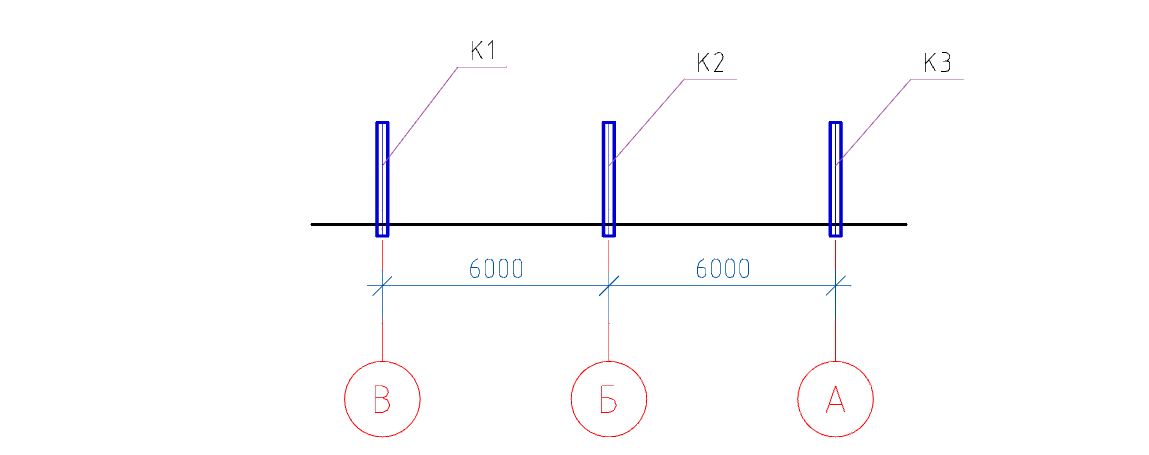

9.12. По описанию действий в п. 9.9-9.11 вставим и сместим колонны К2, К3.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 27

9.13. Увеличим с помощью ручек растягивания длину колонны К2 на 600 мм, К3 на 1200 мм.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 28

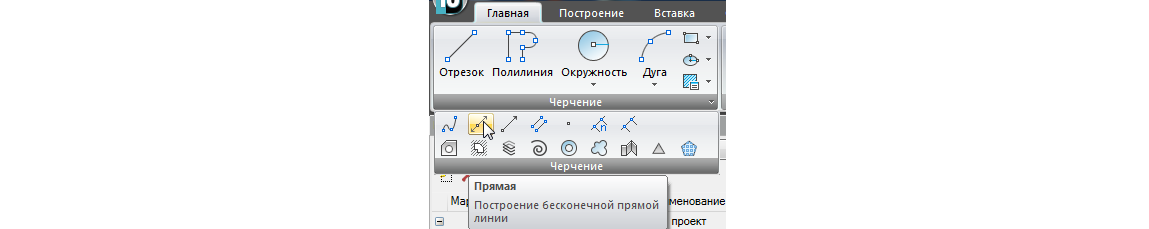

9.14. С помощью команды Прямая создадим уклон для балок, соединив правый верхний угол колонн К1 и К3.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 29

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 30

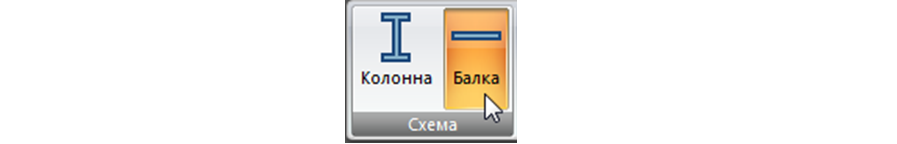

9.15. На панели инструментов Металлоконструкции вызываем команду Балка, затем в появившемся окне диалога задаем необходимые параметры.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 31

9.16. Для начала в верхней части диалога необходимо нажать на иконку Вставить несколько, для того чтобы при нескольких поочередных вставках в чертеж этой балки автоматически не менялась ее марка (балка будет вставляться одной маркой).

  • Во вкладке Ведомость элементов меняем Тип конструктивного элемента на (балки).
  • Выбираем ранее созданную марку Б1.
  • Вид – «спереди».
  • Отображение — «полное».
  • Во вкладке Геометрия оставляем без изменений (указать на чертеже).
  • Вкладку Смещение осей устанавливаем (низ по центру).

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 32

  • Вкладку Поворот оставляем без изменений (поворот «0»).
  • Вкладку Маркировка меняем на (позиционная выноска, позиция).
  • Во вкладке Ведомость элементов должна быть снята галочка Включать в спецификацию.

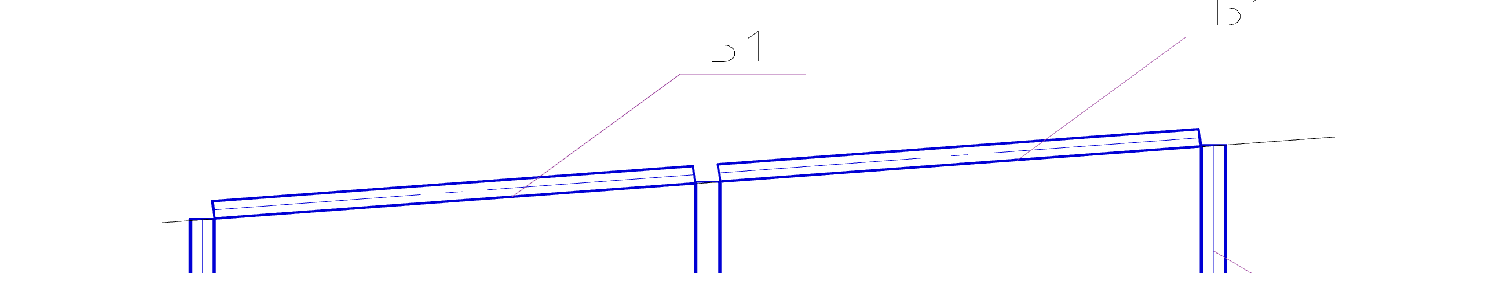

9.17. Установив все параметры, нажимаем ОК и размещаем балки по вспомогательной линии между осями «В-Б и Б-А».

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 33

9.18. С помощью ручек растягивания удлиним колонны вверх на 300 мм.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 34

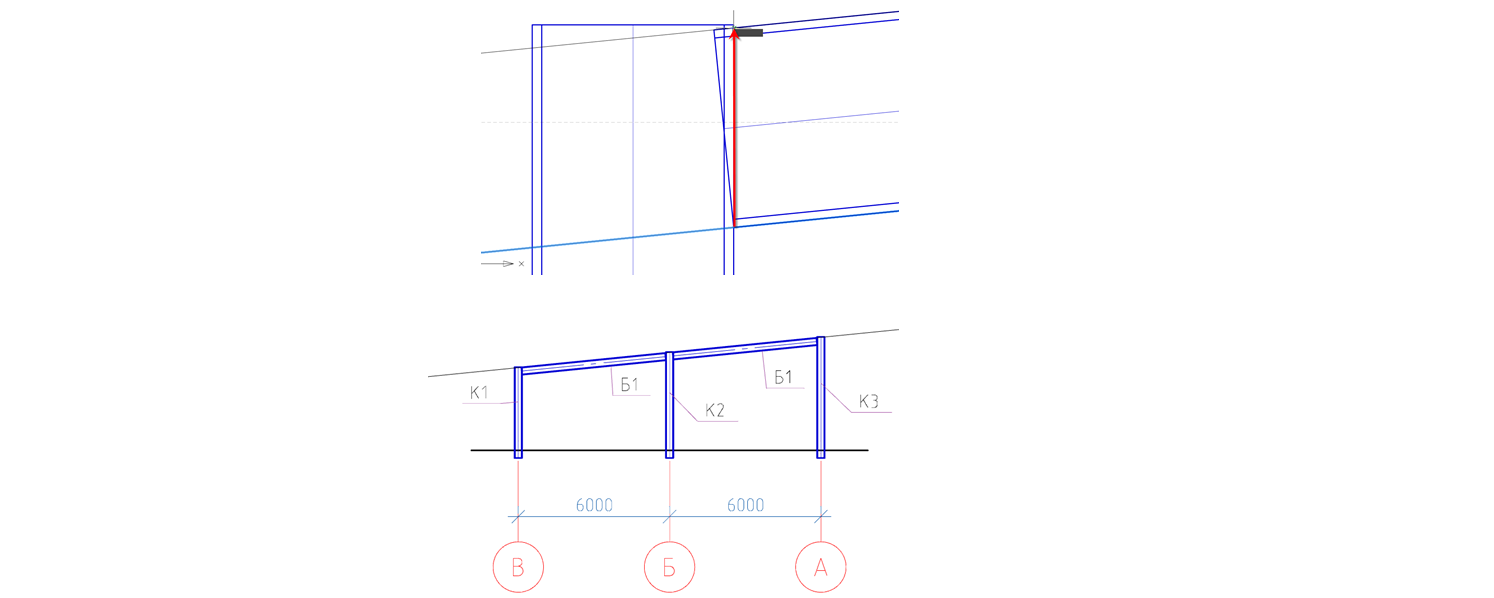

9.19. Переместим вспомогательную линию до верхней полки балки Б1.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 35

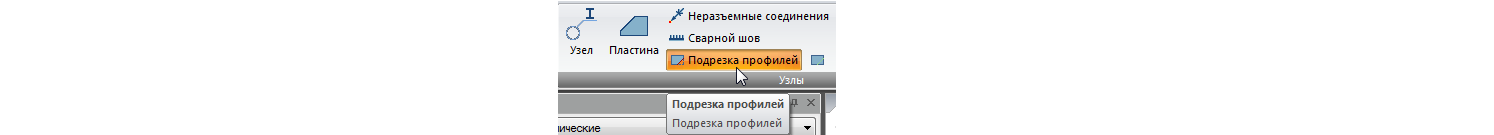

9.20. Выполним подрезку верха колонн, для этого вызовем команду Подрезка профилей.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 36

9.21. Укажем в качестве контура подрезки вспомогательную линию.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 37

9.22. Нажимаем Enter  и указываем курсором место подрезки верха колонн. Нажатием левой кнопки мыши производим подрезку.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 38

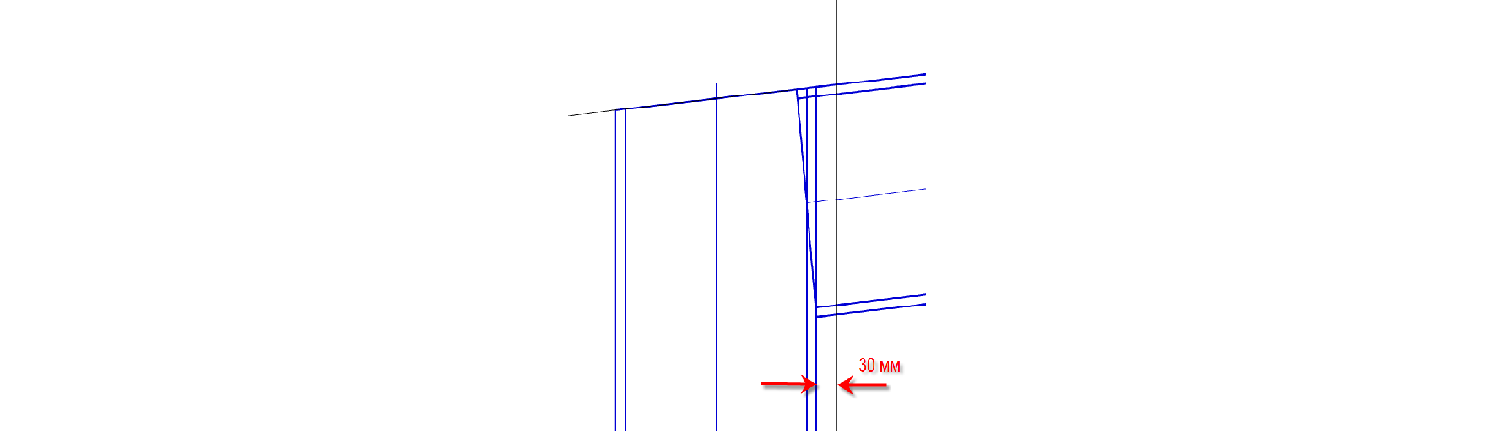

9.23. Создадим вспомогательные линии (см. п. 9.14) для подрезки балок.

Вспомогательные линии сделаем с отступом от края колонны на 30мм.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 39

9.24. Выполним подрезку балок Б1, для этого вызовем команду Подрезка профилей.

9.25 Укажем в качестве контура подрезки вертикальную вспомогательную линию.

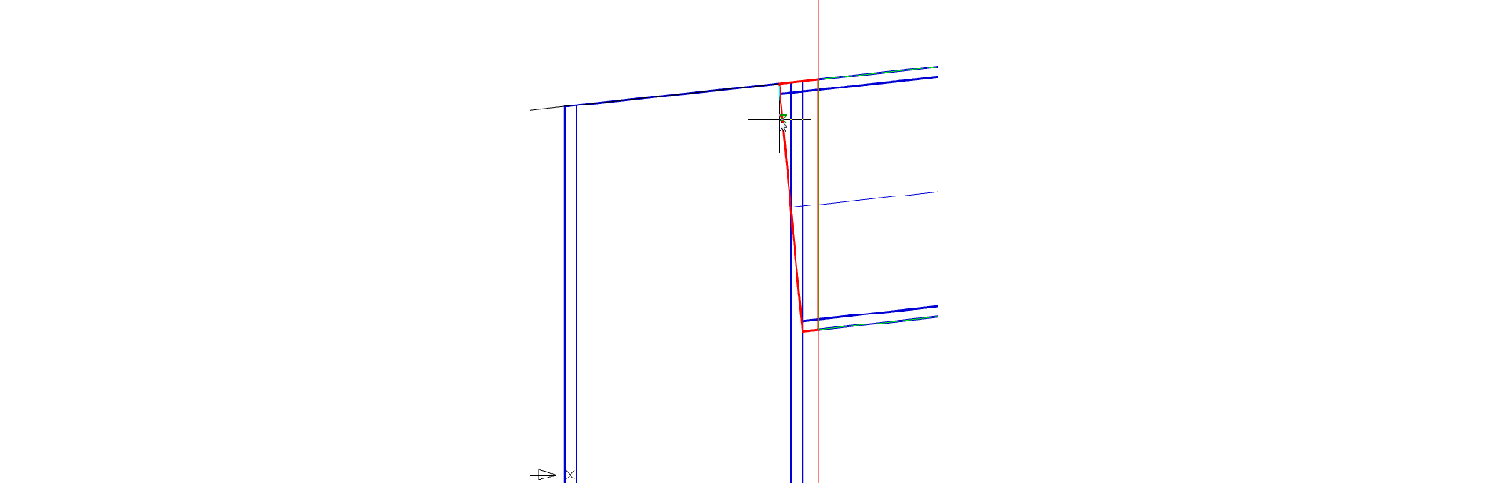

9.26. Нажимаем Enter и  указываем курсором место подрезки балки. Нажатием левой кнопки мыши производим подрезку.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 40

9.27. После выполнения подрезок балок Б1 удалим вспомогательные линии.

9.28. Покажем на разрезе прогоны, для этого вызовем команду Балка, затем в появившемся окне диалога зададим необходимые параметры.

  • Во вкладке Ведомость элементов выбираем тип конструктивного элемента Прогоны.
  • Выбираем ранее созданную марку Пр1.
  • Вид – «сечение». Главные центральные оси — снимаем галочку.
  • Отображение — «полное».
  • Во вкладке Геометрия оставляем без изменений (указать на чертеже).
  • Во вкладке Смещение осей устанавливаем (низ по левому углу).

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 41

  • Во вкладке Поворот оставляем без изменений (поворот «0»).
  • Во вкладке Маркировка убираем обозначение (нет).
  • Во вкладке Ведомость элементов должна быть снята галочка Включать в спецификацию.

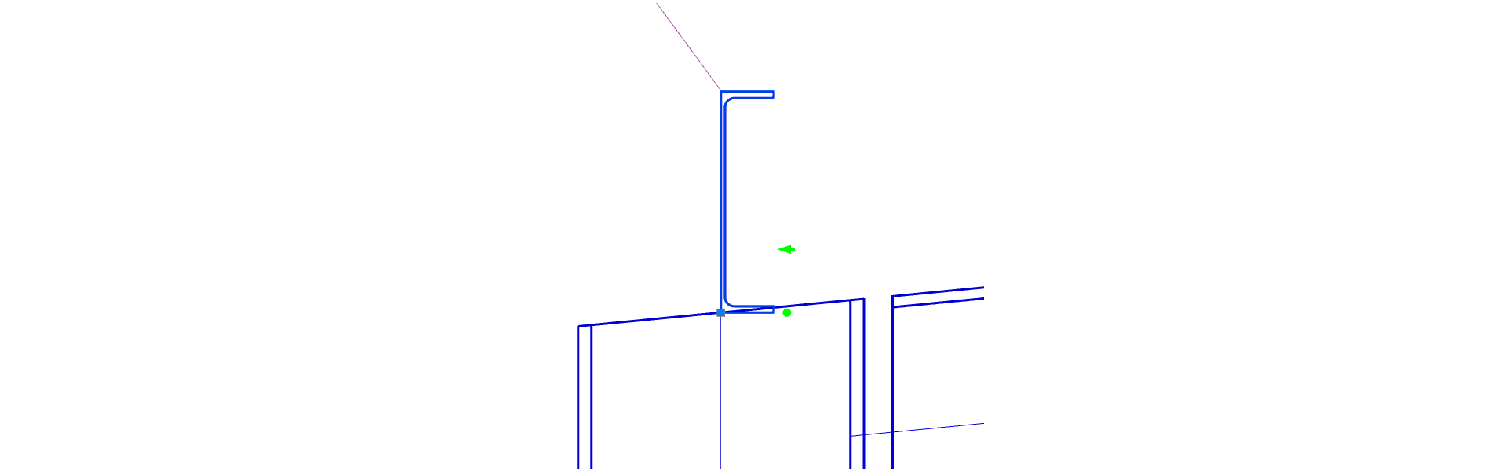

9.29. Установив все параметры, нажимаем ОК и размещаем прогон по оси «В»

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 42

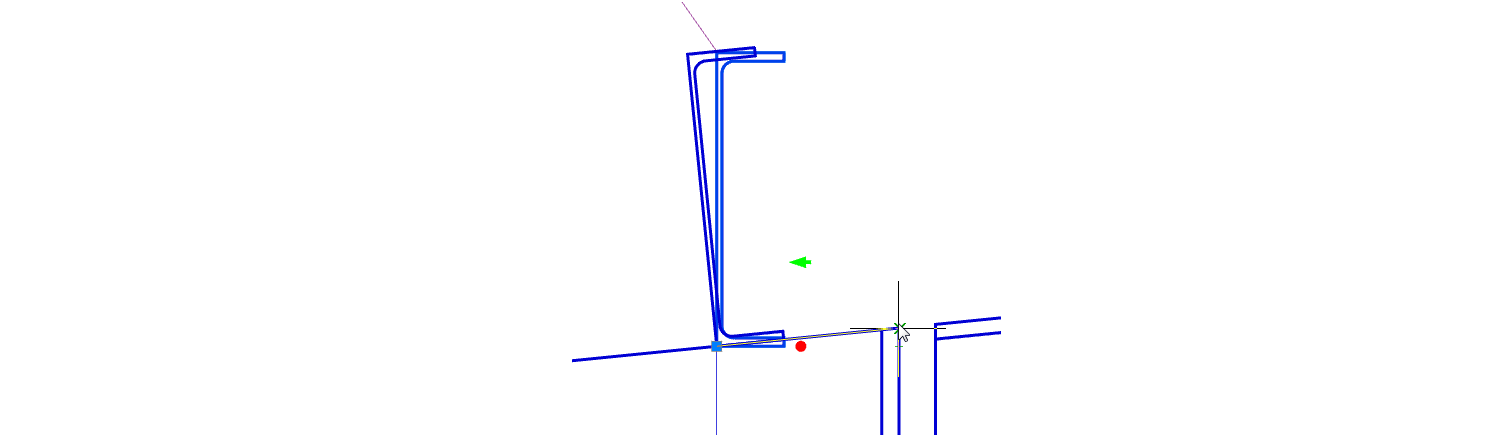

9.30. Изменим положение прогона с помощью ручки поворота.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 43

9.31. Скопируем прогон по уклону с шагом 1500 мм.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 44

9.32. С помощью инструментов СПДС установим гребенчатую выноску на прогоны

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 45

9.33. Покажем на разрезе распорки, для этого вызовем команду Балка, затем в появившемся окне диалога зададим необходимые параметры.

  • Во вкладке Ведомость элементов выбираем тип конструктивного элемента Распорки.
  • Выбираем ранее созданную марку РР1.
  • Вид – «сечение». Главные центральные оси — снимаем галочку
  • Отображение — «полное».
  • Во вкладке Геометрия оставляем без изменений (указать на чертеже).
  • Во вкладке Смещение осей устанавливаем (по центру).
  • Во вкладке Поворот оставляем без изменений (поворот «0»).
  • Во вкладке Маркировка убираем обозначение (нет).
  • Во вкладке Ведомость элементов должна быть снята галочка Включать в спецификацию.

9.34. Установив все параметры, нажимаем ОК и размещаем распорки по осям «А-Б-В». Распорки располагаем на 150 мм ниже верха колонн.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 46

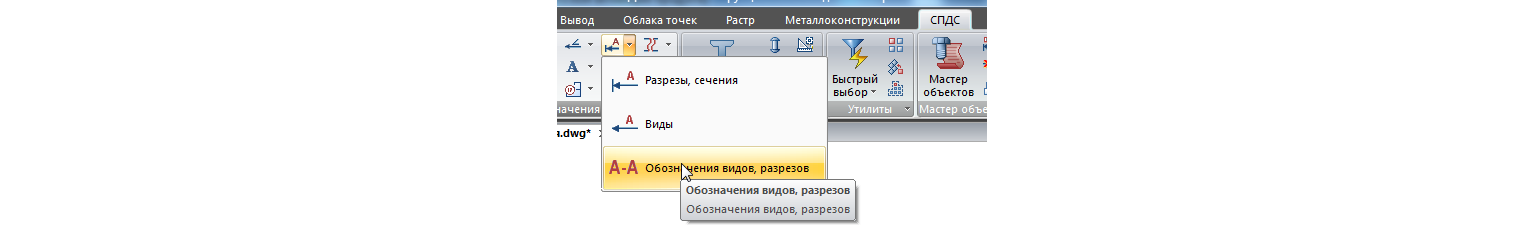

9.35. Поставим обозначение «1-1» для разреза, для этого вызовем команду Обозначения видов, разрезов

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 47

9.36. В появившимся окне вводим номер «1-1», далее нажимаем ОК и размещаем обозначение сверху чертежа.

Тест-драйв nanoCAD СПДС Металлоконструкции 1.2. Часть 2 - 48

В следующей части мы разберём, как создавать продольный разрез.
