Мощный недорогой электровелосипед своими руками

в 13:54, , рубрики: diy или сделай сам, сделай сам, транспорт, электровелосипед, электротранспорт

Мощный недорогой электровелосипед своими руками - 1

Однажды, еще будучи обычным деревенским школьником, в автомобильном журнале я увидел небольшую заметку о электровелосипеде, построенным каким-то иностранным энтузиастом, и который умел разгоняться до 40 км/ч и имел запас хода в 70 километров. После этой небольшой заметки я бросил безуспешные попытки завести старый двигатель от бензопилы Дружба и понял, что будущее наступило. На дворе было начало двухтысячных.

Потом была учеба в ВУЗе, и первая постоянная работа. Работа была не ахти какая, 4-хдневка сменялась трехдневкой, времени было много, а денег мало, и мысли потихоньку снова возвращались к идее построить электровелосипед. Интернет был мне не так доступен как сейчас, да и он, интернет, не был завален таким количеством информации по самодельному и не очень самодельному электротранспорту, не было такого количества всевозможных комплектующих. И в голове рождались сумасшедшие идеи и фантастические конструкции из болгарок, электрорубанков, стартеров… Помню даже была идея разместить на ободе неодимовые магниты, а на перьях с двух сторон от колеса электромагниты.

Невоплощенная мысль то забывалась, то разгоралась с новой силой, но потребовалось еще лет 10 для того, чтобы она начала превращаться в реальность.

Я не пошел стандартным для многих путем — купить готовый набор и установить его на велосипед. Во-первых, потому, что не готов был тратить значительные суммы на покупку комплекта, а во-вторых, это бы точно не удовлетворило жажды конструирования и созидания. Вообще, я изначально поставил цель построить велосипед мощностью под 1 квт с бюджетом 10 000р. Вполне амбициозная цель.

Итак, на тот момент у меня уже был «горный» велосипед Forward Sporting 103, тяжелый, стальной, с зубастым протектором, он хорошо ехал по любому бездорожью, даже по булыжникам на обочине трассы, но очень плохо ездил по гладкому асфальту, издавая почти самолетное жужжание, нарастающее с ростом скорости, протектор покрышек очень быстро съедал накат. Но он верой и правдой служит уже больше 10 лет. Конечно, это идеальный вариант для электрификации).

Из одного полезного сайта про электротранспорт узнал, что автомобильный генератор, оказывается, прекрасно работает в режиме мотора с дешевыми китайскими контроллерами для мотор-колес. В гараже как раз валялся генератор на 80 ампер от вазовской классики. Карты сошлись, старая мечта вспыхнула с новой силой, и я понял, что пора!

Тут же с одного китайского интернет-магазина были заказаны:

  1. Аккумуляторы 18650 – 2.6 а*ч, 40 шт
  2. Плата балансировки и защиты – 1шт
  3. Безсенсорный контроллер для электросамокатов на 1 квт номинальной мощности
  4. Вольт-, ампер-, ваттметр с вынесенным шунтом
  5. DC-DC преобразователь, умеющий делать из 60вольт 12

На местном базаре были куплены:

  1. Трещотка (вместе с задней осью)
  2. Цепь велосипедная
  3. Звездочка на 10 зубов от веломотора F50

В гараже были найдены звездочка от велосипеда передняя – на 48 зубов, задняя на 22 зуба, куски прямоугольных труб, болты, гайки, провода, изолента и прочая мелочь.

Изначально было решено пожертвовать рекуперацией в пользу сохранения наката и легкого педального хода, считаю эту функцию более полезной в плане увеличения пробега. Передняя звездочка от советского велосипеда теперь стала задней звездой электробайка. Левый фривил не нашел, поэтому обычная правая трещетка была переделана на левое вращение – с помощью бормашинки и алмазной шарошки были переделаны посадочные места собачек, а сами собачки развернуты в другую сторону.

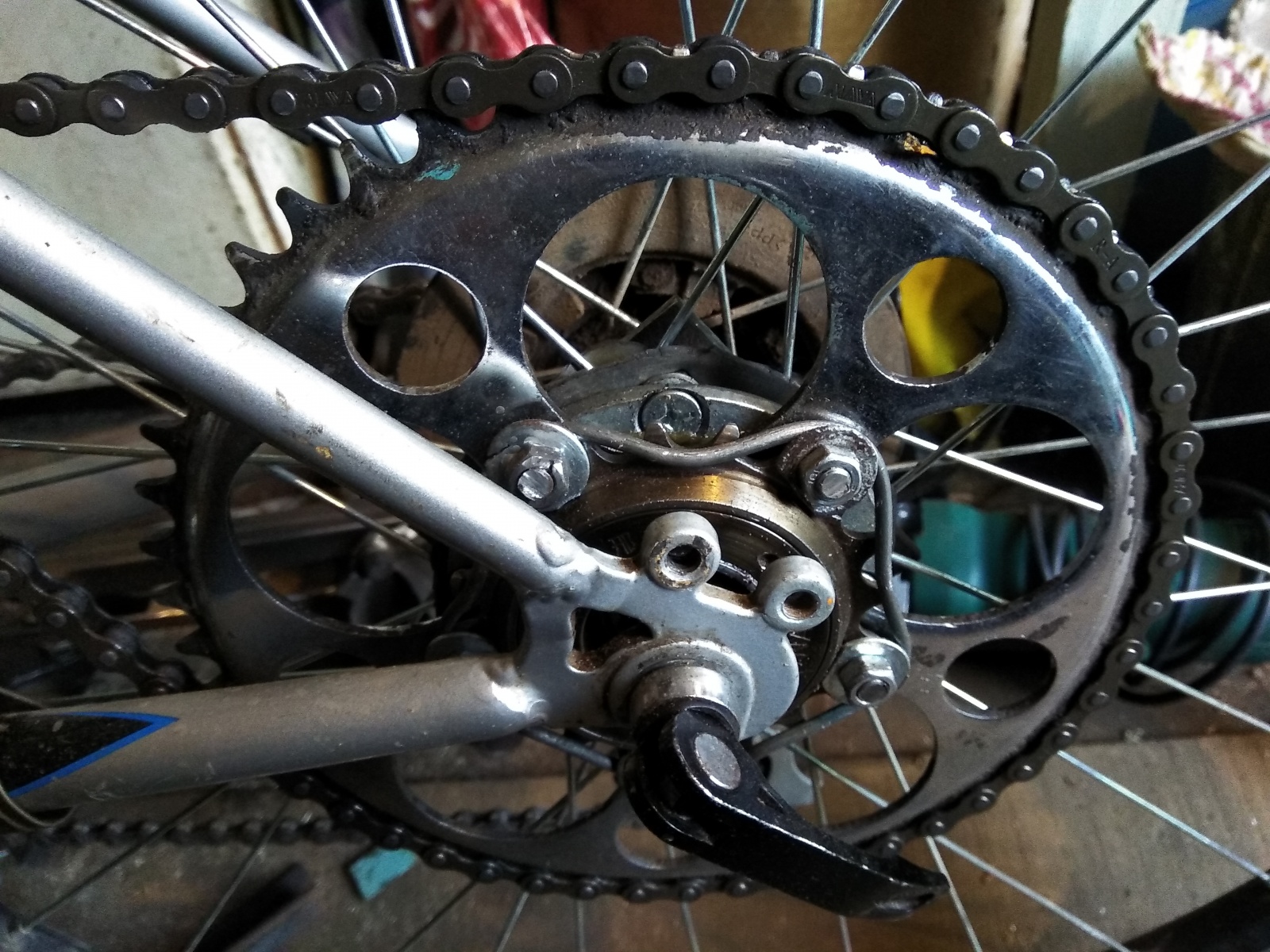

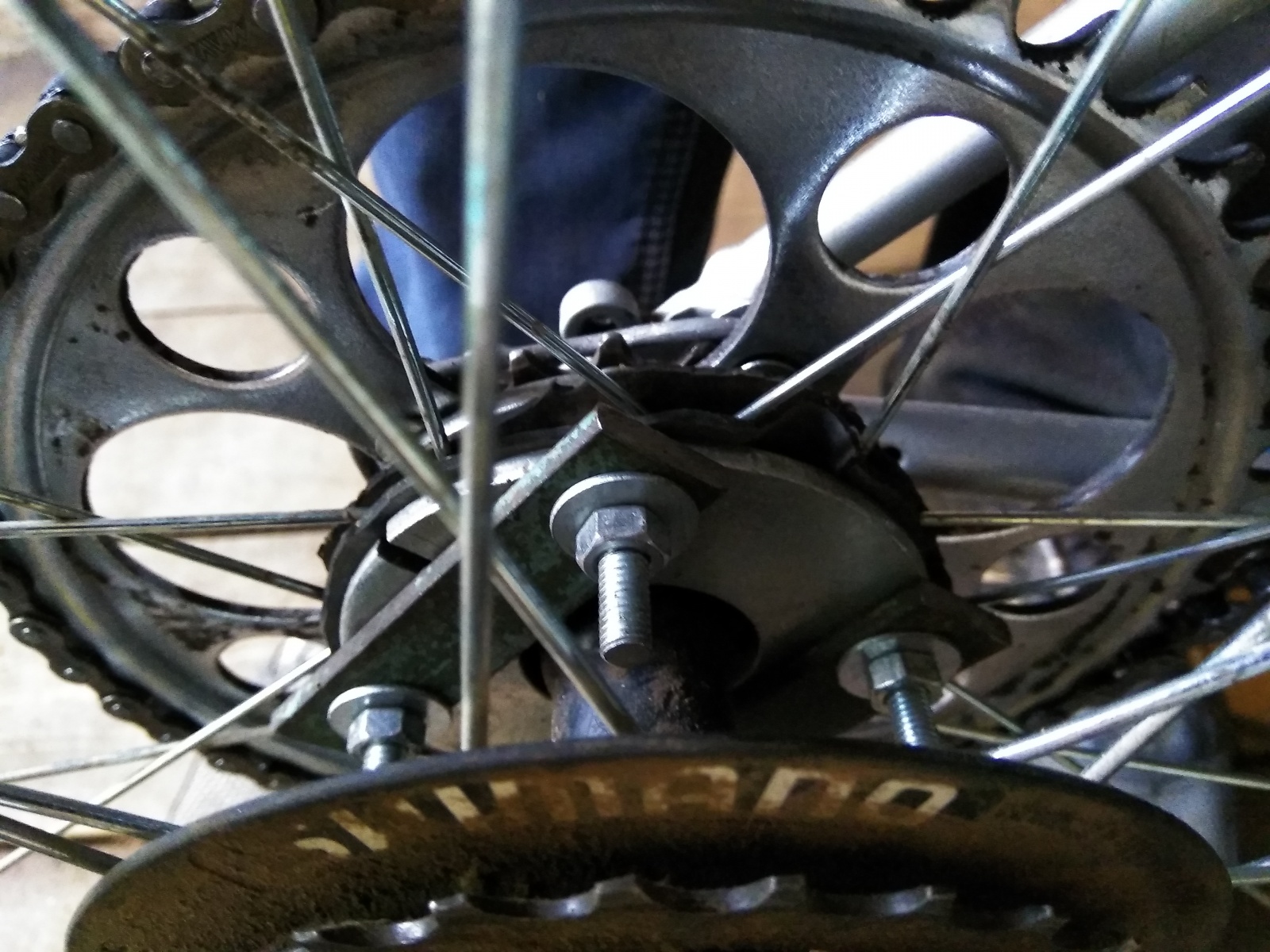

Корпус трещотки немного расточен для посадки на левую сторону колеса, туда, где барабан колеса выходит за пределы фланца. У многих велосипедов без дисковых тормозов там достаточно места для установки такого самодельного фривила. У 48 зубовой звездочки была отрезана педаль, и средняя часть была выпилена болгаркой. Звезда соединена с трещоткой винтами с гайками. Вся эта конструкция крепится к колесу как задняя звездочка любого бензодырчика – длинными болтами через спицы и резиновые прокладки, изнутри в межспицевое пространство колеса вставляются полушайбы и все сжимается, крепко обхватывая с двух сторон фланец колеса.

Мощный недорогой электровелосипед своими руками - 2

Мощный недорогой электровелосипед своими руками - 3

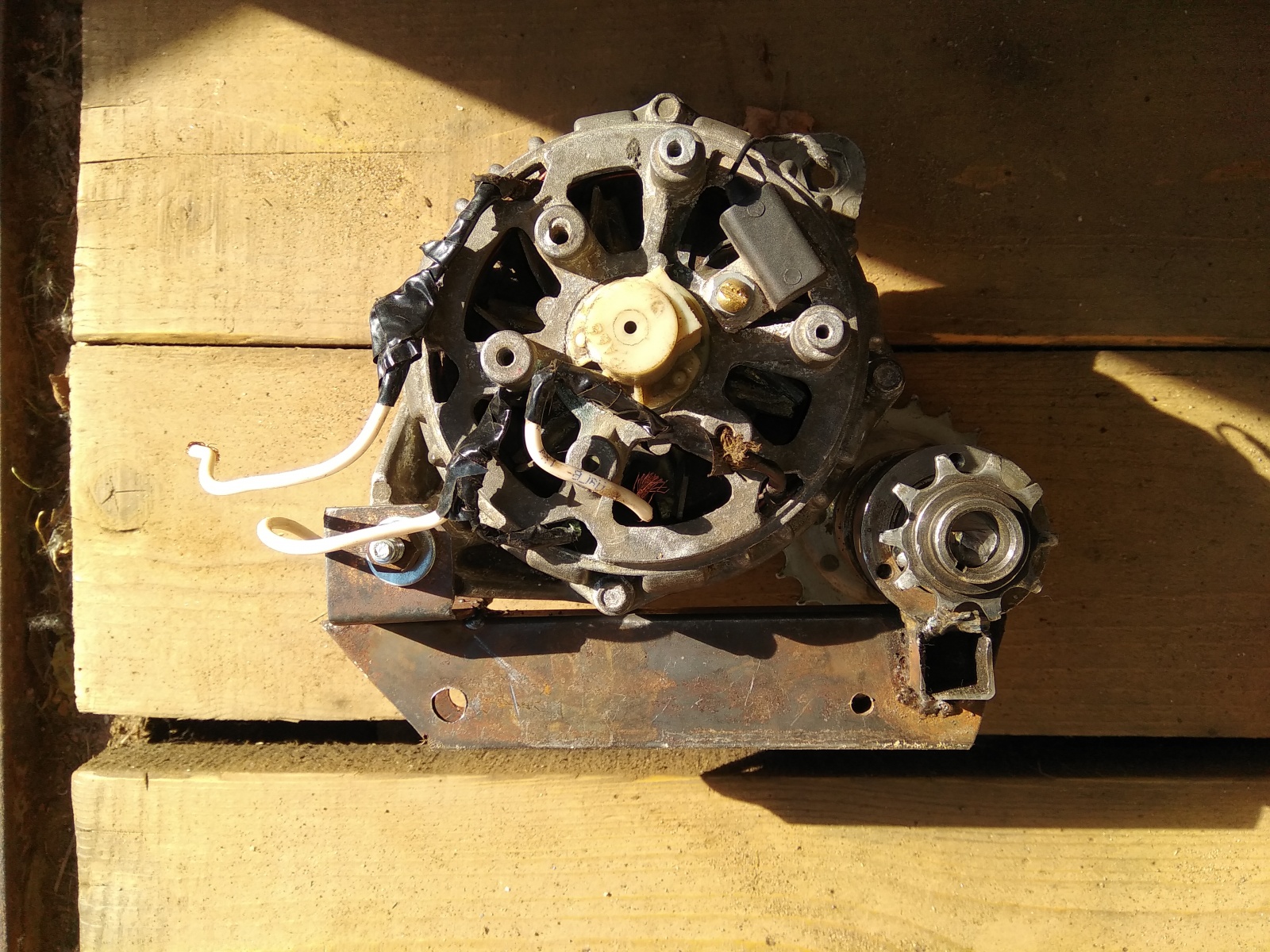

На вал генератора нужно установить звездочку на 10 зубов, для этого я приварил ее к гайке, которая раньше крепила шкив генератора. Гайка навинчивается на вал генератора, и сверлится насквозь вместе с валом и в получившееся отверстие вставляется длинный винт м6 с гайкой на конце.

Звездочки от веломотора пришлось немного обточить бормашиной – их зубья расчитаны на более широкую цепь.

Передаточного отношения 10/48 не хватит для резвого старта, будет чрезмерное потребление энергии, я это на тот момент уже прекрасно понимал. Требуется повысить передаточное число. Готового редуктора я не нашел, различные решения на основе редукторов дрелей/болгарок отмел сразу, хоть и мощности они передают сопоставимые, но эти мощности получаются за счет высоких оборотов, мне же требовалось передавать большой крутящий момент при сравнительно низких — до 3 тыс. в минуту – оборотах.

Поэтому было решено сделать промежуточный вал.

Изначально планируемая компоновка с мотором над задним колесом была отметена. Не хотелось терять возможность возить какой-нибудь багаж, ну или закрепить там детское кресло. Нужно было разместить все в треугольнике рамы. После многочисленных примерок была изготовлена рама для двигателя и промежуточного вала.

Мощный недорогой электровелосипед своими руками - 4

Мощный недорогой электровелосипед своими руками - 5

Промежуточный вал, изготовленный из строительной шпильки, вращается в двух подшипниках, и передает вращение с правой стороны рамы на левую. Звездочки крепятся так же как на валу мотора – они приварены к гайкам, зашплинтованным на валу винтами м6.

Общее передаточное число получилось 10.56. На этом с механической частью пожалуй все.

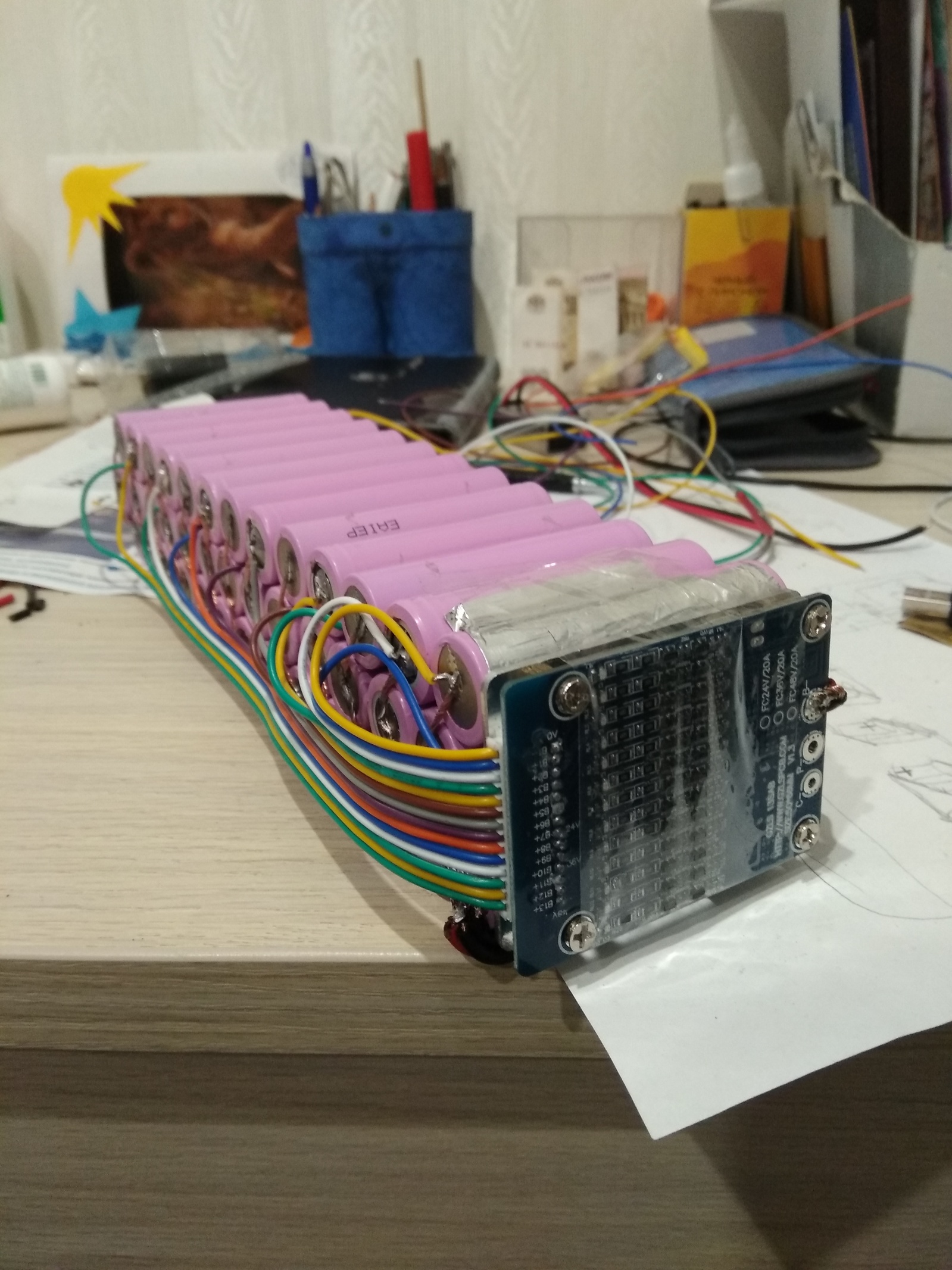

Батарея имеет конфигурацию 13S3P- 48 вольт и емкость 7.8а*ч, собрана из 39 банок 18650.
Банки спаяны паяльником 60 вт кратковременными касаниями. В процессе одна банка зашипела – то ли перегрел, то ли в газовый клапан попала паяльная кислота, благо акумов было 40 штук, а потребовалось 39.

Мощный недорогой электровелосипед своими руками - 6

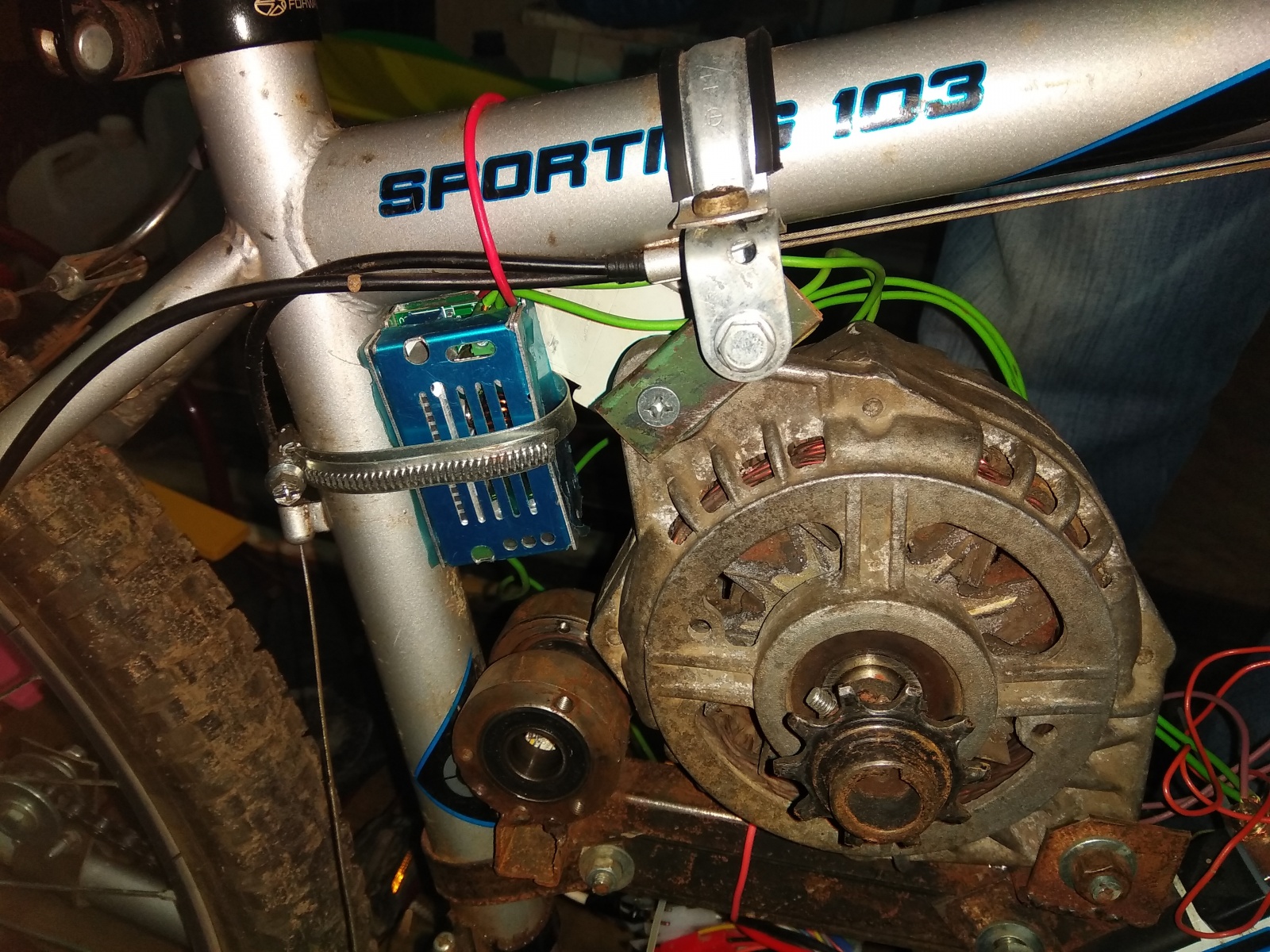

Электрическая часть отличается от классического электровелосипеда необходимостью постоянного питания якоря генератора — ведь мой мотор, в отличие от готового мотор-колеса, не имеет постоянных магнитов. Задачу понижения батарейного напряжения до требуемого якорю, выполняет понижающий DC-DC преобразователь, который переваривает до 60 вольт входного и выдает регулируемое выходное напряжение.

Мощный недорогой электровелосипед своими руками - 7

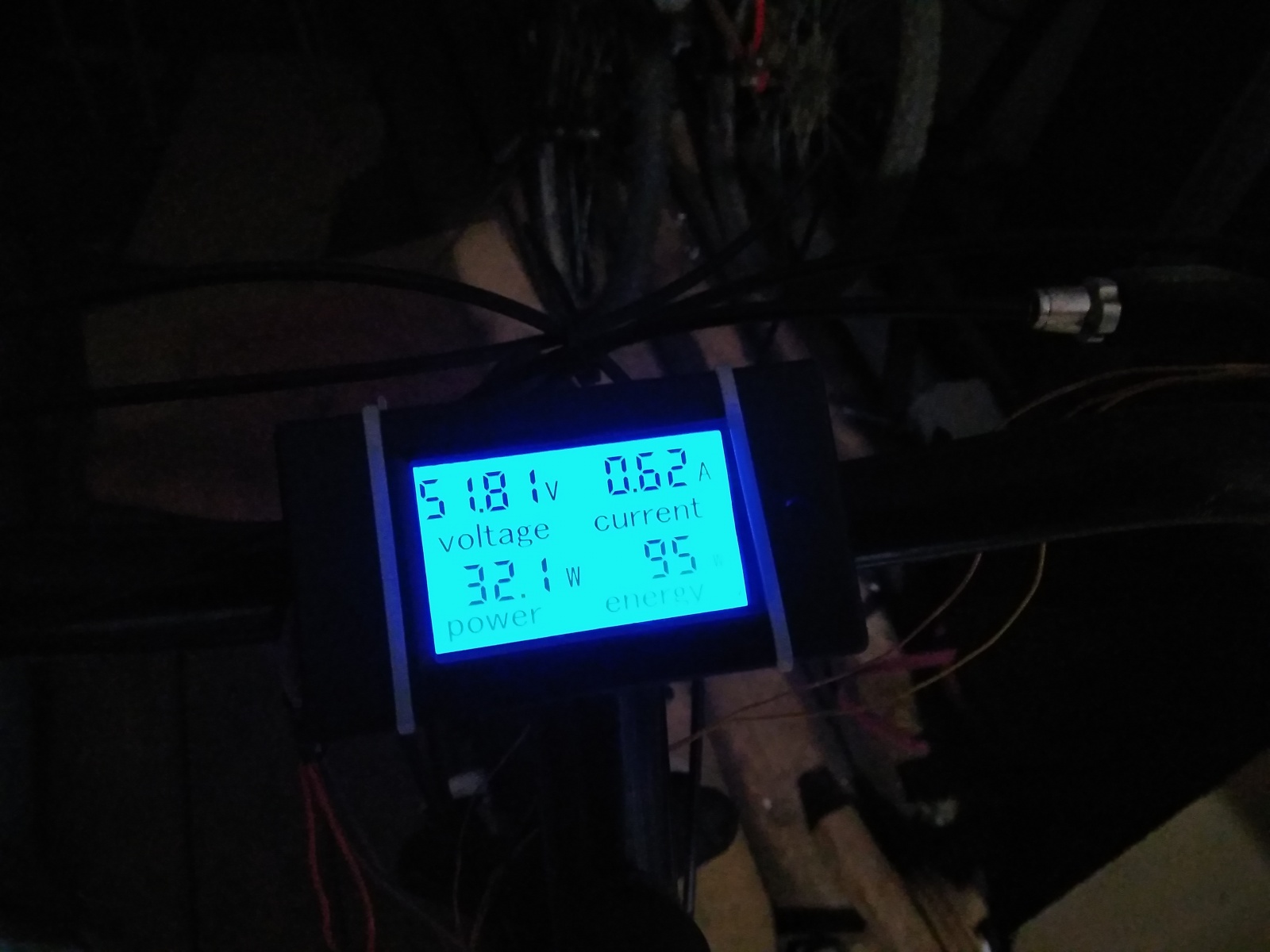

В остальном ничего необычного – батарея, контроллер, ручка газа в виде переменного резистора даже пока без возврата в исходное положение)…. Китайский ваттметр с синей подсветкой в качестве бортового компьютера для контроля разряда батареи….

Мощный недорогой электровелосипед своими руками - 8

Но, несмотря на то, что это все больше похоже на самоходную бомбу, это поехало, и поехало весьма неплохо. С моим весом 75 кг в первую выездку удалось разогнаться до 37,7км/ч. Ускорение получилось весьма резвое, максималка тоже устраивает. Запас хода получился небольшой — в смешанном цикле с резвыми разгонами до максималки и ездой внатяг с небольшой скоростью вокруг гаража удалось выжать 10 км без помощи педалями, впрочем для батареи это был только первый цикл заряд – разряд. Ваттметр показал 350 с чем то ватт-часов, и напряжение 40 вольт в конце цикла.

Какие выявились недостатки? Ясно, что все провода надо собрать в жгуты, это пока еще только стенд для ходовых испытаний. Цепь в первичной передаче весьма шумит, требует натяжителя-успокоителя, но скорее всего буду переделывать на зубчатый ремень. Нужна ручка газа – в планах сделать в виде курка, с концевиком, запитывающим якорь только в момент нажатия. И целого отдельного исследования требует возможность регулирования мотора током якоря — это второй канал управления двигателем. Да, у моего двигателя нет постоянных магнитов, зато есть электромагнит, индукцию которого мы можем менять в широких пределах. Преимущество ли это? Не знаю. Ведь якорь требует дополнительной электрической мощности 30-50 вт. Зато, не меняя передаточного числа механической трансмиссии, мы можем менять характеристику мотора в широчайших пределах. Повышение тока на якоре снижает обороты, но повышает крутящий момент, понижение же — наоборот, повышает обороты, но понижает момент. Может быть, получится оптимально настроить его под свою конфигурацию «железа»? Или как вариант вывести регулятор на руль и получить этакую электронную коробку передач – на разгоне и на подъемах повышать тягу, а на прямых участках и больших скоростях повышать обороты, таким образом выжимая из своей конфигурации максимум?.. У кого есть мысли, как можно всесторонне исследовать эту тему? Сейчас думаю над методологией.

Немного о зарядном устройстве. Моя батарея требует зарядного напряжения 54 в при токе до 3 ампер. Для зарядки был приобретен регулируемый повышающий DC-DC преобразователь – вход от 12 до 50 вольт, выход от 12 до 60.

Мощный недорогой электровелосипед своими руками - 9

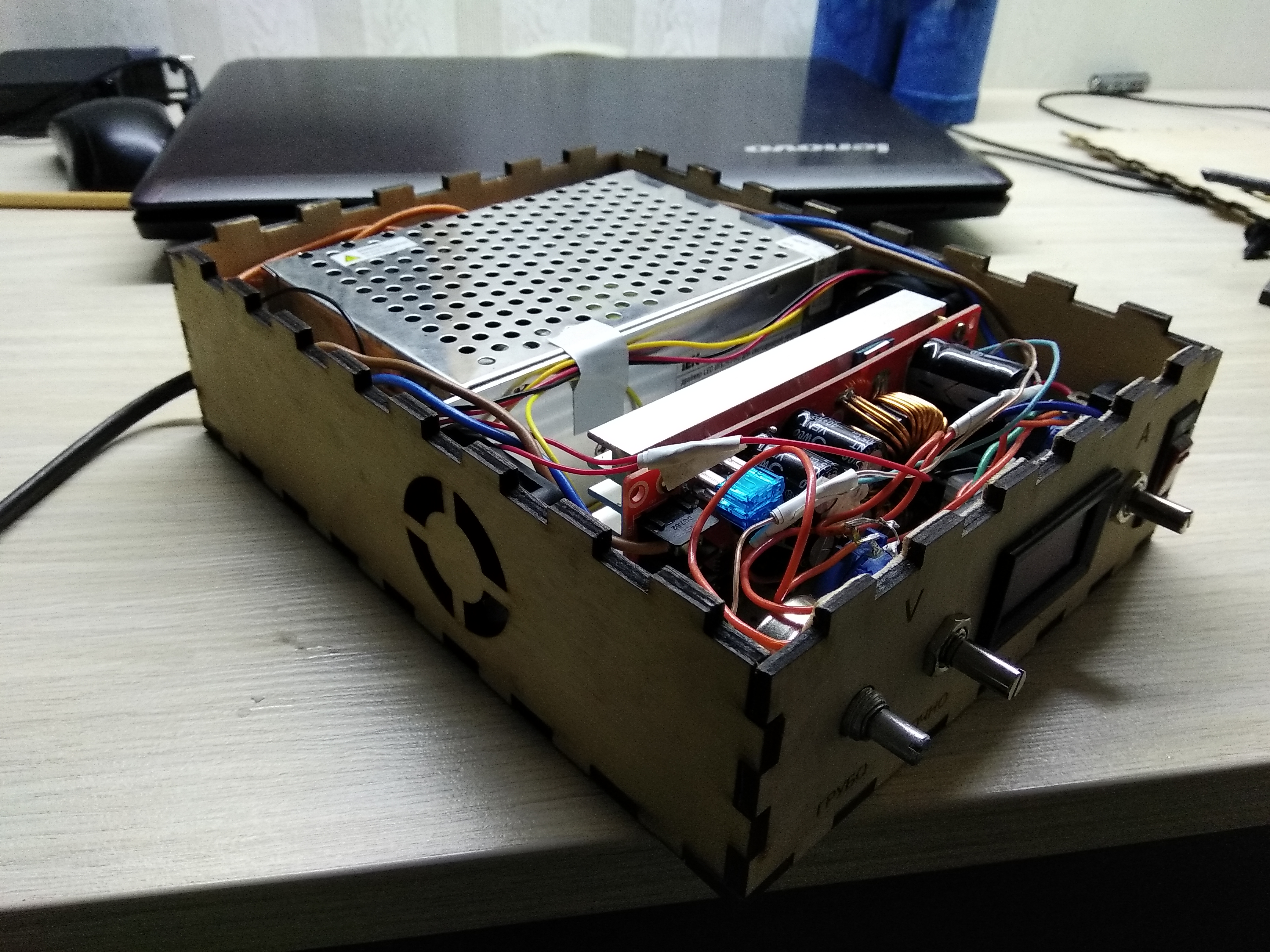

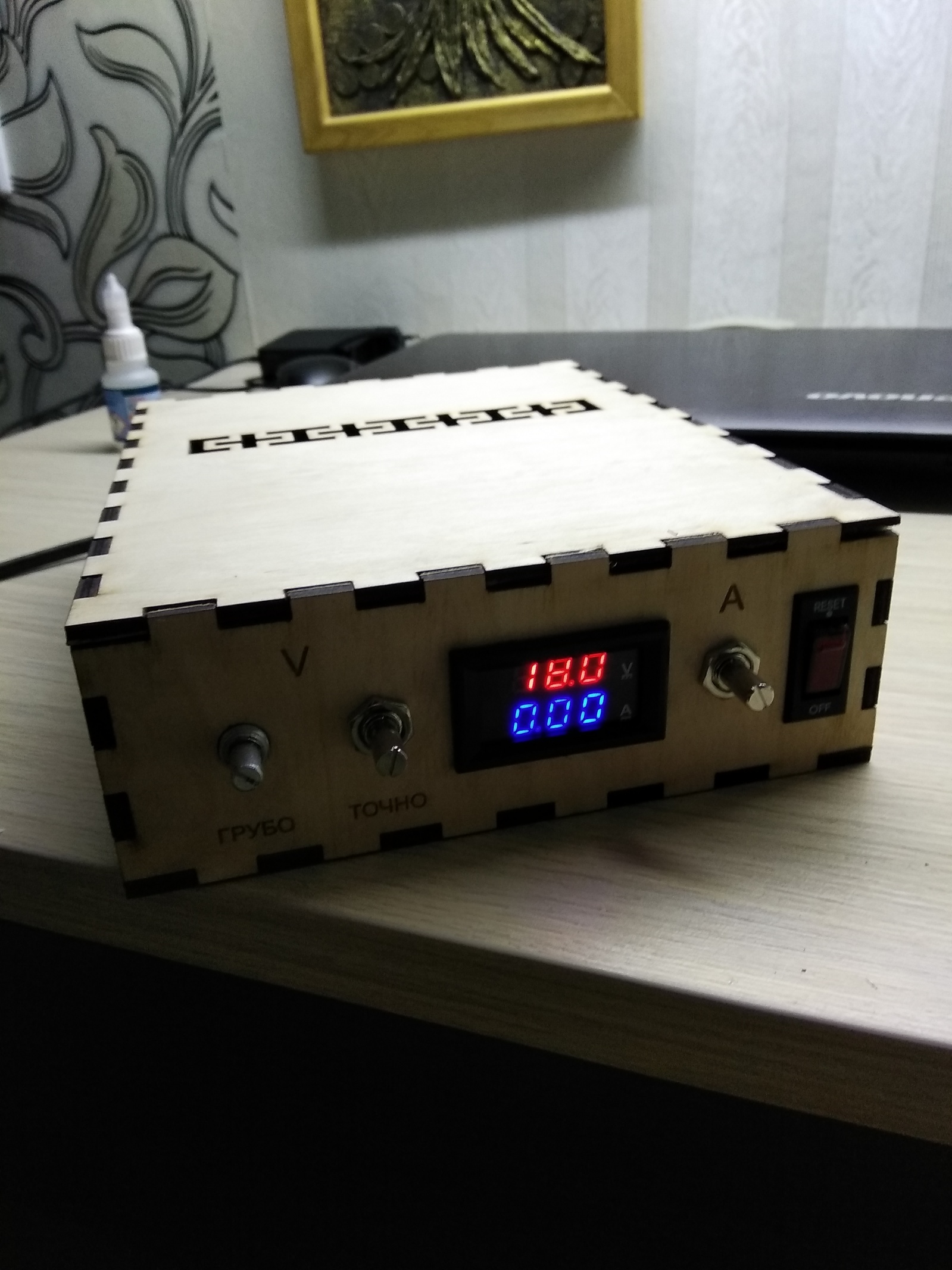

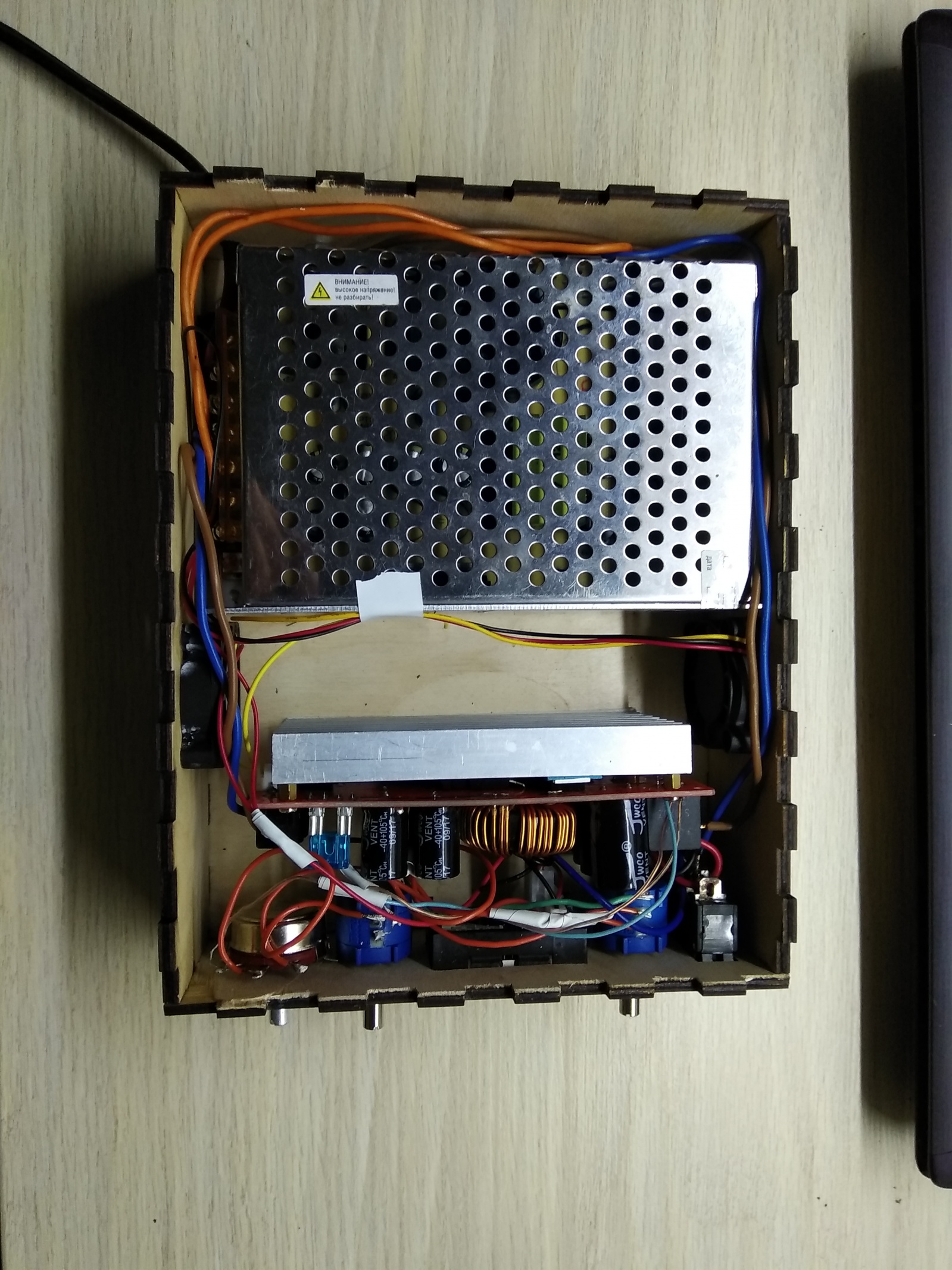

Ему на вход подается 12 вольт выпрямленного напряжения от блока питания для светодиодных лент. Этот блок питания может выдавать до 12 ампер. Все собрано в корпусе из фанеры, сделанном на самодельном лазерном резаке, снабжено регуляторами тока и напряжения и вольтамперметром. В корпусе установлены два кулера – один работает на вход, другой на выход воздуха, таким образом, наиболее горячие части (радиаторы) обоих электронных блоков постоянно обдуваются. Зарядное устройство используется также для периодической подзарядки автомобильного аккумулятора. Весьма полезная в хозяйстве вещь получилась!

Мощный недорогой электровелосипед своими руками - 10

Мощный недорогой электровелосипед своими руками - 11

Мощный недорогой электровелосипед своими руками - 12

Доволен ли я результатом – более чем! Ведь при таких характеристиках удалось получить работоспособный аппарат с неплохими характеристиками с бюджетом меньше 10 000р!

Подобной компоновки я нигде на просторах интернета не встречал. Но она дает возможность каждому самодельщику за совсем небольшие деньги получить вполне неплохой электротранспорт, превосходящий по характеристикам, как мне кажется, многие серийные образцы, прикоснуться к этому увлекательному и, безусловно, прогрессивному направлению развития техники, получить радость творчества и незабываемое ощущение от езды на электротяге…
