Привет читающим! Этой статьей я постараюсь описать весь путь установки планшета на андроиде в качестве магнитолы в автомобиль mazda мх5. Начиная от закупки комплектующих и заканчивая программной частью – в общем полный полный набор с кучей фото, видео и текста. Я проделал эту работу и постарался описать всё так, что бы это мог повторить каждый!

И вы сможете завтракать в пробках с ютубом

Установка Android планшета NEXUS 7 2013 вместо магнитолы в Mazda MX-5 – часть 1-2 - 1

В этой увлекательной статье мы коснемся и заказа электроники из-за границы, и настройке необычных устройств и совместимости авто с планшетом и настройке андроида со скриптами и измененным интерфейсом для жизни в автомобиле.

Выбор комплектующих

Основой проекта конечно является планшет. Я выбрал именно нексус 7 так как это довольно надежный, функциональный и при этом недорогой планшет от хорошего бренда. Далее нужно сразу определиться где мы будет закупать набор для создания мультимедиа системы. Вариантов как понимаете очень много, но я свой выбор остановил на покупке планшета в москве, а комплектующие в москве и на ebay 50/50. В принципе можной найти всё просто в Москве, но некоторые вещи на ebay дешевле раза в 2-3, а некоторые в москве очень тяжело отыскать.

Ну и пойдем по конкретному списку. Вот таким способом я подключил нексус к машине:

Установка Android планшета NEXUS 7 2013 вместо магнитолы в Mazda MX-5 – часть 1-2 - 2

Воу воу! Выглядит страшненько, но сейчас мы все это упростим )

В видео дальше показаны все компоненты, их подключение а так же установка и подключение в машине!

Либо вы можете читать дальше в текстовом виде с картинками.
Если вы посмотрели видео — вы узнали в принципе все что нужно, можете пролистать до списка компонентов с ссылками и ценами.

Итак исходя из схемы выше — красным отмечены линии по которым идет питание, серым отмечены устройства а белым просто провода и разъемы. Зеленая часть – эта то что уже есть в машине без нас.

На этой схеме:

1. Сам нексус. Имеет microusb раъем для зарядки и подключения USB хаба а так же Bluetooth для беспроводных устройств и sim для 4G интернета

Установка Android планшета NEXUS 7 2013 вместо магнитолы в Mazda MX-5 – часть 1-2 - 3

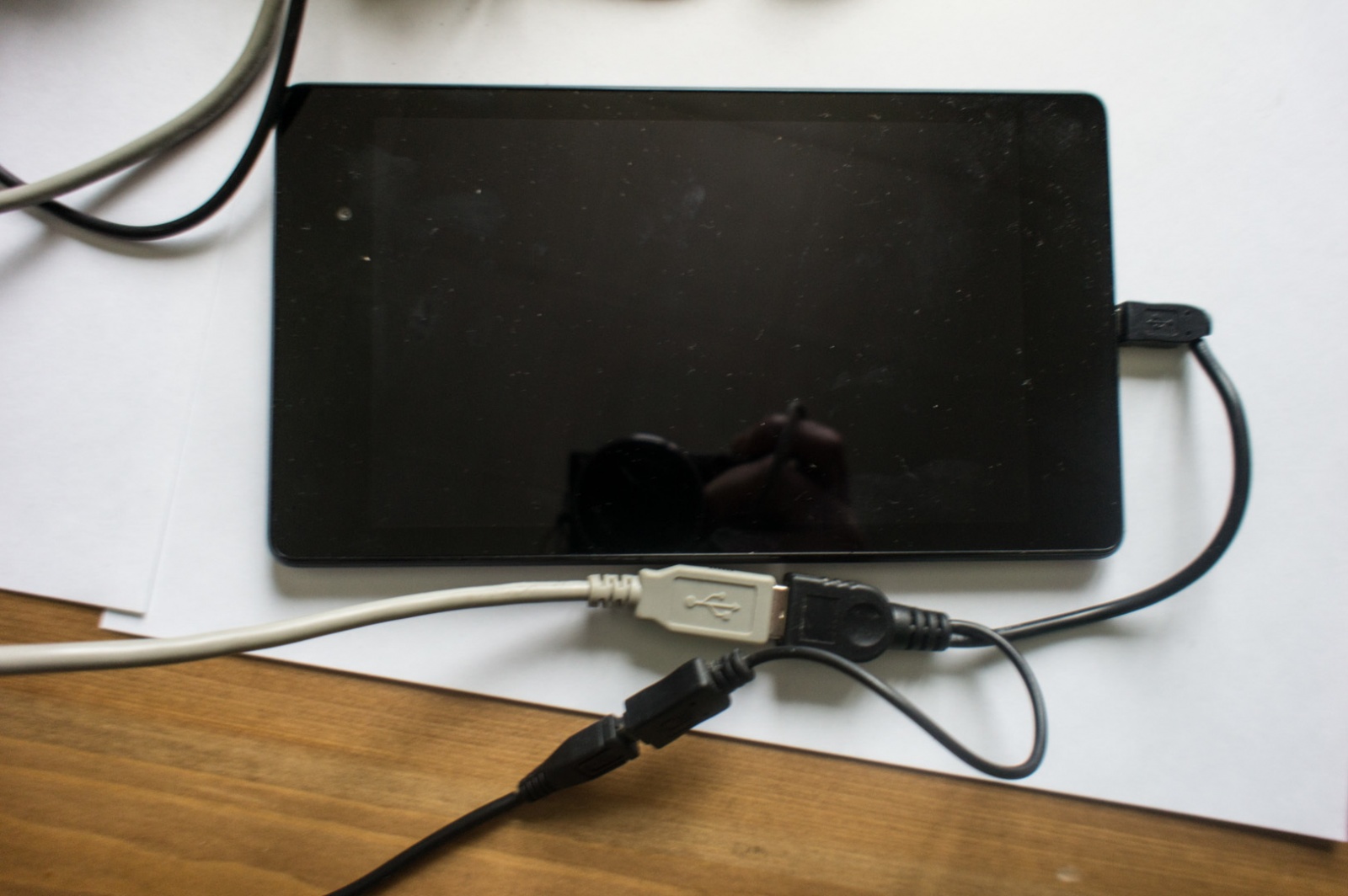

2. Разветвитель microusb на USB (данные) + microusb (питание). Он необходим для того чтобы планшет мог одновременно заряжаться от 5V питания и использовать USB OTG разъем для подключения внешних устройств. Учтите что кабель нужен специальный, на котором указано DATA + POWER и не каждый планшет может с ним корректно работать!
3. USB Hub на минимум 4 порта с внешним питанием. Внешнее питание – обязательное условие. Желательно одно должно быть 5V (это почти всегда так)

Установка Android планшета NEXUS 7 2013 вместо магнитолы в Mazda MX-5 – часть 1-2 - 4

4. Joycon EXR Модуль, с помощью которого мы сделаем рабочими кнопки на руле

Установка Android планшета NEXUS 7 2013 вместо магнитолы в Mazda MX-5 – часть 1-2 - 5

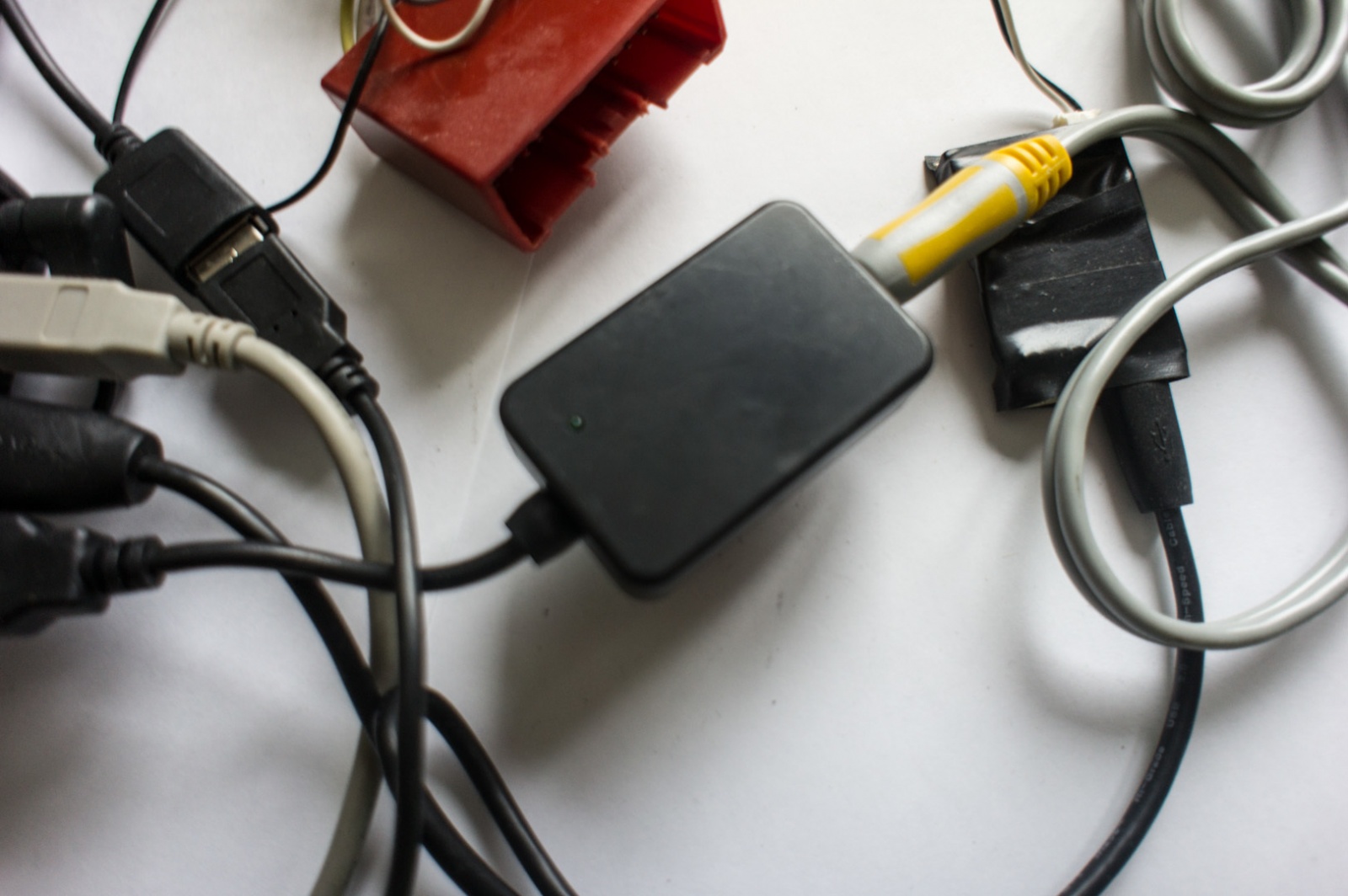

5. Внешняя звуковая карта на USB с выходом jack 3.5mm. Можно обойтись без неё, но качество звука и отсутствие шумов делает эту штуку полезной

Установка Android планшета NEXUS 7 2013 вместо магнитолы в Mazda MX-5 – часть 1-2 - 6

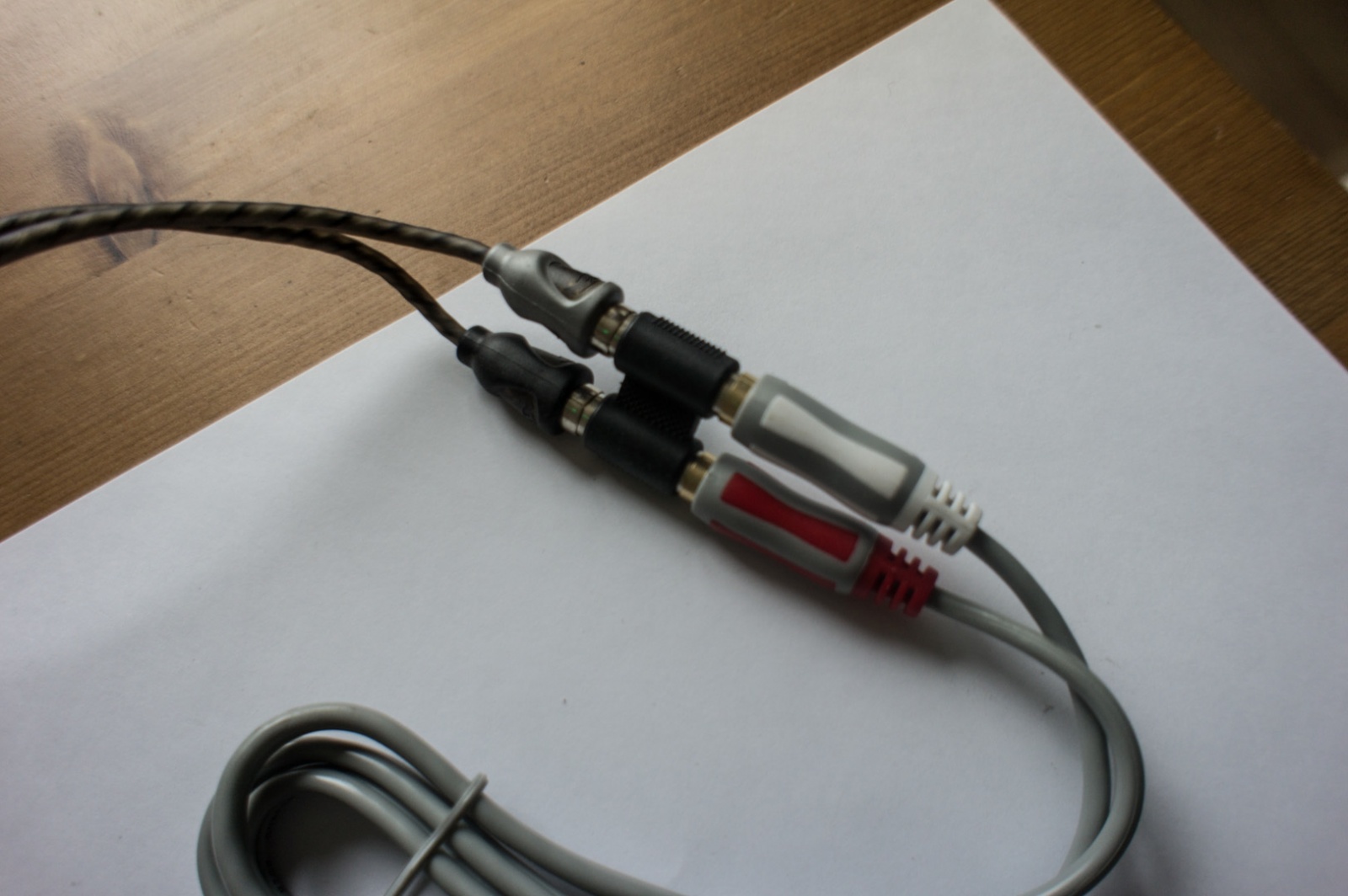

6. Jack – тюльпаны для перехода с одного провода на две пары (так провода расположены в авто) + Тюльпаны с голыми проводами на другом конце

Установка Android планшета NEXUS 7 2013 вместо магнитолы в Mazda MX-5 – часть 1-2 - 7

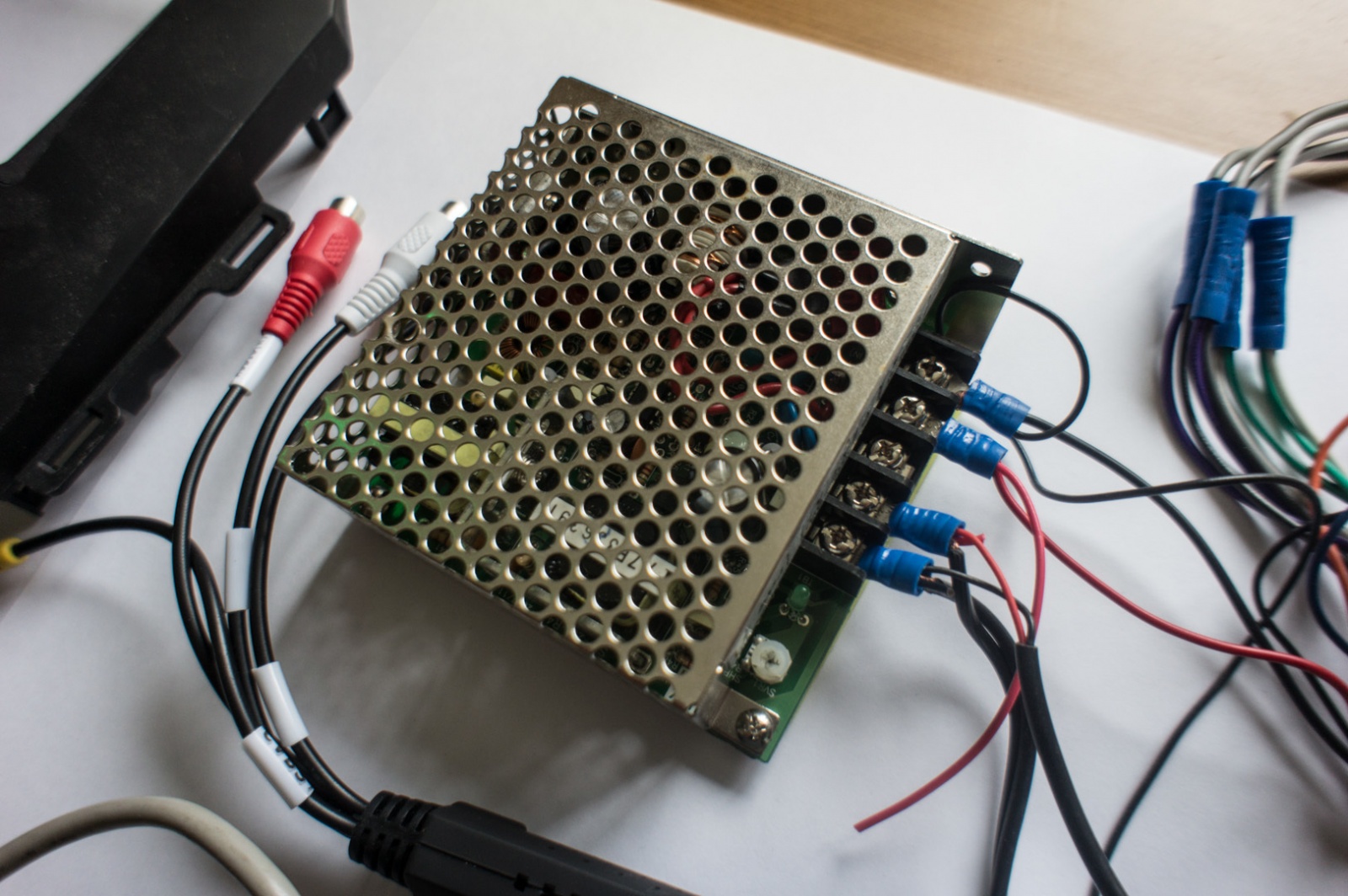

7. Преобразователь бортового питания 12V в 5V необходимые планшету для зарядки. В преобразователе вывод питания уже заботливо оформлен в виде USB гнезд. Питание забираем опять же с фишки магнитолы

Установка Android планшета NEXUS 7 2013 вместо магнитолы в Mazda MX-5 – часть 1-2 - 8

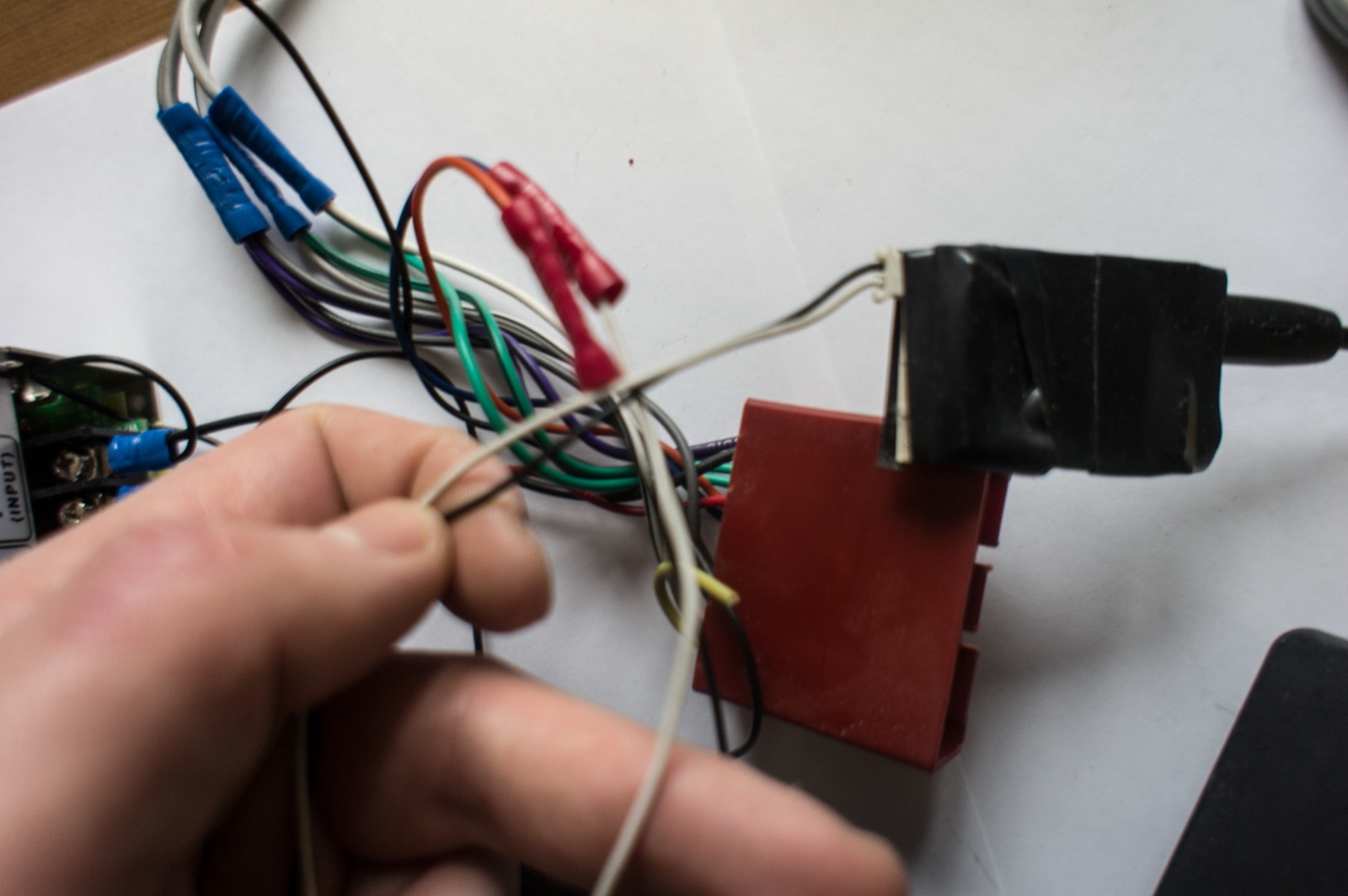

8. Сам мультимедиа штекер от мазды. С ним удобно работать, при этом не вторгаясь в проводку автомобиля и вообще система заменяется обратно на штатный проигрыватель за 10 минут!

9. Не обязательный ODBII Bluetooth адаптер для получения информации с бортового компьютера автомобиля. На андроиде есть специальный софт, который умеет с ним работать

Установка Android планшета NEXUS 7 2013 вместо магнитолы в Mazda MX-5 – часть 1-2 - 9

10. Просто флешка на 128гб

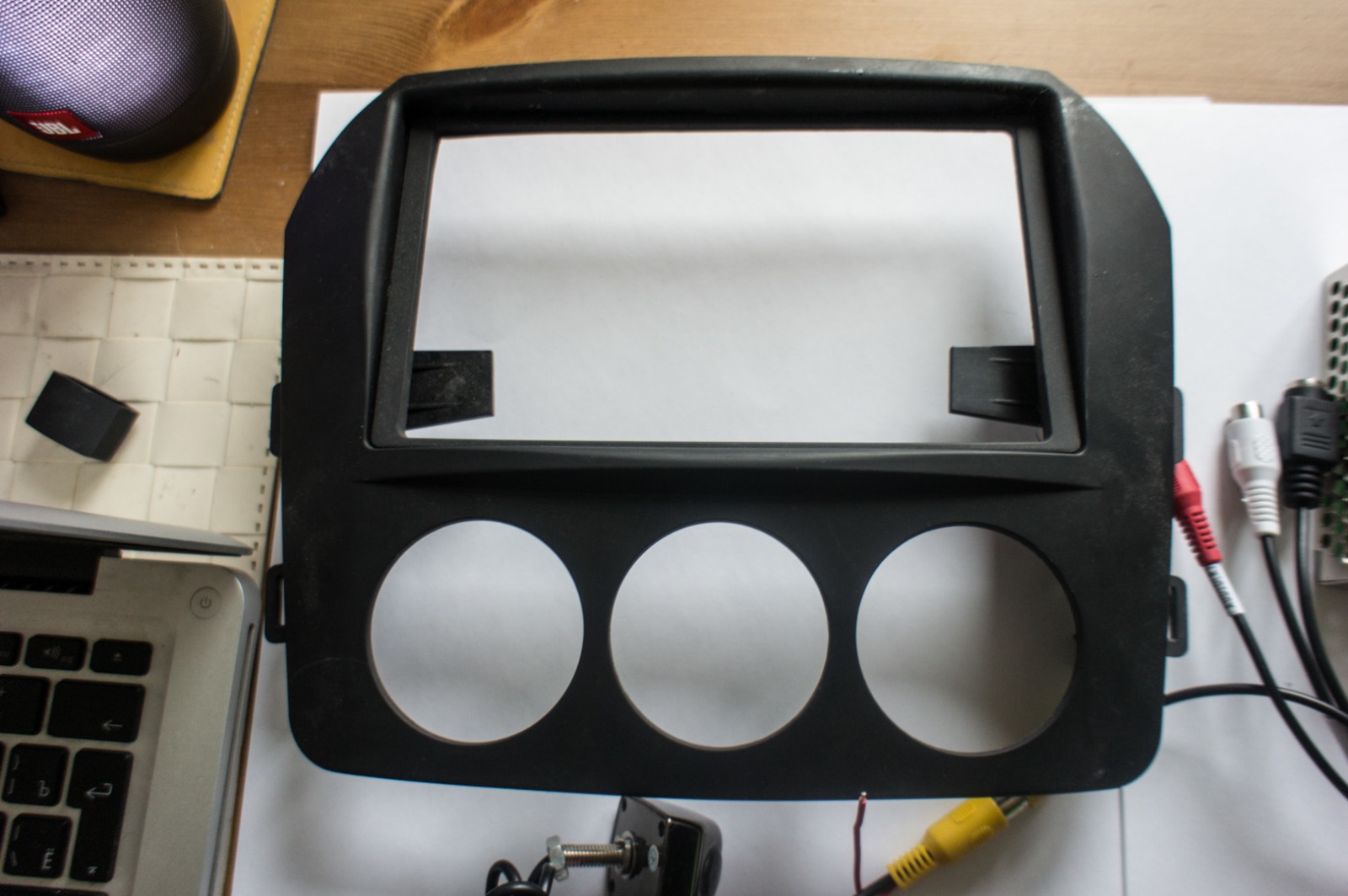

11. Рамка 2DIN для установки планшета

Установка Android планшета NEXUS 7 2013 вместо магнитолы в Mazda MX-5 – часть 1-2 - 10

12. Устройство видеозахвата EasyCap для приема сигнала с камеры заднего вида

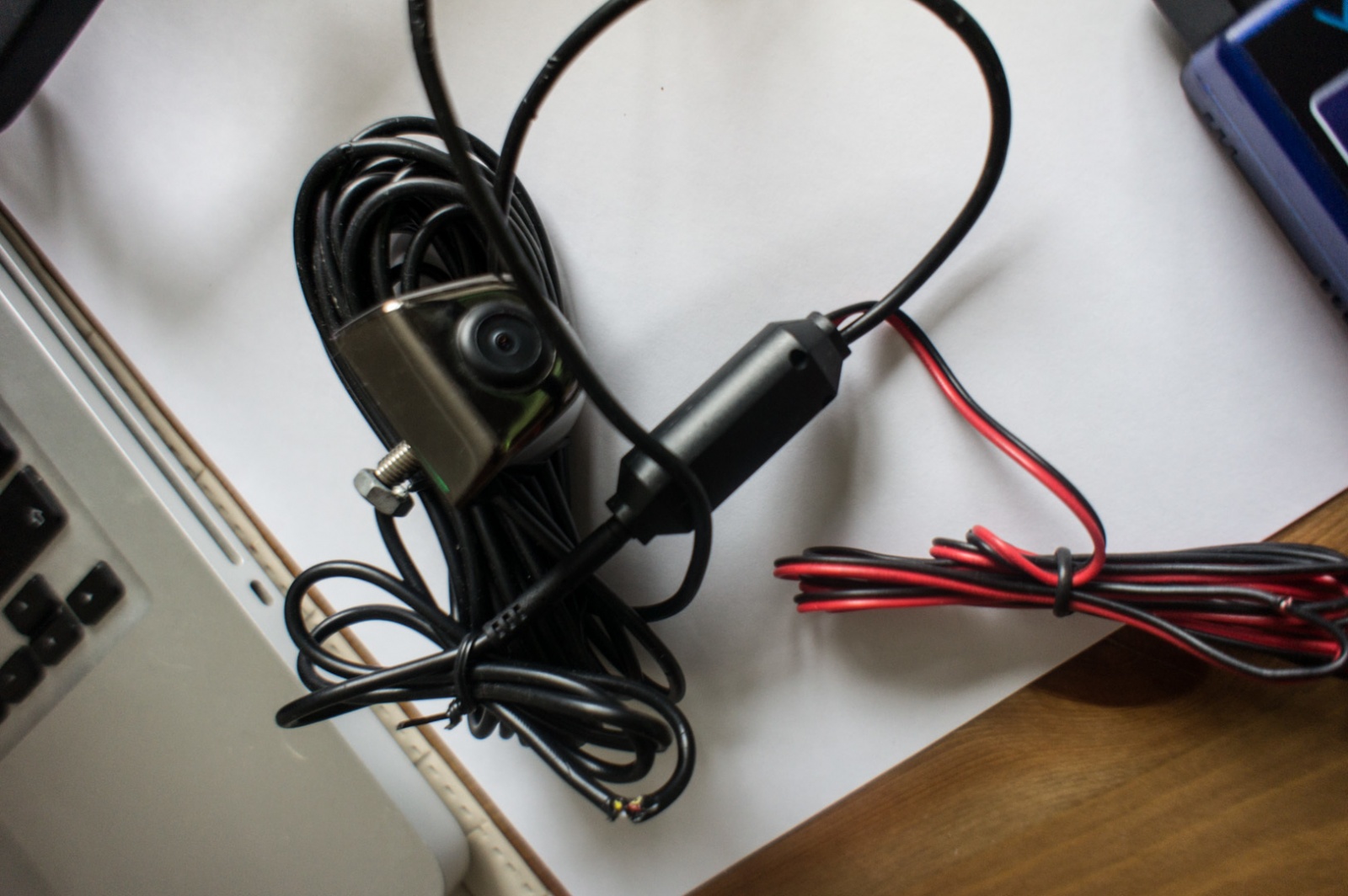

13. Камера заднего хода подключенная к фонарю заднего хода

Установка Android планшета NEXUS 7 2013 вместо магнитолы в Mazda MX-5 – часть 1-2 - 11

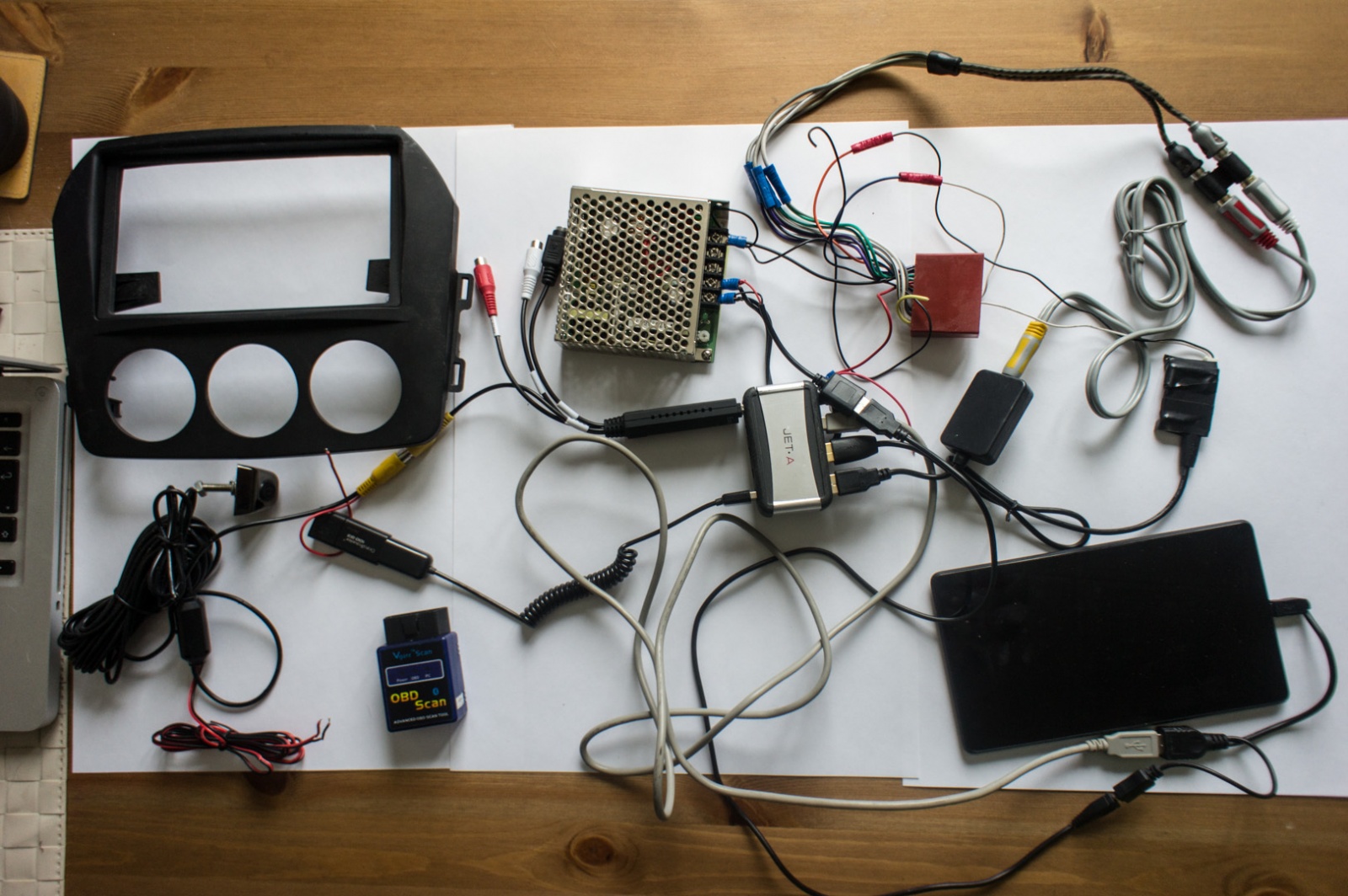

Все компоненты в сборе

Установка Android планшета NEXUS 7 2013 вместо магнитолы в Mazda MX-5 – часть 1-2 - 12

Учтите важный момент – фокус с планшетом пройдет, только если у вас есть аудио-усилитель в автомобиле. Очень часто бюджетные аудио-системы а так же большинство обычных внешних магнитол содержат встроенный усилитель. Таким образом, убрав магнитолу и усилитель из автомобиля мы оставим только динамики с проводами – конечно же планшет не в состоянии обеспечить их необходимой мощностью. В этом случае вам обязательно нужно купить внешний аудио усилитель! Его цена и конфигурация будет зависеть от конкретного авто, но в каком-то простом варианте вам достаточно будет двухканального усилителя (стерео) к которому вы подключите свои колонки.

Пройдемся по ценам и местам покупки

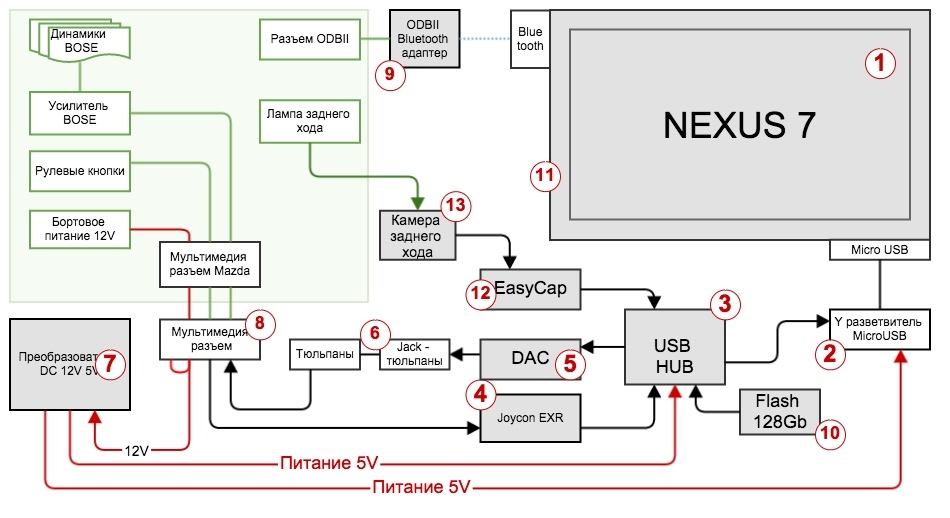

Опять же исходя из схемы

Установка Android планшета NEXUS 7 2013 вместо магнитолы в Mazda MX-5 – часть 1-2 - 13

! За время подготовки статьи цены стали не актуальными а некоторые ссылки могли стать не рабочими. Постараюсь исправить в скором времени

1. Нексус 7 2013 32gb lte – это максимальная версия планшета nexus на момент написания статьи. Стоит он в Москве 12-13 тыс руб. Сэкономить можно взяв версию без LTE – это будет на 3 тыс дешевле. Или взять б/у (я сделал так) за 9-10 тыс руб.
2. Провод USB-Y-OTG – 160 рублей с ebay с доставкой. Обратите внимание на угловой разъем microusb – это очень важно, места для прямого разъема там нет! www.ebay.com/itm/Micro-USB-Host-OTG-Cable-With-USB-Power-For-Samsung-Galaxy-Note-i9220-Brand-new-/261559225174?
3. USB HUB – подойдет любой у которого есть внешнее питание, например www.oldi.ru/catalog/element/0209249 — 300 рублей
4. Joycon exr – для того чтобы сделать кнопки на руле. В России его не купить, на ebay вполне — www.ebay.com/itm/CarPC-JoyCon-Exr-Steering-wheel-controls-USB-interface-/221286412466?pt=Keyboard_Mice_Bundles&hash=item3385b2b0b2 — с доставкой 2100 руб
5. Внешняя звуковая карта Hifimediy Sabre. Повторюсь – это не обязательный компонент. www.ebay.com/itm/131196141440?_trksid=p2060778.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT — 2100 руб с доставкой
6. Всякие провода – нам нужен такие:
a. Jack 3.5mm – 2xRCA — www.oldi.ru/catalog/element/0209397 170 руб. Если вы не покупаете звуковую карту – ищите кабель у которого JACK разъем будет под углом 90 градусов!
b. 2xRCA – провода для подключения к разъему магнитолы. Вряд ли вы найдете вариант прямо с голыми проводами, но можете распотрошить такой например www.oldi.ru/catalog/element/0242152 — 130 руб
c. Может понадобится переходник на RCA — www.oldi.ru/catalog/element/0153396 — 50 руб за пару
7. Преобразователь питания. Можете пустить в ход обычную USB зарядку от прикуривателя, но я рекомендую взять что-то посерьезнее и не иметь потом проблем. Например www.chipdip.ru/product/sd-25a-5 — Mean Well SD-25A-5. Это серьезный преобразователь с выходом в 5V 5А и регулировкой напряжения на выходе. Это полезная функция т.к. для качественного заряда планшета мне пришлось подкрутить выходное напряжение с 5 до 5,7V – 1600 руб
8. Не уверен что в Москве можно его купить. Даже на ebay не видел – только амазон — www.amazon.com/gp/product/B0030N2XJU/ref=oh_aui_detailpage_o02_s00?ie=UTF8&psc=1 — стоит 300 руб
9. Беспроводной ODBII сканер. Удивительно – раньше проводные стоили от 3000 руб, а теперь беспроводной можно купить за 300 руб — www.ebay.com/itm/Mini-VGate-Scan-ELM327-Bluetooth-OBD2-V1-5-OBDII-Auto-Torque-Scanner-L5RG-/201125806332?hash=item2ed40840fc&item=201125806332&pt=Motors_Automotive_Tools&vxp=mtr
10. Купил просто потому что под руку попалась за дешево — www.dx.com/p/kingston-digital-128gb-usb-3-0-datatraveler-mini-emerald-dtm30-128gb-852337126#.VDU8Myl_t4h — 2400 руб
11. Переходная рамка 2DIN — www.ebay.com/itm/NEW-METRA-99-7519B-SINGLE-DOUBLE-DIN-INSTALLATION-DASH-KIT-FOR-2010-MAZDA-MIATA-/181474044303?pt=US_Car_Audio_Video_Dashboard_Installation_Kits&hash=item2a40b2298f — 2000 руб с доставкой. Вообще можно найти и дешевле – рублей за 700. В Москве можно купить за 1500 если поискать
12. EasyCap стоит в москве около 700-1000 руб, на ebay – 300 руб с доставкой www.ebay.com/itm/141320692656?_trksid=p2060778.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT
13. Камера в москве 1000-1500 руб много где можно купить, я выбрал на ebay такую из довольно дорогих — www.ebay.com/itm/161333210368?_trksid=p2060778.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT — 800 руб с доставкой

Итого у нас получается: около 25 тыс руб за полный фарш.

Бюджетный вариант: nexus 7 2012 3g (6000 руб), без внешней звуковой карты, без флешки на 128гб, без камеры заднего хода, остальное оставляем = 11 тыс руб. Как видите есть где сэкономить – вам выбирать хотите самый фарш или просто работающую базовую систему. От многих вещей можно отказаться в начале докупив их потом при желании. Единственное на чем я экономить все таки не рекомендую – это планшет – экран у модели 2013 года ярче и работает он быстрее. И преобразователе питания – 1600 кажется много, но по факту это цена двух китайских адаптеров для прикуривателя.

Закончив с покупкой, начинаем строить. Большинство работ по подключению и настройке можно провести прямо дома.

Благодаря тому, что мы продумали всё наперед, теперь не нужно судорожно бегать по магазинам докупая неожиданно очень нужные запчасти или паять всё направо и налево. У нас всё подключается красиво и аккуратно, прямо как конструктор для взрослых.

Соединение между тюльпанами и разъемом авто аккуратно припаиваем (ну или обжимаем специальным разъемом)

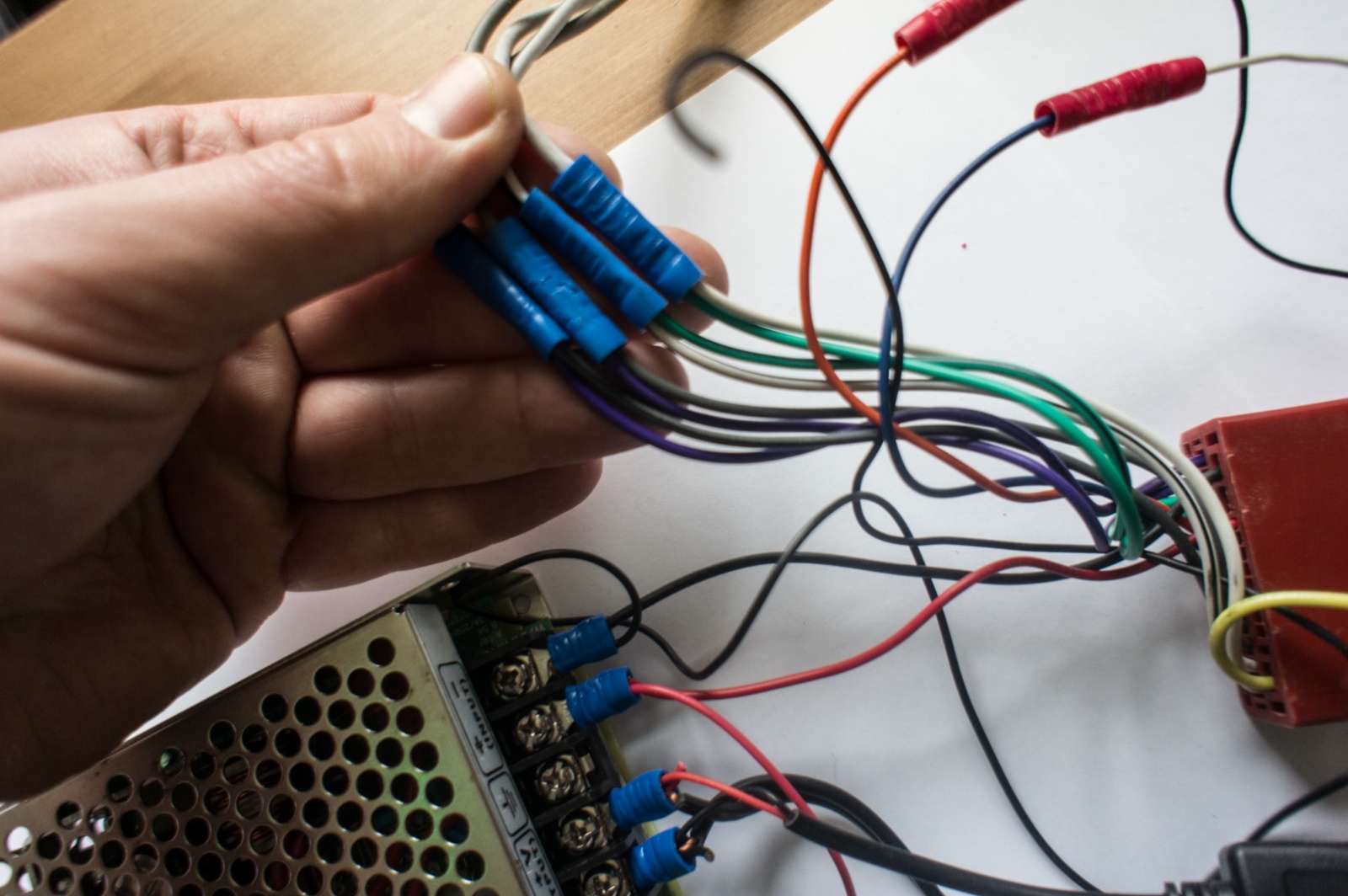

Нам нужны вот эти четыре провода:

Установка Android планшета NEXUS 7 2013 вместо магнитолы в Mazda MX-5 – часть 1-2 - 14

Всё, с этого момента у нас есть условно работающая музыка в машине. Представляете как всё просто )

Теперь питание, начиная от разъема microusb в планшете
• Угловой microusb
• Y кабель Data+power microusb + usb
• USB – Microusb кабель
• Преобразователь 12V – 5V с USB на конце
• Проводка разъема авто

Для получения питания мы возьмем провода на которых появляется питание при повороте ключа в положение АСС

Аккуратно припаиваем и хорошо изолируем (там 15А ага, сопли из проводов не рекомендуются)
В этих проводах питания прекрасно то, что они обесточены, когда ключ вынут из замка зажигания, что дает аж два важных приемущества. Во-первых это безопасно – вся наша хэнд-мэйд система находится не под напряжением когда мы уходим из авто. При этом отключение сделано на уровне мозгов автомобиля, а значит оно надежно и не зависит от нашей криворукости. Во-вторых мы получаем два очень важных события в жизни планшета «подача питания» — «прекращение подачи питания» — на основе этих событий мы создадим простенький скрипт который будет выключать экран и останавливать проигрываение музыки при вынимании ключа и запускать всё обратно, когда мы вставляем ключ и заводим авто. Ну прямо всё как у взрослых магнитол!

Дальше, если мы хотим подключить кнопки на руле прямо к планшету (до чего дошел прогресс!) нам нужно в наш свободный USB разъем оставшийся на Y кабеле, который торчит из планшета, воткнуть CarPC JoyCon EXR. Он питается от USB и отдельного питания ему не требуется. Но к нему нужно подключить следующие провода, которые мы берем снова из разъема авто. Про его настройку будет в следующей части (в целом там ничего очень сложного).

Bluetooth ODBII адаптер мы подключим непосредственно в авто, т.к. мой дом (скорее всего как и ваш) не снабжен такими разъемами ))

Теперь когда мы попробовали всё подключить – нужно закрепить планшет в 2din рамке. Это можно сделать множеством способов, я выбрал такой. Самое главное что бы планшет не болтался в рамке и не прогибался по нажатию пальцем, иначе вы получить ужасные впечатления от работы с ним.

Установка в авто, подключение всех компонентов

Вот мы и принесли всё наше добро в любимый автомобиль. Для начала нужно снять штатную мультимедиа систему. Кстати, если у вас в ней любимые диски – не забудьте вынуть ) А то минус 6 дисков в коллекции… хотя кому они теперь нужны, у нас же супер-планшето-мафон!

Снимать систему не очень сложно. Снимаем боковые заглушки да откручиваем по винту по бокам. Аккуратно, но настойчиво тянем рамку на себя. Отсоединяем проводку. Тянем дальше вынимая её. Переставляем блок климата в новую рамку. Подсоединяем фишку проводки (как всё просто, если сделать заранее). Ставим рамку на место. Если всё сделано правильно на всех этапах до этого – включив автомобиль удостоверьтесь, что.
• Планшет заряжается
• Звук играющий на планшете слышен на колонках
Вот и всё, поздравляю, это базовый вариант, но тем не менее у вас рабочий аднроид планшет вместо магнитолы! Можно слушать музяку, прокладывать маршруты с пробками, смотреть кинцо, играть в игрушки и серфить в инете с этого чудного устройства. Оно всегда заряжено и готово к работе.

Во второй и заключительной части:
— Подключение к планшету и настройка всех кнопок с руля
— Подключение bluetooth адаптера ODBII и снятие-отображение информации с компьютера автомобиля
— Установка специальной прошивки для автомобиля
— Настройка через Tasker «умного авто» (это как умный дом, только авто)
— Установка камеры заднего вида (может быть)
