USB-IRPC: Апгрейд модуля розеток

в 10:47, , рубрики: DIY, diy или сделай сам, electronics, Электроника для начинающих, метки: ,

В прошлый раз в комментариях поступило дельное предложение поставить твердотельные реле вместе обычных электромеханических.
Что я, собственно и сделал.
Неделю назад приехали сами реле SSR-25 DA:
USB IRPC: Апгрейд модуля розеток
Управляются они напряжением от 3 до 32В. Коммутируют наргузку до 25А от 24В до 380В. То, что нужно.
Бесшумные, на корпусе есть крупный красный светодиод, который горит при замыкании цепи.

Я снял старый блок, закрепил вместо него два твердотельных реле, подключил точно так же силовую часть как и к обычным реле, а управляющие сигналы подаются просто — земля общая, подключается к терминалу "-", а к терминалу "+" провод от ножки микроконтроллера. Потребляемый ток всего около 8.2 мА по моим замерам, так что существенной нагрузки для МК реле не составляет.

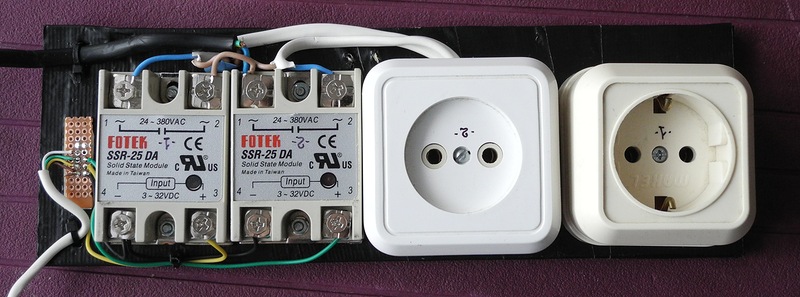

Контакты к реле завел через контактную площадку, чтобы удобнее было поменять в случае чего:
USB-IRPC SS Relays Module v2
«USB-IRPC SS Relays Module v2»
Черный — земля, желтый и зеленый — сигналы управления реле.
По белому проводу подается +5, но он не используется, поскольку реле не требуют отдельного питания. В принципе, это позволяет по тому же 4-проводному кабелю управлять уже тремя реле/розетками. Нужно только вывести еще одну ножку с МК к кабелю.
После проверки подключения обязательно нужно заизолировать контакты. Будьте осторожны, силовую часть проверьте и перепроверьте дважды!

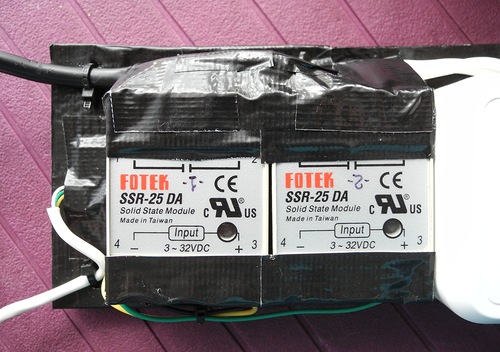

Мои реле приехали без пластиковых крышек, поэтому пришлось изолировать вот так:
USB-IRPC SS Relays Module v2
«USB-IRPC SS Relays Module v2»
Еще лучше поместить в жесткий корпус.

Преимущества

  • Ресурс твердотельных реле существенно выше
  • Бесшумность переключения
  • Ниже потребление
  • Не нужно дополнительное питание, а значит и по 4 проводам можно управлять 3, а не 2мя реле.
  • Надежнее — у меня из-за наводок от механических реле иногда глючил сам девайс при отключении одного из реле.

Стоимость такого реле $3.79 вместе с доставкой.
Я купил сразу 5 штук про запас.

Изменения в коде

Так как реле управляется прямой логикой — 1 включено, 0 — выкллючено, а не обратной, как электромеханические, то я поменял отображение в программе состояний реле на противоположное.
Изменения примитивные, но если кому нужно, пишите в комментах — выложу новую версию программы для ПК.

Автор: RaJa
