Atari 65XE — USB-клавиатура

в 3:34, , рубрики: arduino, atari 65xl, DIY, diy или сделай сам, usb-клавиатура, Разработка под Arduino, ретрокомпьютинг, старое железо

Atari 65XE — USB-клавиатура - 1

Несложная доработка компьютера Atari 65XE позволит использовать его в качестве USB-клавиатуры для современного ПК. Возможность работы в штатном режиме сохраняется. Дополнительное устройство выполнено на Arduino Leonardo. В UNIX-подобных системах клавиатура начинает работать сразу. Для работы в Windows необходимо включить в BIOS функцию USB Legacy Support. При использовании клавиатуры совместно с компьютерами Apple потребуется скорректировать раскладку в скетче.

Проделано всё описанное из ностальгических соображений.

Этому Atari 65XE около 30 лет. И он работает. Чтобы добавить к нему функцию USB-клавиатуры, автор взял Arduino Leonardo, немного перемычек и USB-кабель. Блок питания при работе в соответствующем режиме к компьютеру подключать не надо.

Atari 65XE — USB-клавиатура - 2

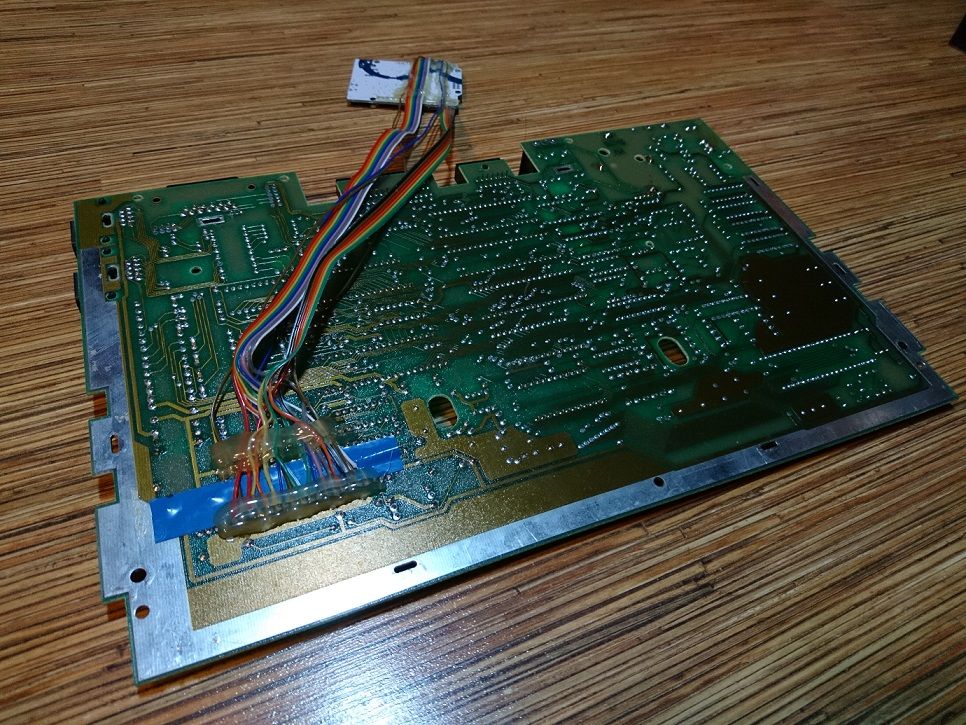

Подключить Arduino необходимо к 17 точкам на наборе контактных площадок J8. Первая площадка там квадратная, остальные — круглые. Поскольку шаг выводов и там, и на Arduino равен 2,54 мм, быть «ювелиром» для припайки проводов не обязательно.

Arduino | J8
--------+----
 2      | 19
 3      | 4
 4      | 8
 5      | 9
 6      | 10
 7      | 11
 8      | 17
 9      | 16
 10     | 20
 11     | 13
 12     | 14
 A0     | 12
 A1     | 15
 A2     | 7
 A3     | 18
 A4     | 5
 A5     | 6

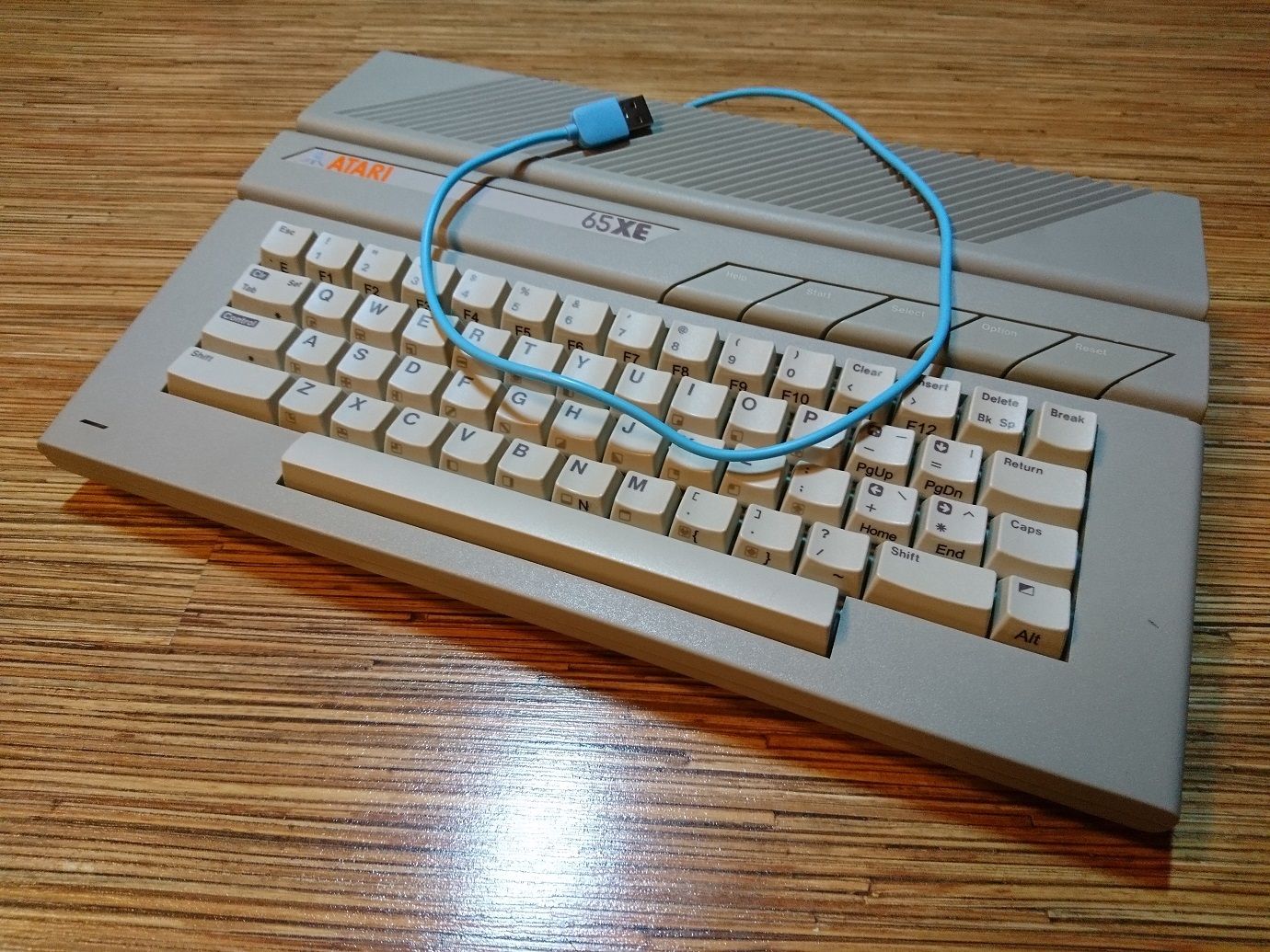

Arduino нужно закрепить внутри Atari таким образом, чтобы проводники этой платы не соприкасались с металлическими частями компьютера. USB-шнур вывести наружу.

Atari 65XE — USB-клавиатура - 3

Atari 65XE — USB-клавиатура - 4

Поскольку на клавиатуре Atari меньше клавиш, чем на клавиатуре PC, в прошивке устройства предусмотрены «аккорды». Их можно менять согласно предпочтениям пользователя. По умолчанию они следующие:

 PC           | Atari
--------------+----------------------------
 F1           | Control+Tab+1 или Help
 F2 - F9      | Control+Tab+2 - 9
 F10          | Control+Tab+0
 F11          | Control+Tab+<
 F12          | Control+Tab+>
--------------+----------------------------
 ~ (тильда)   | Control+Tab+/
--------------+----------------------------
 ` (гравис)   | Control+Tab+Esc
--------------+----------------------------
 PgUp         | Control+Tab+стрелка вверх
 PgDn         | Control+Tab+стрелка вниз
--------------+----------------------------
 Home         | Control+Tab+стрелка влево
 End          | Control+Tab+стрелка вправо
--------------+----------------------------
 Левый Alt    | Клавиша с логотипом Atari
--------------+----------------------------
 Левый Ctrl   | Control
--------------+----------------------------
 Левый Sfift  | Shift
--------------+----------------------------
 Shift+Alt    | Shift+Alt (не Alt+Shift)
--------------+----------------------------
 Ctrl+Alt+Del | Никак
--------------+----------------------------
 Стрелка      | Control+соотв. стрелка
 влево        |
 (вправо,     |
 вверх,       |
 вниз         |
--------------+----------------------------
 Выделение    | Shift+Tab+соотв. стрелка
 текста       |
 (Shift плюс  |
 та или иная  |
 стрелка      |

Atari будет работать в штатном режиме, если подать на него напряжение с БП, или в режиме USB-клавиатуры, если соединить его с компьютером. Подключать и то и другое одновременно нельзя.

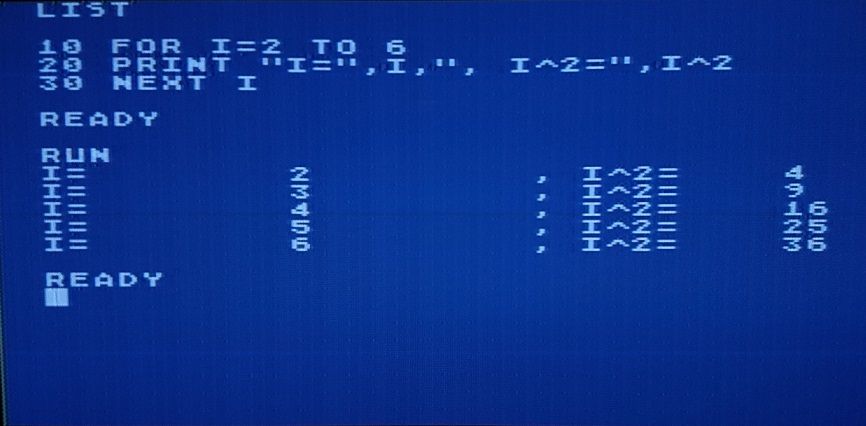

Atari 65XE — USB-клавиатура - 5

Чтобы прошить Arduino, необходимо скачать скетч (бесплатен для некоммерческого использования), а также модифицированные библиотеки Keypad v.3.1.1 и Keyboard v.1.0.2 (обе под GPL). От таких же оригинальных библиотек они отличаются тем, что учитывают наличие на плате Atari микросхем, подключённых к матрице клавиатуры, и предотвращают неправильное считывание состояний клавиш, в первую очередь, Control и Pause.

Переделав скетч, можно аналогичным образом добавить функцию USB-клавиатуры практически к любому ретрокомпьютеру.

Автор: Tormoz Edison
