Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116

в 4:07, , рубрики: commodore, commodore 116, DIY, diy или сделай сам, клавиатура, резиновая клавиатура, ремонт, ретрокомпьютинг, силикон, старое железо

От переводчика: статья очень длинная, и в ней описан длительный, но вполне заурядный ремонт подвергнутого жестоким издевательствам компьютера Commodore 116 с восстановлением печатных дорожек и впайкой отсутствующих компонентов. Незаурядным же является способ изготовления реплик клавиш, вырванных из «резиновой» клавиатуры. Способ может также пригодиться при ремонте оригинального ZX Spectrum и современных гибких клавиатур.

До:

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 1

После:

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 2

Плата с контактными площадками клавиатуры в Commodore 116 удерживается пластмассовыми штырями, которые после сборки оплавляют паяльником. Если клавиатура требует ремонта, оплавленные части штырей удаляют кусачками, вместо них вплавляют в пластмассу металлические стойки. После ремонта и сборки клавиатуры их загибают. Всё бы хорошо, но предыдущий ремонтник нагревал стойки до слишком высокой температуры, отчего пластмасса вокруг почернела.

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 3

На плате — следы издевательств наждачкой, а на резиновом листе в токопроводящие «пятачки», потерявшие проводимость, вставлены скобы, которые сначала работали, но затем от коррозии тоже потеряли проводимость.

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 4

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 5

Но самое главное — вот это. Если все задачи, связанные с ремонтом платы, привычны для электронщика и вполне решаемы, то тут…

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 6

Но автор нашёл выход. С обратной стороны он заклеил резиновый лист с клавишами изолентой.

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 7

Из толстой пористой клейкой ленты сделал бортик и приклеил клеевым пистолетом.

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 8

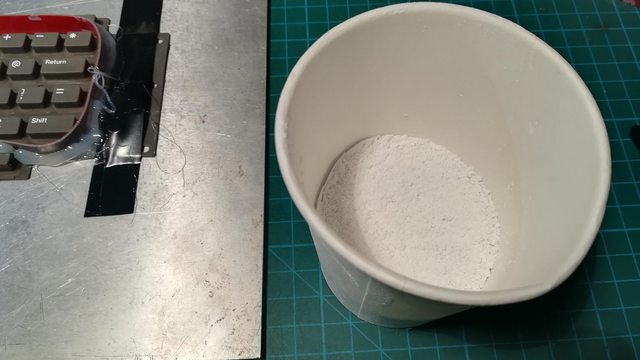

Приготовил гипс и залил.

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 9

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 10

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 11

Когда гипс затвердел, оказалось, что за периметр бортика попал участок с отверстием от вырванной клавиши, а из-за неправильного способа заливки получилось много воздушных пузырьков. Также автор забыл очистить клавиши, и вся грязь с них перенеслась на гипс.

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 12

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 13

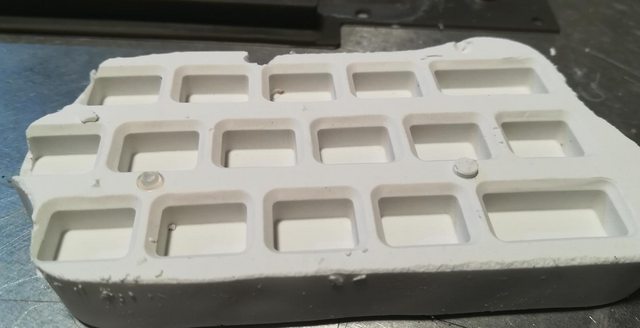

В чём состоял неправильный способ заливки, и какой же — правильный, автор не уточняет, но вторая попытка удалась. Помимо прочего, бортик переделан так, чтобы участок с отверстием от вырванной клавиши оказался за его пределами.

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 14

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 15

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 16

Гипсовая форма с бортиком приклеена к металлическому листу.

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 17

Новые клавиши будут из формовочного силикона. Автор оказался дотошным и решил повторить цвет оригинальных клавиш, для чего добавил в силикон сначала уголь для мангала, затем — флуоресцеин. Вышло не очень, но тут автор понял, что у дотошности должен быть какой-то предел, иначе экспериментировать можно очень долго, и залил силикон в форму.

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 18

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 19

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 20

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 21

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 22

Вот что получилось.

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 23

Клавиши вырезаны (осталось много запасных на случай, если они вдруг понадодятся) и помещены на свои места.

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 24

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 25

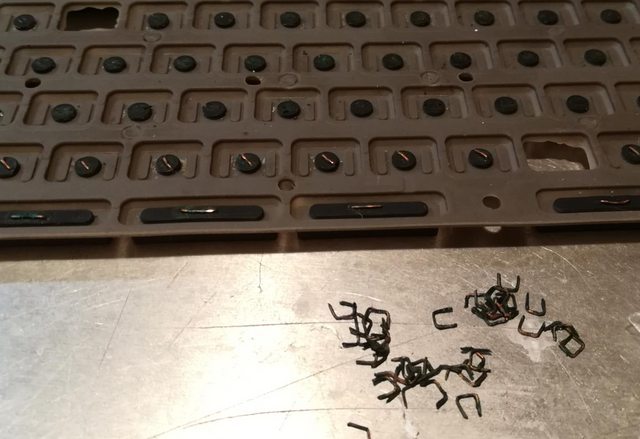

Скобы извлечены, вместо них приклеены «пятачки» из комплекта для ремонта пультов. Суперклеем не вышло, помог тот же силикон.

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 26

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 27

Приклеить «пятачки» к самодельным клавишам, как видим, тоже получилось. Очень важно, чтобы углубления с обратной стороны листа получились такими же, как у остальных клавиш.

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 28

Плата восстановлена тоже наждачкой, но не такой, как у предыдущего ремонтника, а очень мелкой.

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 29

И заново покрыта лаком в местах, где нет площадок.

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 30

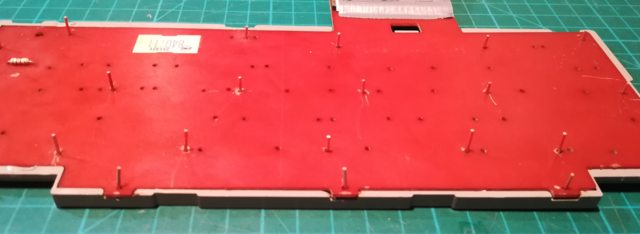

Далее следуют ремонт шлейфа и восстановление дорожек на плате клавиатуры, также вполне заурядные. И вот в пластмассу впаяны новые стойки:

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 31

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 32

Теперь они загнуты:

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 33

Ещё немного работы над шлейфом, и всё собрано:

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 34

И работает:

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 35

P.S. Внимание, при ремонте Commodore 116 важно поменять термопасту на теплоотводе — прямо как в современном (или не очень) ноутбуке.

Изготовление реплик отсутствующих клавиш для «резиновой» клавиатуры Commodore 116 - 36

Можно попробовать шелкографией восстановить надписи на клавишах, но даже без этого получилось очень красиво и аккуратно. И ещё один Commodore 116 снова в строю.
