Напечатать… пассик?

в 3:58, , рубрики: 3D-печать, cd-i, DIY, diy или сделай сам, Лайфхаки для гиков, пассик, ретрокомпьютинг, старое железо

Напечатать… пассик? - 1

… вполне возможно, если воспользоваться термоэластопластом (ТЭП), он же thermoplastic elastomer (TPE). Автор таким образом восстановил работоспособность привода лотка в проигрывателе формата CD-i, которому в ~1992 году сулили большое будущее (но оно не наступило, а вскоре вскоре пришёл большой и страшный 3DO). А перед этим тем же способом вернул к жизни CD-чейнджер тестя.

Пассик спроектирован в программе 123D (более не поддерживается) и напечатан на 3D-принтере Lulzbot Taz 4 штатным экструдером. В качестве слайсера применена версия программы Cura, предназначенная для принтеров Lulzbot. Профиль выбран такой, как будто печать ведётся PLA-филаментом, температура сопла — 230 °C, его диаметр — 0,35 мм, стол покрыт специальной синей лентой для 3D-принтеров (к изоленте отношения не имеет), подогрев стола выключен. Файл для 123D — здесь.

Не открывается, хоть тресни!

Кто не работает, тот и не ест. Ещё несколько секунд на конденсаторах, и можно лезть внутрь.

Напечатать… пассик? - 2

Пассик должен быть на этих шкивах:

Напечатать… пассик? - 3

Но без снятия передней панели лоток не вытащить.

Напечатать… пассик? - 4

Есть доступ!

Напечатать… пассик? - 5

Временно заменяем пассик тонкой нитью:

Напечатать… пассик? - 6

Распрямляем и измеряем:

Напечатать… пассик? - 7

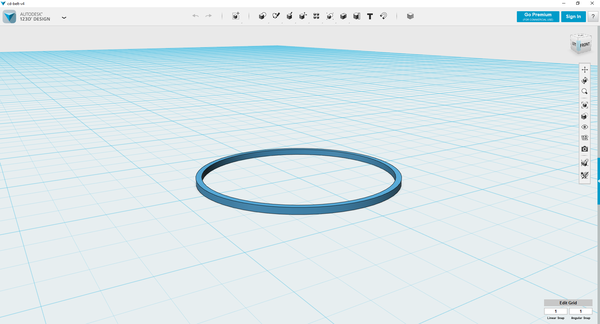

Поскольку при измерении нить была сложена вдвое, удваиваем результат. Это будет длина внутренней окружности пассика. Хватаемся за 123D:

Напечатать… пассик? - 8

Печатаем с указанными выше параметрами. Специальная синяя лента для 3D-принтеров обязательна, так как термоэластопласт липнет к полиэфиримиду (ПЭИ/PEI), которым покрыт стол. Перед печатью очистить сопло от остатков обычного филамента. И можно приступать:

Напечатать… пассик? - 9

Результат:

Напечатать… пассик? - 10

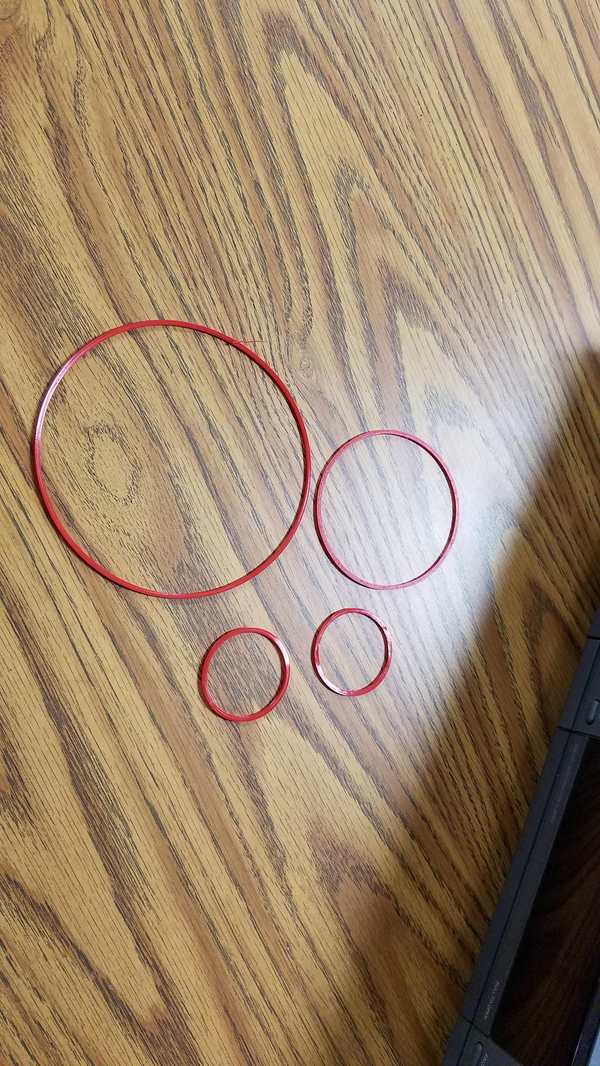

Возможно, придётся напечатать несколько пассиков слегка отличающихся размеров, особенно если первый раз забыть, что 123D требует радиус цилиндра, а не его диаметр. Как перевести длину окружности в радиус, известно. Печатается пассик довольно быстро, а филамента уходит немного.

Напечатать… пассик? - 11

Толщина пассика тоже важна. Вот что вышло при примерке слишком толстого пассика:

А теперь толщина подходящая — всё работает:

И снова в строю стильная винтажная вещь, между прочим, на 68k и OS-9, и даже немножечко ламповая.

Автор: Tormoz Edison
