В статье речь пойдёт о попытке приблизить копию часов Nixon Newton к оригиналу.


(25 фото + GIF)

Случилось так, что мне в руки попали часы, являющиеся копией часов Nixon фирмы Newton.

От оригинальных они отличались отсутствием подсветки и цветом того, что должно было быть кнопкой.
В оригинальной версии она белая, а в копии — черная, наверное для того, чтобы не бросалась в глаза.
Да, ещё я где-то потерял пипку для настройки. Собственно это и сподвигло меня залезть в часы и добавить функционал.
Можно ещё упомянуть качество литья ремешка — отверстия не прорезаны.

Отколупываем пипку, под ней нашему взору предстает отверстие, в самой пипке тоже присутствует отверстие. Толи авторы где-то угнали оригинальные прессформы, а может они также производят копии с каким-то функционалом.

Начинаем разбирать. Крышка крепится четырьмя винтами.

Под ней нашему взору предстает механизм часов, пластиковая заглушка, четыре винта, удерживающие корпус в ремешке и огрехи литья ремешка.

Снова откручиваем винты. Убираем всё лишнее.

Вот так выглядит сам циферблат.

Остался один корпус, в который предстоит внести некоторые изменения.

Убираем «стекло». На нем кстати присутствует защитная пленка. «Стекло» просто приклеено по краю.

Пришло время выбирать светодиоды для подсветки. Я взял не самые маленькие. Толщины корпуса хватало.

К светодиодам была взята микрокнопочка.

Отверстие проделали производители, так что нам останется меньше работы.

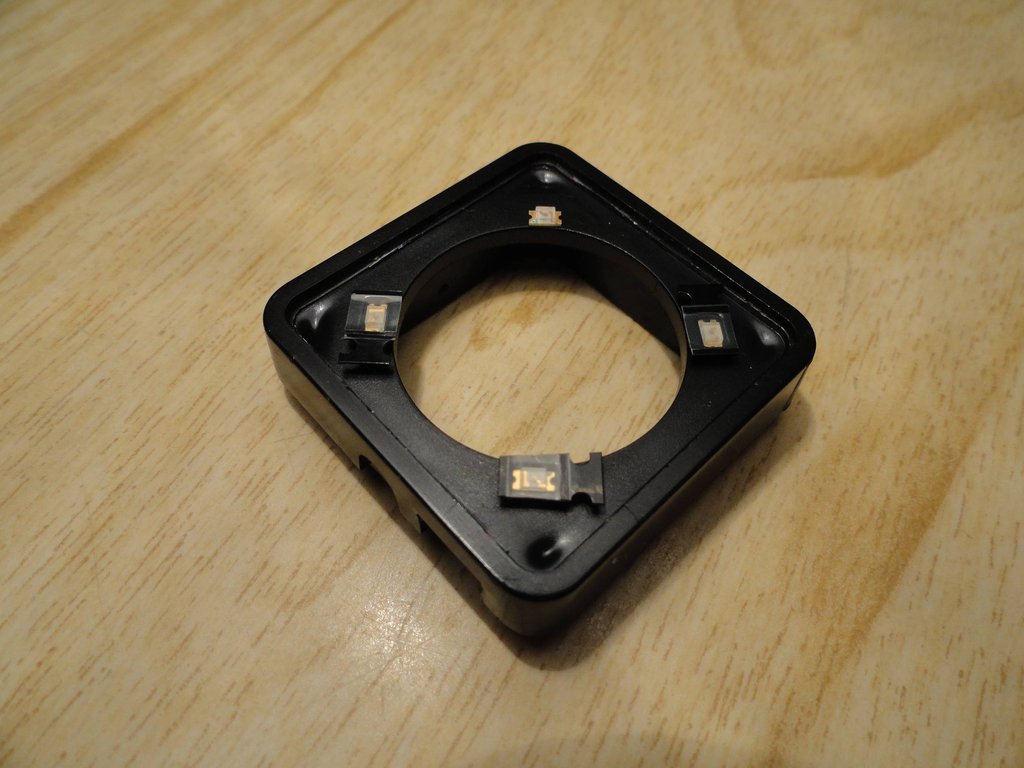

Прибросим светодиоды по будущим местам

Встал вопрос, чем все это соединить. Были опробованы различные проводники. На фотографии провод из наушников. Первый раз работал с такими мелкими светодиодами.

Пришло время сделать посадочные места. Для этих целей был использован надфиль.

В конечном итоги были взяты провода от IDE-шлейфа.

Смотрим, как это всё выглядит по месту.

Ставим часовой механизм на место, проверяем. Свет не такой мягкий, как у оригинала.

Смотрим, как можно разместить батарейку. Возможно в оригинале она как-то расположена в пластиковой заглушке, но в эту заглушка батарейка не влезла, пришлось курочить. Следы вандализма не попали на фотографии.

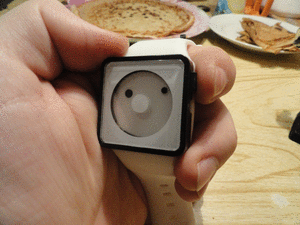

Собираем всё вместе. Светится, работает. Но есть одно «но». Это всё сейчас работает без кнопки.

Готовим операционную и пациента для имплантации кнопки.

Кнопка была просто посажена на термоклей. С пипкой соединена обрезком гвоздя подходящего диаметра. Дико, но работает.

Можно продолжить приближение копии к оригиналу.
Как минимум заменить пипку на белую. Ещё можно сделать подсветку как в оригинале. Там не нужно держать кнопку. Нажал — подсветка включилась на несколько секунд и отключилась. Если есть простая схема решения этого момента — в комментарии.
