Как я аркадный автомат ремонтировал - 1

Что вы чувствуете, когда видите любимую вами вещь в сломанном состоянии? Если у вас сразу появляется непреодолимое желание ее починить, то добро пожаловать под кат.

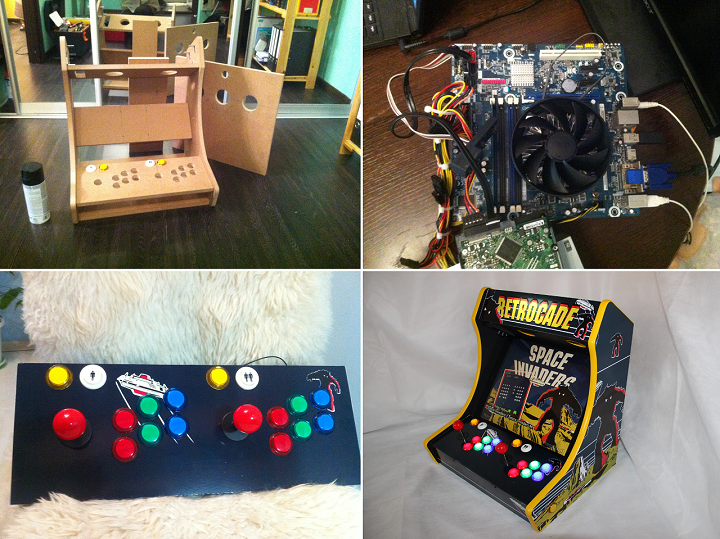

Продолжаю рассказывать о своих проектах Аркадных автоматов. Сегодня речь пойдет о самом первом автомате, собранном своими руками, который я видел последний раз в 2015 году и увидел снова при новых обстоятельствах. Это был автомат вида Bartop с начинкой из Core i3, Монитор в 19 дюймов, HDD 500Gb и работающий на оболочке HyperSpin. После сборки я выложил результат работы в сеть и автомат нашел новый дом за 24 часа. RetroCade, как мы его назвали уехал от нас радовать своими играми нового хозяина.

Как я аркадный автомат ремонтировал - 2

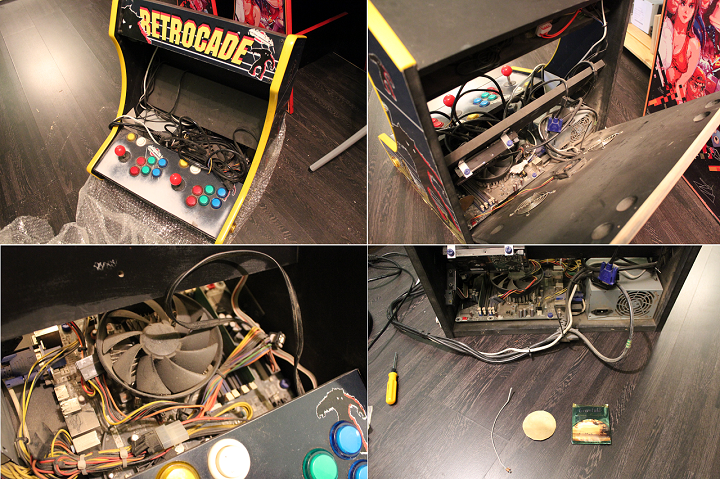

Много воды утекло с того момента, много новых проектов было сделано, но судьба первого автомата всегда была для меня загадкой. В один из дней со мной связался новый хозяин RetroCade и сообщил, что автомат сломался. Я был рад любой новости о первом проекте и предложил отремонтировать автомат за свой счет взяв на себя все расходы по транспортировке и ремонту. Вот такая картина предстала перед моими глазами, когда увидел его снова:

Как я аркадный автомат ремонтировал - 3

Как я аркадный автомат ремонтировал - 4

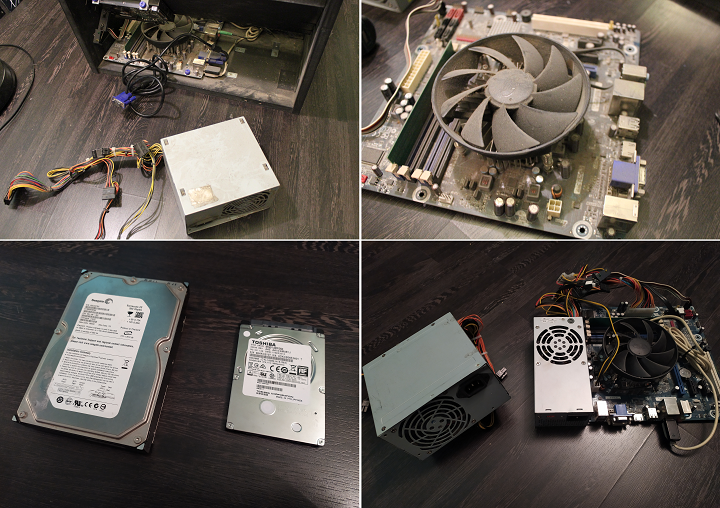

Первым делом демонтируем часть деталей и все комплектующие, чистим их от пыли и грязи. Чистим материнскую плату и для профилактики меняем термопасту. Бросается в глаза отсутствие монитора, добавим. Ищем уязвимые места и находим повышенную температуру у HDD 3.5 в работе, меняем на новый HDD 500GB формата 2.5. Так надежнее. В корзину отправляется и старый блок питания, жаль, что мы никогда не узнаем откуда на нем появилась большая вмятина, но рисковать не будем и установим блок питания с прекрасным внешним видом, надежный и самое важное для нас подходящего размера. Важное, потому что мы будем менять заднюю крышку автомата, а со старым блоком этого сделать невозможно из-за его размеров.

Как я аркадный автомат ремонтировал - 5

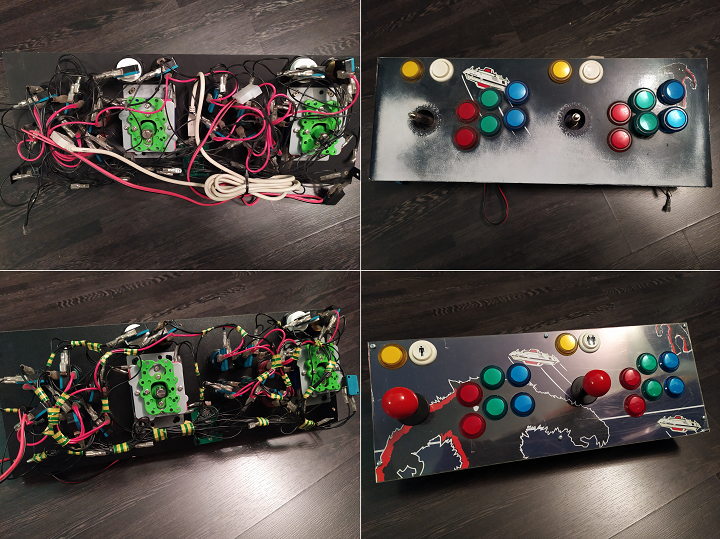

Что-то забыли. Точно! Панель управления. Наверное, самая интимная часть автомата. Нужно снять и почистить все кнопки и стики управления, упорядочить ворох проводов. Установим панели из акрилового стекла для предотвращения протирания Артов на панели от соприкосновения с руками игроков. Они выполняют не только защитную функцию, но и выглядят красиво.

Как я аркадный автомат ремонтировал - 6

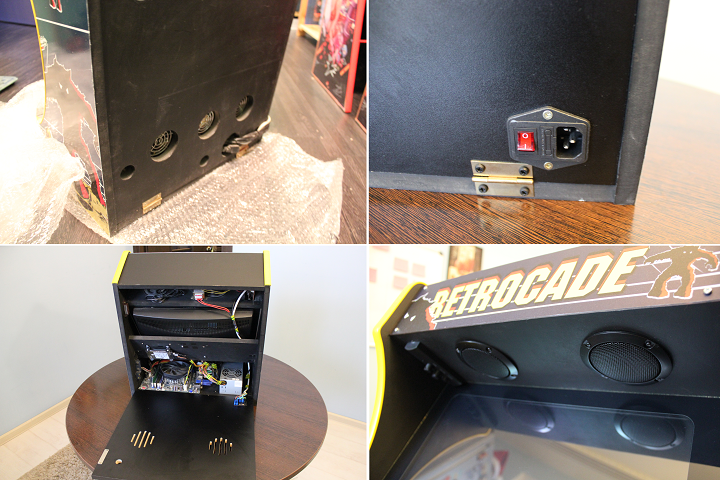

Пришло время заменить и переклеить все Арты автомата на новые. Заменить заднюю крышку и установить одну кнопку ВКЛ/ВЫКЛ, одним проводом питания с предохранителем вместо большой дыры с торчащими проводами. Смонтировать все элементы обратно. Установить решетки динамиков. Заменить экран со стилизацией рамки под ЭЛТ. Заменить молдинги.

Как я аркадный автомат ремонтировал - 7

Как я аркадный автомат ремонтировал - 8

Как я аркадный автомат ремонтировал - 9

Как я аркадный автомат ремонтировал - 10

Как я аркадный автомат ремонтировал - 11

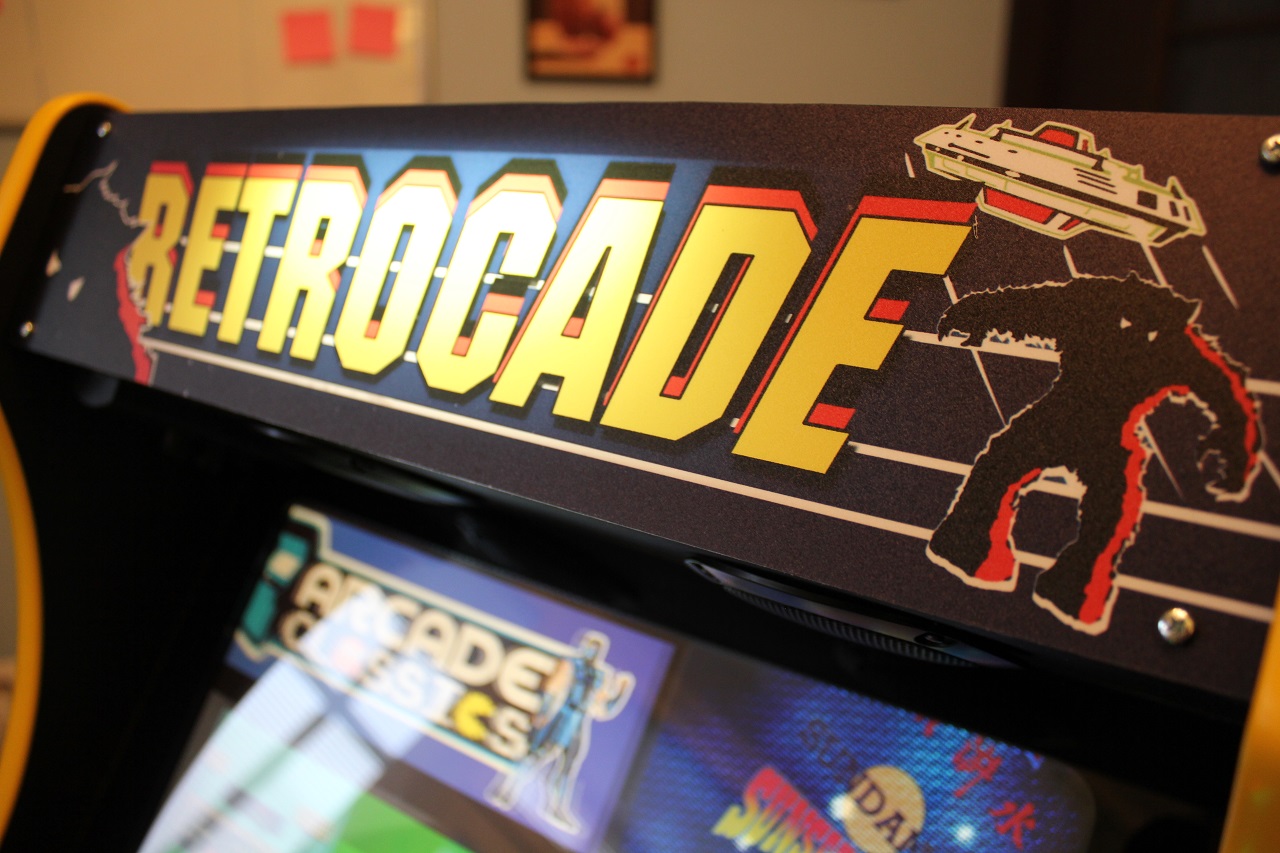

Готово! Я был очень рад снова увидеть первый сделанный аркадный автомат. Еще больше рад его отремонтировать, чтобы он и дальше, работал и радовал своего хозяина. Помните, что прошлое не исправить, но можно его починить и улучшить!

Список доработок:

  • Замена монитора
  • Замена HDD
  • Замена блока питания
  • Замена термопасты
  • Замена задней стенки автомата
  • Установка магнитного замка
  • Установка разъема питания и кнопки включения с предохранителем
  • Замена основной детали панели управления
  • Чистка элементов управления (кнопки, стики)
  • Установка защитных элементов на панель управления
  • Установка решеток динамиков
  • Замена молдингов
  • Замена защитного экрана (стилизация под ЭЛТ)
  • Замена артов на всех деталях автомата

Автор: Дмитрий Бондаренко
