Добрый день. Большое спасибо за инвайт! И хотя начинать с перевода чужих постов — не самая хорошая идея, возможно, этот проект самоделки еще кому-то покажется мега-крутым.

Самый крутой системный блок для PC (сделай сам)

Это перевод поста с форума Оverclock.net. Пользователь Show4Pro решил вытащить все внутренности своего супер компа и повесить все на стену. Прекрасная идея прекрасно реализована. Кому интересно, как это собиралось и как это работает — велкам под кат.

Вступление

Эй, все! Я только что закончил монтировать водяное охлаждение на свою стену. Вся работа заняла у меня 4 недели и 100+ часов, и теперь хочу поделиться с вами завершенным проектом и фотографиями самой установки и процесса. Наслаждайтесь!

Последний раз я обновлял свою домашнюю машину 1,5 года назад. Ну и подумал апгрейдить тачку до i7 (до этого был Bloomfield), хотя на самом деле, более мощный процессор мне не был нужен. Хотел купить новый корпус — Corsair 900D, чтоб поменять 8 летний Super Armor. Но хотелось чего-то особенного, уникального. В Battlestations на Reddit-е я наткнулся на очень простое, но элегантное решение — настенный комп. И с этого начался весь проект.

Комплектующие:

Процессор: Intel Core i7 950
Материнская плата: Asus Rampage III Extreme
Видеокарты: 2 x AMD HD7970
Оперативка: 6 x 2GB Corsair Dominator
SSD диски: 4 x 120GB Corsair Force GT SSD
HDD диски: 2 x 1TB WD Caviar Black
2TB WD Caviar Green
1.5TB WD Caviar Green
Блок питания: Corsair AX1200i
Звук: Creative Sound Blaster Zx

Охлаждение:

Охлаждение для CPU:
Радиатор для CPU с водяным охлаждением EK Supreme HF Full Copper
Помпа Swiftech MCP655 /w Speed Control
Сам охладитель FrozenQ Liquid Fusion V Series 400 ml Reservoir — Blood Red
Радиатор XSPC RX360 Performance Triple 120mm Radiator

Охлаждение GPU
Радиатор для видеокарты EK FC7970 — Acetal+EN
Помпа и охладитель — те же, что и для проца.
Swiftech MCP655 /w Speed Control
FrozenQ Liquid Fusion V Series 400 ml Reservoir — Blood Red
Радиатор водяного охлаждения Watercool MO-RA3 9x120 LT Radiator

Другое:

Патрубки для системы охлаждения
Koolance QD4 Quick Discounnect No-Spill Coupling
Bitspower G1/4 Silver Triple Rotary 90deg Compression Fittings
Monsoon Free Center Compression Fittings
Сгибающая канавка для трубы Phobya Angled Clip 90° Tubing Guide
Холдер Phobya Terminal Strip Tubing Clip/Holder
Сами трубки охлаждения (красного цвета) PrimoChill Advanced LRT Tubing Bloodshed Red
Хладагент фосфорицирующий, синего цвета EK UV Blue Non-Conductive Fluid

Кабели:
Bitfenix Alchemy Premium Sleeved Extensions
Corsair Individually Sleeved Modular Cables

Создание.

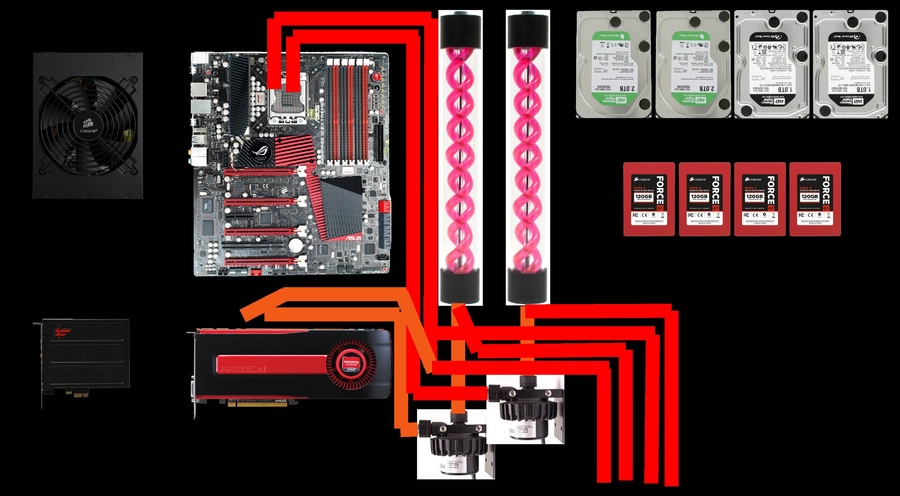

Для начала, я сделал фотографии всех компонентов в их реальных размерах и скомпоновал все это в Фотошопе. Таким образом, я смог перемещать их по рабочей поверхности и решить, как это будет выглядеть. Ну и это нужно для разводки трубок охлаждения. Вот пара макетов:

От этого отказался, из-за пустого места в правом нижнем углу. А материнка оказалась слева, хотя должна быть в самом центре и притягивать внимание ко всей панели.

Тут тоже куча места справа, хотя блок питания и материнка уже ближе к центру. В финальной версии трубки охлаждения тянутся по всему правому краю, плюс там появились два термометра.

Самый крутой системный блок для PC (сделай сам)
Переношу чертеж материнки на акриловый лист.

Самый крутой системный блок для PC (сделай сам)

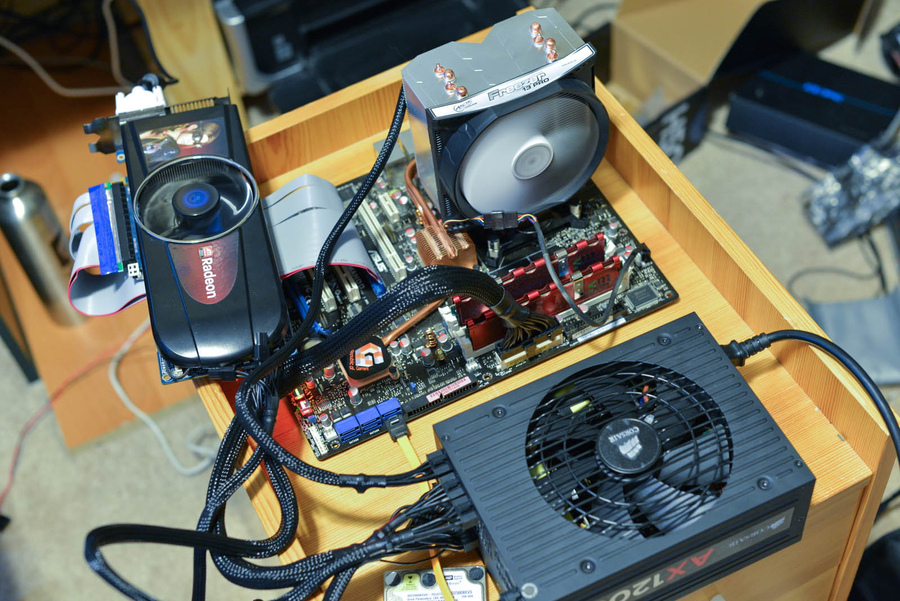

Так как видеоадаптеры будут далеко от материнской платы, я заказал удлинители для PCIe слота для каждой из карт на eBay. Это я тестирую, как они работают. Правда, потом у меня были огромные проблемы с перекрестной работой карт из-за дешевых неэкранированных проводов. Они оказались друг над другом и создавали серьезные помехи. Система висла на загрузке Биоса. Ее удалось запустить лишь с одной картой. В конце концов, мне пришлось раскошелится на очень дорогие кабели с хорошей защитой. Но об этом — позже.

Самый крутой системный блок для PC (сделай сам)
Товар прибыл!

Самый крутой системный блок для PC (сделай сам)
БОльшая часть водяного охлаждения — из Performance-PC. Они даже подарили мне футболку и целых два коврика для мышки!

Самый крутой системный блок для PC (сделай сам)
Акриловая подложка для материнки.

Самый крутой системный блок для PC (сделай сам)
Все акриловые панели обрезаны под 45°, чтоб достичь эффекта свечения края.

Самый крутой системный блок для PC (сделай сам)

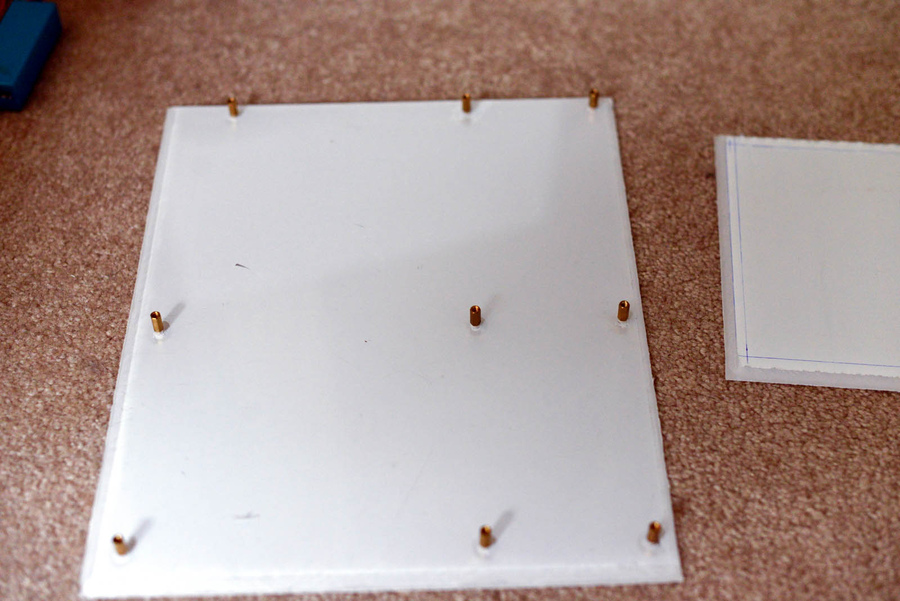

Отверстия просверлены, крепления установлены.
Та-да!!! Оказывается, мама Rampage III Extreme — формата eATX. А это — для АТХ формфактора.
Правильную eATX-подложку я сделал позже.

Самый крутой системный блок для PC (сделай сам)

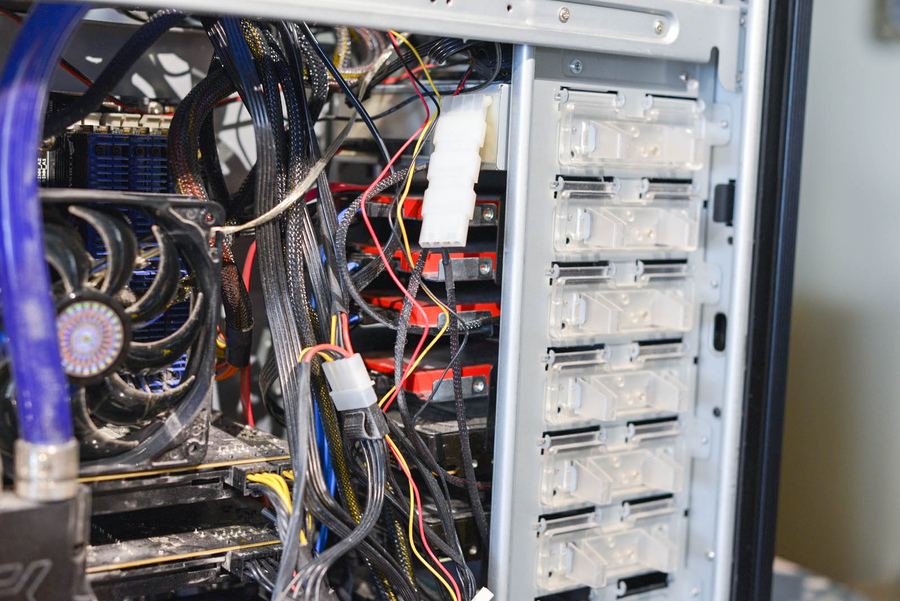

Пора выпотрошить мой старый пыльный корпус.

Самый крутой системный блок для PC (сделай сам)

Самый крутой системный блок для PC (сделай сам)
В старом компе диски вставлены в боксы Vantec HDCS, которые из 2-х 5.25"-х делают 3 бокса для HDD.

Самый крутой системный блок для PC (сделай сам)

Самый крутой системный блок для PC (сделай сам)

Самый крутой системный блок для PC (сделай сам)
Видеокарты.

Самый крутой системный блок для PC (сделай сам)
Подложки для всех компонентов.

Самый крутой системный блок для PC (сделай сам)
Кастомные крепления для помпы из акрила.

Самый крутой системный блок для PC (сделай сам)
Крупный план черновой отделки, сделанной с помощью настольной пилы. Позже их нужно будет отшлифовать.

Самый крутой системный блок для PC (сделай сам)
В центре каждой пластины есть треугольный разрез. Он будет отражать свет, который проецируется перпендикулярно внутри пластины на краях. Без разреза края еле светятся.

Самый крутой системный блок для PC (сделай сам)

Самый крутой системный блок для PC (сделай сам)
Тест со включенным светом на панели с звуковухой.

Самый крутой системный блок для PC (сделай сам)
Все панели отшлифованы влажной наждачкой на 120.

Самый крутой системный блок для PC (сделай сам)
Крупный план шлифовки.

Самый крутой системный блок для PC (сделай сам)
Все задние панели с готовыми отверстиями.

Самый крутой системный блок для PC (сделай сам)
Под столом — акриловый снег.

Самый крутой системный блок для PC (сделай сам)
Подготовка к покраске в красный цвет.

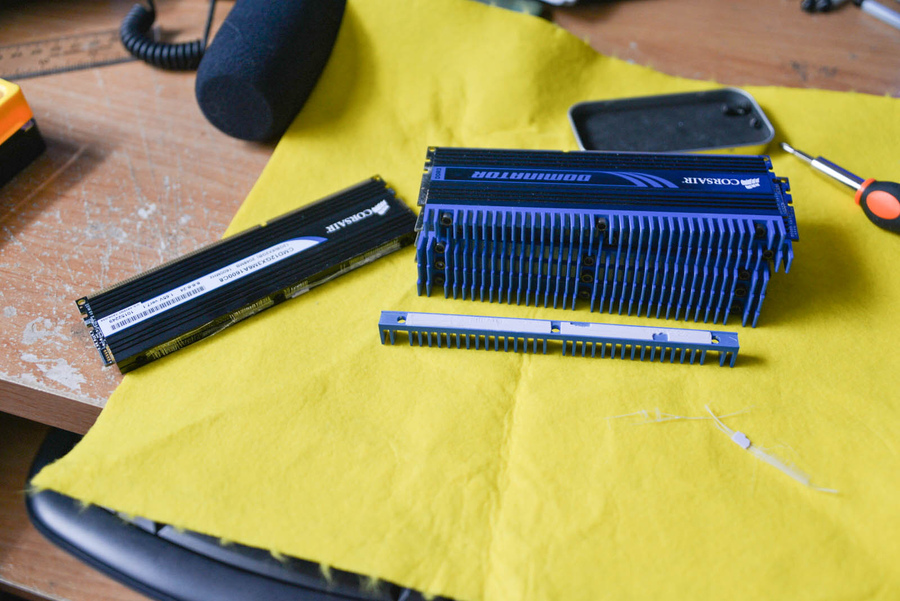

Удивительно, но Corsair сделал термопрокладки на лепестках, хотя они не нагреваются вообще.

Самый крутой системный блок для PC (сделай сам)

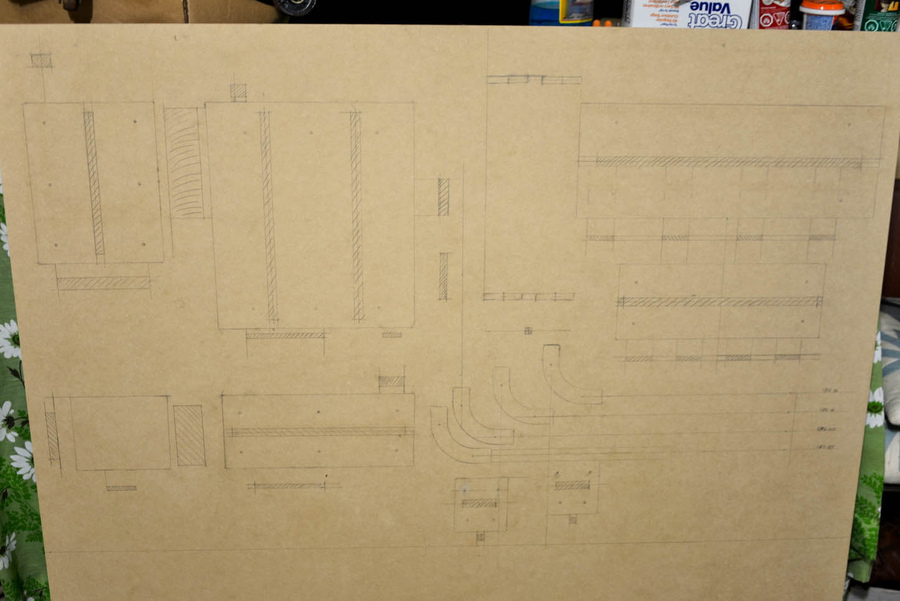

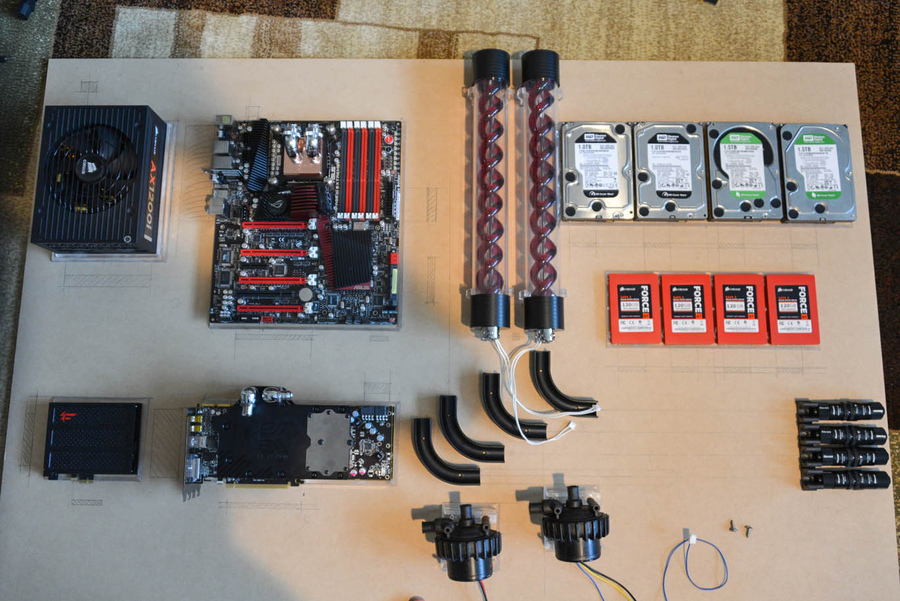

Разметка всех компонентов на основной плате, чтоб отметить различные щели и отверстия. Доска — 1/4" 48 х 30 ДВП.

Самый крутой системный блок для PC (сделай сам)
Все щели и отверстия отмечены на своих местах.

Самый крутой системный блок для PC (сделай сам)

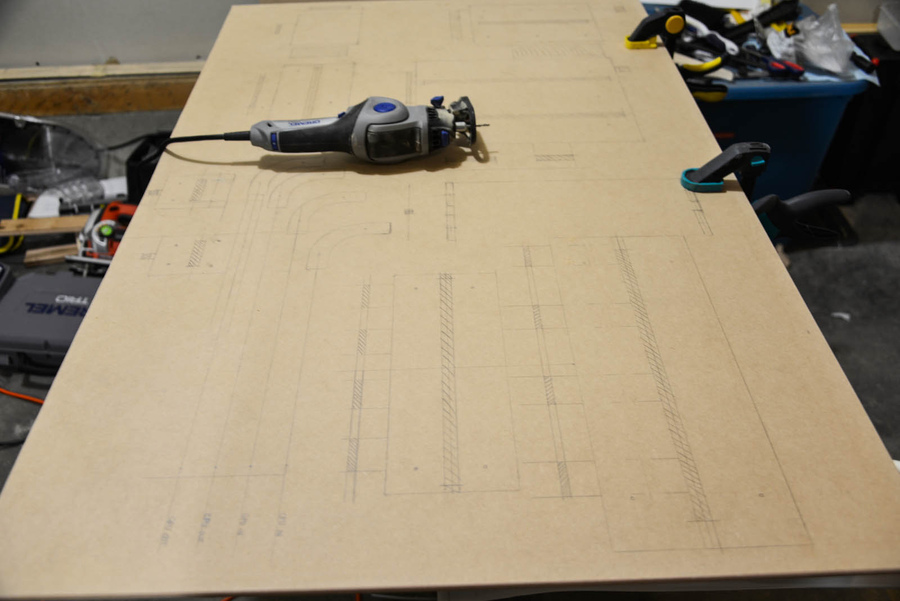

Готовлюсь вырезать слоты лобзиком.

Самый крутой системный блок для PC (сделай сам)

Самый крутой системный блок для PC (сделай сам)

Самый крутой системный блок для PC (сделай сам)
Приклеиваю рамку.

Самый крутой системный блок для PC (сделай сам)

Самый крутой системный блок для PC (сделай сам)
Внутренние края выкрашиваю в черный — под цвет карбоновой пленки.

Самый крутой системный блок для PC (сделай сам)

Самый крутой системный блок для PC (сделай сам)
Пайка светодиодных лент.

Самый крутой системный блок для PC (сделай сам)
Рабочее место.

Самый крутой системный блок для PC (сделай сам)

Самый крутой системный блок для PC (сделай сам)
LED-ленты. Временное крепление.

Самый крутой системный блок для PC (сделай сам)
Клею гигантскую виниловую пленку. Это была самая жестокая часть. Я чуть не получил инфаркт. Как наклеивать пленку на экран телефона, только х1000 больше.

Самый крутой системный блок для PC (сделай сам)
Нет пузырей!

Самый крутой системный блок для PC (сделай сам)

Самый крутой системный блок для PC (сделай сам)

Самый крутой системный блок для PC (сделай сам)

Самый крутой системный блок для PC (сделай сам)
Использую алюминиевый скотч, чтоб скрыть LED на лицевой стороне панели для жестких дисков, между ними.

Самый крутой системный блок для PC (сделай сам)
Мой помошник — Томми.

Самый крутой системный блок для PC (сделай сам)
Все подложки установлены на свои места на общей плате на винтах №10. Их вкрутил в заранее подготовленные отверстия.

Самый крутой системный блок для PC (сделай сам)

Самый крутой системный блок для PC (сделай сам)

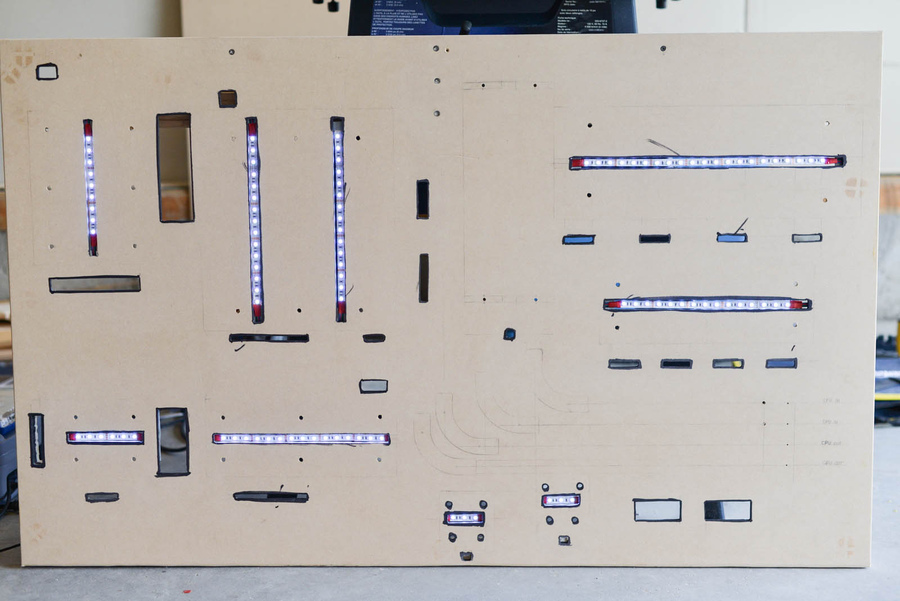

Проверка света.

Самый крутой системный блок для PC (сделай сам)

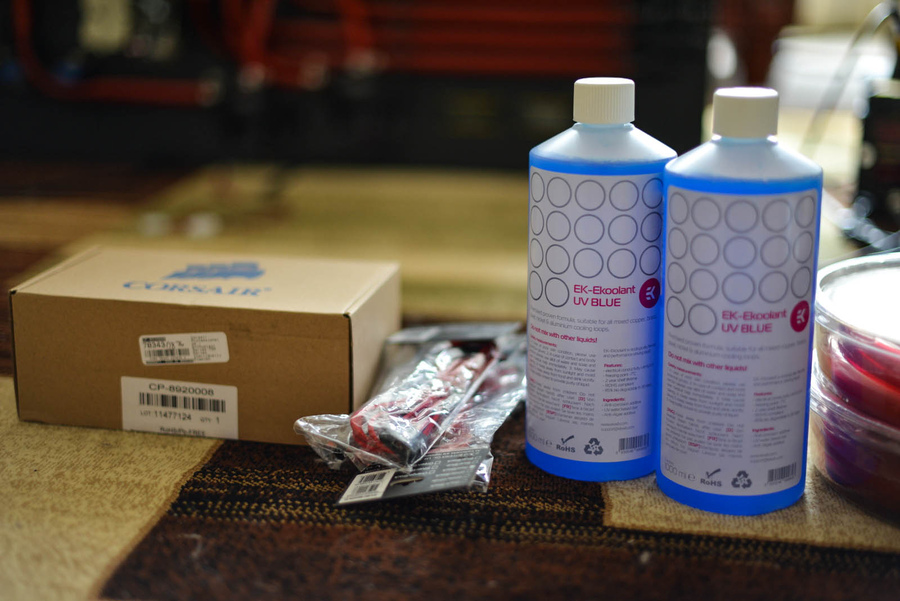

Прибыла охлаждающая жидкость и кабели. Я использовал Bitfenix для компонентов и Сorsair — для блока питания.

Самый крутой системный блок для PC (сделай сам)

Самый крутой системный блок для PC (сделай сам)

Самый крутой системный блок для PC (сделай сам)

Самый крутой системный блок для PC (сделай сам)
Слева — Bitfenix, справа — Сorsair. У Bitfenix-а нет черной термоусадки на концах, поэтому Корсар выглядит круче.

Самый крутой системный блок для PC (сделай сам)
Красные стяжки, чтоб подтянуть висячие провода.

Самый крутой системный блок для PC (сделай сам)
Задняя сторона. Все кабели подсоединены.

Самый крутой системный блок для PC (сделай сам)
Тестируем на герметичность, пока вся система лежит на полу — так проще устранять проблемы.

Первый запуск.

Не грузится. Подключился через iROG USB к ноутбуку, чтоб посмотреть лог загрузки. Оказалось — система застряла на VGA BIOS-е. Отключил одну из видеокарт — все заработало. Попробовал подключить другую — тоже работает. Обе карты — нет. Провел небольшое исследование и выяснил, что неэкранированные PCIe-удлинители с ленточными кабелями очень восприимчивы к электромагнитным помехам. Попробовал экранировать их, обернув в несколько слоев алюминиевой фольги.
Самый крутой системный блок для PC (сделай сам)

Самый крутой системный блок для PC (сделай сам)

Самый крутой системный блок для PC (сделай сам)
После 4-х слоев фольги мне удалось запустить обе карты. Но машина сразу висла, как только запускал любую игру или какой-нибудь 3D редактор. Мало того, мой Soundblaster тоже каскадом связан шлейфом со слотом 3 x1 PCIe, и это также сильно мешало работе видюх и вешало систему.
В результате, с болью в сердце, пришлось заказать дорогие защищенные удлинители для слотов PCIe от 3М (ок. 100$ каждый)

Самый крутой системный блок для PC (сделай сам)
Экранированные удлинители 3М на месте. Они оказались длиннее предыдущих и теперь обе видеокарты дотянулись до PCIe х16.

Самый крутой системный блок для PC (сделай сам)

Самый крутой системный блок для PC (сделай сам)

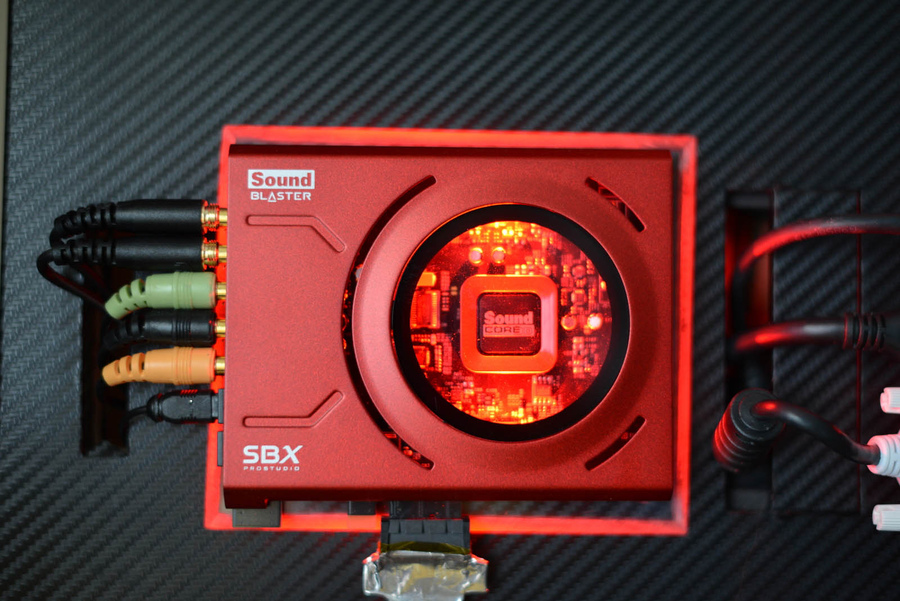

Поменял предыдущий звук на SoundBlaster Zx. Этот выглядит потрясающе!

Самый крутой системный блок для PC (сделай сам)

И напоследок

На данный момент все работает гладко. Установка имеет всего 2 вентилятора. На БП он едва шевелится, и еще один я поставил на чипсет — очень тихий. Помпа работает на самой низкой мощности, так что комп выше довольно тихим. Единственная штука, которая раздражает — оказалось, что вне корпуса слышна работа некоторых компонентов. В моем случае это — жужжание видюх и 1ТВ винчестера.

Хладагент EK UV очень чувствителен к ультрафиолету. Я знаю, что нельзя смешивать охлаждающие жидкости, чтоб сохранить их свойства, но черт возьми, если бы я использовал ее неразбавленной — не смог бы увидеть спирали в резервуаре. Для обеих контуров я взял примерно 1/8 от банки, остальное — дистиллированная вода.

От переводчика

Никак не претендую на хоть какое-нибудь авторство это невероятного проекта. Просто я — журналист, с образованием электронщика, и заниматься такими вещами — моя мечта. И если честно, я бы сделал стол, а не стену. Вот и решил, вдруг не все Хабровчане сидят на www.overclock.net

Вот ссылка на оригинал на английском: Тыц
