Утилизация тепла дымовых газов: экология с выгодой

в 8:02, , рубрики: Блог компании ГК ЛАНИТ, инженерные системы, первый инженер, химия, экология, Энергия и элементы питания

В поисках способов повышения эффективности предприятий энергетического сектора, а также других промышленных объектов, на которых используется оборудование, сжигающее ископаемое топливо (паровые, водогрейные котлы, технологические печи и т.д.), вопрос использования потенциала дымовых газов поднимается не в самую первую очередь.

Между тем, опираясь на существующие нормы расчёта, разработанные десятки лет назад, и сложившиеся стандарты выбора ключевых показателей работы подобного оборудования, эксплуатирующие организации теряют деньги, выпуская их в прямом смысле в трубу, попутно ухудшая экологическую обстановку в глобальном масштабе.

Если, как и команда "Первого инженера", вы считаете неправильным упускать возможность позаботиться об окружающей среде и здоровье жителей вашего города с выгодой для бюджета предприятия, читайте статью о том, как превратить дымовые газы в энергоресурс.

Утилизация тепла дымовых газов: экология с выгодой - 1

Изучаем стандарты

Ключевой параметр, определяющий КПД котельного агрегата, – температура уходящих газов. Тепло, теряемое с уходящими газами, составляет значительную часть всех тепловых потерь (наряду с потерями тепла от химического и механического недожога топлива, потерями с физическим теплом шлаков, а также утечек тепла в окружающую среду вследствие наружного охлаждения). Эти потери оказывают решающее влияние на экономичность работы котла, снижая его КПД. Таким образом, мы понимаем, что чем ниже температура дымовых газов, тем выше эффективность котла.

Оптимальная температура уходящих газов для разных видов топлива и рабочих параметров котла определяется на основании технико-экономических расчётов на самом раннем этапе его создания. При этом максимально полезное использование тепла уходящих газов традиционно достигается за счёт увеличения размеров конвективных поверхностей нагрева, а также развития хвостовых поверхностей – водяных экономайзеров, регенеративных воздухоподогревателей.

Но даже несмотря на внедрение технологий и оборудования для наиболее полной утилизации тепла, температура уходящих газов согласно действующей нормативной документации должна находиться в диапазоне:

  • 120-180 °С для котлов на твёрдом топливе (в зависимости от влажности топлива и рабочих параметров котла),
  • 120-160 °С для котлов на мазуте (в зависимости от содержания в нём серы),
  • 120-130 °С для котлов на природном газе.

Указанные значения определены с учетом факторов экологической безопасности, но в первую очередь, исходя из требований к работоспособности и долговечности оборудования.

Так, минимальный порог задаётся таким образом, чтобы исключить риск выпадения конденсата в конвективной части котла и далее по тракту (в газоходах и дымовой трубе). Однако для предупреждения коррозии вовсе не обязательно жертвовать теплом, которое выбрасывается в атмосферу вместо того, чтобы совершать полезную работу.

Утилизация тепла дымовых газов: экология с выгодой - 2

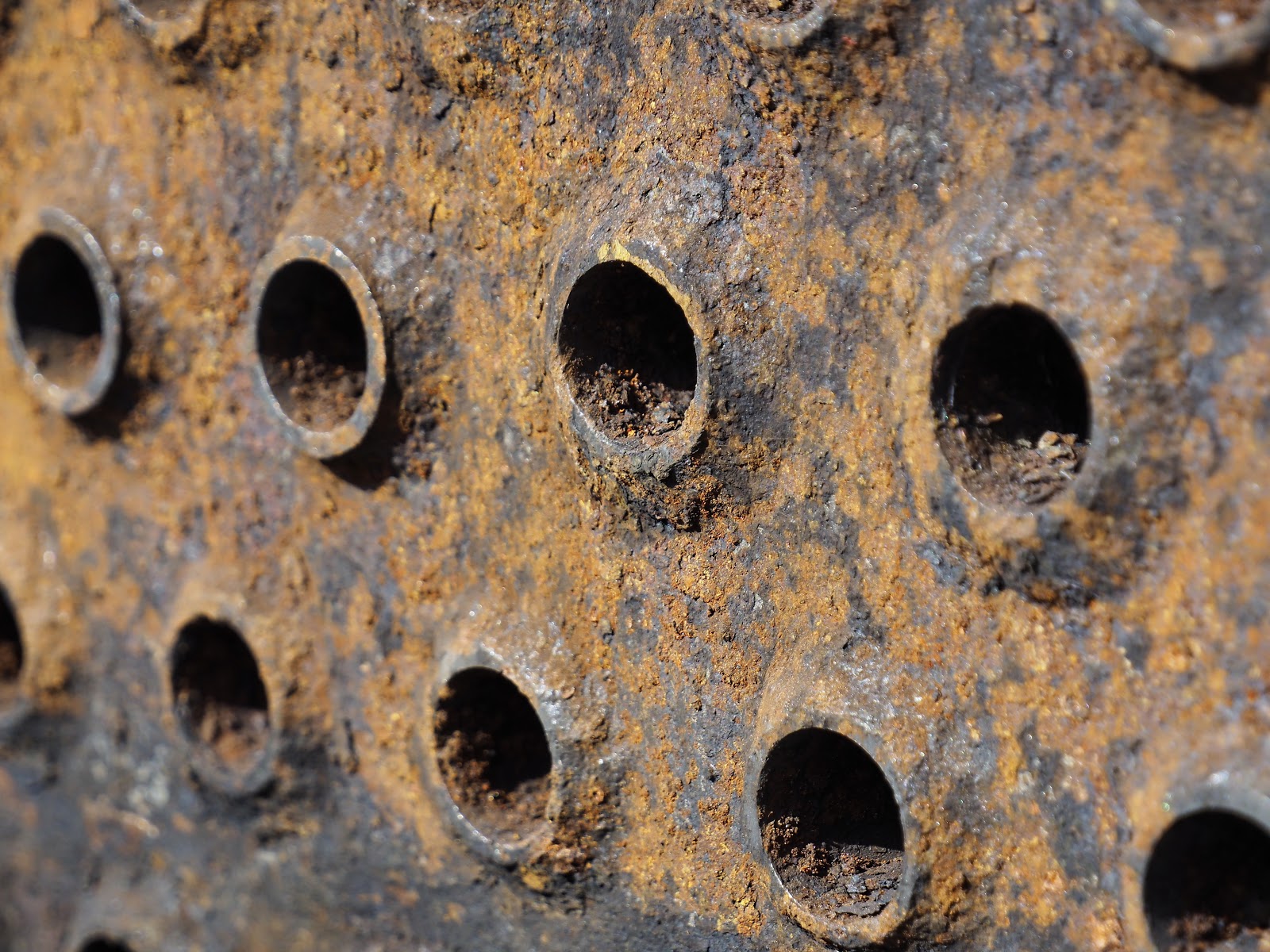

Коррозия. Исключаем риски

Не спорим, коррозия – явление неприятное, способное поставить под угрозу обеспечение безопасной работы котельной установки и существенно сократить назначенный ей срок эксплуатации.

При охлаждении дымовых газов до температуры точки росы и ниже, происходит конденсация водяных паров, вместе с которыми переходят в жидкое состояние и соединения NOx, SOx, которые, вступая в реакцию с водой, образуют кислоты, разрушительно воздействующие на внутренние поверхности котла. В зависимости от типа сжигаемого топлива, температура кислотной точки росы может быть различной, как и состав кислот, выпадающих в виде конденсата. Результат, тем не менее, один – коррозия.

Уходящие газы котлов, работающих на природном газе, в основном состоят из следующих продуктов сгорания: водяных паров (Н2О), углекислого газа (СО2), угарного газа (СО) и несгоревших горючих углеводородов СnHm (два последних появляются при неполном сгорании топлива, когда режим горения не отлажен).

Поскольку в атмосферном воздухе содержится большое количество азота, среди прочего, в продуктах сгорания появляются оксиды азота NO и NO2, обобщённо именуемые NOx, пагубно воздействующие на окружающую среду и здоровье человека. Соединяясь с водой, оксиды азота и образуют коррозионно-активную азотную кислоту.

При сжигании мазута и угля в продуктах сгорания появляются оксиды серы, именуемые SOx. Их негативное воздействие на окружающую среду также широко исследовано и не подвергается сомнению. Образующийся при взаимодействии с водой кислый конденсат вызывает сернистую коррозию поверхностей нагрева.

Традиционно, температура уходящих газов, как было показано выше, выбирается таким образом, чтобы защитить оборудование от выпадения кислоты на поверхностях нагрева котла. Более того, температура газов должна обеспечить конденсацию NOx и SOx за пределами газового тракта с тем, чтобы защитить от коррозионных процессов не только сам котёл, но и газоходы с дымовой трубой. Конечно, существуют определённые нормы, ограничивающие допустимые концентрации выбросов оксидов азота и серы, но это нисколько не отменяет факт накопления этих продуктов сгорания в атмосфере Земли и выпадение их в виде кислотных осадков на её поверхность.

Сера, содержащаяся в мазуте и угле, а также унос не сгоревших частиц твёрдого топлива (в том числе золы) накладывают дополнительные условия по очистке дымовых газов. Применение систем газоочистки значительно удорожает и усложняет процесс утилизации тепла дымовых газов, делая подобные мероприятия слабо привлекательными с экономической точки зрения, а зачастую практически не окупаемыми.

В некоторых случаях местные органы власти устанавливают минимальную температуру дымовых газов в устье трубы с целью обеспечения адекватного рассеяния уходящих газов и отсутствия дымового факела. Кроме того, некоторые предприятия могут по собственной инициативе применять подобную практику для улучшения своего имиджа, поскольку широкая общественность зачастую интерпретирует наличие видимого дымового факела как признак загрязнения окружающей среды, в то время как отсутствие дымового факела может рассматриваться как признак чистого производства.

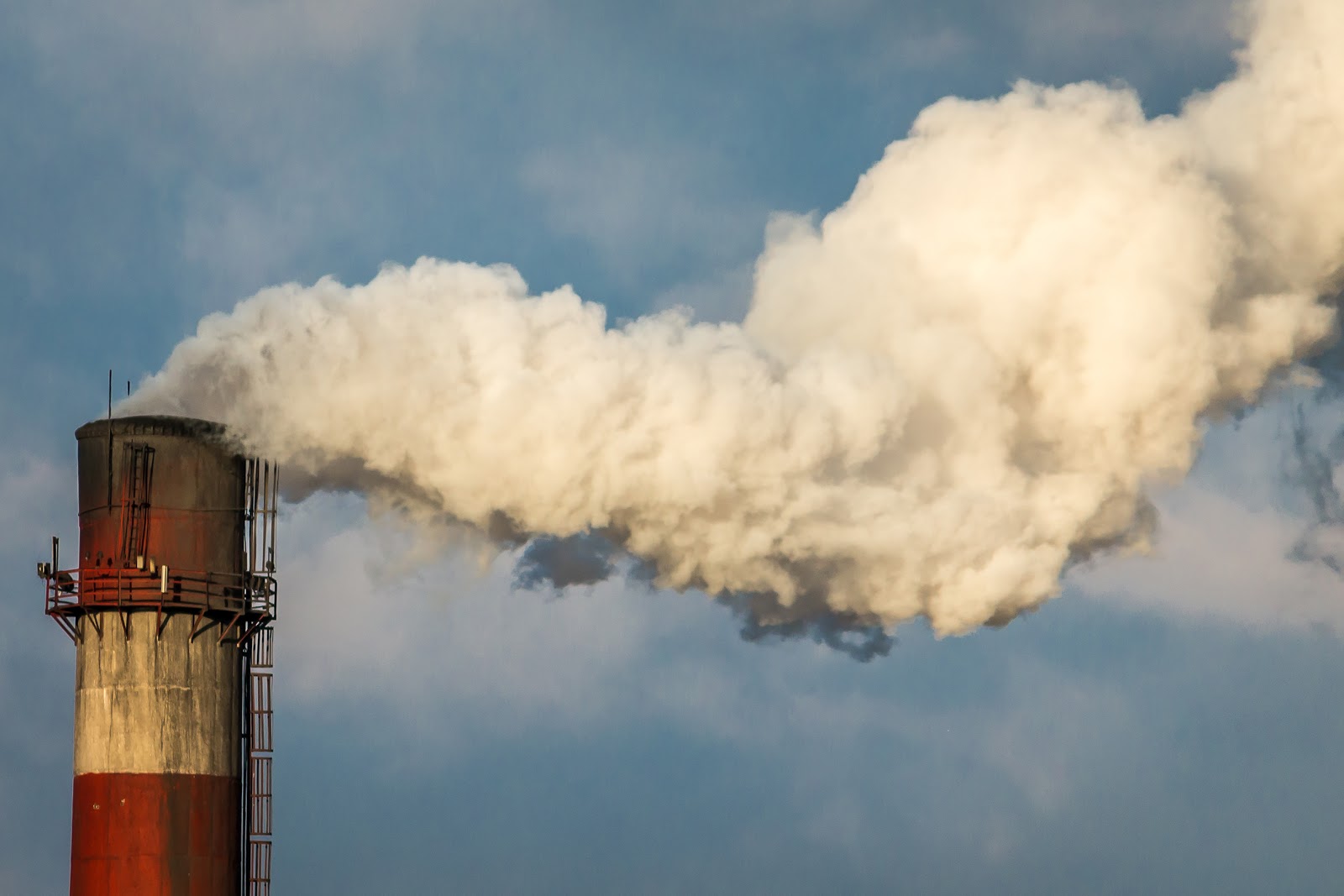

Всё это приводит к тому, что при определённых погодных условиях предприятия могут специально подогревать дымовые газы перед выбросом их в атмосферу. Хотя, понимая состав уходящих газов котла, работающего на природном газе (он детально разобран выше), становится очевидно, что белый «дым», который идёт из трубы (при правильной настройке режима горения), – это по большей части пары воды, образующиеся в результате реакции горения природного газа в топке котла.

Борьба с коррозией требует применения материалов, устойчивых к её негативному воздействию (такие материалы существуют и могут применяться на установках, использующих в качестве топлива газ, продукты нефтепереработки и даже отходы), а также организацию сбора, переработки кислого конденсата и его утилизации.

Утилизация тепла дымовых газов: экология с выгодой - 3

Технология

Внедрение комплекса мер по снижению температуры дымовых газов за котлом на существующем предприятии обеспечивает увеличение КПД всей установки, в состав которой входит котельный агрегат, используя, прежде всего, сам котёл (тепло, вырабатываемое в нём).

Концепция таких решений, по своей сути, сводится к одному: на участке газохода до дымовой трубы монтируется теплообменник, воспринимающий тепло дымовых газов охлаждающей средой (например, водой). Эта вода может быть, как непосредственно конечным теплоносителем, который необходимо нагреть, так и промежуточным агентом, который передаёт тепло посредством дополнительного теплообменного оборудования другому контуру.

Принципиальная схема представлена на рисунке:

Утилизация тепла дымовых газов: экология с выгодой - 4

Сбор образующегося конденсата происходит непосредственно в объёме нового теплообменного аппарата, который выполняется из коррозионно-устойчивых материалов. Это обусловлено тем, что порог температуры точки росы для влаги, содержащейся в объёме уходящих газов, преодолевается именно внутри теплообменника. Таким образом, полезно используется не только физическое тепло дымовых газов, но и скрытая теплота конденсации содержащихся в них водяных паров. Сам же аппарат должен рассчитываться таким образом, чтобы его конструктив не оказывал чрезмерного аэродинамического сопротивления и, как следствие, ухудшения условий работы котельного агрегата.

Конструкция теплообменного аппарата может представлять собой либо обычный рекуперативный теплообменник, где перенос тепла от газов к жидкости происходит через разделяющую стенку, либо контактный теплообменник, в котором дымовые газы непосредственно вступают в контакт с водой, которая разбрызгивается форсунками в их потоке.

Для рекуперативного теплообменника решение вопроса по кислотному конденсату сводится к организации его сбора и нейтрализации. В случае же с контактным теплообменником применяется несколько иной подход, в чём-то сходный с периодической продувкой системы оборотного водоснабжения: по мере увеличения кислотности циркулирующей жидкости, некоторое её количество отбирается в накопительный бак, где происходит обработка реагентами с последующей утилизацией воды в дренажную канализацию, либо направлением её в технологический цикл.

Отдельные применения энергии дымовых газов могут быть ограничены вследствие разницы между температурой газов и потребностями в определённой температуре на входе энергопотребляющего процесса. Однако и для таких, казалось бы, тупиковых ситуаций разработан подход, который опирается на качественно новые технологии и оборудование.

С целью повышения эффективности процесса утилизации тепла дымовых газов в мировой практике в качестве ключевого элемента системы всё чаще применяются инновационные решения на базе тепловых насосов. В отдельных секторах промышленности (например, в биоэнергетике) такие решения применяются на большинстве вводимых в эксплуатацию котлов. Дополнительная экономия первичных энергоресурсов в этом случае достигается за счёт применения не традиционных парокомпрессионных электрических машин, а более надёжных и технологичных абсорбционных бромисто-литиевых тепловых насосов (АБТН), которым для работы нужна не электроэнергия, а тепло (зачастую это может быть не используемое бросовое тепло, которое в избытке присутствует практически на любом предприятии). Такое тепло стороннего греющего источника активизирует внутренний цикл АБТН, который позволяет преобразовывать располагаемый температурный потенциал уходящих газов, и передавать его более нагретым средам.

Утилизация тепла дымовых газов: экология с выгодой - 5

Результат

Охлаждение уходящих газов котла с применением подобных решений может быть достаточно глубоким – до 30 и даже 20 °С с первоначальных 120-130 °С. Полученного тепла вполне достаточно, чтобы подогреть воду для нужд химводоподготовки, подпитки, горячего водоснабжения и даже теплосети.

Экономия топлива при этом может достигать 5÷10 %, а повышение КПД котельного агрегата – 2÷3 %.

Таким образом, внедрение описанной технологии позволяет решать сразу несколько задач. Это:

  • максимально полное и полезное использование тепла дымовых газов (а также скрытой теплоты конденсации водяных паров),
  • снижение объёма выбросов NOx и SOx в атмосферу,
  • получение дополнительного ресурса – очищенной воды (которому найдётся полезное применение на любом предприятии, например, в качестве подпитки теплосети и других водяных контуров),
  • ликвидация дымового факела (он становится едва различимым или исчезает вовсе).

Практика показывает, что целесообразность применения подобных решений в первую очередь зависит от:

  • возможности полезной утилизации имеющегося тепла дымовых газов,
  • продолжительности использования полученной тепловой энергии в году,
  • стоимости энергоресурсов на предприятии,
  • наличия превышения предельно допустимой концентрации выбросов по NOx и SOx (а также от строгости местного экологического законодательства),
  • способа нейтрализации конденсата и вариантов его дальнейшего использования.

Автор: Валентин
