Резервное копирование (РК) данных IBM SAP HANA средствами IBM Tivoli Storage Manager

в 8:59, , рубрики: IBM, SAP HANA, storage, Tivoli, метки: , , ,
Что такое IBM SAP HANA

SAP HANA — High Performance Analytic Appliance. Это современная платформа для бизнес-приложений и аналитики в реальном времени с исполнением запросов в оперативной памяти.

IBM подготовило сбалансированную платформу для решения задач реализуемых SAP при помощи технологии вычислений In-memory. Комплекс IBM SAP HANA состоит из вычислительных блоков, которые гибко масштабируются и содержат ПО GPFS — высокопроизводительную файловую систему с общим доступом к дискам, обеспечивающим высокую отказоустойчивость.

Как организовано резервное копирование SAP HANA штатными средствами

Резервное копирование применяется для защиты данных от ошибок при работе с дисками.

Резервное копирование SAP HANA включает:

  • РК на файловую систему (внешние смонтированные диски)
  • РК содержащих реплику данных из ERP, данные моделирования
  • РК осуществляется с помощью «SAP in-memory computing studio» или при помощи SQL скриптов через командную строку
  • Для РК файлов конфигураций выполняется ручное копирование их на другое устройство хранения
  • РК логов для версии SAP HANA 1.0 недоступно

Расчёт пространства на дисках для РК ведётся исходя из используемой оперативной памяти для SAP HANA + 10-50% резерв. Только используемое пространство будет зарезервировано.

Рассмотрим реализацию системы резервного копирования для SAP HANA объёмом в 3,5 ТБ

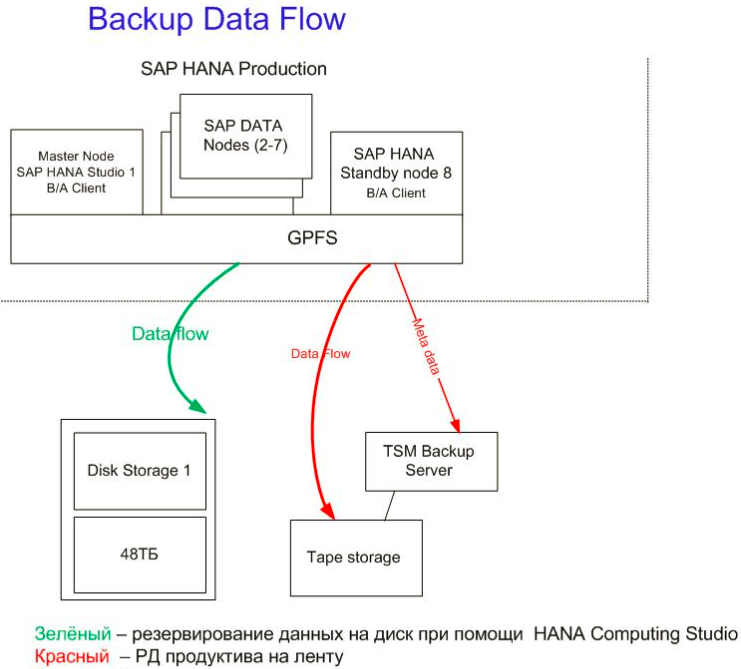

Как показано на рисунке 1, рассматриваемый комплекс SAP HANA состоит из 8 нод. 7 нод продуктивных, одна из которых выделена в качестве мастер ноды, а 8-ая Standby нода для реализации функции высокой доступности в рамках одного кластера.

Рисунок 1 – Кластер SAP HANA

Резервное копирование (РК) данных IBM SAP HANA средствами IBM Tivoli Storage Manager

Стоит обратить внимание, что решение IBM SAP HANA построено с использование GPRS кластера, и не требует обслуживания и наличия дискового массива для работы самого комплекса.

На мастер ноду устанавливается клиент резервного копирования Tivoli Storage Manager и Tivoli Storage manager for SAN, также рекомендуется установить их на Standby ноду для исключения единой точки отказа.

На первоначальном этапе выгрузка данных производится средствами HANA Data Studio на файловую систему вне кластера SAP HANA, реализация данной возможности описана в документации SAP.

Для организации длительного хранения резервных и архивных копий к комплексу IBM SAP HANA подключаем дисковую систему. В итоге средствами DataStudio на дисковом хранилище получаем «плоские» файлы для дальнейшего копирования средствами Tivoli.

Клиент резервного копирования забирает данные с дисковой системы и инициирует запись данных на ленту. Для снижения нагрузки с продуктивного сервера от процесса резервного копирования предлагается использовать Lan- Free клиента. Для этого в Мастер ноду и Standby ноду кластера добавлены FC адаптеры. В качестве дисковой системы, которая сможет удовлетворить требования заказчика к объёмам хранимых данных и обеспечить высокую скорость доступа к ним, была предложена дисковая система IBM Storwize V7000

Компоненты решения:

  • Ленточная библиотека
  • Дисковая система – Storwize V7000
  • Сервер резервного копирования
  • SAN свичи
  • ПО — Tivoli Storage manager Extended Edition
  • ПО — Tivoli Storage manager for SAN

Пример расчёта

Рассмотрим реализацию системы со следующими требованиями:

  • Размер продуктивной базы – 3,5 ТБ
  • Допустимое окно резервного копирования — 5 часов
  • Кол-во ежедневных копий – 1
  • Срок хранения ежедневных копий — 90 дней
  • Хранить на протяжении года ежемесячные копии
  • RPO – 24 часа
  • RTO — 5 часов

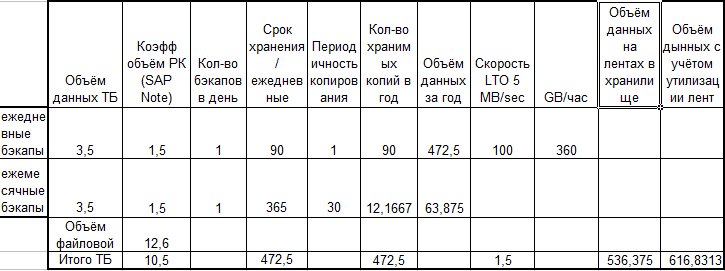

Произведем расчёт объёма данных в планируемом хранилище согласно требованиям.
Размер набора файлов для одного узла HANA 512ГБ х 1.5 = 750ГБ (документация к SAP HANA коэффициент увеличения объёма при РК от 10% до 50 %).

Резервное копирование (РК) данных IBM SAP HANA средствами IBM Tivoli Storage Manager

Сделаем расчёт ленточной библиотеки с учетом требований по скорости

Резервное копирование (РК) данных IBM SAP HANA средствами IBM Tivoli Storage Manager

Итого с учётом начальных требований
Объём данных РК за год для хранения на лентах — 617 ТБ
Кол-во лент – 412 картриджей LTO5
Число драйвов в библиотеке не менее 4-х

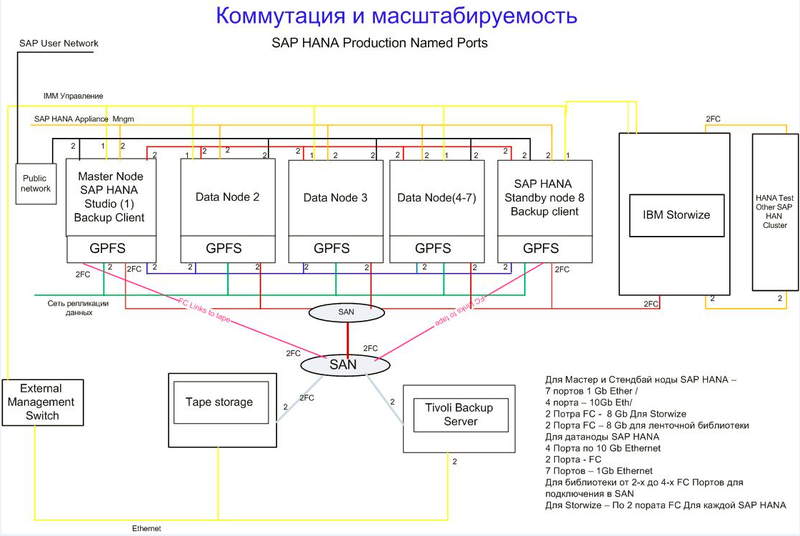

Рисунок 2 — Коммутация кластера SAP HANA для реализации Lan- Free Backup

Резервное копирование (РК) данных IBM SAP HANA средствами IBM Tivoli Storage Manager

  1. Сеть для подключения пользователей к приложению(SAP HANA Client Network)- 1 Gb Ethernet – 2 Порта на каждый сервер
  2. Сеть для организации GPFS кластера- 10 Gb Ethernet – 2 Порта на каждый сервер
  3. Сеть для репликации данных (SAP Replication) –1 Gb Ethernet 2 Порта в каждой ноде
  4. Сеть подключения HANA к Storwize — 8GB FC По 2 порта На мастер и Standby Ноды
  5. Сеть подключения к ленточной библиотеке по 2 FC Порта для мастер и Standby ноды
  6. Сеть для управления серверами (IMM net) управление оборудованием – 1 Gb Ethernet – 1 Порт на сервер
  7. Высокоскоростная сеть для обмена данными между узлами SAP HANA на уровне приложения(SAP HANA net) — 10 Gb Ethernet – 2 Порта на кадждый сервер
  8. Cеть управления приложением SAP(SAP Appliance Management net). Система мониторинга 1GB Ethernet

Заключение

Разработанное решение позволит компании реализовывать требование по хранению резервных и архивных копий данных на ленточных носителях, тем самым обеспечить их длительное и экономически эффективное хранение (с точки зрения стоимости за 1ТБ хранимых данных), и реализовать различные политики хранения данных в соответствии с законодательными и отраслевыми требованиями.

Предложенная система позволяет интегрировать данные SAP HANA в централизованную систему резервного копирования на базе IBM Tivoli Storage manager.

В версии IBM Tivoli Storage Manager for ERP 6.4 анонсирована поддержка SAP HANA.

Автор: ibm
