Apple Wallet. Что это такое и как интегрировать в него свою карту

в 8:47, , рубрики: iOS, MacOS, mobile, swift, xcode, Блог компании Агентство AGIMA, разработка под iOS

Принято считать, что Wallet – не самый популярный сервис в СНГ. Но уже во втором проекте подряд заказчик ставит задачу «Сделать интеграцию с Wallet». Поэтому я решил написать эту статью, чтобы рассказать о сервисе в целом и показать, как интегрировать в него свой продукт.

Что такое Wallet? Он позволяет держать в телефоне различного вида карты (билеты, скидочные карты и т.п.), облегчая жизнь пользователям продукта. Более того, есть возможность актуализировать информацию о карте посредством push-уведомлений, но это тема для отдельной статьи. Но если у вас есть карта/билет/абонемент, которые можно интегрировать в телефон, то для этого есть решение! Как это сделать – читайте ниже.

Как правило, за создание карты отвечает ваш сервер. Приложение получает карту в виде .pkpass файла и уже через приложение пользователь может добавить карту в Wallet.

Структура карты

Что же представляет собой карта с точки зрения разработчика? Карта – это архив с расширением .pkpass. Он содержит в себе все данные, необходиимые для отображения и работы карты. Содержимое архива – в таблице ниже.

Файл Назначение
background.png Фоновая картинка для карты.
footer.png Картинка рядом со штрихкодом
icon.png Иконка для уведомлений и писем
logo.png Логотип карточки. Отображается слева сверху
manifest.json Реестр всех включанымх файлов
signature PKCS7 подпись
pass.json Внешний вид и информация на карте
strip.png Картинка, находящаяся сзади основного описания карточки
thumbnail.png Дополнительная картинка (уточнить)

Существуют следующие типы карт:

  • Посадочный билет: на самолет или поезд. Обычно купон работает на одну поездку;
  • Купон: для купонов и специальных предложений;
  • Билет на событие: может работать как для одного события, так и для целого сезона;
  • Скидочная карта: карты лояльности, скидочные или подарочные карты;
  • Карта общего вида: если ничего из вышеперечисленного не подходит под ваш случай: например, карта для поездок на метро или пропуск в спортзал.

Рассмотрим схематично внешний вид разных карт. Картинки лучше называть так, как это указано в таблице выше.

Посадочный билет

Apple Wallet. Что это такое и как интегрировать в него свою карту - 1

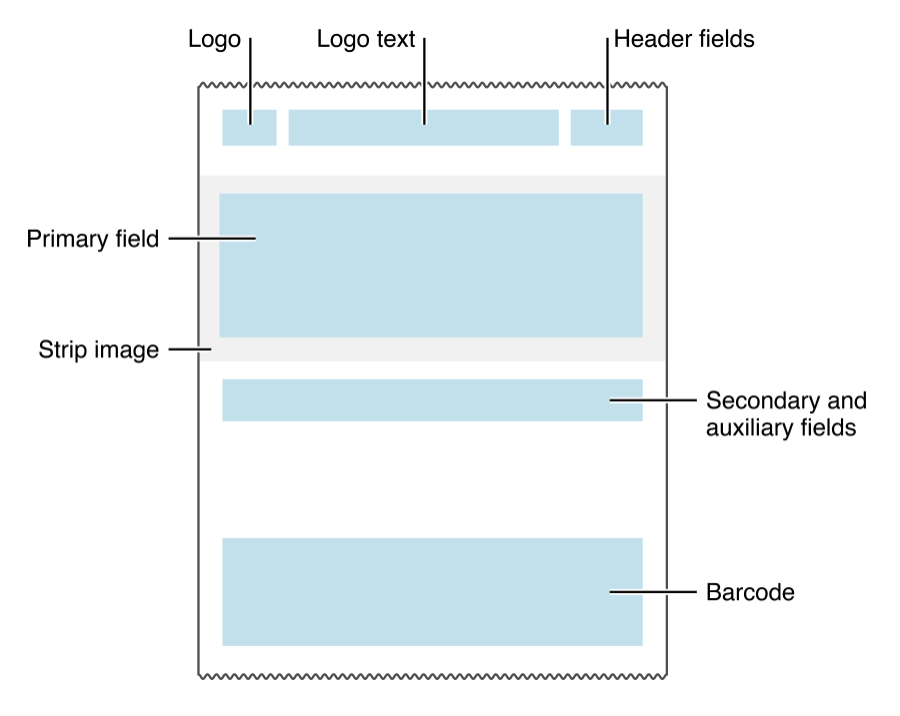

Купон

Apple Wallet. Что это такое и как интегрировать в него свою карту - 2

Билет на событие

Apple Wallet. Что это такое и как интегрировать в него свою карту - 3

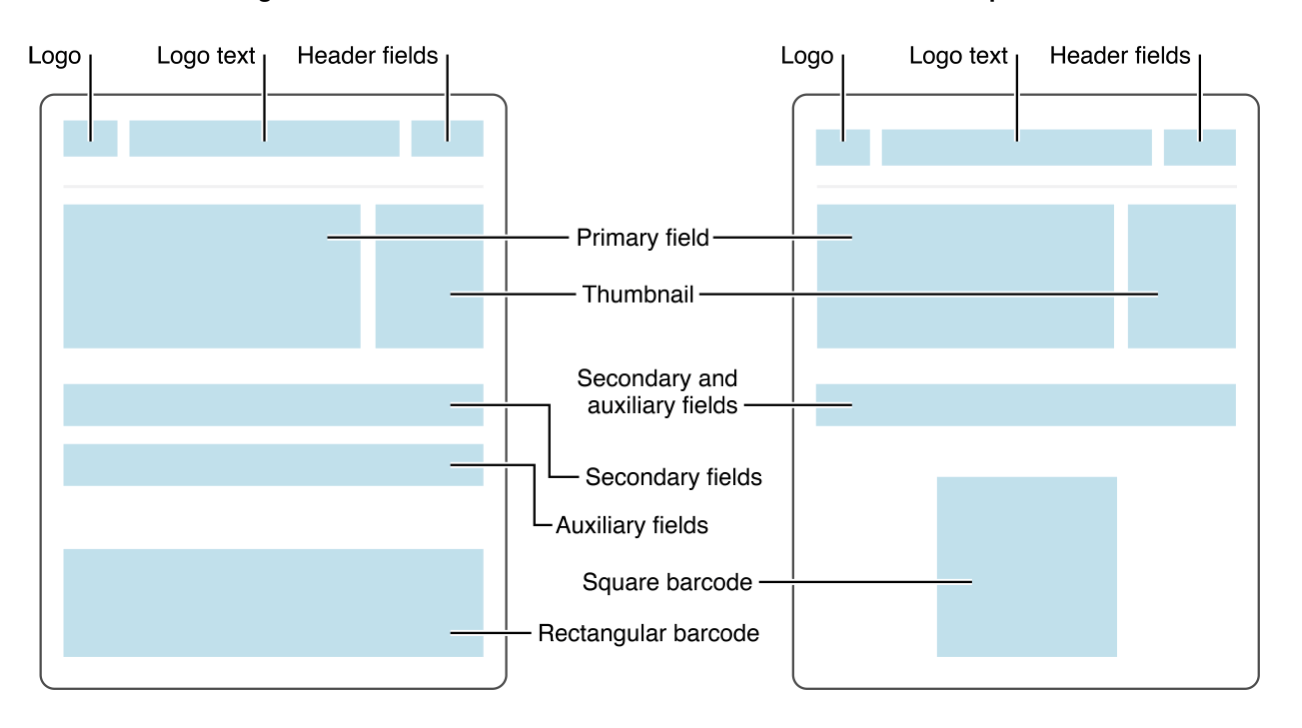

Общая карта

Apple Wallet. Что это такое и как интегрировать в него свою карту - 4

Скидочная карта

Apple Wallet. Что это такое и как интегрировать в него свою карту - 5

Структура pass.json

Обязательные поля. Содержат Pass Type ID, Team ID, название организации и т.п.
Ключи для связанных приложений. Нужны для отображения приложений, которые нужно «ассоциировать» с картой.
Ключи «срока годности» карточки.
Ключи актуальности. Например, координаты местности, где карта может быть использована, или начало события, для которого она предназначена.
Ключ стиля. В начале статьи были перечислены 5 видов карт для Wallet. Каждому из них соответствует свой стиль. Такой ключ должен быть строго один.
Ключи визуального оформления карты. Помимо очевидного, содержат в себе информацию о штрихкоде, отображаемом на карте.
Ключи web-сервисов. Вы можете использовать web-сервисы для взаимодействия с картой, например, автоматически ее обновлять.
NFC-ключи. Содержат дополнительную информацию для Apple Pay транзакции.

Теперь обо всем подробнее.

Обязательные поля

Ключ в JSON Тип данных Описание
description String.
Локализуемое
Краткое описание карты. Локализуемое.
formatVersion Int Версия формата файла. Значение должно быть 1.
organizationName String.
Локализуемое
Название организации, которая выдает карты.
passTypeIdentifier String Pass Type ID и кабинете разработчика.
serialNumber String Серийный номер отдельной карты
teamIdentifier String Team ID команды разработчика

Ключи для связанных приложений

Ключ в JSON Тип данных Описание
associatedStoreIdentifiers [Int] Опционально. ID приложений, ассоциированных с картой. Берется всегда первое, совместимое с текущим устройством.
appLaunchURL String URL, который передается в приложение при открытии

Ключи стиля

Ключ в JSON Тип данных Описание
primaryFields [JSON] Основная информация о карте.
secondaryFields [JSON] Второстепенная информация.
auxiliaryFields [JSON] Поля для дополнительной информации. Опциональное
headerFields [JSON] Заголовок карты. Отображается даже в том случае, когда карты видны списком.
auxiliaryFields [JSON] Основная информация о карте.
transitType String Тип транспорта для карт-билетов. Может принимать следующие значения:
PKTransitTypeAir,
PKTransitTypeBoat,
PKTransitTypeBu`,
PKTransitTypeGeneric,
`PKTransitTypeTrain`.
backFields [JSON] Массив полей, отвечающий за обратную сторону карты

JSON в данном случае имеет следующий вид:

    "key"   : "value1",
    "label" : "value2",
    "value" : "value3"

Значение по ключу value может быть как числовым, так и строковым. Однако currencyCode вместе со строковым значением использовать не получится. Что касается auxiliaryFields и secondaryFields, их может быть несколько, и стоит следить за длиной строк, которые в них используются.

Ключи визуального оформления

Ключ в JSON Тип данных Описание
barcodes [JSON] Информация для баркода (см. ниже).
backgroundColor color as string Цвет фона.(#fa32e4)
foregroundColor color as string Цвет лейблов со значениями
groupingIdentifier String Опционально для билетов на события и билетов на транспорт. Карты с одинаковым стилем ― passTypeIdentifier и groupingIdentifier ― будут группироваться
labelColor color as string Текст лейблов с названиями полей
logoText Localizable string Текст, отображаемый рядом с логотипом

Баркод

Самая важная часть карты. В него зашивают идентификационный номер карты (например, номер физической карты или номер билета). Важно чтобы сканер или любой другой инструмент умели считывать коды в нужной кодировке.

Ключ в JSON Тип данных Описание
altText String Опциональный текст, отображаемый рядом с баркодом в том случае, если баркод не считывается.
format String Формат баркода. Может принимать значения: PKBarcodeFormatQR,
PKBarcodeFormatPDF417,
PKBarcodeFormatAztec,
PKBarcodeFormatCode128
message String Код или номер карты, зашифрованный в баркод.
messageEncoding String Кодировка сообщения. Обычно iso-8859-1

Локация

Эти ключи отвечают за локацию, в пределах которой карта может быть использована.

Ключ в JSON Тип данных Описание
altiture String Опциональный текст, отображаемый рядом с баркодом в том случае, если баркод не считывается.
latitude Долгота Широта
longtitude Double Широта
relevantText String Опциональный текст, который отображается на экране блокировки в тот момент, когда пользователь входит в радиус действия карты.

Оборотная сторона

На оборотной информационной части можно разместить дополнительную информацию: условия использования, политику автообновления, контактные данные и ссылку на приложение, к которому относится карта. На рисунке представлено соответствие полей в pass.json и внешнего вида обратной стороны карты. Если в value-поле есть ссылки, номера телефона и т.п., они подсветятся автоматически.

Apple Wallet. Что это такое и как интегрировать в него свою карту - 6

Создание карты. Часть 2

Итак, картинки готовы, pass.json сформирован, осталось собрать все это вместе. Для этого заполним manifest.json (см. таблицу 1), куда необходимо включить все картинки и pass.json. Получается примерно так:

. . . . . .
   "pass.json" = 303c753abc39aa732ec74643d6db28348fe8a823;
   "strip.png" = 736d01f84cb73d06e8a9932e43076d68f19461ff;
   "strip@2x.png" = 468fa7bc93e6b55342b56fda09bdce7c829d7d46;
. . . . . .

С этого момента менять ничего не нужно, поскольку SHA будет некорректным, в случае изменений необходимо сгенерировать SHA заново.

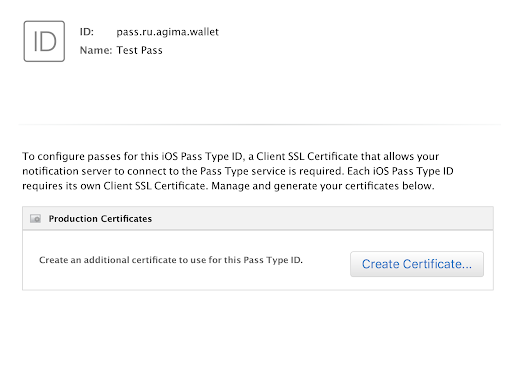

Далее нужно создать Pass Type ID в кабинете разработчика и сделать для него сертификат. Процедура должна быть более-менее знакомая, если ранее вы создавали, например, Provisioning профили.

Apple Wallet. Что это такое и как интегрировать в него свою карту - 7

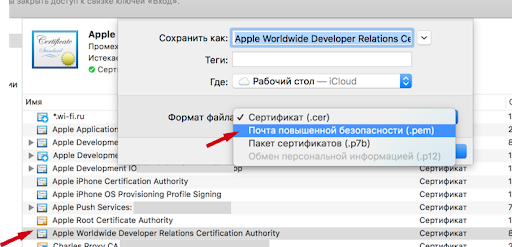

Далее заходим в ключницу (Keychain) и экспортируем оттуда Apple Worldwide Developer Relation Certificate (WWDR) как .pem.

Apple Wallet. Что это такое и как интегрировать в него свою карту - 8

Оттуда же экспортируем созданный Pass Type ID как .p12. На этом этапе ключница попросит вас ввести пароль для сертификата. При этом пароль вводить необязательно.
Обратите внимание, что все дальнейшие действия надо производить в одной папке, где уже должны лежать manifest.json, pass.json и картинки.

Теперь необходимо сгенерировать подпись, которой будем подписывать архив. Для начала экспортируем Pass Type ID и ключ к нему как .pem.

openssl pkcs12 -in certificate.p12 -clcerts -nokeys -out passcertificate.pem -passin pass: your_password

и

openssl pkcs12 -in certificates.p12 -nocerts -out passkey.pem -passin pass: -passout pass:new_password

Теперь мы готовы к генерации подписи. Сделаем это командой:

openssl smime -binary -sign -certfile WWDR.pem -signer passcertificate.pem -inkey passkey.pem -in manifest.json -out signature -outform DER -passin pass:пароль_из_предыдущей_команды

Итак, у нас все готово, осталось только собрать архив, делаем это командой:

zip -r nameOfPass.pkpass manifest.json pass.json signature logo.png logo@2x.png logo@3x.png icon.png icon@2x.png icon@3x.png

Обращаю внимание, что тут должны быть перечислены все файлы, в которые вы хотите включить архив данных для карты(.pkpass).
В итоге мы получим .pkpass файл, который можно. Мы увидим превью карты, внешний вид которой может отличаться от вида на телефоне.
Все это можно сделать чуть проще. Apple предоставляет утилиту signpass (Apple Wallet sample meterials), которая берет на себя все подсчеты SHA (файл manifest.json можно не делать самостоятельно) и работу по созданию подписей. Чтобы ей воспользоваться, нужно собрать проект и поместить файл signpass в папку со всеми необходимыми ресурсами.

Apple Wallet. Что это такое и как интегрировать в него свою карту - 9

В целом структура должна выглядеть примерно так:

Apple Wallet. Что это такое и как интегрировать в него свою карту - 10

Далее выполняем команду:

./signpass -p wallet

Wallet — это название папки, в которой лежат все ресурсы. На выходе получаем файл wallet.pkpass. Его содержимое можно посмотреть, разархивировав wallet.pkpass.

unzip wallet.pkpass

Не исключено, что создание pkpass будет вынесено на бэкенд, в таком случае надо будет передать разработчикам WWDR, сертификат для Pass Type ID в виде .p12 и пароль от него.

Интеграция с приложением

Для того чтобы приложение имело возможность добавлять карты в Wallet, необходимо включить эту возможность в App ID и также включить эту возможность в Capabilities в проекте.

Apple Wallet. Что это такое и как интегрировать в него свою карту - 11
Apple Wallet. Что это такое и как интегрировать в него свою карту - 12

Это необходимо для полноценной корректной работы с Wallet. В противном случае не получится считывать карты с Wallet и, например, не будет возможности понять, добавлена наша карта или нет. Также важно отметить, что team id в pass.json должен совпадать c team id, либо придется добавлять их вручную в entitlements и это может исправить ситуацию, но это я не проверял.

Apple Wallet. Что это такое и как интегрировать в него свою карту - 13

Добавление карты

Добавлять карты очень просто:

guard let passPath = Bundle.main.path(forResource: "wallet", ofType: "pkpass") else { return }
        let error: ErrorPointer = ErrorPointer(nilLiteral: ())
        guard let passData = NSData(contentsOfFile: passPath) else { return }
        let pass = PKPass(data: passData as Data, error: error)

        let passLibrary = PKPassLibrary()
        passLibrary.addPasses([pass]) { (status) in
            print(passLibrary.containsPass(pass))

        }

Однако, опять же, чаще .pkpass файл надо будет скачивать с вашего сервера.
Стоит отметить, что PassKit выдает довольно читаемые ошибки, поэтому можно легко понять, что именно было сделано не так.

Получение информации о добавленных картах

Чтобы получить информацию о картах, имеющихся в Wallet и относящихся к вашему приложению, необходимо обратиться к объекту PKPassLibrary.

let passLibrary = PKPassLibrary()
let passes = passLibrary.passes()

Таким образом, можно понять, добавлена карта или нет, а также обновить интерфейс. Кроме того, через PKPassLibrary карты можно обновлять и удалять. Обновлять карты можно и через веб-сервисы, но в этой статье мы не будем рассматривать такой вариант.

Проверка на уникальность

Поскольку в вашем сервисе, как правило карта привязана к аккаунту, в приложении скорее всего придется как-то определять принадлежность карты к текущему пользователю. Предлагаю делать это через serialNumber. Например, задавать в качестве serialNumber id пользователя или номер карты.

Тестирование

Apple предоставляет примеры pkpass для разных типов, можно ориентироваться на них.
Apple Wallet samples
Чтобы увидеть то, как выглядит карта, можно, добавить pkpass в проект (см. «Добавление карты»). Процесс добавления/удаления уже рассмотрен выше, осталось только напомнить, что приложение не будет видеть уже добавленные карты, если карта для Wallet создавалась на одном аккаунте разработчика, а сама разработка велась с другого аккаунта (актуально для аутсорс-компаний). При этом добавлять карты можно без проблем.
Проверить, корректно ли закодирована информация в штрихкоде, можно с помощью любого сканера QR-кодов. И точно необходимо проверить корректность работы с настоящим сканером.

Заключение

В статье был рассмотрен процесс создания и дизайна карты, а также процесс интеграции c приложением и проблем, которые могут возникнуть. Я намерено не касался вопросов интеграции с веб-сервисами и обновления карт, и надеюсь сделать это в следующей статье.

Используемые материалы:

https://developer.apple.com/library/archive/documentation/UserExperience/Conceptual/PassKit_PG/Creating.html
https://developer.apple.com/library/archive/documentation/UserExperience/Reference/PassKit_Bundle/Chapters/TopLevel.html#//apple_ref/doc/uid/TP40012026-CH2-SW3
https://itechroof.wordpress.com/2015/11/30/apple-wallet-part-13/
https://developer.apple.com/library/archive/documentation/UserExperience/Conceptual/PassKit_PG/Updating.html

Отдельное спасибо mehdzor за аккаунт разработчика для тестов.
