Не только военные роботы, дроны, боевые лазеры и прочие сверхсовременные технические решения могут быть интересны. Этот пост про несколько остроумных конструкций, в которых нет ни грамма электроники. Гибрид пистолета и револьвера под «треугольный» патрон, трехствольный советский автомат и безгильзовые стреляющие часы с кукушкой — военные диковинки середины прошлого века, которые отлично смотрелись бы в фантастическом фильме.

«Револьверы» Dardick

Что курил конструктор: необычное огнестрельное оружие - 2

В 1950-х годах в США экспериментировали с альтернативными методами боепитания пулеметов. Кажется, тогда было подмечено, что будь у патрона треугольная гильза, он занимал бы меньше места в магазине. Всерьез эту идею никто не рассматривал, пока американец Давид Дардик (David Dardick) не решил, что «треугольный» патрон идеально подойдет для оружия, сочетающего простоту конструкции револьвера с большим боезапасом пистолета.

В 1958 году Дардик запатентовал open chamber gun под Tround-патрон (от Triangular Rounds) с пластиковой гильзой в форме треугольника Рело. Буду называть оружие Дардика револьвером, но это условность. То была гибридная конструкция, которая дядюшке Кольту не приснилась бы и в страшном сне.

В рукояти револьверов Дардика находится неотъемный магазин на 11, 15 или даже 20 патронов в зависимости от модификации. Заряжается он через специальное окно на боку оружия.

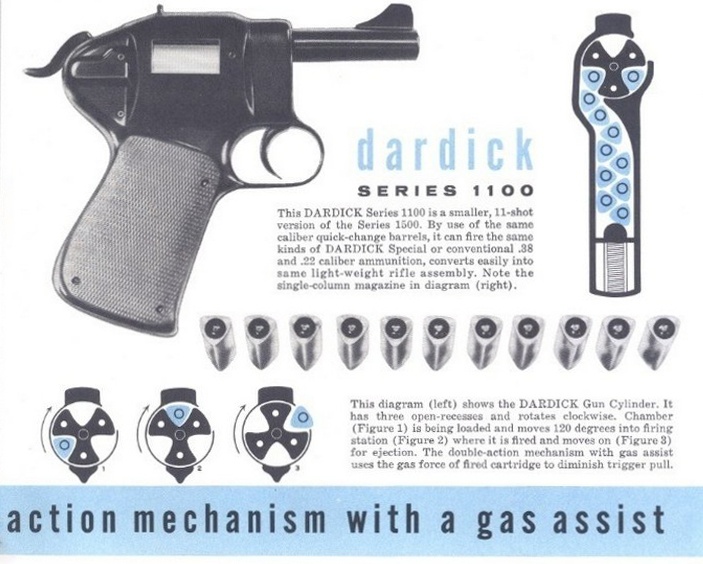

Из магазина патроны под давлением пружины подаются в барабан револьвера. Отверстия в нем расточены и лишены внешней стенки. Отчасти ее функцию выполняет сама гильза патрона, сдерживающая пороховые газы, отчасти рама пистолета, не дающая гильзе деформироваться при выстреле.

Что курил конструктор: необычное огнестрельное оружие - 3

После нажатия на спусковой крючок барабан проворачивается на треть оборота, курок взводится и спускается — все за счет мускульной силы стрелка. Стреляная гильза выбрасывается центробежной силой, на линию ствола поступает новый патрон.

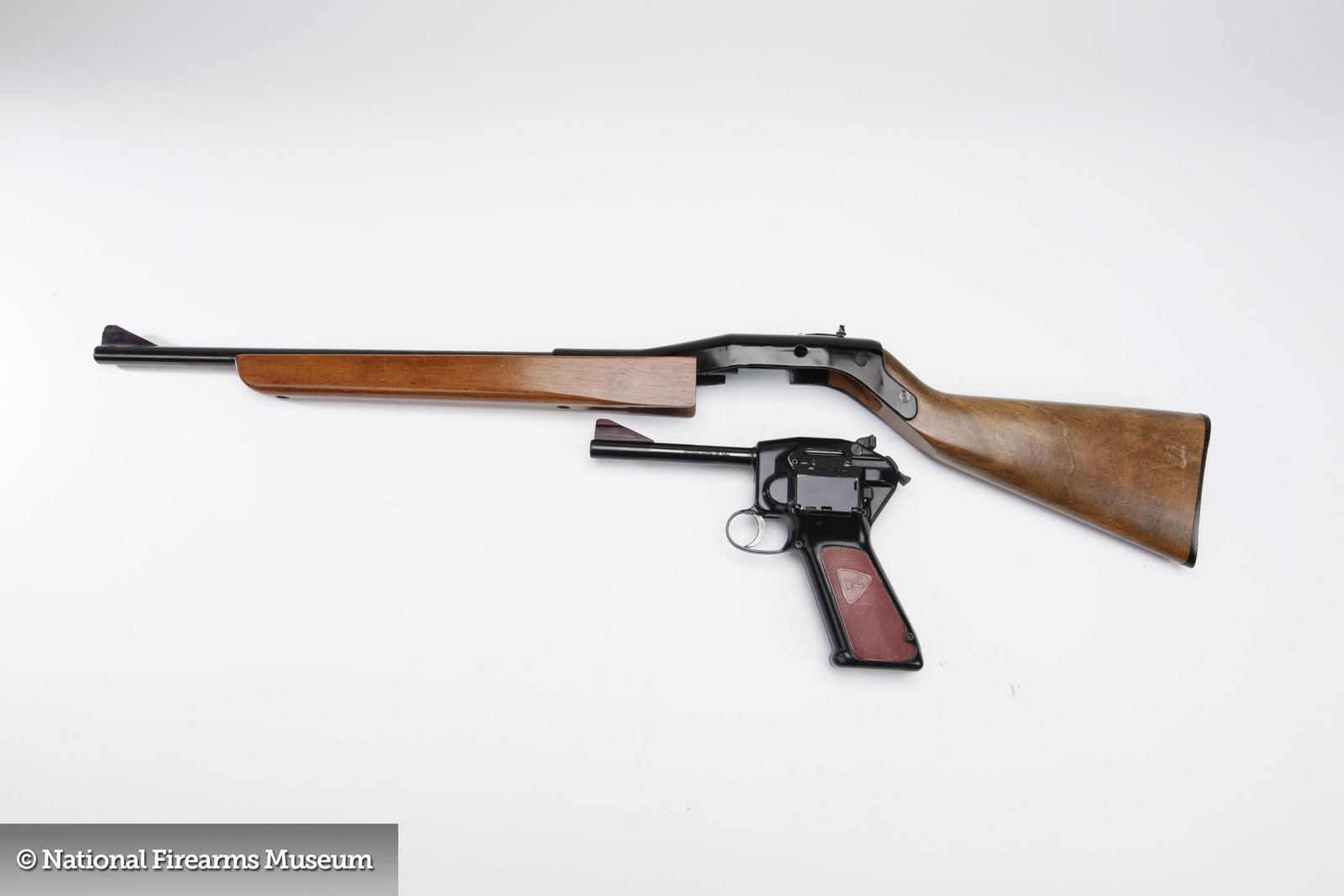

Дардик проектировал оружие для гражданского рынка и не стеснялся рассказывать в рекламе о главном преимуществе своего изобретения. В стандартные массивные гильзы легко помещались пули самого разного калибра: .38 (9 мм), .22 (5,56 мм), .30 (7,62 мм). Знай только меняй съемные стволы. Изобретатель даже сделал аксессуар, превращавший револьвер в легкий карабин.

Что курил конструктор: необычное огнестрельное оружие - 4

Тем не менее, популярности револьверы Дардика не снискали. В этом винят высокую цену револьвера и его необычных патронов.

Интересно, что спустя 10 лет после прекращения продаж, к Дардику обратились за консультацией оружейники Harrington & Richardson. Им нужна была помощь в создании винтовки для участия в конкурсе SPIW (Special Purpose Individual Weapon), посвящённом способам радикально улучшить пехотное оружие.

Что курил конструктор: необычное огнестрельное оружие - 5

Экспериментальная винтовка H&R SPIW должна была использовать Tround патрон с тремя пулями-дротиками, наподобие тех оперённых подкалиберных снарядов, что сегодня выпускают по бронетехнике.

Винтовку сняли с конкурса. Конструкция оказалась опасно ненадежной. В Harrington & Richardson не озаботились тем, чтобы закрыть патронник. Прорыву пороховых газов в опасной близости от лица стрелка препятствовала только пластиковая гильза.

Стреловидные и многопульные патроны – тема, заслуживающая отдельного рассказа. Здесь отмечу лишь то, что несколько пуль в одном боеприпасе, выпущенные одним выстрелом, в теории должны попадать кучнее, чем очередь из трех выстрелов за счет меньшего увода ствола от отдачи.

Впрочем, существовал даже более радикальный путь увеличения кучности при сохранении плотности огня – залповая стрельба сразу из нескольких стволов. И хотя в некоторых русскоязычных источниках говорится, что H&R SPIW обладала тремя стволами, скорее всего это неточность. Здравый смысл, имеющиеся изображения, конструкция патрона и один из патентов подсказывают, что ствол все-таки был один, но трехканальный.

Трехствольный автомат ТКБ-059

Что курил конструктор: необычное огнестрельное оружие - 6
Существуют другие многоствольные автоматы. Один из них — трехствольный, собрали в Туле под руководством Германа Александровича Коробова в 1962 году.

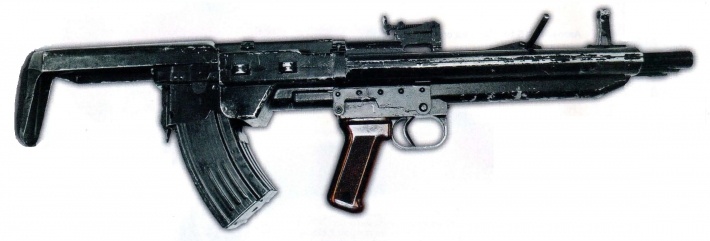

Прототип известный как «Прибор ЗБ» имел три отдельных ствола, заимствовал часть узлов у автомата Калашникова, но имел сверхсовременную по меркам того времени компоновку «буллпап» — встроенный магазин на 60 патронов располагался позади рукояти.

По имеющимся фотографиям видно, что прототип выполнен довольно грубо и представляет собой не более чем демонстрационный образец.

Что курил конструктор: необычное огнестрельное оружие - 7

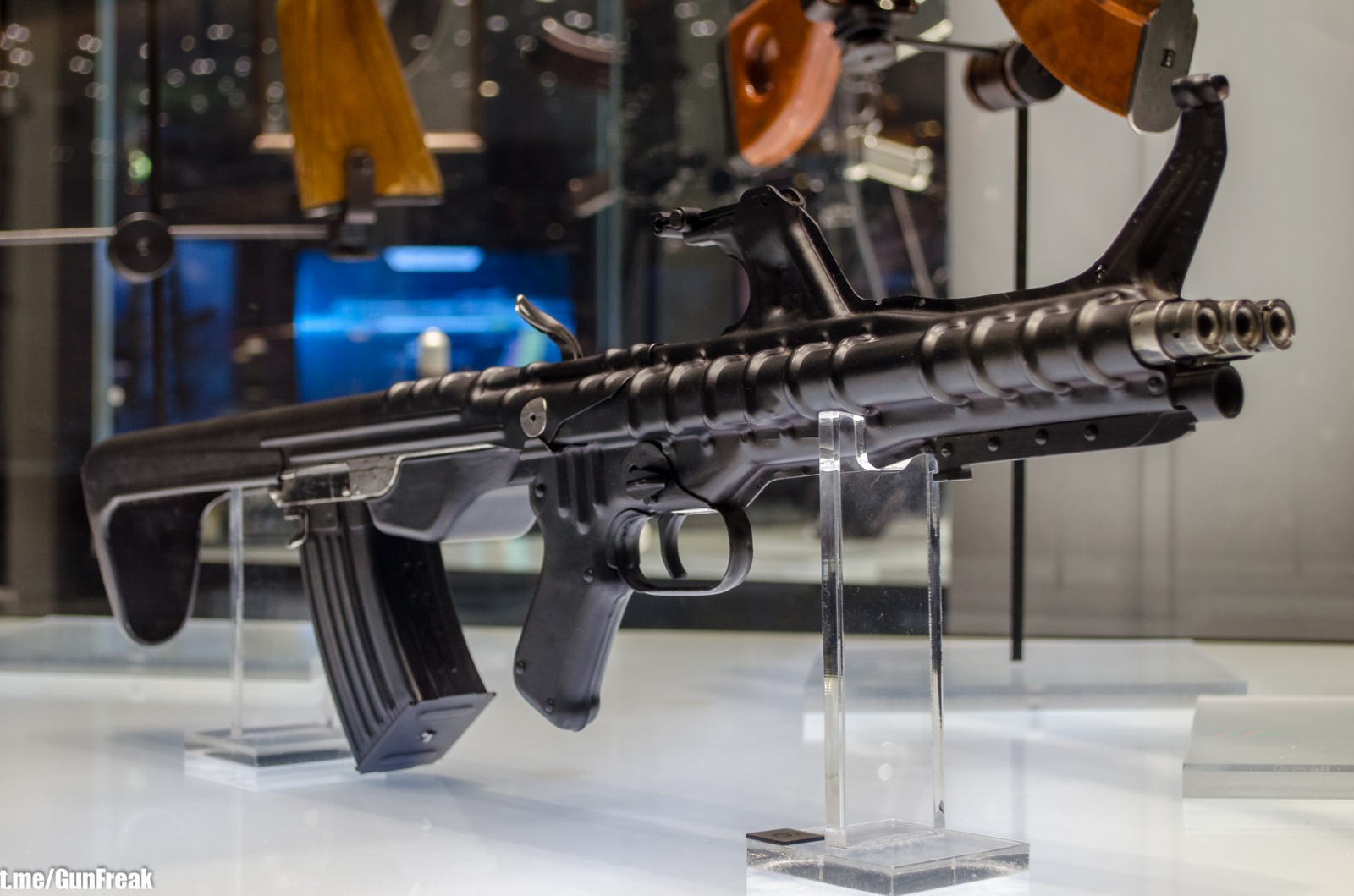

Тем не менее Коробов получил задание доработать конструкцию и в 1966 году продемонстрировал военным ТКБ-059 — фантастический автомат в котором не осталось ничего от Калашникова. Сегодня его можно увидеть в Тульском музее оружия.

Что курил конструктор: необычное огнестрельное оружие - 8

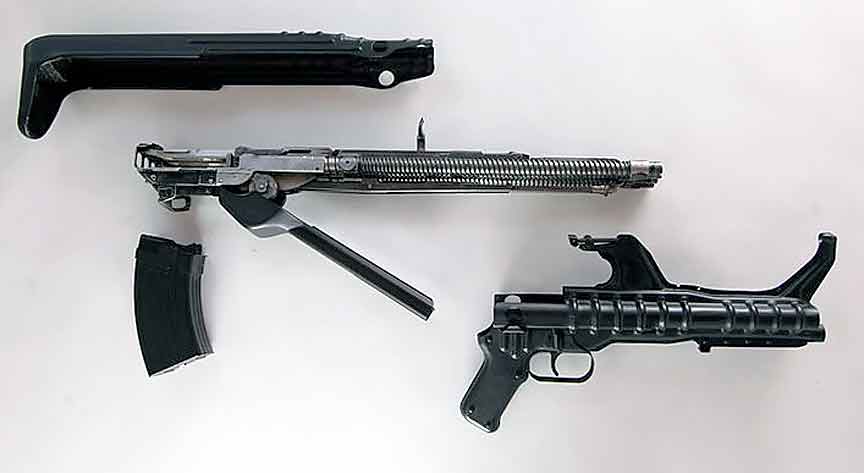

Корпус ТКБ-059 разделяется надвое. Внутренние механизмы представляют собой единый блок, откатывающийся по направляющим в корпусе оружия под действием отдачи — так называемая лафетная схема автоматики. Энергия отката используется для перезарядки оружия.
При весе 4,15 кг автомат имеет боезапас в 45 патронов.

ТКБ-059 прошел государственные испытания и показал лучшую, чем у модифицированного автомата Калашникова кучность стрельбы, но на вооружение принят не был. Необычность конструкции смутила бы кого угодно, но скорее дело в объективных причинах — сложности заряжания магазинов, невозможности вести огонь одиночными и отсутствии «спроса». По характеристикам военных устраивал и АКМ.

Штурмовая винтовка Heckler & Koch G11

Что курил конструктор: необычное огнестрельное оружие - 9

Еще одна разработка, о которой хотелось бы рассказать — немецкая винтовка G11 под безгильзовый патрон. Ее разработка началась в 1967 году, когда минобороны ФРГ искало замену устаревающей Heckler & Koch G3.

В Heckler & Koch посчитали перспективной идею уменьшения массы и габаритов боеприпасов за счет отказа от гильзы. Легкие и компактные патроны позволили бы солдатам носить больший боезапас, а также должны были произвести революцию в конструкции автоматического оружия, которое больше не нуждалось бы в механизме для выброса гильз.

Патрон будущего в представлении немцев представлял собой пулю, впрессованную в заряд взрывчатого вещества. Его создание доверили компании Dynamit Nobel AG.

Ранние варианты патрона имели калибр 4,3 мм и представляли собой лакированные пороховые шашки с пулей, вклеенной в переднюю часть. Однако они самовоспламенялись, попав в перегретый интенсивной стрельбой патронник.

Что курил конструктор: необычное огнестрельное оружие - 10

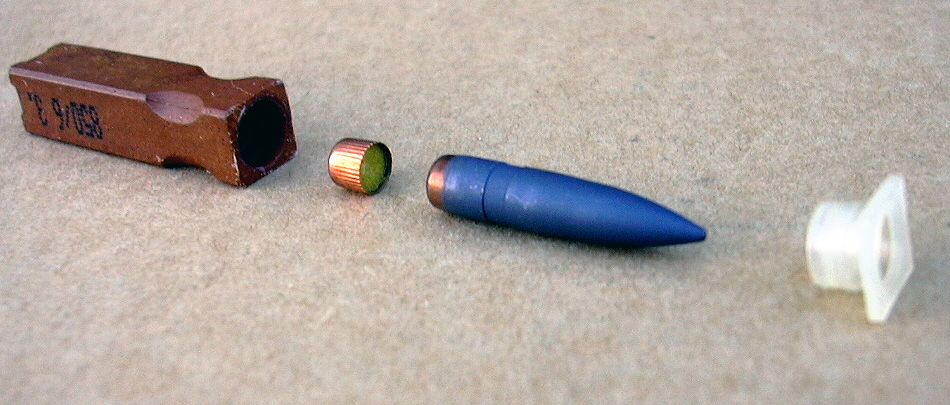

Эту проблему решили только в 80-х, спроектировав телескопический 4,73 мм патрон DM11 на базе термостойкого октогена.

Серия прототипов под патрон DM11 включала в себя, пистолет, пулемет, пистолет-пулемет, но постепенно работы свелись к единственной штурмовой винтовке — Heckler & Koch G11. Ее конструкция отличается чудовищной сложностью.

Что курил конструктор: необычное огнестрельное оружие - 11

Также, как и автомат Коробова, G11 построена по лафетной схеме, но единственное, что роднит ее с аналогами. Heckler & Koch G11 иронично прозвали «немецкими стреляющими часами с кукушкой», и не зря. Внутренности винтовки действительно напоминают часовой механизм.

Не берусь исчерпывающее описать происходящее внутри корпуса во время выстрела. Даже видео разборки G11 не дает полного представления о работе механизмов.

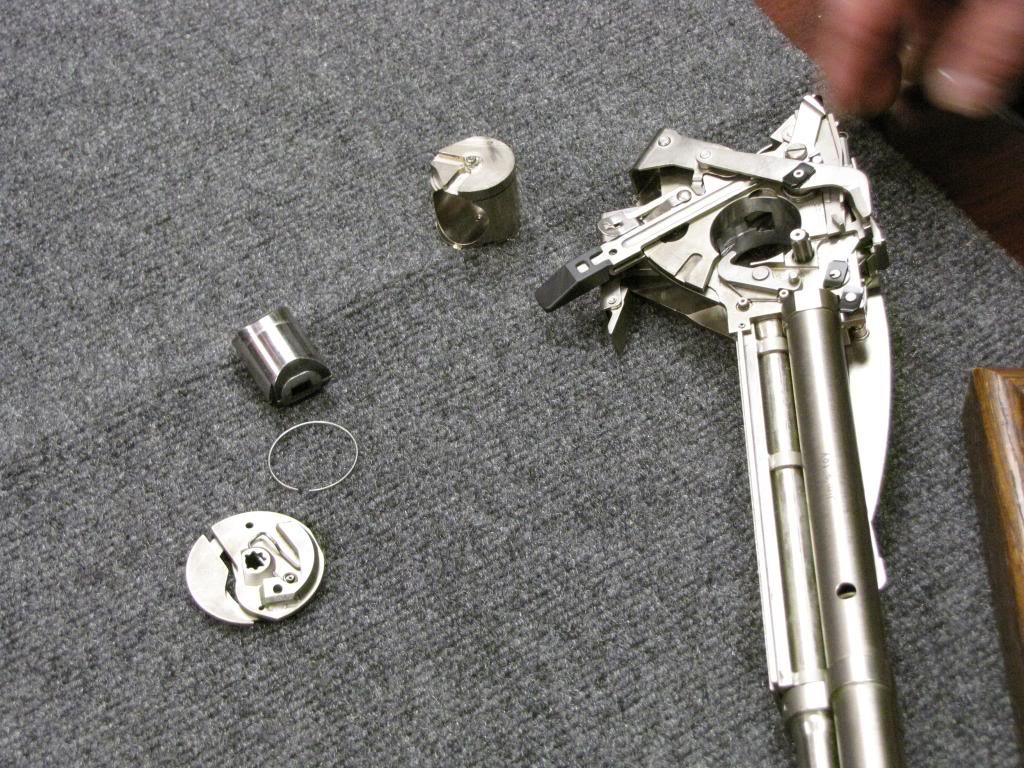

Суть же заключается в следующем. Коробчатый магазин на 45 или 50 безгильзовых патронов вставляется сверху, вдоль ствола. Боеприпасы из него подаются вертикально вниз и попадают в ключевой элемент конструкции — вращающийся цилиндр. Он выполняет роль каморы-патронника. Цилиндр поворачивается на 90 градусов, патрон оказывается на одной линии со стволом. Срабатывает ударник, происходит выстрел.

Что курил конструктор: необычное огнестрельное оружие - 12

Как ни странно, G11 дошла до войсковых испытаний. Немцы с завидным упорством продолжали разработку вплоть до 90-х годов прошлого века. Похоже, остановить их смогла только окончательная стандартизация боеприпасов в рамках НАТО.

Схемы, документацию и прочие наработки по проекту в 2004 году приобрели американские военные подрядчики для программы Lightweight Small Arms Technologies. Дальнейшая судьба G11 неизвестна. Наработки могли быть засекречены или окончательно забыты, причем последнее вероятнее.

Что курил конструктор: необычное огнестрельное оружие - 13
Только в пародии на светлый мир будущего G11 могли принять на вооружение.

Зато Heckler & Koch G11 оставила след в массовой культуре. Ее можно увидеть в комедийном боевике «Разрушитель» (Demolition Man, 1993 год), таких играх, как Fallout 2, Jagged Alliance 2, 7.62 High Calibre, Metal Gear Solid: Peace Walker, Call of Duty: Black Ops и даже в аниме: Neon Genesis Evangelion и Darker Than Black. Не такой уж плохой конец, если подумать.
