Сага о светодиодных лампах. Часть 1 — история и терминология

в 8:11, , рубрики: история, коэффициент мощности, коэффициент пульсаций, светодиоды, светодиодые лампы, терминология, Энергия и элементы питания

Этой статьей я хотел бы начать серию публикаций, посвященных приборам, которые человечество применяет для освещения. Как явствует из заголовка, основное внимание планируется уделить светодиодным лампам, их сравнению и рассказу о том, почему одни лампы получаются хорошими, а другие — плохими, сопровождаемому наглядными примерами того и другого. Да-да, все верно — планируются замеры, распиливания и раскручивания. Однако прежде чем начинать что-то мерять и сравнивать, всегда полезно немного погрузиться в историю вопроса и поговорить о том, что же и зачем надо мерять.

Прежде всего я, как и обещал, предлагаю погрузиться в историю. Тем не менее, поскольку копаться в пыли веков — занятие на любителя, я спрятал эту часть под спойлер.

Погрузиться в историю освещения.

В деле создания искусственных источников света человечество прошло долгий путь – от костров, факелов и плошек с маслом до лампы Арганда, от лампы Арганда к классической керосиновой лампе, и, в конце концов, к электрическому освещению, символом и основным представителем которого по праву является лампа накаливания. Фактически, лампа накаливания была абсолютно господствующим прибором бытового освещения более ста лет, с того момента, как в начале двадцатого века она стараниями Эдисона приобрела современный вид. К слову, вопреки расхожему мнению, Эдисон не изобретал ее — поместить нагреваемое током тело в стеклянную колбу с бескислородной атмосферой первым догадался Лодыгин, и именно ему принадлежат патенты как на собственно лампу накаливания, так и на использование в качестве тела накала тугоплавких металлов, в частности, вольфрама (US Patent No. 575002), который применяется в лампочках и по сей день. Гений же Эдисона состоял в том, что он смог довести идеи всех, работавших над проблемой электрического освещения ранее, до коммерческого применения, приносящего реальную прибыль; именно благодаря ему лампа накаливания из лабораторного прибора стала повсеместным, привычным и удобным источником света.

(Источник картинки)

Несмотря на появление люминесцентных газоразрядных ламп ближе к середине двадцатого века (знакомые всем белые трубки) можно с уверенностью сказать, что за последние сто лет в бытовом освещении не произошло существенных перемен. В домашних условиях классические газоразрядные лампы так и не прижились, поскольку требовали гораздо более сложной, громоздкой, дорогой и порой надоедливо гудящей схемы включения, а при запуске мигали. Конечно, они обеспечивали существенную по сравнению с лампами накаливания экономию энергии, но в быту комфорт важнее экономии… К слову, в некоторых случаях их применение было невозможно и на производстве – поскольку газоразрядной лампе практически не присуща инерция, в классической схеме включения она на самом деле не горит непрерывно, а включается и выключается сто раз в секунду. Казалось бы, что плохого? Ведь человеческий глаз достаточно инерционен, чтобы не замечать этого. Тем не менее, иногда это может быть просто опасно из-за так называемого стробоскопического эффекта: при определенном соотношении частот мерцания и вращения детали, например, на токарном станке, последняя может казаться неподвижной или вращающейся гораздо медленнее истинной скорости. В частности, если за один полупериод сети деталь будет делать полный оборот, при каждой вспышке лампы глаз будет видеть ее в одном и том же положении, а человеку будет казаться, что она неподвижна. Очевидно, чем может окончиться такая ошибка. Именно по этой причине светильники местного освещения рабочей зоны, которые можно наблюдать на станках, никогда не содержат газоразрядных ламп (ГОСТ 12.2.009-99).

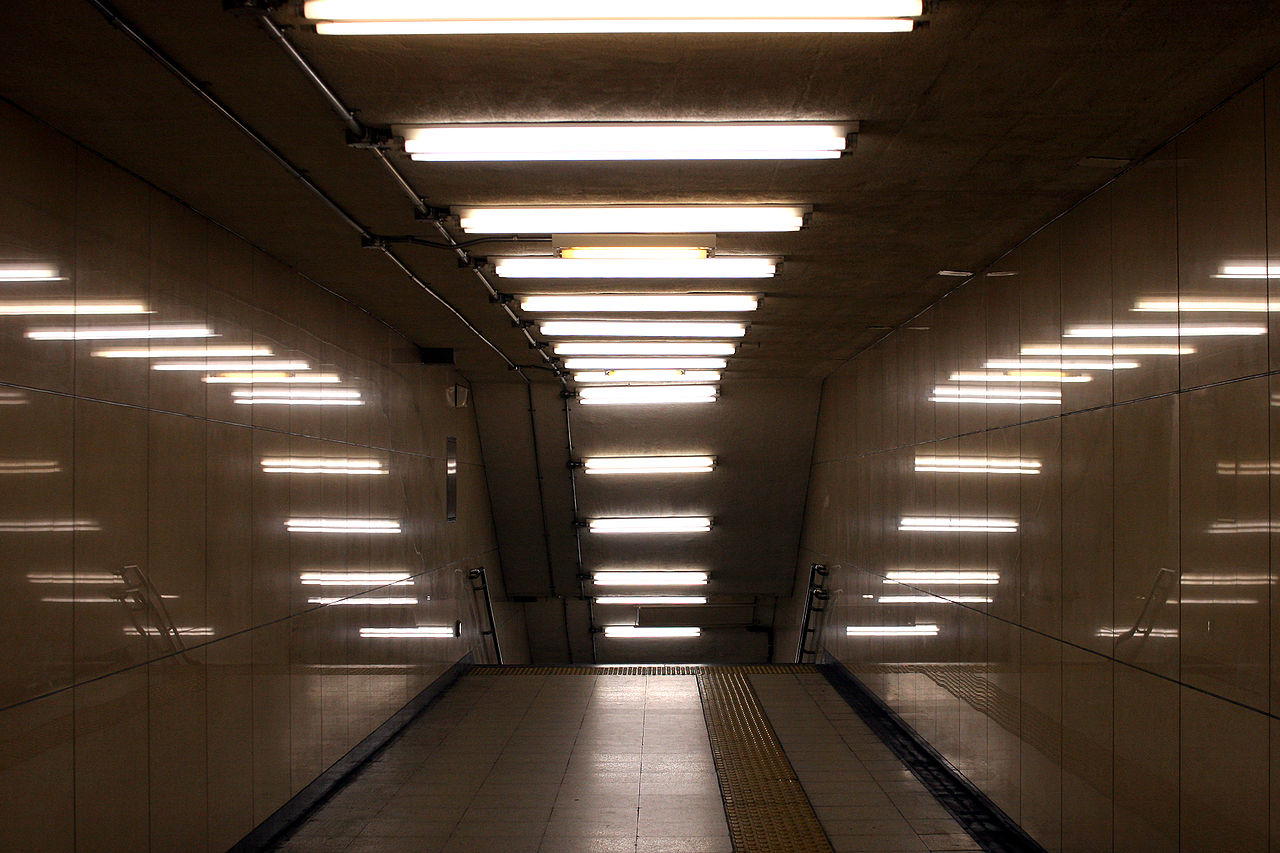

(Wikipedia)

Конечно, современная схемотехника в состоянии решить все перечисленные проблемы (и достаточно успешно решает их в «сберегайках»). Однако к тому моменту, как это стало возможно, в мире освещения произошло событие, сравнимое с изобретением лампы накаливания – были изобретены и доведены до промышленного производства белые светодиоды.

Первое известное сообщение об излучении света твердотельным полупроводниковым прибором датируется 1907-м годом, когда Генри Раунд наблюдал свечение нетеплового характера при прохождении тока через контакт металла и карбида кремния; позже, в 1923-м году, Олег Лосев независимо пришел к тем же результатам и создал то, что уже можно было назвать светодиодом. Оба исследователя вполне оценили масштабы своих открытий, однако уровень науки того времени не позволил продвинуться дальше по пути применения обнаруженных эффектов для освещения. Первый светодиод, который смог покинуть лабораторию, был изобретен Ником Холоньяком в 1962-ом году. Тем не менее, до освещения было еще очень далеко – излучаемый свет был неярок и ограничивался красным и оттенками оранжевого.

Со временем ученые существенно улучшили характеристики светодиодов – расширили набор возможных цветов свечения вплоть до зеленого, повысили светоотдачу и яркость кристаллов. Но настоящий прорыв произошел в 1994-ом году, когда Сюдзи Накамура изобрел синий светодиод, подходящий для промышленного производства. Только тогда впервые стало возможно получить белое свечение, скомбинировав уже существующие красные и зеленые со свежеизобретенными синими кристаллами. Вскоре (в 1996-ом году) был изобретен и классический на сегодня белый светодиод – синий кристалл, покрытый люминофором, переизлучающим часть энергии синего света в желтой области. Именно так работают современные осветительные светодиоды – смешение синего света от синего кристалла и желтого от люминофора дает белый свет.

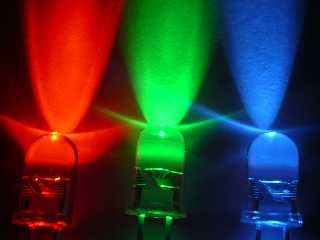

(Источник картинки)

Итак, будем считать, что исторический ликбез проведен. Теперь поговорим о том, какие же параметры есть у светодиодных ламп и зачем их надо мерять, ведь, казалось бы, светодиоды — чистый идеал освещения: долговечны, практически не нагреваются в отличие от ламп накаливания, почти не содержат вредных веществ в отличие от газоразрядных ламп; лучшие их экземпляры превосходят в эффективности газоразрядные лампы, худшие – как минимум гораздо эффективнее сравнимых ламп накаливания.

Однако понятно, что идеалов не бывает. У светодиодов тоже есть свои особенности, делающие технику их применения отдельным инженерным миром. Например, лампа накаливания совершенно спокойно работает при температурах в тысячи градусов – светодиоды очень требовательны к охлаждению: часто заявляемый срок службы в сотни тысяч часов (для сравнения – у лампочки накаливания около тысячи) достигается только при практически комнатной рабочей температуре, или, как минимум, чрезвычайно щадящем режиме. Эффективность светодиодов тоже зависит от качества их охлаждения. Как и газоразрядные трубки, светодиоды нельзя включить в сеть просто так – им нужна особая схема-драйвер, от качества которой напрямую зависит общее качество лампы. Отдельная проблема – обеспечение совместимости с традиционными светильниками. Геометрия лампы накаливания чужда светодиодам – охлаждение (в котором лампа накаливания не нуждалась) часто затруднено; ограниченность объема предъявляет серьезные требования и к габаритам драйвера, что тоже отражается на характеристиках.

Одним словом, природа светодиодов принуждает искать различные компромиссы при создании светильника на их основе. Поиск устойчивого идеала конструкции, для лампы накаливания завершившийся в первой половине двадцатого века, в случае светодиодов еще идет; потому сейчас на рынке одинаково часто встречаются как действительно хорошие продукты, так и явно неудачные модели. При этом, если с лампами накаливания все было просто, то светодиодные лампы обладают большим количеством характеристик, некоторые из которых незаметны «на глаз», а то и вовсе неочевидны для неискушенного человека, но при этом напрямую определяют качество лампы.

В целом, параметры светодиодных ламп можно разделить на две группы: световые и электрические. Внимание ко второй группе объясняется тем, что компактные люминесцентные и светодиодные лампы идеологически гораздо ближе к стиральным машинам, блендерам, бритвам и прочей более-менее сложной бытовой технике, чем к «просто лампочкам». С лампами накаливания все понятно – электрически это просто сопротивление, потому и долго мерять ничего не надо, все и так ясно. В интересующем нас случае мы, напротив, имеем дело с некоторой хитрой схемой, в конечном итоге вносящей ощутимый вклад в общую эффективность; потому игнорировать электрические параметры здесь никак нельзя.

К световым параметрам прежде всего относится полный световой поток лампы ([total] luminous flux). Если по-простому, характеризует, сколько же света она излучает в целом во все стороны. Параметр это интересный и полезный, однако надо сказать, что простому смертному он мало что поясняет. Измеряется поток в идеально сферическом фотометре (правда, не в вакууме), и потому к поведению лампы в обычном светильнике имеет несколько опосредованное отношение. Самое ценное для нас применение оного – сравнение разных ламп по светоотдаче (о которой далее). Единица измерения – люмен (lm).

С точки зрения пользователя гораздо более интересен такой параметр, как освещенность (illuminance) – показатель того, насколько ярко лампа что-то освещает. На самом деле это, конечно, не относится к характеристикам самой лампы, а зависит в том числе и от конструкции светильника, расстояния от него до освещаемой поверхности, расположения этой самой поверхности и прочего, вроде коэффициента отражения окружающих предметов. Поэтому как-либо обобщить его сложно. Измеряется освещенность в люксах (lux, lx). Уровни освещенности нормируются санитарными правилами и нормами.

Световая отдача (luminous efficacy) – важный параметр, световой КПД лампы. Показывает, сколько света лампа выдает на один Ватт потребляемой мощности. Измеряется в люменах на Ватт. Абсолютный теоретический предел световой отдачи равен 683 лм/Вт. Правда, эта цифра справедлива только для монохроматического источника зеленого цвета. Для источника белого света, который, разумеется, с позиций общего освещения интересен более всего, теоретический максимум составляет около 240 лм/Вт.

Цветовая температура (CT, CCT – [correlated] color temperature) – если по простому, показывает оттенок излучаемого света, от красноватого до синеватого. Измеряется в Кельвинах. Надписи на упаковках ламп «2700K», «4200K», «6500K» — это про нее. Почему цвет измеряется в единицах температуры? Смысл в следующем: если нагреть абсолютно черное (неотражающее) тело до указанной температуры, то оно будет светиться таким же цветом, как и тот световой прибор, на котором написаны эти цифры.

Цветовая температура 2700 — 3000 Кельвин соответствует классическому оттенку ламп накаливания. Лампы накаливания, к слову, и не дают в этом смысле особого выбора – свет в них получается в результате настоящего нагревания, а нагреть вольфрам до температуры более примерно трех тысяч Кельвин не получится — при 3700K он уже плавится, а нить накаливания в процессе работы все же должна сохранять достаточную механическую прочность. В светодиодных и люминесцентных лампах процесс получения света не связан с нагреванием непосредственным образом, потому возможно получение любого оттенка.

Для справки, цветовая температура около 4200K соответствует утреннему солнцу, а за 6500K принят стандартный дневной свет.

Коррелированная цветовая температура – термин, применяемый к источникам с линейчатым спектром (газоразрядные лампы), к которым классическое определение цветовой температуры, строго говоря, неприменимо. В смысле восприятия глазом означает то же самое.

Вообще, выбор цветовой температуры ламп для домашнего освещения – вопрос субъективный. Можно только порадоваться, что современные технологии дают нам возможность выбирать.

Индекс цветопередачи (CRI, color rendering index) – показывает, насколько цвета, наблюдаемые в свете искусственного источника освещения, будут близки к тем, которые мы наблюдаем при свете солнца. Измеряется в относительных единицах либо процентах; идеальное значение, соответствующее солнечному свету, – 100% или 1. Этот параметр – пожалуй самый субьективный из объективных параметров освещения. Тестируется он на специально определенных цветах, некоторые из которых имеют поэтичные описания вроде «цвет увядшей розы». Если говорить о его практической значимости, то дело вот в чем: наверняка многим знакомо ощущение, что лампа светит вроде как ярко, но при этом совершенно «не освещает». Именно за это отвечает индекс цветопередачи. В целом можно сказать, что все, у чего CRI выше 80%, будет именно освещать, а не просто светить.

Вообще же цветовая температура и индекс цветопередачи – субъективные по восприятию параметры. Так что тут просто надо пробовать и остановиться на том, что больше нравится.

Пульсации светового потока – из-за того, что напряжение в сети переменное, лампы могут мерцать. Низкочастотные пульсации плохи по многим причинам, одна из которых – упоминавшийся в «исторической» части стробоскопический эффект. Разумеется, производители всеми силами стараются сделать световой поток светильника как можно более равномерным. Измеряются пульсации светового потока в процентах; на пульсации также существуют санитарные нормы.

На этом со световыми параметрами ламп можно закончить и перейти к электрическим характеристикам. Из них наибольший интерес представляют КПД схемы управления и коэффициент мощности.

С КПД схемы управления все понятно – можно поставить в лампу самые лучшие светодиоды на свете, но свести все их преимущества в ноль схемой стабилизации тока, расходующей больше мощности, чем сами излучатели. Имеряется КПД, как известно, в процентах, вычисляется как отношение мощности на выходе к мощности на входе. Идеальное значение, разумеется, 100%.

Коэффициент мощности, «косинус фи» (PF, power factor) – более тонкая материя. Скажем так, он показывает, насколько разумно и аккуратно устройство распоряжается сетевой энергией. Дело в том, что, как уже говорилось, современная продвинутая лампа – это не резистор, потребление тока оной носит сложный характер; при этом потребляемый ток часто не совпадает по форме и фазе с сетевым напряжением. Не вдаваясь (пока что) в подробности скажу, что это приводит к хитрым эффектам, которые в глобальном масштабе могут доставить много головной боли энергетическим компаниям. По простому – чем больше коэффициент мощности, тем лучше. Измеряется он в процентах или относительных единицах, идеальное значение – 100% или 1. Единичный коэффициент мощности имеет простое сопротивление без емкостных и индуктивных составляющих. Для сети это самая дружелюбная нагрузка. Предельное значение коэффициента мощности, которое еще можно считать приличным, составляет 0,8 (ГОСТ 13109-97).

В целом, перечисленные параметры можно считать основными численными характеристиками, описывающими качество светильника. Конечно, сюда еще стоит добавить такие категории, как качество исполнения а также красота и «правильность» схемотехники, но это уже чисто субъективные соображения, которые, вообще говоря, находят некоторое отражение и в объективных параметрах. Кроме того, конкретно для светодиодных ламп необходимо оценивать и качество охлаждения, поскольку оно непосредственно сказывается на эффективности и сроке службы.

На этом пока что все. Если у читателей обнаружится интерес к предложенной мной тематике, то в следующих статьях мы оценим, как параметры, конструкция и схемотехника некоторых распространенных светодиодных ламп соотносятся с вечными идеалами.

Примечание.

В связи с обилием в статье цифр и фактов, отдельно отмечу, что все утверждения, источник которых не указан явно, взяты из Википедии (англоязычной либо русскоязычной).

Автор: LampTester

Источник
