Приветствую всех!
Самое время узнать, как он устроен, и попробовать его запустить. Именно этим мы сейчас и займёмся...
❯ Суть такова

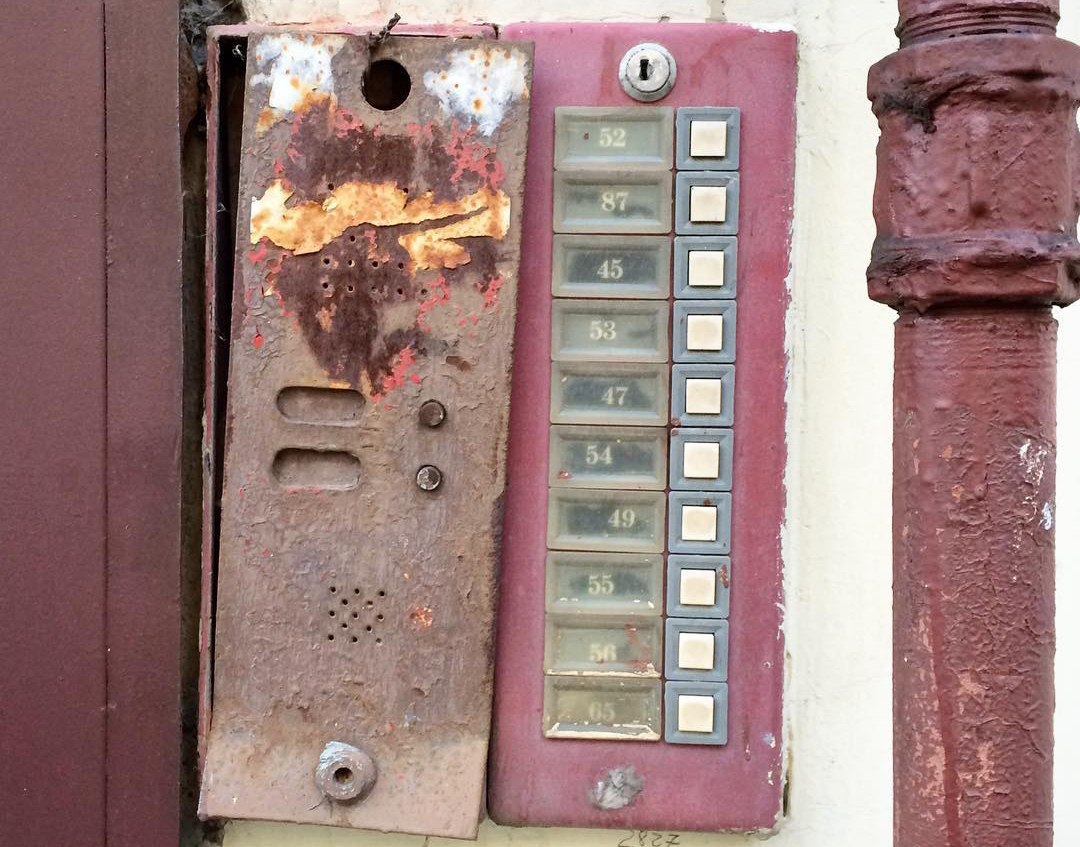

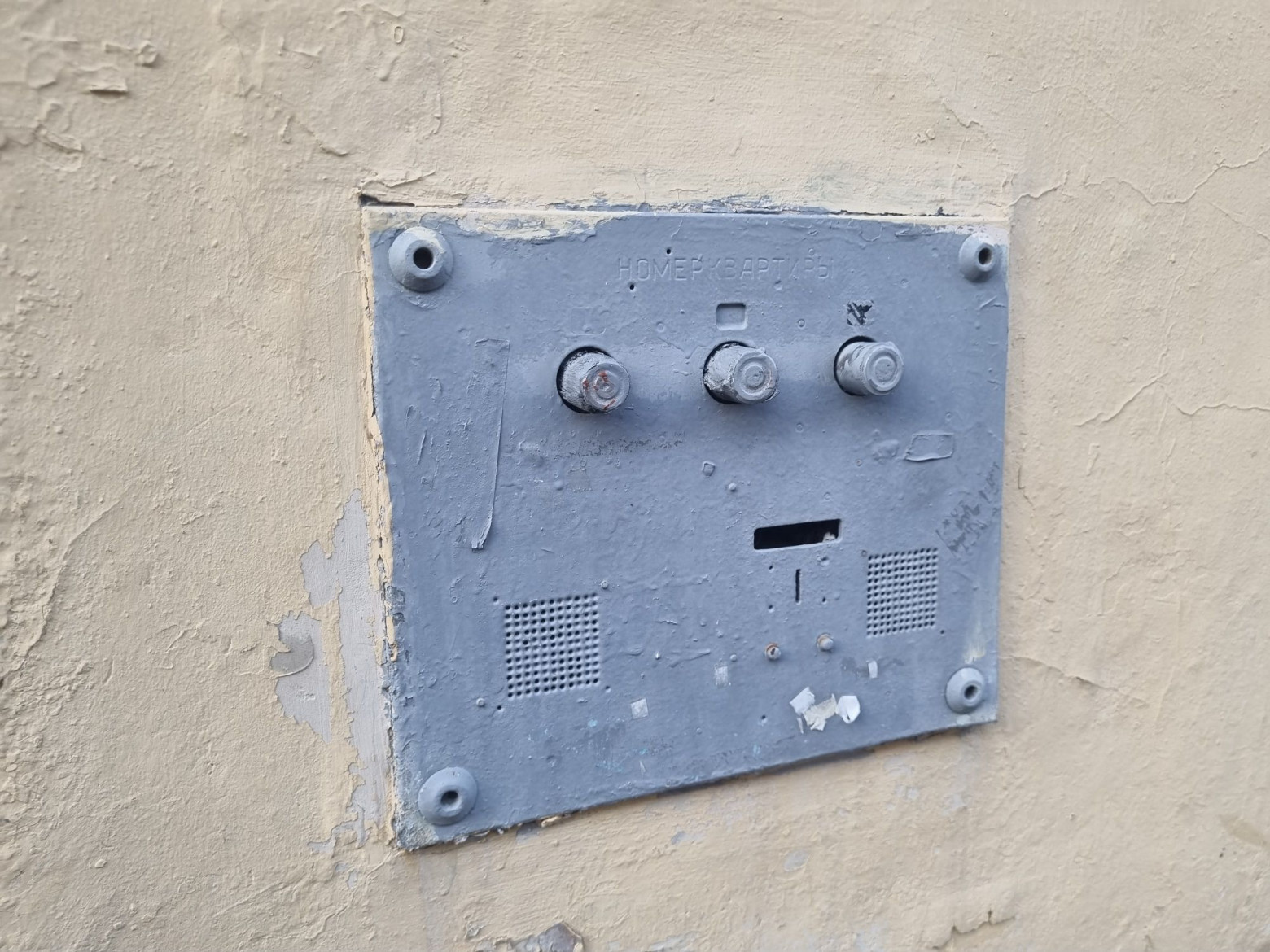

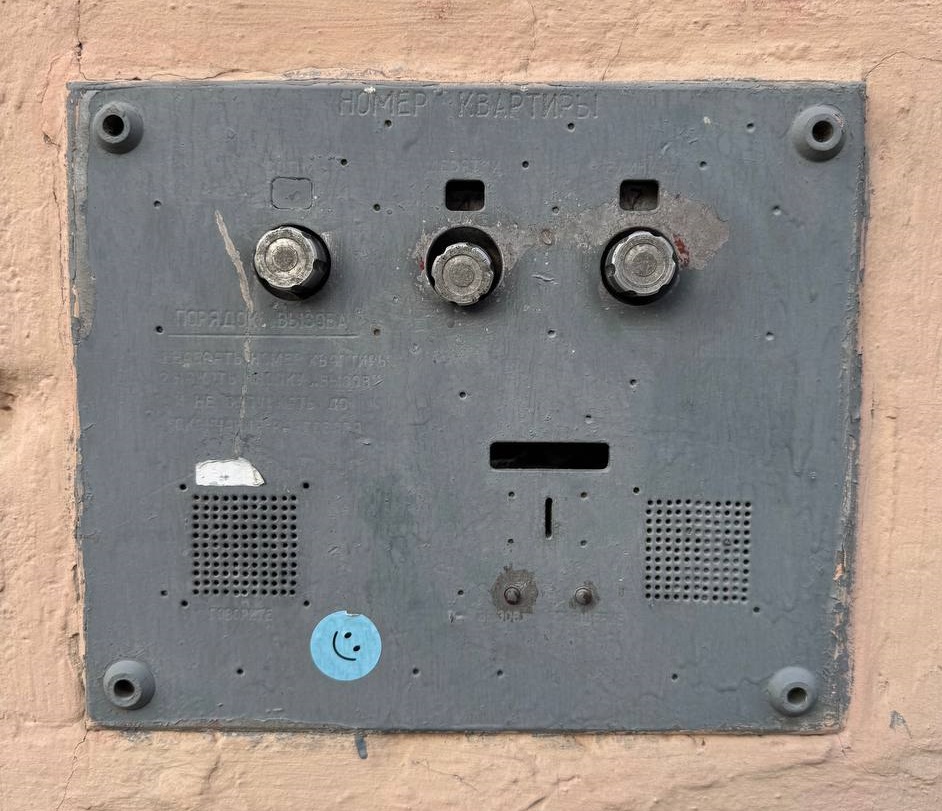

На старых питерских домах помимо обычных сезамов можно порой увидеть и вот такие панели.
Внешне этот домофон очень похож на сезам, однако при близком рассмотрении становится понятно, что общего у него с ним немного.

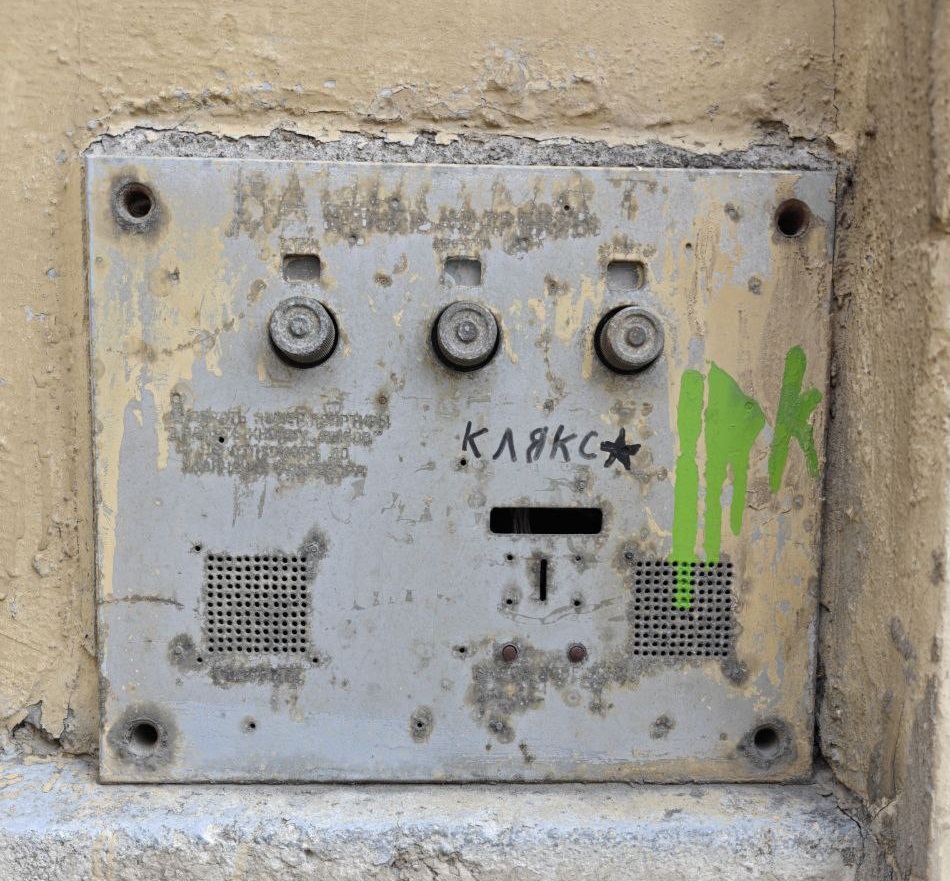

Большинство этих домофонов в довольно унылом состоянии, однако есть и те, которые сохранились заметно лучше.
Как уже было сказано раньше, это никакой не сезам.
На самом деле это ещё одна вариация вот такой панели, рассчитанная на большее число абонентов и несколько усовершенствованная. Домофон изменил дизайн на более крутой, а также обзавёлся считывателем оптических ключей. В остальном же это всё та же самая панель под трубки венгерского стандарта MKT.
❯ Обзор оборудования
Итак, взглянем на панели, доставшиеся мне. Их к нам попало сразу несколько штук.

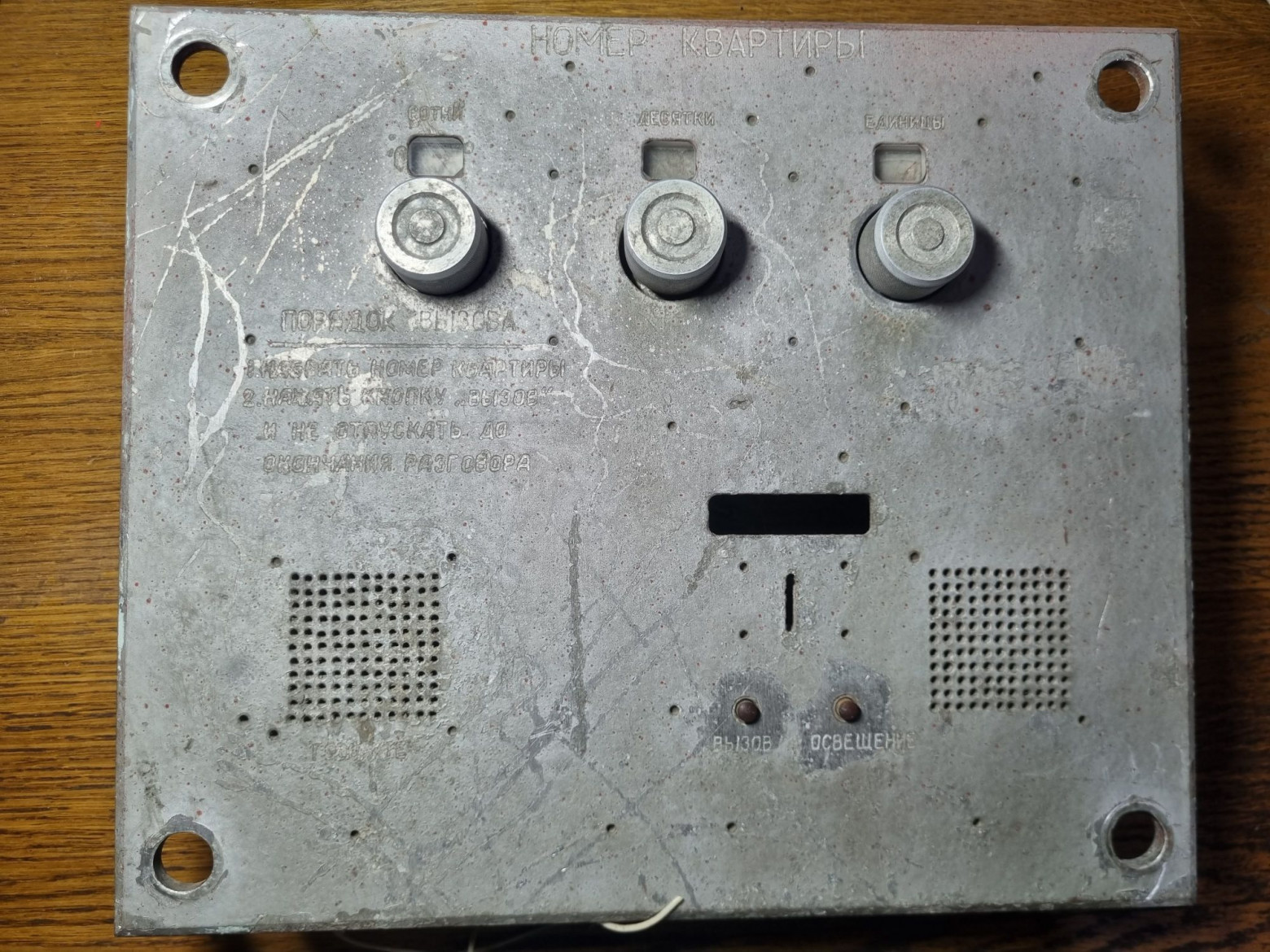

В отличие от большинства собратьев, первая панель в неплохом состоянии: не закрашенная и не гнилая. На панели три ручки для набора номера, над ними окошки с цифрами. Чуть ниже решётки динамика и микрофона (как мы помним, фамипия — дуплексный домофон), щель оптического считывателя, кнопка освещения, кнопка вызова. В дырке отверстии над считывателем некогда располагался транспарант «Входите».

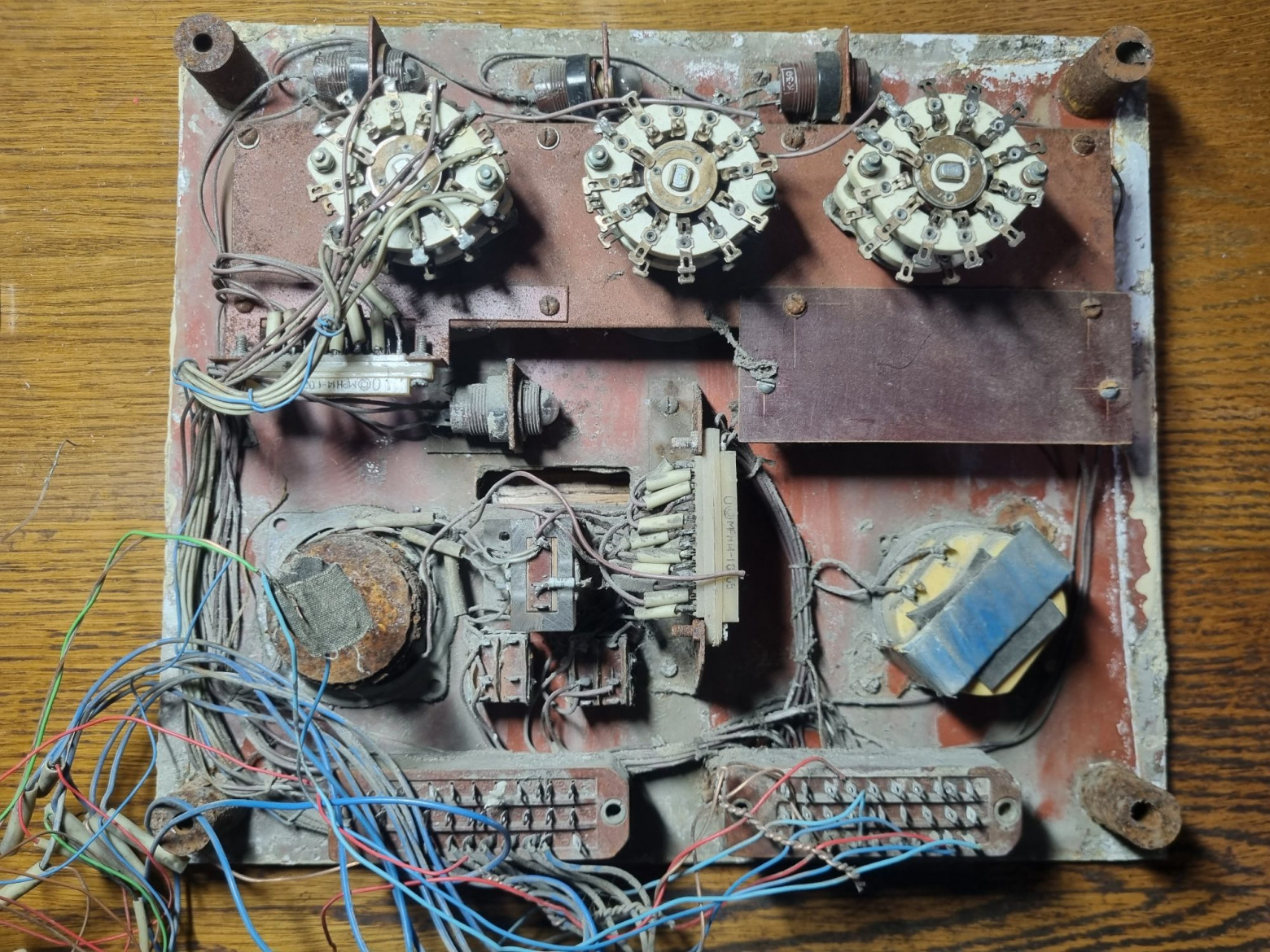

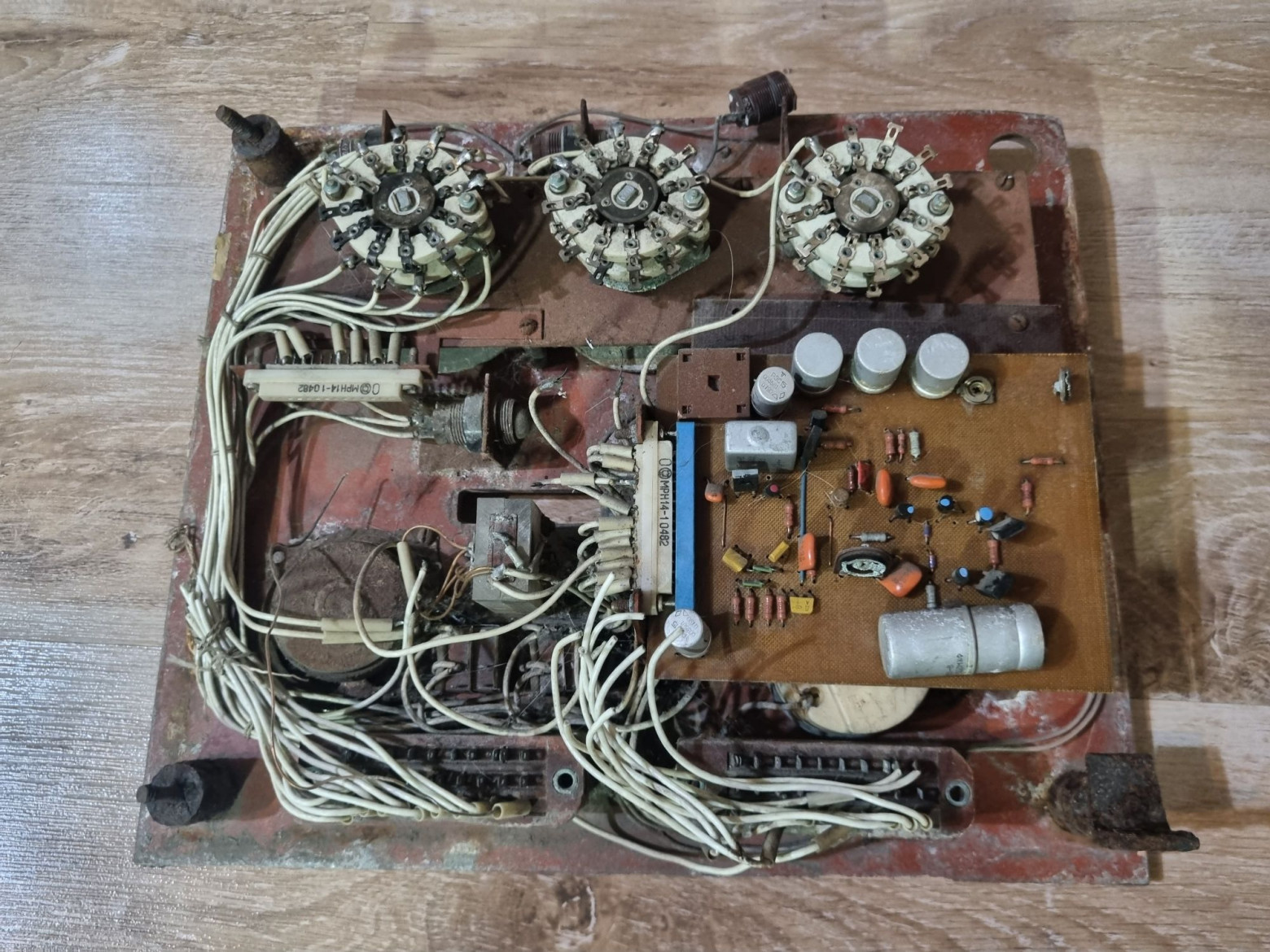

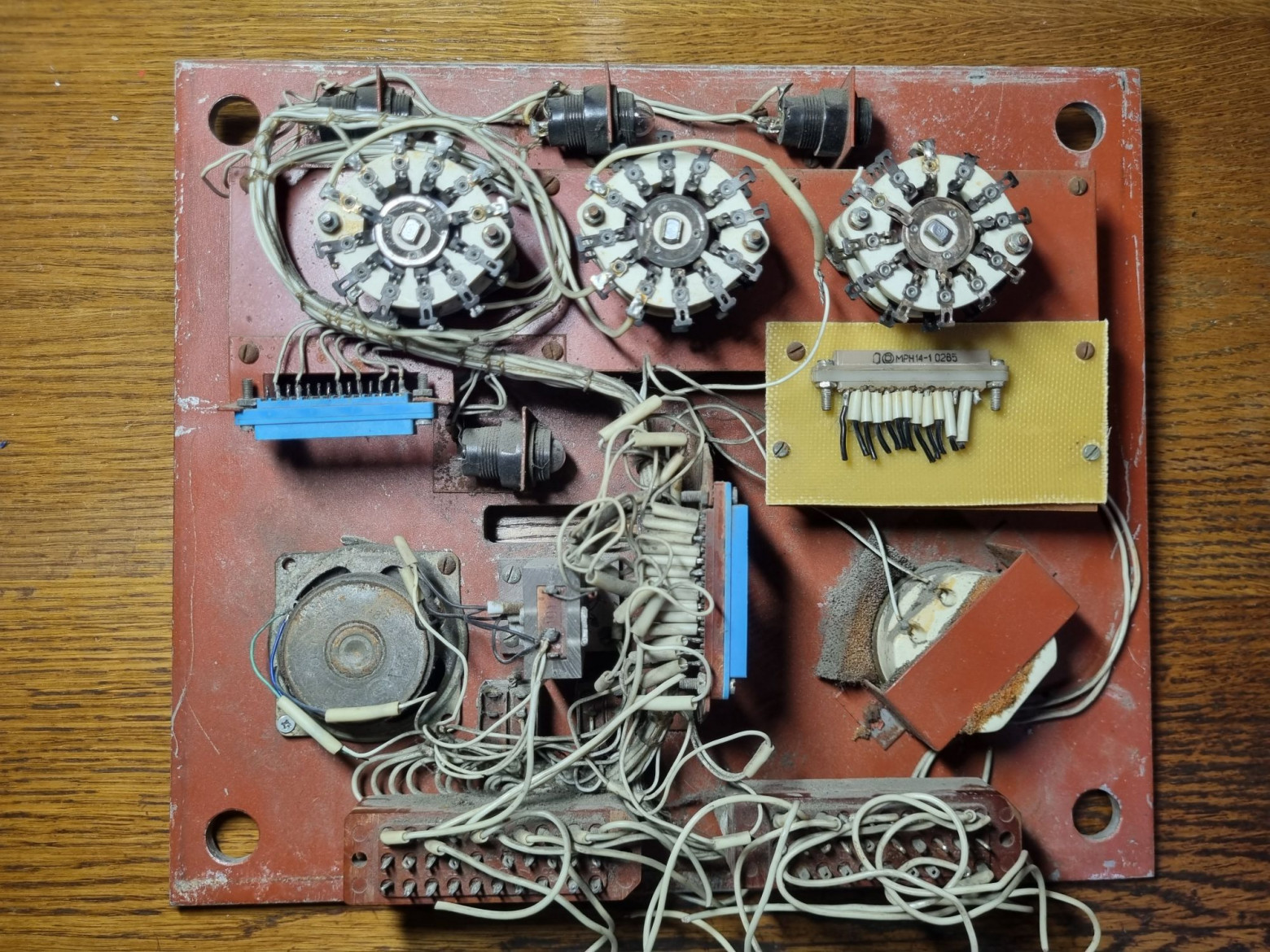

Обратная сторона. Видны разъёмы МРН для двух плат (точно такой же я положил рядом), сами платы куда-то делись. Кто и зачем их снял, мне неведомо.

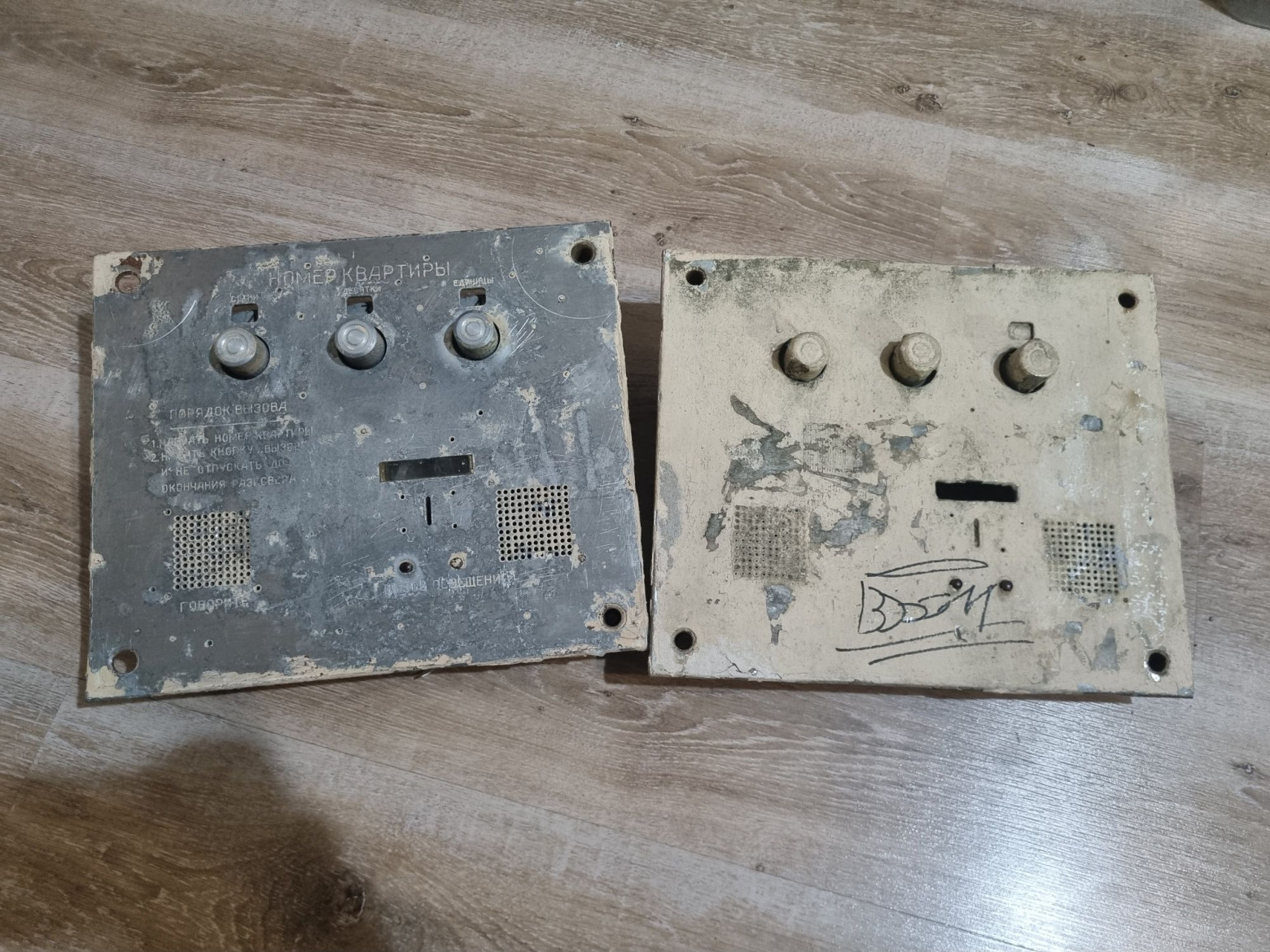

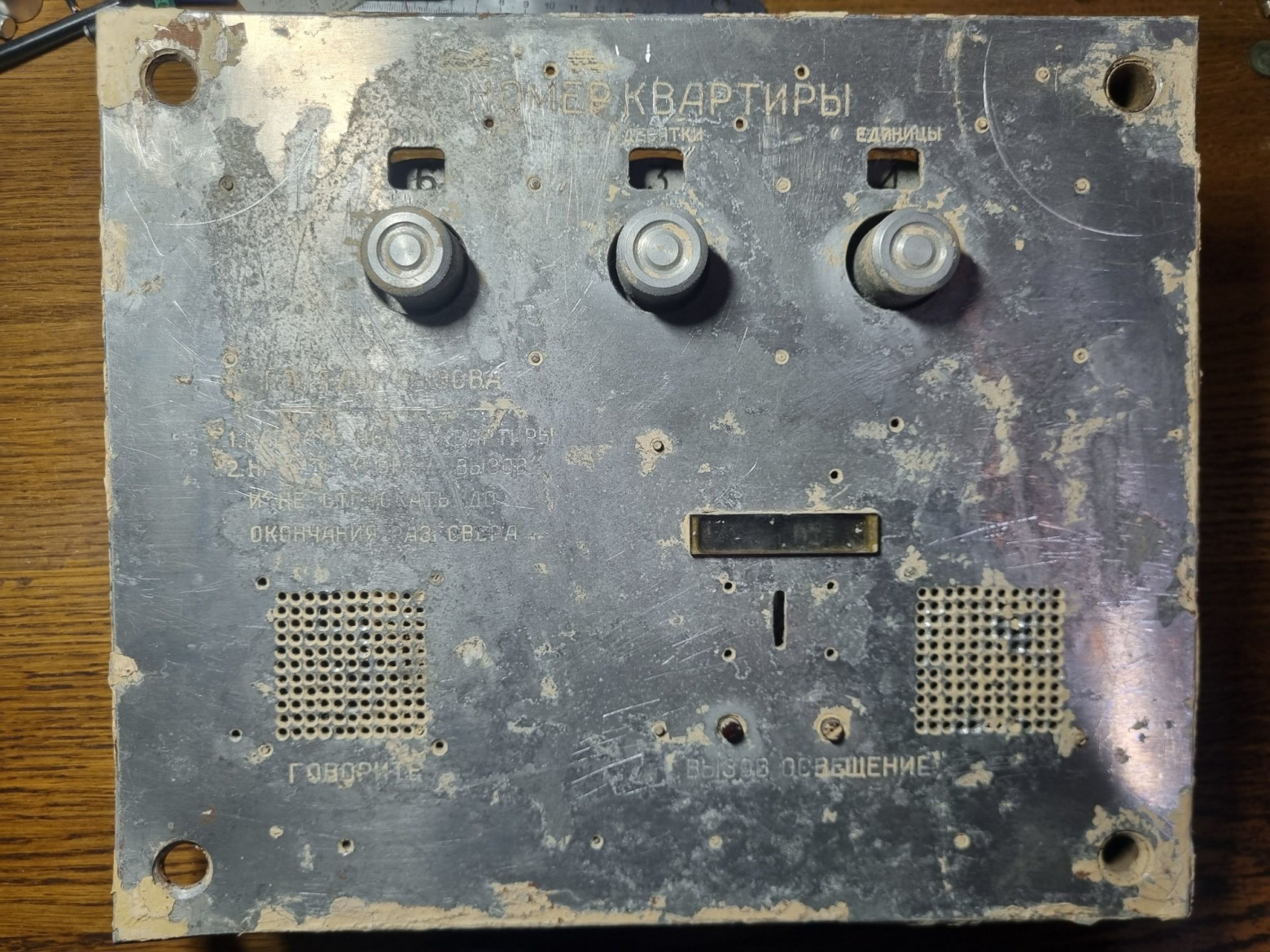

Второй экземпляр чуть похуже, но ещё более-менее живой: кнопки нажимаются, ручки крутятся.

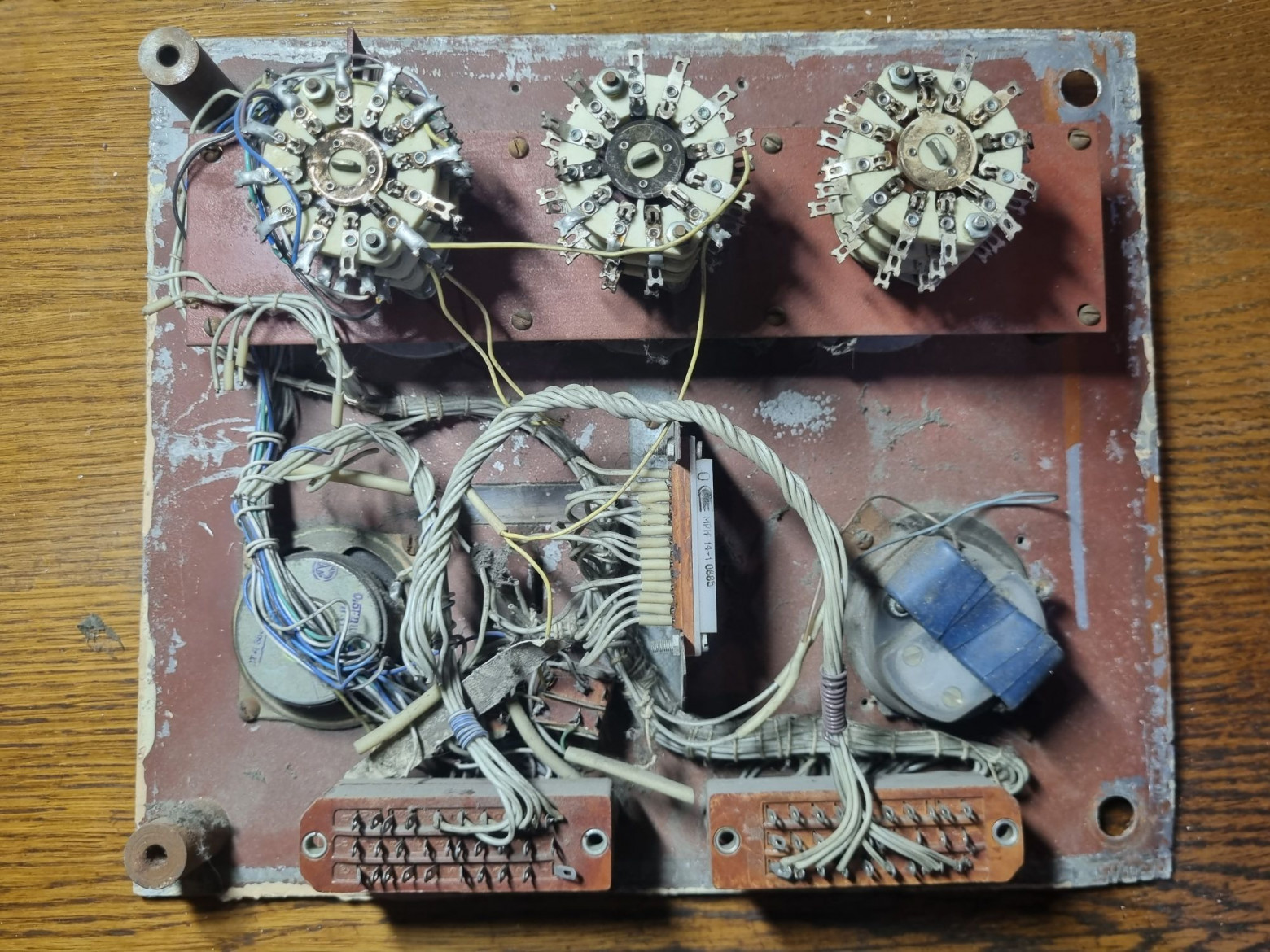

Обратная сторона.

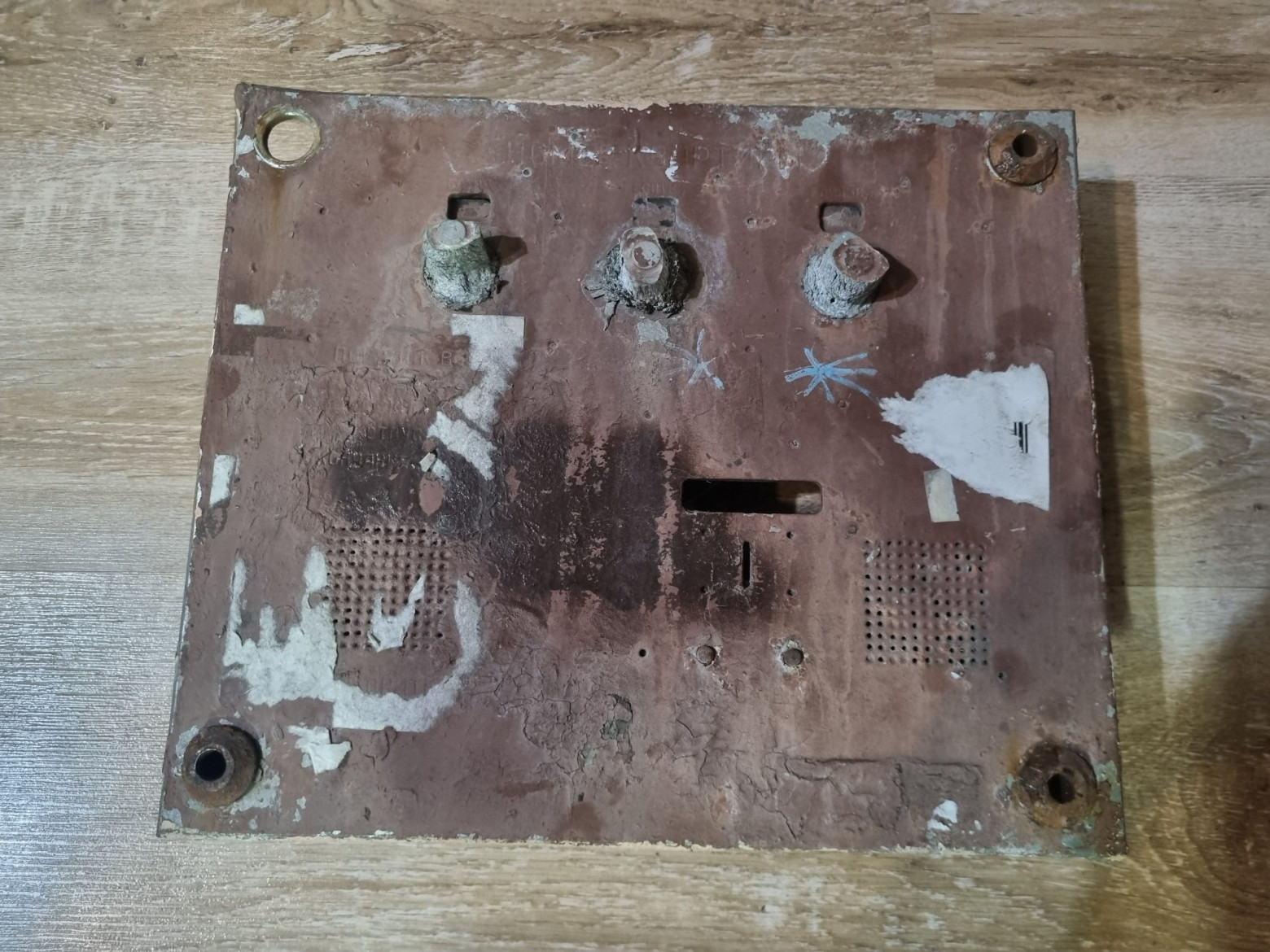

Третьей панели совсем плохо.
Впрочем, по части начинки кое-что интересное всё же есть.

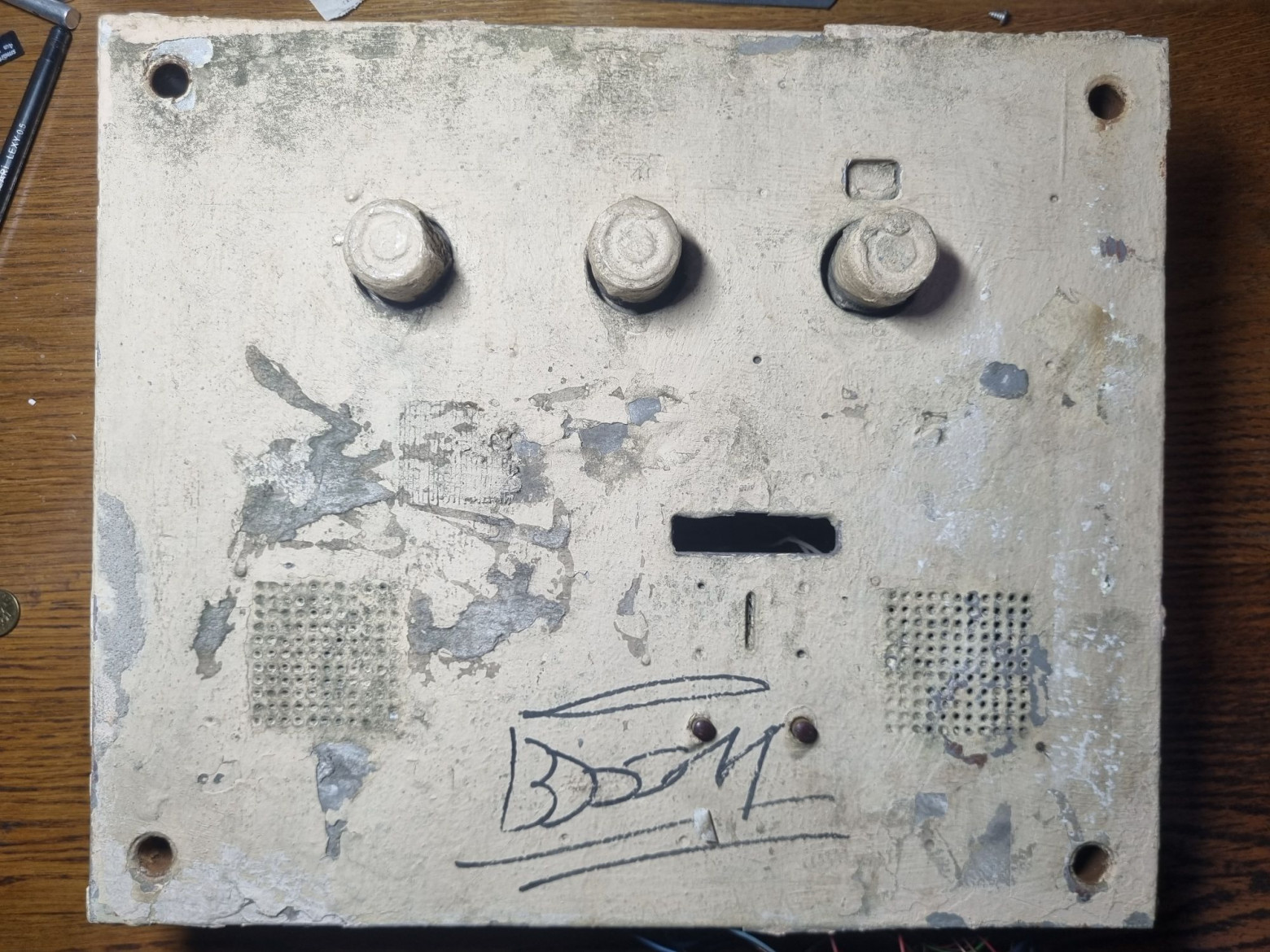

А вот и последний экземпляр. Он тоже в неплохом состоянии, если не считать следов краски.
❯ Как устроена фамипия

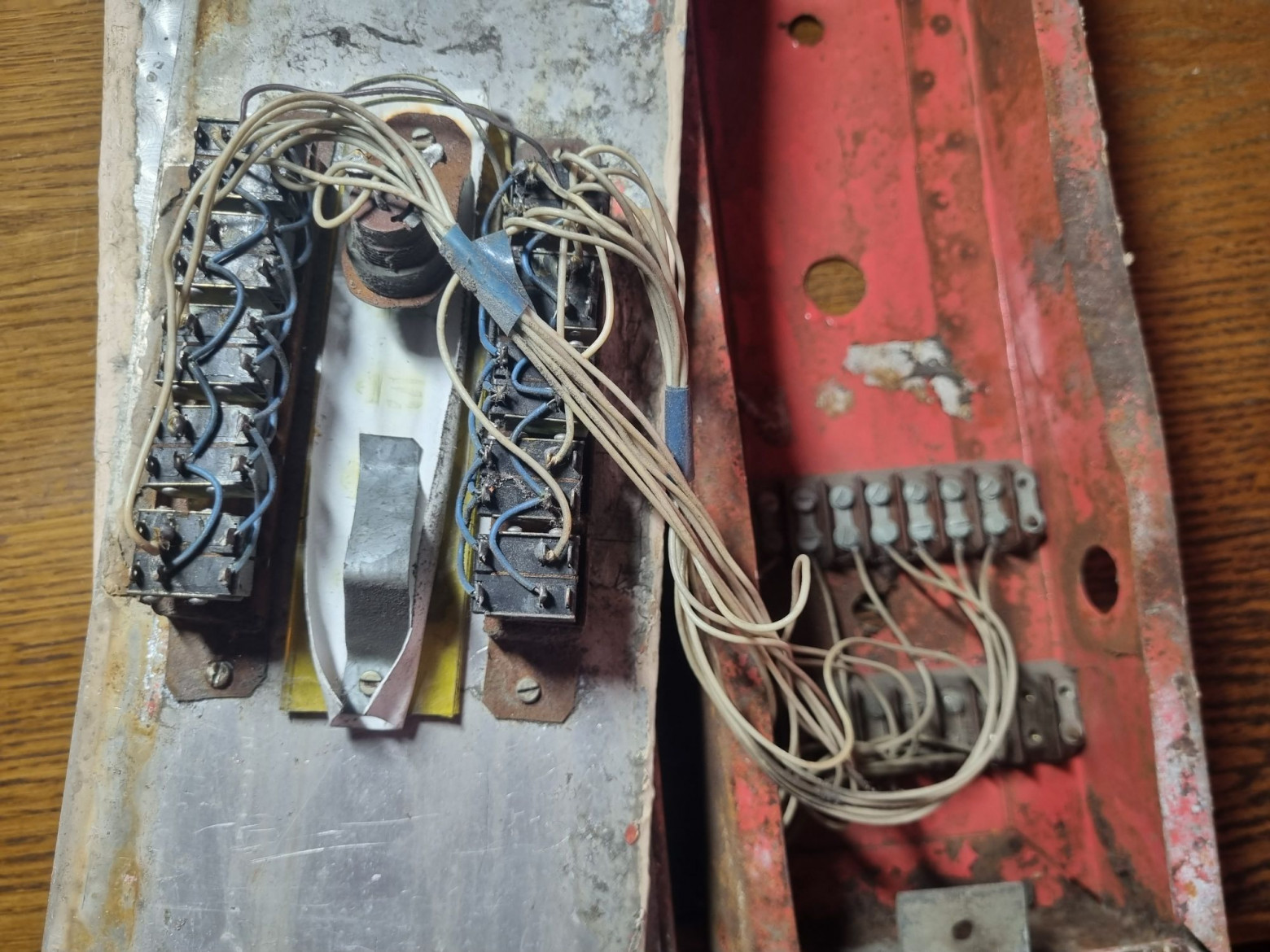

Как и «обычная» панель, фамипия с тремя ручками устанавливается в монтажный бокс, где располагается клеммная рейка с точно такими же обозначениями контактов.

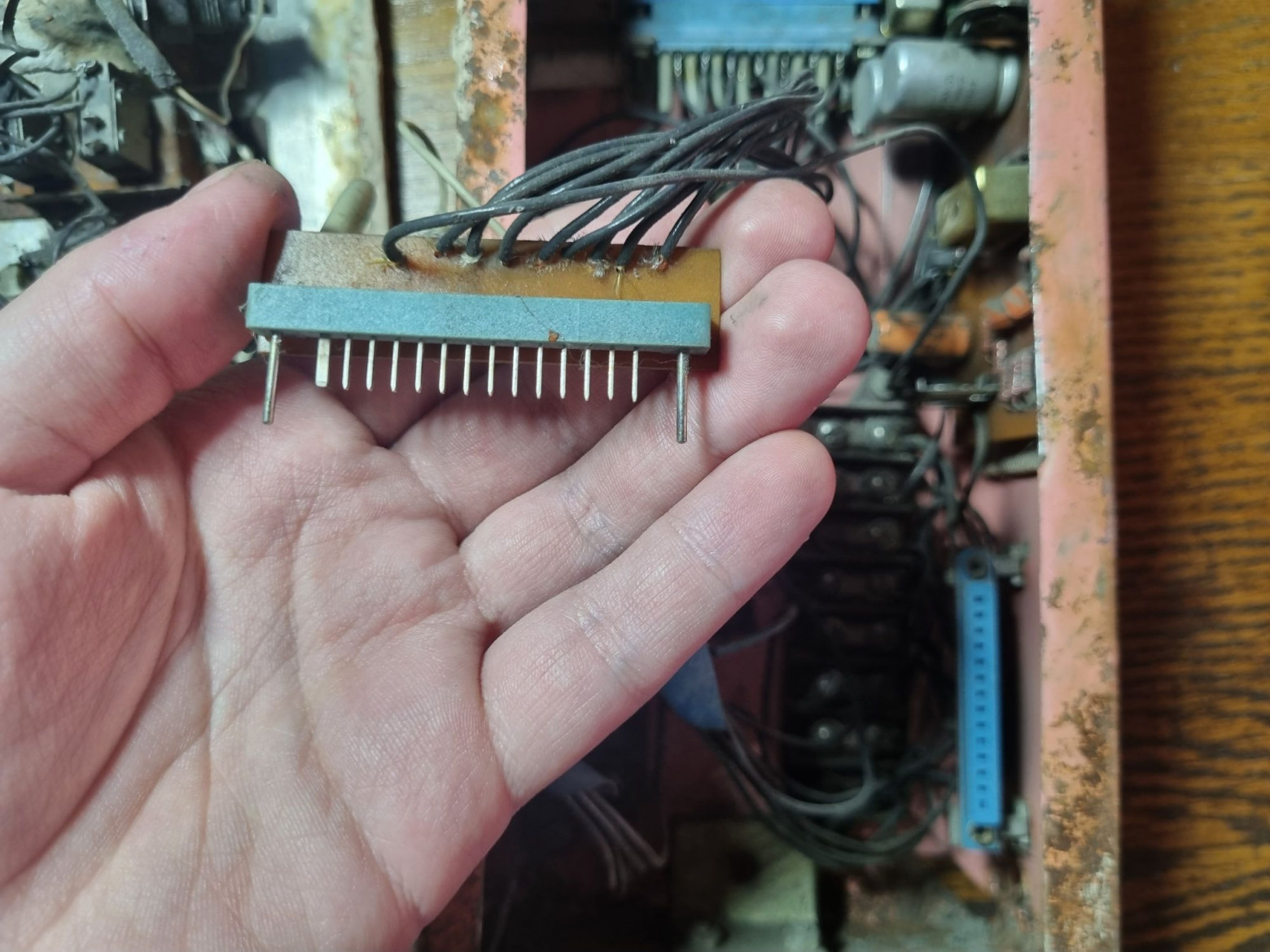

Провода от панели не припаиваются к ней напрямую, а подключаются через разъёмы РП14.
Механическая часть панели ничем не отличается от сезама. Единственное отличие в дисках с цифрами: у сезама они были из молочного пластика с нанесёнными на него цифрами, тут же они металлические с бумажной этикеткой. Понятное дело, читаемость цифр у сезама значительно лучше.

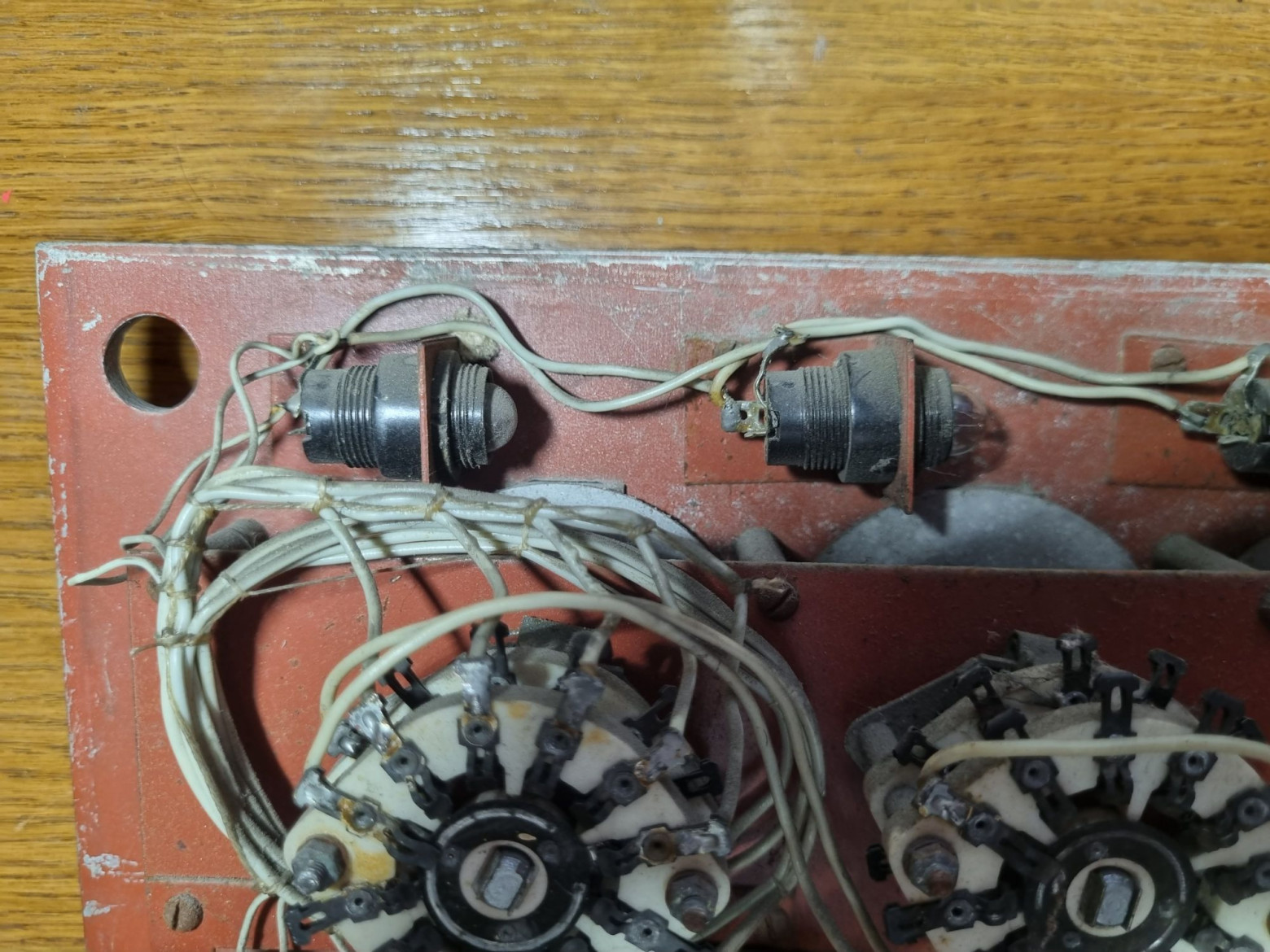

Окошки подсвечиваются лампочками накаливания. В моей панели две из трёх перегорели, а одна разбита.

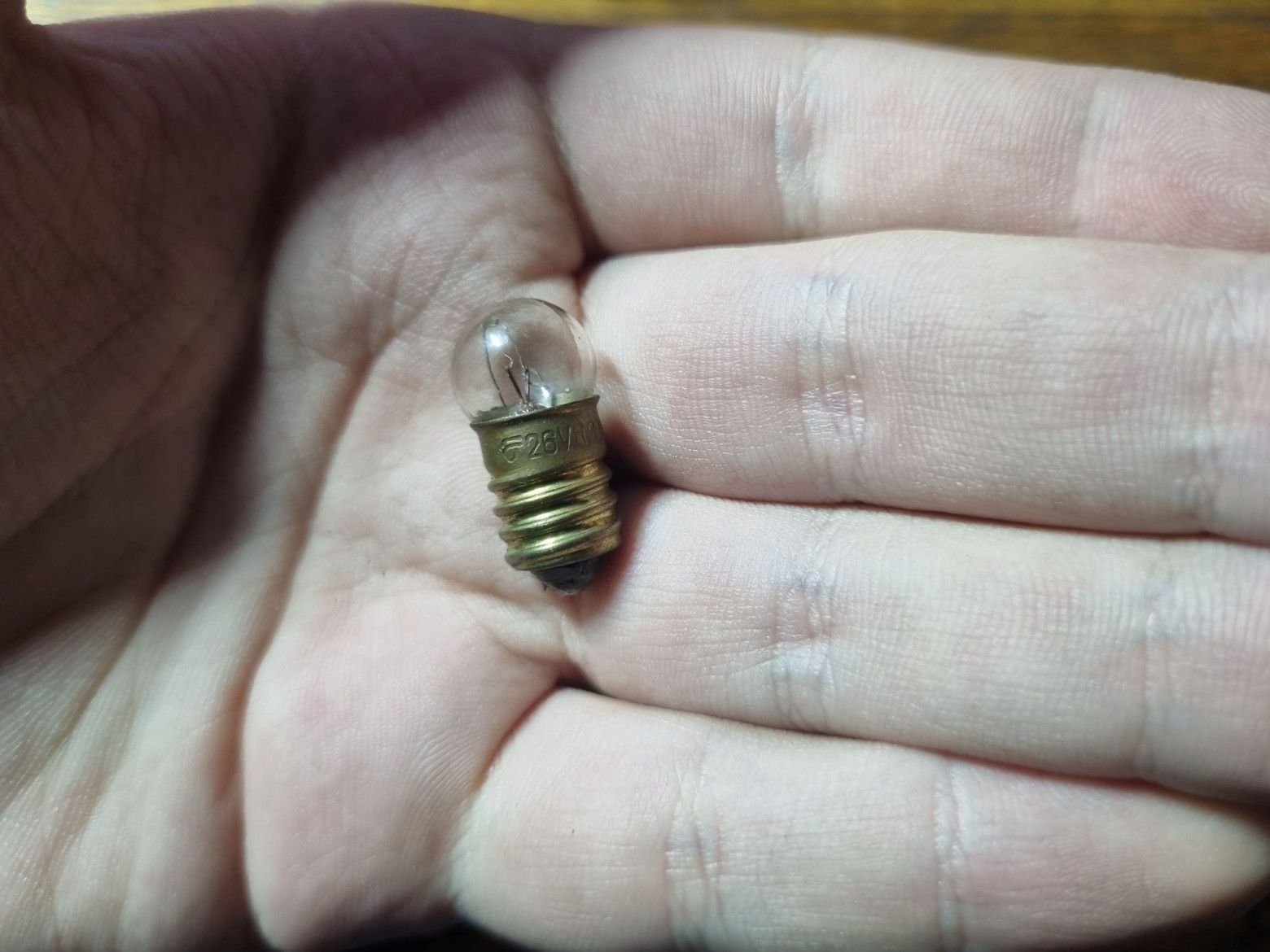

Несмотря на двенадцативольтовое питание, здесь используются лампочки на 26 В. Подозреваю, что нужно это для большего срока службы ламп.

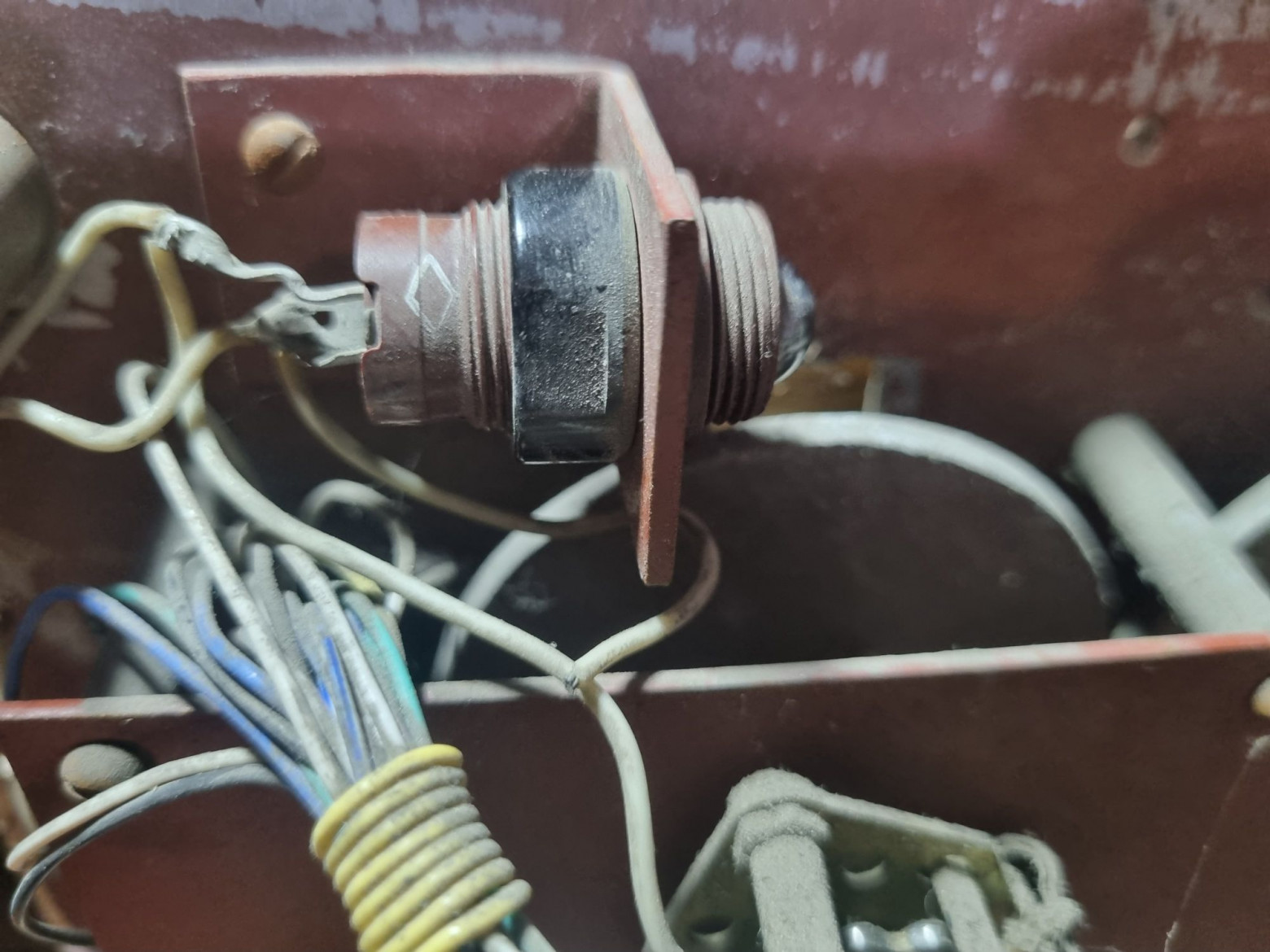

Один из патронов даже с «ромбиком» военной приёмки (ПЗ — приёмка заказчика).

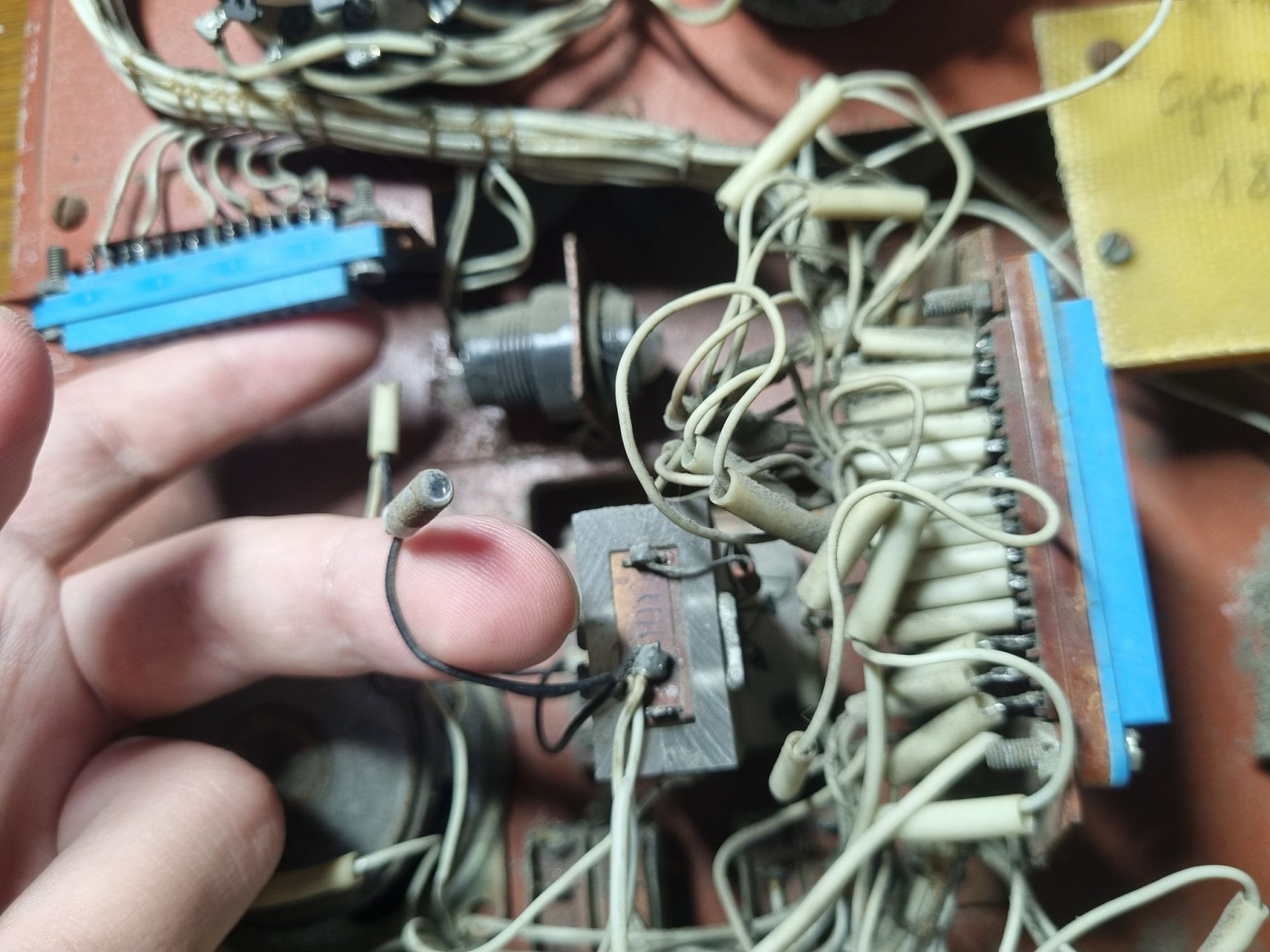

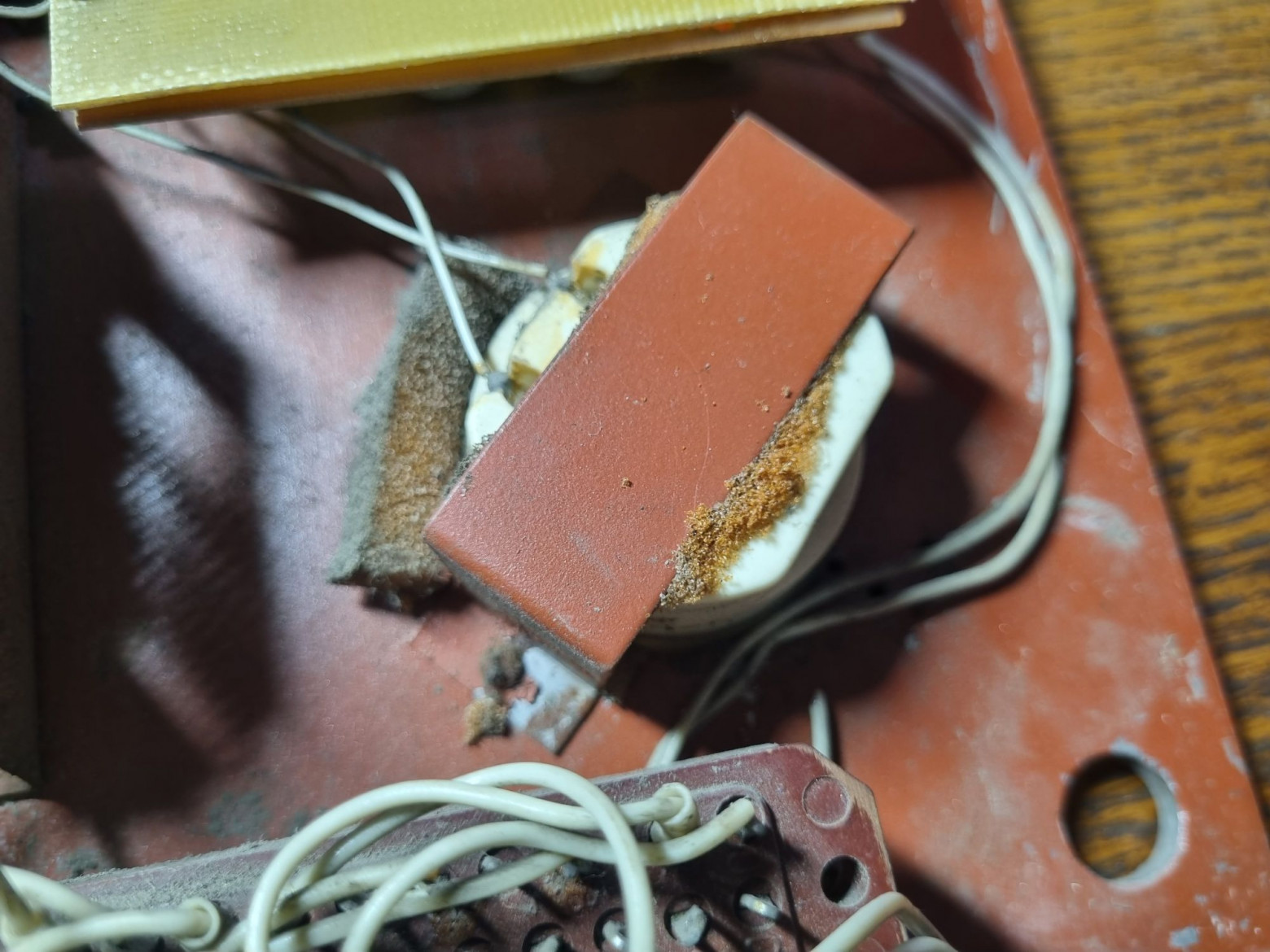

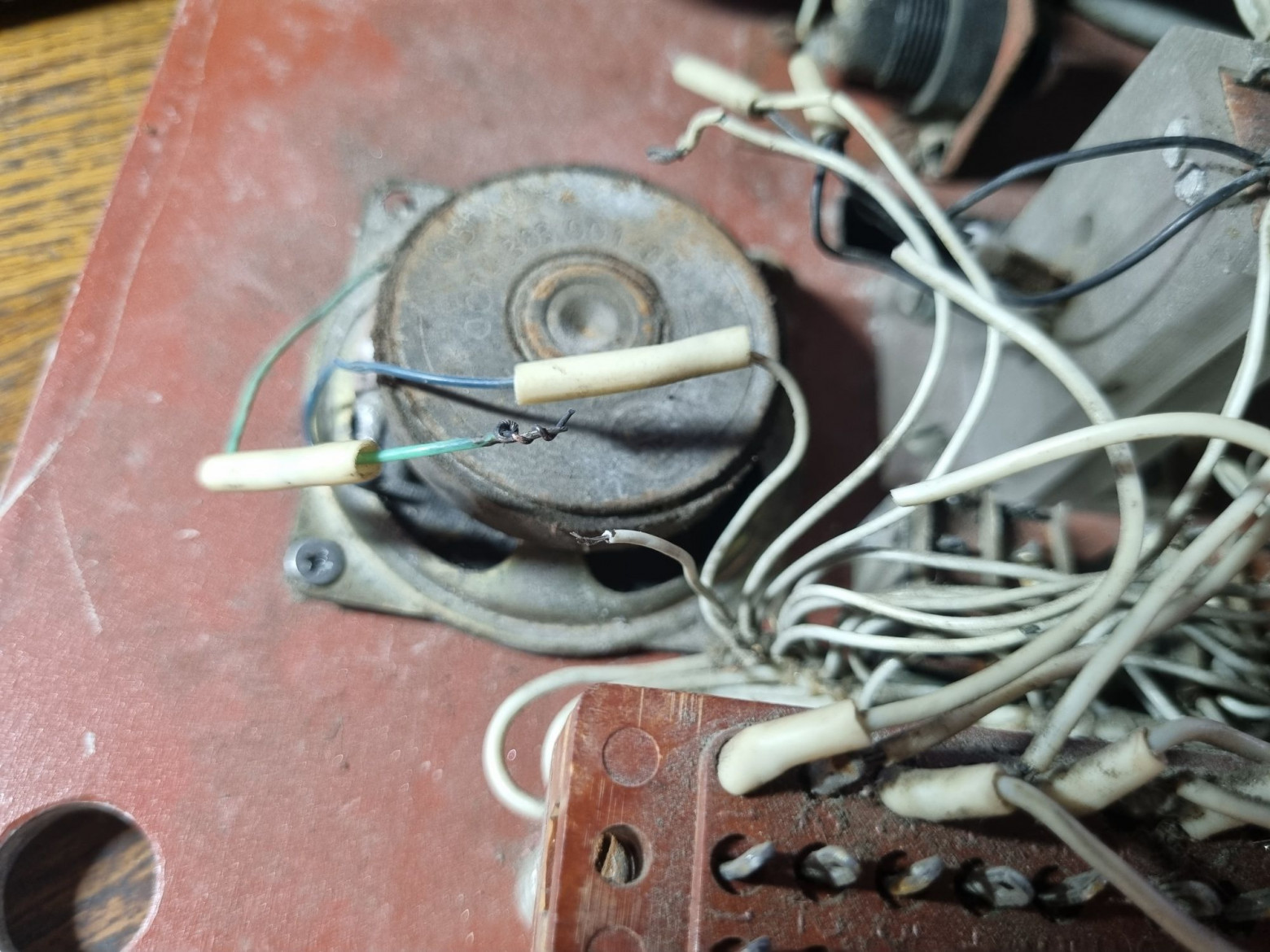

Микрофон.

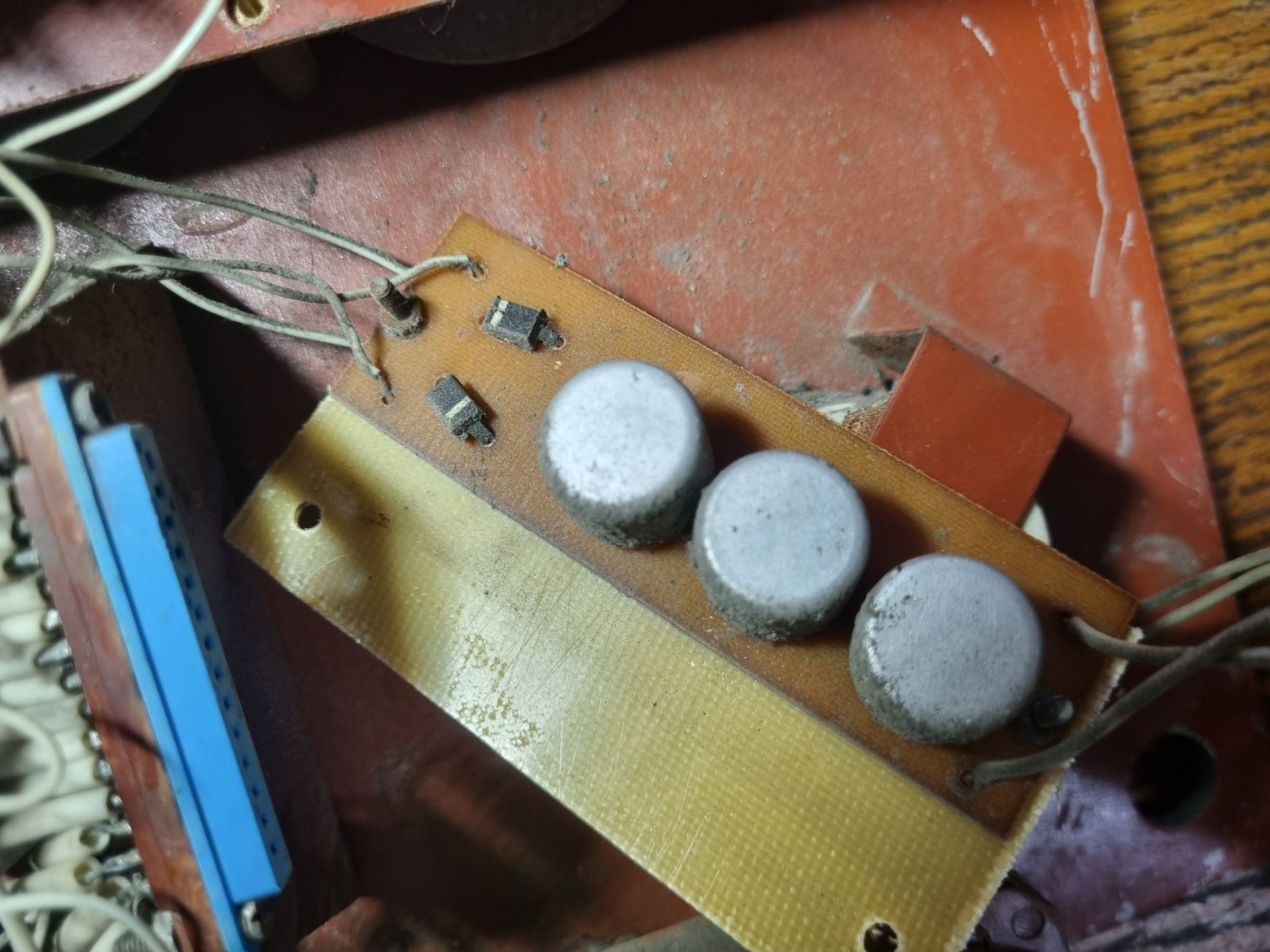

На текстолитовой пластине размещён выпрямитель не совсем ясного назначения.
Интересно, что провода соединены скрутками. Часть из них у меня уже развалилась...
❯ Набор номера

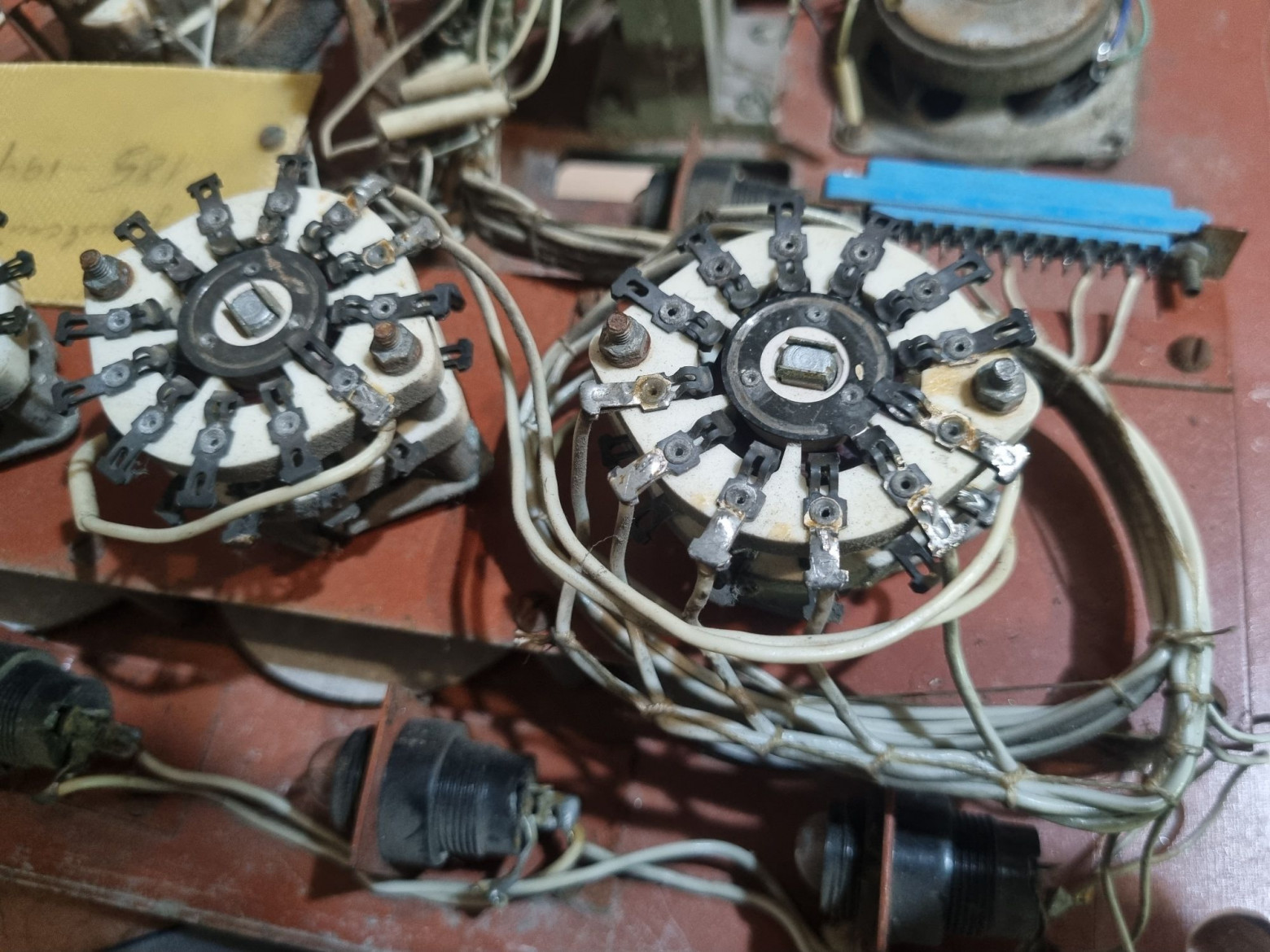

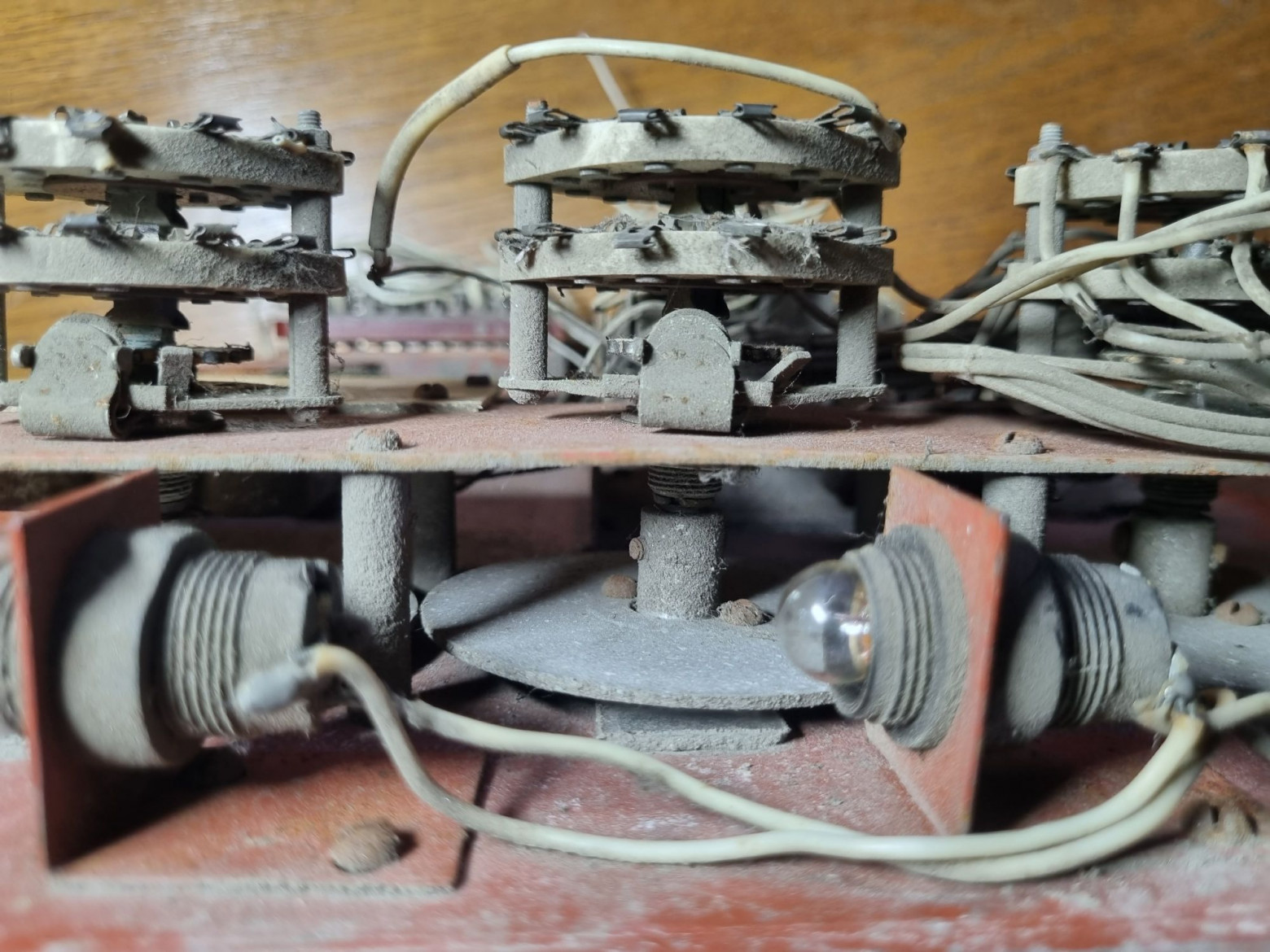

Как нетрудно догадаться, эти галетники — прямой аналог кнопок в ранее рассмотренной фамипии.
В отличие от сезама, где была адресация с десятками и единицами, эти переключатели коммутируют один-единственный провод — линию. По сути фамипия — панель прямого вызова. От каждой квартиры к панели шёл свой провод.
❯ Разбираем фамипию

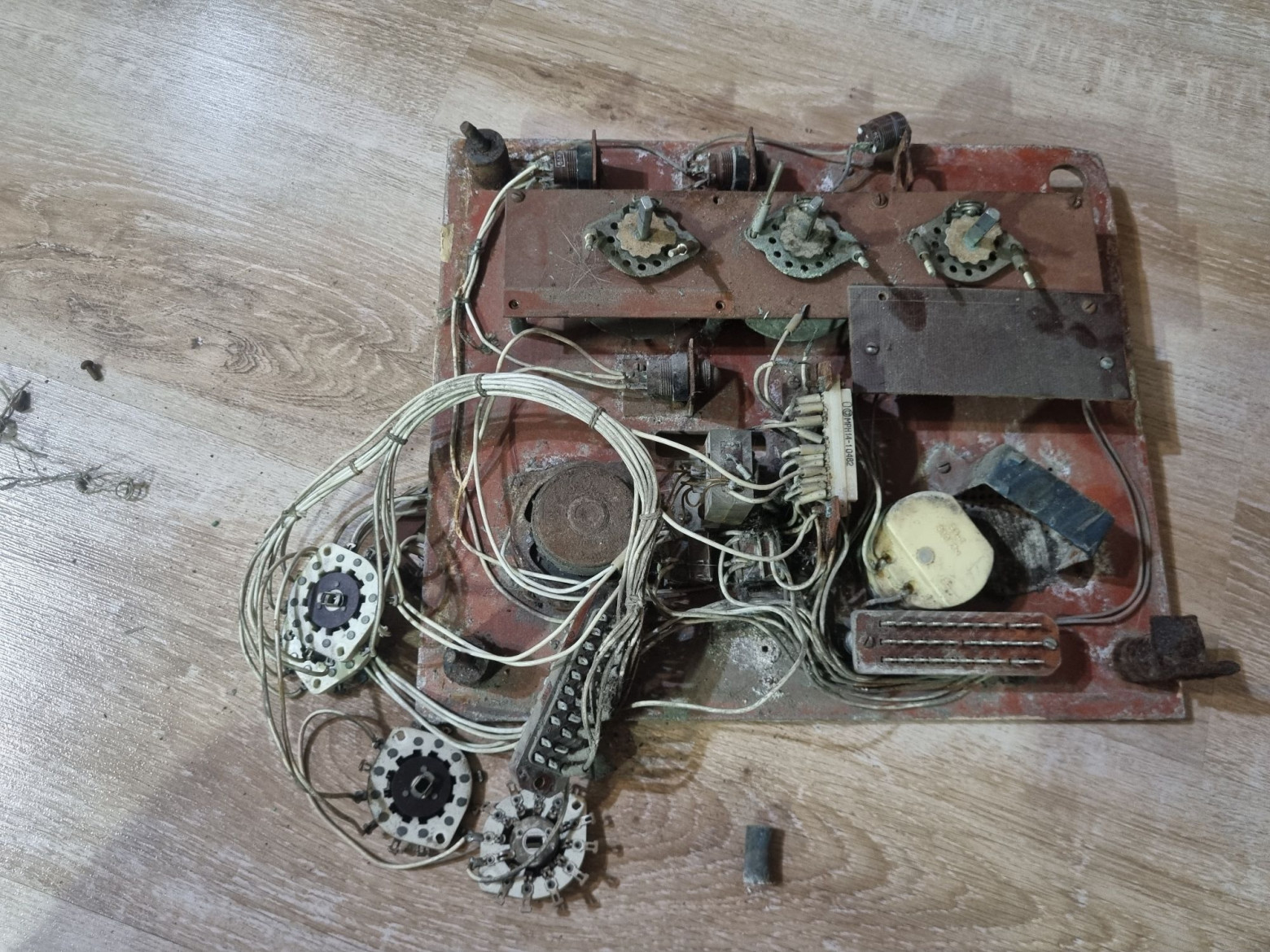

Поскольку одна из панелей была совершенно гнилой, она стала донором запчастей и предметом реверса схемы.
Поэтому вся электроника с неё была снята.

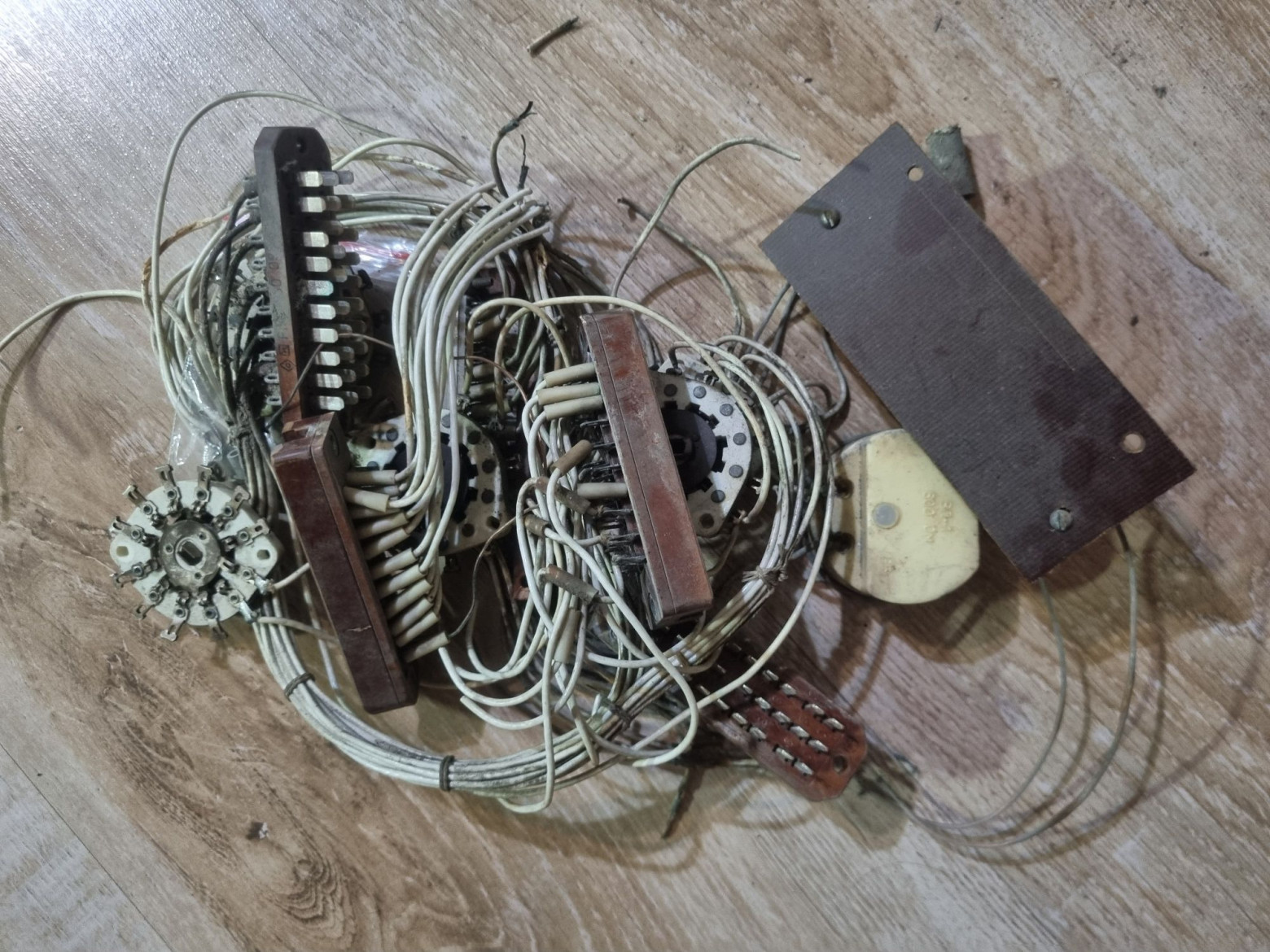

Удалось снять все уцелевшие детали с сохранением всех жгутов проводов, перекусили минимум.
❯ Плата
Теперь разберёмся с платами управления.
Как оказалось, стоящие здесь платы полностью совместимы с вот такими, использовавшимися в обычных панелях.

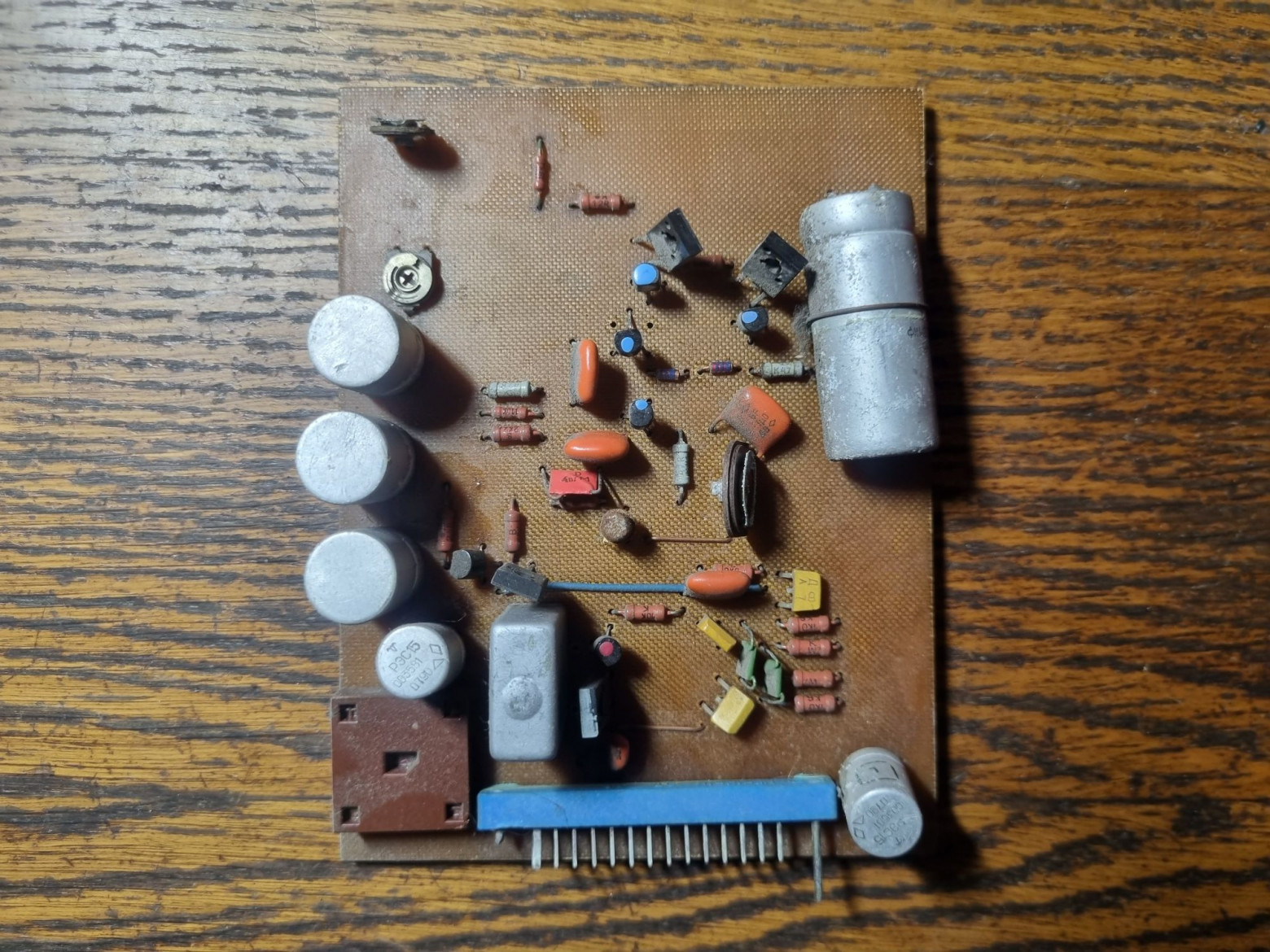

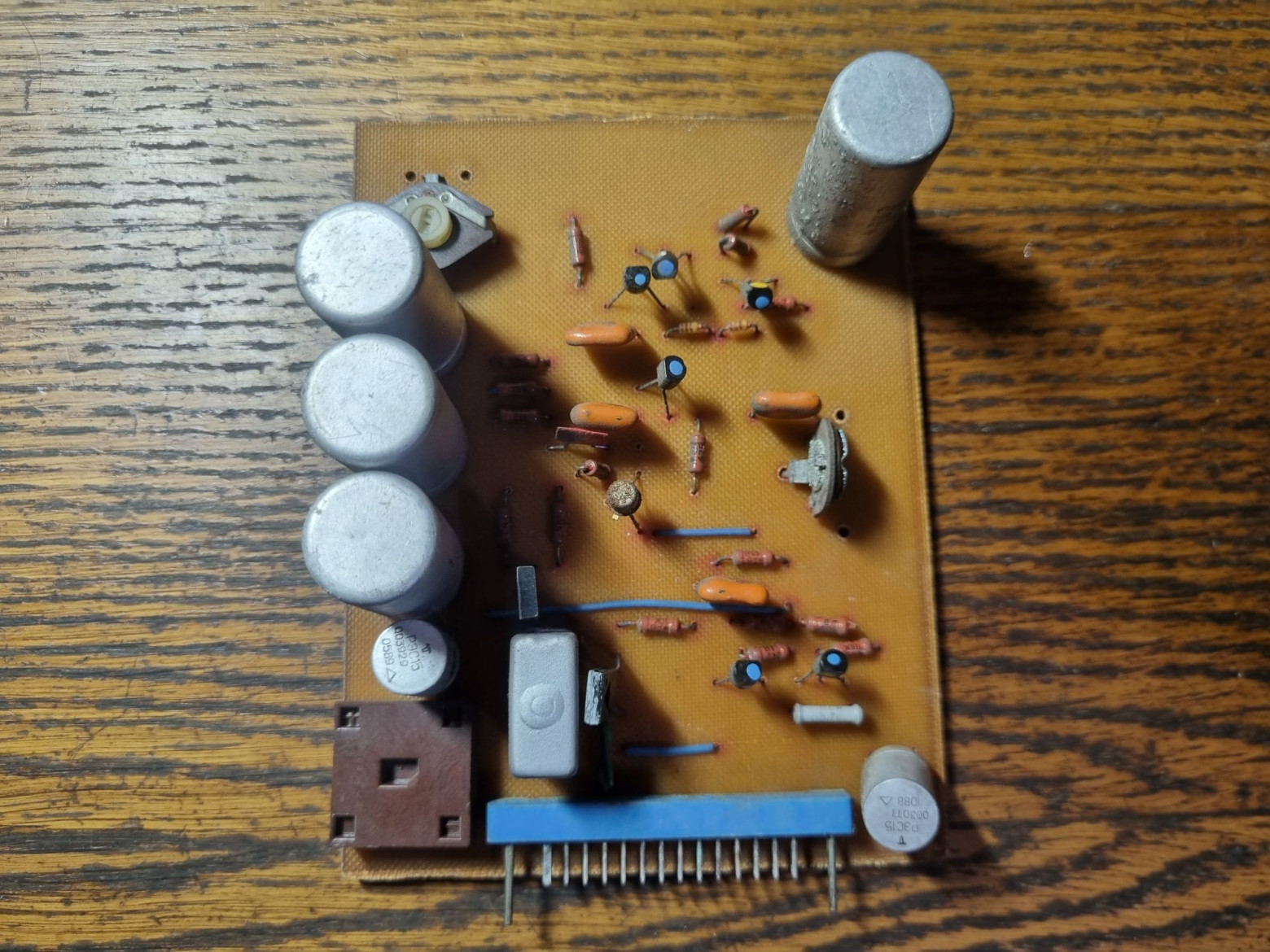

Тем не менее, в панели с тремя ручками ставились вот такие экземпляры.

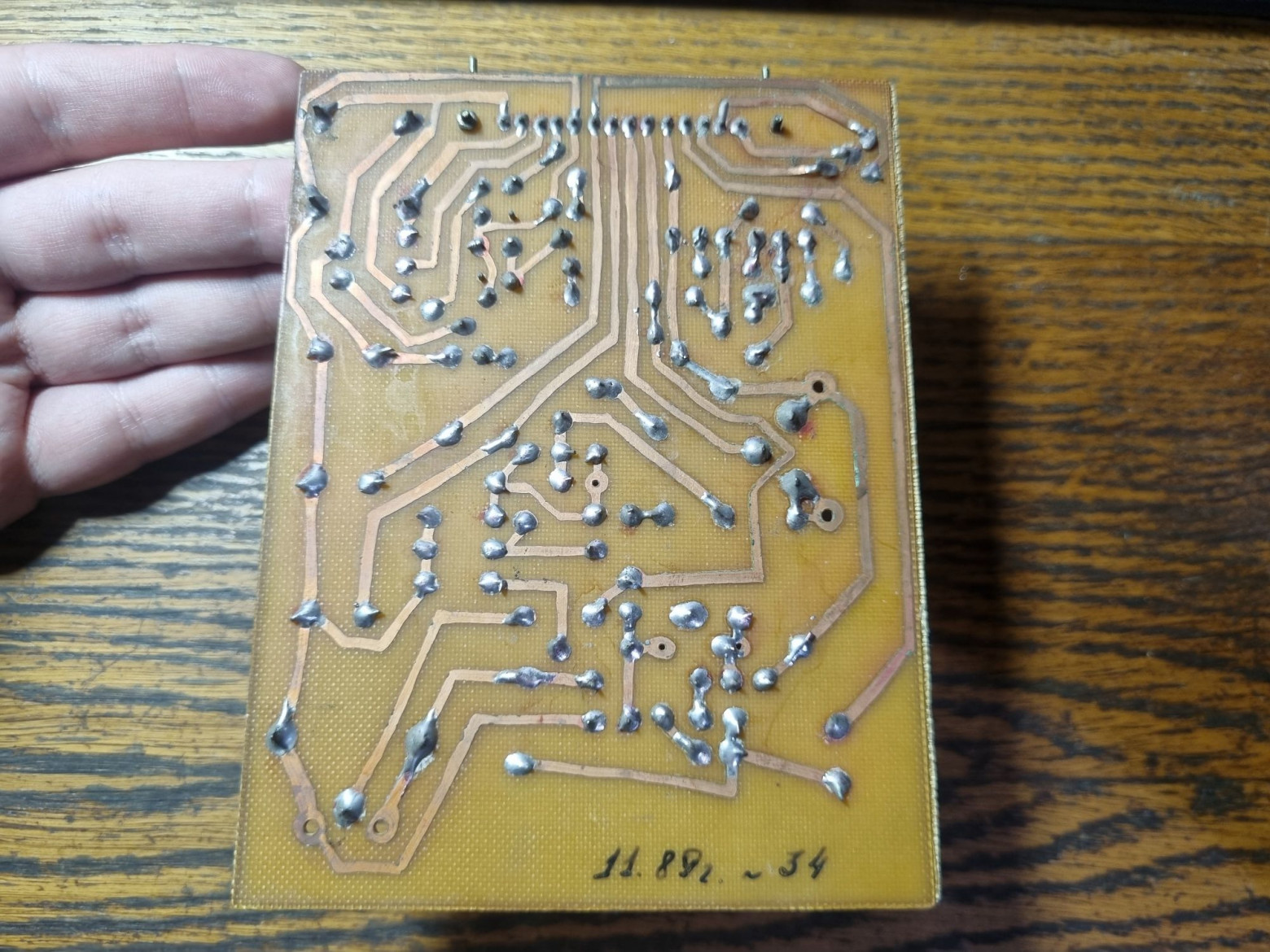

Обратная сторона.
Изготовление по-прежнему полукустарное. Но на этот раз добавилась ещё и какая-то маркировка (1989 год..?).
Ещё один вариант такой платы.
И, наконец, третий экземпляр. От предыдущих отличия минимальны.
❯ Первый запуск
Поскольку распиновка платы уже известна, контакты для подключения находятся легко. Поменял лампочки подсветки и подал питание.
И действительно, панель заработала. Отлично!
А вот открытие замка.
❯ Ключи
В плане подсветки и датчиков всё по традиции: ИК-диоды и фотодиоды.
Защищённость такого считывателя на высоте: достаточно нажать микрик чем-то тонким (например, длинной иглой), чтобы не загородить датчики, и дверь откроется.
❯ Загадка исчезнувшей платы
Наверное, многие уже успели заинтересоваться: а где же, собственно, плата управления считывателем, под которую имелся второй разъём?
Вот тут-то мы и подошли к самому интересному. Всё дело в том, что ни в одной фамипии этой платы не было.
Более того, в одной из панелей отсутствовал и сам считыватель.
Выводы из всего этого были сделаны довольно интересные. Судя по всему, считыватели в этих домофонах не работали вообще никогда. То ли они были слишком ненадёжными, то ли открывались чем попало, тут уже не выяснить. Но известно только одно: похоже, этих плат там не было прямо с самого начала эксплуатации. Также нам удалось поговорить с жильцами домов, где на подъезде стоял такой домофон, и в каждом случае все подтвердили: считыватель никогда не работал, ключи у всех были от обычного механического замка.
Также есть некоторые сомнения в том, что это вообще что-то венгерское. Слишком уж много тут чисто отечественных деталей, да и способ подключения не совсем стандартный: вместо свойственной венгерским домофонам клеммной рейки тут советские разъёмы. Вполне возможно, что от «оригинала» (домофона типа MKT) тут была взята лишь схемотехника, тогда как производством панелей с тремя ручками занимался кто-то совершенно другой (возможно, выпускались они для модернизации подъездов с ранее рассмотренными домофонами прямого вызова). Увы, никакой информации, позволяющей это подтвердить или опровергнуть, у меня нет.
❯ Ещё один вариант считывателя
Несмотря на то, что ни в одном из рассмотренных экземпляров считывателя не было, нам всё же удалось достать панель, где тот имелся.
На вид это простая фамипия, но щель для оптического ключа намекает на интересную начинку.
Блок вызова абонентов абсолютно идентичен.

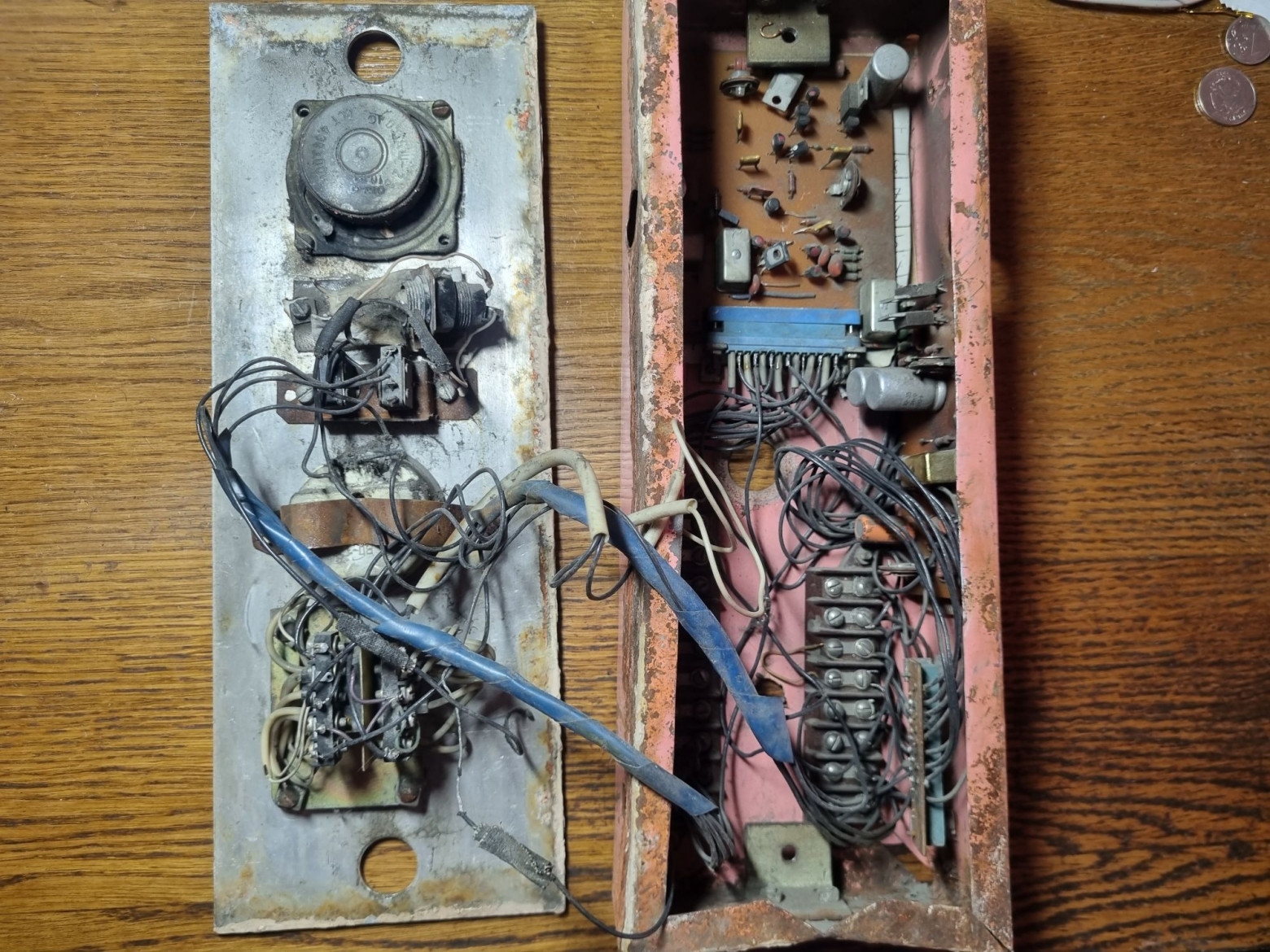

А вот блок управления поинтереснее: считыватель и плата от него уцелели.
Плата управления домофоном ожидаемо такая же, как в простой панели.

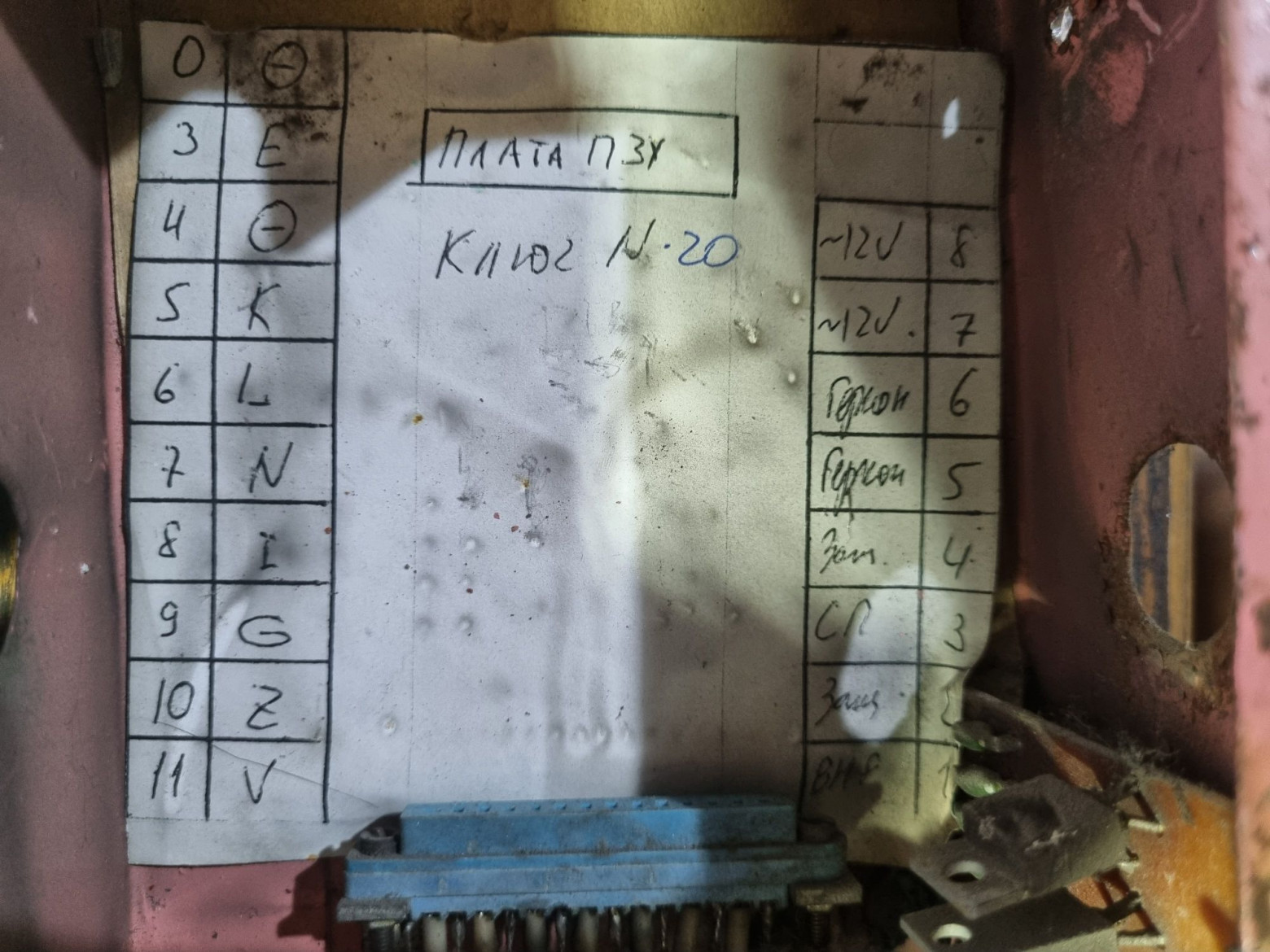

Под ней обнаруживается бумажка с распиновкой.

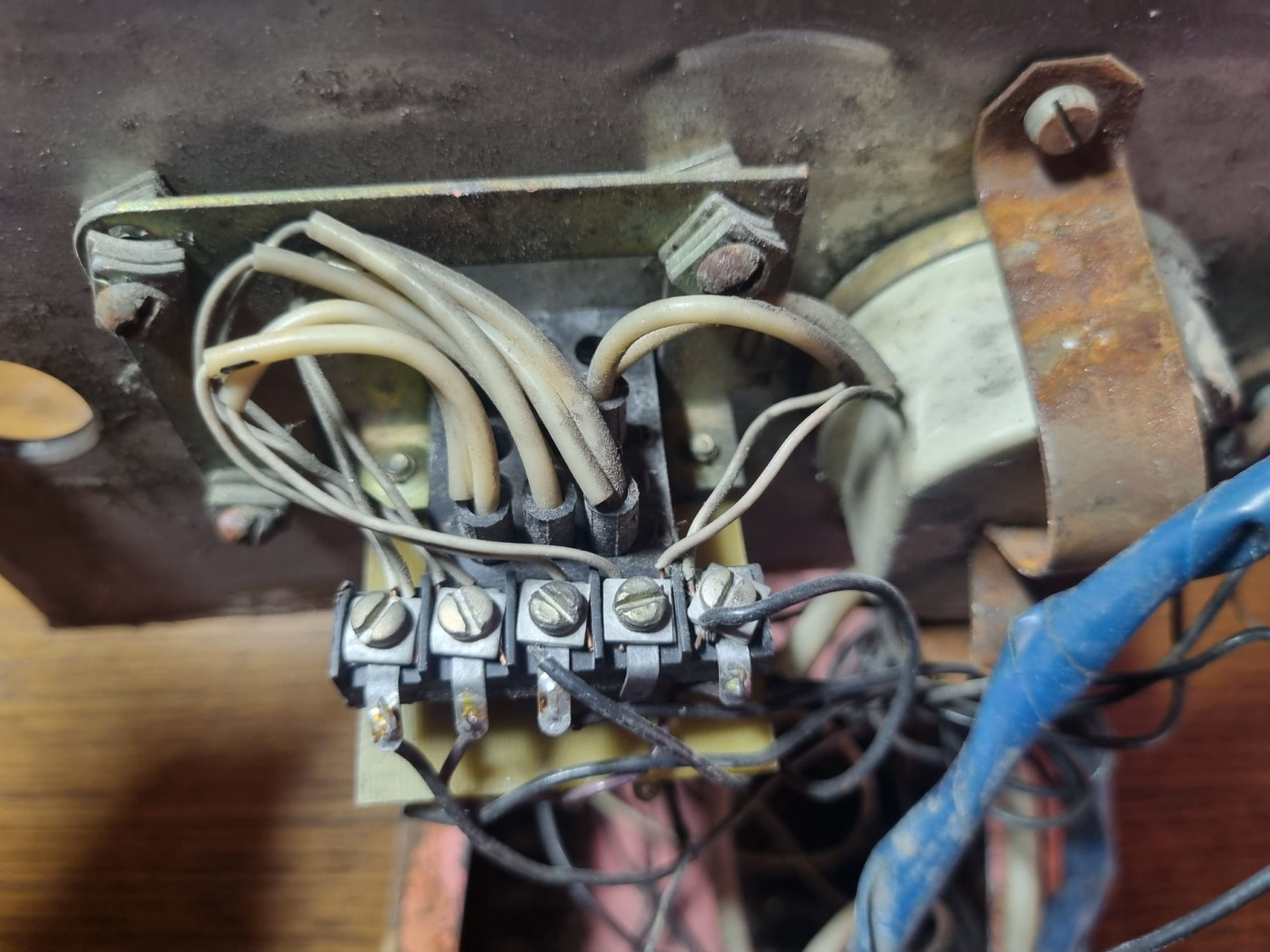

Мелкий разъём рядом с клеммной рейкой, через который подключается считыватель.
Отключив его и открутив винты, можно снять считыватель полностью (надо полагать, для его чистки: очень уж любили они собирать внутри себя всю возможную грязь).
А вот и сам считыватель. Что-то знакомое, не правда ли?

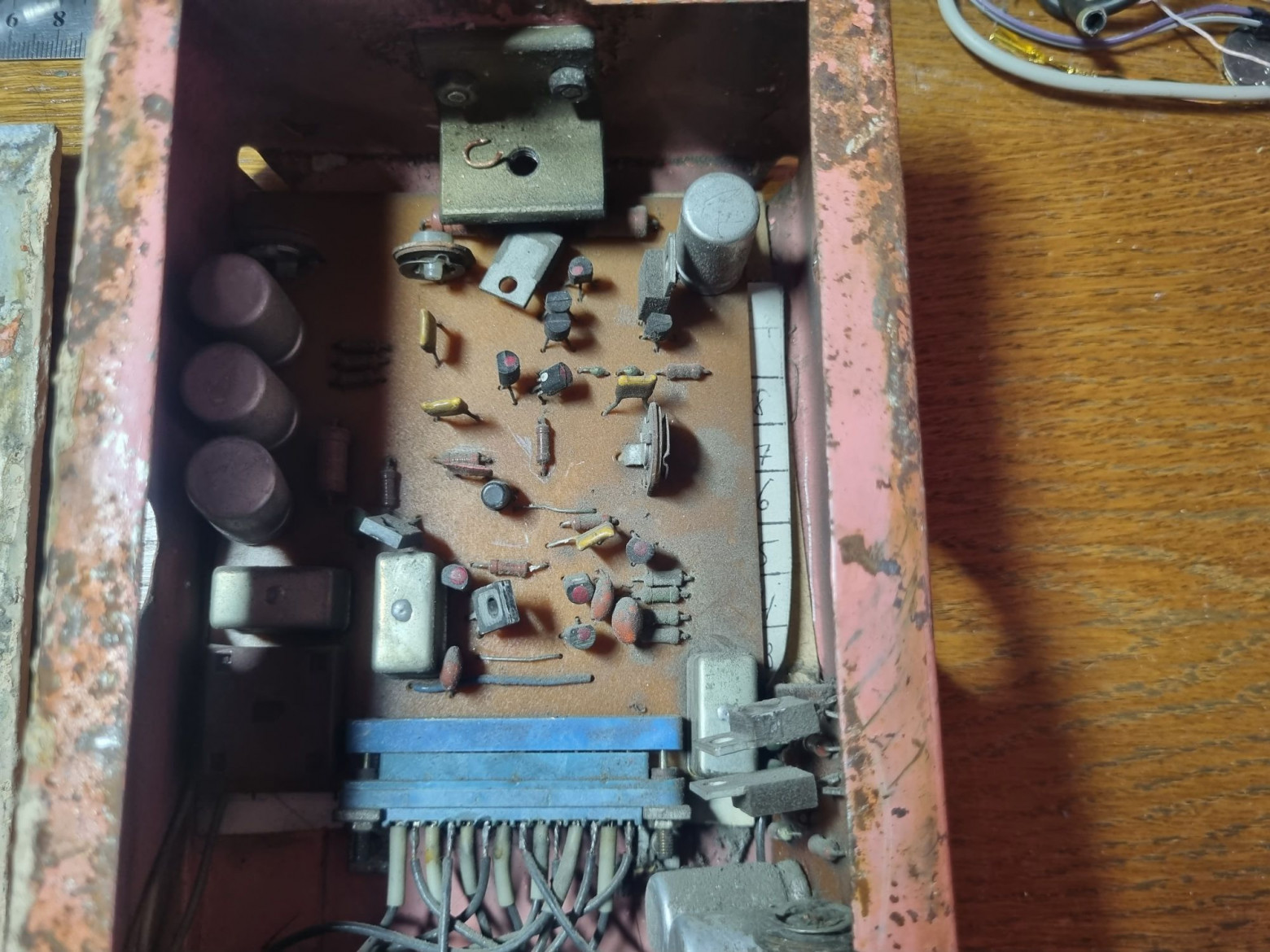

Плата управления. Схема её осталась практически той же, разве что теперь она управляет не магнитом замка, а катушкой реле.
Таким образом, можно сделать вывод, что, вероятно, серебристые панели имеют очень близкое отношение к компании, обслуживавшей северные «Визиты». Возможно, что отдельные их части даже делались на заказ на том же самом заводе. Зачем всё это было нужно, теперь уже не знает никто.
❯ Что же в итоге?
❯ Благодарности
Собственно, нельзя не упомянуть тех, без кого этого поста не было бы. Так что выражаю благодарность следующим участникам нашего сообщества:
Мише «metrovagonmash» за предоставленную информацию и детальные фото панелей на стенах домов.
Косте «Beliar» — за содействие в поисках оборудования.
И, наконец, Всеволоду Измайлову — за содействие в поисках и сохранение двух уцелевших панелей в планируемом музее домофонии.
Автор: MaFrance351
