Восстановление хранилища данных и VMFS разделов. Поднимая EMC iomega с того свету…

в 23:08, , рубрики: EMC, Iomega, Lenovo, raid, vmfs, VMware, виртуализация, Восстановление данных, резервное копирование, хранение данных

Всем привет!
В последнее время всё чаще сталкиваюсь с тем, что многие админы используют дешёвые СХД (SOHO) для продуктивных сред… При этом редко задумываясь о доступности данных и отказоустойчивости решения…
Увы, но не многие также задумываются о резервных копиях и бекапах…

Вот и сегодня ко мне «на лечение» попал интересный экземпляр:

Восстановление хранилища данных и VMFS разделов. Поднимая EMC iomega с того свету… - 1
Чудестный экземпляр EMC (ещё даже не Lenovo) iomega storcenter px4 (который дальше 25% не грузится)

О подробностях восстановления читайте под катом.

Итак, приступим.

Задачи у нас две:
1) Восстановить часть данных с дисков
2) Восстановить работоспособность СХД

Сперва нам надо понять с чем мы имеем дело и в этом нам поможет сайт производителя и документашка со спецификацией СХД — PDF дока.
Исходя из PDF-ки выше — можно понять что СХД представляет собой ничто иное как небольшой сервер на интеловом процессоре и, тут уж явно не на винде, каким-то линуксом на борту.
В самой документации нету упоминания о каком-либо RAID контроллере — потому пришлось вскрыть пациента и убедиться что аппаратная начинка не содержит сюрпризов.

Итак, что мы получили от хозяев СХД и документашки:
1) у нас есть СХД с дисками в каком-то RAID (без понимания в какой рейд заказчик собирал диски);
2) в СХД нету аппаратного RAID — так что делаем ставку на программное решение;
3) в СХД используется какой-то из линуксов (так как система не загружается — посмотреть что там не получилось);
4) Есть понимание что мы ищем на дисках (есть пара VMFS разделов которые были отданы для VM под ESXi и пара файловых шар для общего пользования).

План восстановления:
1) ставим ОС и подключаем диски;
2) смотрим что полезного можно вытянуть из информации о дисках;
3) Собираем Raid и пытаемся смонтировать разделы;
4) монтируем VMFS разделы;
5) сливаем всю нужную информацию на другую хранилку;
6) думаем что делать с EMC.

Шаг №1

Так как «оживить» СХД не получилось (Если кто знает способы перепрошивки и может поделится утилитами — велкам в комментарии или личку) — подключаем диски к другой системе:

Восстановление хранилища данных и VMFS разделов. Поднимая EMC iomega с того свету… - 2

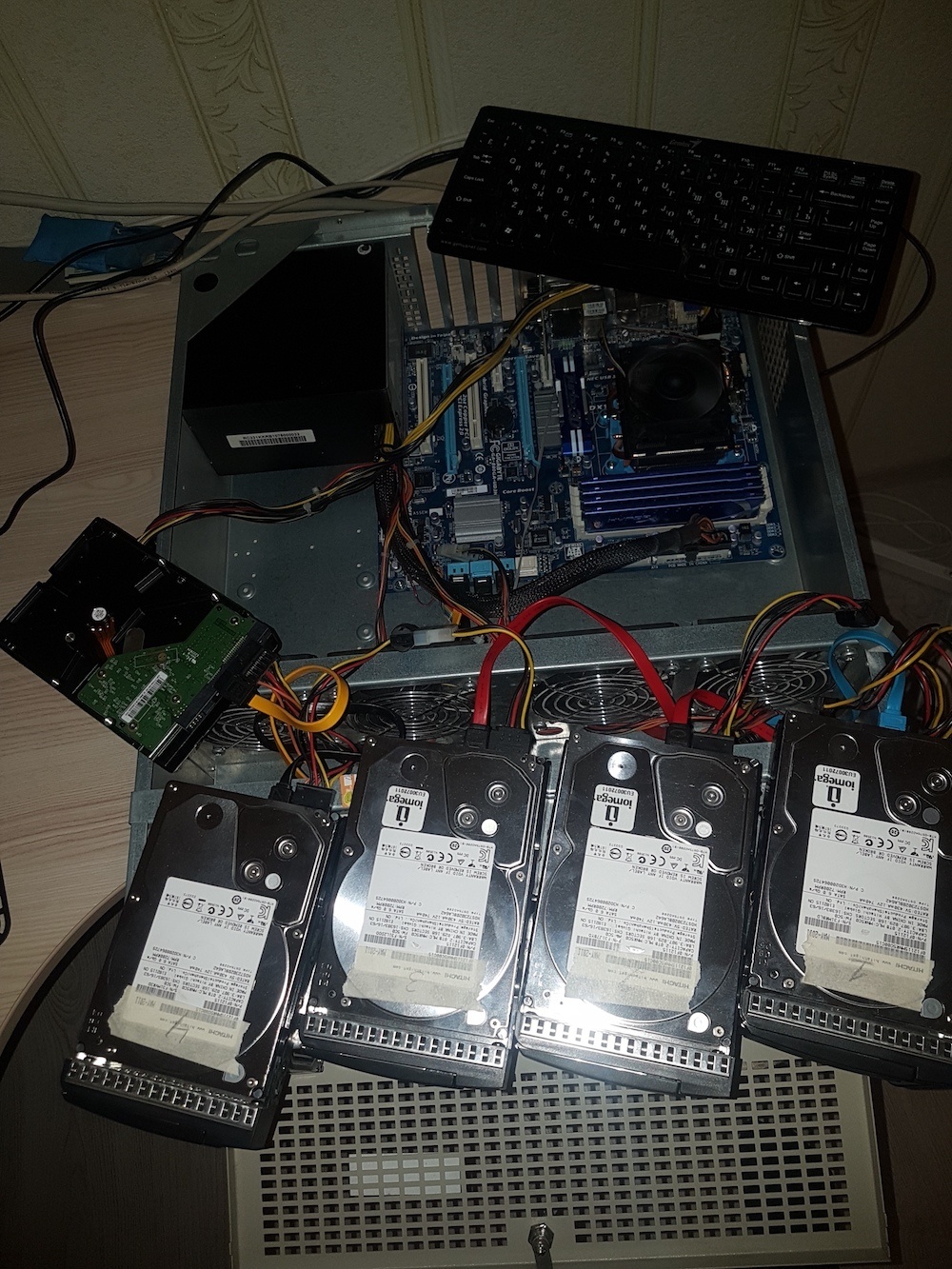

В моём случае под рукой был старенький сервачёк на AMD Phenom… Самое главное было найти материнку куда можно подключить минимум 4-и диска от СХД + 1 диск для установки ОС и прочих утилит.

ОС была выбрана Debian 8, так как она лучше всех дружит и с vmfs-tools и с iscsi target (ubunta ловит глюки).

Шаг №2

root@mephistos-GA-880GA-UD3H:~# fdisk -l
Disk /dev/sda: 931.5 GiB, 1000204886016 bytes, 1953525168 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0x000c0a96

Device     Boot      Start        End    Sectors   Size Id Type
/dev/sda1  *          2048 1920251903 1920249856 915.7G 83 Linux
/dev/sda2       1920253950 1953523711   33269762  15.9G  5 Extended
/dev/sda5       1920253952 1953523711   33269760  15.9G 82 Linux swap / Solaris


Disk /dev/sdb: 1.8 TiB, 2000398934016 bytes, 3907029168 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: gpt
Disk identifier: BFAE2033-B502-4C5B-9959-82E50F8E9920

Device        Start        End    Sectors  Size Type
/dev/sdb1        72   41961848   41961777   20G Microsoft basic data
/dev/sdb2  41961856 3907029106 3865067251  1.8T Microsoft basic data


Disk /dev/sdc: 1.8 TiB, 2000398934016 bytes, 3907029168 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: gpt
Disk identifier: B6515182-BF5B-4DED-AAB1-5AE489BF23B0

Device        Start        End    Sectors  Size Type
/dev/sdc1        72   41961848   41961777   20G Microsoft basic data
/dev/sdc2  41961856 3907029106 3865067251  1.8T Microsoft basic data


Disk /dev/sdd: 1.8 TiB, 2000398934016 bytes, 3907029168 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: gpt
Disk identifier: 378627A1-2696-4DAC-88D1-B90AFD2B1A98

Device        Start        End    Sectors  Size Type
/dev/sdd1        72   41961848   41961777   20G Microsoft basic data
/dev/sdd2  41961856 3907029106 3865067251  1.8T Microsoft basic data


Disk /dev/sde: 1.8 TiB, 2000398934016 bytes, 3907029168 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: gpt
Disk identifier: BA871E29-DB67-4266-A8ED-E5A33D6C24D2

Device        Start        End    Sectors  Size Type
/dev/sde1        72   41961848   41961777   20G Microsoft basic data
/dev/sde2  41961856 3907029106 3865067251  1.8T Microsoft basic data

SDA — диск с ОС, остальные 4и — диска от СХД

Как видим на дисках есть два раздела:
20 Гб — так понимаю под ОС самого СХД
1.8 Тб — под данные пользователя

Все диски имеют идентичную разбивку — с чего можно сделать вывод что они были единым масивом в RAID.

root@mephistos-GA-880GA-UD3H:~# lsblk -f
NAME   FSTYPE            LABEL             UUID                                 MOUNTPOINT
sdd
|-sdd2 linux_raid_member px4-300r-THXLON:1 27b7ba6d-6a41-dd56-ad4b-7652f461a3b6
`-sdd1 linux_raid_member px4-300r-THXLON:0 b8b8526a-37ef-2a9b-e9e7-c249645dacb0
sdb
|-sdb2 linux_raid_member px4-300r-THXLON:1 27b7ba6d-6a41-dd56-ad4b-7652f461a3b6
`-sdb1 linux_raid_member px4-300r-THXLON:0 b8b8526a-37ef-2a9b-e9e7-c249645dacb0
sde
|-sde2 linux_raid_member px4-300r-THXLON:1 27b7ba6d-6a41-dd56-ad4b-7652f461a3b6
`-sde1 linux_raid_member px4-300r-THXLON:0 b8b8526a-37ef-2a9b-e9e7-c249645dacb0
sdc
|-sdc2 linux_raid_member px4-300r-THXLON:1 27b7ba6d-6a41-dd56-ad4b-7652f461a3b6
`-sdc1 linux_raid_member px4-300r-THXLON:0 b8b8526a-37ef-2a9b-e9e7-c249645dacb0
sda
|-sda2
|-sda5 swap                                451578bf-ed6d-4ee7-ba91-0c176c433ac9 [SWAP]
`-sda1 ext4                                fdd535f2-4350-4227-bb5e-27e402c64f04 /

Шаг №3

FSTYPE разделов определяется как linux_raid_member так что попробуем посмотреть что мы с них можем собрать.

root@mephistos-GA-880GA-UD3H:~# apt-get install mdadm

Собираем массив:

root@mephistos-GA-880GA-UD3H:~# mdadm --assemble /dev/md0 /dev/sdb1 /dev/sdc1 /dev/sdd1 /dev/sde1
mdadm: /dev/md0 has been started with 4 drives.
root@mephistos-GA-880GA-UD3H:~# mkdir /mnt/md0
root@mephistos-GA-880GA-UD3H:~# mount /dev/md0 /mnt/md0/
mount: unknown filesystem type 'LVM2_member'

При монтировании массива нам дали подсказу — filesystem type 'LVM2_member'.

Установим LVM2 и просканируем диски:

root@mephistos-GA-880GA-UD3H:~# apt-get install lvm2

root@mephistos-GA-880GA-UD3H:~# lvmdiskscan
  /run/lvm/lvmetad.socket: connect failed: No such file or directory
  WARNING: Failed to connect to lvmetad. Falling back to internal scanning.
  /dev/ram0  [      64.00 MiB]
  /dev/md0   [      20.01 GiB] LVM physical volume
  /dev/ram1  [      64.00 MiB]
  /dev/sda1  [     915.65 GiB]
  /dev/ram2  [      64.00 MiB]
  /dev/ram3  [      64.00 MiB]
  /dev/ram4  [      64.00 MiB]
  /dev/ram5  [      64.00 MiB]
  /dev/sda5  [      15.86 GiB]
  /dev/ram6  [      64.00 MiB]
  /dev/ram7  [      64.00 MiB]
  /dev/ram8  [      64.00 MiB]
  /dev/ram9  [      64.00 MiB]
  /dev/ram10 [      64.00 MiB]
  /dev/ram11 [      64.00 MiB]
  /dev/ram12 [      64.00 MiB]
  /dev/ram13 [      64.00 MiB]
  /dev/ram14 [      64.00 MiB]
  /dev/ram15 [      64.00 MiB]
  0 disks
  18 partitions
  0 LVM physical volume whole disks
  1 LVM physical volume

root@mephistos-GA-880GA-UD3H:~# lvdisplay
  /run/lvm/lvmetad.socket: connect failed: No such file or directory
  WARNING: Failed to connect to lvmetad. Falling back to internal scanning.
  --- Logical volume ---
  LV Path                /dev/66e7945b_vg/vol1
  LV Name                vol1
  VG Name                66e7945b_vg
  LV UUID                No8Pga-YZaE-7ubV-NQ05-7fMh-DEa8-p1nP4c
  LV Write Access        read/write
  LV Creation host, time ,
  LV Status              NOT available
  LV Size                20.01 GiB
  Current LE             5122
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto

Как видим, мы нашли volume group. Логично предположить, что вторая часть может быть собрана подобным образом.

root@mephistos-GA-880GA-UD3H:~# mdadm --assemble /dev/md1 /dev/sdb2 /dev/sdc2 /dev/sdd2 /dev/sde2
mdadm: /dev/md1 has been started with 4 drives.

root@mephistos-GA-880GA-UD3H:~# lvmdiskscan
  /run/lvm/lvmetad.socket: connect failed: No such file or directory
  WARNING: Failed to connect to lvmetad. Falling back to internal scanning.
  /dev/ram0  [      64.00 MiB]
  /dev/md0   [      20.01 GiB] LVM physical volume
  /dev/ram1  [      64.00 MiB]
  /dev/sda1  [     915.65 GiB]
  /dev/md1   [       5.40 TiB] LVM physical volume
  /dev/ram2  [      64.00 MiB]
  /dev/ram3  [      64.00 MiB]
  /dev/ram4  [      64.00 MiB]
  /dev/ram5  [      64.00 MiB]
  /dev/sda5  [      15.86 GiB]
  /dev/ram6  [      64.00 MiB]
  /dev/ram7  [      64.00 MiB]
  /dev/ram8  [      64.00 MiB]
  /dev/ram9  [      64.00 MiB]
  /dev/ram10 [      64.00 MiB]
  /dev/ram11 [      64.00 MiB]
  /dev/ram12 [      64.00 MiB]
  /dev/ram13 [      64.00 MiB]
  /dev/ram14 [      64.00 MiB]
  /dev/ram15 [      64.00 MiB]
  0 disks
  18 partitions
  0 LVM physical volume whole disks
  2 LVM physical volumes

теперь находит 2 LVM physical volumes

root@mephistos-GA-880GA-UD3H:~# lvdisplay
  /run/lvm/lvmetad.socket: connect failed: No such file or directory
  WARNING: Failed to connect to lvmetad. Falling back to internal scanning.
  --- Logical volume ---
  LV Path                /dev/3b9b96bf_vg/lv6231c27b
  LV Name                lv6231c27b
  VG Name                3b9b96bf_vg
  LV UUID                wwRwuz-TjVh-aT6G-r5iR-7MpJ-tZ0P-wjbb6g
  LV Write Access        read/write
  LV Creation host, time ,
  LV Status              NOT available
  LV Size                2.00 TiB
  Current LE             524288
  Segments               2
  Allocation             inherit
  Read ahead sectors     auto

  --- Logical volume ---
  LV Path                /dev/3b9b96bf_vg/lv22a5c399
  LV Name                lv22a5c399
  VG Name                3b9b96bf_vg
  LV UUID                GHAUtd-qvjL-n8Fa-OuCo-sqtD-CBzg-M46Y9o
  LV Write Access        read/write
  LV Creation host, time ,
  LV Status              NOT available
  LV Size                3.00 GiB
  Current LE             768
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto

  --- Logical volume ---
  LV Path                /dev/3b9b96bf_vg/lv13ed5d5e
  LV Name                lv13ed5d5e
  VG Name                3b9b96bf_vg
  LV UUID                iMQZFw-Xrmj-cTkq-E1NT-VwUa-X0E0-MpbCps
  LV Write Access        read/write
  LV Creation host, time ,
  LV Status              NOT available
  LV Size                10.00 GiB
  Current LE             2560
  Segments               2
  Allocation             inherit
  Read ahead sectors     auto

  --- Logical volume ---
  LV Path                /dev/3b9b96bf_vg/lv7a6430c7
  LV Name                lv7a6430c7
  VG Name                3b9b96bf_vg
  LV UUID                UlFd4y-huNe-Z501-EylQ-mOd6-kAGt-jmvlqa
  LV Write Access        read/write
  LV Creation host, time ,
  LV Status              NOT available
  LV Size                1.00 TiB
  Current LE             262144
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto

  --- Logical volume ---
  LV Path                /dev/3b9b96bf_vg/lv47d612ce
  LV Name                lv47d612ce
  VG Name                3b9b96bf_vg
  LV UUID                pzlrpE-dikm-6Rtn-GU6O-SeEx-3QJJ-cK3cdR
  LV Write Access        read/write
  LV Creation host, time s-mars-stor-1, 2017-02-04 16:14:49 +0200
  LV Status              NOT available
  LV Size                1.32 TiB
  Current LE             345600
  Segments               2
  Allocation             inherit
  Read ahead sectors     auto

  --- Logical volume ---
  LV Path                /dev/66e7945b_vg/vol1
  LV Name                vol1
  VG Name                66e7945b_vg
  LV UUID                No8Pga-YZaE-7ubV-NQ05-7fMh-DEa8-p1nP4c
  LV Write Access        read/write
  LV Creation host, time ,
  LV Status              NOT available
  LV Size                20.01 GiB
  Current LE             5122
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto

Из результата видно, что СХД собирала VG на LVM и дальше дробила на LV необходимых размеров.

root@mephistos-GA-880GA-UD3H:~# vgdisplay
  /run/lvm/lvmetad.socket: connect failed: No such file or directory
  WARNING: Failed to connect to lvmetad. Falling back to internal scanning.
  --- Volume group ---
  VG Name               3b9b96bf_vg
  System ID
  Format                lvm2
  Metadata Areas        1
  Metadata Sequence No  49
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                5
  Open LV               0
  Max PV                0
  Cur PV                1
  Act PV                1
  VG Size               5.40 TiB
  PE Size               4.00 MiB
  Total PE              1415429
  Alloc PE / Size       1135360 / 4.33 TiB
  Free  PE / Size       280069 / 1.07 TiB
  VG UUID               Qg8rb2-rQpK-zMRL-qVzm-RU5n-YNv8-qOV6yZ

  --- Volume group ---
  VG Name               66e7945b_vg
  System ID
  Format                lvm2
  Metadata Areas        1
  Metadata Sequence No  2
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                1
  Open LV               0
  Max PV                0
  Cur PV                1
  Act PV                1
  VG Size               20.01 GiB
  PE Size               4.00 MiB
  Total PE              5122
  Alloc PE / Size       5122 / 20.01 GiB
  Free  PE / Size       0 / 0
  VG UUID               Sy2RsX-h51a-vgKt-n1Sb-u1CA-HBUf-C9sUNT
root@mephistos-GA-880GA-UD3H:~# lvscan
  /run/lvm/lvmetad.socket: connect failed: No such file or directory
  WARNING: Failed to connect to lvmetad. Falling back to internal scanning.
  inactive          '/dev/3b9b96bf_vg/lv6231c27b' [2.00 TiB] inherit
  inactive          '/dev/3b9b96bf_vg/lv22a5c399' [3.00 GiB] inherit
  inactive          '/dev/3b9b96bf_vg/lv13ed5d5e' [10.00 GiB] inherit
  inactive          '/dev/3b9b96bf_vg/lv7a6430c7' [1.00 TiB] inherit
  inactive          '/dev/3b9b96bf_vg/lv47d612ce' [1.32 TiB] inherit
  inactive          '/dev/66e7945b_vg/vol1' [20.01 GiB] inherit

Активируем разделы и пробуем их смонтировать:

root@mephistos-GA-880GA-UD3H:~# modprobe dm-mod

root@mephistos-GA-880GA-UD3H:~# vgchange -ay
  /run/lvm/lvmetad.socket: connect failed: No such file or directory
  WARNING: Failed to connect to lvmetad. Falling back to internal scanning.
  5 logical volume(s) in volume group "3b9b96bf_vg" now active
  1 logical volume(s) in volume group "66e7945b_vg" now active
root@mephistos-GA-880GA-UD3H:~# mkdir /mnt/1
root@mephistos-GA-880GA-UD3H:~# mkdir /mnt/2
root@mephistos-GA-880GA-UD3H:~# mkdir /mnt/3
root@mephistos-GA-880GA-UD3H:~# mkdir /mnt/4
root@mephistos-GA-880GA-UD3H:~# mkdir /mnt/5
root@mephistos-GA-880GA-UD3H:~# mkdir /mnt/6
root@mephistos-GA-880GA-UD3H:~# mount /dev/3b9b96bf_vg/lv6231c27b /mnt/1
root@mephistos-GA-880GA-UD3H:~# mount /dev/3b9b96bf_vg/lv22a5c399 /mnt/2
NTFS signature is missing.
Failed to mount '/dev/mapper/3b9b96bf_vg-lv22a5c399': Invalid argument
The device '/dev/mapper/3b9b96bf_vg-lv22a5c399' doesn't seem to have a valid NTFS.
Maybe the wrong device is used? Or the whole disk instead of a
partition (e.g. /dev/sda, not /dev/sda1)? Or the other way around?
root@mephistos-GA-880GA-UD3H:~# mount /dev/3b9b96bf_vg/lv13ed5d5e /mnt/3
root@mephistos-GA-880GA-UD3H:~# mount /dev/3b9b96bf_vg/lv7a6430c7 /mnt/4
NTFS signature is missing.
Failed to mount '/dev/mapper/3b9b96bf_vg-lv7a6430c7': Invalid argument
The device '/dev/mapper/3b9b96bf_vg-lv7a6430c7' doesn't seem to have a valid NTFS.
Maybe the wrong device is used? Or the whole disk instead of a
partition (e.g. /dev/sda, not /dev/sda1)? Or the other way around?
root@mephistos-GA-880GA-UD3H:~# mount /dev/3b9b96bf_vg/lv7a6430c7 /mnt/5
NTFS signature is missing.
Failed to mount '/dev/mapper/3b9b96bf_vg-lv7a6430c7': Invalid argument
The device '/dev/mapper/3b9b96bf_vg-lv7a6430c7' doesn't seem to have a valid NTFS.
Maybe the wrong device is used? Or the whole disk instead of a
partition (e.g. /dev/sda, not /dev/sda1)? Or the other way around?
root@mephistos-GA-880GA-UD3H:~# mount /dev/3b9b96bf_vg/lv47d612ce /mnt/5
NTFS signature is missing.
Failed to mount '/dev/mapper/3b9b96bf_vg-lv47d612ce': Invalid argument
The device '/dev/mapper/3b9b96bf_vg-lv47d612ce' doesn't seem to have a valid NTFS.
Maybe the wrong device is used? Or the whole disk instead of a
partition (e.g. /dev/sda, not /dev/sda1)? Or the other way around?
root@mephistos-GA-880GA-UD3H:~# mount /dev/66e7945b_vg/vol1 /mnt/6

Как видим, только часть разделов смонтировалось. А всё потому, что на других разделах — VMFS.

Шаг №4

root@mephistos-GA-880GA-UD3H:/mnt/3# apt-get install vmfs-tools

Увы, но танцев с бубном избежать не удалось… напрямую VMFS монтировать не захотело (есть подозрение что это связано с новой версией VMFS и старыми vmfs-tools)

root@mephistos-GA-880GA-UD3H:/mnt/3# vmfs-fuse /dev/3b9b96bf_vg/lv7a6430c7 /mnt/4
VMFS VolInfo: invalid magic number 0x00000000
VMFS: Unable to read volume information
Trying to find partitions
Unable to open device/file "/dev/3b9b96bf_vg/lv7a6430c7".
Unable to open filesystem

Перерыв кучу форумов, решение нашлось.

Создаем loop device:

losetup -r /dev/loop0 /dev/mapper/3b9b96bf_vg-lv47d612ce

Немного о kpartx можно почитать ТУТ

root@triplesxi:~# apt-get install kpartx

root@triplesxi:~# kpartx -a -v /dev/loop0
add map loop0p1 (253:6): 0 2831153119 linear /dev/loop0 2048

Пробуем смонтировать получившийся маппер:

root@triplesxi:~# vmfs-fuse /dev/mapper/loop0p1 /mnt/vmfs/
VMFS: Warning: Lun ID mismatch on /dev/mapper/loop0p1
ioctl: Invalid argument
ioctl: Invalid argument

Смонтировалось удачно! (на ошибки можно забить так как Lun ID mismatch)

Тут мы пропустим череду неудачных попыток скопировать, из смонтированного датастора, сами виртуальные машины.
Как оказалось, файлы размером в пару сотен гигабайт — скопировать нельзя:

root@triplesxi:~# cp /mnt/vmfs/tstst/tstst_1-flat.vmdk /root/
cp: error reading '/mnt/vmfs/tstst/tstst_1-flat.vmdk': Input/output error
cp: failed to extend '/root/tstst_1-flat.vmdk': Input/output error

Шаг№5
Так как слить виртуальные машины из смонтированых датасторов не удалось… Попробуем подключить эти разделы к реальному ESXi и скопировать виртуалки через него (он то должен дружить с VMFS).

Подключим наши разделы к ESXi по средствам iSCSi (процесс опишем коротко):
1) Устанавливаем пакет iscsitarget
2) вносим необходимые параметры в /etc/iet/ietd.conf
3) Стартуем сервис service iscsitarget start

Если всё «ОК» — создаём на ESXi Software iSCSi controller и прописываем в Dynamic discovery наш сервер с примонтироваными разделами

Как видим разделы удачно подтянулись:

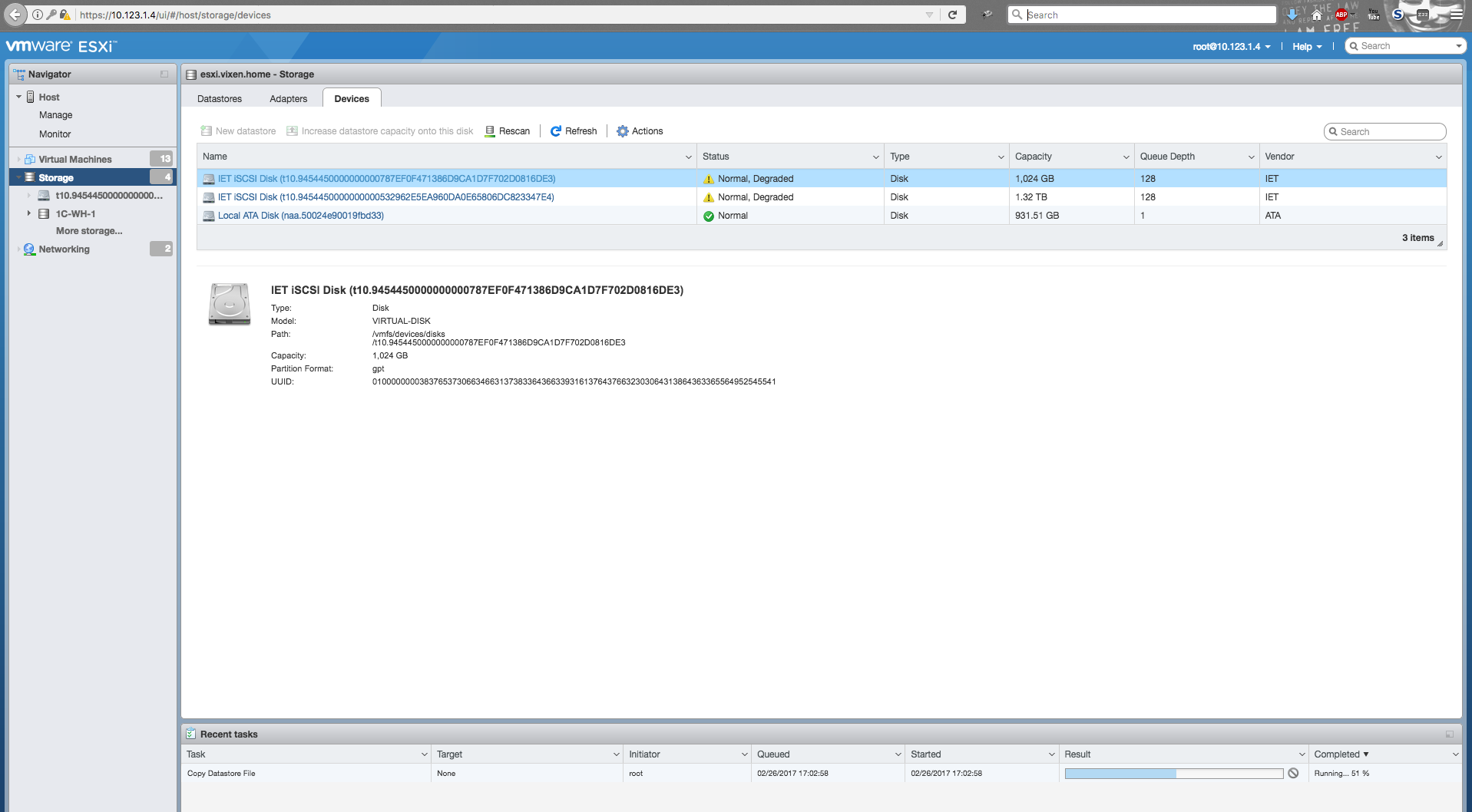

Восстановление хранилища данных и VMFS разделов. Поднимая EMC iomega с того свету… - 3

Так как LUN ID получившегося раздела не совпадает с тем что прописан в метаданных на самом разделе, для добавления датасторов к хосту — воспользуемся KB от VMware.

Датасторы восстановлены и с них спокойно можно сливать информацию.

P.S. Я сливаю по scp включив на сервере SSH доступ — это гораздо быстрее чем сливать виртуалку через веб или обычный клиент.

Шаг №6

Как восстановить саму СХД — ума не приложу. Если у кого-то есть файлы прошивки и информация как подключить консоль — с радостью приму помощь.

Автор: Mephistos

Источник

* - обязательные к заполнению поля


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
