Небольшое исследование свойств простой U-net, классической сверточной сети для сегментации

в 11:00, , рубрики: Блог компании Open Data Science, Занимательные задачки, искусственный интеллект, машинное обучение, обработка изображений

Cтатья написана по анализу и изучению материалов соревнования по поиску корабликов на море.


Попробуем понять, как и что ищет сеть и что находит. Статья эта есть просто результат любопытства и праздного интереса, ничего из нее в практике не встречается и для практических задач тут нет ничего для копипастинга. Но результат не совсем ожидаем. В интернете полно описаний работы сетей в которых красиво и с картинками авторы рассказывают, как сети детерминируют примитивы — углы, круги, усы, хвосты и т.п., потом их разыскивают для сегментирования/классификации. Многие соревнования выигрываются с помощью весов с других больших и широких сетей. Интересно понять и посмотреть как и какие примитивы строит сеть.

Проведем небольшое исследование и рассмотрим варианты — рассуждения автора и код изложены, можно все проверить/дополнить/изменить самим.

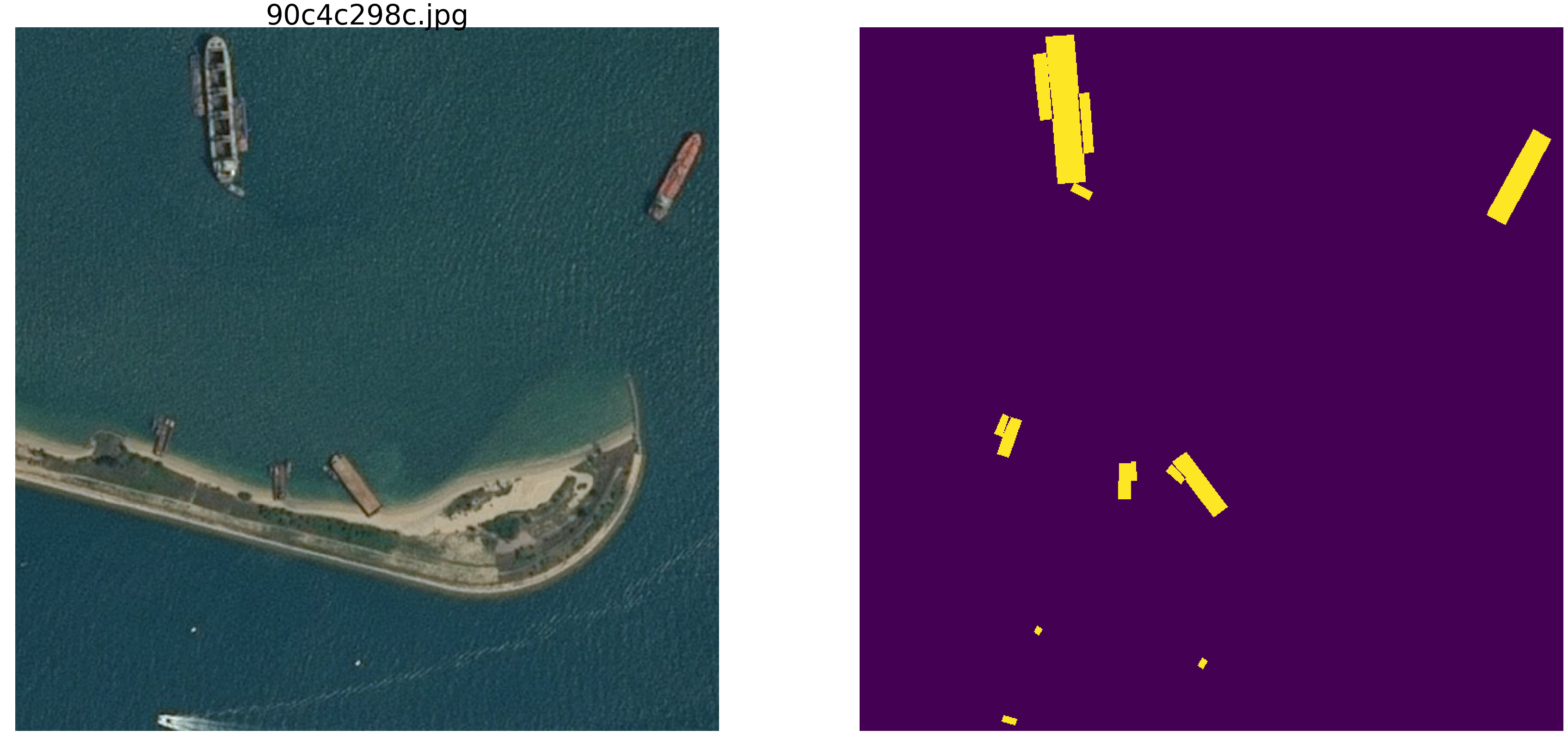

Недавно закончились соревнования на kaggle по поиску судов на море. Компания Airbus предлагала провести анализ космических снимков моря как с судами так и без. Всего 192555 картинок 768х768х3 — это 340 720 680 960 байт если uint8 и четыре раза столько если float32 (кстати float32 быстрее float64, меньше обращений к памяти) и на 15606 картинках нужно найти суда. Как обычно, все значимые места заняли люди причастные к ODS (ods.ai), что естественно и ожидаемо и, надеюсь, что скоро сможем изучить ход мыслей и код победителей и призеров.

Мы же рассмотрим похожую задачу, но упростим её существенно — море возьмем np.random.sample()*0.5, нам не нужны волны, ветер, берега и иные скрытые закономерности и лики. Сделаем изображение моря действительно случайным в диапазоне RGB от 0.0 до 0.5. Суда раскрасим тоже в тот же цвет и чтобы отличать от моря поместим в диапазон от 0.5 до 1.0, и все они будут одинаковой формы — эллипсы разного размера и ориентации.


Возьмем очень распространенный вариант сети (вы можете взять свою любимую сеть) и все эксперименты будем делать с ней.

Далее будем менять параметры картинки, создавать помехи и строить гипотезы — так выделим основные признаки, по которым сеть находит эллипсы. Возможно читатель сделает свои выводы и автора опровергнет.

Загружаем библиотеки, определяем размеры массива картинок
import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
%matplotlib inline
import math
from tqdm import tqdm_notebook, tqdm
from skimage.draw import ellipse, polygon

from keras import Model
from keras.callbacks import EarlyStopping, ModelCheckpoint, ReduceLROnPlateau
from keras.models import load_model
from keras.optimizers import Adam
from keras.layers import Input, Conv2D, Conv2DTranspose, MaxPooling2D, concatenate, Dropout
from keras.losses import binary_crossentropy
import tensorflow as tf
import keras as keras

from keras import backend as K

from tqdm import tqdm_notebook
w_size = 256
train_num = 8192
train_x = np.zeros((train_num, w_size, w_size,3), dtype='float32')
train_y = np.zeros((train_num, w_size, w_size,1), dtype='float32')

img_l = np.random.sample((w_size, w_size, 3))*0.5
img_h = np.random.sample((w_size, w_size, 3))*0.5 + 0.5

radius_min = 10
radius_max = 30

определяем функции потерь и точности

def dice_coef(y_true, y_pred):
    y_true_f = K.flatten(y_true)
    y_pred = K.cast(y_pred, 'float32')
    y_pred_f = K.cast(K.greater(K.flatten(y_pred), 0.5), 'float32')
    intersection = y_true_f * y_pred_f
    score = 2. * K.sum(intersection) / (K.sum(y_true_f) + K.sum(y_pred_f))
    return score

def dice_loss(y_true, y_pred):
    smooth = 1.
    y_true_f = K.flatten(y_true)
    y_pred_f = K.flatten(y_pred)
    intersection = y_true_f * y_pred_f
    score = (2. * K.sum(intersection) + smooth) / (K.sum(y_true_f) + K.sum(y_pred_f) + smooth)
    return 1. - score

def bce_dice_loss(y_true, y_pred):
    return binary_crossentropy(y_true, y_pred) + dice_loss(y_true, y_pred)

def get_iou_vector(A, B):
    # Numpy version

    batch_size = A.shape[0]
    metric = 0.0
    for batch in range(batch_size):
        t, p = A[batch], B[batch]
        true = np.sum(t)
        pred = np.sum(p)

        # deal with empty mask first
        if true == 0:
            metric += (pred == 0)
            continue

        # non empty mask case.  Union is never empty
        # hence it is safe to divide by its number of pixels
        intersection = np.sum(t * p)
        union = true + pred - intersection
        iou = intersection / union

        # iou metrric is a stepwise approximation of the real iou over 0.5
        iou = np.floor(max(0, (iou - 0.45)*20)) / 10

        metric += iou

    # teake the average over all images in batch
    metric /= batch_size
    return metric

def my_iou_metric(label, pred):
    # Tensorflow version
    return tf.py_func(get_iou_vector, [label, pred > 0.5], tf.float64)

from keras.utils.generic_utils import get_custom_objects

get_custom_objects().update({'bce_dice_loss': bce_dice_loss })
get_custom_objects().update({'dice_loss': dice_loss })
get_custom_objects().update({'dice_coef': dice_coef })
get_custom_objects().update({'my_iou_metric': my_iou_metric })

Мы используем ставшую классической метрику в сегментации картинок, есть очень много статей, кода с комментариями и текста про выбранную метрику, на том же kaggle есть масса вариантов с коммментариями и пояснениями. Мы будем предсказывать маску пикселя — это «море» или «кораблик» и оценивать истинность или ложность предсказанния. Т.е. возможны следующие четыре варианта — мы правильно предсказали, что пиксель это «море», правильно предсказали, что пиксель это «кораблик» или ошиблись в предсказании «море» или «кораблик». И так по всем картинкам и всем пикселям оцениваем количество всех четырех вариантов и подсчитываем результат — это и будет результат работы сети. И чем меньше ошибочных предсказаний и больше истинных, то тем точнее полученный результат и лучше работа сети.

И для проведения исследований возьмем хорошо изученную u-net, это отличная сеть для сегментации картинок. Сеть очень распространена в таких соревнованиях и есть много описаний, тонкости применения и т.д. Выбран вариант классической U-net и, конечно, можно было ее модернизировать, добавить residual блоки и т.д. Но «нельзя объять необъятное» и провести все эксперименты и тесты сразу. U-net производит с картинками очень простую операцию — пошагово уменьшает размерность картинки с некоторыми преобразованиями и после пытается восстановить маску из сжатого изображения. Т.е. размерность картинки в нашем случае доводится до 32x32 и далее пытаемся восстановить маску используя данные со всех предыдущих сжатий.

На картинке схема U-net из оригинальной статьи, но мы её немного переделали, но суть осталась та же — картинку сжимаем → расширяем в маску.


Просто U-net

def build_model(input_layer, start_neurons):
    conv1 = Conv2D(start_neurons*1,(3,3),activation="relu", padding="same")(input_layer)
    conv1 = Conv2D(start_neurons*1,(3,3),activation="relu", padding="same")(conv1)
    pool1 = MaxPooling2D((2, 2))(conv1)
    pool1 = Dropout(0.25)(pool1)

    conv2 = Conv2D(start_neurons*2,(3,3),activation="relu", padding="same")(pool1)
    conv2 = Conv2D(start_neurons*2,(3,3),activation="relu", padding="same")(conv2)
    pool2 = MaxPooling2D((2, 2))(conv2)
    pool2 = Dropout(0.5)(pool2)

    conv3 = Conv2D(start_neurons*4,(3,3),activation="relu", padding="same")(pool2)
    conv3 = Conv2D(start_neurons*4,(3,3),activation="relu", padding="same")(conv3)
    pool3 = MaxPooling2D((2, 2))(conv3)
    pool3 = Dropout(0.5)(pool3)

    conv4 = Conv2D(start_neurons*8,(3,3),activation="relu", padding="same")(pool3)
    conv4 = Conv2D(start_neurons*8,(3,3),activation="relu", padding="same")(conv4)
    pool4 = MaxPooling2D((2, 2))(conv4)
    pool4 = Dropout(0.5)(pool4)

    # Middle
    convm = Conv2D(start_neurons*16,(3,3),activation="relu", padding="same")(pool4)
    convm = Conv2D(start_neurons*16,(3,3),activation="relu", padding="same")(convm)

    deconv4 = Conv2DTranspose(start_neurons * 8, (3, 3), strides=(2, 2), padding="same")(convm)
    uconv4 = concatenate([deconv4, conv4])
    uconv4 = Dropout(0.5)(uconv4)
    uconv4 = Conv2D(start_neurons*8,(3,3),activation="relu", padding="same")(uconv4)
    uconv4 = Conv2D(start_neurons*8,(3,3),activation="relu", padding="same")(uconv4)

    deconv3 = Conv2DTranspose(start_neurons*4,(3,3),strides=(2, 2), padding="same")(uconv4)
    uconv3 = concatenate([deconv3, conv3])
    uconv3 = Dropout(0.5)(uconv3)
    uconv3 = Conv2D(start_neurons*4,(3,3),activation="relu", padding="same")(uconv3)
    uconv3 = Conv2D(start_neurons*4,(3,3),activation="relu", padding="same")(uconv3)

    deconv2 = Conv2DTranspose(start_neurons*2,(3,3),strides=(2, 2), padding="same")(uconv3)
    uconv2 = concatenate([deconv2, conv2])
    uconv2 = Dropout(0.5)(uconv2)
    uconv2 = Conv2D(start_neurons*2,(3,3),activation="relu", padding="same")(uconv2)
    uconv2 = Conv2D(start_neurons*2,(3,3),activation="relu", padding="same")(uconv2)

    deconv1 = Conv2DTranspose(start_neurons*1,(3,3),strides=(2, 2), padding="same")(uconv2)
    uconv1 = concatenate([deconv1, conv1])
    uconv1 = Dropout(0.5)(uconv1)
    uconv1 = Conv2D(start_neurons*1,(3,3),activation="relu", padding="same")(uconv1)
    uconv1 = Conv2D(start_neurons*1,(3,3),activation="relu", padding="same")(uconv1)

    uncov1 = Dropout(0.5)(uconv1)
    output_layer = Conv2D(1,(1,1), padding="same", activation="sigmoid")(uconv1)

    return output_layer

Первый эксперимент. Самый простой

Первый вариант нашего эксперимента выбран специально для наглядности очень простым — море светлее, суда темнее. Все очень просто и очевидно, выдвигаем гипотезу, что сеть найдет суда/эллипсы без проблем и с любой точностью. Функция next_pair генерирует пару картинка/маска, в которой место, размер, угол поворота выбираются случайно. Далее все изменения будут вноситься в эту функцию — изменение раскраски, формы, помехи и т.д. Но сейчас самый простой вариант, проверяем гипотезу о темных корабликах на светлом фоне.

def next_pair():

    p = np.random.sample() - 0.5 # пока не успользуем
    # r,c - координаты центра эллипса
    r = np.random.sample()*(w_size-2*radius_max) + radius_max
    c = np.random.sample()*(w_size-2*radius_max) + radius_max
    # большой и малый радиусы эллипса
    r_radius = np.random.sample()*(radius_max-radius_min) + radius_min
    c_radius = np.random.sample()*(radius_max-radius_min) + radius_min
    rot = np.random.sample()*360 #  наклон эллипса
    rr, cc = ellipse(
      r, c,
      r_radius, c_radius,
      rotation=np.deg2rad(rot),
      shape=img_l.shape
    )  # получаем все точки эллипса

    # красим пиксели моря/фона в шум от 0.5 до 1.0
    img = img_h.copy()
    # красим пиксели эллипса в шум от 0.0  до 0.5
    img[rr, cc] = img_l[rr, cc]

    msk = np.zeros((w_size, w_size, 1), dtype='float32')
    msk[rr, cc] = 1. # красим пиксели маски эллипса

    return img, msk

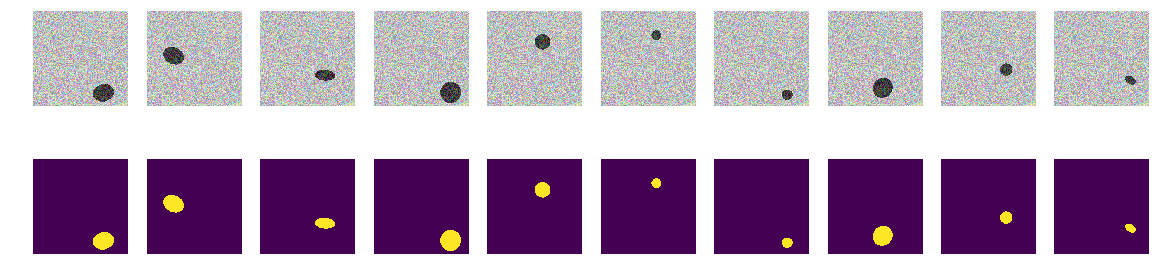

Генерируем весь train и смотрим, что получилось. Вполне похоже на кораблики в море и ничего лишнего. Все хорошо видно, ясно и понятно. Расположение случайное, и на каждой картинке только один эллипс.

for k in range(train_num): # генерация всех img train
    img, msk = next_pair()

    train_x[k] = img
    train_y[k] = msk

fig, axes = plt.subplots(2, 10, figsize=(20, 5)) # смотрим на первые 10 с масками
for k in range(10):
    axes[0,k].set_axis_off()
    axes[0,k].imshow(train_x[k])
    axes[1,k].set_axis_off()
    axes[1,k].imshow(train_y[k].squeeze())


Нет никаких сомнений, что сеть обучится успешно и эллипсы найдет. Но проверим нашу гипотезу, что сеть обучается находить эллипсы/кораблики и при этом с высокой точностью.

input_layer = Input((w_size, w_size, 3))
output_layer = build_model(input_layer, 16)
model = Model(input_layer, output_layer)
model.compile(loss=bce_dice_loss, optimizer=Adam(lr=1e-3), metrics=[my_iou_metric])
model.save_weights('./keras.weights')

while True:
    history = model.fit(train_x, train_y,
                        batch_size=32,
                        epochs=1,
                        verbose=1,
                        validation_split=0.1
                       )
    if history.history['my_iou_metric'][0] > 0.75:
        break

Train on 7372 samples, validate on 820 samples
Epoch 1/1
7372/7372 [==============================] - 55s 7ms/step - loss: 0.2272 - my_iou_metric: 0.7325 - val_loss: 0.0063 - val_my_iou_metric: 1.0000
Train on 7372 samples, validate on 820 samples
Epoch 1/1
7372/7372 [==============================] - 53s 7ms/step - loss: 0.0090 - my_iou_metric: 1.0000 - val_loss: 0.0045 - val_my_iou_metric: 1.0000

Сеть успешно находит эллипсы. Но совсем не доказано, что она ищет эллипсы в понимании человека, как область ограниченная уравнением эллипса и заполненная отличным от фона содержанием, нет никакой уверенности в том, что найдутся веса сети похожие на коэффициенты квадратного уравнения эллипса. И очевидно, что яркость эллипса меньше яркости фона и никакого секрета и загадки — будем считать, что просто проверили код. Поправим очевидный лик, сделам фон и цвет эллипса тоже случайными.

Второй вариант

Теперь те же эллипсы на таком же море, но цвет моря и, соответственно, кораблика выбирается случайно. Если море выбрано темнее, то судно будет светлее и наоборот. Т.е. по яркости группы точек нельзя отпределить находятся они вне эллипса, т.е.море или это точки внутри эллипса. И опять проверим нашу гипотезу, что сеть найдет эллипсы независимо от цвета.

def next_pair():

    p = np.random.sample() - 0.5 # это выбор цвета фон/эллипс
    r = np.random.sample()*(w_size-2*radius_max) + radius_max
    c = np.random.sample()*(w_size-2*radius_max) + radius_max
    r_radius = np.random.sample()*(radius_max-radius_min) + radius_min
    c_radius = np.random.sample()*(radius_max-radius_min) + radius_min
    rot = np.random.sample()*360
    rr, cc = ellipse(
      r, c,
      r_radius, c_radius,
      rotation=np.deg2rad(rot),
      shape=img_l.shape
    )

    if p > 0: #  если выбрали фон потемнее
        img = img_l.copy()
        img[rr, cc] = img_h[rr, cc]
    else: #  если выбрали фон светлее
        img = img_h.copy()
        img[rr, cc] = img_l[rr, cc]

    msk = np.zeros((w_size, w_size, 1), dtype='float32')
    msk[rr, cc] = 1.

    return img, msk

Теперь по пикселю и его окрестности нельзя определить фон это или эллипс. Также проводим генерацию картинок и масок и смотрим на экране первые 10.

строим картинки-маски

for k in range(train_num):
    img, msk = next_pair()

    train_x[k] = img
    train_y[k] = msk

fig, axes = plt.subplots(2, 10, figsize=(20, 5))
for k in range(10):
    axes[0,k].set_axis_off()
    axes[0,k].imshow(train_x[k])
    axes[1,k].set_axis_off()
    axes[1,k].imshow(train_y[k].squeeze())


input_layer = Input((w_size, w_size, 3))
output_layer = build_model(input_layer, 16)
model = Model(input_layer, output_layer)
model.compile(loss=bce_dice_loss, optimizer=Adam(lr=1e-3), metrics=[my_iou_metric])
model.load_weights('./keras.weights', by_name=False)

while True:
    history = model.fit(train_x, train_y,
                        batch_size=32,
                        epochs=1,
                        verbose=1,
                        validation_split=0.1
                       )
    if history.history['my_iou_metric'][0] > 0.75:
        break

Train on 7372 samples, validate on 820 samples
Epoch 1/1
7372/7372 [==============================] - 56s 8ms/step - loss: 0.4652 - my_iou_metric: 0.5071 - val_loss: 0.0439 - val_my_iou_metric: 0.9005
Train on 7372 samples, validate on 820 samples
Epoch 1/1
7372/7372 [==============================] - 55s 7ms/step - loss: 0.1418 - my_iou_metric: 0.8378 - val_loss: 0.0377 - val_my_iou_metric: 0.9206

Сеть легко справляется и находит все эллипсы. Но и тут в реализации есть изъян, и всё очевидно — меньшая из двух областей на картинке и есть эллипс, другая фон. Возможно это и неверная гипотеза, но всё таки поправим, добавим еще полигон на картинку и того же цвета, что и эллипс.

Третий вариант

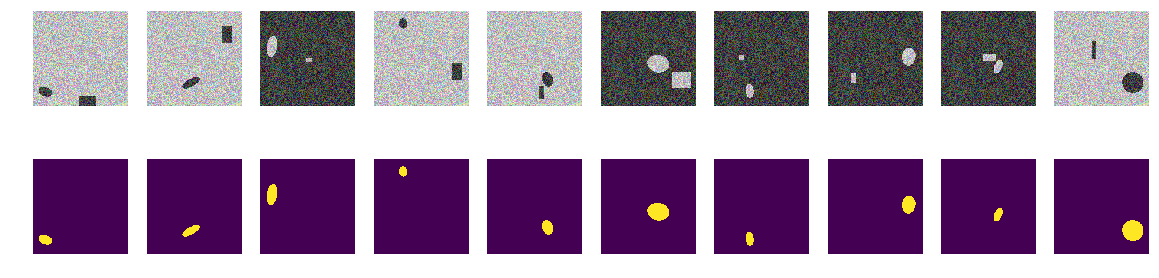

На каждой картинке выбираем случайно из двух вариантов цвет моря и добавляем эллипс и прямоугольник оба другого, отличного от цвета моря. Получается то же самое «море», так же раскрашенный «кораблик», но на этой же картинке добавляем прямоугольник того же цвета, что и «кораблик» и также со случайно выбранным размером. Теперь наше предположение сложнее, на картинке два одинаково раскрашенных объекта, но мы выдвигаем гипотезу, что всё равно сеть обучится выбирать правильный объект.

программа рисования эллипсов и прямоугольников

def next_pair():
    #  выбираем также как и ранее параметры эллипса
    p = np.random.sample() - 0.5
    r = np.random.sample()*(w_size-2*radius_max) + radius_max
    c = np.random.sample()*(w_size-2*radius_max) + radius_max
    r_radius = np.random.sample()*(radius_max-radius_min) + radius_min
    c_radius = np.random.sample()*(radius_max-radius_min) + radius_min
    rot = np.random.sample()*360
    rr, cc = ellipse(
      r, c,
      r_radius, c_radius,
      rotation=np.deg2rad(rot),
      shape=img_l.shape
    )

    p1 = np.rint(np.random.sample()*(w_size-2*radius_max) + radius_max)
    p2 = np.rint(np.random.sample()*(w_size-2*radius_max) + radius_max)
    p3 = np.rint(np.random.sample()*(2*radius_max - radius_min) + radius_min)
    p4 = np.rint(np.random.sample()*(2*radius_max - radius_min) + radius_min)

  #  выбираем параметры прямоугольника/помехи, задаем четыре угла
    poly = np.array((
        (p1, p2),
        (p1, p2+p4),
        (p1+p3, p2+p4),
        (p1+p3, p2),
        (p1, p2),
    ))
    rr_p, cc_p = polygon(poly[:, 0], poly[:, 1], img_l.shape)

    in_sc = list(set(rr) & set(rr_p)) #  следим за тем, что бы прямоугольник
                                      #  не пересекался с эллипсом
                                      #  и сдвигаем его в сторону при необходимости
    if len(in_sc) > 0:
        if np.mean(rr_p) > np.mean(in_sc):
            poly += np.max(in_sc) - np.min(in_sc)
        else:
            poly -= np.max(in_sc) - np.min(in_sc)
    rr_p, cc_p = polygon(poly[:, 0], poly[:, 1], img_l.shape)

    if p > 0:
        img = img_l.copy()
        img[rr, cc] = img_h[rr, cc]
        img[rr_p, cc_p] = img_h[rr_p, cc_p]
    else:
        img = img_h.copy()
        img[rr, cc] = img_l[rr, cc]
        img[rr_p, cc_p] = img_l[rr_p, cc_p]

    msk = np.zeros((w_size, w_size, 1), dtype='float32')
    msk[rr, cc] = 1.

    return img, msk

Так же как и раньше вычисляем картинки и маски и смотрим на первые 10 пар.

строим картинки-маски эллипсы и прямоугольники

for k in range(train_num):
    img, msk = next_pair()

    train_x[k] = img
    train_y[k] = msk

fig, axes = plt.subplots(2, 10, figsize=(20, 5))
for k in range(10):
    axes[0,k].set_axis_off()
    axes[0,k].imshow(train_x[k])
    axes[1,k].set_axis_off()
    axes[1,k].imshow(train_y[k].squeeze())


input_layer = Input((w_size, w_size, 3))
output_layer = build_model(input_layer, 16)
model = Model(input_layer, output_layer)
model.compile(loss=bce_dice_loss, optimizer=Adam(lr=1e-3), metrics=[my_iou_metric])
model.load_weights('./keras.weights', by_name=False)

while True:
    history = model.fit(train_x, train_y,
                        batch_size=32,
                        epochs=1,
                        verbose=1,
                        validation_split=0.1
                       )
    if history.history['my_iou_metric'][0] > 0.75:
        break

Train on 7372 samples, validate on 820 samples
Epoch 1/1
7372/7372 [==============================] - 57s 8ms/step - loss: 0.7557 - my_iou_metric: 0.0937 - val_loss: 0.2510 - val_my_iou_metric: 0.4580
Train on 7372 samples, validate on 820 samples
Epoch 1/1
7372/7372 [==============================] - 55s 7ms/step - loss: 0.0719 - my_iou_metric: 0.8507 - val_loss: 0.0183 - val_my_iou_metric: 0.9812

Прямоугольниками сеть запутать не удалось и наша гипотеза подтверждается. На соревновании Airbus у всех, судя по примерам и дискуссии, одиночные суда, да и несколько судов рядом находились достаточно точно. Эллипс от прямоугольника — т.е. судно от домика на берегу, сеть отличает, хоть полигоны и того же цвета, что и эллипсы. Дело значит не в цвете, ведь и эллипс и прямоугольник одинаково случайно раскрашены.

Четвертый вариант

Возможно сеть отличает прямоугольники — поправим, исказим и их. Т.е. сеть легко находит обе замкнутые области независимо от формы и отбрасывает ту из них которая прямоугольник. Это гипотеза автора — проверим её, для чего будем добавлять не прямоугольники, а четырехугольные полигоны произвольной формы. И опять наша гипотеза состоит в том, что сеть отличит эллипс от произвольного четырехугольного полигона такой же раскраски.

Можно конечно влезть во внутренности сети и там смотреть на слои и анализировать смысл весов и сдвигов. Автору интересно результирующее поведение сети, суждение будет строится по результату работы, хотя всегда интересно заглянуть внутрь.

вносим изменения в генерацию картинок

def next_pair():

    p = np.random.sample() - 0.5
    r = np.random.sample()*(w_size-2*radius_max) + radius_max
    c = np.random.sample()*(w_size-2*radius_max) + radius_max
    r_radius = np.random.sample()*(radius_max-radius_min) + radius_min
    c_radius = np.random.sample()*(radius_max-radius_min) + radius_min
    rot = np.random.sample()*360
    rr, cc = ellipse(
      r, c,
      r_radius, c_radius,
      rotation=np.deg2rad(rot),
      shape=img_l.shape
    )

    p0 = np.rint(np.random.sample()*(radius_max-radius_min) + radius_min)
    p1 = np.rint(np.random.sample()*(w_size-radius_max))
    p2 = np.rint(np.random.sample()*(w_size-radius_max))
    p3 = np.rint(np.random.sample()*2.*radius_min - radius_min)
    p4 = np.rint(np.random.sample()*2.*radius_min - radius_min)
    p5 = np.rint(np.random.sample()*2.*radius_min - radius_min)
    p6 = np.rint(np.random.sample()*2.*radius_min - radius_min)
    p7 = np.rint(np.random.sample()*2.*radius_min - radius_min)
    p8 = np.rint(np.random.sample()*2.*radius_min - radius_min)


    poly = np.array((
        (p1, p2),
        (p1+p3, p2+p4+p0),
        (p1+p5+p0, p2+p6+p0),
        (p1+p7+p0, p2+p8),
        (p1, p2),
    ))
    rr_p, cc_p = polygon(poly[:, 0], poly[:, 1], img_l.shape)

    in_sc = list(set(rr) & set(rr_p))
    if len(in_sc) > 0:
        if np.mean(rr_p) > np.mean(in_sc):
            poly += np.max(in_sc) - np.min(in_sc)
        else:
            poly -= np.max(in_sc) - np.min(in_sc)
    rr_p, cc_p = polygon(poly[:, 0], poly[:, 1], img_l.shape)

    if p > 0:
        img = img_l.copy()
        img[rr, cc] = img_h[rr, cc]
        img[rr_p, cc_p] = img_h[rr_p, cc_p]
    else:
        img = img_h.copy()
        img[rr, cc] = img_l[rr, cc]
        img[rr_p, cc_p] = img_l[rr_p, cc_p]

    msk = np.zeros((w_size, w_size, 1), dtype='float32')
    msk[rr, cc] = 1.

    return img, msk

Вычисляем картинки и маски и смотрим первые 10 пар.

строим картинки-маски эллипсы и полигоны

for k in range(train_num):
    img, msk = next_pair()

    train_x[k] = img
    train_y[k] = msk

fig, axes = plt.subplots(2, 10, figsize=(20, 5))
for k in range(10):
    axes[0,k].set_axis_off()
    axes[0,k].imshow(train_x[k])
    axes[1,k].set_axis_off()
    axes[1,k].imshow(train_y[k].squeeze())

Запускаем нашу сеть. Напомню, что она для всех вариантов одна и та же.

input_layer = Input((w_size, w_size, 3))
output_layer = build_model(input_layer, 16)
model = Model(input_layer, output_layer)
model.compile(loss=bce_dice_loss, optimizer=Adam(lr=1e-3), metrics=[my_iou_metric])
model.load_weights('./keras.weights', by_name=False)

while True:
    history = model.fit(train_x, train_y,
                        batch_size=32,
                        epochs=1,
                        verbose=1,
                        validation_split=0.1
                       )
    if history.history['my_iou_metric'][0] > 0.75:
        break

Train on 7372 samples, validate on 820 samples
Epoch 1/1
7372/7372 [==============================] - 56s 8ms/step - loss: 0.6815 - my_iou_metric: 0.2168 - val_loss: 0.2078 - val_my_iou_metric: 0.4983
Train on 7372 samples, validate on 820 samples
Epoch 1/1
7372/7372 [==============================] - 53s 7ms/step - loss: 0.1470 - my_iou_metric: 0.6396 - val_loss: 0.1046 - val_my_iou_metric: 0.7784
Train on 7372 samples, validate on 820 samples
Epoch 1/1
7372/7372 [==============================] - 53s 7ms/step - loss: 0.0642 - my_iou_metric: 0.8586 - val_loss: 0.0403 - val_my_iou_metric: 0.9354

Гипотеза подтверждается, полигоны и эллипсы легко различимы. Внимательный читатель тут отметит — конечно отличаются, ерундовый вопрос, любой нормальный AI может отличить кривую второго порядка от линии первого. Т.е. сеть легко определяет наличие границы в виде кривой второго порядка. Не станем спорить, заменим овал на семиугольник и проверим.

Пятый эксперимент, самый сложный

Нет никаких кривых, только ровные грани правильных наклоненных и повернутых семиугольников и произвольные четырехугольные полигоны. Вснесем в функцию генератор картинок/масок изменения — только проекции правильных семиугольников и произвольные четырехугольные полигоны одного и того же цвета.

завершающая редакция функции генерации картинок

def next_pair(_n = 7):

    p = np.random.sample() - 0.5
    c_x = np.random.sample()*(w_size-2*radius_max) + radius_max
    c_y = np.random.sample()*(w_size-2*radius_max) + radius_max
    radius = np.random.sample()*(radius_max-radius_min) + radius_min
    d = np.random.sample()*0.5 + 1
    a_deg = np.random.sample()*360
    a_rad = np.deg2rad(a_deg)

    poly = [] #  строим точки семиугольника
    for k in range(_n):
        #  сначала точки правильного семиугольника
        #  с_х с_у -координаты центра
        poly.append(c_x+radius*math.sin(2.*k*math.pi/_n))
        poly.append(c_y+radius*math.cos(2.*k*math.pi/_n))
        #  сжимаемпроецируем семиугольник
        #  на произвольную от 0.5 до 1.5 величину
        poly[-2] = (poly[-2]-c_x)/d +c_x
        poly[-1] = (poly[-1]-c_y) +c_y
        #  поворачиваем на случайный угол
        poly[-2] = ((poly[-2]-c_x)*math.cos(a_rad)
                        - (poly[-1]-c_y)*math.sin(a_rad)) + c_x
        poly[-1] = ((poly[-2]-c_x)*math.sin(a_rad)
                        + (poly[-1]-c_y)*math.cos(a_rad)) + c_y

    poly = np.rint(poly).reshape(-1,2)
    rr, cc = polygon(poly[:, 0], poly[:, 1], img_l.shape)

    p0 = np.rint(np.random.sample()*(radius_max-radius_min) + radius_min)
    p1 = np.rint(np.random.sample()*(w_size-radius_max))
    p2 = np.rint(np.random.sample()*(w_size-radius_max))
    p3 = np.rint(np.random.sample()*2.*radius_min - radius_min)
    p4 = np.rint(np.random.sample()*2.*radius_min - radius_min)
    p5 = np.rint(np.random.sample()*2.*radius_min - radius_min)
    p6 = np.rint(np.random.sample()*2.*radius_min - radius_min)
    p7 = np.rint(np.random.sample()*2.*radius_min - radius_min)
    p8 = np.rint(np.random.sample()*2.*radius_min - radius_min)


    poly = np.array((
        (p1, p2),
        (p1+p3, p2+p4+p0),
        (p1+p5+p0, p2+p6+p0),
        (p1+p7+p0, p2+p8),
        (p1, p2),
    ))
    rr_p, cc_p = polygon(poly[:, 0], poly[:, 1], img_l.shape)

    in_sc = list(set(rr) & set(rr_p))
    if len(in_sc) > 0:
        if np.mean(rr_p) > np.mean(in_sc):
            poly += np.max(in_sc) - np.min(in_sc)
        else:
            poly -= np.max(in_sc) - np.min(in_sc)
    rr_p, cc_p = polygon(poly[:, 0], poly[:, 1], img_l.shape)

    if p > 0:
        img = img_l.copy()
        img[rr, cc] = img_h[rr, cc]
        img[rr_p, cc_p] = img_h[rr_p, cc_p]
    else:
        img = img_h.copy()
        img[rr, cc] = img_l[rr, cc]
        img[rr_p, cc_p] = img_l[rr_p, cc_p]

    msk = np.zeros((w_size, w_size, 1), dtype='float32')
    msk[rr, cc] = 1.

    return img, msk

Так же как и раньше строим массивы и смотрим первые 10.

строим картинки-маски

for k in range(train_num):
    img, msk = next_pair()

    train_x[k] = img
    train_y[k] = msk

fig, axes = plt.subplots(2, 10, figsize=(20, 5))
for k in range(10):
    axes[0,k].set_axis_off()
    axes[0,k].imshow(train_x[k])
    axes[1,k].set_axis_off()
    axes[1,k].imshow(train_y[k].squeeze())


input_layer = Input((w_size, w_size, 3))
output_layer = build_model(input_layer, 16)
model = Model(input_layer, output_layer)
model.compile(loss=dice_loss, optimizer=Adam(lr=1e-3), metrics=[my_iou_metric])
model.load_weights('./keras.weights', by_name=False)

while True:
    history = model.fit(train_x, train_y,
                        batch_size=32,
                        epochs=1,
                        verbose=1,
                        validation_split=0.1
                       )
    if history.history['my_iou_metric'][0] > 0.75:
        break

Train on 7372 samples, validate on 820 samples
Epoch 1/1
7372/7372 [==============================] - 54s 7ms/step - loss: 0.5005 - my_iou_metric: 0.1296 - val_loss: 0.1692 - val_my_iou_metric: 0.3722
Train on 7372 samples, validate on 820 samples
Epoch 1/1
7372/7372 [==============================] - 52s 7ms/step - loss: 0.1287 - my_iou_metric: 0.4522 - val_loss: 0.0449 - val_my_iou_metric: 0.6833
Train on 7372 samples, validate on 820 samples
Epoch 1/1
7372/7372 [==============================] - 52s 7ms/step - loss: 0.0759 - my_iou_metric: 0.5985 - val_loss: 0.0397 - val_my_iou_metric: 0.7215
Train on 7372 samples, validate on 820 samples
Epoch 1/1
7372/7372 [==============================] - 52s 7ms/step - loss: 0.0455 - my_iou_metric: 0.6936 - val_loss: 0.0297 - val_my_iou_metric: 0.7304
Train on 7372 samples, validate on 820 samples
Epoch 1/1
7372/7372 [==============================] - 52s 7ms/step - loss: 0.0432 - my_iou_metric: 0.7053 - val_loss: 0.0215 - val_my_iou_metric: 0.7846
Train on 7372 samples, validate on 820 samples
Epoch 1/1
7372/7372 [==============================] - 53s 7ms/step - loss: 0.0327 - my_iou_metric: 0.7417 - val_loss: 0.0171 - val_my_iou_metric: 0.7970
Train on 7372 samples, validate on 820 samples
Epoch 1/1
7372/7372 [==============================] - 52s 7ms/step - loss: 0.0265 - my_iou_metric: 0.7679 - val_loss: 0.0138 - val_my_iou_metric: 0.8280

Итоги

Как видим, сеть различает проекции правильных семиугольников и произвольные четырехугольные полигоны с точностью 0.828 на тестовом множестве. Обучение сети остановлено произвольным значением в 0.75 и скорее всего точность должна быть гораздо лучше. Если исходить из тезиса, что сеть находит примитивы и их комбинации определяют объект, то в нашем случае есть две области с отличающимся своим средним от фона, нет тут никаких примитивов в понимании человека. Линий явных, одноцветных нет, и углов, соответственно, нет, только области с очень похожими границами. Даже если построить линии, то оба объекта на картинке строятся из одинаковых примитивов.

Вопрос знатокам — что же сеть считает признаком по которому отличает «кораблики» от «помехи»? Очевидно, что это не цвет и не форма границ корабликов. Можно конечно дальше продолжить изучение этой абстрактной конструкции «море»/«кораблики», мы не Академия Наук и можем проводить исследования исключительно из любопытства. Можем поменять семиугольники на восьмиугольники или заполнить картинку правильными пяти и шести угольниками и смотреть — отличит их сеть или нет. Оставляю это для читателей — хотя мне тоже стало интересно, может ли сеть считать количество углов полигона и для теста расположить на картинке не правильные многоугольнники, а их случайные проекции.

Есть и другие, не менее интересные свойства таких корабликов, и такие эксперименты полезны тем, что все вероятностные характеристики исследуемого множества задаем мы сами и неожиданное поведение хорошо изученных сетей добавит знание и принесет пользу.

Фон выбран случайным, цвет выбран случайным, место кораблика/эллипса выбрано случайным. На картинках нет линий, есть области с разными характеристиками, но нет одноцветных линий! В данном случае конечно есть упрощения и задачу можно еще усложнить — например выбрать цвета так 0.0… 0.9 и 0.1… 1.0 — но для сети нет никакой разницы. Сеть может и находит закономерности, отличающиеся от тех, что явно видит и находит человек.

Если кто то из читателей заинтересовался, то можете продолжить исследования и ковыряния в сетях, если что не получается или не ясно или вдруг новая и хорошая мысль появится и поразит своей красотой, то Вы всегда можете поделиться с нами или спросить мастеров (и грандмастеров тоже) и попросить квалифицированной помощи в сообществе ODS.

Автор: ChePeter

Источник

* - обязательные к заполнению поля


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
