Работа каскада Хаара в OpenCV в картинках: теория и практика

в 19:24, , рубрики: iOS разработка, opencv, recognition, автомобильный номер, Блог компании Recognitor, обработка изображений, разработка под iOS, метки: , , ,

Работа каскада Хаара в OpenCV в картинках: теория и практика

В прошлой статье мы подробно описали алгоритм распознавания номеров (ссылка), который заключается в получении текстового представления на заранее подготовленном изображении, содержащем рамку с номером + небольшие отступы для удобства распознавания. Мы лишь вскользь упомянули, что для выделения областей, где содержатся номера, использовался метод Виолы-Джонса. Данный метод уже описывался на хабре (ссылка, ссылка, ссылка, ссылка). Сегодня мы проиллюстрируем наглядно то, как он работает и коснёмся ранее необсужденных аспектов + в качестве бонуса будет показано, как подготовить вырезанные картинки с номерами на платформе iOS для последующего получения уже текстового представления номера.

Метод Виолы-Джонса

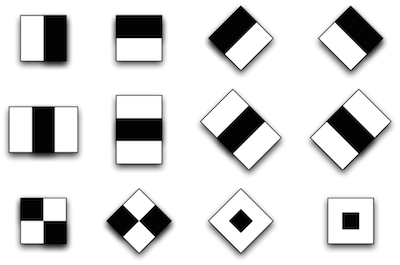

Обычно у каждого метода есть основа, то, без чего этот метод не мог бы существовать в принципе, а уже над этой основой строится вся остальная часть. В методе Виолы-Джонса эту основу составляют примитивы Хаара, представляющие собой разбивку заданной прямоугольной области на наборы разнотипных прямоугольных подобластей:
Работа каскада Хаара в OpenCV в картинках: теория и практика
В оригинальной версии алгоритма Виолы-Джонса использовались только примитивы без поворотов, а для вычисления значения признака сумма яркостей пикселей одной подобласти вычиталась из суммы яркостей другой подобласти [1]. В развитии метода были предложены примитивы с наклоном на 45 градусов и несимметричных конфигураций. Также вместо вычисления обычной разности, было предложено приписывать каждой подобласти определенный вес и значения признака вычислять как взвешенную сумму пикселей разнотипных областей [2]:

Работа каскада Хаара в OpenCV в картинках: теория и практика

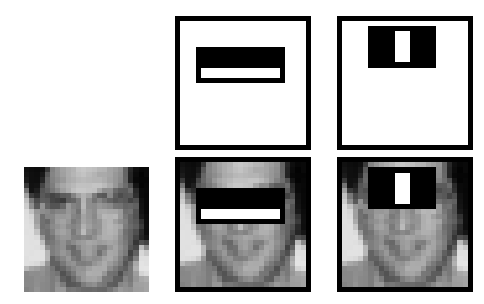

Почему в основу метода легли примитивы Хаара? Основной причиной являлась попытка уйти от пиксельного представления с сохранением скорости вычисления признака. Из значений пары пикселей сложно вынести какую-либо осмысленную информацию для классификации, в то время как из двух признаков Хаара строится, например, первый каскад системы по распознаванию лиц, который имеет вполне осмысленную интерпретацию [1]:
Работа каскада Хаара в OpenCV в картинках: теория и практика
Сложность вычисления признака так же как и получения значения пикселя остается O(1): значение каждой подобласти можно вычислить скомбинировав 4 значения интегрального представления (Summed Area Table — SAT), которое в свою очередь можно построить заранее один раз для всего изображения за O(n), где n — число пикселей в изображении, используя формулу [2]:

Работа каскада Хаара в OpenCV в картинках: теория и практика
Работа каскада Хаара в OpenCV в картинках: теория и практика

Это позволило создать быстрый алгоритм поиска объектов, который пользуется успехом уже больше десятилетия. Но вернемся к нашим признакам. Для определения принадлежности к классу в каждом каскаде, находиться сумма значений слабых классификаторов этого каскада. Каждый слабый классификатор выдает два значения в зависимости от того больше или меньше заданного порога значение признака, принадлежащего этому классификатору. В конце сумма значений слабых классификаторов сравнивается с порогом каскада и выносится решения найден объект или нет данным каскадом. Ну хватит теории, перейдем к практике!
Мы уже давали ссылку на XML нашего классификатора автомобильных номеров, который можно найти в мастере проекта opencv (ссылка). Посмотрим на его первый каскад:

<maxWeakCount>6</maxWeakCount>
<stageThreshold>-1.3110191822052002e+000</stageThreshold>
<weakClassifiers>
  <_>
    <internalNodes>
      0 -1 193 1.0079263709485531e-002</internalNodes>
    <leafValues>
      -8.1339186429977417e-001 5.0277775526046753e-001</leafValues></_>
  <_>
    <internalNodes>
      0 -1 94 -2.2060684859752655e-002</internalNodes>
    <leafValues>
      7.9418992996215820e-001 -5.0896102190017700e-001</leafValues></_>
  <_>
    <internalNodes>
      0 -1 18 -4.8777908086776733e-002</internalNodes>
    <leafValues>
      7.1656656265258789e-001 -4.1640335321426392e-001</leafValues></_>
  <_>
    <internalNodes>
      0 -1 35 1.0387318208813667e-002</internalNodes>
    <leafValues>
      3.7618312239646912e-001 -8.5504144430160522e-001</leafValues></_>
  <_>
    <internalNodes>
      0 -1 191 -9.4083719886839390e-004</internalNodes>
    <leafValues>
      4.2658549547195435e-001 -5.7729166746139526e-001</leafValues></_>
  <_>
    <internalNodes>
      0 -1 48 -8.2391249015927315e-003</internalNodes>
    <leafValues>
      8.2346975803375244e-001 -3.7503159046173096e-001</leafValues></_></weakClassifiers>

На первый взгляд кажется, что здесь куча непонятных цифр и странной информации, но на самом деле все просто: weakClassifiers — набор слабых классификаторов, на основе которых выносится решение о том, находится объект на изображении или нет, internalNodes и leafValues — это параметры конкретного слабого классификатора. Расшифровка internalNodes слева направо: первые два значения в нашем случае не используется, третье — номер признака в общей таблице признаков (она располагается дальше в XML файле под тегом features), четвертое — пороговое значение слабого классификатора. Так как у нас используется классификатор, основанный на одноуровневых решающих деревьях (decision stump), то если значение признака Хаара меньше порога слабого классификатора (четвертое значение в internalNodes), выбирается первое значение leafValues, если больше — второе. А теперь отрисуем реакцию некоторых классификаторов первого каскада:

Работа каскада Хаара в OpenCV в картинках: теория и практика

Работа каскада Хаара в OpenCV в картинках: теория и практика

Работа каскада Хаара в OpenCV в картинках: теория и практика

Работа каскада Хаара в OpenCV в картинках: теория и практика

Работа каскада Хаара в OpenCV в картинках: теория и практика

По сути все эти признаки в какой-то степени являются самыми обыкновенными детекторами границ. На основе этого базиса строится решение о том распознал ли каскад объект на изображении или нет.

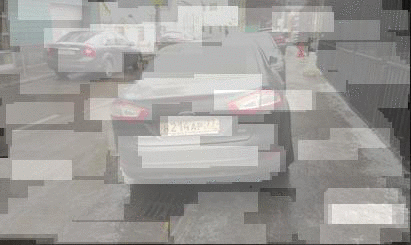

Второй по важности момент в методе Виола-Джонса — это использование каскадной модели или вырожденного дерева принятия решений: в каждом узле дерева с помощью каскада принимается решение может ли на изображении содержатся объект или нет. Если объект не содержится, то алгоритм заканчивает свою работу, если он может содержатся, то мы переходим к следующему узлу. Обучение построено таким образом, чтобы на начальных уровнях с наименьшими затратами отбрасывать большую часть окон, в которых не может содержаться объект. В случае распознавания лиц — первый уровень содержит всего 2 слабых классификатора, в случае распознавания автомобильных номеров — 6 (при учете, что последние содержат до 15ти). Ну и для наглядности как происходит распознавание номера по уровням:

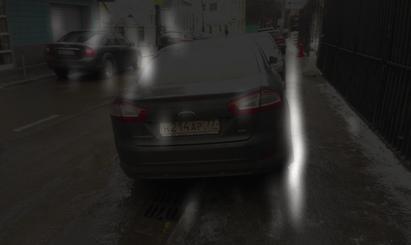

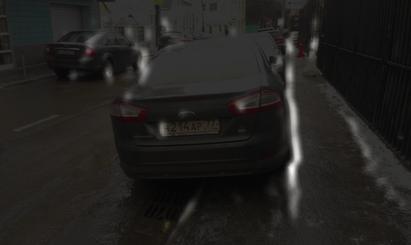

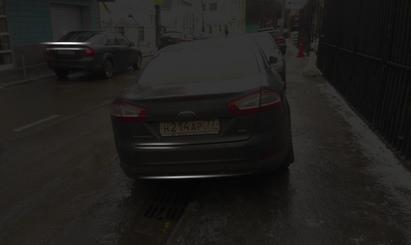

Работа каскада Хаара в OpenCV в картинках: теория и практика

Более насыщенный тон показывает вес окна относительно уровня. Отрисовка была сделана на основе модифицированного кода проекта opencv из ветки 2.4 (добавлена поуровневая статистика).

Реализация распознавания на платформе iOS

Работа каскада Хаара в OpenCV в картинках: теория и практика Работа каскада Хаара в OpenCV в картинках: теория и практика Работа каскада Хаара в OpenCV в картинках: теория и практика

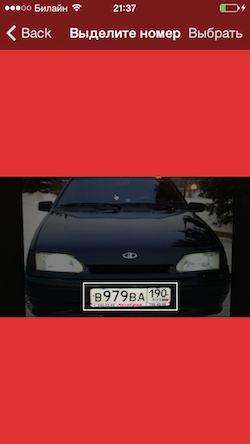

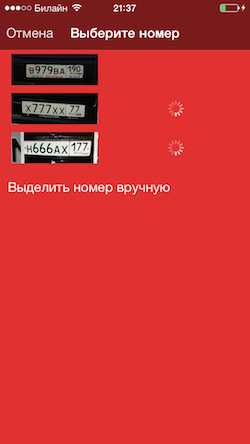

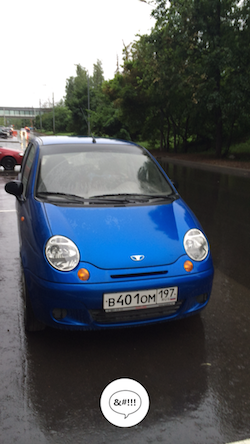

С добавлением opencv в проект обычно не возникает проблем, тем более что существует готовый фреймворк под iOS, поддерживающий все существующие архитектуры (в том числе и симулятор). Функция для нахождения объектов используется та же, что и в проекте под Android (ссылка): detectMultiScale класса cv::CascadeClassifier, осталось только подготовить данные для подачи на вход. Допустим у нас имеется UIImage на котором нужно отыскать все номера. Для каскада нам нужно сделать несколько вещей: во-первых, ужать изображение до 800px по большей стороне (чем больше изображение, тем нужно рассмотреть больше масштабов, также от размера изображения зависит количество окон, которые нужно просмотреть при поиске), во-вторых, сделать из него черно-белый аналог (метод оперирует только с яркостью, по идее этот этап можно пропустить, opencv это умеет делать за нас, но сделаем это заодно, раз и так производим манипуляции с изображением), в-третьих, получить бинарные данные для передачи opencv. Все эти три вещи можно сделать за один мах, отрисовав в контекст нашу картинку с правильными параметрами, вот так:

+ (unsigned char *)planar8RawDataFromImage:(UIImage *)image
                                      size:(CGSize)size
{
  const NSUInteger kBitsPerPixel = 8;
  CGColorSpaceRef colorSpace = CGColorSpaceCreateDeviceGray();

  NSUInteger elementsCount = (NSUInteger)size.width * (NSUInteger)size.height;
  unsigned char *rawData = (unsigned char *)calloc(elementsCount, 1);

  NSUInteger bytesPerRow = (NSUInteger)size.width;

  CGContextRef context = CGBitmapContextCreate(rawData,
                                               size.width,
                                               size.height,
                                               kBitsPerPixel,
                                               bytesPerRow,
                                               colorSpace,
                                               kCGImageAlphaNone);
  CGColorSpaceRelease(colorSpace);

  UIGraphicsPushContext(context);

  CGContextTranslateCTM(context, 0.0f, size.height);
  CGContextScaleCTM(context, 1.0f, -1.0f);

  [image drawInRect:CGRectMake(0.0f, 0.0f, size.width, size.height)];

  UIGraphicsPopContext();

  CGContextRelease(context);
  return rawData;
}

Теперь можно смело создавать из этого буфера cv::Mat и передавать в функцию по распознаванию. Далее, пересчитываем положение найденных объектов по отношению к оригинальному изображению и вырезаем:

CGSize imageSize = image.size;
@autoreleasepool {
  for (std::vector<cv::Rect>::iterator it = plates.begin(); it != plates.end(); it++) {
    CGRect rectToCropFrom = CGRectMake(it->x * imageSize.width / imageSizeForCascade.width,
                                       it->y * imageSize.height / imageSizeForCascade.height,
                                       it->width * imageSize.width / imageSizeForCascade.width,
                                       it->height * imageSize.height / imageSizeForCascade.height);

    CGRect enlargedRect = [self enlargeRect:rectToCropFrom
                                      ratio:{.width = 1.2f, .height = 1.3f}
                                constraints:{.left = 0.0f, .top = 0.0f, .right = imageSize.width, .bottom = imageSize.height}];
    UIImage *croppedImage = [self cropImageFromImage:image withRect:enlargedRect];
    [plateImages addObject:croppedImage];
  }
}

При желании класс RVPlateNumberExtractor можно переделать и использовать в любом другом проекте, где требуется распознавание любых других объектов, а не только номеров.
Хотел на всякий случай отметить, что если захочется открыть сразу записанное изображение с диска через imread, то на iOS могут возникнуть проблемы, т.к при фотографировании iOS записывает картинку всегда в одной ориентации и добавляет в EXIF информацию о повороте, а opencv EXIF не обрабатывает при чтении. Избавиться от этого можно опять же таки отрисовкой в контекст.

Послесловие

Со всем исходным кодом нашего свежего приложения под iOS можно ознакомиться на GitHub: ссылка
Там можно найти много полезного, например, уже упомянутый класс RVPlateNumberExtractor для вырезания номеров из полноценного изображения картинок с номерами, а также RVPlateNumber с очень простым интерфейсом, который Вы можете смело брать в свои проекты, если потребуется сервис по распознаванию номеров и вполне может быть Вы найдете там еще что-нибудь интересное для себя. Мы также не против, если кто-то захочет запилить новую функциональность в приложение или сделает красивый дизайн!
Приложение в AppStore: ссылка

По запросам трудящихся мы также обновили андроид приложение: добавили выбор сохраненных номеров для отправки.

Список литературы

  1. P. Viola and M. Jones. Robust real-time face detection. IJCV 57(2), 2004
  2. Lienhart R., Kuranov E., Pisarevsky V.: Empirical analysis of detection cascades of boosted classifiers for rapid object detection. In: PRS 2003, pp. 297-304 (2003)

Автор: SlowMo

Источник
