Вторая часть моего рассказа о компиляторе Swift. Мы начнём изучать фронтенд, а точнее те его части, которые отвечают за первоначальный разбор и анализ исходного кода.

Первую часть статьи можно найти тут.

Frontend

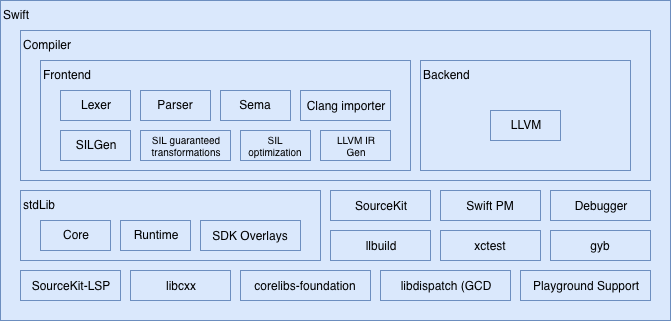

Устройство компилятора Swift. Часть 2 - 2

Задача фронтенда — сгенерировать из исходного кода промежуточное представление и передать его в LLVM. Этот процесс можно разделить на 8 шагов. Результат работы почти каждого из них можно вывести, передав в компилятор специальный параметр.

Ниже я продемонстрирую реализацию компилятора для примитивного «языка программирования», который содержит только «области видимости» и число. Единственная его функция — вывод числа (если оно есть) в консоль. Например, в результате выполнения этого «кода» будет выведено число 678:

{{{678}}}

Этот компилятор нужен только для того, чтобы вам было проще понять, что происходит на разных этапах. На реализацию настоящего, но простого языка можно посмотреть на примере Kaledoscope.

Каждая область видимости состоит из открывающей скобки, содержимого и закрывающей скобки. Это можно записать так:

scope ::= open_brace x close_brace
open_brace ::= "{"
close_brace ::= "}"

Содержимым может являться такая же область видимости, число, либо ничего, обозначенное тут:

scope ::= open_brace x close_brace
x ::=  scope | number | <empty>
open_brace ::= "{"
close_brace ::= "}"

Символ | означает «или». Число состоит из одной или более цифр:

scope ::= open_brace x close_brace
x ::=  scope | number | <empty>
open_brace ::= "{"
close_brace ::= "}"
number ::= digit | number digit
digit :: = "0" | "1" | "2" | "3" | "4" | "5" | "6" | "7" | "8" | "9"

Такую запись называют формой Бэкуса-Наура (БНФ), а совокупность всех правил — грамматикой языка или синтаксисом.

Существует также расширенная БНФ (РБНФ). В неё были добавлены дополнительные специальные символы, например, круглые скобки для группировки.

Фигурные скобки обозначают повторения. Такая запись означает, что A либо пусто, либо равно любому количеству B:

A ::= { B }

Квадратные скобки используются для условного вхождения. Такая запись означает, что A либо пусто, либо равно B:

A ::= [B]

Используя РБНФ грамматику компилятора скобок, можно преобразовать в такой вид:

scope ::= open_brace [scope | number] close_brace
open_brace ::= "{"
close_brace ::= "}"
number ::= digit {digit}
digit :: = "0" | "1" | "2" | "3" | "4" | "5" | "6" | "7" | "8" | "9"

Кроме компилятора скобок я покажу, как использовать компилятор Swift для получения результатов каждого из шагов на примере простейшего выражения:

let x = 16

Код такой простой для того, чтобы было легче разобраться. Грамматика реального языка программирования гораздо сложнее, чем приведенная выше. Посмотреть на синтаксис Swift можно на официальном сайте.

Lexer

С точки зрения компилятора файл с исходным кодом — это поток случайных символов, а может и какого-то мусора. Поэтому первый шаг — преобразование этих случайных символов в слова, которые допустимо использовать в языке программирования.

Этим занимается лексический анализатор (лексер/токенизатор). Слова, которые он ищет, называются лексемами или токенами (не будем вдаваться в ненужные детали и примем эти термины синонимами). Поэтому этот процесс также называют токенизацией.

Лексер производит анализ в соответствии с синтаксисом языка. Сканируя символ за символом, он находит соответствие исходного кода и правой части записи, а затем генерирует соответствующий токен из левой части.

Пример реализации лексера

Грамматикой разрешены три токена: открывающая скобка, закрывающая скобка и число. Они представлены в виде перечисления. Как и список возможных ошибок:

enum Token: CustomStringConvertible {
    case openBraceToken
    case closeBraceToken
    case number(Int)

    var description: String {
        switch self {
        case .openBraceToken:
            return "openBraceToken"
        case .closeBraceToken:
            return "closeBraceToken"
        case .number(let value):
            return "(value)"
        }
    }
}

enum LexerError: Error {
    case unexpectedCharacted
    case invalidNumber
}

В самом лексере хранятся входная строка и индекс текущего символа:

class Lexer {
    private let string: String
    private var index: String.Index
    private var currentCharacter: Character? {
        return index != string.endIndex ? string[index] : nil
    }

    init(string: String) {
        self.string = string
        index = string.startIndex
    }

Анализ запускается вызовом метода startAnalyze(). В нём в цикле вызывается метод для получения следующего токена, который добавляется в массив. В конце — перехват ошибок распознавания:

func startAnalyzing() -> [Token] {
    var result: [Token] = []

    do {
        while let token = try getNextToken() {
            result.append(token)
        }
    } catch LexerError.unexpectedCharacted {
        print("Unexpected character at index (index.encodedOffset)")
        result = []
    } catch LexerError.invalidNumber {
        print("Invalid number at index (index.encodedOffset)")
        result = []
    } catch {
        print("Unexpected error")
        result = []
    }

    return result
}

Получение токена состоит из проверки текущего символа и передвижения индекса вперёд на один или несколько символов:

private func getNextToken() throws -> Token? {
    guard let character = currentCharacter else {
        return nil
    }

    switch character {
    case "{":
        return getOpenBrace()
    case "}":
        return getCloseBrace()
    default:
        break
    }

    if let scalar = character.unicodeScalars.first,
        CharacterSet.decimalDigits.contains(scalar) {

        return try getNumber()
    }

    throw LexerError.unexpectedCharacted
}

private func getOpenBrace() -> Token {
    moveIndex()
    return Token.openBraceToken
}

private func getCloseBrace() -> Token {
    moveIndex()
    return Token.closeBraceToken
}

Если будет найдена цифра, то для её парсинга вызовется метод getNumber(). Он просто собирает в одну строку все цифры и преобразует ее в Int:

private func getNumber() throws -> Token {
    var numberString = ""

    while let character = currentCharacter,
        let scalar = character.unicodeScalars.first,
        CharacterSet.decimalDigits.contains(scalar) {

            numberString.append(character)
            moveIndex()
    }

    guard let number = Int(numberString) else {
        throw LexerError.invalidNumber
    }

    return Token.number(number)
}

Для запуска лексера нужно передать ему строку с исходным кодом и вызвать метод startAnalyze():

let lexer = Lexer(string: "{{5678}}")
let tokens = lexer.startAnalyzing()

Результат соответствует ожиданиям:

[openBraceToken, openBraceToken, 5678, closeBraceToken, closeBraceToken]

В Swift лексер является частью парсера, и получить список токенов, соответствующих исходному коду, нельзя.

Исходный код:

Parser

Парсер осуществляет синтаксический анализ. На вход ему передается последовательность токенов, а результатом работы является AST.

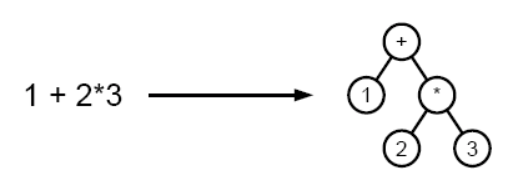

AST — это граф, в котором вершинами являются операторы, а листьями — их операнды. Например, выражение 1 + (2*3) состоит из двух операторов: сложения и умножения. Первым операндом сложения является 1, а вторым — результат произведения 2 и 3. Группирующие скобки в AST не используются, так как в них нет необходимости. Сам граф определяет вложенность операций:

Устройство компилятора Swift. Часть 2 - 3

Каждый узел может быть представлен, например, структурой или перечислением, содержащим дочерние элементы.

Во время формирования дерева парсер проверяет грамматику языка: корректная ли последовательность составлена из «слов». Например, строка "{{}" будет успешно разобрана лексером, однако является неверной, так как отсутствует вторая закрывающая скобка.

Парсер Swift является рекурсивным нисходящим парсером. Это значит, что он сначала находит внешнюю сущность, а потом рекурсивно анализирует её содержимое. Восходящий парсер сначала находит самую вложенную сущность, а потом поднимается вверх.

Пример реализации парсера

Существует большое количество видов и реализаций парсеров. Ниже представлены простейшая реализация нисходящего и восходящего парсера для наглядной демонстрации разницы.

Общим для обоих парсеров будет перечисление, которое представляет одну из ошибок и узел AST:

indirect enum ASTNode: CustomStringConvertible {
    case brace(childNode: ASTNode?)
    case number(value: Int)

    var description: String {
        switch self {
        case let .brace(childNode?):
            return "brace((childNode.description))"
        case .brace(nil):
            return "brace(nil)"
        case let .number(value):
            return "(value)"
        }
    }
}

enum ParserError: Error {
    case expectedOpenBrace
    case expectedCloseBrace
    case expectedNumber
    case expectedEndOfArray
}

Нисходящий парсер

Нисходящий парсер хранит массив токенов и индекс текущего токена:

class TopDownParser {
    private let tokens: [Token]
    private var index: Int
    private var currentToken: Token? {
        return index != tokens.endIndex ? tokens[index] : nil
    }

    init(tokens: [Token]) {
        self.tokens = tokens
        index = tokens.startIndex
    }

Единственный публичный метод — запуск парсинга. Сначала вызывается парсинг пары скобок. Так как корневой сущностью может быть только пара скобок (строка "{}{}" недопустима), этого достаточно. Дальнейший анализ будет произведен рекурсивно. Останется только проверить, что массив токенов пуст, и произвести перехват исключений:

func startParsing() -> ASTNode? {
    var rootNode: ASTNode?

    do {
        rootNode = try parseBraces()

        guard currentToken == nil else {
            rootNode = nil
            throw ParserError.expectedEndOfArray
        }
    } catch ParserError.expectedCloseBrace {
        print("Expected close brace at index (index)")
    } catch ParserError.expectedOpenBrace {
        print("Expected open brace at index (index)")
    } catch ParserError.expectedEndOfArray {
        print("Expected end of tokens array at index (index)")
    } catch {
        print("Unexpected error")
    }

    return rootNode
}

При парсинге скобок сначала сканируется открывающая скобка, далее рекурсивно — содержимое внутри пары (если оно есть), а в конце — закрывающая скобка.

Важный момент: как только парсер видит открывающую скобку, он считает, что успешно нашёл очередную пару и можно переходить к анализу содержимого. Именно поэтому он идёт от внешних сущностей к внутренним.

private func parseBraces() throws -> ASTNode? {
    try consumeOpenBrace()
    print("Pair found")

    let node: ASTNode?
    if let currentToken = self.currentToken,
        case .openBraceToken = currentToken {

        node = .brace(childNode: try parseBraces())
    } else if let currentToken = self.currentToken,
        case let .number(value) = currentToken {

        node = .brace(childNode: .number(value: value))
        try consumeNumber()
    } else {
        node = .brace(childNode: nil)
    }

    try consumeCloseBrace()

    return node
}

Сканирование состоит из проверки токена и передвижения текущего индекса:

private func consumeOpenBrace() throws {
    if let currentToken = self.currentToken,
        case .openBraceToken = currentToken {

        print("Open brace found")
        moveIndex()
    } else {
        throw ParserError.expectedOpenBrace
    }
}

Восходящий парсер

Реализация восходящего парсера немного сложнее. Ему нужно хранить свой стейт, стек токенов и таблицу переходов между стейтами.

Состояние представлено в виде перечисления. Оно нужно для того, чтобы учитывать предыдущие токены и правильно реагировать на появление нового. Так как данный пример очень простой, получилось так, что в первом состоянии парсер разбирает открывающие скобки, а во втором — закрывающие:

class BottomUpParser {
    private enum State {
        case state1
        case state2
    }

Инициализируются парсер аналогично первому. Таблицы переходов как отдельной сущности нет. Ради упрощения её роль будет играть switch:

private let tokens: [Token]
private var index: Int
private var state: State = .state1
private var stack: [Token] = []
private var rootNode: ASTNode?
private var currentToken: Token? {
    return index != tokens.endIndex ? tokens[index] : nil
}

init(tokens: [Token]) {
    self.tokens = tokens
    index = tokens.startIndex
}

Запуск анализа осуществляется также с помощью метода startParsing(). В нём каждый токен по очереди обрабатывается, а в конце вызывается проверка на то, что стек пустой и парсинг закончен успешно:

func startParsing() -> ASTNode? {
    do {
        guard !tokens.isEmpty else {
            throw ParserError.expectedOpenBrace
        }

        while index != tokens.endIndex {
            try parseNextToken()
            moveIndex()
        }

        guard stack.isEmpty else {
            rootNode = nil
            throw ParserError.expectedCloseBrace
        }
    } catch ParserError.expectedCloseBrace {
        rootNode = nil
        print("Expected close brace at index (index)")
    } catch ParserError.expectedOpenBrace {
        rootNode = nil
        print("Expected open brace at index (index)")
    } catch ParserError.expectedEndOfArray {
        rootNode = nil
        print("Expected end of tokens array at index (index)")
    } catch {
        rootNode = nil
        print("Unexpected error")
    }

    return rootNode
}

Обрабатывается очередной токен в switch с учётом текущего состояния. Если пришла открывающая скобка и состояние равно 1, то она добавляется в стек. Если закрывающая — парсер проверяет есть ли для неё открывающая скобка в стеке, затем убирает её из стека и переходит в состояние 2. Переход во второе состояние осуществляется и при нахождении числа.

Парсер продолжает удалять из стека по одному элементу на каждую закрывающую скобку. Если в этот момент приходит открывающая скобка или число — это ошибка во входном массиве.

Важный момент: восходящий парсер считает, что нашёл пару только после того, как, погрузившись вниз иерархии, увидит закрывающую скобку при условии, что открывающая есть в стеке. Только после этого он будет искать содержащую её сущность, и так далее до корневой. Именно поэтому он называется восходящим.

private func parseNextToken() throws {
    guard let currentToken = currentToken else {
        return
    }

    switch (state, currentToken) {
    case (.state1, .openBraceToken):
        print("Open brace found")
        stack.append(.openBraceToken)
    case (.state1, .number(let value)):
        if stack.isEmpty {
            throw ParserError.expectedOpenBrace
        } else {
            consumeNumber(value: value)
            state = .state2
        }
    case (.state1, .closeBraceToken):
        if stack.isEmpty {
            throw ParserError.expectedOpenBrace
        } else {
            consumeCloseBrace()
            state = .state2
        }
    case (.state2, .closeBraceToken):
        if stack.isEmpty {
            throw ParserError.expectedEndOfArray
        } else {
            consumeCloseBrace()
        }
    case (.state2, .number), (.state2, .openBraceToken):
        if stack.isEmpty {
            throw ParserError.expectedEndOfArray
        } else {
            throw ParserError.expectedCloseBrace
        }
    }
}

private func consumeCloseBrace() {
    print("Close brace found")
    _ = stack.popLast()
    print("Pair found")

    if rootNode == nil {
        rootNode = .brace(childNode: nil)
    } else {
        rootNode = .brace(childNode: rootNode)
    }
}

private func consumeNumber(value: Int) {
    rootNode = .number(value: value)
}

Для запуска обоих парсеров нужно передать массив токенов, полученных от лексера, и вызывать метод startParsing():

let parserTD = TopDownParser(tokens: tokens)
let ast1 = parserTD.startParsing()

let parserBU = BottomUpParser(tokens: tokens)
let ast2 = parserBU.startParsing()

Результат у обоих парсеров получился верным:

brace(brace(5678))

Использование парсера Swift

Для запуска парсера Swift нужно передать компилятору флаг -dump-parse:

swiftc -dump-parse main.swift

Реальное AST имеет более сложную структуру, чем у парсера скобок. Но так как оно небольшое, в нём можно легко разобраться и найти целочисленный литерал 16 и константу x:

(source_file
  (top_level_code_decl
    (brace_stmt
      (pattern_binding_decl
        (pattern_named 'x')
        (integer_literal_expr type='<null>' value=16))
))
  (var_decl "x" type='<null type>' let storage_kind=stored))

Эта форма AST является нетипизированным деревом. Поэтому у константы x не указан тип type=''. Если указать его явно — let x: Int = 16 дерево изменится, но тип всё равно не будет прописан:

(source_file
  (top_level_code_decl
    (brace_stmt
      (pattern_binding_decl
        (pattern_typed
          (pattern_named 'x')
          (type_ident
            (component id='Int' bind=none)))
        (integer_literal_expr type='<null>' value=16))
))
  (var_decl "x" type='<null type>' let storage_kind=stored))

Исходный код:

Sema

Дерево, полученное от парсера, является грамматически верным, но в нём всё ещё могут быть ошибки. Например, в ходе парсинга нельзя (нецелесообразно) определить, что переменная объявлена до использования. Этим занимается семантический анализатор. Он проходит по всему дереву и присваивает типы выражениям, проверяет поддержку протоколов, синтезирует для структур инициализаторы по умолчанию и многое другое.

Использование семантического анализатора Swift

Для запуска семантического анализатора используется флаг -dump-ast:

swiftc -dump-ast main.swift

Результат выполнения команды:

(source_file
  (top_level_code_decl
    (brace_stmt
      (pattern_binding_decl
        (pattern_named type='Int' 'x')
        (call_expr implicit type='Int' location=main.swift:1:9 range=[main.swift:1:9 - line:1:9] nothrow arg_labels=_builtinIntegerLiteral:
          (constructor_ref_call_expr implicit type='(_MaxBuiltinIntegerType) -> Int' location=main.swift:1:9 range=[main.swift:1:9 - line:1:9] nothrow
            (declref_expr implicit type='(Int.Type) -> (_MaxBuiltinIntegerType) -> Int' location=main.swift:1:9 range=[main.swift:1:9 - line:1:9] decl=Swift.(file).Int.init(_builtinIntegerLiteral:) function_ref=single)
            (type_expr implicit type='Int.Type' location=main.swift:1:9 range=[main.swift:1:9 - line:1:9] typerepr='Int'))
          (tuple_expr implicit type='(_builtinIntegerLiteral: Int2048)' location=main.swift:1:9 range=[main.swift:1:9 - line:1:9] names=_builtinIntegerLiteral
            (integer_literal_expr type='Int2048' location=main.swift:1:9 range=[main.swift:1:9 - line:1:9] value=16))))
))
  (var_decl "x" type='Int' interface type='Int' access=internal let storage_kind=stored))

У константы появился тип type='Int', а также уровень доступа. Инициализация константы немного усложнилась. Добавился вызов конструктора _builtinIntegerLiteral. Если представить это дерево в виде Swift кода, то получится:

internal let x: Int = Int(_builtinIntegerLiteral: 16)

В следующем примере содержится ошибка:

let x: Bool = 16

Если передать его в парсер, то он не обнаружит никаких отклонений:

(source_file
  (top_level_code_decl
    (brace_stmt
      (pattern_binding_decl
        (pattern_typed
          (pattern_named 'x')
          (type_ident
            (component id='Bool' bind=none)))
        (integer_literal_expr type='<null>' value=16))
))
  (var_decl "x" type='<null type>' let storage_kind=stored))

А вот семантический анализатор укажет, что не так с переданным ему кодом:

error: cannot convert value of type 'Int' to specified type 'Bool'
let x: Bool = 16

Очевидно, что ошибка заключалась в попытке присвоить значение типа Int в константу типа Bool. Swift такое не позволяет. Спасибо семантическому анализатору.

Исходный код:

Clang importer

На данном этапе происходит импорт Clang модулей и маппинг C и Objective-C API в соответствующие вызовы из Swift.

Исходный код:

Теперь у нас есть полностью разобранный исходный код, который прошёл первоначальную проверку. Но прежде чем переходить к генерации LLVM IR, нужно выполнить Swift специфичные оптимизации.

Полную версию исходного кода можно найти в репозитории.

Автор: ildar_gilfanov

Источник

* - обязательные к заполнению поля


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
