Введение

Задача измерения параметров газовой смеси широко распространена в промышленности и торговле. Проблема получения достоверной информации при измерении параметров состояния газовой среды и её характеристик с помощью технических средств разрешается принятыми в стандартах методиками выполнения измерений (МВИ), например, при измерении расхода и количества газов с помощью стандартных сужающих устройств [1], или с помощью турбинных, ротационных и вихревых расходомеров и счётчиков [2].

Периодический газовый анализ позволяет установить соответствие между реальной анализируемой смесью и её моделью, по которой в МВИ учитываются физико-химические параметры газа: состав газовой смеси и плотность газа при стандартных условиях.
Также в МВИ учитываются теплофизические характеристики газа: плотность при рабочих условиях (давление и температура газа, при которых выполняют измерение его расхода или объёма), вязкость, фактор и коэффициент сжимаемости.


К измеряемым в реальном режиме времени параметрам состояния газа относятся: давление (перепад давлений), температура, плотность. Для измерения этих параметров применяются соответственно средства измерительной техники: манометры (дифманометры), термометры, плотномеры. Измерение плотности газовой среды допускается измерять прямым или косвенным методами измерения. Результаты как прямых, так и косвенных методов измерения зависят от погрешности средств измерения и методической погрешности. В рабочих условиях, сигналы измерительной информации могут быть подвержены влиянию значительного шума, среднее квадратичное отклонение которого может превышать инструментальную погрешность. В этом случае, актуальной задачей является эффективная фильтрация сигналов измерительной информации.

В данной статье рассматривается методика косвенного измерения плотности газа при рабочих и стандартных условиях c применением фильтра Калмана.

Математическая модель определения плотности газа

Обратимся к классике и вспомним уравнение состояния идеального газа [3]. Имеем:

1. Уравнение Менделеева-Клапейрона:
Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 1 (1),
где:
Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 2 — давление газа;
Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 3 — молярный объём;
R — универсальная газовая постоянная,Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 4;
T — абсолютная температура, T=273.16 К.

2. Два измеряемых параметра:
p – давление газа, Па
t – температура газа, °С.

Известно, что молярный объём Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 5 зависит от объёма газа V и количества молей газа Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 6 в этом объёме:
Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 7 (2)

Также известно, что
Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 8 (3),
где: m – масса газа, M – молярная масса газа.

Учитывая (2) и (3) перепишем (1) в виде:
Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 9 (4).

Как известно, плотность вещества Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 10 равна:
Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 11 (5).

Из (4) и (5) выведем уравнение для плотности газа Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 12:
Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 13 (6)

и введём обозначение параметра Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 14, который зависит от молярной массы газовой смеси:
Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 15 (7).

Если состав газовой смеси не меняется, то параметр k является константой.
Итак, для расчёта плотности газа необходимо рассчитать молярную массу газовой смеси.
Молярную массу смеси веществ определяем, как среднее арифметическое взвешенное молярной массы массовых долей, входящих в смесь индивидуальных веществ.
Примем известным состав веществ в газовой смеси – в воздухе, который состоит из:

  • 23 % по весу из молекул кислорода Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 16
  • 76 % по весу из молекул азота Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 17
  • 1 % по весу из атомов аргона Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 18

Молярные массы этих веществ воздуха будут соответственно равны:
Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 19, г/моль.

Вычисляем молярную массу воздуха, как среднее арифметическое взвешенное:
Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 20

Теперь, зная значение константы Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 21, мы можем вычислить плотность воздуха по формуле (7) с учетом измеряемых значений Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 22 и t:
Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 23

Приведение плотности газа к нормальным, стандартным условиям

Практически, измерения свойств газов проводят в различных физических условиях, и для обеспечения сопоставления между различными наборами данных должны быть установлены стандартные наборы условий [4].

Стандартные условия для температуры и давления – это установленные стандартом физические условия, с которыми соотносят свойства веществ, зависящие от этих условий.

Различные организации устанавливают свои стандартные условия, например: Международный союз чистой и прикладной химии (IUPAC), установил в области химии определение стандартной температуры и давления (STP): температура 0 °C (273.15 K), абсолютное давление 1 бар ( Па); Национальный институт стандартов и технологий (NIST) устанавливает температуру 20 °C (293,15 K) и абсолютное давление 1 атм (101.325 кПа), и этот стандарт называют нормальной температурой и давлением (NTP); Международная организация по стандартизации (ISO) устанавливает стандартные условия для природного газа (ISO 13443: 1996, подтверждённый в 2013 году): температура 15.00 °С и абсолютное давление 101.325 кПа.

Поэтому, в промышленности и торговле необходимо указывать стандартные условия для температуры и давления, относительно которых и проводить необходимые расчёты.

Плотность воздуха мы рассчитываем по уравнению (8) в рабочих условиях температуры и давления. В соответствии с (6) запишем уравнение для плотности воздуха в стандартных условиях: температура Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 24 и абсолютное давление Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 25:

Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 26 (9).

Делаем расчёт плотности воздуха, приведенной к стандартным условиям. Разделим уравнение (9) на уравнение (6) и запишем это отношение для Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 27:

Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 28 (10).

Подобным образом, получим уравнение для расчёта плотности воздуха, приведенной к нормальным условиям: температура Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 29 и абсолютное давление Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 30:

Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 31 (11).

В уравнениях (10) и (11) используем значения параметров воздуха Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 32, T и P из уравнения (8), полученные в рабочих условиях.

Реализация измерительного канала давления и температуры

Для решения многих задач получения информации, в зависимости от их сложности, удобно создавать прототип будущей системы на базе одной из микроконтроллерных платформ типа Arduino, Nucleo, Teensy, и др.

Что может быть проще? Давайте сделаем микроконтроллерную платформу для решения конкретной задачи – создание системы измерения давления и температуры, затрачивая меньше, возможно, средств, и используя все преимущества разработки программного обеспечения в среде Arduino Software (IDE).

Для этого, на аппаратном уровне, нам понадобятся компоненты:

  1. Arduino (Uno, …) – используем как программатор;
  2. микроконтроллер ATmega328P-PU – микроконтроллер будущей платформы;
  3. кварцевый резонатор на 16 МГц и пара керамических конденсаторов на 12-22 пФ каждый (по рекомендациям фирмы-изготовителя);
  4. тактовая кнопка на перезагрузку микроконтроллера и подтягивающий плюс питания к выводу RESET микроконтроллера резистор на 1 кОм;
  5. BMP180 — измерительный преобразователь температуры и давления с интерфейсом I2C;
  6. преобразователь интерфейсов TTL/USB;
  7. расходные материалы – провода, припой, монтажная плата, и др.

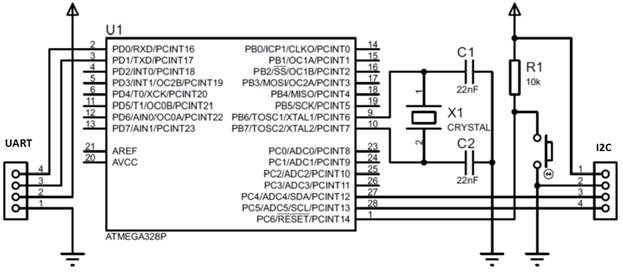

Принципиальная схема платформы, с учетом необходимых интерфейсов: стандартного последовательного интерфейса, I2C, и ничего более, представлена на рис. 1.
Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 33
Рис. 1 — Принципиальная схема микроконтроллерной платформы для реализации системы измерения давления и температуры

Теперь рассмотрим этапы осуществления нашей задачи.

1. Прежде, нам нужен программатор. Подключаем Arduino (Uno, …) к компьютеру. В среде Arduno Software из меню по пути Файл->Примеры->11. ArdunoISP добираемся до программы программатора ArduinoISP, которую зашиваем в Arduino. Предварительно из меню Инструменты выбираем соответственно Плату, Процессор, Загрузчик, Порт. После Загрузки программы ArduinoISP в плату, наша Arduino превращается в программатор и готова к использованию по назначению. Для этого в среде Arduno Software в меню Инструменты выбираем пункт Программатор: “Arduino as ISP”.

2. Подключаем по интерфейсу SPI ведомый микроконтроллер ATmega328P к ведущему программатору Arduino (Uno, …), рис. 2. Следует заметить, что предварительно биты регистра Low Fuse Byte микроконтроллера ATmega328P были установлены в незапрограммированное состояние. Переходим в среду Arduno Software и из меню Инструменты выбираем пункт Записать Загрузчик. Прошиваем микроконтроллер ATmega328P.
Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 34

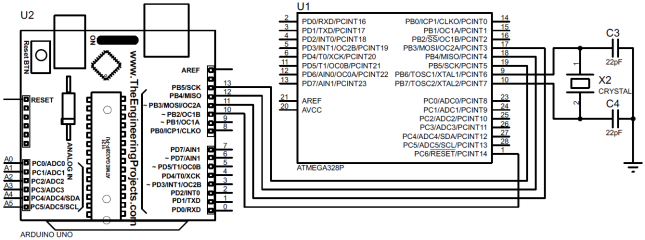

Рис. 2 – Схема подключения микроконтроллера к программатору

3. После успешной прошивки, микроконтроллер ATmega328P готов к установке на разработанную микроконтроллерную платформу (рис. 3), которую программируем также, как и полноценную Arduino (Uno, …). Программа опроса измерительного преобразователя давления и температуры представлена на листинге 1.
Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 35
Рис. 3 Система измерения давления и температуры

Листинг 1 - Программа опроса измерительного преобразователя давления и температуры

#include <SFE_BMP180.h>
SFE_BMP180 pressure;
double T,P;
void setup()

{

  Serial.begin(9600);

  pressure.begin();

}



void loop()

{

    P = getPressure();

    Serial.println(P+0.5, 2);

    Serial.println(T+0.54, 2);

    delay(1000);

}



double getPressure(){

    char status;

    status = pressure.startTemperature();

    if (status != 0){

        delay(status); // ожидание замера температуры

        status = pressure.getTemperature(T);

        if (status != 0){

            status = pressure.startPressure(3);

            if (status != 0){

                delay(status); // ожидание замера давления

                status = pressure.getPressure(P,T);

                if (status != 0){

                    return(P);

                }

            }

        }

    }

}

Программа Python для фильтрации по каналам температуры и давления, и получение результатов

Программа Python методики определения плотности газа по результатам измерений давления и температуры представлена на листинге 2. Информация из измерительной системы выводится в реальном режиме времени.

Листинг 2 – Определение плотности газа по результатам измерения давления и температуры


import numpy as np

import matplotlib.pyplot as plt

import serial

from drawnow import drawnow

import datetime, time

from pykalman import KalmanFilter



#вводим матрицу перехода и матрицу наблюдений

transition_matrix = [[1, 1, 0, 0],

                     [0, 1, 0, 0],

                     [0, 0, 1, 1],

                     [0, 0, 0, 1]]

observation_matrix = [[1, 0, 0, 0],

                      [0, 0, 1, 0]]

#вводим и инициируем матрицу измерений

initial_state_mean = [101000,

                      0,

                      28,

                      0]

#параметры уравнения состояния идеального газа:

#универсальная газовая постоянная R, [Дж/(моль*К)]

R = 8.314459848

#молярная масса воздуха M, [г/моль]

M = 29.04

#коэффициент k = M/R, [г/(Дж*К)]

k = M / R

#абсолютная температура, [K]

K = 273.16

#стандартное (нормальное) давление, [Па]

Pn = 101325



#определяем количество измерений

# общее количество измерений

str_m   = input("введите количество измерений: ")

m = eval(str_m)

# количество элементов выборки

mw  = 16

#настроить параметры последовательного порта

ser = serial.Serial()

ser.baudrate = 9600

port_num = input("введите номер последовательного порта: ")

ser.port = 'COM' + port_num

ser

#открыть последовательный порт

try:

    ser.open()

    ser.is_open

    print("соединились с: " + ser.portstr)

except serial.SerialException:

    print("нет соединения с портом: " + ser.portstr)

    raise SystemExit(1)

#определяем списки

l1  = [] # для значений 1-го параметра

l2  = [] # для значений 2-го параметра

t1  = [] # для моментов времени

lw1 = [] # для значений выборки 1-го параметра

lw2 = [] # для значений выборки 2-го параметра

n   = [] # для значений моментов времени

nw  = [] # для значений выборки моментов времени

l1K = [] # для фильтрованных значений 1-го параметра

l2K = [] # для фильтрованных значений 2-го параметра

ro  = [] # для плотности газовой среды



#подготовить файлы на диске для записи

filename = 'count.txt'

in_file = open(filename,"r")

count = in_file.read()

count_v = eval(count) + 1

in_file.close()

in_file = open(filename,"w")

count = str(count_v)

in_file.write(count)

in_file.close()

filename = count + '_' + filename

out_file = open(filename,"w")

#вывод информации для оператора на консоль

print("nпараметры:n")

print("n  - момент времени, с;")

print("P  - давление, Па;")

print("Pf - отфильтрованное значение P, Па;")

print("T  - температура, град. С;")

print("Tf - отфильтрованное значение T, град. С;")

print("ro - плотность воздуха, г/м^3;")

print("nизмеряемые значения величин параметровn")

print('{0}{1}{2}{3}{4}{5}n'.format('n'.rjust(3),'P'.rjust(10),'Pf'.rjust(10),

                                    'T'.rjust(10),'Tf'.rjust(10),'ro'.rjust(10)))

#считываение данных из последовательного порта

#накопление списков

#формирование текущей выборки

i = 0

while i < m:

    n.append(i)

    nw.append(n[i])

    if i >= mw:

        nw.pop(0)

    ser.flushInput() #flush input buffer, discarding all its contents

    line1 = ser.readline().decode('utf-8')[:-1]

    line2 = ser.readline().decode('utf-8')[:-1]

    t1.append(time.time())

    if line1:

        l = eval(line1)

        #l = np.random.normal(l,100.0)

        l1.append(l)

        lw1.append(l1[i])

        if i >= mw:

            lw1.pop(0)

    if line2:

        l = eval(line2)

        #l = np.random.normal(l,1.5)

        l2.append(l)

        lw2.append(l2[i])

        if i >= mw:

            lw2.pop(0)

    #-------------------------

    initial_state_mean = [l1[i],0,l2[i],0]

    kf1 = KalmanFilter(transition_matrices = transition_matrix,

                  observation_matrices = observation_matrix,

                  initial_state_mean = initial_state_mean)

    if i == 0:

        measurements = np.array( [ [l1[i], l2[i]],

                                   [initial_state_mean[0], initial_state_mean[2]] ] )

    measurements = np.array( [ [l1[i], l2[i]],

                               [l1[i-1], l2[i-1]] ] )

    kf1 = kf1.em(measurements, n_iter=2)

    (smoothed_state_means, smoothed_state_covariances) = kf1.smooth(measurements)

    l1K.append(smoothed_state_means[0, 0])

    l2K.append(smoothed_state_means[0, 2])

    #плотность воздуха в рабочих условиях

    #ro.append( k * l1K[i]/( l2K[i] + K) )

    #плотность воздуха, приведенная к стандартным условиям

    ro.append( (k * l1K[i]/( l2K[i] + K)) * (Pn*(l2K[i]+K)/K/l1K[i]) )

    #плотность воздуха, приведенная к нормальным условиям

    #ro.append( (k * l1K[i]/( l2K[i] + K)) * (Pn*(l2K[i]+K)/(K+20)/l1K[i]) )

    print('{0:3d} {1:10.3f} {2:10.3f} {3:10.3f} {4:10.3f} {5:10.3f}'.

          format(n[i],l1[i],l1K[i],l2[i],l2K[i],ro[i]))

    i += 1



ser.close()

time_tm = t1[m - 1] - t1[0]

print("nпродолжительность времени измерений: {0:.3f}, c".format(time_tm))

Ts = time_tm / (m - 1)

print("nпериод опроса датчика: {0:.6f}, c".format(Ts))

#запись таблицы в файл

print("nтаблица находится в файле {}n".format(filename))

for i in np.arange(0,len(n),1):

    out_file.write('{0:3d} {1:10.3f} {2:10.3f} {3:10.3f} {4:10.3f} {5:10.3f}n'.

                   format(n[i],l1[i],l1K[i],l2[i],l2K[i],ro[i]))

#закрыть файл с таблицей

out_file.close()

now = datetime.datetime.now() #получаем дату и время

#выводим графики

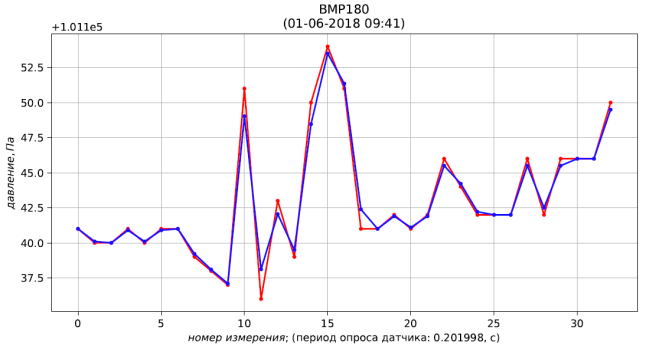

plt.figure('давление')

plt.plot( n, l1, "b-", n, l1K, "r-")

plt.ylabel(r'$давление, Па$')

plt.xlabel(r'$номер  измерения$' +

            '; (период опроса датчика: {:.6f}, c)'.format(Ts))

plt.title("BMP180n(" +

           now.strftime("%d-%m-%Y %H:%M") + ")")

plt.grid(True)

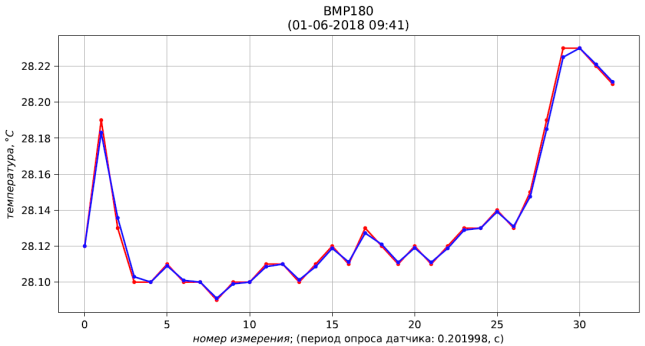

plt.figure('температура')

plt.plot( n, l2, "b-", n, l2K, "r-")

plt.ylabel(r'$температура, degree С$')

plt.xlabel(r'$номер  измерения$' +

               '; (период опроса датчика: {:.6f}, c)'.format(Ts))

plt.title("BMP180n(" +

              now.strftime("%d-%m-%Y %H:%M") + ")")

plt.grid(True)

plt.figure('плотность воздуха')

plt.plot( n, ro, "r-")

plt.ylabel(r'$плотность воздуха, г/м^3$')

plt.xlabel(r'$номер  измерения$' +

               '; (период опроса датчика: {:.6f}, c)'.format(Ts))

plt.title("BMP180n(" +

              now.strftime("%d-%m-%Y %H:%M") + ")")

plt.grid(True)

plt.show()

Результаты расчёта представлены листингом и рис. 4, 5, 6.

Интерфейс пользователя и таблица результатов расчёта

введите количество измерений: 33

введите номер последовательного порта: 6

соединились с: COM6



параметры:



n  - момент времени, с;

P  - давление, Па;

Pf - отфильтрованное значение P, Па;

T  - температура, град. С;

Tf - отфильтрованное значение T, град. С;

ro - плотность воздуха, г/м^3;



измеряемые значения величин параметров



  n         P        Pf         T        Tf        ro



  0 101141.000 101141.000     28.120     28.120   1295.574

  1 101140.000 101140.099     28.190     28.183   1295.574

  2 101140.000 101140.000     28.130     28.136   1295.574

  3 101141.000 101140.901     28.100     28.103   1295.574

  4 101140.000 101140.099     28.100     28.100   1295.574

  5 101141.000 101140.901     28.110     28.109   1295.574

  6 101141.000 101141.000     28.100     28.101   1295.574

  7 101139.000 101139.217     28.100     28.100   1295.574

  8 101138.000 101138.099     28.090     28.091   1295.574

  9 101137.000 101137.099     28.100     28.099   1295.574

 10 101151.000 101149.028     28.100     28.100   1295.574

 11 101136.000 101138.117     28.110     28.109   1295.574

 12 101143.000 101142.052     28.110     28.110   1295.574

 13 101139.000 101139.500     28.100     28.101   1295.574

 14 101150.000 101148.463     28.110     28.109   1295.574

 15 101154.000 101153.500     28.120     28.119   1295.574

 16 101151.000 101151.354     28.110     28.111   1295.574

 17 101141.000 101142.391     28.130     28.127   1295.574

 18 101141.000 101141.000     28.120     28.121   1295.574

 19 101142.000 101141.901     28.110     28.111   1295.574

 20 101141.000 101141.099     28.120     28.119   1295.574

 21 101142.000 101141.901     28.110     28.111   1295.574

 22 101146.000 101145.500     28.120     28.119   1295.574

 23 101144.000 101144.217     28.130     28.129   1295.574

 24 101142.000 101142.217     28.130     28.130   1295.574

 25 101142.000 101142.000     28.140     28.139   1295.574

 26 101142.000 101142.000     28.130     28.131   1295.574

 27 101146.000 101145.500     28.150     28.147   1295.574

 28 101142.000 101142.500     28.190     28.185   1295.574

 29 101146.000 101145.500     28.230     28.225   1295.574

 30 101146.000 101146.000     28.230     28.230   1295.574

 31 101146.000 101146.000     28.220     28.221   1295.574

 32 101150.000 101149.500     28.210     28.211   1295.574



продолжительность времени измерений: 6.464, c



период опроса датчика: 0.201998, c



таблица находится в файле 68_count.txt

Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 36
Рис. 4 – результаты измерения (красный) и фильтрации (синий) давления

Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 37
Рис. 5 – результаты измерения (красный) и фильтрации (синий) температуры

Определение плотности газа по результатам измерения давления и температуры датчиками Arduino - 38
Рис. 6 – результаты расчёта плотности воздуха, приведенной к стандартным условиям (температура 273.15 К; абсолютное давление 101.325 кПа)

Выводы

Разработана методика определения плотности газа по результатам измерения давления и температуры с применением датчиков Arduino и программных средств Python.

Ссылки на источники информации

  1. ГОСТ 8.586.5-2005. URL (http://www.vashdom.ru/gost/8.586.5-2005/#i95704)
  2. ГОСТ Р 8.740 – 2011. URL (http://vsevtempe.spb.ru/files/gost__p_8_740-2011.pdf)
  3. Ideal gas law. URL (https://en.wikipedia.org/wiki/Ideal_gas_law)
  4. Standard conditions for temperature and pressure. URL (https://en.wikipedia.org/wiki/Standard_conditions_for_temperature_and_pressure)

Автор: Scorobey

Источник

* - обязательные к заполнению поля


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
